工程制图与识图7-7,8:齿轮、弹簧零件图的画法
- 格式:ppt
- 大小:2.79 MB
- 文档页数:10
弹簧的工程图的画法用野火的技术完成——形成剖面视图、添加尺寸、绘辅助线(付着)、加入注释。
AUTOCAD2005机械板可以一下就生成这个符合国标的工程图,修改点参数和技术要求就行了,里面有拉伸弹簧、压缩弹簧,还有收尾形式等更具体的绘制,真好用!圆柱螺旋弹簧的画法1.圆柱螺旋弹簧画法规定圆柱螺旋弹簧的真实投影比较复杂,为了画图方便,国家标准“弹簧画法”(GB4459.4一84)中作了如下规定:(1)在平行于螺旋弹簧轴线的投影面的视图中,其各圈的轮廓应画成直线。
(2)螺旋弹簧均可画成右旋,但左旋螺旋弹簧必须注出旋向“左”字。
(3)螺旋压缩弹簧,如要求两端圈并紧且磨平时,不论支承圈的圈数多少和未端贴紧情况如何,均按图所示的形式绘制。
(4)有效圈在四圈以上的螺旋弹簧中间部分可以省略,圆柱螺旋弹簧中间部分省略后,允许适当缩短图形的长度。
2.圆柱螺旋弹簧画法上图a、b、c所示分别为圆柱螺旋压缩弹簧的三种表示法:视图、剖视图和示意图。
下图则示出了圆柱螺旋压缩弹簧剖视图的具体画图方法和步骤。
当需要画成外形视图时,前三步的画法与上述剖视图的画法相同,第四步按右旋方向作相应圆的外公切线,见下图a。
3.弹簧零件图下图所示为圆柱螺旋压缩弹簧的零件图。
弹簧零件图上除了画出必要的视图外,一般还应包括如下内容:(1)标注弹簧的参数。
弹簧的参数应直接标注在图形上,当直接标注有困难时可在“技术要求”中说明。
(2)表明弹簧的机械性能,一般用图解方式表示弹簧的力学性能,圆柱螺旋压缩弹簧和拉伸弹簧的力学性能曲线均画成直线,标注在主视图上方,并用粗实线绘制。
(3)当某些弹簧只需给定度要求时,允许不画机械性能图,而在“技术要求”中说明刚度要求。
4.装配图中弹簧的画法(1)被弹簧挡住的结构一般不画出,可见部分从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起,见图a。
(2)型材直径(或厚度)在图形上等于或小于2mm的螺旋弹簧(碟形弹簧、片弹簧),允许用示意图绘制,见图c。
机械标准-机械制图 齿轮表示法1)齿轮有齿轮轴、实心式、腹板式、孔板式、轮辐式等,单个圆柱齿轮画法如下图:齿顶圆与齿顶线用粗实线,分度圆与分度线用点画线,齿根圆与齿根线用细实线或省略,剖视图中齿根用粗实线,轮齿不剖,其余按真实投影绘制。
圆柱齿轮啮合画法如下图:啮合处分度线重合,一齿顶画成虚线
(2)斜齿圆柱齿轮及啮合画法如下图:斜齿圆柱齿轮的轮齿在螺旋线上,和轴线夹角为螺旋角,可用三条与齿向相同的细实线表示,其余同直齿轮。
轴承的表达法:滚动轴承的尺寸可由型号查表获得。
①简化画法包括:通用画法、特征画法。
通用画法:剖视图中不需表示其外形轮廓、载何特性、结构特征时,可用矩形线框及位于线框中央正立的十字形符号表示,线框及十字符号均用粗实线,如下图。
特征画法:能较形象表示结构特征,采用在矩形线框内画出其结构要素符号,长粗实线表示滚动体的滚动轴线,短粗实线表示滚动体的列数和位置,如下表所示。
②规定画法(必要时采用):用规定画法绘制滚动轴承的剖视图时,滚动体不画剖面线,套圈要画剖面线,保持架与倒角省略不画;规定画法一般画在轴的一侧,另一侧按通用画法绘制,画法、线型等如下表所示。
弹簧制图知识和弹簧画法 Prepared on 24 November 2020弹簧制图知识和弹簧画法关键词:弹簧1.弹簧弹簧的用途很广,可以用来储藏能量、减振、测力等。
在电器中,弹簧常用来保证导电零件的良好接触或脱离接触。
弹簧的种类很多,有螺旋弹簧、蜗卷弹簧、板弹簧和片弹簧等,如图所示。
压缩弹簧拉伸弹簧扭转弹簧蜗卷弹簧板弹簧片弹簧在各种弹簧中,以普通圆柱螺旋弹簧最为常见,GB/T 1239-1984对其型式、端部结构和技术要求等都作了规定。
在GB/T 1358-1993对其尺寸系列也作了规定。
下面主要介绍圆柱螺旋压缩弹簧的规定画法和标记。

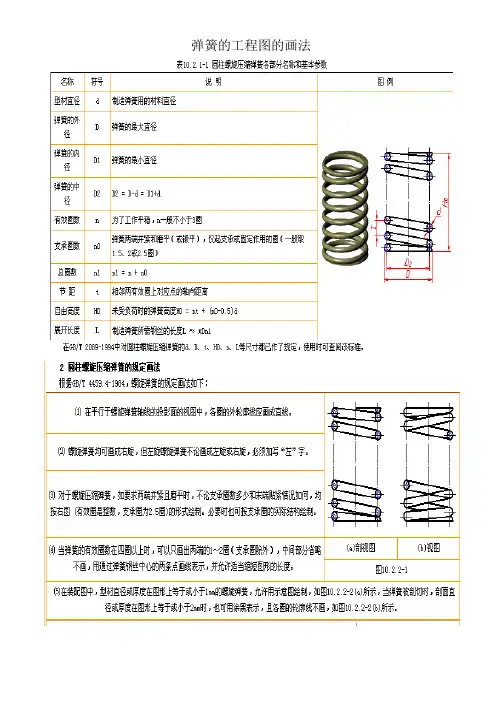

圆柱螺旋压缩弹簧各部分名称及其相互关系名称符号说明图例型材直d 制造弹簧用的材料直径径在GB/T 2089-1994中对圆柱螺旋压缩弹簧的d、D、t、H0、n、L等尺寸都已作了规定,使用时可查阅该标准。
2 圆柱螺旋压缩弹簧的规定画法根据GB/T ,螺旋弹簧的规定画法如下:⑴ 在平行于螺旋弹簧轴线的投影面的视图中,各圈的外轮廓线应画成直线。
⑵ 螺旋弹簧均可画成右旋,但左旋螺旋弹簧不论画成左旋或右旋,必须加写“左”字。
⑶ 对于螺旋压缩弹簧,如要求两端并紧且磨平时,不论支承圈数多少和末端贴紧情况如何,均按右图 (有效圈是整数,支承圈为圈)的形式绘制。
必要时也可按支承圈的实际结构绘制。
⑷ 当弹簧的有效圈数在四圈以上时,可以只画出两端的1~2圈(支承圈除外),中间部分省略不画,用通过弹簧钢丝中心的两条点画线表示,并允许适当缩短图形的长度。
(a)剖视图(b)视图⑸在装配图中,型材直径或厚度在图形上等于或小于1mm的螺旋弹簧,允许用示意图绘制,如图1(a) (b)⑹ 在装配图中,被弹簧挡住的结构一般不画出,可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起,如图13 圆柱螺旋压缩弹簧的标记根据GB/T2089-1994规定,圆柱螺旋压缩弹簧的标记由名称、型式、尺寸、精度及旋向、标准编号、材料牌号以及表面处理组成,其标记格式如下:名称型式d×D2×H0 —精度代号旋向标准编号—表面处理标记示例:圆柱螺旋弹簧,A型,型材直径为3mm,中径为20mm,自由高度为80mm,制造精度为2级,材料为碳素弹簧钢丝B 级,表面镀锌处理,左旋。
公司新闻行业综述技术资料·您的位置:本站首页 > 新闻中心 > 详细内容弹簧设计:机械制图--弹簧画法来源:弹簧网作者:旭佳创弹簧厂日期:2011-7-9 23:42:15 浏览次数:1373弹簧画法有:sw 弹簧画法、弹簧的cad画法、proe弹簧画法、cad 弹簧画法、弹簧垫圈画法、弹簧标准尺寸、solidworks弹簧画法、proe变节距弹簧画法、弹簧的二维画法下面我们大概介绍一下弹簧的基本画法。
1引言1.1本标准规定了机械图样中弹簧的画法。
1.2本标准参照采用国际标准ISO 2162-1993《技术制图--弹簧表示法》。
1.3与本标准有关的国家标准:GB 1805-79《弹簧术语》2弹簧的视图、剖视图及示意图画法2.1螺旋弹簧2.1.1在平行于螺旋弹簧轴线的投影面的视图中,其各圈的轮廓应画成直线,并按表1、表2、表3的形式绘制。
2.1.2螺旋弹簧均可画成右旋,但左旋螺旋弹簧,不论画成左旋或右旋,一律要注出旋向“左”字。
2.1.3螺旋压缩弹簧,如要求两端并紧且磨平时,不论支承圈的圈数多少和末端贴紧情况如何,均按表1形式绘制。
必要时也可按支承圈的实际结构绘制。
2.1.4螺旋拉伸弹簧按表2的形式绘制。
2.1.5螺旋扭转弹簧按表3的形式绘制。
2.1.6截锥涡卷弹簧(用带材制成的截锥螺旋弹簧)按表4的形式绘制。
2.1.7有效圈数在四圈以上的螺旋弹簧中间部分可以省略。
圆柱螺旋弹簧中间部分省略后,允许适当缩短图形的长度。
截锥涡卷弹簧中间部分省略后用细实线相连。
表1表2表3表42.2碟形弹簧碟形弹簧按表5的形式绘制。
表52.3平面涡卷弹簧平面涡卷弹簧按表8的形式绘制。
2.4板弹簧弓形板弹簧由多种零件组成,其画法如附录A图A8所示。
表62.5片弹簧片弹簧的视图,一般按自由状态下的形状绘制。
3装配图中弹簧的画法3.1被弹簧挡住的结构一般不画出,可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起(图1)。
机械制图标准机械制图齿轮画法机械制图标准-机械制图齿轮画法引言:在机械设计和制造中,齿轮是一种重要的机械传动元件。
齿轮可以实现不同传动系统之间的动力传递,广泛应用于各种机械设备中。
而为了准确表达和传达齿轮的形状和参数,机械制图中对齿轮的画法有着严格的规定和标准。
本文将介绍机械制图标准中的齿轮画法,以及对齿轮尺寸、齿形的表示方法,以帮助读者理解和掌握机械制图中齿轮的绘制。
1. 齿轮制图的标准和符号在机械制图中,为了统一标准和规范,国际上制定了一系列齿轮制图的标准和符号。
这些标准主要包括齿轮的表示法、尺寸的标注和符号等。
在齿轮的制图中,常用的符号包括圆柱齿轮、直齿轮、斜齿轮、蜗杆等。
而齿轮的标注则包括齿数、模数、齿距、法向齿厚、齿圈直径等参数。
2. 齿轮的制图表示在机械制图中,齿轮的表示可以采用不同的方法,主要有两种常用的表示法:投影法和开发法。
(1)投影法投影法是一种常用的齿轮制图表示法,它能够直观地显示齿轮的外形和结构。
在投影法中,可以使用多视图绘制齿轮,包括主视图、侧视图、俯视图等。
主视图可以显示齿轮的轴线和基本形状,侧视图则可以显示齿轮的齿形和齿根等细节。
(2)开发法开发法是另一种常用的齿轮制图表示法,它可以显示齿轮表面的真实形状。
在开发法中,齿轮的齿形和齿根可以通过展开图来表示。
通过展开图,可以清晰地看到齿轮表面的齿形和齿根的几何形状,以便于制造和加工过程中的参考。
3. 齿轮尺寸和齿形的表示方法除了齿轮的基本形状和结构在制图中的表示,齿轮的尺寸和齿形也有相应的标注和表示方法。
(1)齿轮尺寸的表示齿轮的尺寸标注一般包括齿数、模数、齿距、法向齿厚、齿槽宽度等参数。
这些尺寸可以在齿轮图上采用注记法进行标注,或者使用表格的形式列出来。
在标注过程中,应确保标注的字迹清晰可读,标注线与对象之间的距离适当。
(2)齿轮齿形的表示齿轮的齿形表示主要通过齿廓线和齿根线来实现。
在制图中,可以使用不同的线型和线宽来表示齿轮的外形。

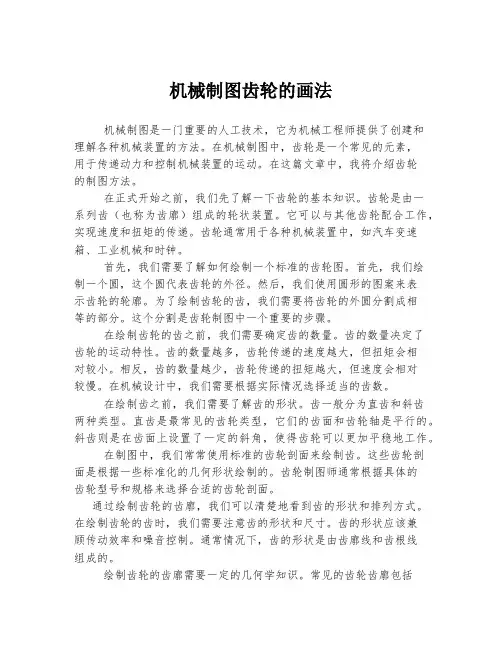

机械制图齿轮的画法机械制图是一门重要的人工技术,它为机械工程师提供了创建和理解各种机械装置的方法。
在机械制图中,齿轮是一个常见的元素,用于传递动力和控制机械装置的运动。
在这篇文章中,我将介绍齿轮的制图方法。
在正式开始之前,我们先了解一下齿轮的基本知识。
齿轮是由一系列齿(也称为齿廓)组成的轮状装置。
它可以与其他齿轮配合工作,实现速度和扭矩的传递。
齿轮通常用于各种机械装置中,如汽车变速箱、工业机械和时钟。
首先,我们需要了解如何绘制一个标准的齿轮图。
首先,我们绘制一个圆,这个圆代表齿轮的外径。
然后,我们使用圆形的图案来表示齿轮的轮廓。
为了绘制齿轮的齿,我们需要将齿轮的外圆分割成相等的部分。
这个分割是齿轮制图中一个重要的步骤。
在绘制齿轮的齿之前,我们需要确定齿的数量。
齿的数量决定了齿轮的运动特性。
齿的数量越多,齿轮传递的速度越大,但扭矩会相对较小。
相反,齿的数量越少,齿轮传递的扭矩越大,但速度会相对较慢。
在机械设计中,我们需要根据实际情况选择适当的齿数。
在绘制齿之前,我们需要了解齿的形状。
齿一般分为直齿和斜齿两种类型。
直齿是最常见的齿轮类型,它们的齿面和齿轮轴是平行的。
斜齿则是在齿面上设置了一定的斜角,使得齿轮可以更加平稳地工作。
在制图中,我们常常使用标准的齿轮剖面来绘制齿。
这些齿轮剖面是根据一些标准化的几何形状绘制的。
齿轮制图师通常根据具体的齿轮型号和规格来选择合适的齿轮剖面。
通过绘制齿轮的齿廓,我们可以清楚地看到齿的形状和排列方式。
在绘制齿轮的齿时,我们需要注意齿的形状和尺寸。
齿的形状应该兼顾传动效率和噪音控制。
通常情况下,齿的形状是由齿廓线和齿根线组成的。
绘制齿轮的齿廓需要一定的几何学知识。
常见的齿轮齿廓包括involute 齿廓、圆弧齿廓和曲线齿廓等。
其中,involute 齿廓是使用最广泛的一种齿轮齿廓,它具有良好的传动特性和制造可行性。
除了齿的形状和尺寸,我们还需要注意齿与齿之间的间隙。
间隙是为了确保齿轮在运转时不会相互干涉。

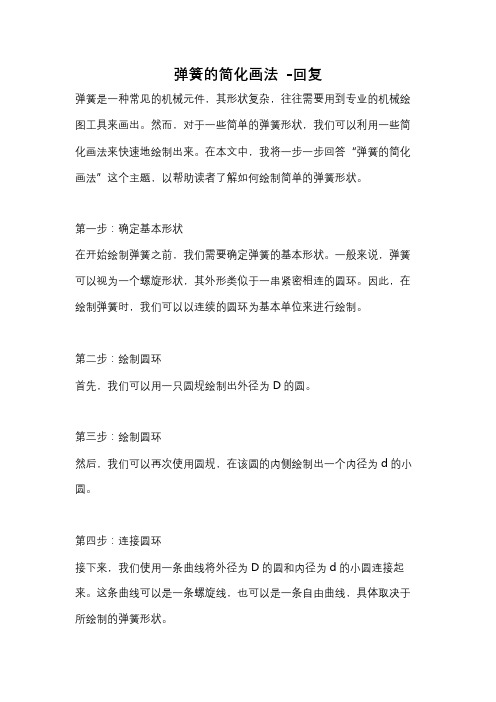

弹簧的简化画法-回复弹簧是一种常见的机械元件,其形状复杂,往往需要用到专业的机械绘图工具来画出。
然而,对于一些简单的弹簧形状,我们可以利用一些简化画法来快速地绘制出来。
在本文中,我将一步一步回答“弹簧的简化画法”这个主题,以帮助读者了解如何绘制简单的弹簧形状。
第一步:确定基本形状在开始绘制弹簧之前,我们需要确定弹簧的基本形状。
一般来说,弹簧可以视为一个螺旋形状,其外形类似于一串紧密相连的圆环。
因此,在绘制弹簧时,我们可以以连续的圆环为基本单位来进行绘制。
第二步:绘制圆环首先,我们可以用一只圆规绘制出外径为D的圆。
第三步:绘制圆环然后,我们可以再次使用圆规,在该圆的内侧绘制出一个内径为d的小圆。
第四步:连接圆环接下来,我们使用一条曲线将外径为D的圆和内径为d的小圆连接起来。
这条曲线可以是一条螺旋线,也可以是一条自由曲线,具体取决于所绘制的弹簧形状。
第五步:绘制其他圆环接下来,我们继续使用相同的方法,在弹簧的其他位置绘制出更多的圆环。
可以根据弹簧的实际情况确定需要绘制的圆环数量和位置。
第六步:填充细节在绘制出基本的弹簧形状之后,我们可以进一步填充细节,使其更加真实和逼真。
例如,我们可以添加一些阴影效果,以增加弹簧的立体感。
我们还可以绘制弹簧两端的连接部分,以使其更接近真实的形式。
第七步:细化绘制在实际绘制过程中,我们还可以根据需要进行细化。
例如,我们可以给弹簧添加一些纹理效果,使其更加逼真。
我们还可以调整各个圆环之间的间距和相互连接的方式,以使整个弹簧形状更加平滑和自然。
通过以上步骤,我们可以使用简化画法快速地画出一个简单的弹簧形状。
当然,根据实际需求,我们还可以进一步进行完善和细化。
例如,对于更复杂的弹簧形状,我们可能需要引入更多的绘图工具和技巧来绘制出更精确的形状。
尽管弹簧的形状复杂,但通过使用简化画法,我们可以快速地绘制出一个基本的弹簧形状。
这种简化画法不仅适用于绘制弹簧,在其他机械元件的绘制中也可以广泛应用。
弹簧制图知识和弹簧画法Company Document number:WTUT-WT88Y-W8BBGB-BWYTT-19998弹簧制图知识和弹簧画法关键词:弹簧1.弹簧弹簧的用途很广,可以用来储藏能量、减振、测力等。
在电器中,弹簧常用来保证导电零件的良好接触或脱离接触。
弹簧的种类很多,有螺旋弹簧、蜗卷弹簧、板弹簧和片弹簧等,如图所示。
压缩弹簧拉伸弹簧扭转弹簧蜗卷弹簧板弹簧片弹簧在各种弹簧中,以普通圆柱螺旋弹簧最为常见,GB/T 1239-1984对其型式、端部结构和技术要求等都作了规定。
在GB/T 1358-1993对其尺寸系列也作了规定。
下面主要介绍圆柱螺旋压缩弹簧的规定画法和标记。
圆柱螺旋压缩弹簧各部分名称及其相互关系名称符号说明图例型材直d 制造弹簧用的材料直径径在GB/T 2089-1994中对圆柱螺旋压缩弹簧的d、D、t、H0、n、L等尺寸都已作了规定,使用时可查阅该标准。
2 圆柱螺旋压缩弹簧的规定画法根据GB/T ,螺旋弹簧的规定画法如下:⑴ 在平行于螺旋弹簧轴线的投影面的视图中,各圈的外轮廓线应画成直线。
⑵ 螺旋弹簧均可画成右旋,但左旋螺旋弹簧不论画成左旋或右旋,必须加写“左”字。
⑶ 对于螺旋压缩弹簧,如要求两端并紧且磨平时,不论支承圈数多少和末端贴紧情况如何,均按右图 (有效圈是整数,支承圈为圈)的形式绘制。
必要时也可按支承圈的实际结构绘制。
⑷ 当弹簧的有效圈数在四圈以上时,可以只画出两端的1~2圈(支承圈除外),中间部分省略不画,用通过弹簧钢丝中心的两条点画线表示,并允许适当缩短图形的长度。
(a)剖视图(b)视图⑸在装配图中,型材直径或厚度在图形上等于或小于1mm的螺旋弹簧,允许用示意图绘制,如图1(a) (b)⑹ 在装配图中,被弹簧挡住的结构一般不画出,可见部分应从弹簧的外轮廓线或从弹簧钢丝剖面的中心线画起,如图13 圆柱螺旋压缩弹簧的标记根据GB/T2089-1994规定,圆柱螺旋压缩弹簧的标记由名称、型式、尺寸、精度及旋向、标准编号、材料牌号以及表面处理组成,其标记格式如下:名称型式d×D2×H0 —精度代号旋向标准编号—表面处理标记示例:圆柱螺旋弹簧,A型,型材直径为3mm,中径为20mm,自由高度为80mm,制造精度为2级,材料为碳素弹簧钢丝B 级,表面镀锌处理,左旋。
