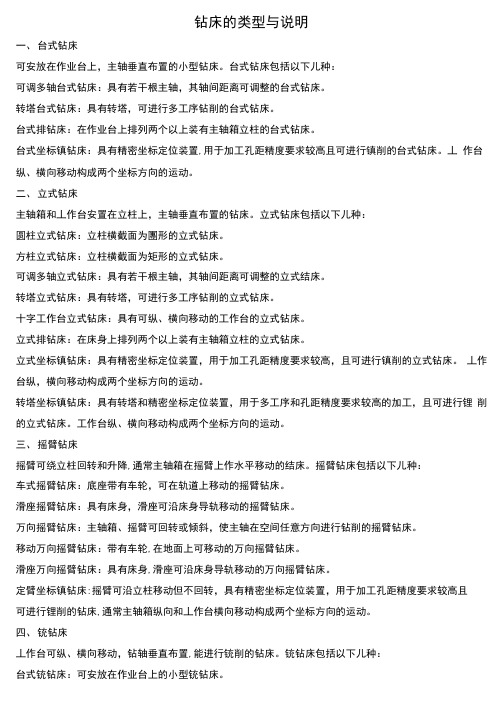

钻床的类型与说明一、台式钻床可安放在作业台上，主轴垂直布置的小型钻床。
台式钻床包括以下儿种：可调多轴台式钻床：具有若干根主轴，其轴间距离可调整的台式钻床。
转塔台式钻床：具有转塔，可进行多工序钻削的台式钻床。
台式排钻床：在作业台上排列两个以上装有主轴箱立柱的台式钻床。
台式坐标镇钻床：具有精密坐标定位装置,用于加工孔距精度要求较高且可进行镇削的台式钻床。
丄作台纵、横向移动构成两个坐标方向的运动。
二、立式钻床主轴箱和丄作台安置在立柱上，主轴垂直布置的钻床。
立式钻床包括以下儿种：圆柱立式钻床：立柱横截面为團形的立式钻床。
方柱立式钻床：立柱横截面为矩形的立式钻床。
可调多轴立式钻床：具有若干根主轴，其轴间距离可调整的立式结床。
转塔立式钻床：具有转塔，可进行多工序钻削的立式钻床。
十字工作台立式钻床：具有可纵、横向移动的工作台的立式钻床。
立式排钻床：在床身上排列两个以上装有主轴箱立柱的立式钻床。
立式坐标镇钻床：具有精密坐标定位装置，用于加工孔距精度要求较高，且可进行镇削的立式钻床。
丄作台纵，横向移动构成两个坐标方向的运动。
转塔坐标镇钻床：具有转塔和精密坐标定位装置，用于多工序和孔距精度要求较高的加工，且可进行锂削的立式钻床。
工作台纵、横向移动构成两个坐标方向的运动。
三、摇臂钻床摇臂可绕立柱回转和升降,通常主轴箱在摇臂上作水平移动的结床。
摇臂钻床包括以下儿种：车式摇臂钻床：底座带有车轮，可在轨道上移动的摇臂钻床。
滑座摇臂钻床：具有床身，滑座可沿床身导轨移动的摇臂钻床。
万向摇臂钻床：主轴箱、摇臂可回转或倾斜，使主轴在空间任意方向进行钻削的摇臂钻床。
移动万向摇臂钻床：带有车轮,在地面上可移动的万向摇臂钻床。
滑座万向摇臂钻床：具有床身,滑座可沿床身导轨移动的万向摇臂钻床。
定臂坐标镇钻床:摇臂可沿立柱移动但不回转，具有精密坐标定位装置，用于加工孔距精度要求较高且可进行锂削的钻床,通常主轴箱纵向和丄作台横向移动构成两个坐标方向的运动。
钻床的分类钻床是一种常见的金属加工设备，用于加工各种材料的孔径。
根据不同的分类标准，钻床可以分为多种类型。
一、按加工方式分类1. 手动钻床：手动钻床是最基本的一种钻床，操作简单，适用于小批量生产和简单的钻孔工作。
它通过手动转动钻头进行孔径加工，适用于较小的工件和较粗糙的加工要求。
2. 卧式钻床：卧式钻床是一种常见的工业钻床，其工作台水平放置，主轴垂直于工作台。
它适用于大型工件的加工，具有较大的加工能力和稳定性，常用于钻孔和铰孔等工艺。
3. 立式钻床：立式钻床是一种常见的工业钻床，其主轴垂直于地面。
它适用于小型工件和精细加工，具有较高的加工精度和稳定性，常用于精密零件的加工。
4. 悬臂钻床：悬臂钻床是一种结构特殊的钻床，其主轴悬挂在悬臂上。
它适用于大型工件的加工，具有较大的加工范围和稳定性，常用于汽车零部件和航空航天领域。
5. 数控钻床：数控钻床是一种自动化程度较高的钻床，通过计算机控制系统实现加工程序的自动化操作。
它适用于复杂工艺和高精度要求的加工，可以实现多种钻孔方式和自动换刀功能。
二、按结构分类1. 单柱钻床：单柱钻床是一种结构简单的钻床，其主轴在一根柱子上运动。
它适用于小型工件和简单加工，具有较小的占地面积和较低的成本，常用于个体工作坊和维修场所。
2. 双柱钻床：双柱钻床是一种结构稳定的钻床，其主轴在两根柱子上运动。
它适用于大型工件和重载加工，具有较大的加工能力和稳定性，常用于机械制造和模具加工。
3. 移动式钻床：移动式钻床是一种结构灵活的钻床，其主轴可以在工作台上移动。
它适用于大型工件的加工和特殊加工需求，具有较大的加工范围和灵活性，常用于船舶制造和桥梁建设。
三、按工作台分类1. 固定工作台钻床：固定工作台钻床是一种工作台位置固定的钻床，适用于小型工件和小批量生产。
它具有较高的加工稳定性和精度，常用于零部件加工和精密装配。
2. 升降工作台钻床：升降工作台钻床是一种工作台可以上下移动的钻床，适用于大型工件和高度可调的加工。
钻床的种类_钻床分类钻床是孔加工机床。
主要用于加工外形复杂，没有对称回转轴线工件上的孔，如箱体，支架，等零件上的单孔或孔系。
钻床是用钻头在工件上加工孔的机床。
通常用于加工尺寸较小，精度要求不太高的孔。
在钻床上加工时，工件一般固定不动，刀具作旋转主运动，同时沿轴向进给运动。
钻床可完成钻孔，扩孔，铰孔及攻螺纹等工作。
钻床的主要参数是最大钻孔直径。
钻床的种类有哪些？台钻、立式钻床、卧式钻床、摇臂钻床、单轴钻床、多轴钻床、固定钻床、移动钻床、磁座钻床、滑道钻床、半自动钻床、数控钻床、深孔钻床、龙门数控钻床、组合钻床、钻铣床、1、立式钻床工作台和主轴箱可以在立柱上垂直移动，用于加工中小型工件。
2、台式钻床简称台钻。
一种小型立式钻床，最大钻孔直径为12～15毫米，安装在钳工台上使用，多为手动进钻，常用来加工小型工件的小孔等。
3、摇臂式钻床主轴箱能在摇臂上移动，摇臂能回转和升降，工件固定不动，适用于加工大而重和多孔的工件，广泛应用于机械制造中。
4、深孔钻床用深孔钻钻削深度比直径大得多的孔(如枪管、炮筒和机床主轴等零件的深孔)的专门化机床，为便于除切屑及避免机床过于高大，一般为卧式布局，常备有冷却液输送装置(由刀具内部输入冷却液至切削部位)及周期退刀排屑装置等。
5、中心孔钻床用于加工轴类零件两端的中心孔。
6、铣钻床工作台可纵横向移动，钻轴垂直布置，能进行铣削的钻床。
7、卧式钻床主轴水平布置，主轴箱可垂直移动的钻床。
一般比立式钻床加工效率高，可多面同时加工。
但是立式钻床的种类有四种：坐标立式钻床、转塔立式钻床、排式钻床和多轴立式钻床。
一、坐标立式钻床它是在方柱立钻上加可纵、横移动的十字工作台而制成的，因可按照坐标尺寸进行钻削而著名。
二、转塔立式钻床这种立钻基本上都采用了程序控制或数字控制，能使得装有不同刀具的转塔头自动转位，能使得主轴自动改变转速和进给量，还能自动调整工件的位置，因而自动化非常强，实现了多工序加工的自动化循环，明显提高工作效率。
车床的分类及型号目前我国将机床分为十一大类。
表4—1 机床分类及代号（二）按机床工作精度分类1.普通机床。
指的是普通级别的机床，包括：普通车床、钻床、镗床、铣床、刨插床等。
2.精密机床。
主要包括：磨床、齿轮加工机床、螺纹加工机床和其他各种精密机床。
3.高精度机床。
主要包括：坐标镗床、齿轮磨床、螺纹磨床、高精度滚齿机、高精度刻线机和其他高精度机床。
（三）按机床加工件大小和机床自身重量分类。
（四）按机床通用性分类1.通用机床（万能机床）。
这类机床的加工范围广泛，可以加工多种零件的不同工序。
由于其通用性范围较广，它的结构往往比较复杂。
适用于单件、小批生产。
例如，普通车床、卧式镗床、万能升降台铣床等均属于通用机床。
2.专门化机床（专门机床）。
这类机床专门用于加工不同尺寸的一类或几类零件的某一特定工序，如精密丝杠车床，凸轮轴车床，曲轴、连杆轴颈车床等都属于专门化机床，它适用于成批大量生产场合。
3.专用机床。
专门用以加工某一种零件的特定工序的机床称为专用机床。
专用机床加工范围小，被加工零件稍有一点变动就不能适应。
结构较通用机床简单，但生产率高，机床自动化程度往往也比较高。
所以，专用机床一般在成批大量生产中选用。
四、机床的型号编制GB / T 15375 – 94 《金属切削机床型号编制方法》是现行机床型号编制标准。
其中规定，机床型号由汉语拼音字母和数字按一定的规律组合而成。
通用机床的型号由基本和辅助部分组成，中间用“ / ”隔开，读作“之”。
基本部分统一管理，辅助部分纳入型号与否由生产厂家自定。
在整个型号规定中，最重要的是类代号、组代号、主参数，以及通用特性代号、结构特性代号。
（一）机床的类代号：表4—1（二）机床通用特性、结构特性代号1. 通用特性代号。
当某类型机床（除普通型外）还有某种通用特性时，则在类代号之后加通用特性代号予以区分。
表4—2 机床通用特性代号2.结构特性代号。
对主参数值相同，而结构、性能不同的机床，在型号中增加结构特性代号予以区分，并用汉语拼音字母表示。
