如何用示波器测量晶振是否起振的方法

示波器测试晶振频率的方法(一)示波器测试晶振频率的方法示波器是一种广泛应用于电子行业中的测试设备，它可以用来测量和显示电压波形。

在电路设计和维修中，我们经常需要测试晶振的频率，以确保其正常工作。

本文将介绍几种常用的方法来使用示波器测试晶振的频率。

方法一：频率计法1.连接晶振脚：首先，将示波器的探头连接到晶振的输出脚上。

注意，探头的接地引脚需连接到电路的地电位。

2.设置示波器：打开示波器，并进入频率测量模式。

根据示波器的型号和厂商的具体说明书设置测量参数。

3.测量频率：将晶振的频率显示在示波器的屏幕上。

如果示波器支持自动测量功能，则它会自动计算频率值，并显示在屏幕上。

方法二：计数器法1.连接计数器：将晶振的输出信号连接到计数器的输入引脚上。

同样，计数器的接地引脚需连接到电路的地电位。

2.设置计数器：打开计数器，并选择频率测量模式。

根据计数器的型号和厂商的具体说明书设置测量参数。

3.开始计数：启动计数器，并观察计数器的显示。

它将显示晶振的频率值。

方法三：频率分析法1.连接信号分析仪：将晶振的输出信号连接到频率分析仪的输入引脚上。

2.设置频率分析仪：打开频率分析仪，并选择频率分析模式。

根据频率分析仪的型号和厂商的具体说明书设置测量参数。

3.分析频谱：启动频率分析仪，并观察显示。

它将显示晶振的频谱信息，其中包含频率值。

方法四：示波器观察法1.连接晶振脚：连接示波器的探头到晶振的输出脚上。

2.设置示波器：打开示波器，并选择单通道触发模式。

调整触发电平和触发边沿，以确保稳定触发晶振输出的波形。

3.观察波形：观察示波器的屏幕上显示的波形。

根据波形的周期，可以计算出晶振的频率。

以上是几种常用的示波器测试晶振频率的方法。

根据具体情况和设备条件，可选择适应的方法来进行测量。

在测试过程中，注意正确连接和设置仪器，以确保获取准确的频率值。

无源晶振和有源晶振的测试方法无源晶振和有源晶振是电子设备中常见的元器件，它们在电子系统中起着关键的作用。

为了确保它们的正常工作和精确性，需要对它们进行测试和验证。

本文将介绍无源晶振和有源晶振的测试方法。

一、无源晶振的测试方法无源晶振是没有内部放大器的晶振，它需要外部的放大器来驱动。

无源晶振的测试方法主要包括以下几个步骤：1. 测试频率范围：首先，确定无源晶振的工作频率范围。

可以使用频谱分析仪或信号发生器来进行测试，逐渐改变频率，观察晶振的输出是否稳定，并记录下频率范围。

2. 测试振幅：将晶振的输出连接到示波器上，观察波形的幅值是否符合要求。

可以通过改变晶振的电源电压来调整振幅。

3. 测试相位噪声：使用频谱分析仪来测试晶振的相位噪声。

相位噪声是指晶振输出信号的相位变化对应于频率变化的度量，它反映了晶振的稳定性。

二、有源晶振的测试方法有源晶振是具有内部放大器的晶振，它可以直接输出信号。

有源晶振的测试方法主要包括以下几个步骤：1. 测试频率精度：使用频率计来测试有源晶振的输出频率，观察其是否与规格书上的频率一致。

可以通过改变晶振的电源电压来调整频率。

2. 测试输出功率：将晶振的输出连接到示波器上，观察波形的幅值是否符合要求。

可以通过改变晶振的电源电压来调整输出功率。

3. 测试谐波失真：使用频谱分析仪来测试晶振的谐波失真。

谐波失真是指晶振输出信号中含有的非基波频率成分的幅值与基波频率成分的幅值之比，它反映了晶振的线性度。

总结：通过对无源晶振和有源晶振的测试，可以验证它们的性能和可靠性。

无源晶振的测试主要包括频率范围、振幅和相位噪声的测试，而有源晶振的测试主要包括频率精度、输出功率和谐波失真的测试。

这些测试方法可以帮助工程师们确保晶振在电子系统中的正常工作和精确性。

示波器测试晶振频率的方法示波器是一种测量电信号波形的仪器，它通过观察电压信号的变化来分析电路的性能和工作状态。

在电路设计和维修中，常常需要准确测量晶振频率。

以下是使用示波器测试晶振频率的方法：1.准备测试信号源：为了测试晶振的频率，需要准备一个稳定的参考信号源。

一个常用的方法是使用功能信号发生器。

在功能信号发生器上设置一个能够提供所需频率范围的方波信号。

确保参考信号源的频率稳定度和精度较高，以确保测量结果的准确性。

2.连接测试电路：将参考信号源输出的波形信号连接到需要测试的电路的晶振引脚。

晶振通常有两个引脚，一个连接到晶体的接地端，另一个连接到电路的输入端。

3.设置示波器：将示波器的垂直量程设置为适当的范围，以使观察到的波形具有足够的幅度。

选择适当的水平触发模式和触发电平，以确保示波器可以捕捉到晶振的周期性波形。

4.调整时间基准：根据预期晶振的频率，选择合适的时间基准倍数。

时间基准倍数越高，示波器触发的波形周期越长。

选择一个适当的时间基准倍数，以便能够清晰地观察到波形的周期性。

5.观察波形：打开示波器，观察到晶振产生的波形。

在正常情况下，晶振应该产生一个稳定的方波信号。

使用示波器的光标功能，测量方波波形的周期。

6. 计算晶振频率：通过测量方波波形的周期，可以计算出晶振的频率。

波形周期的倒数即为频率。

例如，如果方波波形的周期为1ms，那么晶振的频率为1/0.001=1000Hz。

在进行示波器测试时，还需要考虑一些因素来提高测量的准确性和稳定性：1.确保接线正确：确保测试信号源和晶振的引脚正确连接。

错误的接线可能会导致不准确的测量结果。

2.注意噪声干扰：晶振频率的测量结果受到周围环境的噪声干扰。

尽量将测量环境保持安静，以减少噪声对测量结果的影响。

3.选择合适的时间基准：根据所需测量的频率范围，选择适当的时间基准倍数。

如果时间基准倍数过小，可能无法捕捉到波形的周期性，导致测量不准确。

4.重复测量并取平均：进行多次测量，并取平均值以提高测量结果的准确性。

晶振频率测量方法嘿，咱今儿就来聊聊晶振频率测量方法这档子事儿。

你知道不，晶振就好比电子设备的心跳，那频率可重要啦！要是这频率出了岔子，那整个设备都可能乱了套。

要说测量晶振频率啊，有好几种办法呢。

就像咱挑水果，得看看它红不红、甜不甜。

比如说，可以用计数器来测。

这就好像是个细心的记数员，一下一下地数着晶振发出的脉冲，然后算出频率来。

你想想，是不是挺形象的？还有示波器也能派上用场。

它就像个超级眼睛，能把晶振的信号看得清清楚楚，通过观察波形的变化，也能知道频率是多少。

那这些方法容易不？嘿嘿，其实也没那么难。

就跟你学骑自行车似的，一开始可能会晃悠几下，但多练几次不就会啦？测量晶振频率的时候可得细心点，不能马马虎虎的。

这可不是闹着玩的，要是测错了，那后面的事儿可就麻烦啦！咱再打个比方，晶振频率就像是一首歌的节奏，你得准确抓住那个节拍，才能跟着一起摇摆。

要是节奏都错了，那还怎么摇摆得起来呢？而且不同的晶振可能需要不同的测量方法哦，就像不同的人有不同的性格，得用不同的方法去对待。

你说，要是咱不把晶振频率搞清楚，那电子设备会不会发脾气罢工呀？在实际操作中，还得注意一些小细节呢。

比如说环境要稳定，不能有太多干扰，不然测出来的结果能准吗？总之呢，测量晶振频率可不是一件随随便便的事儿，得认真对待，选对方法，注意细节。

这样才能准确地知道晶振的频率，让电子设备好好地工作。

咱普通人可能觉得晶振频率挺神秘的，但只要咱去了解，去尝试，就会发现也没那么难理解嘛。

就像解开一道谜题，刚开始觉得摸不着头脑，等找到了线索，不就豁然开朗啦？所以啊，别害怕晶振频率测量，大胆去尝试吧！你难道不想知道那些小小的晶振里藏着怎样的秘密频率吗？。

万用表测晶振起振的方法万用表是电工中常用的工具，其功能和使用范围非常广泛。

其中，测量晶振的起振频率也是日常工作中经常需要用到的一项技能。

今天我们就来探讨一下万用表测晶振起振的方法。

1. 确定测量方案晶振起振是指晶体振荡器在正常工作时，输出一定的稳定频率。

而测量起振频率常常需要将晶振与外部电路连接起来。

因此，在测量之前，需要思考测量方案。

一般来说，如果晶振输出为正弦波，则可以将晶振输出端连接到万用表上进行测量。

如果输出为方波或矩形波，则需要使用频率计进行测量。

2. 连接晶振与万用表在连接晶振与万用表时，需要先将万用表设置到交流电压档位，并选择量程。

将晶振的输出端连接到万用表的电压钳子上，注意连接的稳定性，避免测量间隙、测量器具损坏或读数不稳定。

同时，若晶振有多个输出端，需要选择合适的输出端，以确保正常测量。

3. 设置万用表显示万用表的电压档位设置影响测量的灵敏度，选择较高的电压档位则对测量精度影响较大。

选择较低的档位对测量但读数影响较大。

因此，在连接晶振与万用表时，需要根据晶振输出的电压范围和万用表的电压档位设置合适的电压档位，以保证测量结果的准确性。

4. 开始测量连接好万用表和晶振之后，就可以开始测量了。

打开电源，观察万用表指针或显示屏的读数，可以获得晶振的起振频率。

如果显示屏显示的数值不稳定，可以将量程调整到较低档位，再进行测量。

此外，如果发现测量结果异常，可以进行多次测量，并将结果取平均值，以提高测量精度。

总之，测量晶振起振频率是电工中不可避免的一项技能。

合理的测量方案、稳定的连接和合适的仪器操作都是保证测量结果准确的前提条件。

希望本文能为大家提供一些有用的参考呢！。

示波器测量晶振操作方法示波器是一种用于测量电信号波形的仪器，可以非常精确地显示电压随时间变化的图形。

在测量晶振时，示波器可以帮助我们观察晶体振荡器的输出信号，并分析其频率、振幅以及稳定性等特性。

下面是使用示波器测量晶振的操作方法：1. 连接电路：首先，将晶体振荡器的输出端与示波器的输入通道连接。

通常晶体振荡器的输出信号是通过一个串联的电阻电容网络输出的，我们需要通过一个合适的分压比将其连接到示波器的输入通道上。

可以使用探头夹将示波器的探头引线与电路连接。

2. 选择合适的测量范围：示波器通常有多种测量范围可选，我们需要根据晶振输出信号的幅值选择合适的测量范围。

如果晶振输出信号较小，可以选择较小的量程范围，以获得更精确的测量结果。

如果晶振输出信号较大，应选择较大的量程范围，以确保不会超出示波器的测量范围。

3. 调整触发模式：示波器的触发模式可以设置为自动触发或外部触发。

自动触发模式下，示波器会自动捕获并显示电压波形。

外部触发模式下，示波器会等待外部信号的到来，并在接收到指定触发源的信号时触发显示波形。

对于晶振的测量，通常选择自动触发模式即可。

4. 设置时间基准：示波器的时间基准用于设置横轴的时间刻度。

我们可以根据需要调整时间基准，以便更好地观察晶振输出信号的周期性和波形。

5. 观察和分析波形：完成上述设置后，我们可以开始观察晶振的输出信号波形。

通过示波器，我们可以清晰地看到晶振输出的频率、振幅以及稳定性等特性，进而进行相应的分析和验证。

6. 测量频率和周期：示波器通常可以直接测量波形的频率和周期。

我们可以使用示波器的测量功能，选择对应的参数，然后示波器会自动计算并显示晶振的频率和周期。

7. 分析稳定度：示波器还可以用于分析晶体振荡器的稳定度。

通过观察晶振输出信号的波形，我们可以判断晶振的稳定性。

例如，我们可以观察到周期是否稳定、频率是否有漂移、振幅是否波动等情况。

总结：示波器是测量晶振信号的重要工具，通过观察波形、测量频率和周期等参数，我们可以全面地了解晶振的特性和性能。

示波器该如何测量无源晶振的输出晶振，是电路中重要的电子元件，控制着系统运行的节拍。

基于不同的应用场景，晶振有多种类型，无源晶振是其中价格便宜而又应用广泛的一种。

在使用示波器测量无源晶振输出频率时，常常会发现晶振有输出无信号、晶振不起振等异常情况。

本文就此情况略谈一二。

1. 无源晶振简介无源晶振，准确来说应叫Crystal （晶体），有源晶振则叫Oscillator （振荡器）。

无源晶振是在石英晶片的两端镀上电极而成，其两管脚是无极性的。

无源晶振自身无法震荡，在工作时需要搭配外围电路。

在一定条件下，石英晶片会产生压电效应：晶片两端的电场与机械形变会互相转化。

当外加交变电压的频率与晶片的固有频率相等时，晶体产生的振动和电场强度最大，这称为压电谐振，类似与LC 回路的谐振。

CgCd图 1 石英晶体的电路符号、等效电路、电抗特性及外围电路图由于晶体为无源器件，其对外围电路的参数较为敏感，尤其为负载电容。

根据晶体的手册，我们得知测试电路中有推荐电容，此电容对晶体是否起振大有关联：C g 、C g 称作匹配电容，是接在晶振的两个脚上的对地电容，其作用就是调节负载电容使其与晶振的要求相一致，需要注意的是C g 、C g 串联后的总电容值（）才是有效的负载电容部分。

C ic ：芯片引脚分布电容以及芯片内部电容。

△C ：PCB 走线分布电容，经验值为3至5pF 。

在某项目上使用到的一款32.768kHz 无源晶振，手册中负载电容推荐值为12.5pF 。

可见此值较为细小，微小的变化足以影响电路特性。

2.探头的影响探头，其实跟示波器一样，都是测量系统的一部分，其正确使用与否很大影响着测试结果。

当探头的探针点击测量点时，探头的接入会对被测电路造成影响，这被称为探头的负载效应。

这种负载效应一般简化为电阻与电容的并联。

在带宽500MHz以下的示波器，一般标配是1倍衰减或10倍衰减的无源探头，某些探头的衰减比可手动选择。

不同衰减比的探头在带宽、输入电阻、输入电容上面都有差异：图 2 ZP1025SA 1倍、10倍衰减时的参数差异可见探头的输入电容，比晶体手册的负载电容要大。

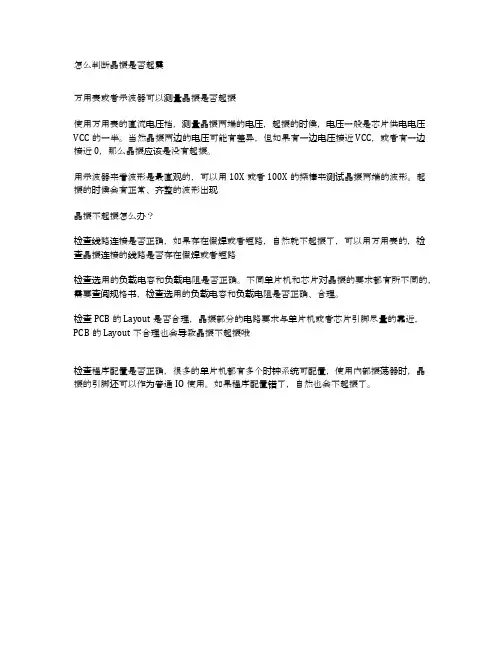

怎么判断晶振是否起震
万用表或者示波器可以测量晶振是否起振
使用万用表的直流电压档，测量晶振两端的电压，起振的时候，电压一般是芯片供电电压VCC的一半。

当然晶振两边的电压可能有差异，但如果有一边电压接近VCC，或者有一边
接近0，那么晶振应该是没有起振。

用示波器来看波形是最直观的，可以用10X或者100X的探棒来测试晶振两端的波形。

起
振的时候会有正常、齐整的波形出现
晶振不起振怎么办？
检查线路连接是否正确，如果存在假焊或者短路，自然就不起振了，可以用万用表的，检
查晶振连接的线路是否存在假焊或者短路
检查选用的负载电容和负载电阻是否正确。

不同单片机和芯片对晶振的要求都有所不同的，需要查阅规格书，检查选用的负载电容和负载电阻是否正确、合理。

检查PCB的Layout是否合理，晶振部分的电路要求与单片机或者芯片引脚尽量的靠近，PCB的Layout不合理也会导致晶振不起振哦
检查程序配置是否正确，很多的单片机都有多个时钟系统可配置，使用内部振荡器时，晶
振的引脚还可以作为普通IO使用。

如果程序配置错了，自然也会不起振了。

晶振的检测技巧
晶振是电子设备中重要的元器件之一，其功用主要是提供稳定的振荡信号。

晶振在电路板的使用中，可能会遇到一些故障，因此需要进行检测。

以下是几个晶振的检测技巧。

1. 用万用表检测晶振的电阻值：将万用表转到电阻档，将晶振的两个脚分别与万用表的两个探针接触。

正常情况下，晶振的电阻值应该是无穷大，如果电阻值为0或非常小，可能是晶振损坏。

2. 用示波器检测晶振的振荡波形：将示波器的探头接到晶振的两个脚上，观察示波器显示的波形是否为正弦波，频率是否正确。

如果波形不正常，可能是晶振损坏或者晶振周围的电路出现故障。

3. 用震荡电路板检测晶振的工作状态：将晶振连接到震荡电路板上，观察震荡电路板上的指示灯是否闪烁。

如果指示灯不亮或者灯亮但不闪烁，可能是晶振损坏或者晶振周围的电路出现故障。

在检测晶振时，需要注意以下几点：
1. 检测前必须切断电源，避免电路板上的其他元器件受到电流的干扰。

2. 检测时应该使用正确的工具和设备，例如万用表、示波器、震荡电路板等。

3. 如果发现晶振损坏，应该及时更换，避免影响整个电路板的正常工作。

- 1 -。

晶振是如何起振的
经验分享（个人见解）

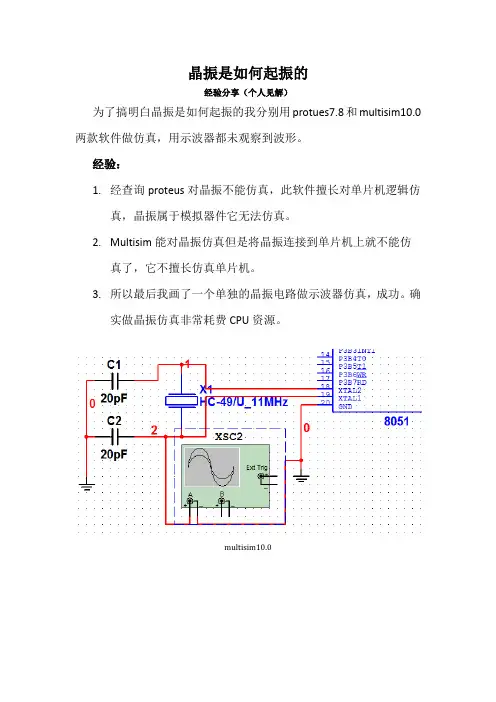

为了搞明白晶振是如何起振的我分别用protues7.8和multisim10.0两款软件做仿真，用示波器都未观察到波形。

经验：
1.经查询proteus对晶振不能仿真，此软件擅长对单片机逻辑仿
真，晶振属于模拟器件它无法仿真。

2.Multisim能对晶振仿真但是将晶振连接到单片机上就不能仿
真了，它不擅长仿真单片机。

3.所以最后我画了一个单独的晶振电路做示波器仿真，成功。

确
实做晶振仿真非常耗费CPU资源。

multisim10.0
proteus7.8
振荡电路
晶振起振过程：单片机内部XTAL1 XTAL2就是如上结构，74HC04上面并联的电阻使得74HC04成为了一个放大器。

当上电时74HC04输出会有电位扰动，此扰动含有各种各样丰富的频率，其中有一个信号的频率和晶振的谐振频率相同，于是此信号通过反相器得到进一步放大，然后反馈，然后放大……如此反复。

参考资料：华成英24讲。

晶振的检测方法晶振是一种常见的电子元件，广泛应用于各种电子设备中，如手机、电脑、通讯设备等。

它的主要作用是产生稳定的时钟信号，用于同步各个部件的工作。

因此，晶振的质量和性能直接影响到整个电子设备的稳定性和可靠性。

为了确保晶振的质量，我们需要对其进行检测和测试。

本文将介绍晶振的常见检测方法，希望能够帮助大家更好地了解和使用晶振。

首先，我们来介绍一种常见的检测方法——频率测量。

通过频率测量，我们可以准确地测量晶振的振荡频率，从而判断其性能是否正常。

在进行频率测量时，我们需要使用专业的频率计或示波器等仪器，将其连接到晶振的输入端和输出端，然后观察和记录振荡频率。

通常情况下，正常工作的晶振应该能够产生稳定的频率，并且频率值应该在一定的范围内波动。

如果频率值超出了规定的范围，就说明晶振可能存在质量问题，需要进行进一步的检测和分析。

除了频率测量之外，我们还可以通过相位噪声测试来评估晶振的性能。

相位噪声是指振荡信号相位的不稳定性，通常用于描述振荡信号的稳定性和纯净度。

相位噪声测试可以帮助我们了解晶振在不同工作条件下的性能表现，从而为其合理的使用提供参考依据。

在进行相位噪声测试时，我们需要使用专业的相位噪声测试仪器，将其连接到晶振的输出端，然后进行测试和分析。

通过相位噪声测试，我们可以得到晶振在不同频率下的相位噪声特性曲线，从而全面了解其性能表现。

此外，温度稳定性测试也是晶振检测的重要内容之一。

晶振的工作稳定性很大程度上取决于其在不同温度下的性能表现。

因此，我们需要通过温度稳定性测试来评估晶振在不同温度条件下的振荡频率和相位噪声等性能指标。

在进行温度稳定性测试时，我们需要使用恒温箱或温度控制系统，将晶振置于不同的温度环境下，然后进行频率测量和相位噪声测试。

通过温度稳定性测试，我们可以得到晶振在不同温度条件下的性能特性曲线，从而为其在实际应用中提供参考依据。

综上所述，晶振的检测方法主要包括频率测量、相位噪声测试和温度稳定性测试。

示波器测量晶体偏差的方法晶体的偏差是指晶体内部结构的相对位置与理想晶格结构的偏离程度。

测量晶体偏差的方法有很多种，其中使用示波器进行测量是一种常见且有效的方法。

下面将详细介绍使用示波器测量晶体偏差的步骤和原理。

1. 实验准备在进行示波器测量晶体偏差的实验前，首先需要进行实验准备工作。

准备材料包括晶体样品、示波器、电源、连接线等。

晶体样品可以是单晶、多晶或薄膜等。

示波器可以是数字示波器或者模拟示波器。

连接线可以是镀金探针或者夹具。

2. 连接示波器和晶体样品将示波器和晶体样品连接起来，确保连接稳固可靠。

根据实际情况，可以使用不同的连接方式。

一种常见的方式是使用硬线将晶体样品与示波器的输入端连接起来。

另一种方式是使用夹具将晶体样品固定在示波器的探测头上。

3. 设置示波器参数在进行示波器测量晶体偏差之前，需要设置示波器的参数以符合实验要求。

首先，设置合适的时间基准和电压基准。

时间基准用于精确测量波形的时间轴，而电压基准用于精确测量波形的电压幅度。

其次，设置合适的触发模式和触发电平。

触发模式可以是边沿触发、脉冲触发或者视频触发等，根据实际需求选择合适的触发模式。

触发电平是指触发信号的电压水平，一般设置为信号的峰值电压的一半。

4. 开始测量准备工作完成后，即可开始进行示波器测量晶体偏差的实验。

首先，通过示波器观察晶体样品的波形信号。

可以通过改变时间基准和电压基准来调整波形信号的显示效果。

然后，通过示波器的测量功能，测量晶体样品的各种参数，例如波形的频率、周期、峰值电压等。

5. 分析测量结果测量完成后，根据示波器显示的波形信号和测量结果，对晶体样品的偏差进行分析。

可以通过观察波形的形状、振幅和频率等特征，对晶体样品的偏差情况进行初步判断。

此外，还可以通过测量结果中的参数数值，如频率偏移、周期变化、峰值电压波动等，对晶体样品的偏差程度进行量化分析。

示波器测量晶体偏差的原理主要基于对晶体样品的电信号进行测量和分析。

晶振检验作业指导一、任务背景晶振是电子产品中常见的元器件之一，用于提供稳定的时钟信号。

在电子制造过程中，为了确保产品的质量和性能，需要对晶振进行检验。

本文将详细介绍晶振检验的步骤和要求，以帮助您正确完成晶振检验作业。

二、检验步骤1. 准备工作在进行晶振检验之前，需要准备以下工作：- 检验设备：万用表、示波器等。

- 检验环境：确保检验环境静电防护良好，避免静电对晶振产生影响。

- 检验样品：准备待检验的晶振样品。

2. 外观检验外观检验是对晶振外观进行检查，主要包括以下几个方面：- 确认晶振外壳是否完整，无裂纹或损伤。

- 检查晶振引脚是否弯曲或断裂。

- 观察晶振焊接是否牢固，无焊接虚焊或短路现象。

3. 电性能检验电性能检验是对晶振的电性能进行测试，主要包括以下几个方面：- 静态电阻测量：使用万用表测量晶振的静态电阻，确保其符合规定范围。

- 频率测量：使用示波器或频率计测量晶振的输出频率，确保其符合规定频率范围。

- 起振电压测量：使用示波器测量晶振的起振电压，确保其符合规定电压范围。

4. 动态性能检验动态性能检验是对晶振的振荡特性进行测试，主要包括以下几个方面：- 启动时间测量：使用示波器测量晶振从加电到稳定输出的时间，确保其符合规定时间范围。

- 衰减测量：使用示波器测量晶振的输出信号在一定时间内的衰减情况，确保其符合规定衰减范围。

- 相位噪声测量：使用频谱仪测量晶振的相位噪声水平，确保其符合规定要求。

5. 结果记录与分析在进行晶振检验时，需要记录每个样品的检验结果，包括外观检验结果、电性能检验结果和动态性能检验结果。

对于不合格的样品，需要进行分析，找出问题的原因，并采取相应的措施进行修复或替换。

三、检验要求在进行晶振检验时，需要注意以下要求：- 检验设备的准确性和可靠性，确保测试结果的准确性。

- 检验环境的静电防护，避免静电对晶振的影响。

- 检验样品的选择，确保样品具有代表性。

- 检验过程的严谨性，按照标准的步骤进行检验。

利用示波器观察电路振动的实验方法引言：在现代科学技术发展迅猛的今天，电路振动已经成为了电子领域中一项重要的研究课题。

示波器作为一种常用的仪器，在观察电路振动方面发挥了重要的作用。

本文将介绍利用示波器观察电路振动的实验方法，包括实验装置的搭建、实验步骤以及实验中需要注意的事项。

一、实验装置的搭建1. 示波器选用：在进行电路振动实验时，选用一台适合的示波器非常重要。

示波器的带宽和采样率需要足够高，以保证对电路振动的准确观察和分析。

同时，示波器的垂直灵敏度和水平扫描速率也需要根据实际需求进行设置。

2. 功率放大器添加：为了增大电路振动的幅度，可以在电路中添加一个适当的功率放大器。

功率放大器的设计需要根据电路振动实验的具体要求进行选择和调整。

3. 电路连接：根据电路振动实验的不同目的和设计要求，将所需的电路元件连接到电路板上。

确保电路连接的牢固和可靠，避免引起不必要的干扰。

4. 示波器连接：将示波器的探头插入到电路板上相应的测试点上，确保连接正确并固定好。

示波器探头的选择和布线需要注意避免引入额外的噪音和干扰。

二、实验步骤1. 准备工作：确认实验装置搭建正确，示波器的各项参数调整合理。

关闭其他不必要的电子设备，确保实验环境相对安静。

2. 调整示波器：打开示波器电源，根据实验需求选择合适的触发模式和水平扫描速率。

调整示波器的垂直灵敏度和水平灵敏度，使得示波器所显示的波形大小合适。

3. 开始观察：将电路通电，观察示波器上显示的波形。

根据实验目的和设计要求，可以调整电路参数，如电压、频率等，以观察波形的变化。

4. 记录实验数据：根据实验的需要，可以用示波器上的屏幕标记功能进行相关数据的记录。

可以记录不同电压和频率下的波形变化，以及不同电路参数对振动特性的影响等。

5. 数据分析与总结：根据观察到的波形和记录的数据，进行数据分析，并得出实验结论。

比较不同实验条件下的振动特性的异同，并对电路振动机理进行分析和解释。

示波器测试晶振频率的方法以示波器测试晶振频率的方法为标题，我们将详细介绍如何使用示波器来测试晶振的频率。

第一步，准备工作。

在使用示波器测试晶振频率之前，我们需要先准备好一台示波器和一个待测的晶振。

第二步，连接示波器。

将示波器的探头的接地端（黑色探头）连接到晶振的GND引脚上，将示波器的信号端（红色探头）连接到晶振的输出引脚上。

第三步，设置示波器。

打开示波器，进入频率测量模式。

根据不同的示波器型号，设置示波器的时间基准和垂直放大倍数，以便能够清晰地观察到晶振的输出波形。

第四步，观察波形。

通过示波器的显示屏，我们可以观察到晶振输出的波形。

晶振的输出波形通常是一种正弦波或方波，具体形态取决于晶振的类型。

第五步，测量频率。

在示波器的显示屏上，我们可以看到波形的周期。

通过示波器的测量功能，我们可以直接读取到晶振的频率。

示波器通常会提供多种测量方式，如测量峰峰值、周期、频率等，我们可以选择合适的方式来测量晶振的频率。

第六步，记录结果。

将示波器测量到的晶振频率记录下来，以备后续分析和使用。

需要注意的是，示波器测试晶振频率的方法适用于测试晶振的基本频率。

如果晶振输出的是复杂的波形，如调制波形或脉冲波形，那么示波器只能提供基本频率的测量结果。

对于复杂波形的测试，可能需要借助其他测试设备或方法。

示波器测试晶振频率的精度也受到示波器本身的性能和测量误差的影响。

因此，在进行频率测量时，我们应选择合适的示波器，并注意校准和仪器的使用环境，以确保测量结果的准确性和可靠性。

总结起来，示波器是一种常用的测试设备，可以用来测量晶振的频率。

通过连接示波器并设置相应的参数，我们可以直接观察晶振的输出波形，并通过示波器的测量功能得到晶振的频率。

这种方法简单易行，适用于对晶振频率进行快速测量和初步判断的场合。

但需要注意的是，示波器测试方法对于复杂波形的测量有一定的局限性，需要根据具体情况选择合适的测试方法和设备。

晶振的测试方法
晶振是一种用于产生稳定、精准时钟信号的元件，广泛应用于各种电子设备中。

为了确保电子设备正常工作，需要对晶振进行测试。

下面介绍一些晶振的测试方法。

1. 直流电阻测试
首先要测试晶振的直流电阻。

测试时需要使用万用表，将电阻档位调整到最小，然后将测试笔分别接到晶振的两个引脚上，记录下测得的电阻值。

通常来说，正常的晶振电阻值应该在几百欧姆到几兆欧姆之间。

2. 振荡频率测试
接下来要测试晶振的振荡频率。

这需要使用频率计或示波器。

将一个端口连接到晶振的一个引脚上，另一个端口连接到晶振的另一个引脚或地。

然后打开频率计或示波器，在其显示屏上可以看到晶振的振荡频率。

正常的晶振振荡频率应该在其规格书中给出的频率范围内。

3. 负载容量测试
最后要测试晶振的负载容量。

负载容量是指晶振所连接的电路中的电容量。

测试时需要使用LCR表或电容计。

将晶振的引脚连接到LCR表或电容计的测试端口上，记录下测得的电容值。

然后将晶振连接到实际电路中，再次测试其振荡频率。

如果振荡频率有所偏差，则需要根据测试结果调整电路中的电容量，以确保晶振正常工作。

需要注意的是，测试晶振时需要采取一些措施，以避免测试过程中的环境干扰。

例如，在测试时需要保持测试场所的静电环境，避免
静电干扰晶振的测试结果。

同时，还需要避免测试设备本身的干扰，例如将测试设备与晶振之间的距离保持一定的距离，以减少电磁波干扰。

晶振检验作业指导引言概述：晶振是电子产品中常用的元器件之一，其稳定性和精确度直接影响到整个电子产品的性能。

因此，在生产过程中对晶振的检验工作显得尤其重要。

本文将针对晶振检验的作业指导进行详细介绍，匡助读者了解如何正确进行晶振检验工作。

一、外观检查1.1 确保晶振外壳完整，无明显损坏或者变形。

1.2 检查晶振引脚是否完好，无锈蚀或者变色现象。

1.3 注意观察晶振表面是否有刮痕或者污渍，确保外观无瑕疵。

二、电性能测试2.1 使用万用表测试晶振的电阻值，确保符合规定范围。

2.2 运用示波器检测晶振的频率输出，确保频率稳定。

2.3 测试晶振的启动时间和启动电压，确保在规定范围内。

三、温度特性检验3.1 将晶振置于不同温度环境下，观察其频率输出是否受到影响。

3.2 测试晶振在不同温度下的启动时间和启动电压，评估其温度特性。

3.3 检查晶振在高温环境下的稳定性，确保产品在极端条件下也能正常工作。

四、震动耐受性测试4.1 将晶振进行震动测试，观察其频率输出是否受到干扰。

4.2 测试晶振在不同频率下的震动耐受性，评估其稳定性。

4.3 检查晶振在震动环境下的工作状态，确保产品在振动环境下也能正常工作。

五、封装完整性检验5.1 检查晶振的封装是否完好，无明显裂纹或者漏胶现象。

5.2 测试晶振的密封性能，确保产品不受外界湿气或者灰尘侵入。

5.3 观察晶振封装是否符合标准要求，确保产品质量符合要求。

结论：通过本文的晶振检验作业指导，读者可以了解到晶振检验的基本流程和方法，从外观检查到电性能测试，再到温度特性检验、震动耐受性测试和封装完整性检验，都是确保晶振质量的重要环节。

惟独严格按照规定进行检验，才干保证生产出高质量的晶振产品，提升电子产品的性能和可靠性。

晶振测量方法范文晶振是指晶体振荡器，它是一种能产生高精度的稳定频率信号的器件。

晶振广泛应用于各种电子设备中，例如计算机、手机、电视等。

在电路设计和维修中，经常需要对晶振进行测量，以确保其正常工作。

本文将介绍晶振的测量方法。

晶振的测量方法可以分为频率测量和阻抗测量两种。

一、频率测量方法：频率测量是指通过测量晶振的振荡频率来判断其工作状态是否正常。

常用的频率测量方法有以下几种：1.使用示波器测量法：通过将示波器的探头连接到晶振的输出引脚，观察并测量示波器的显示频率。

这种方法简单直观，但需要专用的示波器设备，并且测量结果受示波器的性能影响。

2.使用计数器测量法：通过将计数器的输入引脚连接到晶振的输出引脚，设置计数器的测量范围和精度，然后启动计数器进行测量。

这种方法适用于对频率的高精度要求，但需要专用的计数器设备。

3.使用频率计测量法：通过将频率计的输入引脚连接到晶振的输出引脚，然后启动频率计进行测量。

这种方法简单易行，适用于对频率精度要求不高的场合。

二、阻抗测量方法：阻抗测量是指通过测量晶振的输入和输出端的阻抗来判断其工作状态是否正常。

常用的阻抗测量方法有以下几种：1.使用阻抗分析仪测量法：通过将阻抗分析仪的测量端连接到晶振的输入或输出引脚，然后启动阻抗分析仪进行测量。

这种方法可以直观地了解晶振的输入输出特性，但需要专用的阻抗分析仪设备。

2.使用LCR表测量法：通过将LCR表的两个测试夹具分别连接到晶振的输入和输出端，然后启动LCR表进行测量。

这种方法适用于对阻抗精度要求高的场合，但需要专用的LCR表设备。

3.使用万用表测量法：通过将万用表的电阻测量端连接到晶振的输入或输出引脚，然后启动万用表进行测量。

这种方法简单易行，适用于对阻抗精度要求不高的场合。

综上所述，晶振的测量方法主要包括频率测量和阻抗测量两种。

具体选择何种方法取决于测量需求和设备条件。

无论哪种方法，都需要注意测量仪器的精度和测量环境的稳定性，以保证测量结果的准确性。

晶振的检测方法与技巧
晶振好坏的区分，时常让初学者挠头。

晶振的个头比较小，但是在主板上起的作用不小，因此晶振的检测是主板维修非常重要的环节。

如何判断检测晶振的好坏呢？下面简单的介绍下检测晶振好坏的方法与技巧：
1、用万用表(R×10k挡)测晶振两端的电阻值，若为无穷大，说明晶振无短路或漏电；再将试电笔插入市电插孔内，用手指捏住晶振的任一引脚，将另一引脚碰触试电笔顶端的金属部分，若试电笔氖泡发红，说明晶振是好的；若氖泡不亮，则说明晶振损坏。

2、用数字电容表（或数字万用表的电容档）测量其电容，一般损坏的晶振容量明显减小（不同的晶振其正常容量具有一定的范围）
3、贴近耳朵轻摇，有声音就一定是坏的（内部的晶体已经碎了，还能用的话频率也变了）
4、测试输出脚电压。

一般正常情况下，大约是电源电压的一半。

因为输出的是正弦波（峰峰值接近源电压），用万用表测试时，就差不多是一半啦。

5、用代换法或示波器测量。

那么如何用万用表测量晶振是否起
振？可以用万用表测量晶振两个引脚电压是否是芯片工作电压的一半，比如工作电压是5V则测出的是否是2.5V左右。

另外如果用镊子碰晶体另外一个脚，这个电压有明显变化，证明是起振了的。

小窍门：就是弄一节1.5V的电池接在晶振的两端把晶振放到耳边仔细的听，当听到哒哒的声音那就说明它起振了，就是好的嘛！。
