示波器图文教程_非常详细讲解

示波器的使用讲义
示波器的使用
1.示波器主要由示波管和控制电路组成
示波管的结构：电子枪（发射电子）偏转板（改变电子运动的轨迹）荧光屏（接收电子）
2.观测正弦波信号
①y输入——接待测正弦信号
②扫描——非外接（x偏转板接锯齿波信号）
③整步——内整步，调“电平”旋钮
为避免波形走动，有三种“整步”（触发）方式：内整步、外整步、电源整步
调节“电平”使图像稳定
3.测量电压
峰峰值：
有效值：
直流电压：Y轴接地→Y轴接直流
4.测量周期（频率）
5.用李萨如图形测交流信号电压频率
x，y偏转板上接频率不同的正弦电压信号
根据不同的频率之比得到不同的李萨如图形
频率与图形满足关系：
6.实验项目：
①练习在示波器上调出一亮点、一水平亮线、一竖直亮线
②练习测正弦波电压信号与T(f)
显示值电压/div 占格数
时间/div T占格数T f
③用李萨如图形测频率：
图形0 ∞8。

示波器的使用方法图文版作者一生无悔本教程将指导你使用示波器的基础知识，适用于对电子或示波器经验很少或没有经验的人。

那里有很多类型的示波器，每种类型都有点不同，因此，我将重点介绍所有示波器中发现的，在入门时最有用的基本组件。

示波器对于观察电压随时间的快速变化非常有用，这是万用表无法测量的。

通常，当使用示波器进行测量时，你会看到一条从屏幕一侧延伸到另一侧的线。

这条线实际上是电压与时间的关系图，其中沿y轴测量电压，沿x方向测量时间。

示波器分为两种：模拟和数字（本教程中将使用数字示波器）。

两种类型的控件基本相同；请注意，数字示波器可能会将某些控件隐藏在LCD显示屏上的菜单中，而不是使用旋钮或按钮。

步骤1：控件概述所有示波器都有一些共同的基本控件，请确保你可以在示波器上识别这些控件：-至少一个可以连接示波器探头（也称为同轴电缆）的输入（请确保你具有以下电缆之一）-具有网格覆盖的屏幕-当你要使用示波器进行测量时，此网格非常有用-伏特/格-此控件可让你更改屏幕上网格覆盖的每个垂直增量所代表的伏特数。

基本上，它允许你沿y轴放大和缩小。

-时间/格-此控件可让你更改屏幕上网格叠加层的每个水平增量所代表的时间。

它使你可以沿x轴放大和缩小。

-垂直位置/偏移-允许你在y方向上上下移动-水平位置/偏移-左右移动-触发电平-此工具可让你稳定屏幕上的波形，我将介绍本教程后面的详细信息，请参见上面的图像以获取示例。

步骤2：设定打开示波器。

如果示波器上没有任何东西插入，你应该看到一条扁平线，这意味着输入电压不会随时间变化。

如果你看到一条不平坦的线，请尝试从示波器上断开探头的连接。

如果屏幕为黑屏，请尝试以下操作（请记住所有示波器都有些不同，如果不确定，请不要担心按按钮，不会损坏任何东西）：-我的示波器是双通道示波器，这意味着它有两个输入。

如图2所示，按下“通道1”按钮会使该输入在屏幕上以黄色显示。

再按一次将使其消失。

按下通道2将以蓝色显示该输入。

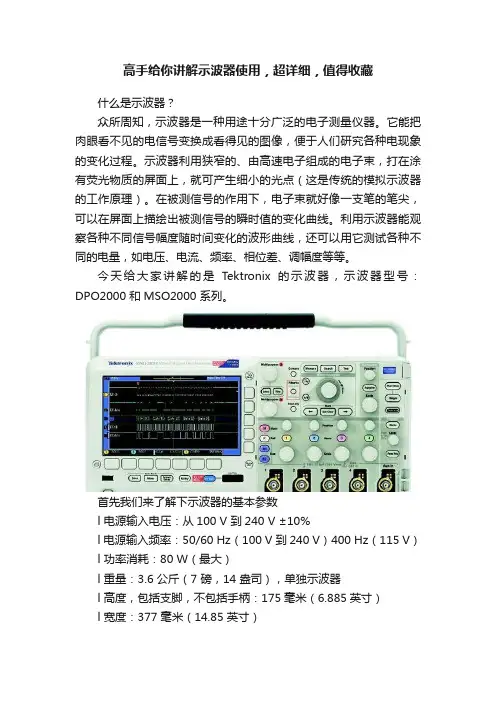

高手给你讲解示波器使用，超详细，值得收藏什么是示波器？众所周知，示波器是一种用途十分广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。

示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

今天给大家讲解的是Tektronix的示波器，示波器型号：DPO2000 和MSO2000 系列。

首先我们来了解下示波器的基本参数l 电源输入电压：从100 V 到240 V ±10%l 电源输入频率：50/60 Hz（100 V 到240 V）400 Hz（115 V）l 功率消耗：80 W（最大）l 重量：3.6 公斤（7 磅，14 盎司），单独示波器l 高度，包括支脚，不包括手柄：175毫米（6.885英寸）l 宽度：377 毫米（14.85 英寸）l 厚度：从支脚到旋钮前面：134毫米（5.3英寸）l 深度：从支脚到前盖前面：139毫米（5.47英寸）l 间隙：50 毫米（2 英寸）l 输入电压（信号与参考之间）：300VRMS CAT II安装类别II-用于在与低电压安装直接相连的电路上进行测量。

l 温度：工作状态：+0 °C 到+50 °C非工作状态：-20 °C 到+60 °Cl 湿度：工作状态：高温：40 °C 到50 °C，0% 到60% RH工作状态：低温：0 °C 到40 °C，10% 到90% RH非工作状态：高温：40 °C 到60 °C，5%到60% RH非工作状态：低温：0 °C到40 °C，5%到90% RH示波器的注意事项l 为确保正常散热，请不要再示波器两侧和后面堆放物品。

看到论坛有很多新手在问示波器怎么用，苦苦寻找示波器的教程.....以前用的大多是那种很大台笨重的模拟示波十M的价格都要好几千，小弟我也买不起，所以至今是只见过猪走路，没吃过猪肉。

现在都是数字时代了，现0M的不到两千MB可买得一台了，小巧、彩色、而且可说像傻瓜式的，操作非常方便面，只需测量时按下上面了。

其实示波器在实际维修运用中，用得最多的就是测量晶阵、时钟频率、检修PWM电路及一些关键信号的捕捉，今天闲来没事就简单给大家演示一下示波器实际维修的运用及所测到的波形。

主演：安泰信ADS1102C配角：我是刚来的首先先请主演先登场吧第一：检修不触发故障主板时，可以用示波器测32.768和25M（NF的板）晶振是否起振，非常直观，非常准确，万用表测晶振的两脚的压差不是也可以判断其好坏吗？没错，但是我要告诉你你只对了一半，有压差只能初步判也经常碰到有压差但不起振的故障，在没示波器下最好的方法就是代换一个。

但如果我们有示波器，测其晶振两且下面标有对应的频率数值没有偏移，那么晶振肯定是好的。

如图为实测32.768的波形第二：在检修能上电不亮机故障时，首先就是测量主板各大供电是否正常，而如今的主板的供电方式大多彩用了来检测PWM控制电路是否正常工作，也是比万用表更准确更直观，正常工作时的波形为脉冲方波。

如：如图为方波，表明CPU电路正常工作表明内存供电电路正常桥供电正常第三：对于主板不亮故障，如以上测完主板供电都正常情况下，就要检测主板各时钟是否正常了。

这时示波器的常准确的测出该点的时钟频率的数值，正常为一个正弦波。

万用表测也行，一般33M为1.6V左右，66M为0.6左右，只是个大概判断，当然没示波器来的准确。

如图为实测的33M频率波形（测量点可用打值卡上测，或在PCI槽B16测到）在实际维修中，一般判断主板有无时钟，测量这PCI B16和BIOS的31脚有正弦波则说明时钟IC已正常工作，是正常的。

（但不代表每一个元件的时钟都正常）第四：此时若供电、时钟、复位都正常还不跑CPU的话，我想每个维修人员都不愿修这种板，因为连复位都有点的环节上，如总线故障啊，某个信号不正常、引起的不亮机，修起来确实是够头痛的，一般换IO，刷BIOS，但如果有示波器还是很好找到元凶的，正常时我们可在BIOS的13.14.15.17脚（为LPC脚），会测到如下波形如果有此波形，说明CPU已经硬启动完成，并且可以正常发出寻址指令（也就是片选）选择中BIOS，调用它内主板上的各个设备是否OK，此时主板一般都能跑码了，如果还是不跑码，一般通过刷写BIOS可以修复。
