信号完整性分析基础系列之一——关于眼图测量(上)汪进进美国力科公司深圳代表处内容提要:本文将从作者习惯的无厘头漫话风格起篇,从四个方面介绍了眼图测量的相关知识:一、串行数据的背景知识; 二、眼图的基本概念; 三、眼图测量方法; 四、力科示波器在眼图测量方面的特点和优势。
全分为上、下两篇。
上篇包括一、二部分。
下篇包括三、四部分。
您知道吗?眼图的历史可以追溯到大约47年前。
在力科于2002年发明基于连续比特位的方法来测量眼图之前,1962年-2002的40年间,眼图的测量是基于采样示波器的传统方法。
您相信吗?在长期的培训和技术支持工作中,我们发现很少有工程师能完整地准确地理解眼图的测量原理。
很多工程师们往往满足于各种标准权威机构提供的测量向导,Step by Step,满足于用“万能”的Sigtest软件测量出来的眼图给出的Pass or Fail结论。
这种对于Sigtest的迷恋甚至使有些工程师忘记了眼图是可以作为一项重要的调试工具的。
在我2004年来力科面试前,我也从来没有听说过眼图。
那天面试时,老板反复强调力科在眼图测量方面的优势,但我不知所云。
之后我Google“眼图”,看到网络上有限的几篇文章,但仍不知所云。
刚刚我再次Google“眼图”,仍然没有找到哪怕一篇文章讲透了眼图测量。
网络上搜到的关于眼图的文字,出现频率最多的如下,表达得似乎非常地专业,但却在拒绝我们的阅读兴趣。
“在实际数字互连系统中,完全消除码间串扰是十分困难的,而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律,还不能进行准确计算。
为了衡量基带传输系统的性能优劣,在实验室中,通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响,这就是眼图分析法。
如果将输入波形输入示波器的Y轴,并且当示波器的水平扫描周期和码元定时同步时,适当调整相位,使波形的中心对准取样时刻,在示波器上显示的图形很象人的眼睛,因此被称为眼图(Eye Map)。

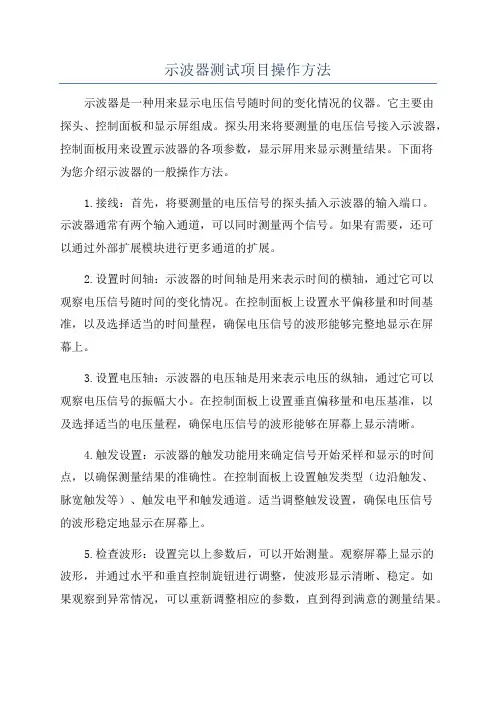

示波器测试项目操作方法示波器是一种用来显示电压信号随时间的变化情况的仪器。
它主要由探头、控制面板和显示屏组成。
探头用来将要测量的电压信号接入示波器,控制面板用来设置示波器的各项参数,显示屏用来显示测量结果。
下面将为您介绍示波器的一般操作方法。
1.接线:首先,将要测量的电压信号的探头插入示波器的输入端口。
示波器通常有两个输入通道,可以同时测量两个信号。
如果有需要,还可以通过外部扩展模块进行更多通道的扩展。
2.设置时间轴:示波器的时间轴是用来表示时间的横轴,通过它可以观察电压信号随时间的变化情况。
在控制面板上设置水平偏移量和时间基准,以及选择适当的时间量程,确保电压信号的波形能够完整地显示在屏幕上。
3.设置电压轴:示波器的电压轴是用来表示电压的纵轴,通过它可以观察电压信号的振幅大小。
在控制面板上设置垂直偏移量和电压基准,以及选择适当的电压量程,确保电压信号的波形能够在屏幕上显示清晰。
4.触发设置:示波器的触发功能用来确定信号开始采样和显示的时间点,以确保测量结果的准确性。
在控制面板上设置触发类型(边沿触发、脉宽触发等)、触发电平和触发通道。
适当调整触发设置,确保电压信号的波形稳定地显示在屏幕上。
5.检查波形:设置完以上参数后,可以开始测量。
观察屏幕上显示的波形,并通过水平和垂直控制旋钮进行调整,使波形显示清晰、稳定。
如果观察到异常情况,可以重新调整相应的参数,直到得到满意的测量结果。
6.高级功能:示波器还有一些高级功能,如自动测量、存储和回放波形、设置标记和测量参数等。
这些功能可以根据实际需求进行设置和使用,以提高测量效率和准确性。
除了上述一般操作方法外,示波器还有许多其他的操作功能,如选择不同的触发源、调整屏幕亮度和对比度、设置尺度和标尺、调整触发灵敏度等。
在实际使用过程中,根据具体测量需求,可以结合手册和操作指南进行更详细的操作和设置。
需要注意的是,示波器是一种高精度的仪器,操作前应确保所有电路与电源的连接正确并可靠,以避免任何可能的电击风险。
示波器的使用方法示波器虽然分成好几类,各类又有许多种型号,但是一般的示波器除频带宽度、输入灵敏度等不完全相同外,在使用方法的基本方面都是相同的。
本章以SR-8型双踪示波器为例介绍。
(一)面板装置SR-8型双踪示波器的面板图如图5-12所示。
其面板装置按其位置和功能通常可划分为3大部分:显示、垂直(Y轴)、水平(X轴)。
现分别介绍这3个部分控制装置的作用。
1.显示部分主要控制件为:(1)电源开关。
(2)电源指示灯。
(3)辉度调整光点亮度。
(4)聚焦调整光点或波形清晰度。
(5)辅助聚焦配合“聚焦”旋钮调节清晰度。
(6)标尺亮度调节坐标片上刻度线亮度。
(7)寻迹当按键向下按时,使偏离荧光屏的光点回到显示区域,而寻到光点位置。
(8)标准信号输出1kHz、1V方波校准信号由此引出。
加到Y轴输入端,用以校准Y 轴输入灵敏度和X轴扫描速度。
2.Y轴插件部分(1)显示方式选择开关用以转换两个Y轴前置放大器YA与YB 工作状态的控制件,具有五种不同作用的显示方式:“交替”:当显示方式开关置于“交替”时,电子开关受扫描信号控制转换,每次扫描都轮流接通YA或YB 信号。
当被测信号的频率越高,扫描信号频率也越高。
电子开关转换速率也越快,不会有闪烁现象。
这种工作状态适用于观察两个工作频率较高的信号。
“断续”:当显示方式开关置于“断续”时,电子开关不受扫描信号控制,产生频率固定为200kHz方波信号,使电子开关快速交替接通YA和YB。
由于开关动作频率高于被测信号频率,因此屏幕上显示的两个通道信号波形是断续的。
当被测信号频率较高时,断续现象十分明显,甚至无法观测;当被测信号频率较低时,断续现象被掩盖。
因此,这种工作状态适合于观察两个工作频率较低的信号。
“YA”、“YB ”:显示方式开关置于“Y A ”或者“YB ”时,表示示波器处于单通道工作,此时示波器的工作方式相当于单踪示波器,即只能单独显示“Y A”或“YB ”通道的信号波形。
常规的眼图测量眼图测试是高速串行信号物理层测试的一个重要项目。
眼图是由多个比特的波形叠加后的图形,从眼图中可以看到:数字信号1电平、0电平,信号是否存在过冲、振铃?抖动是否很大?眼图的信噪比?上升下降时间是否对称(占空比)?眼图反映了大数据量时的信号质量,可以最直观的描述高速数字信号的质量与性能。
如图1所示为某1.25G信号的眼图。
可以看到该信号的抖动较大。
另外,在很多高速数字信号的标准中,定义了不同测量点的眼图模板。
图1的深蓝色部分是眼图模板,测量到的眼图不能触碰到该模板。
在实时示波器中,通常使用连续比特位的眼图生成方法。
力科于2002年在业界最早采用连续比特位的眼图测试方法。
首先,示波器采集到一长串连续的数据波形;然后,使用软件CDR恢复时钟,用恢复的时钟切割每个比特的波形,从第1个、第2个、第3个、一直到第n-1个、第n个比特;最后一步是把所有比特重叠,得到眼图。
什么是BER?在数字电路系统中,发送端发送出多个比特的数据,由于多种因素的影响,接收端可能会接收到一些错误的比特(即误码)。
错误的比特数与总的比特数之比称为误码率,即Bit Error Ratio,简称BER。
误码率是描述数字电路系统性能的最重要的参数。
在GHz比特率的通信电路系统中(比如Fibre Channel、PCIe、SONET、SATA),通常要求BER小于或等于。
BER= 指的是发送/接收了10 个比特,只允许1个比特出错。
误码率较大时,通信系统的效率低、性能不稳定。
影响误码率的因素包括抖动、噪声、信道的损耗、信号的比特率等等。
基于误码率的眼图轮廓测试(BER Eye Contour)-力科称为ISOBER在上文中提到眼图是多个比特位的信号叠加得到的测量结果,所以测试中需要注意眼图是由多少个比特组成的?使用常规的实时示波器来测量高速串行信号的眼图,在几秒钟内可以生成1万个比特叠加的眼图。
力科示波器使用了创新的XStream II专利技术,可以快速的生成眼图,以SDA816Zi测量3.125Gbps的XAUI信号为例,大概几秒就可以得到上百万个比特的眼图。

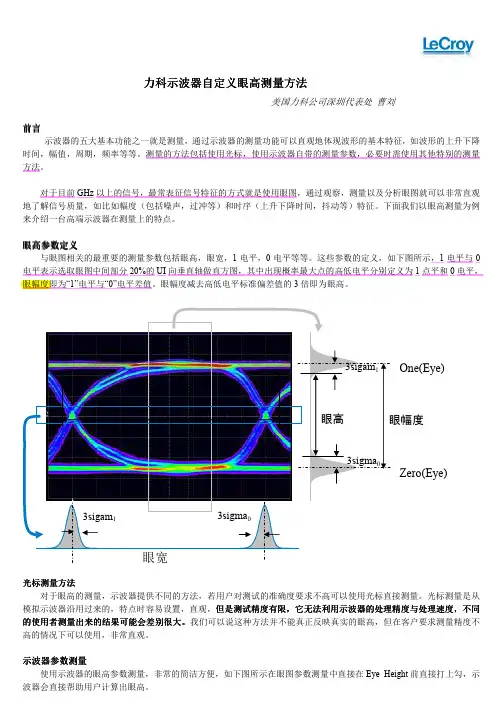

力科示波器自定义眼高测量方法美国力科公司深圳代表处 曹刘 前言示波器的五大基本功能之一就是测量,通过示波器的测量功能可以直观地体现波形的基本特征,如波形的上升下降时间,幅值,周期,频率等等。
测量的方法包括使用光标,使用示波器自带的测量参数,必要时需使用其他特别的测量方法。
对于目前GHz 以上的信号,最常表征信号特征的方式就是使用眼图,通过观察,测量以及分析眼图就可以非常直观地了解信号质量,如比如幅度(包括噪声,过冲等)和时序(上升下降时间,抖动等)特征。
下面我们以眼高测量为例来介绍一台高端示波器在测量上的特点。
眼高参数定义与眼图相关的最重要的测量参数包括眼高,眼宽,1电平,0电平等等。
这些参数的定义,如下图所示,10电平表示选取眼图中间部分20%的UI 向垂直轴做直方图,其中出现概率最大点的高低电平分别定义为1点平和0电平,眼幅度即为“1”电平与“0”电平差值。
眼幅度减去高低电平标准偏差值的3倍即为眼高。
光标光标测量方法测量方法对于眼高的测量,示波器提供不同的方法,若用户对测试的准确度要求不高可以使用光标直接测量。
光标测量是从模拟示波器沿用过来的,特点时容易设置,直观,但是测试精度有限但是测试精度有限但是测试精度有限,,它无法利用示波器的处理精度与处理速度它无法利用示波器的处理精度与处理速度,,不同的使用者测量出来的结果的使用者测量出来的结果可能会差别很大可能会差别很大可能会差别很大。
我们可以说这种方法并不能真正反映真实的眼高,但在客户要求测量精度不高的情况下可以使用,非常直观。
One(Eye)Zero(Eye)自定义眼高测量有经验的工程师可能遇到过这种情况,就是眼图质量很差的情况下,比如眼图即将闭合时,眼高的测试有时候无法进行,或者说无法准确的测量出来,这个时候需要用户使用其他的方法来测试,下面我就给大家介绍一下自定义眼高测量,或称为手动测试方法。
1)如下图所示,示波器生成眼图之后,我们对眼图做垂直直方图,F8=Phistogram(Eye);Step1:设置F8为eye的垂直直方图Step2:设为Vertical0电平的直方图分布1左上角的直方图即为0电平与1电平的直方图分布,如上图所示。
信号完整性分析基础系列之一——关于眼图测量(上)汪进进美国力科公司深圳代表处内容提要:本文将从作者习惯的无厘头漫话风格起篇,从四个方面介绍了眼图测量的相关知识:一、串行数据的背景知识; 二、眼图的基本概念; 三、眼图测量方法; 四、力科示波器在眼图测量方面的特点和优势。
全分为上、下两篇。
上篇包括一、二部分。
下篇包括三、四部分。
您知道吗?眼图的历史可以追溯到大约47年前。
在力科于2002年发明基于连续比特位的方法来测量眼图之前,1962年-2002的40年间,眼图的测量是基于采样示波器的传统方法。
您相信吗?在长期的培训和技术支持工作中,我们发现很少有工程师能完整地准确地理解眼图的测量原理。
很多工程师们往往满足于各种标准权威机构提供的测量向导,Step by Step,满足于用“万能”的Sigtest软件测量出来的眼图给出的Pass or Fail结论。
这种对于Sigtest的迷恋甚至使有些工程师忘记了眼图是可以作为一项重要的调试工具的。
在我2004年来力科面试前,我也从来没有听说过眼图。
那天面试时,老板反复强调力科在眼图测量方面的优势,但我不知所云。
之后我Google“眼图”,看到网络上有限的几篇文章,但仍不知所云。
刚刚我再次Google“眼图”,仍然没有找到哪怕一篇文章讲透了眼图测量。
网络上搜到的关于眼图的文字,出现频率最多的如下,表达得似乎非常地专业,但却在拒绝我们的阅读兴趣。
“在实际数字互连系统中,完全消除码间串扰是十分困难的,而码间串扰对误码率的影响目前尚无法找到数学上便于处理的统计规律,还不能进行准确计算。
为了衡量基带传输系统的性能优劣,在实验室中,通常用示波器观察接收信号波形的方法来分析码间串扰和噪声对系统性能的影响,这就是眼图分析法。
如果将输入波形输入示波器的Y轴,并且当示波器的水平扫描周期和码元定时同步时,适当调整相位,使波形的中心对准取样时刻,在示波器上显示的图形很象人的眼睛,因此被称为眼图(Eye Map)。
SDA3 Step by Step设置水平参数-获得足够的采样点2、调节timebase,满足采样点的要求 1.固定采样率,保证足够的采样率第2页设置垂直参数尽量占满整个屏幕,充分利 用ADC的8bit分辨率使用可变增益调节垂直刻度第3页进入SDAIII第4页SDAIII界面Step1: 打开SDAIII Step2: 打开4个通道中的任意一个或多个第5页输入信号设置Step1: 选择输入信号源Step2: 选择信号类型第6页CDR设置Step1: 计算信号速率Step2: 设置PLL第7页进入眼图测试菜单Step1: 打开眼图测试Step2: 显示眼图第8页眼图模板显示Step1: 选择眼图模板类型Step2: 显示眼图模板第9页眼图相关测量参数Step2: 眼图参数测量结果Step1: 选择眼图测量参数第10页眼图MarginStep1: 调整眼图模板的X和Y方向,验证眼图的MarginISOBERISOBER可以推算出更多样本时的眼图张开度眼图Fail定位Step1: 定位触碰模板的每一个bit位进入抖动测试菜单Step1: 打开抖动测试抖动测试结果Step2: 选择抖动参数Step1: 选择抖动分析模型,频谱分析方法结果与其他品牌示波器结果相似,NQ-Scale方法与BERT结果相似浴盆曲线Step2: 选择浴盆曲线、直方图等Step1:选择抖动直方图抖动频谱分析-Pj来自于哪些频率抖动的频谱可以缩放,可标注抖动峰值的频率Step1:显示Rj和BUj的频谱在抖动频谱分析中可以查找周期性抖动的来源Step2: 显示峰值码型分析分析ISI jitter进入噪声分析界面噪声参数结果Step3:Step1: 选择噪声分析模型,Step2: 选择噪声参数噪声直方图Step1: 选择噪声直方图Step2: 选择随机噪声直方图噪声频谱分析 - Pn来自于哪些频率噪声的频谱可以缩放,可标注抖动峰值的频率Step1:显示Rn和BUn的频谱在噪声频谱分析中可以 查找周期性噪声的来源Step2: 显示峰值第21页噪声追踪-查看噪声时域变化规律Step1: RnBUn的追踪第22页串扰眼图-查看在更低误码率下噪声的影响Step1: 显示串扰眼图Step2: 设置误码率第23页串扰眼图对比Step1: 快速对比任意两个 通道的串扰眼图第24页参考通道Step1:将任意一个通道保存 为参考,方便对比第25页LaneScape 对比模式可以选择1个/2个或所有 通道结果对比第26页谢谢关注!。
Agilent-86100A眼图仪设定指引内容Agilent 86100设定指引内容设定指引是您可以使用仪器去执行许多一般工作的逐步程序1、NRZ眼图2、RZ眼图3、示波器量测4、TDR/TDT量测5、模板测试6、校准7、设定和使用印表机8、管理的档案NRZ眼图量测设定指引设定指引是您可以使用仪器去执行许多一般工作的逐步程序1、消减率2、颤动3、平均功率4、交叉百分比5、上升时间6、下降时间7、位元率8、0位准9、1位准10、眼状高度11、眼状宽度12、信噪比13、信号周期失真14、眼状振幅消减率概念您可以量测NRZ肯眼图的消减率。
消减率是眼图的1位准和0位准比率1、选择NRZ的Eye/Mask(眼状./模板)模式2、执行消减率校准3、定义眼状视窗界限。
4、定义量测单位5、执行消减率量测选择NRZ眼状/模板模式A)按仪器前面板上的Eye /Mask Mode(眼状/模板模式)按钮。
您也可以开启(Setup(设定)功能表然后按一下/轻触Eye /Mask Mode。
B)如果仪器处于RZ眼状模式,请按一下/轻触位于仪器工具列底下的RZ/NRZ按钮以显示NRZ眼状模式量测C)按仪器前纲板上的Autoscale (自动刻度选择)按钮以便快带将眼图的水平和垂直的水平和垂直刻度最佳化。
您也可以开启Control(控制)功能表然后按一下/轻触Autoscale.执行减率校准执行消减率校准A)在Cakuvrate(校准)功能表上选择All Calibrations(所有校准)。
All Calibrations(所有校准)对话方会开启。
B)按一下/轻触Extinction ratio(消减率)标识。
消减率标识页面开启并允许您在仪器频道之一减謴校准确。
C)移除所有至即将进行校准频道的讯号D)按一下/轻触(Calibrate (校准)。
将会出现进度表作为校准状太的目测指示器E)完成校准时按一下/轻触Close关闭。
定义眼状视窗界限A)请在Measure(测量)功能表选取Configure Meas (设定量测)。
自定义眼图模板本文档适合LeCroy SDA系列示波器系列波美国力科公司内容简介•SDA中自定义眼图模板的方法•案例:•TI某芯片SGMII接口的模板自定义PCIe20•PCIe 2.0的RX的模板自定义•HDMI Sink的模板自定义Step 1: 首先关闭示波器应用软件,然后在示波器中直接运行Mask Database EditorStep2p打开目录下的Step 3: D:\masks\eyemasksProp文件在软件的菜单中出现的名字电信号测试选择AbsoluteStep 5: 添加新的眼图模板Step 6: 修改参数后点击OK, 重新运行示波器软件OK即可案例1:TLK2201的数据手册在TLK2201芯片手册中没有明确定义眼图模板我们可以根据眼图模板,我们可以根据SPEC 来设定X1= 0.24/2 = 0.12UIX41X1088UI Y1= -(1600mV/2) = -0.8Y4= -Y1 = 0.8X4= 1-X1 = 0.88UI X2=X3=0.5Y2=-(200mV/2) = -0.1Y3 = -Y2 = 0.1TI的RX模板定义选择菜单Standard -New在SDA中出现新的模板案例2:制作PCIe 2.0 RX的模板PCIe 2.0 RX的SPEC在PCIe 2.0 Base SPEC中,对于commonRefclk的RX或者Data clocked的RX的差分Data clocked电压要求、TJ的要求是不一样的,所以,针对RX PIN的测量有两个眼图模板Step1: 先选择PCIe2.0的任一模板,然后点击菜单Standard -NewStep2: 在此基础上进行修改St2Common refclk RX的模板按照PCIe V2.0 SPEC,输入RX的垂直和水平的要求下一步Data clocked RX的模板按照PCIe V2.0 SPEC,输入RX的垂直和水平的要求回到示波器中使用新模板Step1: 选择信号类型Step2: 增加了两个模板案例3:制作HDMI SINK模板制作HDMI SINK模板pStep1: 选择菜单Standard -NewStep2: 按照此图修改模板参数自定义的模板出现在眼图模板菜单中谢谢关注!。
