GST-LD-KZ014多线制控制盘安装使用说明书(Ver.4.02,2006.03)海湾安全技术有限公司目录一、概述 (1)二、特点 (1)三、技术特性 (1)四、结构特征 (1)1．面板说明 (1)2．部结构说明 (2)五、安装与布线 (3)六、使用及操作 (3)1．KZK-100卡功能设定 (3)2．LD-KZC-100卡功能设定 (4)3．操作使用说明 (5)4．与LD-8302C切换模块接线说明 (5)5．控制应用举例 (6)七、维修 (7)一、概述GST-LD-KZ014多线制控制盘(以下简称控制盘)为标准插盘结构，可与JB-QG-GST200、JB-QG/QT-GST5000、JB-QG-GST9000等火灾报警控制器组装在同一柜中，完成对消防泵、风机等重要设备的控制。

控制盘由LD-KZC-100多线制CPU 控制卡（以下简称为LD-KZC-100卡）及KZK-100多线制控制卡（以下简称为KZK-100卡）组成。

二、特点控制盘最多可控制14路设备，可根据需要进行选择，对于需启、停双动作设备，最多可控制七路。

KZK-100卡数量可增减，但必须有一块LD-KZC-100卡。

LD-KZC-100卡具有手动锁及自检键。

控制盘输出端具有短路、断路检测功能，并有相应的灯光指示，满足国标《GB 16806-1997消防联动控制设备通用技术条件》中的各项要求。

三、技术特性1. 控制盘容量：最多14路输出，每路占用一个总线地址编码点2. 线制：两条控制器总线及两条DC24V 电源线3. 输出：最多可控制14个输出点，输出DC24V ，1A4. 环境温度：0℃～+40℃5. 相对湿度≤95%，不凝露6. 工作电压：DC20V ～DC28V7. 功耗＜4W8.外形尺寸：484mm 178mm 50mm四、结构特征 1．面板说明1.1 LD-KZC-100卡LD-KZC-100卡具有自检键、手动允许/禁止锁以及对应的指示灯（如图1所示），含义分别如下：许止手 动允自检禁45120（1）（2） 手动允许/禁止锁：用于选择手动启动方式。

GST102 GST104 Conventional Fire Panel Installation and Operation Manual(Issue 2.01, January 2005)CONTENTS1 General (1)2 Technical Specifications (1)2.1 Operating Voltage (1)2.2 Standby Batteries (1)2.3 Parameters of Detection Circuit (1)2.4 Parameters of Output Circuit (1)2.5 Dimension (2)3 Structure (2)3.1 Appearance (2)3.2 Internal Structure (3)3.3 Terminals (3)3.4 Operating Panel (4)3.4.1 General State LEDs (4)3.4.2 Zone State LEDs (5)3.4.3 Operation State LEDs and Keys (5)3.4.4 Output State LEDs (6)3.5 Operating State (6)3.5.1 Zone State (6)3.5.2 Output State (7)3.5.3 Internal Buzzer (7)3.5.4 Illustration (7)3.6 System Setting (7)3.6.1 Setting of Operation Level (7)3.6.2 Setting of Relay Output (8)4 Operation (9)4.1 Basic Operation (9)4.1.1 Silencing of Fault and Fire Alarm (9)4.1.2 Day/Night Working Mode (9)4.1.3 Self-check and Fire Alarm Clearance (9)4.1.4 Control of External Sounders (9)4.2 Setting of Isolation State (10)4.3 Setting of Test State (14)4.4 Setting of Output System (15)4.4.1 Setting of Sounder 1 (15)4.4.2 Setting of Sounder 2 (15)4.5 Setting of Ground Fault and Aux. Power (16)4.6 Wiring of detectors, manual call points and output circuits and signal output interface board with passive normally open alarm output contact and fault output contact (16)4.7 Wiring Diagrams (17)4.8 Calculation of Standby Battery Capacity (19)5 Troubleshooting (19)A ppendix AEOL P-9907 Operation Instruction (21)1 GeneralThese two kinds of conventional fire panel are multi-wire fire panel developed from microprocessor. GST104 Conventional Fire Panel (hereinafter called GST104 panel)can monitor 4 zones. GST102 Conventional Fire Panel (hereinafter called GST102panel) can monitor 2 zones. Those with signal output interface board has a passivenormally open alarm output contact and fault output contact for each zone. Each zonecan be connected with 15 conventional fire detectors. They have two external controloutput points to control some devices such as sounder strobe and sounder etc. Thestated maximum load is two sounder outputs. They are designed with internal standbybatteries and space for installation (two sealed acid storage batteries). They havefunctions of test and isolation, setting day/night mode, indication of normal state, faultstate, alarm state, alarm of short circuit and open circuit of external connections andidentifying the location of the detecting zone. The installation and operation of the twokinds of panel are very simple and convenient. All the control functions can be realizedthrough a key switch, and the programming function can be realized through a keyswitch and an internal switch. Except for two monitoring zones (two zone input) less, two passive normally open alarmoutput contacts and two passive normally open fault output contacts less for those withsignal output interface board, and some minor differences in appearance and structure,GST102 panel is the same as GST104 panel in technical specifications, usage andoperation. We will take GST104 panel as the example.2 Technical Specifications2.1 Operating Voltage220VAC ±15%, 50Hz 24VDC ±15%2.2 Standby BatteriesThe capacity of the standby batteries is outfitted according to the user’s demandcomputed with reference to Section 4.8. The maximum capacity is 7Ah (lasting for 24hours in normal monitoring state).2.3 Parameters of Detection CircuitOutput Voltage: 20VDC～28VDCStatic Loading Current: 2.4mA (when connected with 15 conventional detectors)Fire Alarming Resistance: 150Ω - 1.5kΩ (normally 470Ω)Terminal Resistor: 4.7 kΩ or AEOL (Active End of Line Unit)2.4 Parameters of Output CircuitSounder Output: Output Voltage 20VDC～28VDCOutput Current 1ATerminal Resistor 4.7 kΩAux. Power Output: 0.5A 20VDC～28VDC2.5 Dimension380mm x 320mm x 95mm 3 Structure3.1 Appearance3.2 Internal StructureFig. 3.2.1Illustration:1. Power2. Storage Battery 4. 6.Fig. 3.3EARTH ： Terminal connected with chassis earth AUX SUPPLY （+，-）： AUX. Power terminals ZONE INPUT （1~4）： Zone input terminalsBAT （+，-）： Storage battery terminals 220VAC （N ， ，L ）： Main power terminals SOUNDER OUTPUT （1~2）： Sounder output terminals SOUNDER START （+，-）： Sounder startup terminals DAY MODE （+，-）： Day mode conversion terminalsFAULT1～FAULT4: Fault output terminal of signal output interface board, which is a normally open contact output in normal state, and will be closed after it alarms fault.ALARM1～ALARM4: Alarm output terminal of signal output interface board, which is a normally open contact output in normal state, and will be closed after it alarms fire.COM 0V: Power earth of repeater panelCOM DAY: Day mode terminal of repeater panel COM FIRE: Fire alarm terminal of repeater panel COM ISO: Isolation terminal of repeater panel FLT: Fault terminal of repeater panelZ1～Z4: Zone indication terminals of repeater panel3.4 Operating PanelNote: Area of white background with dark dots is to be illustrated presently. 3.4.1 General State LEDsFig. 3.4.1Zone Fault/ISO/TestFIRE Silence FaultCommonFaultIsolate Common Fault C.P.U Fault Battery Fault TestModeSupply Power Ground In Day PowerFIRE — Red, general fire alarm LED. Constantly lit until the fire alarm is cleared.Silence — Yellow, general silencing LED. Constantly lit when the internal buzzer orsounder is silenced.Common Fault — Yellow, general fault LED. Flashing when any fault is found andconstantly lit after the “Silence” key is pressed.Common Isolate — Yellow, general isolation LED. Constantly lit when any zone oroutput is isolated.C.P .U Fault — Yellow, CPU LED. Flashes when the CPU is in fault state, constantly litwhen the memory checks errors.Power Fault — Yellow, main power fault LED. Constantly lit when the main power is infault.Battery Fault — Yellow, standby power fault LED. Constantly lit when the standbybattery is in fault.Ground Fault — Yellow, ground fault LED. Constantly lit when ground is in fault. In Test — Yellow, test LED. Constantly lit when any zone is in test.Day Mode — Yellow, day mode LED. Constantly lit when the panel works at day mode. Power Supply — Green, power supply LED. Constantly lit when power supply isnormal. 3.4.2 Zone State LEDsFire — Red, zone fire alarm LED. Flashes when the corresponding zone is in fire alarmstate, constantly lit when “Silence” key is pressed.Zone Fault/ISO/Test — Yellow LED. Flashes when the corresponding zone is in fault ortest state, constantly lit in isolation state. 3.4.3 Operation State LEDs and KeysFig.3.4.2 12Zone Fault/ISO/TestZone No.Fire34Fig. 3.4.3 Isolate — Green LED. Constantly lit when setting isolation. Test — Green LED. Constantly lit when setting test.Select — Used to enter programming state and select operation. Shift — Used to change state. Enter — Used to acknowledge.Reset — Executing clear or reset operation.Silence —Changing the silencing state of the interior buzzer and the sounder. 3.4.4 Output State LEDsFig. 3.4.4Sounder 1 — Yellow. Constantly lit when sounder 1 outputs, flashes when it's in fault. Sounder 2 — Yellow. Constantly lit when sounder 2 outputs, flashes when it's in fault. 3.5 Operating State 3.5.1 Zone State1) Alarm: "Fire" LED of corresponding zone flashes (1:1), general "FIRE" LED lit.Silence ResoundReset Isolate TestOperating Select <Shift> Day/Night Enter IndicationSounder1Sounder2Passive fire alarm output contact for corresponding zone of GST104 panel with signal output interface board is closed.2) Fault: "Fault" LED in corresponding zone and "Common Fault" LED flash("Common Fault" LED constantly lit when “Silence” key is pressed). Passive fault output contact for corresponding zone of GST104 panel with signal output interface board is closed.3) Isolate: Zone "Fault" LED and "Common Isolate" LED lit. 4) Normal: Zone "Fire" LED and "Fault" LED not lit.3.5.2 Output State1) Action: LED of corresponding output channel is lit.2) Fault: LED of corresponding output channel flashes, "Common Fault" LED flashes("Common Fault" LED constantly lit when “Silence” key is pressed). 3) Normal: All output channel LEDs go out.3.5.3 Internal Buzzer1) Internal buzzer vocalizes according to sound priority. Alarm: level 0; Fault: level1;Isolation and test: level 2; Normal: level 3.2) Alarm or manually activation of the external sounder: 0.25s on, 0.25s off. 3) Fault state: 0.5s on, 4.5s off.4) Silence, isolation or testing state: 0.5s on, 9.5s off.3.5.4 Illustration1) Operation enabled at low operation level is enabled at high operation level. 2) In keyboard operation mode, when the operation level is changed or no key ispressed for more than four minutes, the panel cancels all keyboard operation input and returns to the normal monitoring state. 3) Conditions of delay output of a certain zone:a) The zone is programmed as delay output mode. b) The panel is in day mode.c) There are no fire alarms in other zones.d) When the zone is in delay mode and there are fire alarms in other zones, it willbe canceled and start output immediately.4) When the memory is in fault, isolation is to be set again.5)3.6 System Setting3.6.1 Setting of Operation Level1) As in Fig. 3.6.1.1, when the “Control Enable” lock points to “O”, the panel is inoperation level 1.Fig. 3.6.1.12) As in Fig. 3.6.1.2, when the “Control Enable” lock points to “I”, the panel is inoperation level 2.3) When the cover of the controller is open, the panel is in operation level 3. 3.6.2 Setting of Relay Output1) Three output modes can be set for the two-channel sounder output relay: activeoutput, normally open contact output and normally closed contact output.a) Sample: To set sounder 1 as active output, plug in fuse F2; connect the 5th with6th and the 2nd with 3rd of jumper X1 by short loop (location of the parts is in Fig. 3.6.2).b) Sample: To set sounder 1 as normally open contact output, remove fuse F2,connect the 1st with2nd and 4th with 5th of the jumper X1 by short loop (location of the parts is in Fig. 3.6.2).c) Sample: To set sounder 1 as normally closed contact output, remove fuse F2,connect the 1st with 2nd and 3rd with 4th of the jumper X1 by short loop (location of the parts is in Fig. 3.6.2).2) Detailed operations are shown in Table 1.Fig. 3.6.1.2Fig. 3.6.2Table 1Normally closed Contact Normally open Contact Active OutputOutput Removed Fuse Jumper Removed Fuse Jumper Removed FuseJumperSounder 1 F2 X1/ 3&4,1&2 F2 X1/5&4,1&2 X1/5&6,2&3Sounder 2 F3 X2/ 3&4,1&2 F3 X2/5&4,1&2 X2/5&6,2&34 Operation4.1 Basic Operation4.1.1 Silencing of Fault and Fire Alarm1) Silencing of fault and fire alarm is processed in operation level 2.2) In fault state, press “Silence” key, the internal buzzer and the sounder are in silencemode, the "Silence" LED is lit; Press “Silence” key again, the buzzer returns to non-silencing state and the silence LED goes out. 3) In fire alarm state, press “Silence” key to acknowledge the fire alarm first. If the firealarm in one zone has been acknowledged, the "Fire" LED of that zone turns from flashing to constantly lit. After all the fire alarms are acknowledged, press “Silence” key to change the silencing state of the internal buzzer and external sounder. 4.1.2 Day/Night Working Mode1) Day/night working mode is related to delay output. There are two methods tochange the Day/Night working mode. 2) Shorting the “DAY MODE” input terminal can enforce the panel into night mode. 3) At operation level 2, press “shift” key for 1 second to change Day/night mode. If daymode is selected, "DAY MODE" LED is lit. 4) Note: If the panel works in day mode for over 18 hours, it will change to night modeautomatically. At the same time, the "DAY MODE" LED flashes. The panel turns into fault. At level 2, press “Reset” to clear the fault. 4.1.3 Self-check and Fire Alarm Clearance1) Self-check and fire alarm clearance is in operation level 2.2) Press “Reset” for 1 second to clear fire alarm in alarm state, to self-check the soundand LEDs in other states and to clear test and fault state. 4.1.4 Control of External Sounders1) As in Fig. 4.1.4.1, when the “Evacuate” lock points to “I”, the 2-channel externalsounder is activated.Fig. 4.1.4 .12) As in Fig. 4.1.4.2, when the “Evacuate” lock points to “O”, the external sounder4.2 Setting of Isolation State1) Isolation state setting is valid for the four detecting zones.2) Rotate the “CONTROL ENABLE” lock to “I”, press “Select” key for 1 second, the“Isolate” LED flashes; Press “Enter”, the “Isolate” LED becomes constantly lit and enters isolation setting state (see Fig. 4.2a – 4.2d).Fig. 4.1.4.2Select Enter3) Press “Select” to select one zone, press “Shift” to change the isolation state of theselected zone. The isolation state is indicated by the "Fault" LED of the corresponding zone, which is off in normal state and constantly lit in isolation state. The “Fire” LED of the corresponding zone, which flashes when selected, indicates th zone (Fig. 4.2e and 4.2f).Fig. 4.2eSelect Fig. 4.2d4) Press “Enter” to exit and save the setting (see Fig. 4.2g).Day/Night Fig. 4.2f EnterFig. 4.2gReset Fig. 4.2h4.3 Setting of Test State It is set in operation level 2.1) Press “Select” key for 1 second, “Isolate” LED flashes. See Fig. 4.2a – 4.2c.2) Press "Shift" key once, "Test" LED flashes. When it flashes, press "Enter", it isconstantly lit and the panel enters test state setting (Fig. 4.3a). EnterDay/NightSelectDay/Night3) Press “Select” key to select the testing zone (see Fig. 4.3b and 4.3c, for example, toalarms fire.3) Code Switch 2 at “ON” means sounder 1 outputs immediately. 4) Code Switch 2 at “OFF” means sounder 1 outputs delayed.4.4.2 Setting of Sounder 2Code Switch 3 and 4 are used to set sounder 2.1) Code Switch 3 at “ON” means sounder 2 outputs when any detecting zone alarmsFig. 4.3cfire.2) Code Switch 3 at “OFF” means sounder 2 outputs only when the 2nd detecting zonealarms fire.3) Code Switch 4 at “ON” means sounder 2 outputs immediately. 4) Code Switch 4 at “OFF” means sounder 2 outputs delayed.4.4.3 Delayed time is 1 minute.4.5 Setting of Ground Fault and Aux. Power1) Connecting jumper X8 with short loop (location of the parts is in Fig. 3.6.2) cancheck Ground fault; Otherwise, not to check Ground fault.2) Selecting the output mode of Aux. Power: Connecting 1 with 2 of jumper X9 asconstant output; Connecting 2 with 3, the system stops for 3 seconds when it resets in fire alarm state (location of the parts is in Fig. 3.6.2). 4.6 Wiring of detectors, manual call points and output circuits and signal outputinterface board with passive normally open alarm output contact and fault output contact 1) The specification of wires allowed for the terminals is cross section within 0.5mm 2~2.5mm 2.2) Taking electromagnetic compatibility into consideration, shielded cable is used inthe system. Keep the shield cover reliable 360o contact with the chassis when installing.3) Each circuit can be connected with 15 conventional fire detectors and infinitemanual call points. There are two methods of connection.a) In the circuit, connect all the manual call points in front of the detectors andconnect a 4.7 k Ω resistor at the end of the circuit. See Fig. 4.6.3.1.4.7k Resistor470Ω(normal)470Ω(normal)Zone Input TermsPanelMCPMCPNO DIODEFig. 4.6.3.1b) In the circuit, connect the fire detectors and manual buttons at any locationand connect AEOL at the end of the circuit. Connect a diode on the base of the fire detectors. See Fig. 4.6.3.2.4.7k Resistor470Ω(normal)470Ω(normal)Zone Input TermsPanelMCPMCPNO DIODEFig. 4.6.3.24) Connection of output circuit: the connected sounders or remote devices shouldhave polarity and be connected according to the polarity of the terminals. Connect the 4.7 k Ω resistor in parallel at the end of the circuit.5) Wiring of signal output interface board has a passive normally open alarm outputcontact and fault output contact: Connect with passive input contact of remote devices without considering polarity. 4.7 Wiring Diagrams4.7.1 Typical WiringFig. 4.7Illustration:SOUNDER OUTPUT ：Sounder output WIRED SIMILARLY ：Similar wiring FIELD DEVICES ：Detectors ZONE INPUT （1~4）：Zone inputCOM 0V: Power earth of repeater panelCOM DAY: Day mode terminal of repeater panel COM FIRE: Fire alarm terminal of repeater panel COM ISO: Isolation terminal of repeater panel FLT: Fault terminal of repeater panelZ1~Z4: Zone indication terminals of repeater panel AEOL ：Active End of Line UnitVOLT-FREE CONTACT ：Active contact EMI FILTER ：Filter PSU ：PowerTO DISPLAY BOARD ：To display board BATT ：Standby battery terminal4.7.2 Wiring Diagram with Signal Output Interface BoardFig. 4.84.8 Calculation of Standby Battery Capacity 1) Battery voltage: 24V 2) Power supplyTable 2 PSU capacityMaximum current of output circuitCapacity of internal battery2.0A1.0A 7AhStandby battery works in normal monitoring state (I1)Table 3Current of standby battery (A) Quantity Current Total Current Installing all the Detectors 1 0.13 A 0.13 A Output of Aux. Power Standby battery works in alarming state (I2)Table 4Current of standby battery (A) Quantity Current Total current All the zones in alarming state 0.50 A 0.50 A Sounder output Aux. Power outputSuppose C as the required minimum capacity and T as the time that the battery works in normal monitoring state (unit: hour). Suppose I1 as the total current in normal monitoring state and I2 as the total current in alarming state. Then the battery capacity can be calculated by the formula as follows:C = 1.25［(I1 x T) + I2］Ah5 TroubleshootingTable 5FaultDisposal and CauseAll the LEDs are dark after power upWith +24V output, no +5V outputCheck N7 (3M03) and periphery circuit No +24v output, no +5v outputCheck the fuse F7 of the main board broken or not.Check relay K7 of the main board and its peripheral circuit.No fault reporting of main power and standby battery Check N6 of the main board and its peripheral circuit.Wrong judgment of zone state or output checking state Wrong alarms of many zones: Measure the voltage at VREF_H ofthe main board normal or not. It can be figured out according to the power voltage +24V (really measured) and resistor R67 and R60. Normally, when the power voltage is +27V, the voltage here is 3.65V.Wrong alarming of fault of many zones:Measure the voltage of VREF_L of the main board normal or not. It can be figured out according to the power voltage +24V (really measured) and resistor R68 and R61. Normally, when the power voltage is 27V, the voltage here is 1.0V.Measure the voltage at VREF_S of the main board normal or not. It can be figured out according to the power voltage +24V (really measured) and resistor R58 and R6. Normally, when the power voltage is 27V, the voltage here is 24.7V.Wrong alarming of fault of many output circuits:Measure the voltage of VREF_H ofthe main board normal or not.Check the setting of contact pin X1 – X2 right or not and the fuse F2 – F3 be placed right or not.Not saving the result of setting D9 (24LC02) on the display board isdamaged.Failure of manual lock or certain key D1 on the display board loose contacted tothe socket.Appendix AEOL P-9907 Operation Instruction1 Technical Specifications1) Technical Specifications:Range of Operating Voltage: DC15V～DC28VRating Voltage: DC24VEquivalent Resistor: 4.7kΩOperating Current≤5mA2) Operating Environment:Temperature: -10℃～+50℃3 Mounting and Wiring1) Wiring is as follows:of the zone bus to terminal “3”.b) If the AEOL is not installed with detectors, then connect the anode of zone busto terminal “2” and the cathode of the zone bus to terminal "3”.3) Cautionsa) The polarity of zone bus should not be reverse.b) When the detector is removed, make sure the diode be in sequence in thecircuit.GST ChinaGulf Security Technology Co., Ltd.No. 80, Changjiang East Road, QETDZ, Qinhuangdao, Hebei,P. R. China 066004Tel: +86 (0) 335 8502528Fax: +86 (0) 335 8508942Email: s ales@w GST UKGlobal System Technology PLCStaunton Harold Hall, Staunton Harold Ashby-de-la Zouch, Leicestershire, England LE65 1RTT el :+44 (0)1530 564764F ax :+44(0)1530 564769Rigional OfficePO Box 17998 Unit ZA04 JEBEL ALI Free Zone,Dubai, UAETel: +971 (0) 4 8833050Fax: +971 (0) 4 8833053Email: tech.support@w 。

火灾报警控制器操作规程1.0目的保证消防系统操作的安全性、正确性。

2.0适用范围适用于物业公司各项目JB-QG-GST9000火灾报警控制器的操作。

3.0职责3.1 监控中心秩维员：负责监控中心火灾报警控制器的24 小时监控，火警信息处理：报警、调度、记录及监控中心的清洁。

3.2 机电部设备责任人：负责监控中心火灾报警控制器的设备隔离、消音、复位、消防广播、排烟机、送风机、消防水泵的操作。

4.0内容4.1JB-QG-GST9000火灾报警控制器操作程序4.1.1开机、关机与自检1）打开位于GST-LD-D02智能电源盘背面的主、备电开关。

2）打开位于窑控制器背面底部的主机电源的主电开关。

3）打开位于控制器DC-DC变换模块上的工作、备电开关。

4）系统上电后控制器进入对设备定义、手动盘定义、联动公式、声光指示设备等的自动检查、注册。

5）关机过程按照与开机时相反的顺序关掉各开关即可。

4.1.2火警信息显示1）当系统内火灾探测器报警或手动报警按钮被按下后,控制器在10S内发出火灾报警信号。

2）控制器液晶屏显示“光电感烟”或“手报”某栋某层的火警信息(火警发生的时间、报警设备二次码及设备类型等)。

3）控制器扬声器发出火警音响,控制器显示面板的“火警”指示灯点亮。

4）控制器火警输出触点闭合，控制器显示面板的“火警输出”指示灯点亮。

4.1.3火警的一般处理方法1）当发生火警时,应根据控制器的报警信息检查发生火警的部位,确认是否有火灾发生;若确认为火灾发生:2）启动报警器、消防广播：按“启动/停动”按钮，按“＊＊＊＊＊＊12”可启动所有消防广播，通知现场人员撤离。

3）拨打消防报警电话:119报警。

4）启动消防灭火设备①自动联动控制的操作：选择“用户设置”菜单中的“自动设置”，再选择“全部自动”，当各种消防设备处于自动状态时，按下任意楼层的手报按钮，即能自动启动消防泵、喷淋泵或其它设备。

在有人值班的情况下，应尽量采用手动方式启动总线制设备。

GST5000 火灾报警控制器（联动型）结构及配置说明图 2-1 上图说明 :① 主机② LD-SD064A 智能手动消防启动盘③ LD-KZ014多线制控制盘 ④封板（可按需配置单元） ⑤ GST-LD － D02 智能电源盘GST5000控制器主机结构说明按键及面板设置说明（以 JB-QG-GST5000控制器为例） 主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分（如图1.1 控制器结构及配置方式概述GST5000火灾报警控制器（联动型）根据不同要求来配置回路板数、智能手动消防启动 盘、多线制控制盘等，另外本系统含有一块 GST-LD-D02智能电源盘，用于向外接模块或相应的被控设备供电。

JB-QG-GST5000、 JB-QT-GST5000控制器结构如图 2-1 所示（包含多线制部分） 。

多线制控LD -K Z 01第一章2-2)图2-2指示灯及按键说明：工作灯：绿色，当控制器工作时，此灯点亮。

主电工作灯：绿色，当控制器由AC220V 电源供电工作时，此灯点亮。

备电工作灯：绿色，当控制器由备电供电工作时，此灯点亮。

火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。

火警排除后，按“复位”键此灯熄灭。

故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。

故障排除后，按“复位”键此灯熄灭。

主电故障灯：黄色，当控制器的AC220V 电源掉电或电源损坏，此灯亮。

电源恢复正常后，此灯熄灭。

备电故障灯：黄色，当控制器的备用电源系统出现故障，此灯亮。

备用电源系统故障排除后，此灯熄灭。

联动灯：绿色，此灯亮表示控制器对外接设备发出启动命令或收到外接设备动作反馈信号，具体信息见液晶显示。

按“复位”键，此灯熄灭。

隔离灯：黄色，当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它隔离掉，待修理或更换后，再利用释放功能将设备恢复。

GST-LD-KZ014多线制控制盘安装使用说明书(Ver.4.02,2006.03)海湾平安技术目录一、概述1二、特点1三、技术特性1四、结构特征11．面板说明12．部结构说明2五、安装与布线3六、使用及操作31．KZK-100卡功能设定32．LD-KZC-100卡功能设定43．操作使用说明54．与LD-8302C切换模块接线说明55．控制应用举例6七、维修7一、概述GST-LD-KZ014多线制控制盘(以下简称控制盘)为标准插盘结构，可与-QG-GST200、-QG/QT-GST5000、-QG-GST9000等火灾报警控制器组装在同一柜中，完成对消防泵、风机等重要设备的控制。

控制盘由LD-KZC-100多线制CPU 控制卡〔以下简称为LD-KZC-100卡〕及KZK-100多线制控制卡〔以下简称为KZK-100卡〕组成。

二、特点控制盘最多可控制14路设备，可根据需要进展选择，对于需启、停双动作设备，最多可控制七路。

KZK-100卡数量可增减，但必须有一块LD-KZC-100卡。

LD-KZC-100卡具有手动锁及自检键。

控制盘输出端具有短路、断路检测功能，并有相应的灯光指示，满足国标《GB 16806-1997消防联动控制设备通用技术条件》中的各项要求。

三、技术特性1. 控制盘容量：最多14路输出，每路占用一个总线地址编码点2. 线制：两条控制器总线及两条DC24V 电源线3. 输出：最多可控制14个输出点，输出DC24V ，1A4. 环境温度：0℃～+40℃5. 相对湿度≤95%，不凝露6. 工作电压：DC20V ～DC28V7. 功耗＜4W8.外形尺寸：484mm 178mm 50mm四、结构特征 1．面板说明1.1 LD-KZC-100卡LD-KZC-100卡具有自检键、手动允许/禁止锁以及对应的指示灯〔如图1所示〕，含义分别如下：许止手 动允自检禁45120（1）（2） 手动允许/禁止锁：用于选择手动启动方式。

ＧＳＴ１０８　ＧＳＴ１１６多线制火灾报警控制器安装使用说明书(Issue1.1Global System T echnology PLC目录１．　概述．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１　２．　技术指标．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１　２．１．　工作电压．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１　２．２．　备用电池．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１　２．３．　探测回路参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１　２．４．　输出回路参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１　２．５．　外形尺寸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１　３．　结构及配置说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２　３．１．　外观示意图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２　３．２．　内部结构示意图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２　３．３．　接线端子说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３　３．４．　操作面板说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４　３．４．１．　总状态指示灯说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４　３．４．２．　区状态指示灯说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４　３．４．３．　操作状态指示灯及按键说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５　３．４．４．　输出状态指示灯说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５　３．５．　工作状态说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６　３．５．１．　区状态．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６　３．５．２．　输出状态．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６　３．５．３．　内部蜂鸣器说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６　３．５．４．　说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６　３．６．　系统设置说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６　３．６．１．　操作级别设置说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６　３．６．２．　继电器输出设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．７　４．　安装方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８　５．　使用和操作说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８　５．１．　基本操作说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８　５．１．１．　故障和火警的消音．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８　Global System Technology PLC London EC1R 3AU EnglandGlobal System Technology PLC London EC1R 3AU England５．１．２．　自检与火警的清除．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．８　５．１．３．　白天／夜晚工作模式说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９　５．１．４．　外部音响器件的控制．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９　５．２．　隔离状态设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．９　５．３．　测试状态设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１４　５．４．　输出系统设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５　５．４．１．　缺省值设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１５　５．４．２．　手动报警按钮设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６　５．４．３．　警铃的声音模式设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．１６　５．４．４．　警铃的延时模式设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２０　５．４．５．　警铃输出手动按钮和输出回路的接法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２６　５．７．　典型接线图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７　５．８．　备用电池容量计算．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２７　６．　故障维修和处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２８　附录１ＧＳＴ１１６控制器接线说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３１　1. 概述GST108GST108多线制火灾报警控制器可以监测８个区简称GST116控制器每个区最多可外接１５只非编码火灾探测器警铃等指示设备的控制设计有内部备用电源和安装的空间隔离功能夜晚工作模式故障指示断路故障报警功能预留火灾显示盘接口这两种控制器安装控制功能由一个钥匙开关来实现GST116控制器除了比GST108控制器多了8个监测区域在外观它的技术指标下面就以GST108控制器为例来进行说明１５％或　ＡＣ２２０Ｖ＋１０％-15%　５０Ｈｚ　2.2. 备用电池根据用户需要配备电池容量最大电池容量为７Ａｈ2.3. 探测回路参数输出电压ＤＣ２０静态电流２．４ｍＡ（接１５只非编码火灾探测器时）１．５ｋΩ终端电阻４．７ｋΩ或ＡＥＯＬ　2.4. 输出回路参数警铃输出２８Ｖ终端电阻４．７ｋΩ　火警输出２８Ｖ，　输出电流０．５Ａ 故障输出容量１Ａ　ＤＣ２４Ｖ　火灾显示盘输出０．５Ａ　ＤＣ２０３２０ｍｍ3. 结构及配置说明3.1. 外观示意图3.2. 内部结构示意图图 3.2.1图 3.1　蓄电池　Control Enable 锁 拨码开关图3.2.3　显示板3.3. 接线端子说明上图说明接机壳地端子REPEATER OUTPUT火灾显示盘的电源指示端子COM 0V火灾显示盘的白天方式端子COM FIRE火灾显示盘的隔离端子FLT火灾显示盘的区域指示端子AUX SUPPLY -辅助电源端子 FAULT OUTPUT COM+1~8区输入端子BAT -备用电池端子 AC 220V1~4警铃输出端子SOUNDER START -警铃启动端子 DAY MODE -白天工作模式转换端子图 3.3拨码开关图 3.2.2 图 3.2.3DIP 1 2 3 ONDIP 1 2 3 ON3.4. 操作面板说明3.4.1. 总状态指示灯说明FIRE×Ü»ð¾¯Ö¸Ê¾µÆÖ±µ½»ð¾¯Çå³ýΪֹ黄色该指示灯在内部蜂鸣器或外部警铃处于消音状态时常亮黄色发生任何故障时都闪动SilenceCommon Isolate×ܸôÀëָʾµÆ¸ÃָʾµÆ³£ÁÁ黄色当CPU 处于故障状态时当储存器校验错误时常亮黄色当主电发生故障时Battery Fault ±¸µç¹ÊÕÏָʾµÆ¸ÃָʾµÆ³£ÁÁ黄色当接地发生故障时Delay ÑÓʱָʾµÆ¸ÃָʾµÆ³£ÁÁ黄色任何区处于测试状态时Day Mode °×ÌìģʽָʾµÆ¸ÃָʾµÆ³£ÁÁ绿色电源工作正常时3.4.2. 区状态指示灯说明图3.4.2Isolate TestOutput ProgramProgram<Shift> Day/NightResetSilence ResoundSounder 1 Sounder 2 Sounder 4 Sounder 3Alarm O/PFault O/PEvacuateControl EnableIIOO Complies To EN 54-2Fire ÇøÓò»ð¾¯Ö¸Ê¾µÆ0.5SilenceZone Fault/ISO/Test ¸ÃָʾµÆÔÚ¶ÔÓ¦ÇøÓò´¦ÓÚ¹ÊÕÏ״̬»ò²âÊÔ״̬ʱÉÁ¶¯3.4.3. 操作状态指示灯及按键说明Isolate—绿色指示灯 Test—绿色指示灯Output Program—绿色指示灯Select—用于进入编程状态和选择操作Enter—用于确认Silence3.4.4. 输出状态指示灯说明Sounder 1¾¯Áå1输出时常亮IsolateTestProgram<Shift>Day/NightResetSilence ResoundSounder 1 Sounder 2 Sounder 4 Sounder 3 Alarm O/PFault O/PEvacuateControl EnableIIOO Complies To EN 54-2图3.4.4图 3.4.3Sounder 2¾¯Áå2输出时常亮Sounder 3¾¯Áå3输出时常亮Sounder 4¾¯Áå4输出时常亮Alarm O/P—黄色故障或隔离时闪动故障输出动作时常亮3.5. 工作状态说明3.5.1. 区状态3.5.1.1 报警13.5.1.2 故障Silence3.5.1.3 隔离3.5.1.4 正常3.5.2. 输出状态3.5.2.1 动作　３．５．２．２　故障总的故障状态灯闪动(总的故障状态灯按键后常亮)ÏàÓ¦µÄÊä³öͨµÀָʾµÆÉÁ˸3总的隔离状态灯亮所有输出通道指示灯熄灭优先级别是报警0隔离和测试23.5.3.2 报警状态或手动启动外部警铃状态０．２５ｓ　ｏｆｆ0.5s on3.5.3.4 消音0.5s on3.5.4. 说明3.5.4.1 在低操作级别允许的操作3.5.4.2 在键盘操作状态下将取消所有键盘操作输入3.5.4.3 某一个区延时输出的条件3.5.4.3.1该区被编程设置为延时输出方式3.5.4.3.3该区无手动按钮3.5.4.3.5如果该区处于延时状态则该区取消延时状态立即输出储存器发生故障时首先见5.4.1然后重新设置储存器故障自动清除表示闪烁状态3.6. 系统设置说明3.6.1. 操作级别设置说明3.6.1.1 如图3.6.1a所示O内部开关SW1的1在OFF位置3.6.1a3.6.1.2 如图3.6.1b所示I±¾»ú´¦ÓÚ²Ù×÷¼¶±ð2¼ûͼ3.2.2图3.6.1b3.6.1.3 内部开关SW1的1在ON位置时3.6.2. 继电器输出设置3.6.2.1. 四路警铃输出和报警输出继电器可以配置成三种输出方式有源输出常闭触点输出设置警铃1为有源输出将跳线X1的第5µÚ2Æ÷¼þλÖòμûͼ3.6.23.6.2.1.2例如拿下保险丝F22脚用短路环连接５脚用短路环连接3.6.2.1.3例如拿下保险丝F22脚用短路环连接４脚用短路环连接器件位置参见图3.6.2°²×°Ê¾ÒâͼÈçͼ4.15.1.1.2.在故障状态下SilenceÄÚ²¿·äÃùÆ÷´¦ÓÚÏûÒô״̬SilenceÔٴΰ´ÏÂ键指示灯灭按键首先确认火警信号那么该区的火警指示灯由闪烁状态变为常亮状态按下键5.1.2. 自检与火警的清除5.1.2.1 自检与火警的清除在操作级别2下进行ResetÔÚ±¨¾¯×´Ì¬ÏÂÇå³ý±¨¾¯5.1.3. 白天/夜晚工作模式说明5.1.3.1. 白天和夜晚工作模式与延时输出有关 5.1.3.2. 短路DAY MODE 输入端子 5.1.3.3. 在操作级别2状态Shift °×Ìì/夜晚模式改变白天指示灯常亮本机工作在白天模式下超过18小时将自动切换为夜晚工作模式本机进入故障状态按键清除此故障当Evacuate 锁指向I 时5.1.4.2 如图5.1.4.2所示关闭外部警铃报警输出和故障输出有效I 按键1秒Isolate °´键Isolate½øÈë¸ôÀëÉèÖÃ״̬(见图5.2a5.2c图5.1.4.15.2.3. 按键选择1个区或1个输出shift¸ôÀë״̬ÓÉÏàÓ¦ÇøµÄ¹ÊÕÏָʾµÆָʾ¸ôÀëʱ³£ÁÁÑ¡ÖÐʱÉÁ¶¯ÒÔϲÙ×÷ΪѡÔñµÚ6区并设置第6区的隔离状态５．２ｆ PowerIsolate Test Output Program ͼ 5.2c °´Enter 键 I 按1秒图6.2e1 2 3 4 5 6 7 81 2 3 4 5 6 7 81 2 3 4 5 6 7 85.2.4. 按键退出Ｉｓｏｌａｔｅ Ｐｒｏｇｒａｍ　＜Ｓｈｉｆｔ＞　Ｄａｙ／Ｎｉｇｈｔ　Enter ResetSilenceResoundSounder 1 Sounder 2 Sounder 4 Sounder 3Alarm O/PFault O/PEvacuateControl EnableII OOComplies To EN 54-2按Enter 键按Shift 键3次Day/Night5.2.5 按键退出见图 5.2hCommon Power 6 图 5.2hPowerPower 6 Reset5.3. 测试状态设置 5.3.1. 按键1秒Isolate5.3.2. 按键1次Testµ±指示灯闪动时Enter指示灯常亮　Day/Night按Shift 键 按Enter 键Isolate Test ProgramSelect<Shift> Day/NightResetSilenceResoundSounder 1 Sounder 2 Sounder 4 Sounder 3 Alarm O/PFault O/PEvacuateControl EnableII OOComplies To EN 54-2Test ram Program<Shift> Day/NightResetSilenceResoundSounder 1 Sounder 2 Sounder 4 Sounder 3 Alarm O/PFault O/PEvacuateControl EnableIIOO Complies To EN 54-2按Shift 键5.3.3. 按键以选择第5区为例)shiftÇÒ²âÊÔ״̬ÓÉÏàÓ¦ÇøµÄ±¨¾¯Ö¸Ê¾µÆָʾ²âÊÔʱ³£ÁÁÑ¡ÖÐʱÉÁ¶¯5.4. 输出系统设置5.4.1. 缺省值设置以下操作都在操作级别3进行所有的可编程项设置为缺省状态1234½öGST116控制器具有此项缺省方式5.4.1.2. 按键1秒Isolate°´ÏÂ键2次Output Programµ±指示灯闪动时Enter Enter则所有的可编程设置值指示灯亮Power5图5.3bDay/Night<Shift>Isolate Test5.4.2. 手动报警按钮设置5.4.2.1. 执行5.4.1.2的操作进入输出编程设置状态(见图5.4.1)Isolate Test°´键确认５．４．２．２．　按键选择区选中时闪动ShiftÑ¡ÖÐÇøÊÇ·ñÓÐÊÖ¶¯±¨¾¯°´Å¥²¢ÓÉÏàÓ¦ÇøµÄ±¨¾¯Ö¸Ê¾µÆָʾѡÖÐÓÐÊÖ¶¯±¨¾¯°´Å¥Ê±³£ÁÁ 5.4.2.3. 按键退出不储存设置结果Enter 5.4.3. 警铃的声音模式设置5.4.3.1. 执行5.4.1.2的操作进入输出编程设置状态(见图5.4.1)Isolate Test¼ûͼ5.4.1ͼ5.4.2Day/NightDay/Night<Shift> Enter Isolate TestOutput Program Power Zone Fault/ISO/Test图5.4.3a 按键选择如图5.4.3b 所示的状态Enter ½øÈ뾯ÁåµÄÉùÒôģʽ²Ù×÷ÉèÖÃ״̬(见图5.4.3c)µÚ1区报警指示灯亮Sounder1Silence 指示灯和内部蜂鸣器指示原来设置的声音模式直接按键选择下一个警铃(如图5.4.3d 所示Enter ½øÈëÏÂÒ»¸öÇøµÄÉèÖð´键选择3种声音模式的1种按键储存设置结果下一个区的报警指示灯亮Reset图5.4.3c图5.4.3a按Shift 键IsolateTestOutput Program按Enter 键Isolate Test Output Program Program<Shift> Day/Night ResetSilenceResoundSounder 1 Sounder 2 Sounder 4 Sounder 3 Alarm O/PFault O/PEvacuateControl EnableII OOComplies To EN 54-2Sounder2图5.4.3d5.4.3.3. Silence 指示灯和蜂鸣器的指示方式说明1蜂鸣器静音Silence 2蜂鸣器1指示灯10.25s on,0.25s off3蜂鸣器1指示灯1图6.7fIsolate TestOutput Program图5.4.3e以上指示适用于警铃的声音模式设置和警铃输出的延时方式设置　模式12间断输出　模式35.4.4. 警铃的延时模式设置5.4.4.1 执行5.4.1.2的操作进入输出编程设置状态(见图5.4.1)Shift 图5.4.4c 所示)Enter ½øÈëÉèÖþ¯ÁåÊä³öÑÓʱģʽÉèÖÃ(图5.4.4d)²»Í¬Ö®´¦ÔÚÓÚÕâÀï指示灯和内部蜂鸣器的IsolateTestOutput ProgramEnterSilence Power FireEnter Day/NightIsolateTest Output Program图5.4.4c4种指示模式是代表4种延时模式5.4.4.3. 警铃的4种延时模式的说明1无输出　模式2 3延时输出　模式45.4.5. 警铃输出当本机处于延迟时间设置状态时计算方法如下Cn(n=1357È¡Öµ·½Ê½Cn=1Xn 为加权数值延迟时间可以用以下公式表示２４６８）　例如图5.4.5a 1+03+15+07+00.5= 4 5.4.5.2. 执行5.4.1.2的操作进入输出编程设置状态(见图5.4.1)ShiftEnter½øÈëÉèÖÃÊä³öÑÓ³Ùʱ¼äÉèÖÃģʽ״̬图5.4.5aIsolate TestOutput ProgramIsolate TestOutput ProgramEnter Isolate TestOutput Program 按Shift 键3次5.4.5.3. 如图5.4.5c 所示表示可设置警铃输出延时可通过键选择设置对象Shift Alarm O/P指示灯闪动Fault O/P 指示灯闪动如图5.4.5d 所示4路警铃的延迟时间大小相同 5.4.5.4.2. 进行5.4.5.2操作面板状态如图5.4.5c 所示Enter½øÈëÉèÖþ¯ÁåÊä³öÑÓ³Ùʱ¼ä²Ù×÷״̬,如图5.4.5e 所示Ｉｓｏｌａｔｅ　Ｔｅｓｔ　Ｏｕｔｐｕｔ　Ｐｒｏｇｒａｍ　Ｐｒｏｇｒａｍ　Ｓｅｌｅｃｔ＜Ｓｈｉｆｔ＞　Ｄａｙ／Ｎｉｇｈｔ　Reset SilenceResound Sounder 1 Sounder 2 Sounder 4Sounder 3 Alarm O/PFault O/PEvacuate Control EnableII O O Complies To EN 54-2图5.4.5dIsolate TestOutput ProgramSounder1 Sounder3Sounde r2常亮状态报警区故障指示灯的指示情况为警铃输出的延迟时间(图5.4.5e 指示的延迟时间为0)SelectÓÉÇø±¨¾¯Ö¸Ê¾µÆָʾ°´键选中时常亮计算警铃输出延迟时间设置完成后Enter ²¢´¢´æÉèÖýá¹ûReset ²»´¢´æÉèÖýá¹û5.4.5.5. 报警输出的延迟时间设置 5.4.5.5.1. 进行5.4.5.2操作面板状态如图5.4.5 c 所示Shift°´键如图5.4.5g 所示同时第一区报警指示灯闪烁5.4.5.5.2. 设置方式和计算与警铃输出延迟时间设置相同 Ｉｓｏｌａｔｅ　Ｔｅｓｔ　Ｏｕｔｐｕｔ　Ｐｒｏｇｒａｍ　Ｐｒｏｇｒａｍ　Ｓｅｌｅｃｔ＜Ｓｈｉｆｔ＞　Ｄａｙ／Ｎｉｇｈｔ　Enter ResetSilenceResoundSounder 1 Sounder 2 Sounder 4 Sounder 3 Alarm O/PFault O/PEvacuateControl EnableII OOComplies To EN 54-2按Enter 键图5.4.5ePower5.4.5.6. 故障输出的延迟时间设置 5.4.5.6.1. 进行5.4.5.2操作面板状态如图5.4.5c 所示Shift按Shift 键Sounder 1 Sounder 2 Sounder 4 Sounder 3 图5.4.5fPower Isolate Test Output Program<Shift> Day/Night Reset 图5.4.5gPower Alarm O/PIsolate Test Output Program <Shift> Day/NightReset次面板如图5.4.5h 所示Enter ½øÈëÉèÖùÊÕÏÊä³öÑÓ³Ùʱ¼ä²Ù×÷״̬Fault O/P 指示灯由闪烁状态变为常亮状态报警区故障指示灯的指示情况为故障输出的延迟时间情况见5.4.5.4.3Isolate Test Output Program Program<Shift> Day/NightEnter ResetSilenceResoundSounder 1 Sounder 2Sounder 4 Sounder 3 Alarm O/PFault O/PEvacuateControl EnableII OOComplies To EN 54-2按Enter 键Isolate Test Output Program Program<Shift>Day/NightResetSilenceResoundSounder 1 Sounder 2 Sounder 4 Sounder 3 Alarm O/PFault O/PEvacuateControl EnableII OOComplies To EN 54-2Isolate TestOutput Program Program<Shift> Day/NightResetSilenceResoundSounder 1 Sounder 2 Sounder 4 Sounder 3 Alarm O/PFault O/PEvacuateControl EnableIIOO Complies To EN 54-25.5. 接地故障和辅助电源设置5.5.1. 将跳线X8用短路环连接否则5.5.2. 辅助电源的输出方式选择器件位置参见图3.6.2Á¬½Ó2和3针5.6. 探测器截面积范围0.5mm2—2.5mm2ʹÓÃÆÁ±ÎµçÀÂ5.6.2. 每个回路可接15只火灾探测器和无限多个手动按钮5.6.2.1. 在回路中回路的末端接4.7kÈçÏÂͼ5.6.2a所示输出回路的接法5.7. 典型接线图ＰＳＵ图 5.7 REPEATER报警输出SOUNDER OUTPUT布线相同FIELD DEVICES有源终端VOLT-FREE CONTACT滤波器PSU接显示板BATT表2PSU 容量 输出回路最大电流内部电池容量2.0A1A7Ah备用电池工作在正常监测状态电流I1=0.13A报警分区数T 为电池工作在正常监测状态的时间I2为在报警状态下的整机总电流C=1.25[(I1ÎÞ+5V 输出３Ｍ０３无+5V 输出查主板上的保险丝F7是否断开检查主板上的继电器K7及其外围电路 不报主电和备电故障检查主板上的N6及其外围电路 探测区状态或输出检线状态 判断错误多个探测区误报警可以根据+24V 电源电压和电阻R67Ò»°ãµçÔ´µçѹΪ27V 时多个探测区误故障可以根据+24V 电源电压和电阻R68Ò»°ãµçÔ´µçѹΪ27V 时测量主板上测试点VREF_S 电压是否正常实测Ｒ６计算该测试点电压为24.7 V 多个输出回路误报故障检查插针X1—X5的设置是否正确不能储存设置结果 显示板上的D9损坏手动锁附录1技术特征1.1技术指标DC24DC24V等效电阻 １．２使用环境-10相对湿度不凝露2δװÉϸÇ外壳2线路板3µ«ËüÓÐÁ½ÖÖ½ÓÏß·½Ê½ÉÏÃæ¿ÉÒÔ°²×°·Ç±àÂë̽²âÆ÷Á¬ÏßʱҪ½«ÇøÓò×ÜÏßµÄÕý¼«Á¬½Óµ½端子上3ÆäʾÒâͼÈ總ͼ3所示需将区域总线的正极连接到端子上３其示意图如附图４所示附录2REPEATER报警输出SOUNDER OUTPUT布线相同FIELD DEVICES有源终端VOLT-FREE CONTACT滤波器PSU接显示板BATTSTARTSOUNDER++-+8+TRANSFER-LMODEDAY-+-+BATNREPEATER OUTPUTCOM 0V火灾显示盘的白天方式端子COM FIRE火灾显示盘的隔离端子FLT火灾显示盘的区域指示端子AUX SUPPLY-辅助电源端子FAULT OUTPUT COM+1~8b+1~b+8+N L主电源端子SOUNDER OUTPUT++。

...前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-93《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。

本控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。

系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。

GST5000智能报警联动控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

本手册应由专人负责，妥善保管，以备日后查用。

目录第一部分 .................................................................................................................................................................... 概述 (4)第一章公司简介 (5)第二章JB-QG-GST5000火灾报警控制器(联动型)简介 (6)第二部分 ............................................................................................................................................ 结构.安装.调试 (7)第三章JB-QG-GST5000控制器结构及配置说明 (8)3.1控制器结构及配置方式概述 (8)3.2JB-QG-GST5000控制器主机结构说明 (8)3.2.1 按键及面板设置说明 (8)3.2.2 控制器主机内部结构说明 (9)3.364路手动消防启动盘结构说明 (11)3.3.1 面板结构说明 (11)3.3.2 内部结构说明 (11)3.4LD-D02智能电源盘结构说明 (11)3.5LD-KZ08多线制控制盘结构说明 (12)3.5.1 控制盘外观说明 (12)3.5.2 控制盘背面结构及接线端子说明 (13)3.6控制器主电源盒端子说明 (13)3.7控制器典型配置及内部结构说明 (13)3.7.1 典型配置外观示意 (14)3.7.2 内部结构及连接线示意 (14)3.7.3 控制器对外接线端子说明 (15)第四章安装与调试 (16)4.1开箱检查 (16)4.2机柜的安装条件及方式 (17)4.3开机检查 (17)4.4外部设备检查 (17)4.5接线和设置 (17)4.6调试 (17)第三部分系统应用 (18)第五章一般性用户使用说明 (19)5.1开机、关机与自检 (19)5.2键盘操作前准备 (20)5.2.1 键盘的命令功能和字符功能 (20)5.2.2 数据输入的一般方法 (20)5.2.3 信息查看操作的一般方法 (21)5.3键盘解锁和锁键盘 (21)5.3.1 键盘解锁 (21)5.3.2 锁键 (21)5.4注册信息检查 (22)5.4.1 检查系统配置 (22)5.4.2 检查回路配置 (22)5.4.3 检查设备信息 (23)5.5.1 信息显示 (25)5.5.2 查看运行记录 (27)5.5.3 信息的打印 (27)5.6消音 (27)5.7火警及故障的处理 (28)5.7.1 故障的一般处理方法 (28)5.7.2 火警的一般处理方法 (28)5.8设备的隔离与取消隔离 (28)5.8.1 设备隔离 (28)5.8.2 取消隔离 (29)5.9总线制被控设备的手动启动与停动操作 (29)5.9.1 对外部设备进行手动启动操作的条件 (29)5.9.2 利用主机键盘进行的被控设备启动/停动操作 (29)5.9.3 利用手动消防启动盘进行的被控设备手动启动/停动操作 (30)5.10总线制被控设备的自动联动控制 (30)5.10.1 实现自动联动的条件 (30)5.10.2 自动联动逻辑的实现 (30)5.11气体灭火设备的启动和停止控制 (30)5.11.1 气体灭火设备的启动条件 (30)5.11.2 气体灭火设备的手动启动控制 (30)5.11.3 气体灭火设备的自动联动控制 (31)5.11.4 气体灭火设备的紧急停动控制 (32)5.12清除功能 (32)6.6启动方式设置 (32)6.7气体喷洒允许控制设置设备 (33)第四部分更进一步的说明 (33)第七章LD-KZ08多线制控制盘操作使用说明 (34)7.1多线制控制盘功能设定 (34)7.2操作使用说明 (35)7.3与LD-302B切换模块接线说明 (35)7.4多线制联动控制盘控制应用举例 (36)第八章与CRT显示系统和远程监控网络的连接 (37)8.1与CRT显示系统的连接和相关设置 (37)8.1.1连接 (37)8.1.2 地址设置 (37)8.2与远程监控网络相关设置 (38)第五部分用户须知 (39)第十章故障处理和定期检查 (39)10.1一般性故障处理 (39)10.2定期检查和更换 (40)第十一章注意事项 (43)附录一技术指标 (44)附录二设备类型表 (45)附录三标准汉字码表 (46)附录五调试表格 (52)附录六整机内部接线示意图 (53)JB-QG-GST5000火灾报警控制器（联动型）第一部分概述公司简介JB-QG-GST5000火灾报警控制器（联动型）简介第一章公司简介海湾安全技术（集团）有限公司是专业从事楼宇自动化控制系统、火灾自动报警和消防联动控制系统及相关技术产品开发、生产、销售和工程服务的高科技企业，技术力量雄厚，检测手段齐全，管理体制严格，产品技术水平和产量居全国同行业前列。

GST主机操作说明G S T主机操作说明集团标准化⼯作⼩组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#GST5000主机操作说明1、消⾳：按主机的“消⾳”键。

2、复位：按主机的“复位”键，提⽰输⼊密码按确认，主机默认密码为空。

3、屏蔽设备：按主机的“屏蔽”键，提⽰输⼊密码按确认，输⼊要屏蔽设备的6位数⼆次码，然后按“TAB”键切换到设备类型窗⼝输⼊设备类型代码按确认。

设备类型代码见后⾯附件。

4、取消屏蔽设备：按主机的“取消屏蔽”键，提⽰输⼊密码按确认，输⼊要屏蔽设备的6位数⼆次码，然后按“TAB”键切换到设备类型窗⼝输⼊设备类型代码按确认。

5、主机⾃动状态的开启：按主机的“启动⽅式”键，提⽰输⼊密码按确认，按“TAB”键把光标切换到⾃动⽅式上来，按“△＝”、“＝▽”键切换到“全部⾃动”按“确认”。

此时主机下⽅显⽰为“全部⾃动”。

（警告：⼀旦主机转换为⾃动状态主机上所有报的⽕警将按联动公式启动相应的设备，在没有在现场确认⽕警的情况下请勿将主机打为⾃动）6、主机⾃动状态的关闭：按主机的“启动⽅式”键，提⽰输⼊密码按确认，按“TAB”键把光标切换到⾃动⽅式上来，按“△＝”、“＝▽”键切换到“不允许”按“确认”。

此时主机下⽅显⽰为“⾃动禁⽌”。

7、⽓体灭⽕控制：⽓体启动有两种⽅式⼀、⼿动启动：（1）：按现场的⽓体灭⽕控制盘上相应区域的“启动喷洒”按钮持续3秒+“确认”键，延时30秒启动⽓体灭⽕。

（2）：按下现场的紧急启动按钮，此时延时30秒启动相应区域的⽓体灭⽕。

在30秒延时内，按下紧急停动按钮，可停⽌⽓体启动。

⼆、⾃动启动：将主机设置为“全部⾃动”和“喷洒允许”状态，同时现场⽓体灭⽕控制盘相应区域设置为“⾃动允许”状态。

当⽓体灭⽕区内有确认⽕警发⽣（⾄少有1个烟感，⼀个温感同时报⽕警）主机将⾃动启动相应区域的声光，延时30秒启动相应区域的⽓体灭⽕设备。

喷洒成功后相应区域的喷洒指⽰灯会闪亮。

LD-2000/240总线制联动控制器安装及使用说明书（Ver.99,2)海湾安全技术GUCF SECURITY TECHNOLOGY目录一概述－－－－－－－－－－－－－－－－－－－－－－( 2 ) 二技术指标－－－－－－－－－－－－－－－－－－－－( 2 ) 三功能介绍－－－－－－－－－－－－－－－－－－－－( 2 －3) 四按键及显示面板说明－－－－－－－－－－－－－－－( 4－6 ) 五安装结构说明－－－－－－－－－－－－－－－－－－( 7 ) 六操作使用说明－－－－－－－－－－－－－－－－－－( 8－11 ) 七一般性故障处理－－－－－－－－－－－－－－－－－( 12 ) 八注意事项－－－－－－－－－－－－－－－－－－－－( 12 )LD-2000/240总线制联动控制器是海湾公司为满足消防市场需求，根据国标《消防工程自动控制设备通用技术条件》要求，对原有GST-2000联动控制系统作了一些相应的改进后推出的一种总线制联动控制器。

本控制器功能完善，容量大，组装灵活。

具有全面的现场编程能力，可打印输出全部联动控制过程，其最大容量为240个控制点，每一个控制点均配有用于直接启动的手动操作键及被控设备动作回答指示灯，我公司生产的各类编码模块均可直接与本联动控制器相连，多线制联动控制盘LD-KZ012/018也可与本控制器直接相连，从而构成一个总线制、多线制组合的高可靠性的控制系统。

本控制器亦可与钢瓶驱动盘相连，完成对气体灭火系统的控制。

二技术指标（1）控制器容量：可接240个不同地址编码点。

（2）线制：输出类模块与控制器之间采用四总线方式连接，其中二根为无极性信号线，二根为DC24V 直流供电线（由专用电源系统供电，输入类模块一般不需要）。

与火灾报警器采用RS-485方式有极性二总线连接。

（3）手动消防启动盘：每台控制器可配接4块64点的手动消防启动盘，可完成对240个编码点的直接手动控制操作或动作回答确认。

海湾配套说明点型火灾探测器报警功能检验要求点型火灾探测器报警功能检验要求：1）点型感烟火灾探测器应在试验烟气的作用下动作，向火灾报警控制器输出火警信号。

2）点型感温火灾探测器应在试验热源的作用下动作，向火灾报警控制器输出火警信号。

类别：1）、2）A类检验器具：火灾探测器试验装置海湾消防设备线制说明海湾报警系统中，布线说明（海湾消防设备线制说明）：信号二总线：采用RVS线截面积≥1.0mm²线RS-485通讯二总线：采用RVSP屏蔽双绞线截面积≥1.0mm ²线多线制控制线：采用BV线截面积≥1.5mm²线，3根线为启动、公共、反馈DC24V电源二总线：竖井采用BV线截面积≥4.0mm ²线；平面采用BV线截面积≥2.5mm ²线消防广播二总线：采用BV线截面积≥1.5mm ²线消防电话二总线：采用RVVP屏蔽线截面积≥1.0mm²线海湾手动报警按钮防雨罩和立柱使用说明海湾常用防爆场合的手动报警按钮型号有J-SAF-GST9211（Ex）和J-SAM-GST9116。

海湾防爆手动按钮在室外安装时可采用立柱和壁挂安装两种形式，本文将介绍两种海湾防爆手报按钮室外安装配套型号及示意图。

1、J-SAF-GST9211（Ex）手动报警按钮室外立柱安装配套产品：LZ10001型防雨罩与LZ1000型立柱；壁挂安装时配套产品：LZ10002型防雨罩。

LZ10001型防雨罩与LZ1000型立柱配套安装示意图如图所示LZ10002型防雨罩采用壁挂式安装，防护等级IP65，其外型尺寸及安装示意图如图所示2、J-SAM-GST9116手动报警按钮室外立柱安装配套产品：LZ10011型防雨罩与LZ1001型立柱；壁挂安装时配套产品：LZ10011型防雨罩。

LZ10011型防雨罩与LZ1001型立柱配套安装示意图如图所示壁挂安装方式示意图如图所示海湾电话插孔8312接线末端接4.7kΩ终端电阻海湾GST-LD-8312消防电话插孔端子XT1电话线输入端，端子XT2电话线输出端，接下一个电话插孔，最末端电话插孔XT2接线端子接4.7kΩ终端电阻。

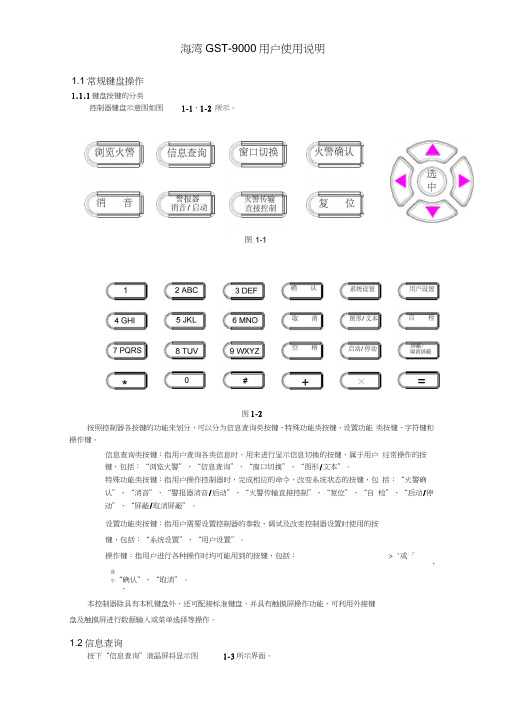

海湾GST-9000用户使用说明1.1常规键盘操作1.1.1键盘按键的分类控制器键盘示意图如图1-1、1-2 所示。

图1-2按照控制器各按键的功能来划分，可以分为信息查询类按键、特殊功能类按键、设置功能类按键、字符键和操作键。

信息查询类按键：指用户查询各类信息时，用来进行显示信息切换的按键，属于用户经常操作的按键，包括：“浏览火警”、“信息查询”、“窗口切换”、“图形/文本”。

特殊功能类按键：指用户操作控制器时，完成相应的命令，改变系统状态的按键，包括：“火警确认”、“消音”、“警报器消音/启动”、“火警传输直接控制”、“复位”、“自检”、“启动/停动”、“屏蔽/取消屏蔽”。

设置功能类按键：指用户需要设置控制器的参数、调试及改变控制器设置时使用的按键，包括：“系统设置”、“用户设置”。

操作键：指用户进行各种操作时均可能用到的按键，包括：> '或:「、选中“确认”、“取消”。

、本控制器除具有本机键盘外，还可配接标准键盘，并具有触摸屏操作功能，可利用外接键盘及触摸屏进行数据输入或菜单选择等操作。

1.2信息查询按下“信息查询”液晶屏将显示图1-3所示界面。

图1-41.2.2运行记录查询进入“ 1、运行记录查询”，可检查运行记录信息，如图 1-5所示。

运行记录包括所有的报警信息，发出的命令和进行的设置。

每条信息包括序号、信息类型 、信息发生的时间、二次码、设备类型及注释信息。

本控制器可查询系统最新发生的3200条记录。

ooai ・垃机m -it 13rwi KlLMMlOCl-J« JI ； 3« 0(]WOO ni -3B I3i JB <J1 r»nfltMM吐询理经的运行记录.久曹工玄和d 作记录一出吉骨系融注■到的请备鮭"泾毎彳弋缶的徉堀信蛊.可査看泵就中翩公丈的気卸吃播录卿燈贰的具悴内客可听帳八-厂 W 斤 Wid 九・i-F£|耳壮一飞尸 ■貶每棗联初飪式的具珮內帑可畫■豪搓附工悄电圧.ia 度.总裁逞3■數左.迪訊進柚雄 •锄圖（堰・翩盘貳敬对可杳看走花空气住抨制寻蔬片区药丰就自巩启利开 时.氓话粮志一图1-31.2.1历史记录查询选择 “1、历史记录查询”可对运行记录、火警记录和操作记录进行查询。

消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：探测部分：包括各种探测器。

整个系统管理部分：包括各型控制器。

联动控制：各种模块。

辅助部分：包括电源盘、火灾显示盘、CRT等。

探测器的作用：监视保护区，把火警信息传给控制器，包括感烟、感温、感光等多种类型。

控制器的作用：接收显示火警信息，手动自动控制联动设备。

模块的作用：接收控制器的控制灭火设备及辅助设备的指令，通过模块内的继电器使相应设备启动，同时可接收设备的动作信息。

电源盘的作用：输出直流24V电源，给模块、火灾显示盘等设备供电。

火灾显示盘的作用：在保护区内与控制器同步显示火警信息，有数字式、液晶式、图形式三种。

CRT的作用：有火警等信息时，用图形化显示具体位置，并可对联动设备进行操作。

二、开机及注意事项：1、开机顺序：（关机顺序与开机顺序相反）１）原则：先开备电开关，后开工作开关；先开电源盘（箱）开关，后开控制器开关；先开从机（包括火灾显示盘）开关，后开主机开关。

（柜式控制器开机前先打开后面的空气开关）控制器部分开机后，再打开消防电话主机、消防广播系统的卡座、功放、CRT等。

9000主机先开2机箱,再开1号机箱．关机则反之．２）说明：工作开关、备电开关位置：见具体设备及相应使用说明书，不明之处请与海湾公司技术服务部联系。

打开备电开关作用：平时给备电充电，交流掉电时备电自动投入使系统保持正常工作。

２、开机时注意事项：１）主电是否正常（交流电压显示不在187V-242ｖ之间、主电故障指示灯亮或设备报主电故障）；２）备电是否正常（备电故障指示灯亮或设备报备电故障）；３）电源盘（箱）电压输出是否正常（正常在２4－２６２7ｖ之间）；４）各个指示灯、数码管、液晶屏是否正常点亮，声音是否正常；５）是否显示总线故障，如显示表示总线短路，应立刻关机，待排除线路故障后再开机。

３、控制器开机时的正常显示过程：依次点亮指示灯、数码管，液晶屏，显示各种信息，并顺序发出各种声音（火警、故障、动作等声音），然后检测总线和通讯线上所连接的设备。

J B-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书（通用部分），海湾安全技术有限公司前言JB-QG-GST5000火灾报警控制器（联动型）是海湾公司充分调研消防市场需求，总结多年消防工程经验，融会国标GB4717-1993《火灾报警控制器通用技术条件》和GB16806－1997《消防联动控制设备通用技术条件》的要求和精神，设计的新一代报警联动一体化智能控制器。

控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。

系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。

具有全面的现场编程能力，最大容量为4840个总线制报警联动控制点。

控制器可与我公司生产的各类开关量型、模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的最佳选择。

JB-QT-GST5000火灾报警控制器（联动型）是JB-QG-GST5000火灾报警控制器（联动型）的琴台式分型产品，两款控制器的功能、操作等均相同。

JB-QG/QT-GST5000火灾报警控制器（联动型）安装使用说明书由两部分组成：通用部分(含多线制部分)和联网部分，本部分为通用部分，有关于联网的更详细说明请参见相应说明书。

本安装使用说明书应由专人负责，妥善保管，以备日后查用。

目录第一部分概述GST5000火灾报警控制器（联动型）简介第一章GST5000火灾报警控制器(联动型)简介JB-QG/QT-GST5000火灾报警控制器（联动型）（简称为控制器）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，特别适合大中型火灾报警及消防联动一体化控制系统的应用。

1.1容量大、可靠性高本控制器采用多微处理器并行处理，最多可以管理20个总线制监控点回路共计4840个总线制报警联动点。
