产品管理钣金产品结构设计资料

精心整理钣金产品结构设计资料第一章金属材料SPCC一般用钢板，表面需电镀或涂装处理SECC镀锌钢板，表面已做烙酸盐处理及防指纹处理SECC电镀法1-21.品名介绍材料规格后处理镀层厚度S ABC＊D＊ESforSteelA:EG（ElectroGalvanizedSteel）电气镀锌钢板---电镀锌一般通称JIS镀纯锌EGSECC （1）铅和镍合金合金EGSECC （2）GI(GalvanizedSteel)溶融镀锌钢板------热浸镀锌熔接性涂漆性加工性B:HC:C: 一般用D: 抽模用E: 深抽用H: 一般硬质用D: 后处理M:无处理C: 普通烙酸处理---耐蚀性良好，颜色白色化D: 厚烙酸处理---耐蚀性更好，颜色黄色化P: 磷酸处理---涂装性良好U: 有机耐指纹树脂处理(普通烙酸处理)------耐蚀性良好，颜色白色化，耐指纹性很好A:E:1-4膜厚---.测试1-5必须在镀烙酸盐后24小时，但不可超过72小时才可以用于测试，使用5%的盐水，用含盐的水汽充满箱子，试片垂直倒挂在箱子中48小时。

测试后试片的镀锌层不可全部流失，也不能看到底材或底材生锈，但是离切断层面6mm范围有生锈情况可以忽略。

1-7镀锌钢板的一般问题点.1.白锈---因结露或被水沾湿致迅速发生氢氧化锌为主要成分的白色粉末状的锈.(会导致产品质量劣化)2.红锈---因结露或被水沾湿致迅速发生氢氧化铁为主要成分的红茶色粉末状的锈.3.烙酸不均匀---黄茶色的小岛形状或线形状的花纹。

但耐蚀性没有问题。

4.1-101.2.3.烤漆电镀锌钢片对漆的选择性比冷轧钢片为严。

使用水性底漆（Waterpromer）可以确保有较强的油漆附着性.第二章塑料材质热硬化性塑料---在原料状态下是没有什么用，在某一温度下加热，经硬化作用，聚合作用或硫化作用后，热硬化塑料就会保持稳定而不能回到原料状态.硫化作用后，热硬化塑料是所有塑料中最坚硬的。

钣金产品结构设计概述钣金是一种常见的金属加工工艺，广泛应用于制造各种产品。

钣金产品结构设计是指根据使用要求和工艺要求，对钣金产品的结构进行设计。

本文将介绍钣金产品结构设计的基本原则、流程和注意事项。

基本原则1. 功能需求钣金产品的结构设计首先要满足用户的功能需求。

根据不同的用途和需求，设计师需要确定产品的形状、尺寸和功能布局。

例如，汽车的车身钣金结构设计需要考虑空间利用、安全性和美观性等因素。

2. 材料选择钣金产品结构设计需要选择适合的材料。

常用的钣金材料有冷轧板、热轧板、不锈钢板等。

根据产品的使用环境和要求，设计师需要选择合适的材料，并考虑其耐腐蚀性、强度和加工性能等因素。

3. 结构稳定性钣金产品的结构设计要保证结构的稳定性和刚度。

设计师需要通过优化结构布局、加强连接方式和增加加强件等手段，确保产品在使用过程中不发生变形或破坏。

4. 制造工艺钣金产品结构设计要考虑制造工艺。

设计师需要根据不同的钣金加工工艺，合理安排零件的加工顺序、冲压顺序和焊接顺序，以提高产品的制造效率和质量。

设计流程钣金产品结构设计的流程一般包括以下几个步骤：1. 分析需求首先，设计师需要充分理解用户的需求和技术要求。

通过与客户沟通，确定产品的功能、尺寸和外观等要素，并了解产品的使用环境和要求。

2. 初步设计根据需求分析的结果，设计师进行初步设计。

在初步设计阶段，设计师需要考虑产品的整体结构布局、零部件的连接方式和加强件的设置等因素。

3. 详细设计在初步设计的基础上，设计师进行详细设计。

详细设计阶段主要包括确定材料、优化结构布局、确定加工工艺和制定装配方案等。

4. 性能验证设计完成后，需要进行性能验证。

设计师可以使用CAD软件进行结构分析和模拟，并进行物理实验或样品测试，验证产品的结构稳定性和功能性能是否满足要求。

5. 不断改进根据性能验证的结果，设计师需要进行不断改进。

通过分析测试结果和用户的反馈，优化产品的结构设计，提高产品的性能和质量。

钣金件的结构设计_图文ppt钣金件是指由薄板材料制成的构件，具有轻质、高强度、成本低、制作周期短等特点，广泛应用于汽车、航空航天、电子设备等领域。

钣金件的结构设计是指在满足制造要求的前提下，根据使用要求和工艺条件，合理确定钣金件的整体结构及局部结构的设计方法。

1.结构设计目标和要求：结构设计的目标是使钣金件具有足够的刚度和强度，能够承受预期的载荷和应力，同时尽可能减小重量和成本。

在设计之前，需要明确钣金件的使用条件和工作环境，确定需要满足的载荷、振动、温度等要求，以及制造加工的工艺要求。

2.材料选择：钣金件的材料选择直接影响到结构设计的可行性和性能。

一般常用的钣金材料有铝合金、不锈钢、冷轧板、镀锌板等。

材料的选择应根据使用要求和工艺条件综合考虑，包括强度、刚度、耐腐蚀性、焊接性能等指标。

3.结构布局设计：结构布局设计是指确定钣金件各部分的形状、大小和连接方式。

在布局设计时，需要考虑力学原理和结构设计的要求，合理确定零件的尺寸、形状和布置，使钣金件能够满足力学性能和制造工艺的要求。

4.强度计算与优化：强度计算是钣金件结构设计的重要环节。

通过使用有限元分析等方法，计算和评估钣金件的强度和刚度，并根据计算结果进行结构优化。

优化的目标是尽可能减小钣金件的重量和成本，同时保证其足够的强度和刚度。

5.连接设计：连接设计是实现钣金件各部分的连接和固定的重要环节。

常用的连接方式有焊接、螺栓连接、铆接等。

连接设计需要考虑到连接的强度和刚度，以及连接方式对钣金件整体性能的影响。

6.表面处理设计：表面处理设计是指为了提高钣金件的耐腐蚀性和美观性，采用适当的表面处理方法。

常用的表面处理方法有喷涂、电镀、阳极氧化等。

综上所述，钣金件的结构设计需要考虑使用要求、工艺条件和材料特性等因素，并采用合理的设计方法，以满足强度、刚度和制造要求。

结构设计的优化和合理的连接设计能够使钣金件具有更好的性能和使用寿命。

同时，合适的表面处理设计能够提高钣金件的使用寿命和外观质量。

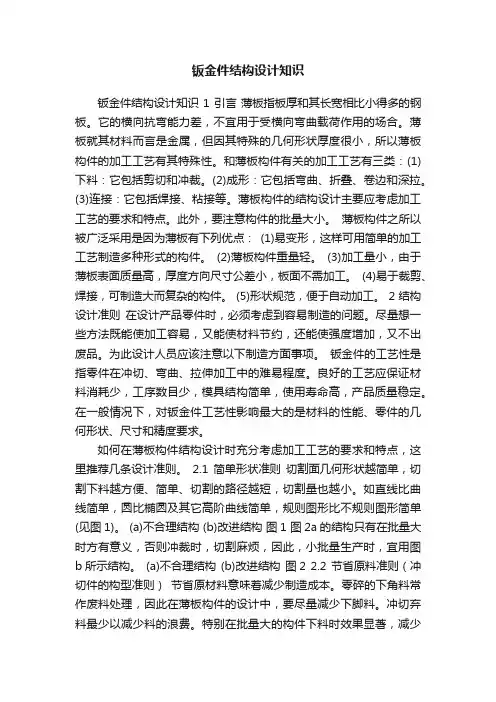

钣金件结构设计知识钣金件结构设计知识 1 引言薄板指板厚和其长宽相比小得多的钢板。

它的横向抗弯能力差，不宜用于受横向弯曲载荷作用的场合。

薄板就其材料而言是金属，但因其特殊的几何形状厚度很小，所以薄板构件的加工工艺有其特殊性。

和薄板构件有关的加工工艺有三类：(1)下料：它包括剪切和冲裁。

(2)成形：它包括弯曲、折叠、卷边和深拉。

(3)连接：它包括焊接、粘接等。

薄板构件的结构设计主要应考虑加工工艺的要求和特点。

此外，要注意构件的批量大小。

薄板构件之所以被广泛采用是因为薄板有下列优点：(1)易变形，这样可用简单的加工工艺制造多种形式的构件。

(2)薄板构件重量轻。

(3)加工量小，由于薄板表面质量高，厚度方向尺寸公差小，板面不需加工。

(4)易于裁剪、焊接，可制造大而复杂的构件。

(5)形状规范，便于自动加工。

2 结构设计准则在设计产品零件时，必须考虑到容易制造的问题。

尽量想一些方法既能使加工容易，又能使材料节约，还能使强度增加，又不出废品。

为此设计人员应该注意以下制造方面事项。

钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。

良好的工艺应保证材料消耗少，工序数目少，模具结构简单，使用寿命高，产品质量稳定。

在一般情况下，对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。

如何在薄板构件结构设计时充分考虑加工工艺的要求和特点，这里推荐几条设计准则。

2.1 简单形状准则切割面几何形状越简单，切割下料越方便、简单、切割的路径越短，切割量也越小。

如直线比曲线简单，圆比椭圆及其它高阶曲线简单，规则图形比不规则图形简单(见图1)。

(a)不合理结构 (b)改进结构图1 图2a的结构只有在批量大时方有意义，否则冲裁时，切割麻烦，因此，小批量生产时，宜用图b所示结构。

(a)不合理结构 (b)改进结构图2 2.2 节省原料准则（冲切件的构型准则）节省原材料意味着减少制造成本。

零碎的下角料常作废料处理，因此在薄板构件的设计中，要尽量减少下脚料。

钣金件结构设计知识钣金件是一种广泛应用于机械制造领域的零部件，其结构设计对于产品的质量和性能具有重要影响。

以下是钣金件结构设计的相关知识。

一、结构设计原则1.符合功能要求：结构设计应符合产品的功能要求，例如强度、刚度、密封性等。

同时要考虑到产品的使用环境和工作条件，确保产品的可靠性和稳定性。

2.简化结构：结构设计应尽量简化，减少部件的数量和复杂性。

简化结构可以降低制造成本、提高生产效率，并且更容易进行维修和维护。

3.优化工艺：结构设计应考虑到钣金件的生产工艺特点，设计合理的连接方式、成形工艺和加工工艺，以便提高产品的制造质量和效率。

4.方便装配：结构设计应考虑到钣金件的装配方式和步骤，尽量减少装配难度，提高装配速度和准确性。

5.考虑材料特性：结构设计应充分考虑所选用材料的特性，例如强度、刚度、韧性、耐腐蚀性等，以确保产品在使用过程中不会出现材料失效。

二、常见结构设计要素1.板件形状：钣金件往往由平面板件构成，其形状通常为矩形、圆形、椭圆形等，应根据产品的实际要求合理选择板件形状和尺寸。

2.连接方式：钣金件的连接方式有很多种，常见的有焊接、螺栓连接、铆接、槽连接等。

连接方式的选择应根据产品的要求和钣金件的特性进行合理选择。

3.折弯方式：钣金件的折弯方式直接影响到产品的结构和外观质量。

常见的折弯方式有V形折弯、U形折弯、Z形折弯等，根据不同材料的特点选择合适的折弯方式。

4.强度增强结构：一些情况下，为了提高钣金件的强度和刚度，需要采用一些强度增强结构，如加强筋、折边、加强块等，以增加钣金件的强度和刚度。

5.表面处理：钣金件的外表面往往需要进行一定的处理，例如喷涂、电镀、防腐处理等。

结构设计应考虑到表面处理的要求和方法，以确保产品具有良好的外观和耐腐蚀性。

三、常见结构设计问题1.焊接变形：焊接过程中，钣金件往往会发生变形，导致结构不稳定或不符合要求。

为了解决这个问题，可以在设计阶段考虑到焊接变形的因素，合理选择焊接顺序和焊接位置，使用适当的辅助工具和夹具。

——钣金类零件结构设计
1.钣金零件的选材原则
2.钣金类产品结构设计基本原则
3.1钣金零件结构设计原则
1.钣金零件的选材原则
（1）分析钣金类零件的工作条件，确定其性能要求；
（2）在满足使用性能要求前提下，尽量选择常见金属材料，降低材料成本；（3）在同一产品中，尽可能的减少材料的品种和板材厚度规格；
（4）满足性能要求前提下，也要考虑其加工工艺性能。

2.钣金类产品结构设计基本原则
（1）产品厚度均匀的原则
钣金就是厚度均匀的材料，在结构设计时应该要注意，尤其是折弯比较多的地方，很容易造成厚度不均匀。

很多三维软件中有钣金件设计模块，采用这些模块进行专业性设计就不会出现设计的产品厚度不均匀的情况。

（2）易于展平的原则
钣金件产品是由片材加工而成的，在没有加工之前，原材料是平整的，所以，在设计钣金件时，所有折弯及斜面都要能展开在同一个平面上，相互之间不能有干涉。

展开前展开后无干涉
（3）适当地选用钣金件厚度原则
钣金件厚度从0.03～4.00mm各种规格都有，但厚度越大越
难加工，就越需要大的加工设备，不良率也随之增加。

厚度应根据产品实际的功能来选择，在满足强度及功能的前提下，越薄越好，对于大部分产品，钣金件厚度应控制在1.00mm以下。

（4）符合加工工艺原则
钣金件产品要符合加工工艺，要易于制造，不符合加工工艺的产品是制造不出来的，就是不合格的设计。

例如：
图a，从设计的角度没有任何
问题，但是实际加工时，钣金件上
不要出现细长壁或者窄槽，孔距离
钣金件边缘距离不宜过小。

谢谢观看！。

钣金产品结构设计规范（IATF16949-2016/ISO9001-2015）1.0目的为更进一步地规范公司各产品设计人员对钣金工艺知识的认知和运用，推进设计的标准化，保证所设计产品合理的加工工艺性，特制定本规范。

2.0范围本规范适用于板厚≤6mm的钣金产品的结构设计。

3.0管理职责无4.0内容4.1 钣金材料的选型：4.1.1、选用常见的金属材料，减少材料规格品种；4.1.2、在同一产品中，尽可能的减少材料的品种和板材厚度规格；4.1.3、在保证零件的功能的前提下，尽量选用廉价的材料品种，并降低材料的消耗，降低材料成本；4.1.4、常用的钣金材料见下表：4.2 孔、冲裁结构设计：4.2.1、避免钣金内部、外部尖角4.2.2、间距设计A≥1.5t；B≥t；C≥1.5t；D≥1.5t；孔与弯边的最小距离X≥2t+R在拉深零件上冲孔时，见图 1-13，为了保证孔的形状及位置精度以及模具的强度，其孔壁与零件直壁之间应保持一定距离，即其距离 a1 及 a2 应满足下列要求：a1 ≥R1+0.5t，a2≥R2+0.5t。

式中 R1，R2－圆角半径；t－板料厚度。

4.2.3、冲裁件加工精度注：使用本表数值时所有孔应是一次冲出的。

注：本表适应于落料后才进行冲孔的情况。

4.3钣金折弯结构设计：4.3.1、折弯高度钣金折弯高度至少为钣金厚度的3倍加上2mm，即H≥3t+2。

如果折弯边需要电阻点焊，则折弯高度H≥12mm。

4.3.2、折弯半径折弯半径要大于最小折弯半径，但也不能太大，否则折弯反弹会加大。

4.3.3、折弯强度长而窄的折弯强度低，短而宽的折弯强度高，因此钣金折弯尽量附着在比较长的边上。

4.3.4、弯曲件的工艺孔、工艺槽和工艺缺口①在设计弯曲件时，如果弯曲件须将弯边弯曲到毛坯内边时，一般应事先在落料后加冲工艺孔、工艺槽或工艺缺口如图1-33 所示。

d－工艺孔的直径，d≥t；K－工艺缺口的宽度，K≥t。

②止裂槽或切口：一般情况下，对于一条边的一部分折弯，为了避免撕裂和畸变，应开止裂槽或切口。

钣金产品结构设计资料
在钣金产品的结构设计中，需要考虑以下几个方面：
1.产品的功能需求：首先要明确产品的功能需求，确定产品的主要功
能和使用环境。

例如，对于一个汽车车门的钣金结构设计，需要考虑车门
的开关方式、密封性能等功能需求。

2.材料的选择：根据产品的功能需求和使用环境，选择合适的材料。

钣金产品常使用的材料有钢板、铝合金板等。

材料的选择需要考虑产品的
强度、耐腐蚀性、成本等因素。

3.结构的设计：根据产品的功能需求和材料的选择，进行产品的结构
设计。

结构设计包括零部件的确定、位置的确定以及连接方式的确定。

对
于较复杂的钣金产品，可能需要进行CAD(计算机辅助设计)绘图，对产品
进行三维模拟。

4.连接方式的选择：根据产品的结构设计，确定合适的零部件之间的
连接方式。

常用的连接方式有螺栓连接、焊接等。

连接方式的选择需要考
虑产品的承载能力、耐用性等因素。

5.结构的优化：对产品的结构进行优化，以提高产品的性能和使用寿命。

优化的手段包括减少零部件的数量、提高结构的刚度和强度等。

同时
还需要考虑产品的制造工艺性和成本。

总之，钣金产品结构设计是针对钣金产品的功能需求和使用环境，通
过合适的材料选择、结构设计和连接方式选择来确定产品的结构，以保证
产品的功能和性能。

在设计过程中需要充分考虑到材料的强度、耐腐蚀性、制造工艺性等因素，以实现产品的优化设计。

《钣金产品结构设计资料》第一章金属材料一般用钢板，表面需电镀或涂装处理镀锌钢板，表面已做烙酸盐处理及防指纹处理弹性不锈钢不锈钢镀锌钢板表面的化学组成基材（钢铁），镀锌层或镀镍锌合金层，烙酸盐层和有机化学薄膜层.有机化学薄膜层能表面抗指纹和白锈，抗腐蚀及有较佳的烤漆性.的镀锌方法热浸镀锌法 :连续镀锌法（成卷的钢板连续浸在溶解有锌的镀槽中板片镀锌法(剪切好的钢板浸在镀槽中，镀好后会有锌花. 电镀法: 电化学电镀，镀槽中有硫酸锌溶液，以锌为阳极，原材质钢板为阴极.产品种类介绍.品名介绍材料规格后处理镀层厚度＊＊:（）电气镀锌钢板电镀锌一般通称镀纯锌（）铅和镍合金合金（）( ) 溶融镀锌钢板热浸镀锌非合金化，（）铅和镍合金，（）裸露处耐蚀性>>>熔接性>>>涂漆性>>>加工性>>>: 所使用的底材( ) : 冷轧( ): 热轧: 底材的种类: 一般用: 抽模用: 深抽用: 一般硬质用: 后处理: 无处理: 普通烙酸处理耐蚀性良好，颜色白色化: 厚烙酸处理耐蚀性更好，颜色黄色化: 磷酸处理涂装性良好: 有机耐指纹树脂处理(普通烙酸处理) 耐蚀性良好，颜色白色化，耐指纹性很好: 有机耐指纹树脂处理(厚烙酸处理)颜色黄色化，耐蚀性更好: 无机耐指纹树脂处理导电性: 润滑性树脂处理免用冲床油: 镀层厚物理特性膜厚含镀锌层，烙酸盐层及有机化学薄膜层，最小之膜厚需0.00356mm以上. 测试方法有磁性测试( ), 电量分析( ), 显微镜观察（）表面抗电阻一般应该小于欧姆平方公分.盐雾实验试片尺寸1.2mm, 试片需冲整捆或整叠铁材中取下，必须在镀烙酸盐后小时，但不可超过小时才可以用于测试，使用的盐水，用含盐的水汽充满箱子，试片垂直倒挂在箱子中小时。

测试后试片的镀锌层不可全部流失，也不能看到底材或底材生锈，但是离切断层面6mm范围有生锈情况可以忽略。

钣金产品结构设计规范
（IATF16949-2016/ISO9001-2015）
1.0目的
为更进一步地规范公司各产品设计人员对钣金工艺知识的认知和运用，推进设计的标准化，保证所设计产品合理的加工工艺性，特制定本规范。

2.0范围
本规范适用于板厚≤6mm的钣金产品的结构设计。

3.0管理职责
无
4.0内容
4.1 钣金材料的选型：
4.1.1、选用常见的金属材料，减少材料规格品种；
4.1.2、在同一产品中，尽可能的减少材料的品种和板材厚度规格；
4.1.3、在保证零件的功能的前提下，尽量选用廉价的材料品种，并降低材料的消耗，降低材料成本；
4.1.4、常用的钣金材料见下表：
4.2 孔、冲裁结构设计：
4.2.1、避免钣金内部、外部尖角
4.2.2、间距设计
A≥1.5t；B≥t；C≥1.5t；D≥1.5t；孔与弯边的最小距离X≥2t+R
在拉深零件上冲孔时，见图 1-13，为了保证孔的形状及位置精度以及模具的强度，其孔壁与零件直壁之间应保持一定距离，即其距离 a1 及 a2 应满足下列要求：a1 ≥R1+0.5t，a2≥R2+0.5t。

式中 R1，R2－圆角半径；t－板料厚度。

4.2.3、冲裁件加工精度
注：使用本表数值时所有孔应是一次冲出的。

注：本表适应于落料后才进行冲孔的情况。

4.3钣金折弯结构设计：
4.3.1、折弯高度
钣金折弯高度至少为钣金厚度的3倍加上2mm，即H≥3t+2。

如果折弯边需要电阻点焊，则折弯高度H≥12mm。

4.3.2、折弯半径。

钣金产品结构设计首先，在进行钣金产品结构设计前，需要对产品的功能需求进行分析和明确。

这包括确定产品的使用环境、承重要求、装配要求等。

例如，如果是汽车车身钣金产品，需要考虑到车身外观、安全性、强度等方面的要求。

如果是电子设备外壳钣金产品，需要考虑到防护性能、导热性能等方面的要求。

接下来，需要确定产品的几何形状。

这包括产品的整体尺寸、外形和内部结构。

在确定几何形状时，需要考虑到产品的功能需求和材料的可加工性。

同时，还需要进行结构强度分析和模拟，以确保产品在使用过程中能够承受外部荷载和应力，并具备足够的强度和刚度。

在确定产品的几何形状后，还需要考虑产品的结构连接方式。

这包括焊接、螺栓连接、铆接等方式。

结构连接方式的选择需要综合考虑产品的使用环境、承载要求、装配工艺和成本等因素。

不同的结构连接方式具有不同的特点和适用范围，设计师需要根据具体情况进行选择。

此外，材料选择也是钣金产品结构设计的重要一环。

不同的材料具有不同的力学性能、耐腐蚀性能和加工性能，因此需要根据产品的功能需求和工艺要求选择合适的材料。

在材料选择时，还需要考虑到成本、可用性和环境友好性等因素。

最后，加工工艺的选择也是钣金产品结构设计的重要一部分。

不同的加工工艺对产品的尺寸精度、表面质量和加工效率有着不同的影响。

钣金产品通常采用冲压、剪切、折弯、焊接等工艺，设计师需要根据产品的形状和要求选择合适的加工工艺，并进行工艺分析和优化，以提高生产效率和产品质量。

综上所述，钣金产品结构设计是一个综合性的工作，需要设计师综合考虑产品的功能需求、几何形状、结构连接方式、材料选择和加工工艺等因素，并进行优化和改进，以满足产品的性能要求和生产要求。

产品结构设计-钣金件产品结构设计是指对产品的结构进行设计和优化，以提高产品的性能、降低成本等方面的目标。

在钣金件的设计中，产品结构设计扮演着重要的角色。

本文将从产品结构设计的基本原则、设计流程以及常见的优化思路等方面进行介绍，并结合实际案例进行阐述。

首先，产品结构设计的基本原则是以功能为导向，以满足用户需求为核心。

在钣金件设计中，需要明确产品的功能和使用环境，并根据这些要求进行结构设计。

例如，对于一个机箱外壳，需要考虑其稳定性、防护性能以及美观度等因素，通过合理的结构设计来满足这些要求。

其次，产品结构设计的流程包括需求分析、概念设计、详细设计和验证等步骤。

需求分析是对用户需求进行全面的调研，了解用户的具体要求和期望。

在概念设计阶段，通过脑暴和创意思维等方法，生成多个概念，并筛选出最合适的概念进行进一步的详细设计。

详细设计阶段需要考虑结构的可行性和制造的可实施性，绘制详细的工程图，并进行材料选择等决策。

最后，通过验证和测试等手段，对产品的结构进行评估和改进。

钣金件的结构设计中存在一些常见的优化思路。

首先是减少零件数量和复杂性。

通过合理的设计和工艺规划，尽量将多个零件合并成一个，以减少加工和装配的复杂度，提高生产效率。

其次是提高结构的刚度和强度。

钣金件常常需要承受复杂的载荷，在设计中需要合理选择材料和加强薄板的刚性。

另外，提高工装和模具的利用率也是优化思路之一，通过设计统一的模块化构件，可以提高工装和模具的适用性，减少制造成本。

以汽车车身为例，汽车车身是由多个钣金零件组合而成，其结构设计需要考虑轻量化、安全性、刚度等因素。

在设计过程中，可以采用优化思路，如通过增加折边和加强筋等手段提高结构的刚性和强度；同时，可以选用高强度钢材料，以减小车身的重量；此外，还可以将零件分解成更小的模块，以提高生产效率。

综上所述，产品结构设计在钣金件设计中起到关键的作用。

通过合理的结构设计，可以提高产品的性能、降低成本、提高生产效率等方面的目标。

钣金结构件可加工性设计规范目次前言 ........................................................... 错误！未定义书签1范围和简介.1.1范围. (4)1.2简介. (4)1.3关键词. (4)2规范性引用文件. (4)3冲裁. (4)3.1冲裁件的形状和尺寸尽可能简单对称，使排样时废料最少。

. 43.2冲裁件的外形及内孔应避免尖角。

. (4)3.3冲裁件应避免窄长的悬臂与狭槽. (4)3.4冲孔优先选用圆形孔，冲孔有最小尺寸要求. (5)3.5冲裁的孔间距与孔边距. (5)3.6折弯件及拉深件冲孔时，其孔壁与直壁之间应保持一定的距离63.7螺钉、螺栓的过孔和沉头座. (6)3.8冲裁件毛刺的极限值及设计标注. (6)3.8.1冲裁件毛刺的极限值 (6)3.8.2设计图纸中毛刺的标注要求 (7)4折弯. (7)4.1折弯件的最小弯曲半径. (7)4.2弯曲件的直边高度. (8)134.2.1 一般情况下的最小直边高度要求 ....................... 8 4.2.2 特殊要求的直边高度 .................................... 8 4.2.3弯边侧边带有斜角的直边高度 (8)折弯件上的孔边距 ................................................. 8 局部弯曲的工艺切口 ............................................ 9 4.4.1 折弯件的弯曲线应避开尺寸突变的位置 ................... 9 4.4.2 当孔位于折弯变形区内，所采取的切口形式 .............. 9 带斜边的折弯边应避开变形区 . ................................. 10 打死边的设计要求 . ................................................ 10 设计时添加的工艺定位孔 . ..................................... 10 标注弯曲件相关尺寸时，要考虑工艺性 . ....................... 11 弯曲件的回弹 . (11)4.9.1 折弯件的内圆角半径与板厚之比越大，回弹就越大。

钣金产品方案范文1. 引言钣金产品制作是一种常见的金属加工方法，通过对金属板材进行切割、弯曲、焊接等工艺，制作出各种形状和尺寸的金属制品。

本文将介绍一个钣金产品方案的范文，包括产品的设计要求、制作工艺、材料选择和质量控制等方面的内容。

2. 设计要求本次钣金产品方案的设计要求如下：•产品类型：箱体结构•尺寸：长100cm、宽50cm、高30cm•材料：不锈钢板•防护等级：IP65•表面处理：喷塑3. 制作工艺3.1 制作步骤本次钣金产品的制作步骤如下：1.制作箱体的底板：根据设计要求，切割一块100cm*50cm的不锈钢板，将其弯曲成U形，得到箱体的底板。

2.制作箱体的侧壁和顶盖：根据设计要求，切割两块50cm30cm的不锈钢板，将其弯曲成柱状，得到箱体的侧壁。

再根据设计要求，切割一块100cm50cm的不锈钢板，将其弯曲成U形，得到箱体的顶盖。

3.焊接箱体的底板、侧壁和顶盖：将制作好的底板、侧壁和顶盖按设计要求进行焊接，连接成一个完整的箱体结构。

4.进行表面处理：将焊接好的箱体进行喷塑处理，增加产品的耐腐蚀性和美观性。

3.2 工艺要点在制作过程中，需要注意以下工艺要点：•切割工艺：选择合适的切割方式和工具，确保切割面光洁、尺寸准确。

•弯曲工艺：根据设计要求进行合理的弯曲角度和弯曲顺序，避免变形和开裂。

•焊接工艺：选择合适的焊接方法和焊材，确保焊缝牢固、外观美观。

•表面处理：选择合适的喷塑材料和设备，保证均匀涂层、耐久性强。

4. 材料选择本次钣金产品的材料选择如下：•底板、侧壁和顶盖：选择304不锈钢板，具有耐腐蚀性和强度较高的特点。

•焊接材料：选择与不锈钢相兼容的焊材，确保焊缝的牢固性和密封性。

•喷塑涂料：选择防腐蚀性能好，颜色鲜艳的喷塑涂料，保证产品的耐用性和美观性。

5. 质量控制为确保钣金产品的质量，需要进行以下质量控制措施：•制作前的检查：对材料的尺寸、表面质量进行检查，确保符合设计要求。

第一章金属材料SPCC 一般用钢板，表面需电镀或涂装处理SECC 镀锌钢板，表面已做烙酸盐处理及防指纹处理SUS 301 弹性不锈钢SUS304 不锈钢镀锌钢板表面的化学组成------基材（钢铁），镀锌层或镀镍锌合金层，烙酸盐层和有机化学薄膜层.有机化学薄膜层能表面抗指纹和白锈，抗腐蚀及有较佳的烤漆性.SECC的镀锌方法热浸镀锌法:连续镀锌法（成卷的钢板连续浸在溶解有锌的镀槽中板片镀锌法(剪切好的钢板浸在镀槽中，镀好后会有锌花.电镀法: 电化学电镀，镀槽中有硫酸锌溶液，以锌为阳极，原材质钢板为阴极.1-2产品种类介绍1.品名介绍材料规格后处理镀层厚度S A B C＊D＊ES for SteelA:EG （Electro Galvanized Steel）电气镀锌钢板---电镀锌一般通称JIS镀纯锌EG SECC （1）铅和镍合金合金EG SECC （2）GI (Galvanized Steel) 溶融镀锌钢板------热浸镀锌非合金化GI，LG SGCC （3）铅和镍合金GA，ALLOY SGCC （4）裸露处耐蚀性2>3>4>1熔接性2>4>1>3涂漆性4>2>1>3加工性1>2>3>4B: 所使用的底材C (Cold rolled) : 冷轧H (Hot rolled): 热轧C: 底材的种类C: 一般用D: 抽模用E: 深抽用H: 一般硬质用D: 后处理M: 无处理C: 普通烙酸处理---耐蚀性良好，颜色白色化D: 厚烙酸处理---耐蚀性更好，颜色黄色化P: 磷酸处理---涂装性良好U: 有机耐指纹树脂处理(普通烙酸处理)--- ---耐蚀性良好，颜色白色化，耐指纹性很好A: 有机耐指纹树脂处理(厚烙酸处理)---颜色黄色化，耐蚀性更好FX: 无机耐指纹树脂处理---导电性FS: 润滑性树脂处理---免用冲床油E: 镀层厚1-4物理特性膜厚---含镀锌层，烙酸盐层及有机化学薄膜层，最小之膜厚需0.00356mm以上. 测试方法有磁性测试(ASTM B499), 电量分析(ASTM B504), 显微镜观察（ASTM B487）表面抗电阻---一般应该小于0.1欧姆/平方公分.1- 5盐雾试验----试片尺寸100mmX150mmX1.2mm, 试片需冲整捆或整叠铁材中取下，必须在镀烙酸盐后24小时，但不可超过72小时才可以用于测试，使用5%的盐水，用含盐的水汽充满箱子，试片垂直倒挂在箱子中48小时。
