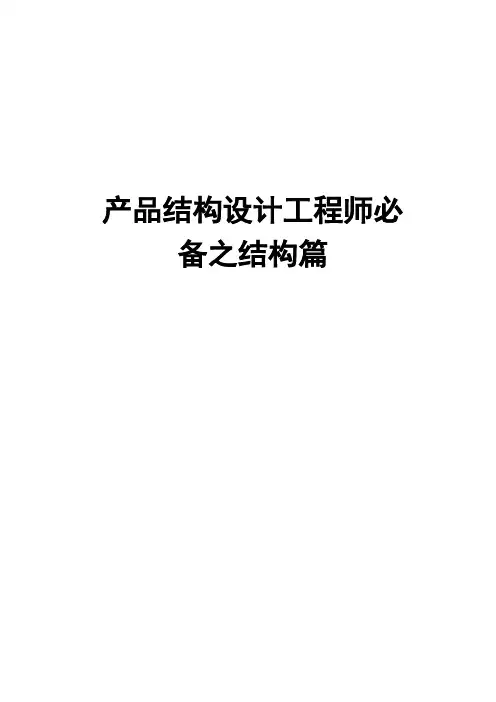

产品结构设计工程师必备之结构篇The manuscript was revised on the evening of 2021结构篇塑料的外观要求：产品表面应平整、饱满、光滑，过渡自然，不得有碰、划伤以及缩孔等缺陷。

产品厚度应均匀一致，无翘曲变形、飞边、毛刺、缺料、水丝、流痕、熔接痕及其它影响性能的注塑缺陷。

毛边、浇口应全部清除、修整。

产品色泽应均匀一致，表面无明显色差。

颜色为本色的制件应与原材料颜色基本一致，且均匀；•需配颜色的制件应符合色板要求。

•上、下壳外形尺寸大小不一致，即面刮（面壳大于底壳）或底刮（底壳大于面•壳）。

可接受面刮＜,可接受底刮＜。

所以在无法保证零段差时，尽量•使产品：面壳＞底壳。

•一般来说，上壳因有较多的按键孔，成型缩水较大，所以缩水率选择较大，•一般选%，底壳成型缩水较小，所以缩水率选择较小，一般选%。

结构设计的一般原则：力求使制品结构简单，易于成型；壁厚均匀；保证强度和刚度；根据所要求的功能决定其形状尺寸外观及材料，当制品外观要求较高时，应先通过外观造型在设计内部结构。

尽量将制品设计成回转体或对称形状，这种形状结构工艺性好，能承受较大的力，模具设计时易保证温度平衡，制品不以产生翘曲等变形。

应考虑塑料的流动性，收缩性及其他特性，在满足使用要求的前提下制件的所有转角尽可能设计成圆角或用圆弧过渡。

塑料件设计要点开模方向和分型线每个塑料产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯机构和消除分型线对外观的影响；开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

脱模斜度脱模斜度的要点脱模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。

此外，成型的方式，壁厚和塑料的选择也在考虑之列。

一般来讲，对模塑产品的任何一个侧壁，都需有一定量的脱模斜度，以便产品从模具中取出。

脱模斜度的大小可在°至数度间变化，视周围条件而定，一般以°至1°间比较理想。

转行产品结构设计工程师需要掌握的知识转行做产品结构设计工程师，开始的路一定很艰难。

但一旦入门，就意味着走出了只会打螺丝的生产线，进入到一个全新的阶段。

成功转行之后，你一定会感谢自己当初的决定。

以下是产品结构设计工程师入门需要掌握一些最基本的知识和工具。

一、国家标准、行业标准产品结构设计工程师所在的行业必定是某个细分领域。

产品在市场上销售，都会有相对应的通用国家标准或者行业标准进行约束。

比如家用电器的通标《GB 4706.1-2005 家用和类似用途电器的安全》。

以及产品特定的国家标准，比如消毒柜的特标《GB 17988-2008 食具消毒柜安全和卫生要求》。

这些标准的条款需要深入学习和了解。

我们所设计和产品结构必须是符合标准要求，符合安全性能的。

因为它直接决定设计的产品是否合规合法，能否在市场上销售。

国家标准、行业标准对于刚开始转行的结构设计工程师相对晦涩难以理解，需要通过不断开发产品，通过测试和验证所设计的产品来加深理解。

二、产品结构设计软件掌握一种或多种结构设计软件是产品结构设计工程师最基本的要求，就像吃饭要用到碗筷，必须达到非常熟练的程度。

刚开始不一定很熟练，但随着不断使用软件设计产品，最终会得心应手。

目前主流的设计软件有Creo、UG、Solidworks等，这几款软件侧重不同。

Creo 主要应用于产品结构设计，UG主要应用于模具设计与制造，Solidworks主要使用在机械设计与制造。

但软件之间通过stp通用化格式，产品结构模型都是可以相互打开和修改，所以不存在限定使用一个软件。

产品结构设计工程师一般推荐学习和使用Creo软件，它是针对产品结构设计而开发的软件。

三、材料知识工程师拿到立项书和工业设计ID后，需要根据立项书的功能、结构和外观要求选择对应的材料。

比如需要透明色的结构选择ABS、GPPS等透明材料；需要防火的结构选择ABS 阻燃、PBT+玻纤等材料；食品接触的零部件选择食品级PP等材料；根据使用的温度条件，需要耐高温的选择PP、SUS201、SUS304等材料。

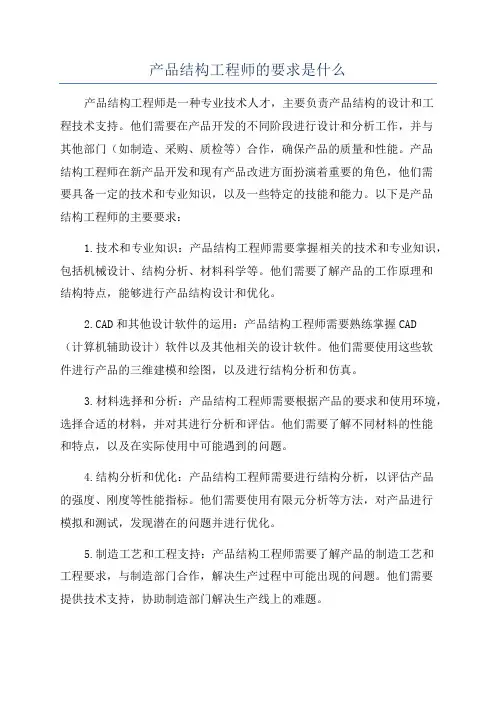

产品结构工程师的要求是什么产品结构工程师是一种专业技术人才，主要负责产品结构的设计和工程技术支持。

他们需要在产品开发的不同阶段进行设计和分析工作，并与其他部门（如制造、采购、质检等）合作，确保产品的质量和性能。

产品结构工程师在新产品开发和现有产品改进方面扮演着重要的角色，他们需要具备一定的技术和专业知识，以及一些特定的技能和能力。

以下是产品结构工程师的主要要求：1.技术和专业知识：产品结构工程师需要掌握相关的技术和专业知识，包括机械设计、结构分析、材料科学等。

他们需要了解产品的工作原理和结构特点，能够进行产品结构设计和优化。

2.CAD和其他设计软件的运用：产品结构工程师需要熟练掌握CAD（计算机辅助设计）软件以及其他相关的设计软件。

他们需要使用这些软件进行产品的三维建模和绘图，以及进行结构分析和仿真。

3.材料选择和分析：产品结构工程师需要根据产品的要求和使用环境，选择合适的材料，并对其进行分析和评估。

他们需要了解不同材料的性能和特点，以及在实际使用中可能遇到的问题。

4.结构分析和优化：产品结构工程师需要进行结构分析，以评估产品的强度、刚度等性能指标。

他们需要使用有限元分析等方法，对产品进行模拟和测试，发现潜在的问题并进行优化。

5.制造工艺和工程支持：产品结构工程师需要了解产品的制造工艺和工程要求，与制造部门合作，解决生产过程中可能出现的问题。

他们需要提供技术支持，协助制造部门解决生产线上的难题。

6.项目管理和沟通能力：产品结构工程师通常需要参与项目的管理和组织，与项目成员和其他部门进行沟通和协调。

他们需要有良好的沟通能力、团队合作精神和项目管理技能。

7.解决问题和创新能力：产品结构工程师需要具备解决问题和创新的能力。

当产品出现质量问题或性能不达标时，他们需要快速定位问题，并提出解决方案。

他们还需要进行技术创新，提出新的设计和改进方案。

8.质量意识和结果导向：产品结构工程师必须具备较高的质量意识，追求卓越的工程品质。

产品结构工程师的要求是什么作为一名产品结构工程师，您需要具备以下要求：1.学术背景：拥有相关工程学位，例如机械工程、材料工程或者结构工程等。

这些学科将为您提供必要的基础知识和技能，以便在产品结构设计和分析方面做出准确和可靠的决策。

2.技术能力：作为产品结构工程师，您需要具备扎实的技术能力。

这包括对结构设计和分析软件的熟练运用，例如CAD、CAE等。

您还需要了解和运用相关的工程标准和规范，以确保产品的设计和制造符合行业标准。

3.结构设计能力：作为产品结构工程师，您需要具备良好的结构设计能力。

这包括对产品结构的合理设计和优化，以确保产品的强度、刚度和稳定性。

您需要考虑材料的选择、结构的几何形状和连接方式等因素，以实现最佳的结构性能。

4.分析能力：作为产品结构工程师，您需要具备良好的分析能力。

这包括对产品结构的应力、变形和振动等进行分析和评估，以确保产品在各种工作条件下的正常运行。

您需要运用数学和物理原理，以及工程软件来进行结构分析，以便预测和解决潜在的问题。

5.问题解决能力：作为产品结构工程师，您需要具备良好的问题解决能力。

您需要能够识别和分析产品结构中存在的问题，并提出可行的解决方案。

这可能涉及到设计修改、材料更换或者加强结构等措施，以确保产品的质量和安全性。

6.团队合作能力：作为产品结构工程师，您需要具备良好的团队合作能力。

您可能需要与其他工程师、设计师和制造人员等合作，以确保产品的设计和制造的顺利进行。

您需要与他人进行有效的沟通和协调，共同解决问题和实现项目目标。

7.持续学习能力：作为产品结构工程师，您需要具备持续学习的能力。

由于技术和行业的不断发展，您需要不断更新和提升自己的知识和技能，以适应新的技术和工程标准。

您可以通过参加培训课程、研讨会和专业会议等方式来不断学习和提升自己。

总结起来，作为一名产品结构工程师，您需要具备扎实的学术背景和技术能力，良好的结构设计和分析能力，以及问题解决和团队合作能力。

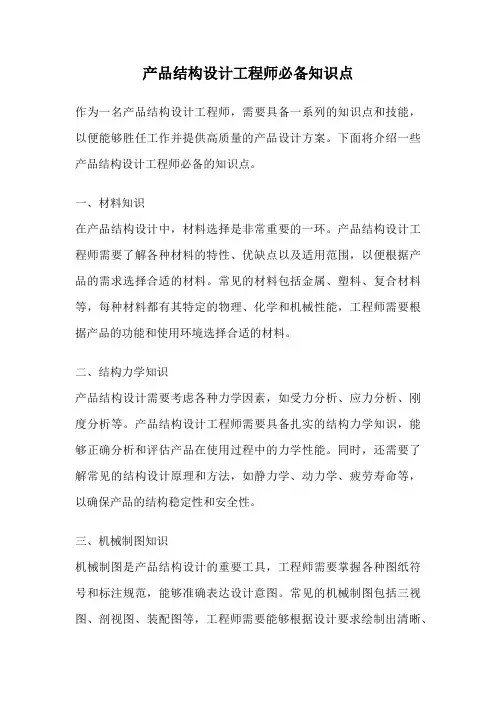

产品结构设计工程师必备知识点作为一名产品结构设计工程师，需要具备一系列的知识点和技能，以便能够胜任工作并提供高质量的产品设计方案。

下面将介绍一些产品结构设计工程师必备的知识点。

一、材料知识在产品结构设计中，材料选择是非常重要的一环。

产品结构设计工程师需要了解各种材料的特性、优缺点以及适用范围，以便根据产品的需求选择合适的材料。

常见的材料包括金属、塑料、复合材料等，每种材料都有其特定的物理、化学和机械性能，工程师需要根据产品的功能和使用环境选择合适的材料。

二、结构力学知识产品结构设计需要考虑各种力学因素，如受力分析、应力分析、刚度分析等。

产品结构设计工程师需要具备扎实的结构力学知识，能够正确分析和评估产品在使用过程中的力学性能。

同时，还需要了解常见的结构设计原理和方法，如静力学、动力学、疲劳寿命等，以确保产品的结构稳定性和安全性。

三、机械制图知识机械制图是产品结构设计的重要工具，工程师需要掌握各种图纸符号和标注规范，能够准确表达设计意图。

常见的机械制图包括三视图、剖视图、装配图等，工程师需要能够根据设计要求绘制出清晰、准确的图纸，以便制造和加工。

四、CAD软件应用现代产品结构设计工程师离不开CAD软件的应用。

CAD软件可以提高设计效率和精度，工程师需要熟练掌握CAD软件的操作技巧，能够使用软件进行建模、装配和分析。

此外，还需要了解CAD软件的各种功能和扩展应用，以便更好地支持产品设计和优化。

五、产品制造工艺知识产品结构设计需要考虑到制造工艺的要求和限制。

工程师需要了解常见的制造工艺，如铸造、锻造、冲压、焊接等，以便设计出可实际制造的产品结构。

此外，还需要了解产品装配的工艺要求，如零件的加工精度、配合间隙等，以确保产品能够顺利装配和使用。

六、产品测试与验证产品结构设计完成后，还需要进行测试和验证。

工程师需要了解产品测试的方法和标准，能够设计出相应的测试方案和工装。

同时，还需要分析和评估测试结果，对产品进行优化和改进，以提高产品的性能和可靠性。
