主变保护

主变保护原理及调试方法主变保护是电力系统中最重要的保护之一，主要用于保护主变电站及其上下级设备的安全稳定运行。

主变保护的原理是在保证主变电站稳定运行的基础上，对主变及其连接线路的故障进行快速鉴别和切除，以防止更广泛的故障扩展。

调试主变保护的方法主要有以下三个方面：一、检查主变保护装置的配置和设置1.确认主变保护装置的型号和版本，检查是否与设计要求一致；2.检查主变保护装置的通信设置，包括通信接口、通信地址等是否正确；3.检查主变保护装置的保护定值设置，包括过流保护定值、间歇动作时间、时间限制定值等是否合理；4.检查主变保护装置的故障录波设置，确保能够记录故障发生前的电流、电压等信息。

二、进行保护信号的测试和验证1.对主变保护的各个元件进行测试，包括电压互感器、电流互感器、保护开关等，确保信号的正确输出；2.对保护信号进行验证，与实际电网数据进行对比，确保保护装置能够正确鉴别故障；3.对主变保护的各个功能进行测试，包括过流保护、差动保护、方向保护、欠频保护等，确保各功能齐全且工作正常。

三、进行系统联动和自动化测试1.对主变保护与其他保护装置进行联动测试，包括电网侧保护、变压器侧保护等，确保保护装置之间的协调动作；2.对自动化功能进行测试，包括自动重合闸、自动调压、自动开关等，确保自动化功能正常工作；3.进行应急停电和恢复供电测试，模拟实际故障情况，验证保护装置的响应速度和过程控制能力。

除了上述方法，还应注意以下几个调试要点：1.检查保护回路的接线和接地，确保保护信号传输的可靠性；2.定期对保护装置进行校准和维护，保证其工作的可靠性和准确性；3.在调试过程中，注意保护装置的动作记录和故障录波分析，找出问题所在，并进行相应调整；4.保护设置要符合实际运行情况，对于特殊情况或系统变动，要及时调整保护定值；5.保持与设备厂家和运维人员的沟通交流，及时了解新技术和装置。

总之，主变保护的调试是一个复杂而细致的过程，需要运用多种方法和手段来保证保护装置的正确配置和可靠性。

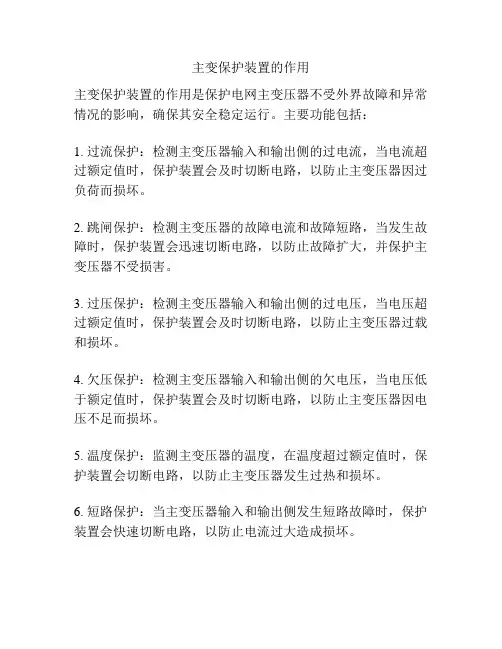

主变保护装置的作用
主变保护装置的作用是保护电网主变压器不受外界故障和异常情况的影响，确保其安全稳定运行。

主要功能包括：
1. 过流保护：检测主变压器输入和输出侧的过电流，当电流超过额定值时，保护装置会及时切断电路，以防止主变压器因过负荷而损坏。

2. 跳闸保护：检测主变压器的故障电流和故障短路，当发生故障时，保护装置会迅速切断电路，以防止故障扩大，并保护主变压器不受损害。

3. 过压保护：检测主变压器输入和输出侧的过电压，当电压超过额定值时，保护装置会及时切断电路，以防止主变压器过载和损坏。

4. 欠压保护：检测主变压器输入和输出侧的欠电压，当电压低于额定值时，保护装置会及时切断电路，以防止主变压器因电压不足而损坏。

5. 温度保护：监测主变压器的温度，在温度超过额定值时，保护装置会切断电路，以防止主变压器发生过热和损坏。

6. 短路保护：当主变压器输入和输出侧发生短路故障时，保护装置会快速切断电路，以防止电流过大造成损坏。

综上所述，主变保护装置的作用是保护主变压器的安全运行，防止其因故障和异常情况而受损。

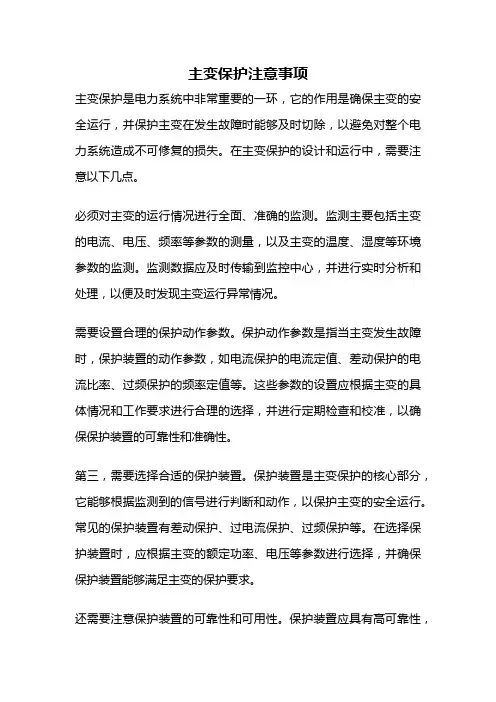

主变保护注意事项主变保护是电力系统中非常重要的一环，它的作用是确保主变的安全运行，并保护主变在发生故障时能够及时切除，以避免对整个电力系统造成不可修复的损失。

在主变保护的设计和运行中，需要注意以下几点。

必须对主变的运行情况进行全面、准确的监测。

监测主要包括主变的电流、电压、频率等参数的测量，以及主变的温度、湿度等环境参数的监测。

监测数据应及时传输到监控中心，并进行实时分析和处理，以便及时发现主变运行异常情况。

需要设置合理的保护动作参数。

保护动作参数是指当主变发生故障时，保护装置的动作参数，如电流保护的电流定值、差动保护的电流比率、过频保护的频率定值等。

这些参数的设置应根据主变的具体情况和工作要求进行合理的选择，并进行定期检查和校准，以确保保护装置的可靠性和准确性。

第三，需要选择合适的保护装置。

保护装置是主变保护的核心部分，它能够根据监测到的信号进行判断和动作，以保护主变的安全运行。

常见的保护装置有差动保护、过电流保护、过频保护等。

在选择保护装置时，应根据主变的额定功率、电压等参数进行选择，并确保保护装置能够满足主变的保护要求。

还需要注意保护装置的可靠性和可用性。

保护装置应具有高可靠性，能够在主变发生故障时及时、准确地进行动作。

同时，保护装置应具有高可用性，能够在各种环境条件下正常工作，并能够抵御各种外界干扰和故障。

还需要进行定期的维护和检修。

定期的维护和检修是确保主变保护装置正常运行的重要措施。

维护和检修内容包括保护装置的清洁、紧固件的检查、接线端子的检查、保护装置的功能测试等。

定期的维护和检修能够及时发现和排除保护装置的故障，保证主变的安全运行。

还需要加强对主变保护人员的培训和学习。

主变保护人员应具备一定的电力知识和保护装置操作技能，能够熟练掌握主变保护的原理和操作方法，并能够快速、准确地处理主变保护装置的故障和异常情况。

主变保护是电力系统中非常重要的一环，需要注意以上几点。

只有做好主变保护的监测、设置保护动作参数、选择合适的保护装置、确保装置的可靠性和可用性、定期维护和检修以及加强人员培训等工作，才能确保主变的安全运行，保护电力系统的稳定运行。

主变差动保护的保护范围
主变差动保护是一种用于保护变压器的保护装置，其保护范围主要包括以下几个方面：
1. 变压器绕组内部故障：主变差动保护可以检测到变压器绕组内部的短路故障，如匝间短路、相间短路等。

当发生这些故障时，差动电流会迅速增加，从而触发保护装置动作，快速切断变压器与电网的连接，避免故障进一步扩大。

2. 变压器套管故障：主变差动保护还可以保护变压器的套管。

当套管发生故障，如套管闪络、套管破裂等，也会导致差动电流的增加，从而触发保护动作。

3. 主变引出线故障：主变差动保护也能对主变引出线故障起到保护作用。

当主变引出线发生短路故障时，差动电流同样会增加，保护装置能够及时检测到并采取保护措施。

需要注意的是，主变差动保护的保护范围主要针对变压器内部故障和引出线故障，对于变压器外部故障，如母线故障、线路故障等，差动保护可能无法提供有效的保护。

在实际应用中，主变差动保护需要与其他保护装置相配合，以实现对变压器的全面保护。

同时，保护装置的设置和整定需要根据变压器的具体参数和运行情况进行合理配置，确保其在故障发生时能够快速、准确地动作，保障变压器的安全运行。

如果你需要更详细的信息，建议咨询专业的电力工程师或相关技术人员。

主变保护的原理及调试主变保护是电力系统中关键的保护之一，它主要用于对主变压器进行保护，以防止主变压器由于外界故障或内部故障引起的损坏。

主变保护主要包括差动保护、过流保护和继电保护。

1.差动保护：差动保护是主变保护的最主要的保护方式。

它基于主变压器两侧电流的差值来判断是否有故障发生。

差动保护装置通过将主变压器两侧的电流进行比较，如果两侧电流之差超过设定值，就会判定为故障，从而触发保护动作。

差动保护装置一般由差动电流继电器和判据继电器组成。

差动电流继电器通过测量主变压器两侧电流来判断是否有故障，而判据继电器用来对差动电流继电器的输出信号进行判别，并进行相应的动作信号输出。

2.过流保护：过流保护是为了防止主变压器由于过电流引起的损坏。

过流保护一般采用了方向性元件来判别过电流的方向，从而确定保护方向。

过流保护装置通过测量主变压器的电流，并与设定的电流值进行比较。

如果测量到的电流超过设定值，就判定为过电流，触发保护动作。

过流保护装置一般由过流继电器和方向继电器组成，过流继电器进行电流测量和保护判别，方向继电器用于判断过电流的方向。

3.继电保护：继电保护用于检测主变压器的各种参数是否在正常范围内，如温度、压力、流量等。

继电保护装置一般由继电器和传感器组成，传感器用于检测各种参数，继电器用于进行保护判别并输出保护信号。

1.校验设备：首先需要校验主变保护装置和相关设备的准确性和完好性。

包括校验差动电流继电器和过流继电器的准确性，以及校验方向继电器和传感器的准确性。

2.参数设置：根据实际情况，设置差动保护和过流保护的参数，包括差动电流继电器的设定值、过流继电器的设定值和方向继电器的设置。

3.动作测试：对主变保护系统进行动作测试，以测试保护装置的可靠性和动作速度。

动作测试可以通过人工模拟故障来实现，如短路和过电流。

4.定期检查：需要定期对主变保护系统进行检查，包括对差动电流继电器和过流继电器的检查，以及传感器的检查。

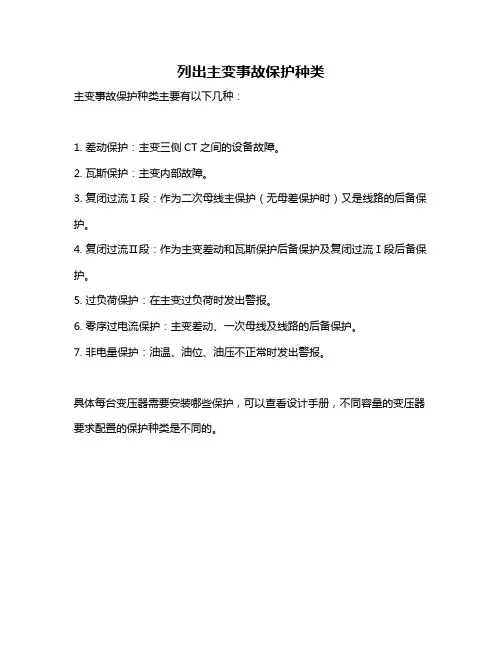

列出主变事故保护种类
主变事故保护种类主要有以下几种：
1. 差动保护：主变三侧CT之间的设备故障。

2. 瓦斯保护：主变内部故障。

3. 复闭过流Ⅰ段：作为二次母线主保护（无母差保护时）又是线路的后备保护。

4. 复闭过流Ⅱ段：作为主变差动和瓦斯保护后备保护及复闭过流Ⅰ段后备保护。

5. 过负荷保护：在主变过负荷时发出警报。

6. 零序过电流保护：主变差动、一次母线及线路的后备保护。

7. 非电量保护：油温、油位、油压不正常时发出警报。

具体每台变压器需要安装哪些保护，可以查看设计手册，不同容量的变压器要求配置的保护种类是不同的。

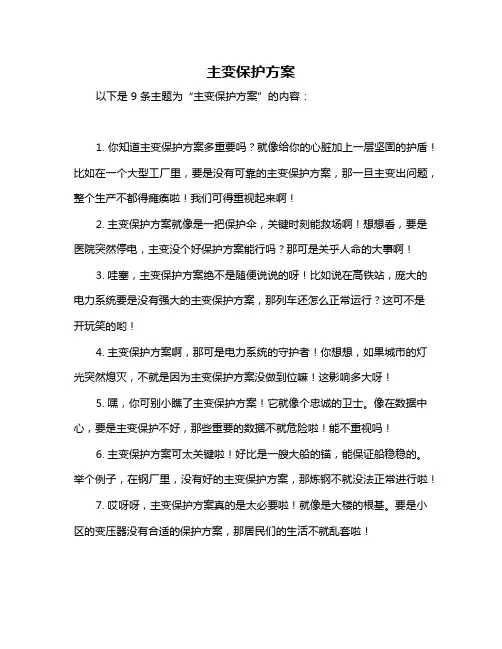

主变保护方案
以下是 9 条主题为“主变保护方案”的内容：
1. 你知道主变保护方案多重要吗？就像给你的心脏加上一层坚固的护盾！比如在一个大型工厂里，要是没有可靠的主变保护方案，那一旦主变出问题，整个生产不都得瘫痪啦！我们可得重视起来啊！
2. 主变保护方案就像是一把保护伞，关键时刻能救场啊！想想看，要是医院突然停电，主变没个好保护方案能行吗？那可是关乎人命的大事啊！
3. 哇塞，主变保护方案绝不是随便说说的呀！比如说在高铁站，庞大的电力系统要是没有强大的主变保护方案，那列车还怎么正常运行？这可不是开玩笑的哟！
4. 主变保护方案啊，那可是电力系统的守护者！你想想，如果城市的灯光突然熄灭，不就是因为主变保护方案没做到位嘛！这影响多大呀！
5. 嘿，你可别小瞧了主变保护方案！它就像个忠诚的卫士。

像在数据中心，要是主变保护不好，那些重要的数据不就危险啦！能不重视吗！
6. 主变保护方案可太关键啦！好比是一艘大船的锚，能保证船稳稳的。

举个例子，在钢厂里，没有好的主变保护方案，那炼钢不就没法正常进行啦！
7. 哎呀呀，主变保护方案真的是太必要啦！就像是大楼的根基。

要是小区的变压器没有合适的保护方案，那居民们的生活不就乱套啦！
8. 主变保护方案真的超级重要的好不好！类似于汽车的刹车系统。

想象一下，要是电力输送的主变随便出问题，这影响得多大呀！
9. 主变保护方案就是保障啊！就和人的免疫系统一样。

比如在核电站，没有万全的主变保护方案，那后果简直不堪设想！所以说，一定要有完美的主变保护方案才行啊！
结论：主变保护方案绝对是电力领域不可或缺的关键部分，我们必须高度重视并精心设计实施，确保其能发挥最大作用来保障电力系统的稳定可靠运行。

主变保护一、主变压器保护的配置1、主保护配置：（1）二次谐波制动和波形制动相配合的比率差动保护；（2）差流速断保护；2、后备保护配置：零序电流、零序过电压；3、非电量保护：主变重瓦斯、轻瓦斯；主变温度；机组负序电流、电压；失灵保护引入等。

二、主变压器保护的特点1、为了保护机组，必须实现主变高压侧开关全部三相跳闸后，立即联跳主变低压侧开关。

2、高压侧零序过流设两段时限，分别动作跳高压侧开关和低压侧开关。

但是两段时限必须整定为相同的时间定值：即t1=t23、间隙零序电流保护只设一段时限，短延时跳两侧开关：t=0.5s4、本装置不仅有启动失灵保护的回路，还具有失灵保护动作出口本保护装置的回路。

5、装置通过主变中性点地刀辅助接点信号，判断中性点直接接地零序保护和间隙接地保护。

三、保护动作条件及后果1、差动保护：反映主变内部相间短路，高压侧单相接地短路及主变匝间层间短路故障。

上述故障突变量电流分量大于或等于整定值保护瞬时动作出口，跳两侧开关。

2、差流速断保护：当任一相差动电流大于差动速断整定值时瞬时动作出口，跳两侧开关。

3、重瓦斯保护：反映主变器内部故障时，短路电流产生的电弧使变压器油和其他绝缘材料分解，而产生的大量可燃（称瓦斯气体）气体。

当变压器内部发生严重故障，瓦斯气体越多，流速越快。

瓦斯保护就是利用变压器油受到热分解所产生的热气流和热油流来动作保护，保护动作瞬时出口，跳两侧开关。

4、变压器油温过高保护：由于各种原因，如水冷式变压器冷却水中断、循环油泵电源中断、风冷式风机电源中断、负荷不平衡以及过负荷等致使变压器油温上升到整定值，并经一定延时（极限温度外）保护动作出口，跳两侧开关。

5、零序保护：作为变压器内部接地短路故障的近后备保护和外部接地短路时的远后备保护。

保护由两种方式构成：反映接地短路后出现的零序电流和反映接地短路后出现的零序过电压。

此保护是在主保护拒绝动作的情况下经过一定的延时动作出口，跳两侧开关。

主变保护装置原理主变保护装置是电力系统中一种重要的保护装置，用于保护电力系统中的主变压器。

主变保护装置通过检测主变的电流、电压和温度等参数，以及与其相关的保护逻辑，实现对主变的保护和控制。

主变保护装置的原理主要包括测量原理、比较判断原理和动作原理三个方面。

测量原理是主要的基础，主要是通过电流互感器和电压互感器对主变的电流和电压进行测量。

电流互感器将主变的电流变换为比例较小的次级电流，通过次级电流传感器进行测量。

电压互感器将主变的电压变换为比例较小的次级电压，通过次级电压传感器进行测量。

同时，测量原理还包括对主变温度的测量，通常采用温度传感器进行测量，如热电偶或温度变送器等。

比较判断原理是主变保护装置中的核心环节，主要是通过比较测量得到的电流、电压和温度与设定值进行比较，从而判断主变是否处于异常状态。

比较判断的依据通常是主变的额定参数和工作条件，比如主变的额定电压、额定电流、额定频率、额定温度等。

若测量值超过或不满足设定值范围，则认为主变存在异常，触发相应的保护动作。

动作原理是主变保护装置实施保护的具体手段。

当比较判断结果确认主变处于异常状态时，主变保护装置会采取相应的保护动作，从而保护主变不受损害。

常见的保护动作包括断开主变的电源供应，切断主变与电力系统之间的连接，保护设备的出口开关动作等。

除了上述的基本原理外，主变保护装置还有一些其他的功能和特点。

例如，主变保护装置通常具有灵敏度高、动作速度快的特点，可以在主变发生异常时迅速作出保护动作。

另外，主变保护装置还可以实现对主变的状态监测和在线诊断等功能，通过对主变的状态参数进行实时监测和分析，判断主变的设备状况是否正常。

总的来说，主变保护装置通过测量、比较和判断主变的电流、电压和温度等参数，实现对主变的保护和控制。

主变保护装置的实施原理是基于对主变正常工作状态和异常状态的判别，以及相应的保护动作。

同时，主变保护装置还具有灵敏度高、动作速度快的特点，并且可以实现主变状态的监测和诊断等功能。

主变保护基本原理主变保护是电力系统中的一项重要保护措施，旨在保护和确保主变输入和输出系统的安全运行。

主变保护通常由多种保护装置和保护原理组成，包括差动保护、整流器保护、绕组保护和冷却系统保护等。

下面将详细介绍主变保护的基本原理。

1.差动保护差动保护是主变保护中最主要和常见的保护原理之一、它基于主变的输入和输出绕组之间的电流差异来判断是否存在故障。

差动保护装置通过将输入和输出绕组上的电流进行比较，如果差值超过设定的阈值，就会启动保护动作，以防止电流流向故障点。

这种保护原理适用于各种故障类型，如相间短路、相接地短路和三相接地故障等。

2.整流器保护整流器保护是主变保护中另一个重要的保护原理。

主变的输入和输出系统通常涉及使用整流器来控制电流流向。

整流器是一种电力变换装置，用于将交流电转换为直流电，保证主要设备的安全运行。

整流器保护主要关注整流器输入和输出之间的电流和电压的波动。

当整流器输入或输出电流和电压异常时，保护装置会立即切断电源，并发出警告信号，以确保设备的安全运行。

3.绕组保护绕组保护是主变保护的另一个关键原理。

主变绕组是主要的能量传递和转换部分，在电力系统运行中非常重要。

绕组保护通常通过监测绕组的电流和电压来确保其正常运行。

当电流或电压超过额定值时，保护装置会切断电源，以防止绕组因过载而损坏。

此外，绕组保护还可以监测绕组的温度变化，当温度超过安全范围时，保护装置同样会启动保护动作。

4.冷却系统保护冷却系统保护是主变保护的一个重要组成部分。

主变的运行过程会产生大量热量，因此必须配备冷却系统以确保设备的正常运行。

冷却系统保护主要关注冷却系统的操作情况和性能，例如风扇和水泵等。

保护装置会监测冷却系统的工作状态，一旦发现异常，比如故障或过载，就会切断电源，并发出警告信号，以保证设备的安全运行。

总的来说，主变保护是电力系统中必不可少的一项保护措施，它通过多种保护原理和装置来确保主变输入和输出系统的安全运行。

主变保护定值的计算选择定值原则1.保护可靠性原则：保护装置应当能够可靠地识别故障类型，并快速启动保护操作。

2.经济性原则：保护装置应当尽量减少定值的数量和复杂度，以降低维护和运维成本。

3.灵敏性原则：保护装置应当对故障信号有较高的灵敏度，以尽快检测到故障并发出保护信号。

定值计算方法1.故障仿真：根据主变的参数和电力系统的拓扑结构，使用仿真软件对各种故障模式进行仿真，得到故障电流和电压的波形数据。

2.定值选择：根据故障仿真结果和定值选择原则，选择合适的保护定值。

这一步骤需要根据具体的保护装置的技术规格进行，可以参考保护装置的厂家手册。

3.定值计算：根据定值选择结果和保护装置的技术参数，进行定值计算。

一般来说，定值计算需要涉及故障电流的选择、整定系数的选择、时间延迟的设置等。

这些参数都与保护装置的技术规格和要求有关。

4.定值检验：将计算得到的定值输入保护装置中，进行装置的模拟操作和测试，检验定值的准确性和可行性。

在这一步骤中，需要模拟各种故障情况和正常操作情况，检验保护装置是否能够正确地进行保护操作。

定值检验定值检验是保护装置调试的重要环节，它能够发现保护装置定值的问题和故障。

1.故障仿真的准确性：故障仿真结果的准确性将直接影响定值的选择和计算。

因此，在进行定值计算之前，需要确保故障仿真的输入数据和参数都是准确的。

2.定值的合理性：定值选择和计算的结果应当是合理的，符合电力系统的实际情况和保护装置的要求。

如果定值出现了不合理的情况，需要进行调整和优化。

3.定值的可行性：定值应当能够适应各种故障情况和工作条件。

在进行定值检验时，需要模拟各种故障和操作模式，检验定值的可行性和稳定性。

4.测试装置的正确性：在进行定值检验时，需要使用正确的测试装置和设备，确保测试结果的准确性。

同时，需要检查测试装置的参数和配置是否正确。

总结主变保护定值的计算是电力系统中的重要工作，它保证了主变在故障发生时能够及时保护自身和整个系统。

电力变电所主变保护设计电力变电站是供电网络中不可或缺的基础设施，而其中主变电设备则是电力变电所中最重要的元件之一。

主变电设备一旦出现故障，则可能导致所供电区域停电或发生严重的电气事故，因此主变电设备保护必须得到保证。

本文旨在讲述电力变电所主变保护设计的相关问题，主要包括保护原理、保护装置、保护选择和调试等方面。

一、保护原理主变电设备的保护原理主要有过流保护、短路保护、接地保护和油温保护等。

其中，过流保护是指在变压器正常运行时，当主回路中的电流突然增大到一定程度时，保护装置可以及时地断开该电路，以避免主变电设备的损坏。

短路保护是指主变设备在发生短路时，及时断开故障区域的电路以避免故障扩大。

接地保护是指当主变电设备出现接地故障时，立即对故障线路进行断开。

油温保护则是通过感应油中的温度传感器，监测主变设备油温是否超过规定范围，在判断油温异常时进行保护。

二、保护装置保护装置可分为继电器型保护和智能型保护两类。

继电器型保护是基于电磁式继电器原理设计的，其特点是反应速度快、容错率高，但是设置和调节比较麻烦。

智能型保护则是基于微处理器原理进行设计的，其特点是功能强大、设置方便、自诊断能力强，但是价格比较高。

综合考虑，在现代电力变电所中，通常采用智能型保护进行主变设备保护。

三、保护选择保护选择主要指针对不同电力变电站的不同特点，采用不同的保护措施。

一般来说，要考虑主变设备电气特性、安装环境、运行条件、备用容量等因素。

例如，在弹性供电体系中，由于电网削峰填谷的灵活性比较强，因此可以选择相对较简单的短路保护措施；而在节能环保型电力变电站中，由于变压器运行时间较长，考虑到变压器故障对环保的影响，应该重点考虑油温保护。

四、调试保护装置的调试是保证主变设备保护性能的重要环节，调试的主要步骤如下：1、仔细阅读装置说明书，了解其原理和功能特点。

2、进行装置接线和功能设置，同时进行模拟测试，确保装置的基本功能正常。

3、安装调试工具，对保护装置进行真实性验证。

主变指的是一个单位或者变电站的总降压变压器，其容量一般比较大。

其他的变压器作为配电来使用，一般称为配电变压器，容量稍小。

关于主变的保护，作为主变压器，一般来说容量比较大，要求工作的可靠性较高。

对于不同容量的变压器，所要求装设的保护类别也不尽相同。

对于一般的主变来讲，主保护包括：1、瓦斯保护，具有有载调压功能时，包含本体瓦斯和有载瓦斯两个部分，且一般重瓦斯动作于跳闸，轻瓦斯报信号。

2、变压器纵连差动保护，一般采用三相式。

后备保护用于在主保护故障拒动情况下，保护变压器。

一般包含：1、高压侧复合电压启动的过电流保护；2、低压侧复合电压启动的过电流保护；3、防御外部接地短路的零序电流、零序电压保护；4、防止对称过负荷的过负荷保护；5、和高压侧母线相联的保护：高压侧母线差动保护、断路器失灵保护；6、和低压侧母线相联的相关保护：低压侧母线差动保护等。

具体每台变压器需要安装那些保护，可以查看设计手册，不同容量的变压器要求配置的保护种类是不同的。

1.在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0。

如果在三相四线中接入一个电流互感器，这时感应电流为零。

当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流）。

这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件跳闸。

这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。

主保护指能满足系统稳定性和设备安全性的要求。

能快速有选择性的切除被保护设备和线路的故障的保护。

后备保护指，当主保护或断路器拒动时，用来切除故障的保护。

后备保护分为选后备保护和近后备保护。

选后备保护指，当主保护拒动时，相邻线路或电器设备保护动作来切除故障，来实现的后备保护。
