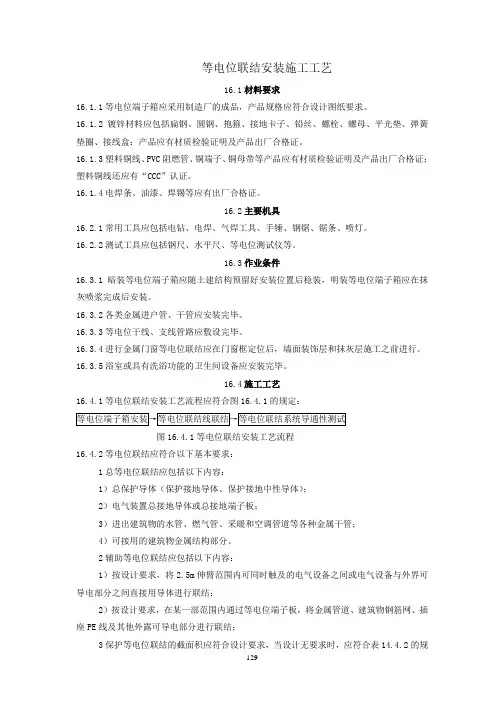

等电位联结安装施工工艺16.1材料要求16.1.1等电位端子箱应采用制造厂的成品,产品规格应符合设计图纸要求。
16.1.2镀锌材料应包括扁钢、圆钢、抱箍、接地卡子、铅丝、螺栓、螺母、平光垫、弹簧垫圈、接线盒;产品应有材质检验证明及产品出厂合格证。
16.1.3塑料铜线、PVC阻燃管、铜端子、铜母带等产品应有材质检验证明及产品出厂合格证;塑料铜线还应有“CCC”认证。
16.1.4电焊条、油漆、焊锡等应有出厂合格证。
16.2主要机具16.2.1常用工具应包括电钻、电焊、气焊工具、手锤、钢锯、锯条、喷灯。
16.2.2测试工具应包括钢尺、水平尺、等电位测试仪等。
16.3作业条件16.3.1暗装等电位端子箱应随土建结构预留好安装位置后稳装,明装等电位端子箱应在抹灰喷浆完成后安装。
16.3.2各类金属进户管、干管应安装完毕。
16.3.3等电位干线、支线管路应敷设完毕。
16.3.4进行金属门窗等电位联结应在门窗框定位后,墙面装饰层和抹灰层施工之前进行。
16.3.5浴室或具有洗浴功能的卫生间设备应安装完毕。
16.4施工工艺16.4.1等电位联结安装工艺流程应符合图16.4.1的规定:等电位端子箱安装→等电位联结线联结→等电位联结系统导通性测试图16.4.1等电位联结安装工艺流程16.4.2等电位联结应符合以下基本要求:1总等电位联结应包括以下内容:1)总保护导体(保护接地导体、保护接地中性导体);2)电气装置总接地导体或总接地端子板;3)进出建筑物的水管、燃气管、采暖和空调管道等各种金属干管;4)可接用的建筑物金属结构部分。
2辅助等电位联结应包括以下内容:1)按设计要求,将2.5m伸臂范围内可同时触及的电气设备之间或电气设备与外界可导电部分之间直接用导体进行联结;2)按设计要求,在某一部范围内通过等电位端子板,将金属管道、建筑物钢筋网、插座PE线及其他外露可导电部分进行联结;3保护等电位联结的截面积应符合设计要求,当设计无要求时,应符合表14.4.2的规定;表16.4.2 保护等电位联结的截面积类别取值总等电位联结线辅助等电位联结线一般值不应小于配电线路最大保护接地导体(PE)导体截面积的1/2两个外露可导电部分间其电导不应小于接到外露可导电部分的较小保护接地导体(PE)的电导外露可导电部分和装置外可导电部分间其电导不应小于相应保护接地导体(PE)截面积1/2的导体所具有的电导最小值6mm2铜导体16mm2铝导体50mm2钢导体单独敷设,有机械保护时铜导体不应小于2.5mm2铝导体不应小于16mm2单独敷设,无机械保护时铜导体不应小于4mm2铝导体不应小于16mm2最大值25mm2铜导体或按载流量与其相同的铝或钢导体——4等电位联结端子板应采用紫铜材料,端子板的截面积不得小于所接联结线的截面积;5金属管道的连接处一般不需要做跨接线;6给水系统的水表应做跨接线;7塑料管(含铝塑管)、与塑料管连接的金属散热器及金属扶手、浴巾架、手纸盒、肥皂盒等孤立金属物可不做等电位联结;8等电位联结线应有黄绿相间的色标;9等电位联结端子箱应做标识;10等电位端子箱应设置在便于接线和检测的位置,箱体均宜有敲落孔或活动板。

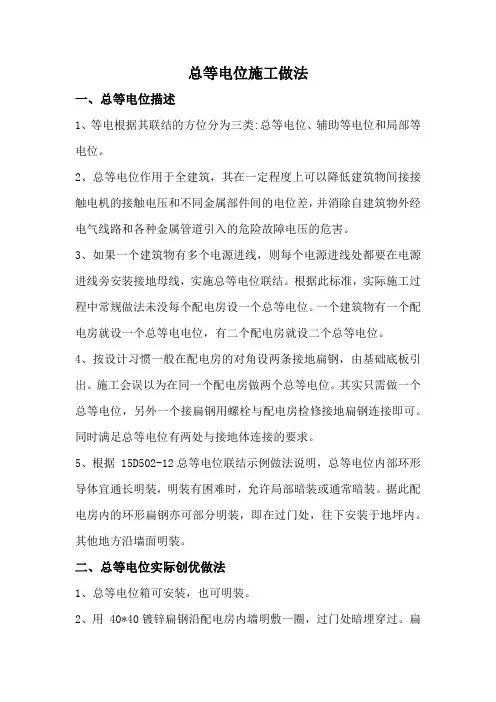

总等电位施工做法一、总等电位描述1、等电根据其联结的方位分为三类:总等电位、辅助等电位和局部等电位。
2、总等电位作用于全建筑,其在一定程度上可以降低建筑物间接接触电机的接触电压和不同金属部件间的电位差,并消除自建筑物外经电气线路和各种金属管道引入的危险故障电压的危害。
3、如果一个建筑物有多个电源进线,则每个电源进线处都要在电源进线旁安装接地母线,实施总等电位联结。
根据此标准,实际施工过程中常规做法未没每个配电房设一个总等电位。
一个建筑物有一个配电房就设一个总等电电位,有二个配电房就设二个总等电位。
4、按设计习惯一般在配电房的对角设两条接地扁钢,由基础底板引出。
施工会误以为在同一个配电房做两个总等电位。
其实只需做一个总等电位,另外一个接扁钢用螺栓与配电房检修接地扁钢连接即可。
同时满足总等电位有两处与接地体连接的要求。
5、根据 15D502-12总等电位联结示例做法说明,总等电位内部环形导体宜通长明装,明装有困难时,允许局部暗装或通常暗装。
据此配电房内的环形扁钢亦可部分明装,即在过门处,往下安装于地坪内。
其他地方沿墙面明装。
二、总等电位实际创优做法1、总等电位箱可安装,也可明装。
2、用 40*40镀锌扁钢沿配电房内墙明敷一圈,过门处暗埋穿过。
扁钢刷黄绿双色油漆,色漆长度不得大于10cm,施工按 10cm 间距实施扁钢距地 0.3米。
扁钢距墙1~2cm,现场按1.5cm 实施。
扁钢用专用卡子固定在墙面。
3、高低压桥架首末端用1*BV25mm2铜线穿管分别与一圈明敷接地扁钢就近连接。
4、配电房防火门用 1*BV25mm2铜线与接地扁钢就近连接。
挡鼠板若是钢板等导电材质,也用铜线与接地扁钢连接。
5、一圈扁钢上预留的检修接地螺栓孔应穿蝶形螺母。

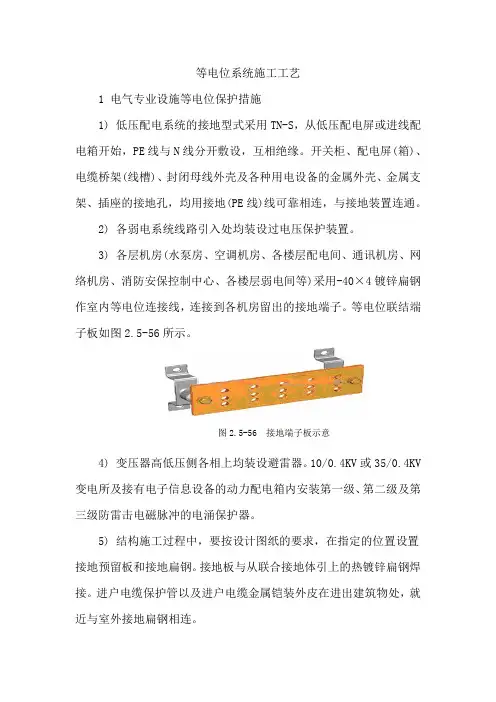

等电位系统施工工艺1 电气专业设施等电位保护措施1) 低压配电系统的接地型式采用TN-S,从低压配电屏或进线配电箱开始,PE线与N线分开敷设,互相绝缘。
开关柜、配电屏(箱)、电缆桥架(线槽)、封闭母线外壳及各种用电设备的金属外壳、金属支架、插座的接地孔,均用接地(PE线)线可靠相连,与接地装置连通。
2) 各弱电系统线路引入处均装设过电压保护装置。
3) 各层机房(水泵房、空调机房、各楼层配电间、通讯机房、网络机房、消防安保控制中心、各楼层弱电间等)采用-40×4镀锌扁钢作室内等电位连接线,连接到各机房留出的接地端子。
等电位联结端子板如图2.5-56所示。
图2.5-56 接地端子板示意4) 变压器高低压侧各相上均装设避雷器。
10/0.4KV或35/0.4KV 变电所及接有电子信息设备的动力配电箱内安装第一级、第二级及第三级防雷击电磁脉冲的电涌保护器。
5) 结构施工过程中,要按设计图纸的要求,在指定的位置设置接地预留板和接地扁钢。
接地板与从联合接地体引上的热镀锌扁钢焊接。
进户电缆保护管以及进户电缆金属铠装外皮在进出建筑物处,就近与室外接地扁钢相连。
2 非电气专业设施等电位保护措施1) 卫生间等电位联结卫生间内作等电位连接,局部应与等电位端子箱LEB中的端子连接。
卫生间在距地0.3m设一等电位端子箱,至金属管道、金属器具接地线采用PVC16管内穿BVR-4㎟铜线(黄绿双色)可靠联接,每根联接线均由等电位端子箱单独接出,如图7.2-57所示。
接地线联接后,墙面引出管口、接线盒及时封堵或封盖。
2) 所有竖直安装的金属管道的顶端和底端用不小于16㎟的接地线与接地装置连接。
3) 建筑物层内的金属结构、设备的金属外壳、水平金属管道等均用16㎟的接地线与本层室内等电位连接板连接。
计量表或阀门等电位跨接线安装如图2.5-58所示。
抱箍与管道连接处的接触面须刮拭干净,安装完毕后刷防护漆,抱箍内径等于管道外径。
概述修编过程:本图集是对原97SD567的修编,修编后图集号改为02D501-2。
自97SD567试用以来,编制单位收集了施工过程中对许多实际问题的反映,也了解到由于信息技术的迅猛发展,要求在图集中增加一些常用信息设备机房等电位联结示例之类的建议等,根据这些反映和建议,并参考国际、国内的新标准、新做法,编制了本图集。
2002年4月25日建设部批准(建质[2002]104号)该图集自2002年6月1日起执行。
本图集共47页。
2.适用范围本图集适用于一般工业与民用建筑物电气装置防间接接触电击和防电磁干扰的等电位联结安装。
3.主要内容本图集包括以下内容:1)等电位联结系统图示例;2)浴室、游泳池、喷水池、胸腔手术室、IT设备等电位联结;3)端子板做法;4)各种联结安装方式;5)等电位联结导通性测试等。
图集目录:等电位联结端子规格二30等电位联结端子做法一31等电位联结端子做法二32联结端子板在端子箱内安装示意图33等电位联结端子板墙上明装做法一34等电位联结端子板墙上明装做法二35等电位联结端子板扁钢支架、保护罩大样36分支连接、直线连接大样37联结线与各种管道的连接(抱箍法) 38联结线与各种管道的连接(焊接法) 39计量表计等电位联结跨接线安装40联结线与卫生设备及水管的连接41联结线与洗涤盆及暖气片的连接42金属门、窗的等电位联结一43金属门、窗的等电位联结二44金属栏杆、吊顶龙骨等建筑物构件的等电位联结45联结线与工艺设备外壳的连接46钢筋混凝土中预埋件做法47图集样张:应用交流:1问: 卫生间局部等电位联结是否要引下线联结?答:卫生间上下水管均是塑料管的,不需要做等电位联结,如遇金属管可按02D501-2《等电位联结安装》图集去做。
2问:卫生间等电位联结端子板做法是如何?卫生间的等电位需不需要接地,要接是怎么接?接防雷引下线柱筋可否?还是接电气竖井扁钢?线径要多大的铜芯线? 答:1.浴室局部等电位联结(卫生间等电位联结可参照执行)见02D501-2第16页。

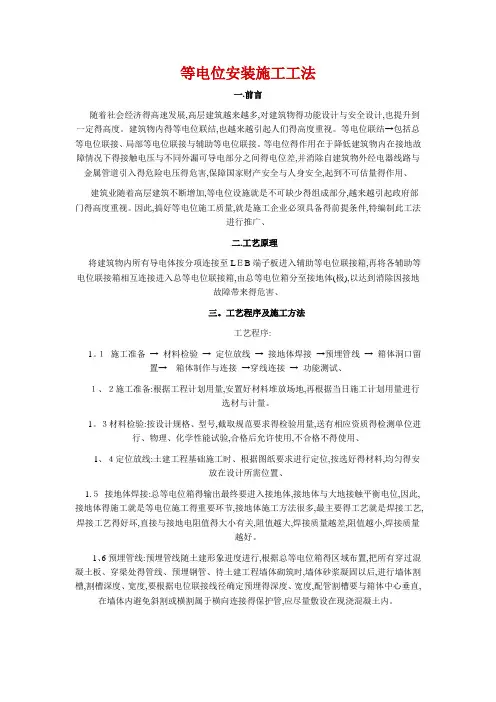

等电位安装施工工法一.前言随着社会经济得高速发展,高层建筑越来越多,对建筑物得功能设计与安全设计,也提升到一定得高度。
建筑物内得等电位联结,也越来越引起人们得高度重视。
等电位联结→包括总等电位联接、局部等电位联接与辅助等电位联接。
等电位得作用在于降低建筑物内在接地故障情况下得接触电压与不同外漏可导电部分之间得电位差,并消除自建筑物外经电器线路与金属管道引入得危险电压得危害,保障国家财产安全与人身安全,起到不可估量得作用、建筑业随着高层建筑不断增加,等电位设施就是不可缺少得组成部分,越来越引起政府部门得高度重视。
因此,搞好等电位施工质量,就是施工企业必须具备得前提条件,特编制此工法进行推广、二.工艺原理将建筑物内所有导电体按分项连接至LEB端子板进入辅助等电位联接箱,再将各辅助等电位联接箱相互连接进入总等电位联接箱,由总等电位箱分至接地体(极),以达到消除因接地故障带来得危害、三。
工艺程序及施工方法工艺程序:1。
1施工准备→ 材料检验→ 定位放线→ 接地体焊接→预埋管线→ 箱体洞口留置→箱体制作与连接→穿线连接→ 功能测试、1、2施工准备:根据工程计划用量,安置好材料堆放场地,再根据当日施工计划用量进行选材与计量。
1。
3材料检验:按设计规格、型号,截取规范要求得检验用量,送有相应资质得检测单位进行、物理、化学性能试验,合格后允许使用,不合格不得使用、1、4定位放线:土建工程基础施工时、根据图纸要求进行定位,按选好得材料,均匀得安放在设计所需位置、1.5接地体焊接:总等电位箱得输出最终要进入接地体,接地体与大地接触平衡电位,因此,接地体得施工就是等电位施工得重要环节,接地体施工方法很多,最主要得工艺就是焊接工艺,焊接工艺得好坏,直接与接地电阻值得大小有关,阻值越大,焊接质量越差,阻值越小,焊接质量越好。
1、6预埋管线:预埋管线随土建形象进度进行,根据总等电位箱得区域布置,把所有穿过混凝土板、穿梁处得管线、预埋钢管、待土建工程墙体砌筑时,墙体砂浆凝固以后,进行墙体割槽,割槽深度、宽度,要根据电位联接线径确定预埋得深度、宽度,配管割槽要与箱体中心垂直,在墙体内避免斜割或横割属于横向连接得保护管,应尽量敷设在现浇混凝土内。
等电位安装记录工艺程序一、前期准备工作1.根据施工方案和设计要求,确定等电位连接的线路,绘制出电力系统平面图。
2.对待安装的设备进行检查,并确保设备符合技术要求。
3.准备好等电位连接所需的材料和工具,包括电缆、接头、连接器、绝缘材料等。
二、安装起始端设备1.根据设计图纸,在起始端选择安装等电位连接设备,比如接地母线或接地电阻。
2.安装接地母线或接地电阻,并将其与电源设备(如变压器等)连接,确保连接牢固可靠。
三、安装等电位连接材料1.根据设计要求和现场实际情况,选择合适的电缆进行安装。
电缆应具有良好的绝缘性能和电导性能。
2.安装电缆时,要注意避免受到机械损伤,确保电缆的绝缘层完好无损。
3.将电缆头部剥开一段,清理导体表面的氧化物和污垢,以确保导电性能良好。
4.使用合适的接头或连接器将电缆连接到接地母线或接地电阻上。
连接时要确保接触良好,防止接触电阻产生过大的电压降。
5.将连接处使用绝缘材料包裹好,确保绝缘性能良好。
四、绝缘测试与调试1.在安装完等电位连接后,进行绝缘测试。
使用绝缘电阻仪测量接地材料的绝缘电阻,确保绝缘电阻符合规定要求。
2.如果绝缘电阻不符合要求,需要检查接地材料和连接处是否存在损坏或接触不良的情况,并及时予以修复。
3.进行绝缘测试时,应避免有人员接触接地设备,以免发生电击事故。
五、安装其它终端设备1.根据设计要求,在其它终端处安装等电位连接设备,比如接地极、接地网等。
2.安装接地极时,要确保接地极与土壤之间的接触良好,可以采用加压注浆等方式提高接触性能。
3.安装接地网时,要将接地网埋设于地下深度符合要求,并确保接地网与导体之间的接触良好。
六、完工验收1.完成等电位连接工程后,进行验收。
验收内容包括绝缘电阻测试、接地装置的接触电阻测试等。
2.进行验收时,要严格按照相关标准进行,确保成果符合设计要求和技术规范。
3.完工后还要对工程进行清理,清除安装过程中产生的垃圾和材料残余物。
以上为等电位安装记录工艺程序。
等电位安装施工工法等电位安装施工工法绪论等电位安装施工工法是一种用于电气设备接地的施工方法,旨在确保设备接地的电位保持一致,消除设备之间的电位差,提高设备的安全性和稳定性。
本文档将详细介绍等电位安装施工工法的各个方面,包括工法原理、施工步骤、材料要求等。
一、工法原理等电位安装施工工法基于电流的等电位原理,通过将电气设备连接在同一接地基准上,使得设备之间的接地电位保持一致。
这样可以减小设备之间的电位差,防止因电位差过大而引发的漏电、火灾等安全问题。
二、施工准备工作1. 施工前的准备工作包括:制定施工方案、评估施工风险、确定施工时间计划等。
2. 确定接地基准点,并进行测量和标记。
3. 准备所需材料和工具,包括铜排、接地装置、螺栓、绝缘材料等。
三、施工步骤1. 将接地基准点周围的土地清理干净,确保接地基准点的露出面积足够。
2. 在接地基准点附近挖掘一定深度的基坑,并保持基坑内干燥。
3. 将铜排的一端埋入基坑中,确保与接地基准点紧密接触。
4. 检查铜排的接地装置是否安装正确,并进行绝缘处理。
5. 将铜排的另一端与设备的接地点连接,确保连接牢固。
6. 使用螺栓将铜排与设备的接地点固定,确保连接牢固可靠。
7. 完成所有设备的接地连接后,进行检查和测试,确保接地电位保持一致。
8. 清理施工现场,将废弃物妥善处理。
四、材料要求1. 铜排:材质应为纯铜,质量符合国家标准要求。
2. 接地装置:应选择与设备接地要求相匹配的装置,如接地极、接地网、接地棒等。
3. 螺栓:应选择符合要求的螺栓材质和规格,确保连接牢固可靠。
4. 绝缘材料:用于绝缘接地装置和铜排,应选择质量良好、绝缘性能优越的材料。
附件本文档所涉及附件如下:1. 等电位安装施工方案2. 设备接地测试报告法律名词及注释本文档所涉及的法律名词及其注释如下:1. 接地基准点:指用于电气设备接地的基准点,通常选择靠近设备的地方作为基准点。
2. 铜排:一种导电材料,用于电器设备的接地连接。

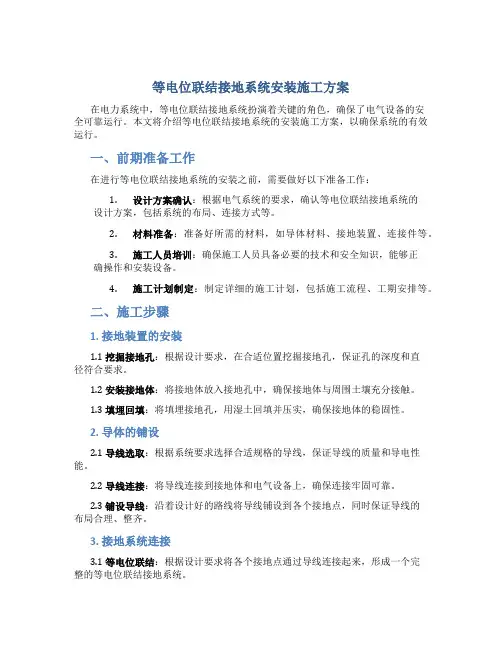

等电位联结接地系统安装施工方案在电力系统中,等电位联结接地系统扮演着关键的角色,确保了电气设备的安全可靠运行。
本文将介绍等电位联结接地系统的安装施工方案,以确保系统的有效运行。
一、前期准备工作在进行等电位联结接地系统的安装之前,需要做好以下准备工作:1.设计方案确认:根据电气系统的要求,确认等电位联结接地系统的设计方案,包括系统的布局、连接方式等。
2.材料准备:准备好所需的材料,如导体材料、接地装置、连接件等。
3.施工人员培训:确保施工人员具备必要的技术和安全知识,能够正确操作和安装设备。
4.施工计划制定:制定详细的施工计划,包括施工流程、工期安排等。
二、施工步骤1. 接地装置的安装1.1 挖掘接地孔:根据设计要求,在合适位置挖掘接地孔,保证孔的深度和直径符合要求。
1.2 安装接地体:将接地体放入接地孔中,确保接地体与周围土壤充分接触。
1.3 填埋回填:将填埋接地孔,用湿土回填并压实,确保接地体的稳固性。
2. 导体的铺设2.1 导线选取:根据系统要求选择合适规格的导线,保证导线的质量和导电性能。
2.2 导线连接:将导线连接到接地体和电气设备上,确保连接牢固可靠。
2.3 铺设导线:沿着设计好的路线将导线铺设到各个接地点,同时保证导线的布局合理、整齐。
3. 接地系统连接3.1 等电位联结:根据设计要求将各个接地点通过导线连接起来,形成一个完整的等电位联结接地系统。
3.2 连接检查:对接地系统的连接进行检查,确保所有连接牢固可靠,没有松动或腐蚀现象。
3.3 接地系统标识:为接地系统各个部分进行标识,方便后续的监测和维护工作。
三、系统调试与验收在等电位联结接地系统安装完成后,需要进行系统的调试与验收,确保系统正常运行。
1.系统测试:对接地系统进行电阻测试和绝缘测试,确保系统的导通性和绝缘性符合标准要求。
2.运行试验:将系统接入正常运行状态,观察系统运行情况,确保各项操作正常运行。
3.验收报告:编制安装施工过程的验收报告,包括施工情况、测试结果等内容,并提交给相关部门进行验收。

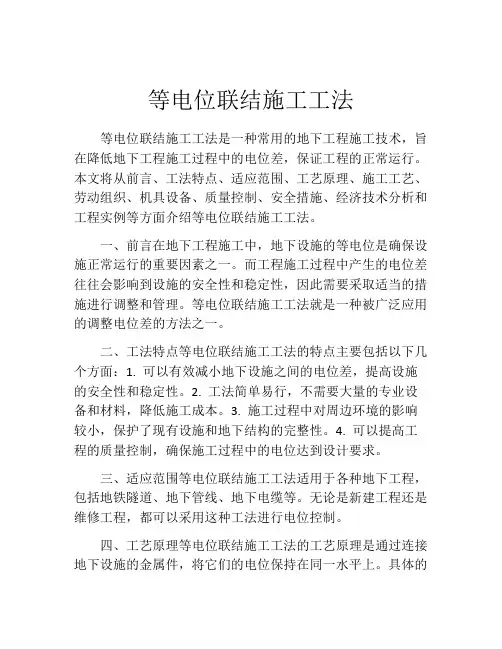

等电位联结施工工法等电位联结施工工法是一种常用的地下工程施工技术,旨在降低地下工程施工过程中的电位差,保证工程的正常运行。
本文将从前言、工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面介绍等电位联结施工工法。
一、前言在地下工程施工中,地下设施的等电位是确保设施正常运行的重要因素之一。
而工程施工过程中产生的电位差往往会影响到设施的安全性和稳定性,因此需要采取适当的措施进行调整和管理。
等电位联结施工工法就是一种被广泛应用的调整电位差的方法之一。
二、工法特点等电位联结施工工法的特点主要包括以下几个方面:1. 可以有效减小地下设施之间的电位差,提高设施的安全性和稳定性。
2. 工法简单易行,不需要大量的专业设备和材料,降低施工成本。
3. 施工过程中对周边环境的影响较小,保护了现有设施和地下结构的完整性。
4. 可以提高工程的质量控制,确保施工过程中的电位达到设计要求。
三、适应范围等电位联结施工工法适用于各种地下工程,包括地铁隧道、地下管线、地下电缆等。
无论是新建工程还是维修工程,都可以采用这种工法进行电位控制。
四、工艺原理等电位联结施工工法的工艺原理是通过连接地下设施的金属件,将它们的电位保持在同一水平上。
具体的技术措施可以包括电位接地、电位联结、电位调整等。
这些措施可以通过金属导体、接地电阻器、电位调整装置等设备进行实施。
五、施工工艺1. 施工前需要详细勘察地下设施的电位情况,确定需要进行联结的设施。
2. 根据勘察结果,确定电位调整装置和连接方式。
3. 进行电位接地和接地电阻器布置。
4. 进行设施之间的电位联结。
5. 调整电位,使其达到设计要求。
6. 对工程进行质量检验和记录。
六、劳动组织等电位联结施工工法需要组织一支专业的施工队伍,包括施工人员、监理人员和质检人员等。
施工队伍需要具备一定的电工知识和操作经验,以确保施工质量和施工安全。
七、机具设备进行等电位联结施工需要一些常见的机具设备,包括电位测试仪、金属导体、接地电阻器、电位调整装置等。

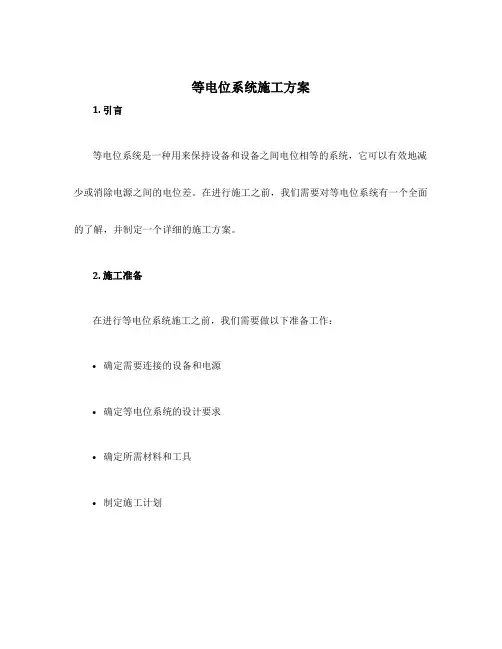

等电位系统施工方案1. 引言等电位系统是一种用来保持设备和设备之间电位相等的系统,它可以有效地减少或消除电源之间的电位差。
在进行施工之前,我们需要对等电位系统有一个全面的了解,并制定一个详细的施工方案。
2. 施工准备在进行等电位系统施工之前,我们需要做以下准备工作:•确定需要连接的设备和电源•确定等电位系统的设计要求•确定所需材料和工具•制定施工计划3. 施工步骤3.1 安装连接线首先,我们需要安装连接线并将其连接到设备和电源之间。
连接线应该是高质量的铜线,以确保良好的电导率和可靠的连接。
在安装过程中,应保持线路的整洁有序,并避免过长或扭曲的线路。
3.2 选择合适的接头和终端接下来,我们需要选择合适的接头和终端来连接连接线。
接头和终端应该与连接线的规格相匹配,并具有良好的电导性能。
在安装过程中,应注意正确连接接头和终端,以确保可靠的连接。
3.3 安装地线等电位系统需要一个可靠的接地系统来确保电位的稳定和均匀。
因此,我们需要安装地线并将其连接到适当的接地点。
地线应选择质地良好的铜材料,并采取适当的措施来确保地线的可靠连接和保护。
3.4 进行接地测试在完成地线的安装之后,我们需要进行接地测试来确保等电位系统的正常工作。
接地测试可以通过使用专用的测试仪器来进行,例如接地电阻测试仪。
测试结果应该符合设计要求,并记录在相关文件中。
3.5 进行电位测试在等电位系统施工完成之后,我们还需要进行电位测试来验证其工作情况。
电位测试可以通过使用合适的测试仪器来进行,例如电位差测量仪。
测试结果应该符合设计要求,并记录在相关文件中。
4. 施工注意事项在进行等电位系统施工时,我们需要注意以下事项:•确保施工人员具有相关的专业知识和技能•使用合适的工具和材料•遵循安全操作规程,如佩戴个人防护设备•严格遵守施工计划和设计要求•定期检查和维护等电位系统5. 总结等电位系统施工是一个关键的步骤,它可以帮助我们确保设备和设备之间的电位相等。
等电位安装施工工法审核确认后实施。
.衔接线是一个自立系统的电位导体,它不在配电回路内,基本上不传送电流,只传送电位,使建造物内的可导电部分电位差相等或临近,,虽然它与PE线电路上并联,但分流微小,因此它的线路截面普通也比PE线路截面小。
可导电体与LEB端子板衔接。
(1)与管子衔接(2)与桥架衔接(3)与建造物钢筋衔接(4)与双管衔接(5)与间隔导电体衔接(6)与接闪器衔接(7)与钢筋筏板衔接(8)与设备金属外壳衔接(9)MPE线跨越、时的衔接衔接线的两端均采纳铜线鼻子,一端与可导体衔接,另一端与LEP端子板衔接。
两端衔接处应采纳镀锌螺栓加垫圈紧固,中间衔接线不得有接头。
辅助等电位箱与总等电位配线接至MPE端子板、总等电位箱与接地体(极)的配线衔接见 ---9图示。
2.0功能测试:等电位联接导通性能测试,需在完毕后举行测试,工具采纳国产或进口的等电位联接测试仪,测试电源可采纳空载电压4—24∨的直流或沟通电源,测试电流不应小于0.2安倍,测试办法,可从导电体始端至末端区间电阻不大于3欧姆时,可认为符合要求,大于3欧姆时,要检查区间衔接处的漏接或断接,当发觉有不良衔接处要做跨接处理,以使达到或满足导通性良好。
四.适用范围本工法适用于普通工业与民用建造电器装置防间接接触电击和防电磁干扰的等电位联接安装。
五.质量标准(一)质量要求:1、材料要求:钢板、带铁、钢筋、铜板、BV线必需为合格产品,并附带检测证实文件和现场抽检文件。
2、安装要求:等电位联接内各导体间的衔接焊接部分不得有夹渣、咬边、气孔及未焊透状况。
3、带铁的焊接搭接长度不应小于带铁宽度的2倍三面施焊,钢筋的搭接长度不应小于直径的6倍双面施焊。
4、衔接各分项金属导体的衔接处,应有足够的接触面积,并保证接触面导通性良好。
5、埋入地下的衔接线严禁用法铜裸线,衔接线采纳钢材的导体要举行防腐处理。
焊接处要防腐两遍,导体之间的衔接严禁采纳螺栓压接。
6、等电位联接端子板,需紧固、接触面无锈蚀。
等电位安装施工工法工程施工中,电位差在金属结构和土壤之间产生,导致了金属结构的腐蚀。
为了保护金属结构,减少或防止腐蚀的发生,等电位安装施工工法应运而生。
本文将介绍等电位安装施工工法的原理、步骤及其在工程中的应用。
一、原理等电位安装施工工法是通过连接金属结构和地下金属,以形成一个等电位的电路,将金属结构的电位降至最低,减少或防止腐蚀的发生。
其原理基于电化学阻抗法,通过连接伏安、电极和稳压电源等设备,使金属结构的电位保持在一个稳定的值,从而防止腐蚀的发生。
二、施工步骤1. 施工前准备在进行等电位安装施工之前,需要进行详细的准备工作。
首先要进行现场勘测,确定金属结构的具体情况。
然后,根据勘测结果进行设计,确定等电位安装的具体位置和数量。
最后,准备施工所需的材料和设备。
2. 安装伏安电极根据设计方案,在金属结构的不同部位安装伏安电极。
伏安电极的数量和安装位置根据金属结构的尺寸和形状而定。
在安装伏安电极时,要注意防止损坏金属结构表面,并确保电极与金属结构之间有良好的接触。
3. 连接电路将伏安电极与电极之间使用导线进行连接。
导线要选择质量好、导电性能良好的材料,以确保电路连接的稳定性和可靠性。
在连接电路时,要注意避免导线的弯曲和缠绕,以免影响电路的正常工作。
4. 调试和测试在安装完成后,将稳压电源连接到伏安电极上,进行调试和测试。
在调试过程中,要根据设计要求调整稳压电源的输出电压和电流,以确保金属结构的电位可以稳定控制在一个合适的范围内。
同时,还需要进行电流密度测试,检查系统的工作状态。
5. 定期维护等电位安装施工工法只是保护金属结构的一种手段,需要定期进行维护和检修。
定期检查伏安电极和导线的连接是否正常,并清理金属结构表面的脏物和腐蚀产物。
如发现异常情况,及时进行修复和更换。
三、工程应用等电位安装施工工法广泛应用于各类金属结构的腐蚀防护领域,如建筑物的钢结构、桥梁、输水管道等。
在建筑物的钢结构领域,等电位安装施工工法对于延长金属结构的使用寿命,降低维护成本具有重要意义。
一、适用范围适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。
二、施工准备2.1 技术准备1.充分熟悉相关图纸及设计要求。
2.根据图纸要求,准备相应施工图集等技术资料。
3.编制技术交底。
2.2 材料要求1.等电位联结线和等电位联结端子板宜采用铜质材料。
(1)等电位联结线的截面要求见表20-25。
(2)等电位联结端子板的截面不得小于所连接等电位联结线截面。
2.热镀锌钢材(圆钢、扁钢等)。
3.辅材(电焊条、铜焊条、氧气、乙炔等)。
以上材料应有材质检验证明及产品出厂合格证。
2.3 主要机具1.施工工具:钢卷尺、电焊机、电焊工具、电工常用工具等。
2.测量工具:ZC一8型接地电阻表。
2.4 作业条件1.等电位端子板(箱)施工前,土建墙面应刮白结束。
2.进行厨卫间、手术室等房间的等电位联结施工时,金属管道、厨卫设备等应安装结束。
3.进行金属门窗等电位联结应在门窗框定位后,墙面装饰层或抹灰层施工之前进行。
三、施工工艺3.1 工艺流程3.2 操作工艺1.总等电位端子箱、局部等电位端子箱施工根据没汁图纸要求,确定各等电位端子箱位置,如设计无要求,则总等电位端子箱宜设置在电源进线或进线配电盘处。
确定位置后,将等电位端子箱固定,,2.等电位联结线施工:等电位联结线施工见图20-39。
3.厨、卫间等电位施工(1)在厨房、卫生间内便于检测位置设置局部等电位端子板,端子板与等电位联结干线连接。
地面内钢筋网宜与等电位联结线连通,当墙为混凝土墙时,墙内钢筋网也宜与等电位联结线连通。
厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。
连接时抱箍与管道接触处的接触表面须刮拭干净,安装完毕后刷防锈漆。
抱箍内径等于管道外径,抱箍大小依管道大小而定。
等电位联结线采用BV-1x4mm2铜导线穿塑料管于地面或墙内暗敷设。
具体做法见图20-40。
(2)在厨房、卫生间地面或墙内暗敷设不小于25x 4mm镀锌扁钢构成环状。
等电位联结接地系统安装施工方案一、前言在现代建筑和工业领域中,为了确保电气设备运行的安全,等电位联结接地系统的建设变得至关重要。
本文将详细介绍等电位联结接地系统的安装施工方案,以确保系统的可靠运行。
二、工程概述2.1 目标本工程的主要目标是安装等电位联结接地系统,确保电气系统安全可靠地接地,并达到预期的防雷、防电击等效果。
2.2 工程范围•安装等电位联结接地系统设备•进行接地极的埋设•接地系统与建筑物的连接三、施工步骤3.1 确定设备安装位置根据设计方案和现场情况,确定等电位联结接地系统设备的安装位置,并标记好。
3.2 接地极埋设根据设计要求,选择合适的位置进行接地极的埋设工作,确保埋设深度符合要求,并进行接地极的连接。
3.3 安装设备按照设备安装说明书的要求,进行等电位联结接地系统设备的安装工作,保证设备安装牢固可靠。
3.4 连接建筑物将接地系统与建筑物有效连接,确保接地系统能够有效起到防雷、防电击的作用,并进行必要的测试和检查。
四、施工注意事项4.1 安全防护在施工过程中,工人必须佩戴合适的安全防护用具,确保施工人员的安全。
4.2 施工质量施工人员必须严格按照设计要求和技术标准进行施工,确保等电位联结接地系统的施工质量符合要求。
4.3 施工过程监控在施工过程中,需要进行监控和验收,确保施工按照规范进行,及时发现和处理施工中的问题。
五、总结通过本文介绍,我们对等电位联结接地系统的安装施工方案有了全面的了解。
在实际施工过程中,需要严格按照设计要求和技术标准进行操作,确保接地系统的稳定和可靠运行。
只有这样,我们才能有效地保障电气设备的安全运行,实现防雷、防电击的效果。
以上为等电位联结接地系统安装施工方案的相关内容,希望对您有所帮助。
等电位安装施工工法概述等电位安装施工工法是一种用于防止金属结构受腐蚀的技术。
在金属结构中,不同金属之间的接触会导致电流流动,从而引起电腐蚀。
等电位安装施工工法通过将金属结构上的各个部分连接到一个共同的电位,以消除电流流动,从而保护结构免受腐蚀的影响。
等电位安装施工工法的原理等电位安装施工工法的原理是通过将金属结构上的各个部分连接到一个共同的电位,使得整个结构的电位相同,从而消除电流流动。
电位指的是金属结构上的电势差,当不同金属之间的电位差大于一定值时,就会产生电流流动。
等电位安装施工工法通过连接各个部分,使得它们的电位相同,从而防止电流流动,进而防止腐蚀的发生。
等电位安装施工工法的步骤1. 清洁金属结构:在进行等电位安装施工之前,首先要彻底清洁金属结构表面的污垢。
这可以通过使用清洁剂和刷子来完成。
清洁是十分重要的一步,因为污垢或氧化层会影响到接地和导电效果。
2. 安装接地系统:接地系统是等电位安装施工的核心部分。
它可以通过埋地电极、接地线缆和接地装置等组成。
接地系统的目的是将金属结构上的各个部分连接起来,形成一个共同的电位。
接地系统通常需要根据金属结构的类型和规模进行设计和安装。
3. 进行接地连接:在接地系统安装完成后,需要将金属结构上的各个部分与接地系统进行连接。
这可以通过连接接地线缆到金属结构上的特定点实现。
连接点的选择应该根据金属结构的特点和接地系统的设计来确定。
4. 测试和调整:在等电位安装施工完成后,需要对接地系统进行测试和调整。
测试的目的是确保各个部分的电位相同,并且没有电流流动。
测试可以通过使用多功能测试仪器进行,可以测量电位差和电流值。
如果测试结果与预期不符,需要进行调整,直到达到预期的效果。
等电位安装施工工法的应用1. 钢结构:在建筑和桥梁等钢结构中,等电位安装施工工法可以有效地防止钢结构的腐蚀。
钢结构通常会暴露在恶劣的环境中,例如海水、化学品等。
等电位安装施工工法可以提供可靠的保护,延长钢结构的使用寿命。
等电位安装工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!等电位安装工艺流程一、施工准备阶段在开始等电位安装之前,需要做好充分的准备工作。
等电位安装施工工法
一.前言
随着社会经济的高速发展,高层建筑越来越多,对建筑物的功能设计和安全设计,也提升到一定的高度。
建筑物内的等电位联结,也越来越引起人们的高度重视。
等电位联结→包括总等电位联接、局部等电位联接和辅助等电位联接。
等电位的作用在于降低建筑物内在接地故障情况下的接触电压和不同外漏可导电部分之间的电位差,并消除自建筑物外经电器线路和金属管道引入的危险电压的危害,保障国家财产安全和人身安全,起到不可估量的作用。
建筑业随着高层建筑不断增加,等电位设施是不可缺少的组成部分,越来越引起政府部门的高度重视。
因此,搞好等电位施工质量,是施工企业必须具备的前提条件,特编制此工
法进行推广。
二.工艺原理
将建筑物内所有导电体按分项连接至LEB端子板进入辅助等电位联接箱,再将各辅助等电位联接箱相互连接进入总等电位联接箱,由总等电位箱分至接地体(极),以达到消除
因接地故障带来的危害。
三.工艺程序及施工方法
工艺程序:
1.1 施工准备→ 材料检验→ 定位放线→ 接地体焊接→预埋管线→ 箱体洞口留
置→ 箱体制作与连接→穿线连接→ 功能测试。
1.2施工准备:根据工程计划用量,安置好材料堆放场地,再根据当日施工计划用量进
行选材与计量。
1.3材料检验:按设计规格、型号,截取规范要求的检验用量,送有相应资质的检测单
位进行、物理、化学性能试验,合格后允许使用,不合格不得使用。
1.4定位放线:土建工程基础施工时、根据图纸要求进行定位,按选好的材料,均匀的
安放在设计所需位置。
1.5 接地体焊接:总等电位箱的输出最终要进入接地体,接地体与大地接触平衡电位,因此,接地体的施工是等电位施工的重要环节,接地体施工方法很多,最主要的工艺是焊接工艺,焊接工艺的好坏,直接与接地电阻值的大小有关,阻值越大,焊接质量越差,阻值越
小,焊接质量越好。
1.6预埋管线:预埋管线随土建形象进度进行,根据总等电位箱的区域布置,把所有穿过混凝土板、穿梁处的管线、预埋钢管、待土建工程墙体砌筑时,墙体砂浆凝固以后,进行墙体割槽,割槽深度、宽度,要根据电位联接线径确定预埋的深度、宽度,配管割槽要与箱体中心垂直,在墙体内避免斜割或横割属于横向连接的保护管,应尽量敷设在现浇混凝土内。
1.7箱体洞口留置:箱体留置与土建形象进度同步进行。
箱体留置高度设计与规范一般不做规定,通常做法高度底边距地0.5m,因与板内保护管相距较进,施工较为方便。

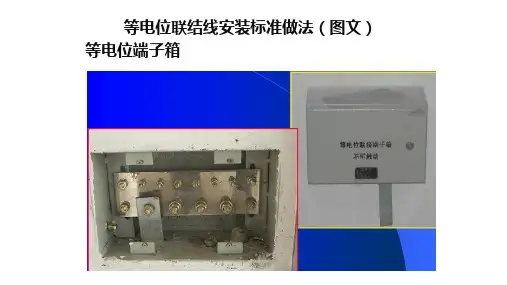

总电位箱的长×宽×高,视等电位支路的多少来确定,现有高层建筑的等电位端子点一般不超过15个端子点,大多在10个端子点左右,箱内敷设的端子板大多数为双排或单排,单排和双排并用,便于等电位的施工和布局,由此可见总等电位端子箱的最大尺寸可控制在长600×宽200×高400这个范围,从视觉和美观程度上是较为理想的制作尺寸,即能满足观感尺寸要求,又能便于操作施工。
.局部等电位箱的尺寸,一般在400×200×300,辅助等电位箱体尺寸,一般在200×100×200这个范围,等电位箱的洞口留置位置须正确,同一建筑物内等电位箱的高度必须
一致。
1.8箱体制作与安装:箱体制作采用A3钢板,从经济角度考虑钢板厚度一般在1.5---2㎜,埋入墙体内200㎜(宜可明装),这部分的钢板防护,将钢板锈蚀、锈迹清楚干净,刷防锈漆一度,樟丹漆一度,等电位箱体面板,采用烤漆工艺或电解喷涂工艺,视建筑物的等级标准来确定面板漆面和使用材料的等级标准,面板标识应明确,可采用红色标识,.箱体成型一般采用焊接和铆固两种方法,两种方法均需满足横平竖直,对角线一致,表面平整美观条件,.箱体安装须牢固,面板与墙面平整吻合、垂直。
.进入等电位箱体与管子的连接,同配电箱施工规范一致.。
接地母排的制作材料,大多采用铜板、钢板或钢带,铜板的厚度为4---5㎜,宽度为30㎜---40㎜为宜,.端子板的钻孔间距一般在50㎜,孔径为6㎜--8㎜。
1.9穿线连接::施工顺序尽量从可导电体部分接至辅助等电位箱,分区域进行,然后将辅助等电位箱尽可能的连成一体,再连接局部等电位箱的穿线,局部等电位箱可局部进行连接,再连接总等电位系统。
使用材料一般采用黄绿相间的BV线,规格、型号视建筑物等电位布局多少来确定,如果设计有要求的,按设计要求去做,没有要求的可直接与建设方及监理方提出方案,然后经设计院审核确认后实施。
.连接线是一个独立系统的电位导体,它不在配电回路内,基本上不传送电流,只传送电位,使建筑物内的可导电部分电位差相等或接近,,虽然它与PE线电路上并联,但分流极小,因此它的线路截面一般也比PE线路截面小。
可导电体与
LEB端子板连接。
(1)与管子连接
(2)与桥架连接
(3)与建筑物钢筋连接
(4)与双管连接
(5)与间隔导电体连接
(6)与接闪器连接
(7)与钢筋筏板连接
(8)与设备金属外壳连接
(9)MPE线跨越伸缩缝、沉降缝时的连接
连接线的两端均采用铜线鼻子,一端与可导体连接,另一端与LEP端子板连接。
两端连接处应采用镀锌螺栓加垫圈紧固,中间连接线不得有接头。
辅助等电位箱与总等电位配线接至MPE端子板、总等电位箱与接地体(极)的配线连接见---9图示。
2.0功能测试:等电位联接导通性能测试,需在工程施工完毕后进行测试,工具采用国产或进口的等电位联接测试仪,测试电源可采用空载电压4—24∨的直流或交流电源,测试电流不应小于0.2安倍,测试方法,可从导电体始端至末端区间电阻不大于3欧姆时,可认为符合要求,大于3欧姆时,要检查区间连接处的漏接或断接,当发现有不良连接处要做跨
接处理,以使达到或满足导通性良好。
四.适用范围
本工法适用于一般工业与民用建筑电器装置防间接接触电击和防电磁干扰的等电位联
接安装。
五.质量标准
(一)质量要求:
1、材料要求:钢板、带铁、钢筋、铜板、BV线必须为合格产品,并附带检测证明文
件和现场抽检文件。
2、安装要求:等电位联接内各导体间的连接焊接部分不得有夹渣、咬边、气孔及未焊
透情况。
3、带铁的焊接搭接长度不应小于带铁宽度的2倍三面施焊,钢筋的搭接长度不应小于
直径的6倍双面施焊。
4、连接各分项金属导体的连接处,应有足够的接触面积,并保证接触面导通性良好。
5、埋入地下的连接线严禁使用铜裸线,连接线采用钢材的导体要进行防腐处理。
焊接
处要防腐两遍,导体之间的连接严禁采用螺栓压接。
6、等电位联接端子板,需紧固、接触面无锈蚀。
7、辅助等电位箱与管子连接时,管道系统内有塑料连接件的可做跨接处理。
8、对特殊的部位应做特殊的等电位处理,施工电源进线需做独立的等电位连接,所有区域的总等电位箱应系统的连接在一起,使同一建筑内的电气装置处于平衡电位水平上。
9、浴室系统尽量做总等电位联接,浴室内的局部等电位联接不得与浴室外的PE线相
连,宜与浴室内的PE线连通,避免浴室与其他部分电位串通现象。
10、相邻的近管道与金属件间的连接,允许采用MEB线连接。
11、当建筑物防雷接地利用柱内主筋做防雷接地时,引下线与端子板宜就近连通以实现
等电位。
12、等电位系统要进行内在质量测试,当有设计要求时按设计要求允许的电阻值测试、大于设计电阻值时,要附加人工接地。
当无设计要求时,等电位接地电阻不得大于3欧姆。
13、等电位系统要进行周期性的维护和检查,周期越短越好,确保导通性能处于良好状
态。
六.施工质量控制措
质量策化:
a 工程实施之前要对施工质量确定目标,针对目标的实现、细化控制过程,制定实施措
施。
b 对施工过程和工序要点,向施工人员进行技术交底,实施中跟踪检查。
c 经常不断的组织施工人员学习质量标准,精密施工每道工序。
d 施工全过程严格执行“自检、专检、交接检”制度,抓好各环节的质量控制,不合格的
材料、工序不予通过。
七.经济成本分析
1、等电位系统是作用于建筑物接地系统故障下的补强装置,消除因电气故障带来的危
害,确保国家财产安全和人身安全,它的作用价值不可估量。
2、在使用原材料和人力投入方面不算太高,有关资料显示,大型公共建筑物的等电位
施工不大于工程总投入的0.8%。
因此,它是一种较为廉价的安全保障措施。
