一、交底目的为确保预埋线管施工过程中的安全，提高施工人员的安全意识和操作技能，特制定本安全技术交底。
二、交底对象本交底适用于参与预埋线管施工的所有人员。
三、交底内容1. 施工现场安全管理（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工区域应设置安全通道，确保施工人员通行安全。
（3）施工现场应配备必要的安全防护设施，如安全网、防护栏、警示灯等。
2. 施工人员安全要求（1）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防护眼镜等。
（2）施工人员应熟悉本岗位操作规程，遵守施工现场各项规章制度。
（3）施工人员应接受安全教育培训，提高安全意识和自我保护能力。
3. 预埋线管施工安全措施（1）施工前，对施工现场进行全面检查，确保施工环境安全。
（2）施工过程中，严格按照施工图纸和技术规范进行操作。
（3）预埋线管前，应检查管材、配件的质量，确保符合设计要求。
（4）预埋线管时，应保持施工区域整洁，避免杂物堆积。
（5）施工过程中，注意观察周围环境，防止发生意外事故。
4. 预埋线管施工注意事项（1）预埋线管时，应确保管材、配件连接牢固，防止因松动导致安全事故。
（2）施工过程中，应避免损坏墙体、楼板等结构，确保建筑安全。
（3）预埋线管时，注意管材弯曲半径，防止因弯曲半径过小导致管材损坏。
（4）施工过程中，严禁使用损坏、老化、锈蚀的线管和配件。
（5）施工完成后，应检查预埋线管是否符合设计要求，确保线路畅通。
四、交底要求1. 施工单位应将本安全技术交底文件发放给所有施工人员。
2. 施工人员应认真阅读安全技术交底文件，并掌握相关安全知识。
3. 施工单位应定期对施工人员进行安全技术培训，提高施工人员的安全意识和操作技能。
4. 施工单位应加强施工现场安全管理，确保施工安全。
五、附则本安全技术交底自发布之日起实施，如遇特殊情况，可由施工单位根据实际情况进行调整。
六、签字确认施工单位（盖章）：________项目负责人：________施工员：________日期：________。
工程名称施工单位4页，第3 页质检员力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。
接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。
开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则①门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.），如附图一。
②如果门垛窄于37cm，则开关安在转角的另一面墙上，开关盒边距转角20cm。
③如果墙垛宽37～60cm，则开关设在墙垛中心线上。
④如果开关在阳角处，则距阳角线20cm.，如附图一。
2.安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐。
开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。
然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。
3.钻孔 对于从楼板往下引到砖墙开关插座的管线，需要预先在梁模板上钻孔。
钻孔前必须按建筑图、结构图确定砖墙的准确位置，保证钻孔在砖墙范围内。
4.管线敷设 一般管路应严格按设计布管，沿最近的方向敷设，使走向顺直减少弯曲。
但是板内严禁三层管交叉重叠；平行的两根PVC管间距应大于5cm；板内PVC管之间的交叉角必须大于45°；同一根PVC管与另两根交叉的间距必须大于20d。
如果按直线布管不能满足上述要求，则布管宜适当绕行。
下列情况之一应在中间加一个过线盒：①管路无弯曲，管长每超过30m；②管路有一个弯曲，管长每超过20m；③管路有两个弯曲，管长每超过15m；④管路有三个弯曲，管长每超过8m。
PVC管路固定点的间距为不大于1m，距端头、弯曲中点不大于0.5m。

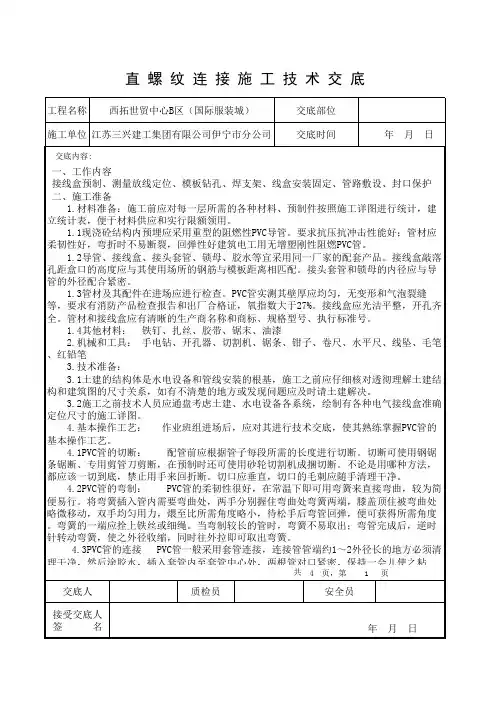

接受交底人签 名 年 月 日交底内容:共交底人安全员江苏三兴建工集团有限公司伊宁市分公司交底时间 年 月 日直 螺 纹 连 接 施 工 技 术 交 底西拓世贸中心B区（国际服装城）交底部位。
( 安全管理 )
单位：_________________________
姓名：_________________________
日期：_________________________
精品文档 / Word文档 / 文字可改
线管预埋技术交底(新编版)
Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
线管预埋技术交底(新编版)
一、配合土建结构砼施工时，在绑扎钢筋过程中，根据设计图纸要求预埋线管，线盒，在过程中应及时向有关方办理隐检手续。
二、1、隐埋盒箱不得有歪斜，位置尺寸不能超出允许偏差值，待位置正确后再进行固定隐埋，暗装的线盒口应与埋面平齐，不出现凹陷及凸出现象。
2、朝上的管口应及时封堵，避免杂物落入管内。
3、线管在煨弯过程中，应避免凹偏过大，煨弯倍数不够现象，管路在垂直或水平敷设时，每隔1m间距应有一个固定点，在弯曲部位应在圆弧的两端300-500m处加一个固定点，管进盒处应煨灯叉弯，管口必须清理干净后再进行封堵，以免毛刺划伤电线。
4、配合土建浇灌砼时，应安排电工看护，防止管路移位或受机械损伤。
5、当木工拆模后，及时清理预埋线盒。
6、积极配合土建其他工种施工，注意成品保护。
云博创意设计
MzYunBo Creative Design Co., Ltd.。
工程名称施工单位4页，第3 页质检员 年 月 日线 盒 线 管 施 工 技 术 交 底浩远兰庭交底部位安全员交底内容:四川省华昌建筑工程有限公司交底时间 年 月 日力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。
接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。
开关盒的平面位置，如果在设计图上没有明确标注具体尺寸，则①门边的开关一般应在门开的一侧，开关盒与门洞边净距15cm（如加上门框则为20cm.），如附图一。
②如果门垛窄于37cm，则开关安在转角的另一面墙上，开关盒边距转角20cm。
③如果墙垛宽37～60cm，则开关设在墙垛中心线上。
④如果开关在阳角处，则距阳角线20cm.，如附图一。
2.安装接线盒为了达到优良的观感，接线盒预埋位置必须准确整齐。
开关插座和必须按测定的位置进行安装固定，上下左右都用钢筋夹住，焊在竖向钢筋上。
然后吊线测量盒口与墙面的凹凸距离，调整线盒与墙面平齐后，用扎丝捆住。
3.钻孔 对于从楼板往下引到砖墙开关插座的管线，需要预先在梁模板上钻孔。
钻孔前必须按建筑图、结构图确定砖墙的准确位置，保证钻孔在砖墙范围内。
4.管线敷设 一般管路应严格按设计布管，沿最近的方向敷设，使走向顺直减少弯曲。
但是板内严禁三层管交叉重叠；平行的两根PVC管间距应大于5cm；板内PVC管之间的交叉角必须大于45°；同一根PVC管与另两根交叉的间距必须大于20d。
如果按直线布管不能满足上述要求，则布管宜适当绕行。
下列情况之一应在中间加一个过线盒：①管路无弯曲，管长每超过30m；②管路有一个弯曲，管长每超过20m；③管路有两个弯曲，管长每超过15m；④管路有三个弯曲，管长每超过8m。
PVC管路固定点的间距为不大于1m，距端头、弯曲中点不大于0.5m。
共交底人签 名线管、线盒预埋工程名称施工单位4页，第4 页质检员 年 月 日四川省华昌建筑工程有限公司线 盒 线 管 施 工 技 术 交 底浩远兰庭交底部位交底人交底时间 年 月 日交底内容:签 名 共 5.产品保护①凡向上的管口和埋到砼体内的接线盒必须封堵严密，防止杂物进入管内。
一、施工预备（一）混凝土墙内焊接钢管施工预备1、材料请求（1）钢管的材质必须及格,有出厂及格证,设计有待殊请求时必须相符设计请求.（2）外不雅检讨钢管壁厚平均.焊缝平均.无劈裂.毛刺砂眼.棱刺和凹扁等缺点.（3）钢管的长度的误差是否在许可规模内,即全长许可误差在20mm.（4）钢管的曲折度是否在许可规模内,每米不大于3mm.（5）瘦语应垂直.无毛刺,瘦语斜度不该大于2º.焊缝应整洁,无缺点（6）管箍：大小应相符国度规范请求,丝扣清楚.平均,稳固扣,镀锌层平均,无剥落.无劈裂,两头滑腻无毛刺.（7）锁紧螺母：尺寸相符国度尺度请求,外层无缺无损,丝扣清楚.平均.稳固扣.镀锌层平均.（8）盒.箱：铁制盒.箱的大小尺寸以及壁厚应相符设计及规范请求,无变形,敲落孔完全无损,面板的装配孔应齐备,丝扣清楚,面板.盖板应与盒.箱配套,外形完全无损且色彩均一,无锈蚀等现象2、重要机具铅笔.钢卷尺.手锤.錾子.钢锯.锯条.半圆锉.圆锉.扁锉.手动弯管器.压力案子.套丝扳.套丝机.对象袋.电工经常运用对象等.二、功课前提1.合营土建构造施工时,联合建筑施工图,按电气管线安插图弹出程度线和墙厚度线.肯定盒箱与管路.2.合营土建构造施工时,大模板,滑模板施工砼墙,在钢筋绑扎进程中预埋套盒及管路,同时筹划隐检.3.根据土建图纸标出墙的地位肯定配管甩出的管头.4.砌体施工进程应实时精确地将布线配管随墙预埋好.三.工艺流程（一）混凝土墙内焊接钢管施工重要工艺流程管子割断→套丝→煨弯→随土建施工进行分层分段配管→管线抵偿→跨接地线的焊接→管线防腐四.操纵工艺（二）混凝土墙内钢管操纵工艺1、管路的割断配管前根据图纸请求的现实尺寸将管线割断,割断管路运用砂轮锯或钢锯,留意锯出的管口应平齐,不得有斜口.锯断后应消除管口毛刺.2、管路的套丝（1）套丝一般采取套丝板来进行.套丝时,先将管子固定在台虎钳或龙门压架上,钳紧.根据管子的外径选择好响应的板牙,将绞扳轻轻套在管端,调剂绞板的三个支承脚,使其紧贴管子,如许套丝时不会消失斜丝,调剂好绞扳后,手握绞扳,安稳向里推,带上2~3扣后,再站到正面按顺时针偏向迁移转变套丝扳,开端时速度应放慢,套丝时应留意用力平均,以免产生偏丝.啃丝的现象,丝扣即将套成时,轻轻松开扳机,开机通扳.（2）管径小于DN20的管子应分两板套成,管径大于等于DN25的管子应分三板套成.（3）进入盒（箱）的管子其套丝长度不宜小于管外径的倍,管路间衔接时,套丝长度一般为管箍长度的1/2加2~4扣,须要退丝衔接的丝扣长度为管箍的长度加2~4扣.3、煨管对管径在25mm及以下的钢管可在现场运用手动弯管器现场弯制,可用脚踩住钢管的一端然后扳动弯管器,慢慢弯出所须要的弯度.对管径在32～80mm的钢管一般运用液压弯管器,留意拔取与钢管规格相对应的弯管模具,模具放好后.压动拉杆或开动电动弯管器的液压泵,留意不雅察钢管的曲折情形,达到所须要的曲折后,实时停滞液压动作.对管径在80mm以上的钢管,最好到专业厂家加工定做,须要时可以采取热煨法现场制造,热煨时起首要把细砂炒干,用木楔或钢板封住钢管的一端,从另一端灌入干砂,边灌边用手锤敲打,使之密实,然后用杰楔堵住管口用氧炔焰或烘炉迁移转变加热,烧红后煨出所需的弯度.随煨弯随冷却.请求曲折半径不小于钢管外径的6倍,埋入地下或混凝±内时,曲折半径不小于钢管外径的10倍,弯扁程度不大于钢管外径的l/10.4.管路衔接1）管与盒的衔接：（1）在配管施工中,管与盒.箱的衔接一般情形采取螺母衔接.采取螺母衔接的管子必须已套好丝,将套好丝的管端拧上锁紧螺母,拔出与管外径相匹配的接线盒的敲落孔内,管线要与盒壁垂直,再在盒内的管端拧上锁紧螺母固定.应防止在左侧管线已带上锁紧螺母,而右侧管线未拧锁紧螺母.（2）带上锁母的管端在盒内露出锁紧螺母的螺纹应为2~4扣,不克不及过长或过短,如采取金属护口,在盒内可不必锁紧螺母,但入箱的管端必须加锁紧螺母.多根管线同时入箱时应留意其入箱部分的管端长度应一致,管口应平齐.2）管与管的衔接：（1）套管焊接：套管焊接的办法只可用于≥DN25管径的暗配厚壁管.套管的内径应与衔接收的外径相吻合,其合营间隙以1~2mm为宜.不得过大或过小,套管的长度应为衔接收外径的1.5~3倍,衔接时应把衔接收的对口处放在套管的中间处,衔接收的管口应滑腻.平齐,两根管对口相吻合.套管的管口应平齐并焊接稳固,不得有裂缝.5 . 管路敷设1）墙.柱内管路敷设：墙体内的配管应在两层钢筋网中沿比来的路径敷设,并沿钢筋内侧进行绑扎固定,绑扎间距不该大于1m,柱内管线应与柱主筋绑扎稳固.当线管穿过柱时,应恰当加筋,以削减暗配管对构造的影响.柱内管路需与墙衔接时,伸出柱外的短管不要过长,以免碰断.墙柱内的管线并行时,应留意其管间距不成小于25mm,管间距过小,会造成混凝土填充不饱满,从而影响土建的施工质量.管线穿外墙时应加套管呵护,并做防水.2）楼板内管路的敷设：现浇混凝土楼板内的管路敷设应在模板支好后,根据图纸请求及土建放线进行划线定位,肯定好管.盒的地位,待土建底筋绑好,而顶筋未铺时敷设盒.管,并加以固定.土建顶筋绑好后,应再检讨管线的固定情形,并对盒进行封堵.在施工中需留意,敷设于现浇混凝土楼板中的管子,其管径应不大于楼板混凝土厚度的1/2.因为楼板内的管线较多,所以施工时,应根据现实情形,分层.分段进行.先敷设好与已预埋于墙体等部位的管子,再衔接与盒相衔接的管线,最后衔接中央的管线,并应先敷设带弯的管子再衔接直管.并行的管子间距不该小于25mm,使管子四周可以或许充满混凝土,防止消失空泛.在敷设管线时,应留意避开土建所预留的洞.当管线需从盒顶进入时应留意管子煨不该过大,不克不及凌驾楼板顶筋,呵护层厚度不小于50mm.3）梁内的管线敷设：管路的敷设应尽量避开梁.如不成防止时,留意以下请求：管线竖向穿梁时,应选择梁内受剪力.应力较小的部位穿过,当管线较多时需并挑敷设,且管间的间距同样不该小于25mm,并应与土建协商恰当加筋.管线横向穿时,也应选择从梁受剪力.应力较小的部位穿过,管线横向穿梁时,管线距底箱上侧的距离不小于50mm,且管接头尽量防止放于梁内.灯头盒需设置在梁内时,其管线顺梁敷设时,应沿梁的中部敷设,并靠得住固定,管线可煨成90º的弯从灯头盒顶部的敲落孔进入,也可煨成鸭脖弯从灯头盒的正面敲落孔进入.4）空心砖墙内的管线敷设：施工时应与土建合营,在土建砌筑墙体前,根据现场放出的线,肯定盒.箱的地位,并根据预留管地位肯定管线路径,进行预制加工.预备工作做好后,将管线与盒.箱衔接,并与预留管进行衔接,管路衔接好,可以开端砌墙,在砌墙时应调剂盒.箱口与墙面的地位,使其相符设计及规范请求.管线经由部位的空心砖应改为通俗砖立砌,或在管线四周浇一条混凝土带将管子呵护起来,当多根管进箱时,应留意管口平齐.入箱长度小于5mm,且运用圆钢将管线固定好.空心砖墙内管线敷设应与土建合营好,防止在已砌好的墙体长进行剔凿.5）加气混凝土砌块墙内管线敷设：施工时除配电箱应根据设计图纸请求进行定位预埋外,其余管线的敷设应在墙体砌好后,根据土建放的线肯定好盒（箱）的地位及管线所走的路径,然落后行剔凿,但应留意剔的洞.槽不得过大.剔槽的宽度应不大于管外径加15mm,槽深不小于管外径加15mm,管外侧的呵护层厚度出不该小于15mm,接好盒（箱）管路后用不小于M10的水泥砂浆进行填充,抹面呵护.6）在配管时应与土建施工合营,尽量防止剔凿,假如产生需剔凿墙面,敷设线管,需剔槽的深度.宽度应适合不成过大.过小,管线敷设好后,应在槽内用管卡进行固定,再抹水泥砂浆,管卡数目应根据管径大小及管线长度而定,不需太多,以固定稳固为尺度.6.跨接地线对箱盒两头的钢管必须焊接跨接地线,跨按地线的焊接长度不小于圆钢筋直径的6倍,运用扁铁时应三面围焊,焊接长在变形缝的两侧各顶埋一个接线箱,在变形缝的一侧把短管的一端用根母和锁母固定在箱底部,在另一侧的接线箱底部的垂直偏向开长孔,其孔径长宽尺寸不小于管直径的2倍,在变形缝两侧的钢管及接线箱上焊接抵偿跨接地线.8.管路的防腐埋入混凝土墙的钢管内壁必须做防腐处理,一般可采取灌防锈漆的办法,做好内壁防腐的钢管应留意保持通风湿润,以包管防锈漆千透.外壁不须要防腐处理.五. 应留意的质量问题2、钢管煨弯时消失凹扁过大,曲折半径不敷的情形,留意在运用手动弯管器时,受力点要恰当移动;运用液压弯管器时,模具要配套,焊接钢管的焊缝不该放在正面;钢管直径大于80mm时,最好到专业厂家加工定做.3、跨接地线焊接长度不敷,焊缝不饱满,消失夹渣.咬肉等质量问题,是因为操纵人员义务心不强,应增强自检.互检,并增强技巧培训.六.安然.环保问题1.运用切割机时,起首检讨防护罩是否完全,后部严禁有易燃易爆物品,切割机不得代替砂轮磨物,严禁用切割机切割麻丝和木块.2.剔槽打洞时,锤头不得松动,凿子应无卷边.裂纹,应戴好防护眼镜.3.油漆.涂料在倾倒.功课进程中产生遗洒,必须实时清算清洁.油漆.涂料用完后,将容器交回现场仓库,同一由厂家收受接收.施工残剩的油漆.涂料,应送回仓库妥当保管.4.感染稀释油类涂料的棉纱.棉布.刷子及放弃的油漆.胶.砂纸等应全体收集存放在有毒有害垃圾池内5.剔凿出的垃圾要做到实时清算,堆放在指定地点.6.套丝功课采取手动及电动套丝机械,操纵时应知足以下请求：1）套丝机械必须安顿在铁皮托盘内,防止功课时润滑油.铁屑等污染地面,同时润滑油可以收受接收着反复运用.2）加工件套丝完成后,应在铁皮托盘内将加工端所附润滑油滴控净,并用棉纱擦干,防止油污染地面.七.成品呵护请求1.其他工种不得敲打或弯折电线管路,管路敷设完成后,要实时套好管堵,其他工种不得随便裁撤.2.变形缝两侧的接线箱做好后要实时封堵,以免造成污染和堵管.。
