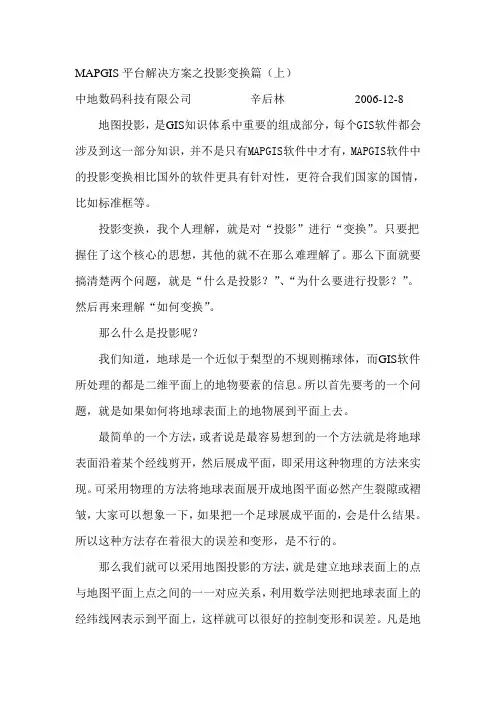

MAPGIS平台解决方案之投影变换篇（上）中地数码科技有限公司辛后林2006-12-8 地图投影，是GIS知识体系中重要的组成部分，每个GIS软件都会涉及到这一部分知识，并不是只有MAPGIS软件中才有，MAPGIS软件中的投影变换相比国外的软件更具有针对性，更符合我们国家的国情，比如标准框等。

投影变换，我个人理解，就是对“投影”进行“变换”。

只要把握住了这个核心的思想，其他的就不在那么难理解了。

那么下面就要搞清楚两个问题，就是“什么是投影？”、“为什么要进行投影？”。

然后再来理解“如何变换”。

那么什么是投影呢？我们知道，地球是一个近似于梨型的不规则椭球体，而GIS软件所处理的都是二维平面上的地物要素的信息。

所以首先要考的一个问题，就是如果如何将地球表面上的地物展到平面上去。

最简单的一个方法，或者说是最容易想到的一个方法就是将地球表面沿着某个经线剪开，然后展成平面，即采用这种物理的方法来实现。

可采用物理的方法将地球表面展开成地图平面必然产生裂隙或褶皱，大家可以想象一下，如果把一个足球展成平面的，会是什么结果。

所以这种方法存在着很大的误差和变形，是不行的。

那么我们就可以采用地图投影的方法，就是建立地球表面上的点与地图平面上点之间的一一对应关系，利用数学法则把地球表面上的经纬线网表示到平面上，这样就可以很好的控制变形和误差。

凡是地理信息系统就必然要考虑到地图投影，地图投影的使用保证了空间信息在地域上的联系和完整性，在各类地理信息系统的建立过程中，选择适当的地图投影系统是首先要考虑的问题。

所以一句话，投影：就是建立地球表面上点（Q，λ）和平面上的点（ｘ，ｙ）之间的函数关系式的过程。

这时候就有一个问题要问了，就是随着地图制图理论及科学技术的不断发展，就会有不同的国家，不同的人，提出了不同的数学法则。

这就表示存在着很多的投影方式。

有时候我们需要将不同的投影方式变换成同一种投影方式，或者将不同的投影参数，变换成相同的投影参数，这都需要进行投影变换。

MapGIS投影转换
1、打开投影变换模块，打开需要投影变换的地图(图层)。

注：在输入编辑中打开工程1：1的坐标单位是米，而在投影转换中打开是毫米为单位，可能是由于MapGIS绘制图形的单位是毫米造成的，而此处打开不是以工程的形式打开造成的。

图0
图1
2、菜单“投影转换”->“工作区直接投影转换，弹出如下图3对话框，点击“选择文件”，出现图4，选择要转换的图层。

图2
图3
图4
3、点击图3对话框中的“当前投影”按钮，出现图5对话框，根据具体情况，同一设置选“否”，设置当前投影参数，同样设置“目的投影”参数，本例由1：1转换为1：2.5万的，由于打开文件时坐标单位由米自动读为毫米（MapGIS内部问题），因此设置目的投影时候，比例尺直接改为25即可（单位为米）（如图7），或者使用MapGIS一致的单位mm，则比例尺分母使用25000（如图8）。

最后点击开始转换按钮。

图5
图6
图7
图8
4、转换后的地图如图9。

单位是mm或者m，不过结果都是对的。

此处只介绍了从打开工作区进行的投影转换，还有成批文件转换，单文件转换等，比例尺的
设置是一样也是最重要的，其他都很简单。

用Mapgis进行用户文件投影转换
目的：是要将数据表格投影到图上，如将钻孔坐标或地质点坐标投影到平面图上。

步骤：
1、将各钻孔或地质点的坐标作成一个Excel表，然后另存为一个TXT文件。

2、实用服务---投影变换----投影转换---U用户文件投影转换：打开文本文件，即你要转
换的那个TXT文件。

3、用户投影参数和结果投影参数一般可以不管，如要改变，只要输入比例尺，投影带类
型，坐标系类型，投影类类型。

4、在设置用户文件选项中：点击“按指定分隔符”，设置分隔符—选择分隔符号如“逗
号”或“空格”。

选择属性名称所在行，一般为第三行，因为这一行里有序号、X、Y 等数据。

然后确定。

5、点击按行读取数据，如果你在表中X—Y排序就选X---Y顺序，如果是Y—X排序就
选Y—X顺序。

维数选择2维，如果前面有序号，那就位移1个数。

6、不需要投影—生成数据—确定
7、此时在空白处点击右键，复位窗口，选择文件名：*WT、*WL，确定，就可以看到你
要投影转换的点了。

实验四用户文件投影变换一、用户文件投影变换1、打开excel文件，将经纬度数据（不包括字头）复制到文本文件下。

2、打开投影变换窗口，设置点图元参数3、进行“用户文件投影变换”4、进行“用户投影参数”设定5、进行“结果投影参数”设定6、点击投影变换，点击确定7、将点文件保存，命名为“投影点5万”，在输入编辑窗口打开“投影点”，并添加解放闸文件夹里的其他文件（比例尺为1：5万，投影带类型：6°带，序号18），看投影点与给定文件是否能在一起显示。

8、将给定的EXCEL内的经纬度生成1：1万比例尺，投影带类型为3°带，的点，命名为“投影点1万”，然后通过投影变换转换为5万。

打开“投影点1万”点文件，进行投影参数的设定将投影得到的新文件保存，在输入编辑窗口打开，并添加给定的文件，检查是否能在一起显示。

二、连接属性打开EXCEL文件，另存为dbf文件命名为“采样”，将要连接的点文件和dbf文件都放在工作目录下，进行属性连接，属性连接可以按序号连接，如果按字段连接，需要在表内添加与图形一直的序号。

注意：连接属性前要关闭图形和表文件。

三、根据给定点，给定点的投影参数为：比例尺1：5万，投影带类型6度带，投影序号18。

求实际坐标（X坐标前加带号；及经纬度），实际坐标X（米）=屏幕坐标x（毫米）*50000/1000；实际坐标Y（米）=屏幕坐标y（毫米）*50000/1000实际坐标X前加带号。

经纬度的获取需要用“用户文件投影变换”求得。

投影平面直角坐标系，分母为1，6度带，18都放入EXCEL文件“给定点数据”，并看你求得的经纬度与本身的经纬度是否一致。

mapgis中遥感影像的投影变换
1. 图像处理
遥感影像是栅格数据，所以在mapgis中有专门处理栅格数据的模块---“图像处理”。

要进行遥感影像的投影变换需要选择“图像分析”子模块，如下图所示：
注：mapgis中进行影像投影变换分为单个影像投影变换和批量影像投影变换；下面介绍一下批量投影变换的具体操作过程，由于现在用的是盗版的mapgis，所以在进行数据处理时请先备份一下数据。

2.批量投影变换的具体操作
进入图像分析模块后，选择“数据预处理”菜单下“批量投影变换”功能，如下图所示
会弹出如下图对话框，
①进行“原始投影参数”的设置：按如下图所示参数进行设置，注意比例尺分母项。

②进行“目标投影参数”的设置：按如下图所示参数进行设置
③“原始目录”的设置：即需要转换的影像的存放目录
④“结果目录”的设置：即转换后的影像的存放目录。

注：由于目前采用的是盗版mapgis软件，转换后的“结果文件”中可能存在某文件大小为0kb的，说明该文件的“原始数据”已进行了投影变换，将其拷入结果目录中使用即可。

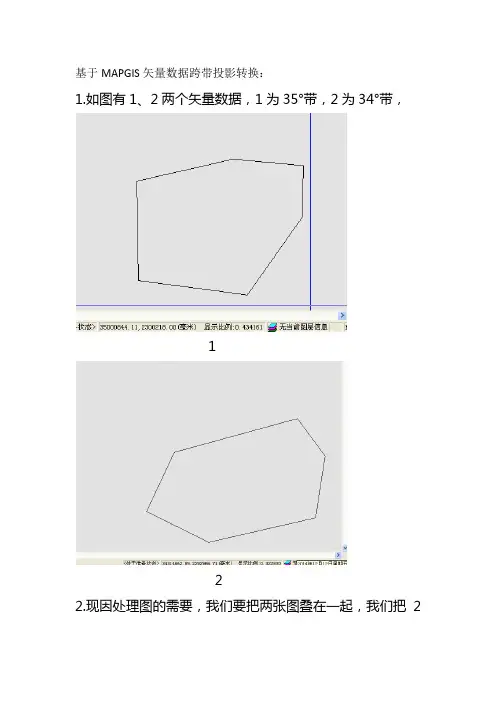

基于MAPGIS矢量数据跨带投影转换：
1.如图有1、2两个矢量数据，1为35°带，2为34°带，
1
2
2.现因处理图的需要，我们要把两张图叠在一起，我们把2——34°带转换带1——35°带上。

3.数据处理：没有加带号的给图加带号，其他——整图变换——键盘输入参数
4.实用服务——投影变换，然后打开我们要转带号的文件；菜单栏——投影转换——工作区直接投影转换
5.选择文件——然后设置当前投影转换，目的投影转换。

6.当前投影参数如下
7.目的投影参数如下
这里要注意坐标单位默认为毫米，务必修改。

8把第三个勾选去除（转换过程中使用文件中的TIC点）
最后请记得保存一下文件
9.你添加转换过的文件会跳一个参数不匹配致，请点确认转换。

10.我转换后的成果
11.这个一般适用于跨带的州县之间的图件叠加过程中参数转换。

Mapgis如何把坐标点按实际投影到地质图上1、实用服务——投影变换。

2、P投影变换——U用户文件投影转换。

3、打开文件，选择保存有勘测点坐标信息的文件。

X坐标不含有带号！！！
4、在设置用户文件选项中选择按指定分隔符，根据实际情况设置X、Y坐标所在的列，既可以生成点，也可以连成线。

数据类型选择双精度，小数位保留四位，根据实际情况选择分隔符号。

5、设置坐标点的标注图案及大小。

6、设置用户投影参数，分母为1，单位为米。

7、设置结果投影参数。

在单位为毫米的情况下，分母为实际比例尺的分母。

8、点击投影变换，保存文件（线文件wL或者点文件wt）
9、在图形处理——输入编辑中同时打开地质图和投影变换后的坐标点文件，复位窗口就可以看到点已经准确的放到地质图上了。

地图投影
一、钻孔数据到平面直角坐标转
步骤与方法:
（1）编辑数据文件为（zuankong.Txt）文件
（2）打开“用户投影转换”菜单
（3）打开用户文件,
通过按“打开文件”按钮来打开zuankong.txt文件。

（4）设置当前投影参数
通过“用户投影参数”功能设置当前文件的投影坐标系及参数
5）设置目的投影参数
通过“结果文件参数”功能设置转换后的目的文件的投影坐标系及参数.
（6）选择“按指定分隔符”读取数据
进行投影
二、大地坐标到平面直角坐标转换
步骤与方法:
（1）首先，将所给的txt文档中的数据进行更新变换，将第一个点拷贝到最后,并改变其前面的点序号,去掉前面的代号37，并在每一行的后面加分隔符“/”。

（2）打开“用户投影菜单”，在用户指定维数中,改维数为3,平移为1位，“线间分隔标志”一栏加“/”如图：
（3）当前投影参数与前面的设置一样，这里不多加说明。

投影变换后，进行复位后得出12个多边形的结果。

欢迎您的下载，资料仅供参考！。

Mapgis投影变换步骤(以1:1万标准框为例) 1.打开投影变换界面，打开文件，1:1显示：
2.选择投影转换菜单，选择“P进行投影变换”子菜单:
3.选择文件，把“转换过程中使用文件中的TIC点”前的勾去掉：
4.设置“当前投影”：
坐标系类型为“投影平面直角”
椭球参数为“西安80”
投影类型为“高斯克吕格”
比例尺分母为“1”，坐标单
位为“米”
投影带类型为“3度带”
投影带序号为“37”
（注;投影带序号在地形图上可以查到）
5.编辑目的投影,坐标类型为“地理坐标系”，椭球参数为“西安80”，坐标单位为“度”
6.开始转换----确定:
7、点击1:1还原显示，选择已投影好的未命名文件，确定：
（注：不可同时选中投影前的文件，两者坐标系不同，系统不显示）
8.把投影好的文件另存，并重命名：
9.新建一个工程，把投影好的项目文件放入工程中：1）新建工程：
2）编辑参数：
（注：必须把椭球面高程从-0改成0，这是win7内核与winXP不同引起的错误。

）
这些工程参数，在投影转换的工作空间可以查到：
添加项目：
保存工程，就可以退出了。
