mapgis中将经纬度坐标投影到公里网坐标系上的实用方法

在MapGIS中上带坐标的点
案例1：将已知经经纬度坐标的单点上到直角坐标系的已知图形上
一、投影转换
单点投影转换
原始投形参设置如下：
在图形编辑界面的工作区点击右键，选择“工程地图参数转换/设置”，进入如下界面：
点击“进行设置”，进入：
，点击“坐标系设置”，进入即可看到当前参数设置信息。

“投影结果参数”，即按当前图形的参数进行设置。

点击“确定”，即得到投影转换后的平面直角坐标。

二、在当前图形中上点
先在任意位置输入一个点，然后在“点编辑”中选“定位点”，输入投影转换好的直角坐标即可。

案例2：将已知批量经纬度坐标的点上到直角坐标系的已知图形上
一、将坐标点按一定的格式，输入到TXT文件中，通过“用户文件投影转换”进行投影，参数设置与单点相同。

二、将投影后的点文件添加到当前图形即可。

1 首先将经纬度坐标改写为DDDMMSS.SS也就是度分秒格式，存为txt文件。

2 第二步打开mapgis里实用服务—投影变换—P投影变换—U用户文件投影变换
3 打开txt文件，设置分隔符
4 设置用户投影参数
5 设置结果投影参数，其中坐标选为大地坐标系，比例尺根据自己所需进行设计，原比例尺为1:1000，例如想要投影为1:10000的只需在比例尺一栏内输入10即可。

投影带根据自己实际情况计算
6 点击投影变换，写到文件将转换后的坐标存入txt文档内
7 确定—保存文件，这样就完成了所有步骤。

如有侵权请联系告知删除，感谢你们的配合！。

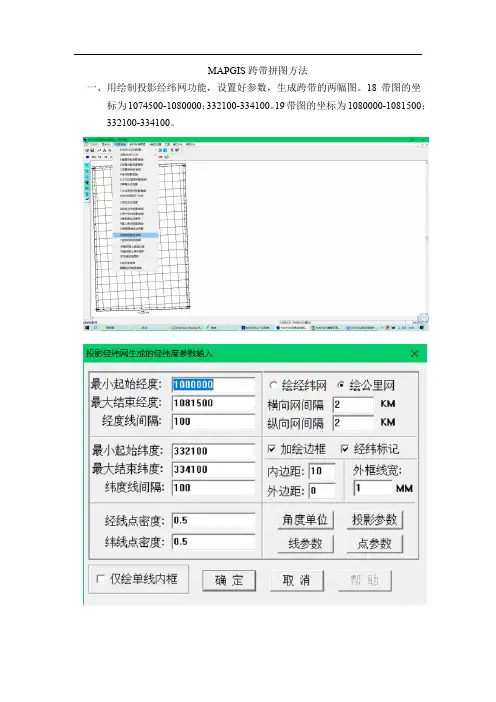

MAPGIS跨带拼图方法
一、用绘制投影经纬网功能，设置好参数，生成跨带的两幅图。

18带图的坐
标为1074500-1080000；332100-334100。

19带图的坐标为1080000-1081500；
332100-334100。

二、投影转换：
1.在投影变换软件中打开要转换的文件，比如，现在要将19带的文件转换
到18带的坐标中，就打开19带的文件。

2.用工作区直接投影变换功能
选中要变换的文件，去掉TIC的勾选。

设置当前投影为19带的参数：
设置目标投影为18带的参数：
开始转换后，完成拼接。

三、将19带的点投影到18带
有一个公里坐标的点（19224000，3678000）要投影到18带，编辑一个CSV 或TXT等明码文本文件：
用“用户文件投影转换”功能，将该点投影到19带。

设置分隔符：
设置用户投影参数：
设置结果投影参数：
设置点图元参数：
复位窗口，应用工作区直接投影变换，将19带的点变换到18带：
当前投影：
目的投影
开始转换、确定、保存点文件，加入到工程文件中，结果：。

将坐标点导入Mapgis中并连成线2010-08-21 14:47:25| 分类：技术方法| 标签：|字号大中小订阅1、将待导入的坐标统一换算成以度为单位（也可以度分秒为单位，但要注意统一就行），按点号、X（指东经）、Y（指南纬，前面要加负号）三列做成Excel文件。

后面也可跟其它属性，如点性、备注等列，导入后即可在点属性中显示；2、将该Excel文件另存为.txt格式，然后，以记事本打开该txt文件；3、用记事本的“替换”更能，将第一列与第二列之间4个字符的空隔替换为2个字符的空隔，然后保存该txt 文件；4、启动Mapgis6.7主菜单，点“实用服务”，打开“投影变换”系统；5、点“投影转换”下的“用户文件投影置换”，打开刚才存好的txt件；6、点“用户投影参数”，“坐标系统类型”设为“地理坐标系”，“椭球参数”设为“19:ARC1950”，然后确定；7、点“结果投影参数”，“坐标系类型”设为“投影平面直角”，“椭球参数”应与前面设置一致显示为“19:ARC1950”，“投影类型”选为“1:通用横向墨卡托投影坐标系(UTM)”，“比例尺”设为要输出到Mapgis图上所需要的比例尺分母数，“坐标单位”设为“毫米”，“投影中心点经度”设为所在区域的6度带中央经度，其它不管，然后确定；8、点“按指定分隔符”，点“设置分隔符”，选择“Tab键、逗号、空格、连续分隔符号每个都参与分隔”等项。

在“属性名称所在行”中选择“点号、X、Y等”，确定；9、将“X位于”设为“2”，“Y位于”设为“3”，并在左框数据中点第一个点，使其坐标值出现在右侧的相应框中；10、点“生成点”，设置所想要的合适的“点图元参数”，再点“投影变换”，然后确定，此时所要导入的点就出现在投影变换系统中，保存该点文件；12、重复上述5-9步后，点“生成线”，并设置所想要的合适的“线图元参数”，再点“投影变换”，然后确定，此时所导入的点就自动连成线出现在投影变换系统中，保存该线文件。

利用mapgis软件实现经纬度（地理坐标）与大地坐标间的转换MAPGIS的坐标系为数学坐标系，与投影平面直角坐标系中的X、Y坐标相反，即横坐标为X，纵坐标为Y，未经投影变化之前均为毫米表示。

MAPGIS的用户坐标系是指由用户指定的相对二维坐标系，一般与实际地物定位无关；地理坐标系是以经纬度表示的，经度的起点在格林威治，向东为正，纬度自赤道起，向北为正，常用来坐标定位；投影平面直角坐标系是将地球球面投影到平面后所设定的坐标系。

我们常说的1954年北京坐标系，1980年西安坐标系均为高斯投影的投影平面直角坐标系，只不过它们采用了不同的椭球参数；北京坐标系使用克拉索夫斯基椭球，西安坐标系采用IAG1975年推荐椭球。

一、大地坐标→经纬度(地理坐标)1、在文本文件中输入大地坐标数据，格式为Y空格X。

如下，原始的大地坐标由一个8位的Y和一个7位的X组成，“新建文本文档.txt －记事本”显示如下：31560000 450350031565000 450350031565000 450750031568500 4507500这组坐标数据中的Y的前两位为31，是分带号，一般使用的分带有三分带，六分带，这里的坐标是三分带的，记下Y前的这两位数，在原始数据中去除掉，现在数据变为：Y—6位，X—7位。

“新建文本文档.txt －记事本”显示如下：560000 4503500565000 4503500565000 4507500568500 4507500保存这个TXT的文本文件。

2、打开MAPGIS，启动坐标投影变形程序如果是MAPGIS6.7版，请选择“实用服务→投影变换系统→用户文件投影转换”→点击打开文件，打开刚才的大地坐标的文本文件。

“指定数据起始位置”中出现刚才的的文本文档，显示如下：560000 4503500565000 4503500565000 4507500568500 4507500在设置用户文件选项中，一般选：按行读取数据，X→Y顺序，生成点。

十八、mapgis67里解析造线功能简介1 极坐标定点极坐标定点的功能是通过输入角度和距离来定点，输入的角度是指垂线和逆时针方向之间的夹角。

距离是指输入线的长度。

2 键盘输入点1）坐标值输入在对话框中直接输入XY的坐标值，点击“加点”即可。

如有输入错误可进行“退点”操作，同时系统在对话框里显示当前的XY坐标值。

2）距离交汇输入当前点的坐标值加上您在对话框里输入的XY的坐标值就是您得到点的坐标值。

3 输入定长线直接在弹出的对话框里输入线段的长度即可。

4 角度距离定点1）选择线段在对话框里输入角度和距离值，鼠标选择需加点的线段，系统捕捉线段上最近的点，根据输入的角度和距离值定点。

2）顺序定点在对话框里输入角度和距离值，点击生成点，系统沿输入线的方向上加点，输入的角度是指与线逆时针方向的夹角。

5 求垂点点击“选择线段”，用鼠标选择需求垂点的线段，然后选择两种求垂点的方式，最后选择“生成点”，系统将在您选择的线段上生成垂点。

十九、mapgis结合excel作资源量估算图传统的资源储量估算图的作法效率低而且容易出错，借助mapgis及excel来完成资源量估算图，不失为一种新的选择。

下面结合自己的经验，论述一下用mapgis结合excel作资源量估算图的过程。

一、图框的生成以前手工绘图的时候，做一幅图一般是先打好网格，再逐网格来绘制，这样能够减少误差。

现在有了电脑，一般是先用电脑生成需要的图框，再把图配准到图框中，再来处理。

生成图框很重要。

Mapgis提供了两大类图框的生成，一是经纬网图框，二是公里网图框。

一般在资源储量核实中用得最多的是公里网图框。

公里网图框的生成很简单，打开mapgis投影变换模块，打开键盘生成矩形图框，根据需要填写相应的参数即可生成。

需要注意的是，坐标系一般填写国家坐标系，起始带号填写相应的带号，标注一般为公里值，因为一般图都不规则，矩形分幅方法选择任意公里矩形分幅，比例尺分母在图上都能找到，网起始值指的是公里网从哪儿开始，比如左下角坐标为2735232.33，35437248.11，1:5000的图，网起始值x填写为437.5，网起始值y 填写为2735.5。

经纬度与直角坐标转换㈠MAPGIS转换⒈实用服务——投影变换——P投影转换——P输入单点投影转换。

⒉原始投影参数设置：坐标系类型——大地坐标或地理坐标；比例尺分母——1；坐标单位：DDDMMSS.SS；椭球面高程、投影面高程、平移X、平移Y均为0。

⒊结果投影参数设置：坐标系类型——投影平面直角投影类型——5：高斯-克吕格[横切椭园柱等角]投影比例尺分母——1坐标单位——米椭球面高程、投影面高程、平移X、平移Y——0投影带类型——根据所给数据源图确定投影带序号——根据投影中心点经度所处的带号确定。

参见下表。

⒋输入格式：如经度119°16′，纬度32°08′，则输入格式为：1191600，320800。

⒌点“投影点”，则结果显示：X=713901.92712，Y=3558951.83797。

㈡利用坐标转换软件打开软件，点击最上部“坐标转换”——换带计算——选择3度或6度带，并在投影参数的中央子午线中填入相应数据（如117）。

选择源坐标类型——大地坐标——度：分：秒；椭球基准——北京54。

输入源坐标格式：如经度119°16′，纬度32°08′，则B=032：08：00，L=119：16：00。

选择目标坐标类型——平面坐标；椭球基准——北京-54坐标系点转换坐标：X=3558951.837925,Y=713901.927116。

3度分带表-----------------------------------------------------------投影区带号中央经度经度范围-----------------------------------------------------------1 3 1.5 -> 4.52 6 4.5 -> 7.53 9 7.5 -> 10.54 12 10.5 -> 13.55 15 13.5 -> 16.57 21 19.5 -> 22.58 24 22.5 -> 25.59 27 25.5 -> 28.510 30 28.5 -> 31.511 33 31.5 -> 34.512 36 34.5 -> 37.513 39 37.5 -> 40.514 42 40.5 -> 43.515 45 43.5 -> 46.516 48 46.5 -> 49.517 51 49.5 -> 52.518 54 52.5 -> 55.519 57 55.5 -> 58.520 60 58.5 -> 61.521 63 61.5 -> 64.522 66 64.5 -> 67.523 69 67.5 -> 70.524 72 70.5 -> 73.525 75 73.5 -> 76.526 78 76.5 -> 79.527 81 79.5 -> 82.528 84 82.5 -> 85.529 87 85.5 -> 88.530 90 88.5 -> 91.531 93 91.5 -> 94.532 96 94.5 -> 97.533 99 97.5 -> 100.534 102 100.5 -> 103.535 105 103.5 -> 106.536 108 106.5 -> 109.537 111 109.5 -> 112.538 114 112.5 -> 115.539 117 115.5 -> 118.540 120 118.5 -> 121.541 123 121.5 -> 124.542 126 124.5 -> 127.543 129 127.5 -> 130.544 132 130.5 -> 133.545 135 133.5 -> 136.546 138 136.5 -> 139.547 141 139.5 -> 142.548 144 142.5 -> 145.549 147 145.5 -> 148.551 153 151.5 -> 154.552 156 154.5 -> 157.553 159 157.5 -> 160.554 162 160.5 -> 163.555 165 163.5 -> 166.556 168 166.5 -> 169.557 171 169.5 -> 172.558 174 172.5 -> 175.559 177 175.5 -> 178.560 180 178.5 -> -178.561 -177 -178.5 -> -175.562 -174 -175.5 -> -172.563 -171 -172.5 -> -169.564 -168 -169.5 -> -166.565 -165 -166.5 -> -163.566 -162 -163.5 -> -160.567 -159 -160.5 -> -157.568 -156 -157.5 -> -154.569 -153 -154.5 -> -151.570 -150 -151.5 -> -148.571 -147 -148.5 -> -145.572 -144 -145.5 -> -142.573 -141 -142.5 -> -139.574 -138 -139.5 -> -136.575 -135 -136.5 -> -133.576 -132 -133.5 -> -130.577 -129 -130.5 -> -127.578 -126 -127.5 -> -124.579 -123 -124.5 -> -121.580 -120 -121.5 -> -118.581 -117 -118.5 -> -115.582 -114 -115.5 -> -112.583 -111 -112.5 -> -109.584 -108 -109.5 -> -106.585 -105 -106.5 -> -103.586 -102 -103.5 -> -100.587 - 99 -100.5 -> - 97.588 - 96 - 97.5 -> - 94.589 - 93 - 94.5 -> - 91.590 - 90 - 91.5 -> - 88.591 - 87 - 88.5 -> - 85.592 - 84 - 85.5 -> - 82.593 - 81 - 82.5 -> - 79.595 - 75 - 76.5 -> - 73.596 - 72 - 73.5 -> - 70.597 - 69 - 70.5 -> - 67.598 - 66 - 67.5 -> - 64.599 - 63 - 64.5 -> - 61.5 100 - 60 - 61.5 -> - 58.5 101 - 57 - 58.5 -> - 55.5 102 - 54 - 55.5 -> - 52.5 103 - 51 - 52.5 -> - 49.5 104 - 48 - 49.5 -> - 46.5 105 - 45 - 46.5 -> - 43.5 106 - 42 - 43.5 -> - 40.5 107 - 39 - 40.5 -> - 37.5 108 - 36 - 37.5 -> - 34.5 109 - 33 - 34.5 -> - 31.5 110 - 30 - 31.5 -> - 28.5 111 - 27 - 28.5 -> - 25.5112 - 24 - 25.5 -> - 22.5 113 - 21 - 22.5 -> - 19.5 114 - 18 - 19.5 -> - 16.5 115 - 15 - 16.5 -> - 13.5 116 - 12 - 13.5 -> - 10.5 117 - 9 - 10.5 -> - 7.5118 - 6 - 7.5 -> - 4.5119 - 3 - 4.5 -> - 1.5120 - 0 - 1.5 -> 1.56度分带表-----------------------------------------------------------投影区代号中央经度经度范围-----------------------------------------------------------1 3 0 -> 62 9 6 -> 123 15 12 -> 184 21 18 -> 245 27 24 -> 306 33 30 -> 367 39 36 -> 428 45 42 -> 489 51 48 -> 5411 63 60 -> 6612 69 66 -> 7213 75 72 -> 7814 81 78 -> 8415 87 84 -> 9016 93 90 -> 9617 99 96 -> 10218 105 102 -> 10819 111 108 -> 11420 117 114 -> 12021 123 120 -> 12622 129 126 -> 13223 135 132 -> 13824 141 138 -> 14425 147 144 -> 15026 153 150 -> 15627 159 156 -> 16228 165 162 -> 16829 171 168 -> 17430 177 174 -> 18031 -177 -180 -> -17432 -171 -174 -> -16833 -165 -168 -> -16234 -159 -162 -> -15635 -153 -156 -> -15036 -147 -150 -> -14437 -141 -144 -> -13838 -135 -138 -> -13239 -129 -132 -> -12640 -123 -126 -> -12041 -117 -120 -> -11442 -111 -114 -> -10843 -105 -108 -> -10244 -99 -102 -> -9645 -93 -96 -> -9046 -87 -90 -> -8447 -81 -84 -> -7848 -75 -78 -> -7249 -69 -72 -> -6650 -63 -66 -> -6051 -57 -60 -> -5452 -51 -54 -> -4853 -45 -48 -> -4255 -33 -36 -> -3056 -27 -30 -> -2457 -21 -24 -> -1858 -15 -18 -> -1259 -9 -12 -> -650 -3 -6 -> 0文件转换(经纬度转直角坐标)1、源文件转化为excel的csv 格式——将文件另存为Csv，保存类型：Csv逗号分隔。

Mapgis数据投影步骤方法一1、打开需要投影的数据并选中数据范围2、打开section新建文件，在1辅助工具下选择表格数据投影打开选择数据投影对话框，首先选择X,Y数据所在列，然后设置比例尺，绘制线和线闭合项不用勾选。

3、文字图元参数，子图图元参数。

4、所有参数设置完成后点击确定。

5、点击1：1复原，保存点文件。

注：1:1复原后看不到投影内容，移动鼠标缩小窗口范围，将最左下角位于原点的点删除后再点击保存点文件，1:1复原可见投影内容。

方法二1、Excel数据准备，文件另存为文本文件（制表符分隔）（*txt）格式2、打开mapgis主菜单—>实用服务—>投影变换2、投影转换菜单—>U用户文件投影转换3、打开文件5、在设置用户文件选项中，选择按指定分隔符，弹出对话框忽略，单击设置投影参数中的设置分隔符，可以用分号、逗号、空格、或是Tab键隔开。

6、在设置投影参数中继续设置用户投影参数和结果投影参数如下7、点击投影变换然后点击确定8、点击1:1复位，保存点文件结束Mapgis图像矫正一、图片处理1、首先打开“图像处理”，再打开“图像分析”。

2、点击“文件”里的“数据输入”。

3、选择要添加文件的格式。

4、点击“添加文件”把要转的图片打开。

5、点击“转换”再点击“完成”。

二、标准图框生成方法一：1、进入MAPGIS主界面→“实用服务”→“投影变换”。

2、“系列标准图框”→“生成1：1万图框”。

3、在弹出的下列对话框中设置图框参数。

选择图框模式：选择高斯坐标实线公里网。

参数输入（DMS）：输入图框左下角经纬度和网间间距。

（一般情况下，网间间距不需修改，使用默认参数即可。

只需输入图框左下角的经纬度。

输入图框文件名：图框文件名可通过点击“图框文件名”按钮输入，也可直接在其后的空白框内输入。

选择椭球参数：点击“椭球参数”按钮选择椭球参数。

选择西安80/1975年I.U.G.G推荐椭球。

4、主要参数都输入完毕以后，单击“确定”按钮，系统会弹出如下对话框，“图框内容”可不管，而在“图框参数选择”的6个选项中，将左下角平移为原点和旋转图框底边水平两项不要勾选，其余4项全部勾选。

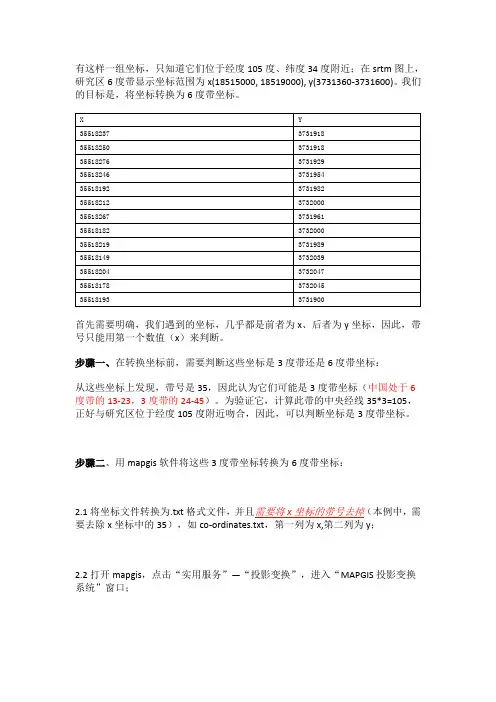

有这样一组坐标，只知道它们位于经度105度、纬度34度附近；在srtm图上，研究区6度带显示坐标范围为x(18515000, 18519000), y(3731360-3731600)。

我们的目标是，将坐标转换为6度带坐标。

首先需要明确，我们遇到的坐标，几乎都是前者为x、后者为y坐标，因此，带号只能用第一个数值（x）来判断。

步骤一、在转换坐标前，需要判断这些坐标是3度带还是6度带坐标：从这些坐标上发现，带号是35，因此认为它们可能是3度带坐标（中国处于6度带的13-23，3度带的24-45）。

为验证它，计算此带的中央经线35*3=105，正好与研究区位于经度105度附近吻合，因此，可以判断坐标是3度带坐标。

步骤二、用mapgis软件将这些3度带坐标转换为6度带坐标：2.1将坐标文件转换为.txt格式文件，并且需要将x坐标的带号去掉（本例中，需要去除x坐标中的35），如co-ordinates.txt，第一列为x,第二列为y；2.2打开mapgis，点击“实用服务”—“投影变换”，进入“MAPGIS投影变换系统”窗口；2.3在菜单栏选择“投影转换”—“用户文件投影转换”，进入“用户数据点文件投影转换”窗口，打开文件co-ordinates.txt；2.4点击“用户投影参数”，在“输入投影参数”对话框内设置以下参数：“坐标类型”内选择“投影平面直角”；“椭球参数”内选择“WGS84”；“投影类型”内选择“高斯-克里格投影”；“坐标单位”内选择“米”；“投影带类型”内选择“3度带”；“投影带序号”内选择“35”（注：投影带序号会自动对应“投影中心点经度”，可以对照所选择的带号是否正确）；“坐标轴偏移”：（1）将3度带坐标转换为经纬度（地理坐标系）时，需要将x向东平移500000米（中国地图，经纬度转为xy坐标时，都会向西平移500km，因此，xy转为经纬度时，需要向东平移500km）；（2）将3度带坐标转为6度带坐标时，x不需要平移。

在MAPGIS图中，若发现在工程输出中，图幅在页面设置-系统自动检测幅面下很小（图1所示），通常有两个原因：（1）查看编辑模式下，图幅外围是否有东西，这点是通过图幅在1:1的情况下是否铺满框来检验，铺满（图2所示）则排除该种可能，反之则判定是该种可能；（2）查看图幅是否是经纬度（图3所示），如果是，则要进行投影变换（图4），将图幅的经纬度坐标转换成大地坐标。

以下为投影变化的基本步骤。

图1 工程输出中图幅大小示意图图2 编辑模式下图幅分布示意图
图3 经纬度状态下的图幅图4 MAPGIS中的投影变换功能
1、打开投影变换，在文件下找到所需要编辑的文件，全选（图5所示）；
图5 投影变换界面
2、选择P投影转换下拉菜单—D工作区直接投影转换—选择文件并全选（图6 所示）；
图6 工作区直接投影转换菜单
3、选择当前投影—坐标类型下选择投影平面直角（具体设置如
图7所示）；
图7 当前投影参数设置一
4、当前投影坐标系类型下选择地理坐标系（具体设置如图8所示）；
图8 当前投参数影设置二
5、选择目的投影—坐标系类型下选大地坐标—椭球参数选北京
54（跟当前投影设置一致）—比例尺分母选50000（图幅本身的比例尺）—坐标单位选毫米（与比例尺单位一致）—其它设置如图9所示；
图9 目的投影下的参数设置
6、点开始转换—弹出的菜单中一直点确定—点文件投影转换下的确定就快大功告成了（图10所示）；
图10 开始转换设置
7、终于到最后一步了，在文件下拉菜单保存或另存为文件就可以了（图11所示），发现窗口的图幅范围已经变成大地坐标了，大功告成。

图11 文件保存。

MapGIS问题：将设备坐标转换到地理坐标
在MAPGIS投影坐标类型中，大致有五种坐标类型：用户自定义也称设备坐标系（以毫米为单位），地理坐标系（以度或度分秒为单位），大地坐标系（以米为单位），平面直角坐标系（以米为单位），地心大地直角坐标系。

如果进行设备坐标转换到地理坐标,方法是：
第一步：启动投影变换系统。

第二步：打开需要转换的点（线，面）文件。

（菜单：文件/打开文件）；
第三步：编辑投影参数和TIC点；选择转换文件（莱单：投影转换/MAPGIS文件投影/选转换点（线，面）文件）；编辑TIC点（菜单：投影转换/当前文件TIC点/输入TIC点。

注意：理论值类型设为地理坐标系，以度或度分秒为单位），编辑当前投影参数（菜单：投影转换/编辑当前投影参数。

注：当前投影坐标类型选择为用户自定义，坐标单位：毫米，比例尺分母：l）；编辑结果投参数（菜单：投影转换/设置转换后的参数。

注：当前投影坐标系类型选择为地埋坐标系，坐标单位：度或度分秒）。

第四步：进行投影转换（菜单：投影转换/进行投影转换）。

地图投影
一、钻孔数据到平面直角坐标转
步骤与方法:
（1）编辑数据文件为（zuankong.Txt）文件
（2）打开“用户投影转换”菜单
（3）打开用户文件,
通过按“打开文件”按钮来打开zuankong.txt文件。

（4）设置当前投影参数
通过“用户投影参数”功能设置当前文件的投影坐标系及参数
5）设置目的投影参数
通过“结果文件参数”功能设置转换后的目的文件的投影坐标系及参数.
（6）选择“按指定分隔符”读取数据
进行投影
二、大地坐标到平面直角坐标转换
步骤与方法:
（1）首先，将所给的txt文档中的数据进行更新变换，将第一个点拷贝到最后,并改变其前面的点序号,去掉前面的代号37，并在每一行的后面加分隔符“/”。

（2）打开“用户投影菜单”，在用户指定维数中,改维数为3,平移为1位，“线间分隔标志”一栏加“/”如图：
（3）当前投影参数与前面的设置一样，这里不多加说明。

投影变换后，进行复位后得出12个多边形的结果。

欢迎您的下载，资料仅供参考！。

一、不见不散关于MAPGIS造区的几种方法：（1）先画线再用线工作提取弧段（2）先画线再用图形造区功能（3）直接用弧段来造区前两种方法都要经过[自动剪断线]->[清除微短线]->[清除线重叠坐标]->[自动线结点平差] -> [拓扑查错]处理后才能进行下一步工作。

如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

一、不见不散关于MAPGIS造区的几种方法：（1）先画线再用线工作提取弧段（2）先画线再用图形造区功能（3）直接用弧段来造区前两种方法都要经过[自动剪断线]->[清除微短线]->[清除线重叠坐标]->[自动线结点平差] -> [拓扑查错]处理后才能进行下一步工作。

如何将mapgis的图形插到word、excel、PowerPoint 中首先点取mapgis菜单“其他-＞OLE拷贝”，接着打开word，点取“粘贴”。

Mapgis数据就复制到word文档里。

空心字格式使用空心字时，字体采用相应字体编号的负数。

如：-3表示黑体空心字。

合并区1、可以在屏幕上开一个窗口，系统就会将窗口内的所有区合并，合并后区的图形参数及属性与左键弹起时所在的区相同。

2、也可以先用菜单中的选择区功能将要合并的区拾取到，然后再使用合并区功能实现。

3、还可以先用光标单击一个区，然后按住CTRL 键，在用光标单击相邻的区即可。

四、翻转图形在Mapgis中的其它下面整图变换中比例参数的X比例中输入法-1或Y比例中输入-1后确定。

CAD转化为MAPGIS1．将CAD文件另存为2004/2000DXF格式。

2．在MAPGIS主程序中选择“文件转换”。

3．输入中选择转入DXF文件，确定并复位4．保存点线文件（面无法转化）MAPGIS转化为CAD1．在MAPGIS主程序中选择“文件转换”。

2．分别装入点线文件，复位并全选。

3．输出中选择“部分图形方式输入DXF”全选并确定。

4．打开保存的DXF文件，用CAD复位显示图形，并改字体样式。

5．保存成CAD格式。

如何把JPG格式的转成ＭＳＩ格式图象处理----------图象分析模块。

在里面点：文件--------数据输入--------转换数据类型（选JPG）---------添加文件---------转换转换后的格式为mapgis的msi影像文件！转换为ＭＳＩ文件格式后再在输入编辑里，导入后矢量化。

mapgis使用技巧汇总20140920一、MapGIS中点位置坐标批量导出在实际工作中，我们经常需要在某一面图面上同时读出多点的位置坐标至表格中，如果一个一个的读出并填制成表，则工作量是十分大。

那么有没有快速的方法呢？答案是肯定的，而且不只一种方法可实现。

在这里列出了其中的三种方法：第一种：基本原理是利用MAPGIS67中的“文件转换”模块实现的。

具体操作是：（1）打开MAPGIS67中的“文件转换”，装入点文件（是否赋属性不影响），然后在“输出”菜单下，选择“输出MAPGIS明码格式”单击（注意：在选择“输出MAPGIS明码文件”之前，最好进行一下“重设省缺ID”），保存为“*.wat”格式文件。

（2）用记事本打开“*.wat”格式文件，选中从出现坐标的第一行开始至结尾的所有数据，复制粘贴至WORD文档中，然后利用WORD进行文本转为表格，将表格复制到EXCEL。

第二种：（1）进入投影变换模块，使用“工具”菜单下“点位置转为属性”，对点文件的属性结构进行编辑，增加x坐标字段和y坐标字段，当然这两个字段的的数据类型要选为双精度型或浮点型，设置坐标的小数位数后，在工具菜单中选择点位置转为属性，选择图形坐标的x、y所对应的字段，转换即可。

（2）打开已转为属性的点文件，使用“工具”菜单下“属性生成文本文件”进行文本转换即可，然后利用WORD进行文本转为表格，将表格复制到EXCEL。

（1、【MAPGIS投影变换】-【工具】-【点位置转为属性】- 2、--“选文件”-“图元文件”（你要提坐标的文件）- 3、---属性结构（建立“字段名称” X -“字段类型” 浮点型-“字段长度”-12 -“小数点位数”-6 同样建立“字段名称” Y -“字段类型” 浮点型-“字段长度”-12 -“小数点位数”-6 -【ok】- 4、--“转换”-“保存”-确定5、【工具】-【属性生成文本文件】6、“文件”-“图元文件”（你要提坐标的文件）-“生成文件”（你要存放坐标的文件zuobiao.txt）-“转换” -“确定” 7、包含坐标的文件就存到了zuobiao.txt中）二、键盘输入点坐标1、打开要输入的文件；2、打开线编辑→输入线→键盘输入线→依次输入各点坐标（X，Y）；注意：（1）要形成闭合线必须将第一个点输入两次，例如，1→2→3→4→5→6→1，既形成闭合六边形；（2）采集的点坐标为比例尺1：1000的坐标值，在输入图件中要按比例尺进行缩放。

利用arcgis将经纬度转换为坐标
预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制
1. 右键数据，选择display XY, 选择地理坐标系，
加载这些点
2. 右键数据，选择Export data ，输出为.shp文件，并加载到地图上|
3. 右键shp文件，打开属性表，选择右下角的option
4. 点击option ，选择Add field ，输入横坐标信息
5. 同样选择Add field ，输入纵坐标信息
6. 右键"横坐标”，选择calculate geometry ，如图选择相关坐标系和选项
7. 同理右键 "纵坐标”，选择calculate geometry ，如图选择相关坐标系和选项
8.ok 啦
10.点击option，选择export，选择保存路径，类型选择为db,这是可以在excel 里面打开的，Ok啦！。

关于投影变换的一点疑惑简单的办法现在有很多用户在详查建库时不知道怎么设置有影参数，现在我告所大家一个简单的方法：1。

用图框生成工具生成一个标准的1：1万的图框，注意起始经纬度输入你的真实数据。

椭球参数根据实际情况输入，通常是用1北京/54椭球。

确定后，图框参数选择中“将左下角平移为原点”和“旋转图框底边水平”两项不选确定后就生成了一个标准图框。

2。

在“投影转换”菜单下选“MAPGIS文件投影”选“转换线文件”，选择刚生成的图框线文件确定。

3。

在“投影转换”菜单下选“编辑当前投影参数”就可以看到你图形的投影参数了。

但是投影带类型和投影带序号需要自己更改。

4。

要转为大地坐标只需要在“进行投影变换”中的目的投影参数中的比例尺分母设为1坐标单位设为米（根据实际）即可。

MAPGIS投影变换系统功能简介1．5．1、启动MAPGIS投影变换系统的文件名为W32_proj.exe，在MAPGIS目录下，执行相应的文件名或从主菜单调用投影变换按钮，即可进入投影变换系统。

MAPGIS投影变换系统的功能菜单如图5-1所示，下面分别介绍一下各个菜单的功能。

图5－1 MAPGIS地图投影变换的主菜单1．5．2、文件与显示操作文件菜单项用于装入源投影的数据文件及保存投影转换后的数据文件，显示操作主要用来显示工作区中的文件，并进行缩放操作。

在显示菜单下有“显示TIC点”和“还原显示”两个功能。

其中，还原显示功能菜单若打开，即在菜单项前有“√”符号时，图形显示即以其图形参数规定的要求来实际显示。

“显示TIC点”菜单若打开，即在菜单项前有“√”符号时，显示当前文件所对应的TIC点。

1．5．3、投影参数设置投影参数设置功能用来设置原图或目的图件的投影坐标系、投影参数、椭球参数及坐标平移值。

在进行文件投影转换、屏幕输入单点转换、绘制投影经纬网时，都需要进行投影参数设置。

投影类型和坐标单位直接从下拉列表中选取，选择“椭球参数”按钮可选择椭球参数。
