习题5-1填空题（1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。

表面粗糙度越小，表面越光洁。

（2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。

（3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。

（4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。

（5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。

（6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。

5-2 是非题（1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。

（×）（2）表面粗糙度的取样长度一般即为评定长度。

（×）（3）Ra能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。

（√）（4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。

（√）（5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。

（×）（6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。

（√）（7）表面粗糙度数值越小越好。

（×）5-3 选择题（1）表面粗糙度是B误差。

A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（2）选择表面粗糙度评定参数值时，下列论述不正确的有AA. 同一零件上工作表面应比非工作表面参数值大B. 摩擦表面应比非摩擦表面的参数值小C. 配合质量要求高，表面粗糙度参数值应小D. 受交变载荷的表面，表面粗糙度参数值应小（3）评定表面粗糙度的取样长度至少包含 B 个峰和谷。

A. 3B. 5C. 7D. 9（4）表面粗糙度代号在图样标注时尖端应A。

A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（5）通常车削加工可使零件表面粗糙度Ra达到 A μm。

A 0.8～6. 3B 0.4～6.3C 0.4～12.5 D.0.2～1.6（6）车间生产中评定表面粗糙度最常用的方法是 D 。

第三章 表面粗糙度1．某箱体孔尺寸为φ50H7，若其形状公差按其尺寸公差的60％选用，试确定该孔的表面粗糙度允许值a R 和z R 。

解：已知尺寸公差IT7＝0.025mm ，形状公差T ＝0.6IT ，由尺寸公差、形状公差和粗糙度允许值三者之间的关系得：a R ≤0.05IT ＝1.25m μ z R ≤0.2IT ＝5m μ查表3－1、3－2进行标准化圆整，得到最接近的允许值为：a R ：第一系列 0.8m μ，或1.6m μ 第二系列 1.25m μz R ：第一系列 3.2m μ， 或6.3m μ 第二系列 5.0m μ取：（1）a R ＝0.8m μ，z R ＝3.2m μ 符合优先选用标准，但过于保守，不够经济，要求严格时可以选用。

（2）a R ＝1.6m μ，z R ＝6.3m μ 符合优先选用标准，但偏于要求低，若不影响使用要求时可以选用。

（3）a R ＝1.25m μ，z R ＝5.0m μ 虽为第二系列，但不仅符合要求，且经济，若工厂条件允许可以选用。

由于，题目所给的条件不充分，故这里答案不唯一。

在工厂实际中，应根据实际条件具体确定，要综合考虑经济性和实际生产条件。

2.测量某表面的粗糙度，在取样长度内测得其距中线的数值如下，试计算其Z R 与y R 值。

轮廓峰高（m μ）：8 13 9 11 8 10 11轮廓谷深（m μ）：11 8 11 10 12 8 10解： )(515151∑∑==+=i i vi pi z y y R ＝51【（13+9+11+10+11）+（11+11+10+12+10）】 ＝21.6m μy R ＝min max vi pi y y +＝13+12＝25m μ3.附图2－8所示减速器轴，根据图样上给定的尺寸公差分别确定各轴段（2－φ30k5和2－φ50js6）外圆柱面的表面粗糙度允许值a R ，并允许在检测2－φ50js6轴外表面粗糙度实测值可以有一部分（即小于总数16％）超过规定的允许值；而对2－φ30k5轴颈表面不允许有任何实测值超过规定的允许值，试按照国家标准（GB/T 131）规定正确标注在图样上。

表面粗糙度100个问与答1．什么称为表面粗糙度？答：表面粗糙度是指零件加工表面上具有的由较小间距和峰谷所组成的微观几何形状特征。

它是一种微观几何形状误差。

2．表面粗糙度如何产生？答：零件经切削加工或其他方法所形成的表面，由于加工中的材料塑性变形、机械振动、摩擦等原因，总是存在着几何形状误差。

3．表面粗糙度对零件有什么影响？答：表面粗糙度对零件的摩擦和磨损、疲劳强度、抗腐蚀性及零件间的配合性质等都有重要的影响。

4．目前我国的“表面粗糙度”国家标准主要有哪些？答：GB/T35052000表面粗糙度术语表面及其参数；GB/T1031-1995表面粗糙度参数及其数值；GB/T131-1993机械制图表面粗糙度符号、代号及其注法。

5．什么称为实际轮廓？答：是平面与实际表面相交所得的轮廓线。

按照相截方向的不同，它又可分为横向实际轮廓和纵向实际轮廓。

在评定和测量表面粗糙度时，除特殊指明，通常均按横向实际轮廓，即与加工纹理方向垂直的截面上的轮廓。

6．什么称为取样长度？答：用于判别具有表面粗糙度特征的一段基准线长度。

表面越粗糙，取样长度就应越大。

规定取样长度是为了限制和减弱其他几何形状误差对表面粗糙度测量结果的影响。

在取样长度范围内，一般包括5个以上的轮廓峰与轮廓谷。

取样长度的选用值见GB/T1031-1995表面粗糙度参数及其数值。

7．什么称为评定长度？答：是用以评定轮廓所必需的一段长度，可包括一个或几个取样长度。

由于零件表面加工存在不均匀性，为了充分合理地反映被测表面的粗糙度特征，需要用几个取样长度来评定。

评定长度的选用值见GB/T1031-1995表面粗糙度参数及其数值。

8．什么称为基准线？答：评定表面粗糙度参数数值大小的一条参考线称为基准线。

基准线有两种：轮廓最小二乘中线和轮廓算术平均中线。

9．什么称为轮廓最小二乘中线？答：轮廓的最小二乘中线是在取样长度内，使轮廓上各点轮廓偏距的平方和为最小的线。

10．什么称为轮廓算术平均中线？答：轮廓的算术平均中线是在取样长度内，划分实际轮廓为上、下两部分，且使上、下面积相等的线。

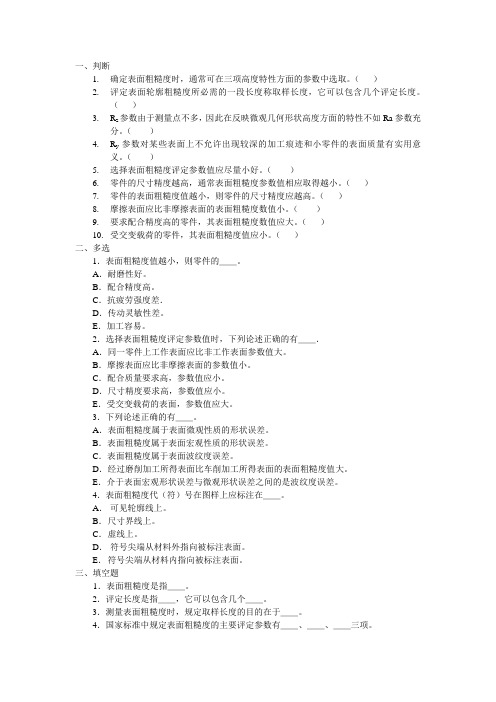

一、判断1.确定表面粗糙度时，通常可在三项高度特性方面的参数中选取。

（）2.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（）3.R z参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。

（）4.R y参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（）5.选择表面粗糙度评定参数值应尽量小好。

（）6.零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。

（）7.零件的表面粗糙度值越小，则零件的尺寸精度应越高。

（）8.摩擦表面应比非摩擦表面的表面粗糙度数值小。

（）9.要求配合精度高的零件，其表面粗糙度数值应大。

（）10.受交变载荷的零件，其表面粗糙度值应小。

（）二、多选1．表面粗糙度值越小，则零件的＿＿。

A．耐磨性好。

B．配合精度高。

C．抗疲劳强度差．D．传动灵敏性差。

E．加工容易。

2．选择表面粗糙度评定参数值时，下列论述正确的有＿＿．A．同一零件上工作表面应比非工作表面参数值大。

B．摩擦表面应比非摩擦表面的参数值小。

C．配合质量要求高，参数值应小。

D．尺寸精度要求高，参数值应小。

E．受交变载荷的表面，参数值应大。

3．下列论述正确的有＿＿。

A．表面粗糙度属于表面微观性质的形状误差。

B．表面粗糙度属于表面宏观性质的形状误差。

C．表面粗糙度属于表面波纹度误差。

D．经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。

E．介于表面宏观形状误差与微观形状误差之间的是波纹度误差。

4．表面粗糙度代（符）号在图样上应标注在＿＿。

A．可见轮廓线上。

B．尺寸界线上。

C．虚线上。

D．符号尖端从材料外指向被标注表面。

E．符号尖端从材料内指向被标注表面。

三、填空题1．表面粗糙度是指＿＿。

2．评定长度是指＿＿，它可以包含几个＿＿。

3．测量表面粗糙度时，规定取样长度的目的在于＿＿。

4．国家标准中规定表面粗糙度的主要评定参数有＿＿、＿＿、＿＿三项。

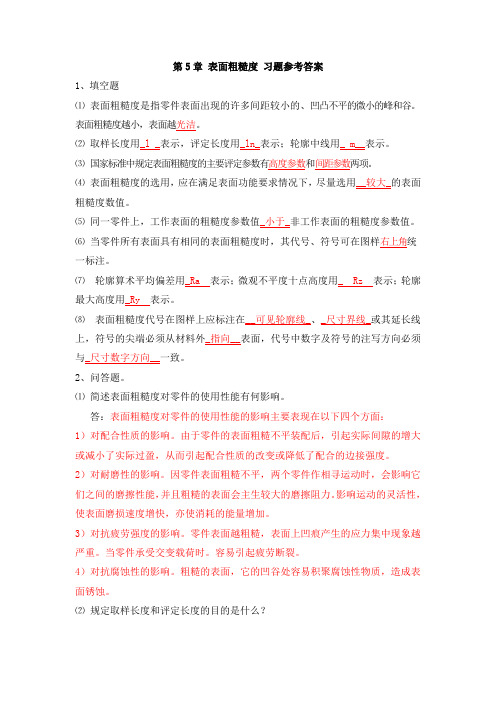

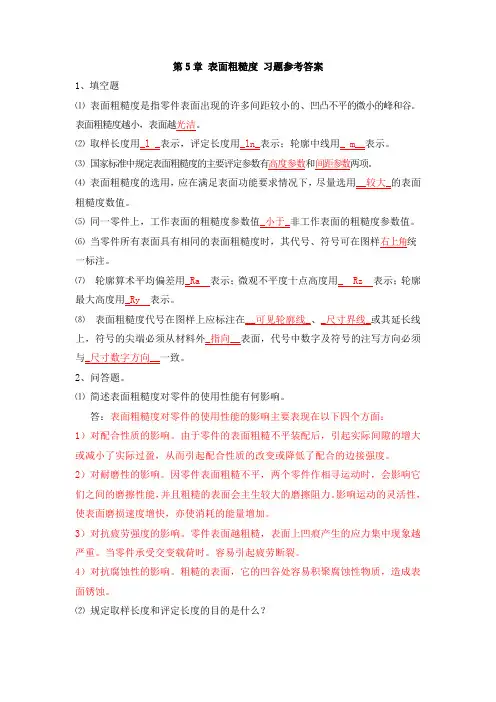

第5章表面粗糙度习题参考答案1、填空题⑴表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。

表面粗糙度越小，表面越光洁。

⑵取样长度用_l _表示，评定长度用_ln_表示；轮廓中线用_ m__表示。

⑶国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。

⑷表面粗糙度的选用，应在满足表面功能要求情况下，尽量选用__较大_的表面粗糙度数值。

⑸同一零件上，工作表面的粗糙度参数值_小于_非工作表面的粗糙度参数值。

⑹当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。

⑺轮廓算术平均偏差用_Ra 表示；微观不平度十点高度用_ Rz 表示；轮廓最大高度用_Ry 表示。

⑻表面粗糙度代号在图样上应标注在__可见轮廓线_、_尺寸界线_或其延长线上，符号的尖端必须从材料外_指向__表面，代号中数字及符号的注写方向必须与_尺寸数字方向__一致。

2、问答题。

⑴简述表面粗糙度对零件的使用性能有何影响。

答：表面粗糙度对零件的使用性能的影响主要表现在以下四个方面：1）对配合性质的影响。

由于零件的表面粗糙不平装配后，引起实际间隙的增大或减小了实际过盈，从而引起配合性质的改变或降低了配合的边接强度。

2）对耐磨性的影响。

因零件表面粗糙不平，两个零件作相寻运动时，会影响它们之间的磨擦性能，并且粗糙的表面会主生较大的磨擦阻力。

影响运动的灵活性，使表面磨损速度增快，亦使消耗的能量增加。

3）对抗疲劳强度的影响。

零件表面越粗糙，表面上凹痕产生的应力集中现象越严重。

当零件承受交变载荷时。

容易引起疲劳断裂。

4）对抗腐蚀性的影响。

粗糙的表面，它的凹谷处容易积聚腐蚀性物质，造成表面锈蚀。

⑵规定取样长度和评定长度的目的是什么？答：规定取样长度的目的是为了限制或减弱表面波度的影响；规定评定长度的目的是为了合理地反映轮廓的真实情况。

⑶表面粗糙度的主要评定参数有哪些？优先采用哪个评定参数？答：表面粗糙度的主要评定参数有：轮廓算术平均偏差Ra；轮廓最大高度Rz。

项目三表面粗糙度练习题及答案要点一、填空题1.表面结构要求包括零件表面的表面结构参数、加工工艺_、表面纹理及方向、加工余量、传输带和取样长度等。

2.轮廓参数包括 R 轮廓 (表面粗糙度参数) 、 W 轮廓 (波纹度参数) 、P 轮廓 (原始轮廓参数) 。

3.评定参数轮廓算数平均偏差更能充分反应被测表面的实际情况。

4.轮廓算术平均偏差是指取样长度在内轮廓上各点至轮廓中线距离的算数平均值。

5.表面粗糙度中，Ra的单位为微米。

6.Ra值的常用范围是0.100-25 μm。

7.当图样上标注 max时，表示参数中的所有实测值均不得超过规定值;当图样上未注max时，表示参数的实测值中允许少于总数的16% 的实测值可以超过规定值。

8.表面结构代(符)号可标注在轮廓线、尺寸界线、或其延长线上，符号应从材料外指向并接触表面，其参数的注写和读取方向与尺寸数字的注写和读取方一致。

9.R轮廓参数(表面粗糙度参数)值选择的基本原则是在满足表面功能要求的前提下，尽量选用较大的参数值，选择时一般采取_类比_法。

10.表面粗糙度符号的高度应为字体高度的1.4倍。

11.用来检测表面粗糙度的仪器光切显微镜、干涉显微镜、电动轮廓仪、感触式微控面粗糙度测量仪。

12.检验表面粗糙度参数值时，视觉法和触觉法适用于精度要求不高的场合。

13、_样块_的表面粗糙度值即被检验表面的表面粗糙度参数值。

二、判断题(判断正误，并在括号内填“√”或“x”)1.从间隙配合的稳定性或过盈配合的连接强度考虑，表面粗糙度值越小越好。

（√）2.取样长度过短不能反映表面粗糙度的真实情况，因此取样长度越长越好。

（×）3.在 Ra、Rz参数中，Ra能充分反映表面微观几何形状高度方面的特性。

（√）4.触觉法是指用肉眼来判断表面粗糙度值的一种方法。

（×）5.由于表面结构高度参数不止一种，因而标注时在数值前必须注明相应的符号Ra、Rz。

（√）6.表面结构要求可标注在几何公差框格上方。

第五章表面粗糙度一、判断题。

1．评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

F2．R z参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数充分。

T 3．选择表面粗糙度评定参数值应尽量小好。

F4．零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。

T6．零件的表面粗糙度值越小，则零件的尺寸精度应越高。

F7．摩擦表面应比非摩擦表面的表面粗糙度数值小。

T8．要求配合精度高的零件，其表面粗糙度数值应大。

F9．受交变载荷的零件，其表面粗糙度值应小。

T二、选择题1．表面粗糙度值越小，则零件的AB。

A．耐磨性好。

B．配合精度高。

C．抗疲劳强度差．D．传动灵敏性差。

E．加工容易。

2．选择表面粗糙度评定参数值时，下列论述正确的有BCD．A．同一零件上工作表面应比非工作表面参数值大。

B．摩擦表面应比非摩擦表面的参数值小。

C．配合质量要求高，参数值应小。

D．尺寸精度要求高，参数值应小。

E．受交变载荷的表面，参数值应大。

3．下列论述正确的有AE。

A．表面粗糙度属于表面微观性质的形状误差。

B．表面粗糙度属于表面宏观性质的形状误差。

C．表面粗糙度属于表面波纹度误差。

D．经过磨削加工所得表面比车削加工所得表面的表面粗糙度值大。

E．介于表面宏观形状误差与微观形状误差之间的是波纹度误差。

4．表面粗糙度代（符）号在图样上应标注在ABD。

A．可见轮廓线上。

B．尺寸界线上。

C．虚线上。

D．符号尖端从材料外指向被标注表面。

E．符号尖端从材料内指向被标注表面三、问答题。

（1）简述表面粗糙度对零件的使用性能有何影响。

答：表面粗糙度对零件的使用性能的影响主要表现在以下四个方面：1）对配合性质的影响由于零件的表面粗糙不平装配后，引起实际间隙的增大或减小了实际过盈，从而引起配合性质的改变或降低了配合的边接强度。

2）对耐磨性的影响因零件表面粗糙不平，两个零件作相寻运动时，会影响它们之间的摩擦性能，并且粗糙的表面会主生较大的摩擦阻力。

C. > 10mmD.> 20mmA ．宏观几何形状误差C ．微观几何形状误差B ．中间几何形状误差D ．微观相对位置误差3 ．在下列描述中，( ) A ．配合性C ．抗腐蚀性第四章表面粗糙度第一节表面粗糙度概述一、填空题 (将正确答案写在横线上)1 ．表面粗糙度是指__________________________ 所具有的 _________________________ 和____________ 所组成的微观几何形状特性；这种微观几何形状的特征，一般是在零件的 ____________ 过程中，由于__________________________________________ 的_ 振动等原因引起的。

2．取样长度用 ________ 表示，评定长度用 _________ 表示；轮廓中线用_______ 表示。

3．轮廓算术平均偏差用 ____________ 表示；轮廓的最大高度用 _____________ 表示；轮廓最大高度用 _________ 表示。

4．表面粗糙度的选用，应在满足表面功能要求情况下，尽量选用 ___________________ 的表面粗糙度数值。

5．同一零件上，工作表面的粗糙度参数值 ____________ 非工作表面的粗糙度参数值。

6．表面粗糙度对零件的______________ 、____________ 、 _____________ 、___________ 、 ____________ 和____________ 等都有影响。

7．对于间隙配合，若表面粗糙度值 __________ 则易磨损，使___________ 很快地增大，从而引起______________ 的改变；对于过盈配合，表面粗糙度值 _____________ 会减小实际过盈量，从而降低 ___________________ 。

8．通常情况下，表面越粗糙，摩擦系数也就_____________ ，摩擦阻力________ ，摩擦而消耗的能量也越大，零件磨损也 _____________ 。

习题5-1 填空题（ 1）表面粗糙度是指零件表面出现的许多间距较小的、凹凸不平的微小的峰和谷。

表面粗糙度越小，表面越光洁。

（ 2）评定长度是指用于判别被评定轮廓表面粗糙度所必需的一段长度，它可以包含一个或几个取样长度。

（ 3）国家标准中规定表面粗糙度的主要评定参数有高度参数和间距参数两项。

（ 4）表面粗糙度的选用，应在满足表面功能要求的情况下，尽量选用大的表面粗糙度数值。

（ 5）同一零件表面，工作表面的粗糙度参数值小于非工作表面的粗糙度参数值。

（ 6）当零件所有表面具有相同的表面粗糙度时，其代号、符号可在图样右上角统一标注。

5-2 是非题（ 1）表面粗糙度是微观的形状误差，所以对零件使用性能影响不大。

（× ）（ 2）表面粗糙度的取样长度一般即为评定长度。

（× ）（ 3）Ra 能充分反映表面微观几何形状的高度特征，是普遍采用的评定参数。

（√ ）（ 4）零件的尺寸精度越高，通常表面粗糙度参数值相应取得越小。

（√ ）（ 5）表面粗糙度值越大，越有利于零件耐磨性和抗腐蚀性的提高。

（× ）（ 6）表面粗糙度不划分精度等级，直接用参数代号及数值表示。

（√ ）（ 7）表面粗糙度数值越小越好。

（× ）5-3 选择题（ 1）表面粗糙度是B误差。

A.宏观几何形状B.微观几何形状C.宏观相互位置D.微观相互位置（ 2）选择表面粗糙度评定参数值时，下列论述不正确的有AA.同一零件上工作表面应比非工作表面参数值大B.摩擦表面应比非摩擦表面的参数值小C.配合质量要求高，表面粗糙度参数值应小D.受交变载荷的表面，表面粗糙度参数值应小（ 3）评定表面粗糙度的取样长度至少包含B个峰和谷。

A. 3B. 5C. 7D. 9（ 4）表面粗糙度代号在图样标注时尖端应A。

A.从材料外指向标注表面B.从材料内指向标注表面C.以上二者均可（ 5）通常车削加工可使零件表面粗糙度Ra 达到Aμ m。

A ～ 6. 3B ～C ～（6）车间生产中评定表面粗糙度最常用的方法是D。
