单相半控桥式晶闸管整流电路电阻负载

1 单相桥式全控整流电路的功能要求及设计方案介绍1.1 单相桥式全控整流电路设计方案1.1.1 设计方案图1设计方案1.1.2 整流电路的设计主电路原理图及其工作波形图2 主电路原理图及工作波形主电路原理说明：（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。

因此在0～α区间，4个晶闸管都不导通。

（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。

（3）在u2负半波的（π～π＋α）区间，在π～π＋α间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。

（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。

2 触发电路的设计2.1 晶闸管触发电路触发电路在变流装置中所起的基本作用是向晶闸管提供门极电压和门极电流，使晶闸管在需要导通的时刻可靠导通。

根据控制要求决定晶闸管的导通时刻，对变流装置的输出功率进行控制。

触发电路是变流装置中的一个重要组成部分，变流装置是否能正常工作，与触发电路有直接关系，因此，正确合理地选择设计触发电路及其各项技术指标是保证晶闸管变流装置安全，可靠，经济运行的前提。

，开始启动A/D转换；在A/D转换期间，START应保持低电平。

2.1.1 晶闸管触发电路的要求晶闸管触发主要有移相触发、过零触发和脉冲列调制触发等。

触发电路对其产生的触发脉冲要求:(１)触发信号可为直流、交流或脉冲电压。

(２)触发信号应有足够的功率（触发电压和触发电流）。

(３)触发脉冲应有一定的宽度，脉冲的前沿尽可能陡，以使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。

3章 交流-直流变换电路 课后复习题第1部分：填空题1.电阻负载的特点是 电压与电流波形、相位相同；只消耗电能，不储存、释放电能 ，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是 0° ≤a ≤ 180° 。

2.阻感负载的特点是 电感对电流变化有抗拒作用，使得流过电感的电流不发生突变 ，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是 0°≤a ≤ 180° ，2 ，续流二极管承受的最大反向电压2 （设U 2为相电压有效值）。

3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 0° ≤a ≤ 180° ，2 和2 ；带阻感负载时，α角移相范围为 0° ≤a ≤ 90° ，单个晶闸管所承受的最大正向电压和反向电压分别为22U 2 ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个 平波电抗器(大电感) 。

4.单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ = 180°-2δ ; 当控制角α小于不导电角 δ 时，晶闸管的导通角 θ = 0° 。

5.从输入输出上看，单相桥式全控整流电路的波形与 单相全波可控整流电路 的波形基本相同，只是后者适用于 较低 输出电压的场合。

6.2 ，随负载加重U d 逐渐趋近于0.9 U 2，通常设计时，应取RC≥ 1.5~2.5T ，此时输出电压为U d ≈ 1.2 U 2(U 27.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm 2 ，晶闸管控制角α的最大移相范围是 0°≤a ≤90° ，使负载电流连续的条件为 a ≤30° (U 2为相电压有效值)。

8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差 120° ，当它带阻感负载时，α的移相范围为 0°≤a ≤90° 。

实验二单相桥式半控整流电路实验一．实验目的1．研究单相桥式半控整流电路在电阻负载，电阻—电感性负载及反电势负载时的工作。

2．熟悉MCL—05组件锯齿波触发电路的工作。

3．进一步掌握双踪示波器在电力电子线路实验中的使用特点与方法。

二．实验线路及原理见图4-6。

三．实验内容1．单相桥式半控整流电路供电给电阻性负载。

2．单相桥式半控整流电路供电给电阻—电感性负载（带续流二极管）。

3．单相桥式半控整流电路供电给反电势负载（带续流二极管）。

4．单相桥式半控整流电路供电给电阻—电感性负载（断开续流二极管）。

四．实验设备及仪器1．MCL系列教学实验台主控制屏。

2．MCL—18组件（适合MCL—Ⅱ)或MCL—31组件（适合MCL—Ⅲ）。

3．MCL—33组件或MCL—53组件（适合MCL—Ⅱ、Ⅲ、Ⅴ）4．MCL—05组件或MCL—05A组件5．MEL—03三相可调电阻器或自配滑线变阻器。

6．MEL—02三相芯式变压器。

7．二踪示波器8．万用电表五．注意事项1．实验前必须先了解晶闸管的电流额定值（本装置为5A），并根据额定值与整流电路形式计算出负载电阻的最小允许值。

2．为保护整流元件不受损坏，晶闸管整流电路的正确操作步骤（1）在主电路不接通电源时，调试触发电路，使之正常工作。

（2）在控制电压U ct =0时，接通主电源。

然后逐渐增大U ct ，使整流电路投入工作。

（3）断开整流电路时，应先把U ct 降到零，使整流电路无输出，然后切断总电源。

3．注意示波器的使用。

4．MCL —33（或MCL —53组件）的内部脉冲需断开。

5．接反电势负载时，需要注意直流电动机必须先加励磁六．实验方法1．将MCL —05（或MCL —05A ，以下均同）面板左上角的同步电压输入接MCL —18的U 、V 输出端（如您选购的产品为MCL —Ⅲ、Ⅴ，则同步电压输入直接与主控制屏的U 、V 输出端相连）， “触发电路选择”拨向“锯齿波”。

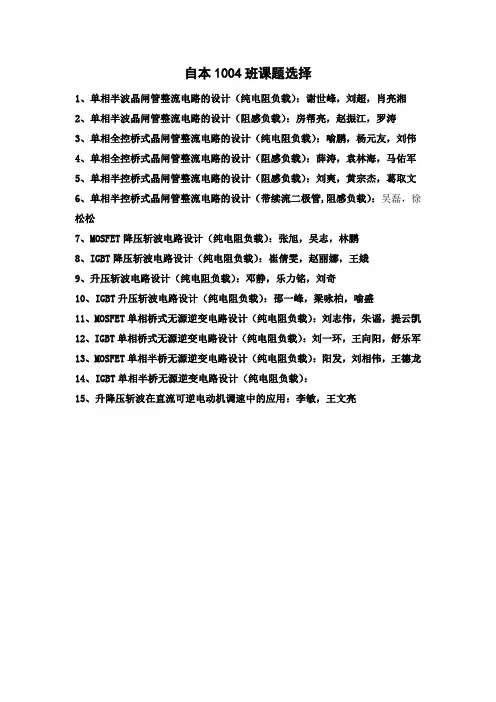

自本1004班课题选择
1、单相半波晶闸管整流电路的设计（纯电阻负载）：谢世峰，刘超，肖亮湘
2、单相半波晶闸管整流电路的设计（阻感负载）：房帮亮，赵振江，罗涛
3、单相全控桥式晶闸管整流电路的设计（纯电阻负载）：喻鹏，杨元友，刘伟
4、单相全控桥式晶闸管整流电路的设计（阻感负载）：薛涛，袁林海，马佑军
5、单相半控桥式晶闸管整流电路的设计（阻感负载）：刘爽，黄宗杰，葛取文
6、单相半控桥式晶闸管整流电路的设计（带续流二极管,阻感负载）：吴磊，徐松松
7、MOSFET降压斩波电路设计（纯电阻负载）：张旭，吴志，林鹏
8、IGBT降压斩波电路设计（纯电阻负载）：崔倩雯，赵丽娜，王娥
9、升压斩波电路设计（纯电阻负载）：邓静，乐力铭，刘奇
10、IGBT升压斩波电路设计（纯电阻负载）：邵一峰，梁咏柏，喻盛
11、MOSFET单相桥式无源逆变电路设计（纯电阻负载）：刘志伟，朱谣，提云凯
12、IGBT单相桥式无源逆变电路设计（纯电阻负载）：刘一环，王向阳，舒乐军
13、MOSFET单相半桥无源逆变电路设计（纯电阻负载）：阳发，刘相伟，王德龙
14、IGBT单相半桥无源逆变电路设计（纯电阻负载）：
15、升降压斩波在直流可逆电动机调速中的应用：李敏，王文亮。

一、填空（30分）1、双向晶闸管的图形符号是 ，三个电极分别是 ， 和 ；双向晶闸管的的触发方式有 、 、 、 .。

2、单相全波可控整流电路中，晶闸管承受的最大反向电压为 。

三相半波可控整流电路中，晶闸管承受的最大反向电压为 。

（电源相电压为U 2）3、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用 触发；二是用 触发。

4、在同步电压为锯齿波的触发电路中，锯齿波底宽可达 度；实际移相才能达 度。

5、异步电动机变频调速时，对定子频率的控制方式有 、 、 、 。

6、软开关电路种类很多，大致可分成 电路、 电路两大类。

7、变流电路常用的换流方式有 、 、 、 四种。

8、逆变器环流指的是只流经 、 而不流经 的电流，环流可在电路中加 来限制。

9、提高变流置的功率因数的常用方法有 、 、 。

10、绝缘栅双极型晶体管是以 作为栅极，以 作为发射极与集电极复合而成。

三、选择题（每题2分 10分）1、α为 度时，三相桥式全控整流电路，带电阻性负载，输出电压波形处于连续和断续的临界状态。

A 、0度。

B 、60度。

C 、30度。

D 、120度。

2、晶闸管触发电路中，若使控制电压U C =0，改变 的大小，使触发角α=90º，可使直流电机负载电压U d =0。

达到调整移相控制范围，实现整流、逆变的控制要求。

A 、 同步电压，B 、控制电压，C 、偏移调正电压。

3、能够实现有源逆变的电路为 。

A 、三相半波可控整流电路，B 、三相半控整流桥电路，C 、单相全控桥接续流二极管电路，D 、单相桥式全控整流电路。

4、如某晶闸管的正向阻断重复峰值电压为745V ，反向重复峰值电压为825V ，则该晶闸管的额定电压应为（ ） A 、700V B 、750V C 、800V D 、850V5、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( ) A 、90° B 、120° C 、150° D 、180° 四、问答题（20分）1、 实现有源逆变必须满足哪些必不可少的条件？（6分）2、根据对输出电压平均值进行控制的方法不同，直流斩波电路可有哪三种控制方式？并简述其控制原理。

一、填空题(每空1分，34分）1、实现有源逆变的条件为和。

2、在由两组反并联变流装置组成的直流电机的四象限运行系统中,两组变流装置分别工作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中，环流指的是只流经而不流经的电流.为了减小环流，一般采用αβ状态.4、有源逆变指的是把能量转变成能量后送给装置。

5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流,晶闸管才能导通。

6、当负载为大电感负载，如不加续流二极管时,在电路中出现触发脉冲丢失时与电路会出现失控现象.7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z;而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z；这说明电路的纹波系数比电路要小。

8、造成逆变失败的原因有、、、等几种。

9、提高可控整流电路的功率因数的措施有、、、等四种。

10、晶闸管在触发开通过程中,当阳极电流小于电流之前,如去掉脉冲，晶闸管又会关断.三、选择题（10分）1、在单相全控桥整流电路中,两对晶闸管的触发脉冲，应依次相差度。

A 、180度；B、60度；C、360度；D、120度;2、α= 度时，三相半波可控整流电路，在电阻性负载时,输出电压波形处于连续和断续的临界状态。

A、0度;B、60度； C 、30度；D、120度；3、通常在晶闸管触发电路中，若改变的大小时，输出脉冲相位产生移动，达到移相控制的目的。

A、同步电压；B、控制电压;C、脉冲变压器变比;4、可实现有源逆变的电路为。

A、单相全控桥可控整流电路B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路5、由晶闸管构成的可逆调速系统中，逆变角βmin选时系统工作才可靠。

A、300～350B、100～150C、00~100D、00四、问答题(每题9分，18分）1、什么是逆变失败?形成的原因是什么？2、为使晶闸管变流装置正常工作，触发电路必须满足什么要求？五、分析、计算题：（每题9分,18分）1、三相半波可控整流电路,整流变压器的联接组别是D/Y-5，锯齿波同步触发电路中的信号综合管是NPN型三极管.试确定同步变压器TS的接法钟点数为几点钟时，触发同步定相才是正确的，并画出矢量图。

课程设计任务书学生姓名：专业班级：指导教师：工作单位：题目: 单相半控桥式晶闸管整流电路的设计（带续流二极管）（阻感负载）初始条件：1、电源电压：交流100V/50Hz2、输出功率：500W3、移相范围0º~180º要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、根据课程设计题目，收集相关资料、设计主电路、控制电路；2、用MATLAB/Simulink对设计的电路进行仿真；3、撰写课程设计报告——画出主电路、控制电路原理图，说明主电路的工作原理、选择元器件参数，说明控制电路的工作原理、绘出主电路典型波形，绘出触发信号（驱动信号）波形，并给出仿真波形，说明仿真过程中遇到的问题和解决问题的方法，附参考资料；5、通过答辩。

时间安排：2012.12.24-12.29指导教师签名：年月日系主任（或责任教师）签名：年月日摘要单向桥式半控整流电路实际上是由单相桥式全控电路简化而来的。

在单相桥式全控整流电路中，每一个导电回路中有两个晶闸管，即用两个晶闸管同时导通以控制导电的回路。

但实际上为了对每个导电回路进行控制，只需要一个晶闸管就行了，另一个晶闸管可以用二级管代替，从而得到单向半控桥式整流电路。

除了用二极管代替晶闸管以外，该电路在实际应用中需加设续流二极管R VD ，以避免可能发生的失控现象。

实际运行中，若无续流二极管，则当 突然增大至180或触发脉冲丢失时，会发生一个晶闸管持续导通而两个二极管轮流导通的情况，这使d u 成为正弦半波，即半周期d u 为正弦，另外半周期d u 为零，其平均值保持恒定，相当于单相半波不可控整流电路时的波形，称为失控。

有续流二极管R VD 时，续流过程由R VD 完成，在续流阶段晶闸管关断，这就避免了某一个晶闸管持续导通从而导致失控的现象。

总的来说，单相桥式半控整流电路具有电路简单、调整方便、使用元件少等优点，而且不会导致失控显现，续流期间导电回路中只有一个管压降，少了一个管压降，有利于降低损耗。

电力电子技术试题1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO ；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采用控制角α= β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180º度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120º度。

11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。

单相半控桥式晶闸管整流电路设计(反电势、电阻)1. 背景在电力系统中，直流电源是非常重要的一种电源。

晶闸管在电力控制方面拥有广泛的应用，因为它能够提供高效的控制机制，包括在半导体设备上实现电流开关，以及实现定时控制等功能。

单相半控桥式晶闸管整流电路是一种非常常见的整流电路类型，也非常适合用于小功率应用。

本文将介绍如何设计一种单相半控桥式晶闸管整流电路，同时还会探讨反电势电路和电阻的设计问题。

2. 基本原理单相半控桥式晶闸管整流电路是一种将交流信号转换为直流信号的电路。

它通过将半桥整流电路和反电势电路组合在一起，完美地解决了整流电流方向的问题。

在这种电路中，半桥整流电路利用两个反相并联的晶闸管实现半波整流，而反电势电路则通过电感、电容的组合实现对负载电流的控制。

3. 电路设计3.1 半桥整流电路如图所示，首先需要设计半桥整流电路。

在这种电路中，使用两个反相并联的晶闸管V1和V2以及两个并联的负载电阻R1和R2实现单向导电性。

在负载电阻R1和R2上加上一个串联电感L1，可以有效地抑制负载电流的突变。

+---->Vout|Vin ---+--->V1------+| || R1 || |+-----+------+------>GND| || || L1| || |+------+------>Vout|R2||GND3.2 反电势电路接下来需要安装反电势电路。

反电势电路通过控制电感、电容并结合晶闸管V3的使能脚，实现对负载电流的控制。

+----+-------+| | |C1| | || L2 G|+----|---TT-+--->Vout| |V3-----D-+| |+-------+值得一提的是，在选择元器件时，需要注意反电势电路的电感和电容的选取，因为它们显著影响反电势电路的性能。

3.3 电阻最后需要考虑的是电阻。

这个简单的部分是整个电路设计的最后一步。

需要根据设计参数以及所需功率和工作电压等因素来确定电阻的取值，并按照电路图所示的方式将其安装在负载电路的两端。

电力电子技术复习2012一、选择题（每小题10分,共20分）1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差A度。

A、180°，B、60°， c、360°， D、120°2、α为C度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

`A，0度， B，60度， C，30度， D，120度，3、晶闸管触发电路中，若改变B的大小，则输出脉冲产生相位移动，达到移相控制的目的。

A、同步电压，B、控制电压，C、脉冲变压器变比。

4、可实现有源逆变的电路为A。

A、三相半波可控整流电路，B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路，D、单相半控桥整流电路。

5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理A。

A、30º-35º，B、10º-15º，C、0º-10º，D、0º。

6、在下面几种电路中，不能实现有源逆变的电路有哪几种BCDA、三相半波可控整流电路。

B、三相半控整流桥电路。

C、单相全控桥接续流二极管电路。

D、单相半控桥整流电路。

7、在有源逆变电路中，逆变角的移相范围应选为最好。

A、=90º∽180º，B、=35º∽90º，C、=0º∽90º，8、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于C。

A、U相换相时刻电压u U，B、V相换相时刻电压u V，C、等于u U+u V的一半即：9、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合要求。

请选择B。

10、晶闸管触发电路中，若使控制电压U C=0，改变C的大小，可使直流电动机负载电压U d=0，使触发角α=90º。

达到调定移相控制范围，实现整流、逆变的控制要求。

B、同步电压， B、控制电压，C、偏移调正电压。

1、单相桥式全控整流电路(阻-感性负载)1、1单相桥式全控整流电路电路结构(阻-感性负载)单相桥式全控整流电路用四个晶闸管,两只晶闸管接成共阴极,两只晶闸管接成共阳极,每一只晶闸管就是一个桥臂。

单相桥式全控整流电路(阻-感性负载)电路图如图1所示图1、单相桥式全控整流电路(阻-感性负载)1、2单相桥式全控整流电路工作原理(阻-感性负载)1)在u2正半波得(0~α)区间:晶闸管VT1、VT4承受正压,但无触发脉冲,处于关断状态。

假设电路已工作在稳定状态,则在0～α区间由于电感释放能量,晶闸管VT2、VT3维持导通。

2)在u2正半波得ωt=α时刻及以后:在ωt=α处触发晶闸管VT1、VT4使其导通,电流沿a→VT1→L→R→VT4→b →Tr得二次绕组→a流通,此时负载上有输出电压(ud=u2)与电流。

电源电压反向加到晶闸管VT2、VT3上,使其承受反压而处于关断状态。

3)在u2负半波得(π~π+α)区间:当ωt=π时,电源电压自然过零,感应电势使晶闸管VT1、VT4继续导通。

在电压负半波,晶闸管VT2、VT3承受正压,因无触发脉冲,VT2、VT3处于关断状态。

4)在u2负半波得ωt=π+α时刻及以后:在ωt=π+α处触发晶闸管VT2、VT3使其导通,电流沿b→VT3→L→R→VT2→a→Tr得二次绕组→b流通,电源电压沿正半周期得方向施加到负载上,负载上有输出电压(ud=-u2)与电流。

此时电源电压反向加到VT1、VT4上,使其承受反压而变为关断状态。

晶闸管VT2、VT3一直要导通到下一周期ωt=2π+α处再次触发晶闸管VT1、VT4为止。

1、3单相桥式全控整流电路仿真模型(阻-感性负载)单相桥式全控整流电路(阻-感性负载)仿真电路图如图2所示:图2 单相双半波可控整流电路仿真模型(阻-感性负载)电源参数,频率50hz,电压100v,如图3图3、单相桥式全控整流电路电源参数设置VT1,VT4脉冲参数,振幅3V,周期0、02,占空比10%,时相延迟α/360*0、02,如图4图4、单相桥式全控整流电路脉冲参数设置VT2,VT3脉冲参数,振幅3V,周期0、02,占空比10%,时相延迟(α+180)/360*0、02,如图5图5、单相桥式全控整流电路脉冲参数设置1、4单相桥式全控整流电路仿真参数设置(阻-感性负载)设置触发脉冲α分别为30°、60°、90°、120°。

3章 交流-直流变换电路 课后复习题第1部分：填空题1.电阻负载的特点是 电压与电流波形、相位相同；只消耗电能，不储存、释放电能 ，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是 0 ≤a ≤ 180 。

2.阻感负载的特点是 电感对电流变化有抗拒作用，使得流过电感的电流不发生突变 ，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角α的最大移相范围是 0 ≤a ≤ 180 ，其承受的最大正反向电压均为 ，续流二极管承受的最大反向电压为 （设U2为相电压有效值）。

3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为 0≤a ≤ 180 ，单个晶闸管所承受的最大正向电压和反向电压分别为 和 ；带阻感负载时，α角移相范围为 0 ≤a ≤ 90 ，单个晶闸管所承受的最大正向电压和反向电压分别为和 ；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个 平波电抗器(大电感) 。

4.单相全控桥反电动势负载电路中，当控制角α大于不导电角d 时，晶闸管的导通角q = 180-2d ; 当控制角a小于不导电角 d 时，晶闸管的导通角 q = 0 。

5.从输入输出上看，单相桥式全控整流电路的波形与 单相全波可控整流电路 的波形基本相同，只是后者适用于 较低 输出电压的场合。

6.电容滤波单相不可控整流带电阻负载电路中，空载时，输出电压为 ，随负载加重U d逐渐趋近于0.9 U2，通常设计时，应取RC≥1.5~2.5T，此时输出电压为U d≈ 1.2U2(U2为相电压有效值)。

7.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于，晶闸管控制角α的最大移相范围是0≤a≤90，使负载电流连续的条件为a≤30 (U2为相电压有效值)。

8.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差120，当它带阻感负载时，a的移相范围为0≤a≤90。

电力电子技术考前模拟题一、选择题1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差A度。

A、180°，B、60°，c、360°， D、120°2、α为C度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A，0度，B，60度，C，30度，D，120度，3、晶闸管触发电路中，若改变B 的大小，则输出脉冲产生相位移动，达到移相控制的目的。

A、同步电压，B、控制电压，C、脉冲变压器变比。

4、可实现有源逆变的电路为A。

A、三相半波可控整流电路，B、三相半控桥整流桥电路，C、单相全控桥接续流二极管电路，D、单相半控桥整流电路。

5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理A。

A、30º-35º，B、10º-15º，C、0º-10º，D、0º。

6、在下面几种电路中，不能实现有源逆变的电路有哪几种BCD。

A、三相半波可控整流电路。

B、三相半控整流桥电路。

C、单相全控桥接续流二极管电路。

D、单相半控桥整流电路。

11、下面哪种功能不属于变流的功能（C）A、有源逆变B、交流调压C、变压器降压D、直流斩波12、三相半波可控整流电路的自然换相点是( B )A、交流相电压的过零点；B、本相相电压与相邻相电压正、负半周的交点处；C、比三相不控整流电路的自然换相点超前30°；D、比三相不控整流电路的自然换相点滞后60°。

13、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（B）A、700VB、750VC、800VD、850V14、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( D )A、0º-90°B、0º-120°C、0º-150°D、0º-180°15、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差A度。

单相半波可控整流电路电阻性负载在生产实际中，有一些负载基本上是属于电阻性的，如电炉、电解、电镀、电焊及白炽灯等。

电阻性负载的特点是：负载两端的电压和流过负载的电流成一定的比例关系，且两者的波形相似；负载电压和电流均允许突变。

图8.8（a）即为单相半波可控整流电路带电阻性负载时的电路，它由晶闸管VT、负载电阻和变压器T主要来变换电压，其次它还有隔离一、二次侧的作用。

我们用、分别表示一次侧和二次侧电压的瞬时值；为一次侧电压有效值，为二次侧电压有效值，的大小是由负载所需的直流输出平均电压值来决定；、分别表示整流后的输出电压、电流的瞬时值；、分别为晶闸管两端电压和流过晶闸管电流的瞬时值；、分别为流过变压器一次侧绕组和二次侧绕组电流的瞬时值。

图8.8 单相半波可控整流带电阻性负载（a）电路图（b）波形图在单相可控整流电路中，从晶闸管开始承受正向电压，到其加上触发脉冲的这一段时间所对应的电角度()称为控制角（也叫移相角），用表示；晶闸管在一个周期内导通的电角度（）称为导通角，用表示，且在此电路中有的关系。

直流输出电压的平均值为（8.11）可见它是角的函数，通过改变角的大小就可以起到调节的目的。

当时，波形为一完整的正弦半波波形，此时输出电压为最大，用表示，。

随着的增大，将减小，至时，。

所以该电路角的移相范围。

直流输出电流的平均值为（8.12）而负载上得到的直流输出电压有效值和电流有效值分别为（8.13）（8.14）又因为在单相可控整流半波电路中，晶闸管与负载电阻以及变压器二次侧绕组是串联的，故流过负载的电流平均值即是流过晶闸管的电流平均值；流过负载的电流有效值也是流过晶闸管电流的有效值，同时也是流过变压器二次侧绕组电流的有效值，即存在如下关系（8.15）（8.16）流过晶闸管的电流的波形系数为（8.17）当时，即为单相半波波形，，与晶闸管额定电流定义的情况一致。

根据图8.8(b)中的波形可知，晶闸管可能承受的正反向峰值电压均为（8.18）另外，对于整流电路而言，通常还要考虑其功率因数和对电源的容量S的要求。

电气工程学院电力电子课程设计设计题目：单相半控桥式晶闸管整流电路（电阻负载）学号：姓名：同组人：指导教师：设计时间：设计地点：电力电子课程设计成绩评定表指导教师签字：年月日电力电子课程设计任务书学生姓名：指导教师：一、课程设计题目：单相半控桥式晶闸管整流电路（电阻负载）二、课程设计要求1. 根据具体设计课题的技术指标和给定条件，独立进行方案论证和电路设计，要求概念清楚、方案合理、方法正确、步骤完整；2. 查阅有关参考资料和手册，并能正确选择有关元器件和参数，对设计方案进行仿真；3. 完成预习报告，报告中要有设计方案，设计电路图，还要有仿真结果；4. 进实验室进行电路调试，边调试边修正方案；5. 撰写课程设计报告——最终的电路图、调试过程中遇到的问题和解决问题的方法。

三、进度安排2．执行要求课程设计共5个选题，每组不得超过2人，要求学生在教师的指导下，独力完成所设计的详细电路（包括计算和器件选型）。

严禁抄袭，严禁两篇设计报告雷同。

摘要本次课程设计的题目为：单相半控桥式晶闸管整流电路，其中负载为纯电阻负载。

电路设计的主要参数及要求：1、电源电压：交流100V/50Hz；2、输出功率：500W；3、移相范围：0º-180º。

对于单相半控桥式晶闸管整流电路（电阻负载），其电路设计的主要功能为：单相桥式半控整流电路的工作特点是晶闸管触发导通，而整流二极管在阳极电压高于阴极电压时自然导通。

单相桥式半控整流电路在纯电阻负载电流连续时，当相控角α<180°时，可实现将交流电功率变为直流电功率的相控整流，同时，调节触发电路，可改变触发角进行调压；在α>180°时，由于二极管的单相导电性，电路无法实现逆变，输出电压为零。

关键词：单相半控桥式晶闸管整流电路、纯电阻负载、相控角调节AbstractABSTRACT：Curriculum design topics: single-phase half-controlled bridge thyristor rectifier circuit, where the load is purely resistive load. The main parameters and requirements of the circuit design: 1, the power supply voltage: AC 100V/50Hz, output power: 500W; 2; 3, the phase shift range: 0 º ~180 º.For the single phase half controlled bridge thyristor rectifier circuit (resistive load), the main function of the circuit design:Characteristics of single phase bridge half controlled rectifier circuit is triggered thyristor turn-on, and rectifier diode is higher than that of cathode voltage in the anode voltage natural conduction.Single phase bridge half controlled rectifier circuit load current is continuous in the pure resistance, while the mouldings α <180 °, can realize the phase control rectifier, AC power into DC power at the same time, adjusting trigger circuit, which can change the trigger angle regulator; when α >180 °, because the phase conductivity diode, the circuit can not be achieved inverter, output voltage to zero. KEYWORDS：S ingle phase half controlled bridge thyristor rectifier circuit, pure resistive load, adjust phase mouldings目录第一章系统方案设计 (1)一、主电路方案设计 (1)1.1主电路方案论证 (1)1.2主电路结构及其工作原理 (2)1.3参数计算 (3)1.4主电路器件选用 (3)二、控制电路方案设计 (4)2.1 触发控制电路方案 (4)2.1.1 方案一 (4)2.1.2 方案二 (5)第二章仿真 (8)一、主电路仿真 (8)1.1 仿真设置 (8)1.2 仿真结果 (10)二、控制电路仿真 (11)2.1 方案一仿真 (11)2.2 方案二仿真 (13)2.2.1 各部分电路分析与仿真 (14)2.2.2输出控制信号仿真 (17)第三章电路调试 (19)一、实物制作 (19)二、实际控制信号测量 (20)2.1 电路各组成部分输出波形 (20)2.2 控制信号输出波形 (21)第四章结论 (24)第五章心得体会与建议 (25)参考文献 (26)附录1：元器件清单 (27)第一章系统方案设计一、主电路方案设计1.1 主电路方案论证方案一：单相半控桥式整流电路（含续流二极管）单相桥式半控整流电路虽然具有电路简单、调整方便、使用元件少等优点，而且不会导致失控显现，续流期间导电回路中只有一个管压降，少了一个管压降，有利于降低损耗，如图1-1。
