电力系统继电保护装置变压器保护分类以及概述

浅谈变压器继电保护曾粤贵变压器是电力系统中必不可少的意见装置，是通过电磁感应的原理来完成改变交流电电压使其更好地供电的装置，一般由铁芯（或磁芯）和线圈组成，线圈又是由绕组形成的，一般必须包含连接电源的初级线圈和其他的次级线圈。

变压器存在的主要作用就是用来改变交流电的电压、电流、电阻，还可以隔离和稳压，以使交流电供应的电力系统能够正常运行。

二、继电保护概述（一）继电保护的含义继电保护是一种对电力系统进行监测，以及时发现系统中发生的故障或者是影响运行安全的异常状况，要么向相关人员发出警报，要么隔离或者切除故障部分的反事故自动化措施。

在电力系统的这种保护中因为有很长一段时间主要是用有触点的继电器来施加的，所以这种保护措施就被习惯性地冠以了继电保护的称号。

继电保护保护保护的是电力系统以及其中的诸如发电机、变压器、输电线路等元件的用电安全，一旦这一系统中的任意一环出现故障或异常，继电保护装置就会发挥其作用，通过合理的方式对故障进行处理，消除故障扩大化造成的供电设备损坏甚至是影响供电状况等事故的发生。

（二）继电保护的原则继电保护这一作用的发挥必须依靠相应的装置，而其工作原理及工作过程也需要遵循一定的原则：1、选择性原则选择性原则指的就是在进行继电保护的过程中，保护措施的执行者存在选择的余地，也就是通过施加更多的选择项而达到完美保护的目的。

如果电力系统中的某一部分发生了故障，那么继电保护就会发挥作用将故障部分隔离或切除，但是如果发生故障部分的保护装置中的也出现了故障没有及时发挥作用时，相邻的保护装置就会起到"互帮互助"的作用，对这一部分故障进行处理。

2、速动性原则速动性原则从字面意思就可以理解，就是当故障发生时继电保护装置一定要迅速反应，快速做出相应处理，以免电力系统的各项设备因为在非正常的大电流、低电压环境中运行的时间过长，而导致的设备损坏甚至更严重的后果，保证电力系统的正常运行和供电的稳定性。

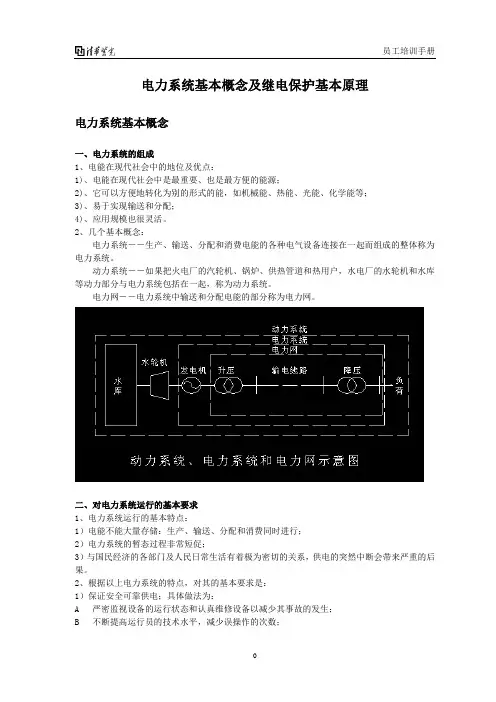

电力系统基本概念及继电保护基本原理电力系统基本概念一、电力系统的组成1、电能在现代社会中的地位及优点：1)、电能在现代社会中是最重要、也是最方便的能源；2)、它可以方便地转化为别的形式的能，如机械能、热能、光能、化学能等；3)、易于实现输送和分配；4)、应用规模也很灵活。

2、几个基本概念：电力系统－－生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体称为电力系统。

动力系统－－如果把火电厂的汽轮机、锅炉、供热管道和热用户，水电厂的水轮机和水库等动力部分与电力系统包括在一起，称为动力系统。

电力网－－电力系统中输送和分配电能的部分称为电力网。

二、对电力系统运行的基本要求1、电力系统运行的基本特点：1）电能不能大量存储：生产、输送、分配和消费同时进行；2）电力系统的暂态过程非常短促；3）与国民经济的各部门及人民日常生活有着极为密切的关系，供电的突然中断会带来严重的后果。

2、根据以上电力系统的特点，对其的基本要求是：1）保证安全可靠供电；具体做法为：A 严密监视设备的运行状态和认真维修设备以减少其事故的发生；B 不断提高运行员的技术水平，减少误操作的次数；C 系统具备有足够的有功及无功电源；D 完善电力系统的结构，提高抗干扰能力；E 利用现代的高科技实现对系统的控制和监视；F 根据对用电可靠性的要求，降负荷按等级划分。

2）要有符合要求的电能质量（电压和频率）；3）要有良好的经济性：降低耗媒率，降低线损等。

三、电力系统的接线方式1、无备用接线方式：2、有备用接线方式：四、电压，电流，有功功率，无功功率，功率因数，频率的基本概念及相互关系U：电压有效值 I：电流有效值F：频率 CosǾ：功率因数P：有功功率 Q：无功功率S: 视在功率关系：S ＝ P＋ j QP ＝ U I CosǾQ ＝ U I SinǾ五、一次设备与二次设备的概念1、一次设备：指直接用于生产、输送和分配电能的生产过程的高压电气设备，它包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等；2、二次设备：指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备，如熔断器、控制开关、保护装置、控制电缆等。

变电站继电保护及自动装置、对继电保护的基本要求1、继电保护及自动装置的定义：当电力系统中的电力元件线路、变压器、母线等）或电力系统本身发生了故障或危及其安全运行的事件时，能够向值班员及时发出警告信号、或者直接向所控制的断路器发出跳闸命令，以终结这些事件发展的设备。

2、继电保护的作用：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，故障元件免于遭到破坏，保证其他无故障部分迅速恢复正常运行。

（2）反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号、减负荷或跳闸。

3、继电保护的基本要求：（1）选择性：保护装置动作时仅将故障元件从电力系统中切除，使停电范围尽可能缩小，以保证系统中无故障部分继续运行。

保护装置不即：该动作时就不动作（如发生在下一段线路的故障，本段的保护就不应该动作跳闸）。

（2）快速性：保护装置应尽快将故障设备从系统中切除，其目的是提高系统稳定性，减轻故障设备和线路的损坏程度，缩小故障波及范围。

（3）灵敏性：指保护装置在其保护范围内发生故障或不正常运行时的反应能力。

（4）可靠性：在规定的保护范围内发生应该动作的故障，保护装置应可靠动作，而在任何不应动作的情况下，保护装置不应误动。

二、变电站继电保护装置的分类：1、根据保护装置的作用，保护可分为：主保护、后备保护、辅助保护。

（1）主保护：为满足系统稳定和设备安全要求，能以最快速度有选择性地切除故障的保护。

（2 ）后备保护：当主保护或断路器拒动时，用来切除故障的保护。

后备保护又分为：远后备保护：当主保护拒动时，由相邻电力设备或线路的保护来实现的后备保护。

近后备保护：当主保护或断路器拒动时，由本电力设备或线路的另一套保护来实现的后备保护。

（3 ）辅助保护：为补充主保护与后备保护的性能或当主保护与后备保护退出运行时而起作用的保护。

例如：断路器三相不一致保护、充电保护等。

2、根据保护的动作原理不同，保护可分为：（1）反映电流变化的电流保护：如过流保护；（2）反映电压变化的电压保护：如低电压、过电压等；（3）同时反映电流和电压变化的保护：1）复合电压（低电压、负序电压、零序电压）闭锁的过流保护：在电流保护的基础上，加装电压闭锁元件，只有电压和电流都满足条件时，保护才动作出口，这样可以提高保护的灵敏度。

1. 电力系统的三种状态：正常运行，不正常运行和故障运行。

2. 继电保护的任务和作用：①当电力系统发生故障时，自动，迅速、有选择的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障元件迅速恢复正常运行。

②反应电气元件的不正常运行状态，并根据不正常运行情况的类型和电气元件的维护条件，发出信号，由运行人员进行处理或自动进行调整。

反应不正常运行状态的继电保护装置允许带有一定个延时动作。

③继电保护装置还可以和电力系统中其他自动装置配合，在条件允许时，采取预定措施，缩短事故停电时间尽快恢复供电，从而提高电力系统运行的可靠性。

3. 动作于跳闸的继电保护，在技术上一般应满足四个基本要求，即可靠性、选择性、速动性和灵敏性。

4. 继电保护装置一般由测量比较元件，逻辑判断元件和输出元件三部分组成。

测量比较元件测量通过被保护的电气元件的物理参量，并与给定的值进行比较，根据比较的结果，给出是非或0或1性质的一组逻辑信号，从而判断保护装置是否应该启动。

逻辑判断元件根据测量比较元件输出逻辑信号的性质、先后顺序、持续时间等，是保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该是断路器跳闸、发出信号或不动作，并将对应的指令传给执行输出部分。

执行输出元件根据逻辑判断部分传来的指令，发出跳开断路器的跳闸脉冲即相应的动作信息，发出警报或不动作。

5. 电流保护的接线方式有三种：①两相一继电器的两相电流差接线②三相三继电器的完全星形接线③；两相两继电器的不完全星形接线。

6. 90°接线方式是指在三相对称的情况下，当cos ψ=1时，加入继电器的电流如ÌA 和电压ÚA 相位相差90°。

7. 90°接线方式的主要优点是：第一，对各种两相短路都没有死区，因为继电器加入的是非故障的相见电压，其值很高；第二，适当地选择继电器的内角α后，对线路上发生的各种故障，都能保证动作的方向性。

继电保护-第章变压器保护————————————————————————————————作者：————————————————————————————————日期：第七章变压器保护第一节概述一、电力变压器的故障和继电保护的设置变压器在电力系统中使用非常普遍而且占有十分重要的地位。

如果变压器发生故障和处于不正常运行状态，将会给系统运行和安全供电带来严重的后果，所以有必要根据变压器的电压等级、容量和重要成度装设专用的继电保护装置。

变压器可能发生的故障一般分为变压器箱体内部故障和箱体外部故障两大类。

箱体内部故障主要有：变压器绕组的相间短路、绕组内的层间或匝间短路，单相接地短路故障。

这些故障对供用电系统及其设备会产生很大的危害，短路电流产生的电弧会破坏绕组的绝缘，烧毁铁芯，电弧还会使绝缘材料和变压器油受热分解产生大量气体，可能导致密闭的变压器油箱因气体迅速膨胀而爆炸。

箱体外部故障主要是：引出线绝缘套管的故障，它可能引起引出线的相间短路或对变压器外壳的接地短路。

由于变压器的故障，危及供用电系统的安全运行和供电的可靠性，所以应装设动作于跳闸的继电保护装置。

变压器的不正常运行状态有：外部短路或过负荷所引起的绕组中过电流、油面降低，电压升高等。

长时间的不正常运行状态会使变压器的温度升高、绝缘老化、寿命缩短，甚至会引起故障，因此，应装设动作于信号或跳闸的继电保护装置：二、继电保护的设置根据以上情况分析，变压器一般应装设下列继电保护装置：（1）瓦斯保护。

变压器箱体内部故障的保护，即箱体内发生故障伴随油分解产生气体或变压器油面不论任何原因下降时，瓦斯保护动作。

轻瓦斯保护动作于信号，重瓦斯保护动作于变压器的断路器跳闸。

瓦斯保护一般装设在容量为800千伏安及以上的变压器上。

（2）电流速断保护。

变压器套管处及变压器箱体内部故障的保护，即变压器发生故障引起绕组电流突然增大时，电流速断保护动作。

电流速断保护一般装设在容量为10000千伏安以下单台运行的变压器和容量在6300千伏安以下并列运行的变压器上，动作于变压器的断路器跳闸。

电力系统继电保护、安全自动装置概述1．什么是继电保护装置?答：当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备，一般通称为继电保护装置。

2．继电保护在电力系统中的任务是什么?答：继电保护的基本任务：(1)当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给脱离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度地减少对电力系统元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求(如保持电力系统的暂态稳定性等)。

(2)反应电气设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同(例如有无经常值班人员)发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行会引起事故的电气设备予以切除。

反应不正常工作情况的继电保护装置允许带一定的延时动作。

3．简述继电保护的基本原理和构成方式。

答：继电保护主要利用电力系统中元件发生短路或异常情况时的电气量(电流、电压、功率、频率等)的变化，构成继电保护动作的原理，也有其他的物理量，如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高。

大多数情况下，不管反应哪种物理量，继电保护装置都包括测量部分(和定值调整部分)、逻辑部分、执行部分。

4．电力系统对继电保护的基本要求是什么?答：继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求：这四“性”之间紧密联系，既矛盾又统一。

(1)可靠性是指保护该动体时应可靠动作。

不该动作时应可靠不动作。

可靠性是对继电保护装置性能的最根本的要求。

(2)选择性是指首先由故障设备或线路本身的保护切除故障，当故障设备或线路本身的保护或断路器拒动时，才允许由相邻设备保护、线路保护或断路器失灵保护切除故障。

电力变压器继电保护电力变压器是电力系统中的重要设备，其作用是将输送线路上的高压电能转变为用户所需的低压电能，为工业生产和居民生活提供电力保障。

而变压器继电保护则是保证变压器正常运行和安全的重要保障措施。

本文将从变压器继电保护的基本原理、作用和常见故障进行深入介绍。

一、继电保护的基本原理继电保护是电力系统中保护设备和线路的一种重要控制保护手段，其基本原理是通过选择合适的保护装置和电气元件，对电力系统中的故障或异常状态进行检测和判别，及时采取必要的措施，避免故障扩大，保证电力系统的安全稳定运行。

继电保护的基本原理包括以下几个方面：1. 故障检测：通过对电力系统中的各种故障进行检测，包括短路故障、接地故障、过载故障等，确定故障的类型和位置，以便及时采取保护措施。

2. 故障判别：根据故障发生的情况和故障信号的特点，对故障类型进行判别，确定是否需要启动继电保护装置。

3. 信号传输：将故障信号传输给继电保护装置，启动相应的保护动作，以保护变压器和电力系统的安全运行。

二、继电保护的作用继电保护在电力系统中起着非常重要的作用，其主要作用包括以下几个方面：1. 故障保护：及时发现电力系统中的各种故障，如短路故障、接地故障、过载故障等，采取必要的保护措施，避免故障扩大，保证电力系统的安全运行。

2. 过载保护：对电力系统中的过载情况进行监测和保护，及时减小负荷或切断电源，避免设备的过载烧坏。

3. 过电压保护：对电力系统中的过电压情况进行监测和保护，避免设备被过电压烧坏。

4. 欠电压保护：对电力系统中的欠电压情况进行监测和保护，确保设备在安全的电压范围内运行。

继电保护的作用主要是保障电力系统的安全运行，避免各种故障对设备和线路造成损害，保证供电的可靠性和稳定性。

特别是对于电力变压器来说，继电保护的作用更为突出，因为变压器在电力系统中扮演着重要的角色，一旦出现故障可能会导致整个系统的停电。

三、常见的变压器继电保护四、结语在当前电力系统中，变压器继电保护技术不断发展，涌现出越来越多的先进的保护装置和技术手段，提高了变压器继电保护的智能化和精准化水平。

电力变压器继电保护摘要：本文介绍电力变压器的继电保护配置。

用于输配电系统升、降电压的电力变压器是现代电力系统中的重要电气设备之一，其安全运行直接关系到整个电力系统的连续稳定运行，可靠性要求很高。

如果电力变压器发生故障，将会造成很大的影响。

因此要加强其保护，为其配置性能良好，动作可靠的继电保护装置，以提高电力系统的安全运行。

电力变压器的继电保护分为电量和非电量两类保护，在本文中，我们重点对这两类继电保护配置进行介绍，希望对大家有所帮助。

关键词：电力变压器；继电保护配置；电量和非电量电力变压器继电保护配置 1.引言电力变压器的不正常工作状态包括：由于外部短路或过负荷引起的过电流、油箱漏油造成的油面降低、变压器中性点电压升高、由于外加电压过高或频率降低引起的过励磁等。

为了防止电力变压器在发生各种类型故障和不正常运行时造成不应有的损失，保证电力系统连续安全运行，电力变压器一般应装设以下继电保护装置：（1）防御变压器油箱内部各种短路故障和油面降低的瓦斯保护（通过气体聚集量及油速整定）、温度保护（通过温度高低）、油位保护（通过油位高低）、防爆保护（压力）、防火保护（通过火灾探头等）、超速保护（速度整定）等。

（2）防御变压器绕组和引出线多相短路、大电流接地系统侧绕组和引出线的单相接地短路及绕组匝间短路的（纵联）差动保护或电流速断保护。

（3）防御变压器外部相间短路并作为瓦斯保护和差动保护（或电流速断保护）后备的过电流保护（或复合电压起动的过电流保护、负序过电流保护）。

（4）防御大接地电流系统中变压器外部接地短路的零序电流保护。

（5）防御变压器对称过负荷的过负荷保护。

（6）防御变压器过励磁的过励磁保护。

2.电力变压器的电量和非电量保护介绍电力变压器的保护分为两大类，电量保护和非电量保护。

所谓电量保护，则是依据电力系统发生故障前后工频电气量如电流、电压、功率、频率等变化的特征为基础构成的保护。

电量保护由继电保护厂家完成，主要通过变电站内的CT以及PT等配置完成。

第一部分电力系统继电保护的基本知识电力系统：由发电电厂中的电气部分，变电站，输配电线路，用电设备等组成的统一体：它包括发电机、变压器、线路、用电设备以及相应的通信，安全自动装置，继电保护，调调自动化设备等。

电力系统运行有如下特点：1、电能的生产，输送和使用必须同时进行。

2、及生产及人们的生活密切相关。

3、暂态进程非常短，一个正常运行的系统可能在几分钟，甚致几秒钟内瓦解。

电力系统继电保护的作用。

电力系统在运行中，可能由于以下原因，发生故障或不正常工作状态。

1、外部原因：雷击，大风，地震造成的倒杆，绝缘子污秽造成污闪，线路覆冰造成冰闪。

2、内部原因：设备绝缘损坏，老化。

3、系统中运行人员误操作。

电力系统故障的类型：1、单相接地故障 D（1）2、两相接地故障 D（1.1）3、两相短路故障 D（2）4、三相短路故障 D（3）5 线路断线故障以上故障单独发生为简单故障。

在不同地点同时发生两个或以上称为复故障。

电力系统短路故障的后果：1、短路电流在短路点引起电弧烧坏电气设备。

2、造成部分地区电压下降。

3、使系统电气设备，通过短路电流造成热效应和电动力。

4、电力系统稳定性被破坏，可能引起振荡，甚至鲜列。

不正常工作状态有：电力系统中电气设备的正常工作遭到破坏，但未发展成故障。

不正常工作状态有：1）电力设备过负荷，如：发电机，变压器线路过负荷。

2）电力系统过电压。

3）电力系统振荡。

4）电力系统低频，低压。

电力系统事故：电力系统中，故障和不正常工作状态均可能引起系统事故，即系统全部或部分设备正常运行遭到破坏，对用户非计划停电、少送电、电能质量达不到标准（频率，电压，波形）、设备损坏等。

继电保护的作用，就检测电力系统中各电气设备的故障和不正常工作状态的信息，并作相应处理。

继电保护的基本任务：1）将故障设备从运行系统中切除，保证系统中非故障设备正常运行。

2）发生告警信号通知运行值班人员，系统不正常工作状态已发生或自动调整使系统恢复正常工作状态。

电力变压器继电保护设计总结概述及范文模板1. 引言1.1 概述电力变压器是电力系统中非常重要的设备之一，它在输电和配电过程中起到了关键的作用。

然而，由于各种原因（如短路、过流等），变压器可能会发生故障，对电网的正常运行产生影响甚至危害。

继电保护作为电力系统安全稳定运行的保障措施之一，在变压器的保护设计中起着至关重要的作用。

1.2 文章结构本文将从变压器继电保护设计的要点出发，探讨并总结了实施继电保护方案时需要注意的关键环节以及常见问题及解决方法。

文章分为五个部分，具体内容如下：第二部分将介绍变压器继电保护设计的要点，包括设计原则、选取保护装置类型和参数的考虑因素以及主要注意事项。

第三部分将详细讨论继电保护方案实施过程中的关键环节。

这包括制定和优化继电保护策略、装置参数设置与调整方法以及系统测试与验证措施。

第四部分将总结常见问题及解决方法。

这些问题包括故障信号识别不准确或误动问题、人工操作失误导致的故障保护失效以及设备老化和环境影响引起的故障保护失效对策。

最后，第五部分将给出文章的结论和展望，对电力变压器继电保护设计进行总结，并探讨可能的改进方法。

1.3 目的本文旨在总结和分享关于电力变压器继电保护设计的经验和技巧，为从事相关领域工作的专业人员提供参考。

通过深入了解变压器继电保护设计要点、关键环节和常见问题解决方法，读者能够更好地理解和应用这一重要领域的知识，提高工作效率，并有效提升变压器系统的安全性和可靠性。

以上是“1. 引言”部分内容的简要概述。

在接下来的撰写中，将进一步详细探讨每个子部分中提到的主题，并给出相应案例分析和实践经验，以期为读者提供有益信息。

2. 变压器继电保护设计要点2.1 设计原则在进行电力变压器继电保护的设计时，需要遵循以下设计原则：a) 高可靠性：确保变压器的安全运行和保护系统的可靠性。

在故障情况下，能够及时准确地检测故障并采取相应的措施。

b) 快速动作：保护装置需要快速响应并采取动作以防止故障扩大，减少损失，并确保电网的稳定。

电力系统继电保护原理教案章节一：继电保护概述1.1 教学目标让学生了解继电保护的基本概念、作用和分类。

让学生掌握继电保护的基本原理和组成。

让学生了解继电保护的发展历程和现状。

1.2 教学内容继电保护的定义和作用继电保护的分类继电保护的基本原理继电保护的组成继电保护的发展历程和现状章节二：电力系统及元件2.1 教学目标让学生了解电力系统的组成和运行原理。

让学生掌握电力系统中主要元件的功能和特点。

2.2 教学内容电力系统的组成电力系统的运行原理发电机、变压器、线路和母线等主要元件的功能和特点章节三：继电保护装置3.1 教学目标让学生了解继电保护装置的类型和结构。

让学生掌握继电保护装置的工作原理和功能。

3.2 教学内容继电保护装置的类型和结构继电保护装置的工作原理继电保护装置的功能章节四：继电保护装置的参数和整定4.1 教学目标让学生了解继电保护装置的参数和整定方法。

让学生掌握继电保护装置参数和整定的影响因素。

4.2 教学内容继电保护装置的参数继电保护装置的整定方法继电保护装置参数和整定的影响因素章节五：继电保护装置的调试和运行维护5.1 教学目标让学生了解继电保护装置的调试和运行维护方法。

让学生掌握继电保护装置调试和运行维护的注意事项。

5.2 教学内容继电保护装置的调试方法继电保护装置的运行维护方法继电保护装置调试和运行维护的注意事项章节六：电力系统故障与保护响应6.1 教学目标让学生了解电力系统中的常见故障类型。

让学生掌握继电保护在电力系统故障中的响应原理和作用。

6.2 教学内容电力系统中的常见故障类型及其特点继电保护的响应原理继电保护在电力系统故障中的作用和重要性章节七：继电保护装置的可靠性分析7.1 教学目标让学生了解继电保护装置可靠性的重要性。

让学生掌握继电保护装置可靠性分析的方法和指标。

7.2 教学内容继电保护装置可靠性的定义和重要性继电保护装置可靠性分析的方法继电保护装置可靠性指标及其计算方法章节八：数字化继电保护技术8.1 教学目标让学生了解数字化继电保护技术的基本概念和发展趋势。

电气工程及其自动化基础知识1、电力系统基本概念1）电力系统定义由发电厂内的发电机、电力网内的变压器和输电线路以及用户的各种用电设备，按照一定的规律连接而组成的统一整体，称为电力系统。

2）电力系统的组成电力系统由发电厂的发电机、电力网及电能用户（用电设备）组成的。

3）电力系统电压等级系统额定电压：电力系统各级电压网络的标称电压值。

系统额定电压值是：220V、380V、3kV、6kV、10kV、35kV、63kV、110kV、220kV、330kV、500kV、750 kV。

4）电力设备电力系统的电气设备分为一次设备和二次设备，一次设备（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、断路器、隔离开关、电力母线、电力电缆和输电线路等。

二次设备是对一次设备进行控制、调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、测量仪表、信号器具等。

二次设备通过电压互感器和电流互感器与一次设备取得电的联系2、电力系统故障及其危害凡造成电力系统运行不正常的任何连接或情况均称为电力系统的故障。

电力系统的故障有多种类型，如短路、断线或它们的组合。

短路又称横向故障，断线又称为纵向故障。

短路故障可分为三相短路、单相接地短路（简称单相短路）两相短路和两相接地短路，注意两相短路和两相接地短路是两类不同性质的短路故障，前者无短路电流流入地中，而后者有。

三相短路时三相回路依旧是对称的，故称为对称短路；其他几种短路均使三相回路不对称，因此称为不对称短路。

断线故障可分为单相断线和两相断线。

断线又称为非全相运行，也是一种不对称故障。

大多数情况下在电力系统中一次只有一处故障，称为简单故障或单重故障，但有时可能有两处或两处以上故障同时发生，称为复杂故障或多重故障。

短路故障一旦发生，往往造成十分严重的后果，主要有：（1）电流急剧增大。

短路时的电流要比正常工作电流大得多，严重时可达正常电流的十几倍。

电力系统继电保护装置变压器保护分类
电力系统继电保护装置变压器保护分类有哪些？
1、纵差保护：包括纵差、高阻抗纵差、零序纵差、发电机变压器组纵差、引线差动保护。

2、瓦斯保护。

3、过电流保护：包括负序过流、低压过流、复合电压过流、方向过流保护，如发电机变压器组共用，装设在发电机侧的低压过流保护按发电机保护统计。

4、接地保护：包括间隙接地保护、零序电流电压、零序电流保护。

5、阻抗保护。

6、过励磁保护、过电压保护。

7、其他保护。

以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
