玻璃熔窑全氧燃烧技术的开发

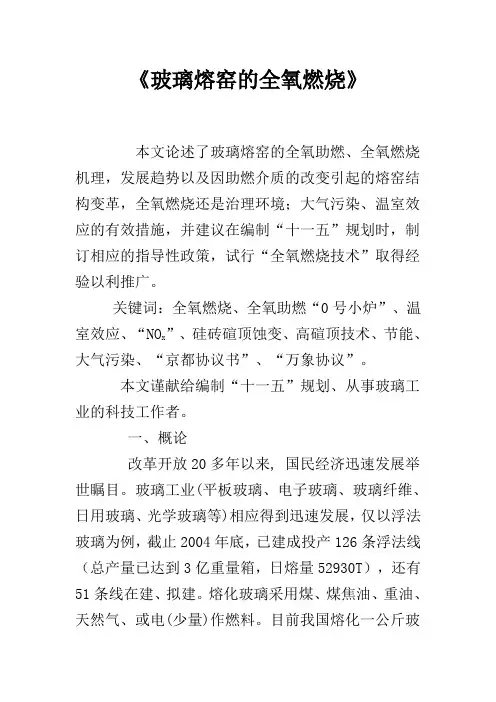

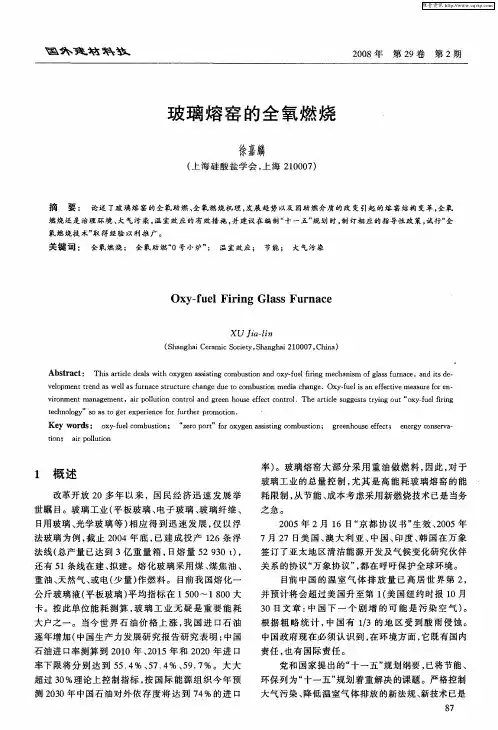

《玻璃熔窑的全氧燃烧》本文论述了玻璃熔窑的全氧助燃、全氧燃烧机理，发展趋势以及因助燃介质的改变引起的熔窑结构变革，全氧燃烧还是治理环境；大气污染、温室效应的有效措施，并建议在编制“十一五”规划时，制订相应的指导性政策，试行“全氧燃烧技术”取得经验以利推广。

关键词：全氧燃烧、全氧助燃“0号小炉”、温室效应、“NO x”、硅砖碹顶蚀变、高碹顶技术、节能、大气污染、“京都协议书”、“万象协议”。

本文谨献给编制“十一五”规划、从事玻璃工业的科技工作者。

一、概论改革开放20多年以来, 国民经济迅速发展举世瞩目。

玻璃工业(平板玻璃、电子玻璃、玻璃纤维、日用玻璃、光学玻璃等)相应得到迅速发展，仅以浮法玻璃为例，截止2004年底，已建成投产126条浮法线（总产量已达到3亿重量箱，日熔量52930T），还有51条线在建、拟建。

熔化玻璃采用煤、煤焦油、重油、天然气、或电(少量)作燃料。

目前我国熔化一公斤玻璃液（平板玻璃）平均指标在1500-1800大卡。

按此单位能耗测算，玻璃工业无疑是重要能耗大户之一。

当今世界石油价格上涨，我国进口石油逐年增加（中国生产力发展研究报告研究表明；中国石油进口率测算到2010、2015和2020年进口率下限将分别达到55.4%、57.4%、59.7%。

大大超过30%理论上控制指标，按国际能源组织今年预测2030年中国石油对外依存度将达到74%的进口率）。

玻璃熔窑大部分采用重油做燃料，因此，对于玻璃工业的总量控制，尤其是高能耗玻璃熔窑的能耗限制，从节能、成本考虑采用新燃烧技术已是当务之急。

2005年2月16日“京都协议书”生效、2005年7月27日美国、澳大利亚、中国、印度、韩国在万象签订了亚太地区清洁能源开发及气候变化研究伙伴关系的协议“万象协议”，都在呼吁保护全球环境。

目前中国的温室气体排放量已高居世界第二，并预计将会超过美国升至第一（美国纽约时报10月30日文章：中国下一个剧增的可能是污染空气）。

玻璃熔窑全氧燃烧技术及发展方向摘要：玻璃生产行业是碳排放高耗能行业之一，玻璃熔窑是平板玻璃行业中碳排放主要来源。

平板玻璃行业内能效标杆水平能达标的到2020年底只有5%，要求到2025年比例达到30%以上，平板玻璃行业其能效基准。

要在2025年能效基准水平以下产能基本清零，由于平板玻璃行业高能源消耗、高碳排放等特点，采用全氧燃烧是玻璃行业节能降耗、低碳排放的有效途经，也是未来的发展趋势。

关键词：玻璃熔窑;全氧燃烧;技术;发展方向引言玻璃工业具有能耗高、污染重的特性。

燃料燃烧产生的烟气中含有的ＮＯｘ、ＳＯ２、粉尘等有害气体，以及大量可引发温室效应的ＣＯ２气体是国家环保监测的重要指标。

与此相对的，政府在环境保护方面与管理方面投入的力度越来越大，污染物排放标准的提高增加了玻璃生产企业在环保上的投资。

全氧燃烧通过把燃料与高纯度助燃氧气按固定比例混合，来使燃烧方式更精确，以提高熔窑的燃烧效率，节约燃料，减少企业生产成本；减少ＮＯｘ、ＳＯ２、粉尘等有害气体的排放，减少对环境的污染，降低企业在环保脱硫脱硝上的成本；同时还可以提升火焰温度，改善玻璃液熔化质量，增加熔窑熔化能力，提高企业产品的生产能力和产品质量；降低熔窑建设费用，延长熔窑使用年限，降低企业投资成本和折旧成本。

根据国内外生产经验，全氧燃烧玻璃熔窑如今已经广泛应用于微晶玻璃、各种特种玻璃、优质平板玻璃等几乎所有的玻璃种类生产中。

全氧燃烧熔窑技术必将成为玻璃行业新的增长点和发展点。

1全氧燃烧技术优越性玻璃工业是耗能大户，目前我国玻璃窑炉的热效率较低，产品单耗大，成本高。

因此，节能降耗已成为玻璃窑炉改造的中心任务。

据测算和国外玻璃公司的经验，天然气全氧燃烧大型玻璃窑炉综合节能40%以上。

根据国家下发的《“十一五”十大重点节能工程实施意见》中的“建材行业中玻璃：推广全保温富氧、全氧燃烧浮法玻璃熔窑，降低烟道散热损失”精神，优化全氧超白压延玻璃生产线熔窑设计是必要的。

“十四五”期间，对我国玻璃行业来说，面临着如何将“玻璃熔窑全氧燃烧技术”成果进一步产业化并为行业尽早实现节能减排和碳达峰碳中和，寻找可靠技术措施的重大工程技术问题。

玻璃熔窑全氧燃烧技术最显著的特点一是节能减排，二是提高玻璃质量，目前只有使用重油、天然气等高热值燃料，生产优质玻璃的企业才有动力和需求采用全氧燃烧技术。

通过近年的科研设计和生产实践，玻璃熔窑全氧燃烧技术已经在光伏玻璃、玻璃纤维、玻璃器皿、微晶玻璃等生产领域中广泛应用，其优异的提高玻璃质量、节能减排效果得到了充分验证，但广泛实施浮法玻璃全氧燃烧技术仍然面临着一些重大工程技术和经济问题，总的来说主要需要在以下几个方面开展技术创新：1优化全氧熔窑三维仿真模拟体系通过研究全氧燃烧玻璃熔窑火焰空间和玻璃液流场的三维数学模型，开发界面友好、操作方便、参数设置容易的全氧燃烧浮法玻璃熔窑三维仿真系统，使参与玻璃熔窑设计和仿真的工程技术人员只要输入熔窑结构、燃气布置和相关边界条件等参数，玻璃熔窑三维仿真系统将自动根据使用者提供的设计要求，完成CFD建模、求解和后处理三个步骤。

图1为全氧燃烧数学模拟火焰空间温度分布图。

图1 全氧燃烧数学模拟火焰空间温度分布图进一步形成玻璃原料COD值的快速测定、玻璃的Redox控制、熔体性能、澄清新工艺、火焰空间的数值模拟等理论与关键技术，为全氧燃烧条件下排除玻璃液中的微气泡，保证优质玻璃的熔制提供工艺指导。

2全氧浮法熔窑耐火材料国产化大型全氧浮法熔窑池宽超过11 m，比国内最大的全氧玻壳、玻璃纤维窑池宽30%以上。

到目前为止，国内已经建成了600 t/d、800 t/d规模的全氧燃烧平板玻璃生产线，主要耐火材料也都是国内配套，但要使窑炉达到高质量、长寿命，对大型全氧熔窑的结构安全、关键部位耐火材料的国产化还需要深入研究。

通过总结成功经验，克服存在的不足，持续改进、不断推进全氧玻璃熔窑关键耐火材料的国产化进程。

全氧窑的长宽比是一项重要指标。

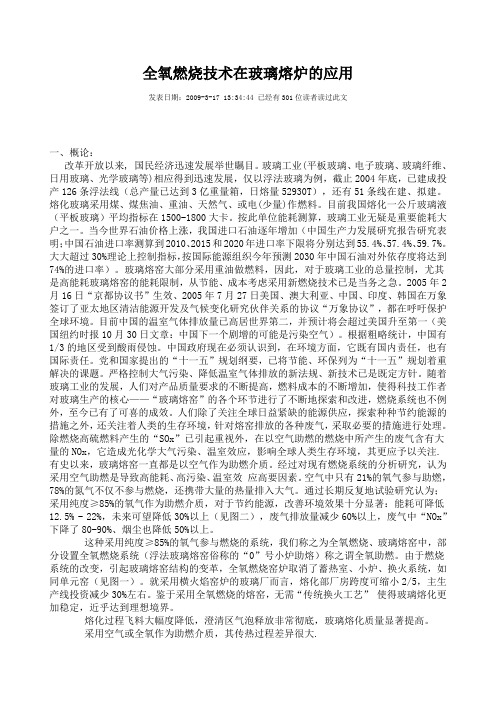

全氧燃烧技术在玻璃熔炉的应用发表日期：2009-3-17 13:34:44 已经有301位读者读过此文一、概论：改革开放以来, 国民经济迅速发展举世瞩目。

玻璃工业(平板玻璃、电子玻璃、玻璃纤维、日用玻璃、光学玻璃等)相应得到迅速发展，仅以浮法玻璃为例，截止2004年底，已建成投产126条浮法线（总产量已达到3亿重量箱，日熔量52930T），还有51条线在建、拟建。

熔化玻璃采用煤、煤焦油、重油、天然气、或电(少量)作燃料。

目前我国熔化一公斤玻璃液（平板玻璃）平均指标在1500-1800大卡。

按此单位能耗测算，玻璃工业无疑是重要能耗大户之一。

当今世界石油价格上涨，我国进口石油逐年增加（中国生产力发展研究报告研究表明；中国石油进口率测算到2010、2015和2020年进口率下限将分别达到55.4%、57.4%、59.7%。

大大超过30%理论上控制指标，按国际能源组织今年预测2030年中国石油对外依存度将达到74%的进口率）。

玻璃熔窑大部分采用重油做燃料，因此，对于玻璃工业的总量控制，尤其是高能耗玻璃熔窑的能耗限制，从节能、成本考虑采用新燃烧技术已是当务之急。

2005年2月16日“京都协议书”生效、2005年7月27日美国、澳大利亚、中国、印度、韩国在万象签订了亚太地区清洁能源开发及气候变化研究伙伴关系的协议“万象协议”，都在呼吁保护全球环境。

目前中国的温室气体排放量已高居世界第二，并预计将会超过美国升至第一（美国纽约时报10月30日文章：中国下一个剧增的可能是污染空气）。

根据粗略统计，中国有1/3的地区受到酸雨侵蚀。

中国政府现在必须认识到，在环境方面，它既有国内责任，也有国际责任。

党和国家提出的“十一五”规划纲要，已将节能、环保列为“十一五”规划着重解决的课题。

严格控制大气污染、降低温室气体排放的新法规、新技术已是既定方针。

随着玻璃工业的发展，人们对产品质量要求的不断提高，燃料成本的不断增加，使得科技工作者对玻璃生产的核心——“玻璃熔窑”的各个环节进行了不断地探索和改进，燃烧系统也不例外，至今已有了可喜的成效。

要实现玻璃熔窑的全氧燃烧技术，全氧燃烧设备是非常关键的设备。

其结构的合理性将会影响到燃烧与热传递性能的好坏。

在全氧燃烧设备的研究设计和制造方面，Air Product s、pyronics等国外一些公司处于世界先进水平。

在我国已有一些轻工玻璃、电子玻璃和玻纤熔窑通过引进国外技术和装备使用了全氧燃烧技术，取得了较好的效果。

但是，国内全氧燃烧设备的设计和制造也远落后于世界先进技术。

1 燃烧器的性能1. 1 燃烧器的基本性能要求燃烧器是窑炉的重要部件，其结构、类型等对火焰状况、温度分布、传热效果、窑炉耐火材料寿命等都有重要影响。

它的工作效率直接影响火焰的温度，其结构和操作参数，直接关系到燃料的完全燃烧程度、燃烧的稳定及火焰的长度，直接关系到能否满足窑炉的工艺要求。

而传统燃烧器采用的是水冷式套管，喷出的火焰短、窄，覆盖面小，局部温度高，不合要求。

因此，人们越来越重视对窑炉燃烧器的研究，通常燃烧器的设计和安装应达到下列要求：1) 如果是液体燃料，应雾化效果好，使燃料和氧气的混合充分，在熔窑内部能完全燃烧；如果是气体应有较小的过剩系数；2) 火焰的覆盖面积大，使燃料燃烧的热量尽可能多地传递给配合料和玻璃液，尽可能少地传递给上部结构；火焰对耐火材料砌体烧损要尽可能的少；3) 火焰有较高的亮度，且有一定长度，能合理组织火焰，使喷出火焰符合熔化要求，并保证玻璃窑宽度方向的温度均匀性，防止在玻璃液表面形成不必要的热点；4) 气体流动阻力小，火焰的冲量低；5) 可控制碳黑的形成，黑度大；6) 氮氧化物的排放量少；7) 所需的氧气压力小；8) 燃烧过程稳定；1. 2 火焰的覆盖面积火焰应当拥有尽可能大的覆盖面积，为了增大火焰的覆盖面积，可以采取以下措施：1) 将圆形火焰变为平铺的扇形火焰；为了达到这种效果，可以通过以下几种方式： (1) 改变燃烧器的喷嘴的形状、大小； (2) 使用符合要求的先进燃烧器，例如pyronics 公司的AGO型全氧燃烧器。
