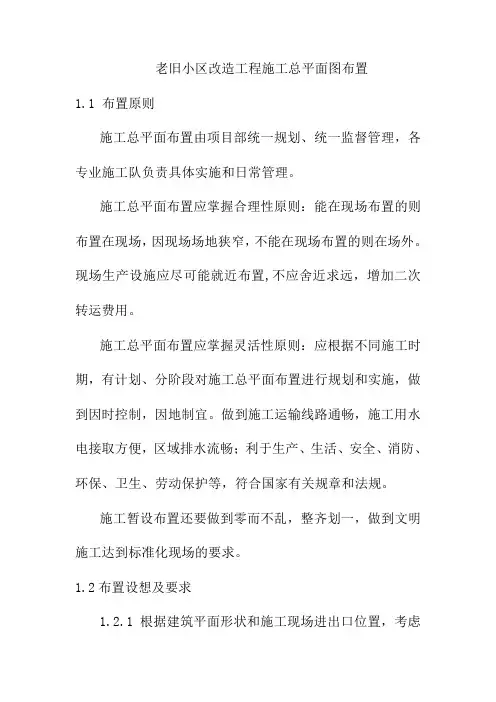

老旧小区改造工程施工总平面图布置1.1 布置原则施工总平面布置由项目部统一规划、统一监督管理,各专业施工队负责具体实施和日常管理。
施工总平面布置应掌握合理性原则:能在现场布置的则布置在现场,因现场场地狭窄,不能在现场布置的则在场外。
现场生产设施应尽可能就近布置,不应舍近求远,增加二次转运费用。
施工总平面布置应掌握灵活性原则:应根据不同施工时期,有计划、分阶段对施工总平面布置进行规划和实施,做到因时控制,因地制宜。
做到施工运输线路通畅,施工用水电接取方便,区域排水流畅;利于生产、生活、安全、消防、环保、卫生、劳动保护等,符合国家有关规章和法规。
施工暂设布置还要做到零而不乱,整齐划一,做到文明施工达到标准化现场的要求。
1.2布置设想及要求1.2.1根据建筑平面形状和施工现场进出口位置,考虑平面覆盖和吊运材料的必须面积及提升效率,布置庆江QTZ40附着式塔吊一台。
1.2.2施工区域内,除拟建建构筑物占地范围外的其余地面均做混凝土地坪硬化处理,并设置排水沟和集水井,出入口处设置洗车点。
1.2.3由业主提供水源点,用Dg48钢管接出,装表计量使用,引至各生产区和生活区。
1.3 临时设施计划1.3.1施工围墙施工现场采用定型的彩钢围挡和砖砌体作临时围墙,实行全封闭施工。
1.3.2在现场设置施工用总配电房,施工用电由总配电箱引至各生产区和生活区的分配电箱。
1.3.3 生活、办公及生产设施生活、办公及生产设施一览表如下:1.4.1施工用电按钢筋混凝土主体结构正常施工过程中,装饰及安装工程穿插进入时,作为施工用电高峰期计算。
(1)用电量计算施工用电量根据主要施工机具用电量进行计算,施工高峰期用电量计算如下:电动机总功率:∑P1=136KW焊机总功率:∑P2=84KW生产照明用电量:∑P3=25KW生活用电量:∑P4=10KW根据现行建筑施工手册“施工组织设计与进度管理”的有关规定:总用电量P=1.05~1.10(K1∑P1/cosψ+ K2∑P2+ K3∑P3+ K4∑P4)因此,南坪街道办事处片区旧城改造C、E栋工程施工高峰期用电量如下:P=1.05×(0.6×136/0.75+0.5×84+0.8×25+1×10)=189.8(KW)其中:K1----需要系数,根据电动机数量取0.6K2----需要系数,根据电焊机数量取0.5K3----取0.8 K4----取1.0cosψ----功率因素,最高为0.75~0.78,一般为0.65~0.75 ;取0.75(2)供电布置现场输电线路从业主以做好的电缆沟铺设;塔吊等主要设备另设专线供电。

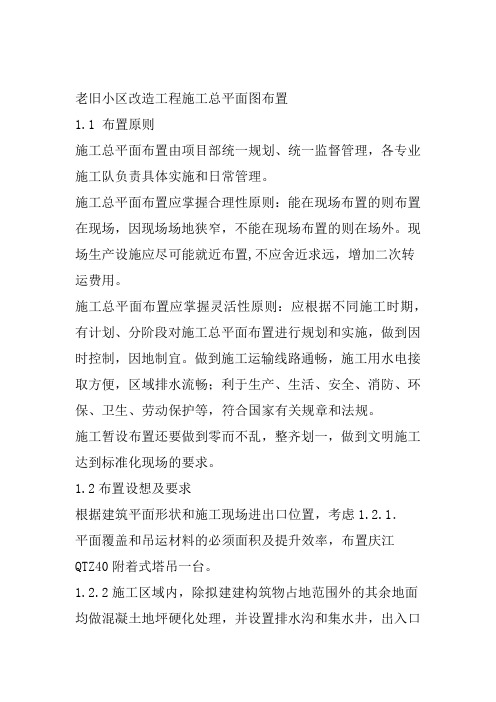

老旧小区改造工程施工总平面图布置1.1 布置原则施工总平面布置由项目部统一规划、统一监督管理,各专业施工队负责具体实施和日常管理。
施工总平面布置应掌握合理性原则:能在现场布置的则布置在现场,因现场场地狭窄,不能在现场布置的则在场外。
现场生产设施应尽可能就近布置,不应舍近求远,增加二次转运费用。
施工总平面布置应掌握灵活性原则:应根据不同施工时期,有计划、分阶段对施工总平面布置进行规划和实施,做到因时控制,因地制宜。
做到施工运输线路通畅,施工用水电接取方便,区域排水流畅;利于生产、生活、安全、消防、环保、卫生、劳动保护等,符合国家有关规章和法规。
施工暂设布置还要做到零而不乱,整齐划一,做到文明施工达到标准化现场的要求。
1.2布置设想及要求根据建筑平面形状和施工现场进出口位置,考虑1.2.1.平面覆盖和吊运材料的必须面积及提升效率,布置庆江QTZ40附着式塔吊一台。
1.2.2施工区域内,除拟建建构筑物占地范围外的其余地面均做混凝土地坪硬化处理,并设置排水沟和集水井,出入口处设置洗车点。
1.2.3由业主提供水源点,用Dg48钢管接出,装表计量使用,引至各生产区和生活区。
1.3 临时设施计划1.3.1施工围墙施工现场采用定型的彩钢围挡和砖砌体作临时围墙,实行全封闭施工。
1.3.2在现场设置施工用总配电房,施工用电由总配电箱引至各生产区和生活区的分配电箱。
1.3.3 生活、办公及生产设施生活、办公及生产设施一览表如下:生活及办公设施生产设)()设施名面面(设施名9060办公库2宿60水泥350厕所、浴木工308配电门卫8200食钢筋加工场5300砖、砂、石堆50搅拌模板、架料堆1001.4施工用水、电计划1.4.1施工用电按钢筋混凝土主体结构正常施工过程中,装饰及安装工程穿插进入时,作为施工用电高峰期计算。
(1)用电量计算施工用电量根据主要施工机具用电量进行计算,施工高峰期用电量计算如下:136KW=P1电动机总功率:∑.焊机总功率:∑P2=84KW生产照明用电量:∑P3=25KW生活用电量:∑P4=10KW根据现行建筑施工手册“施工组织设计与进度管理”的有关规定:总用电量P=1.05~1.10(K∑P/cosψ+ K∑P+ K∑P+ 312231K∑P)44因此,南坪街道办事处片区旧城改造C、E栋工程施工高峰期用电量如下:P=1.05×(0.6×136/0.75+0.5×84+0.8×25+1×10)=189.8(KW)其中:K----需要系数,根据电动机数量取0.61K----需要系数,根据电焊机数量取0.5 2K----取0.8 K----取1.043cosψ----功率因素,最高为0.75~0.78,一般为0.65~0.75 ;取0.75供电布置(2).现场输电线路从业主以做好的电缆沟铺设;塔吊等主要设备另设专线供电。
一、小区总平面布置图

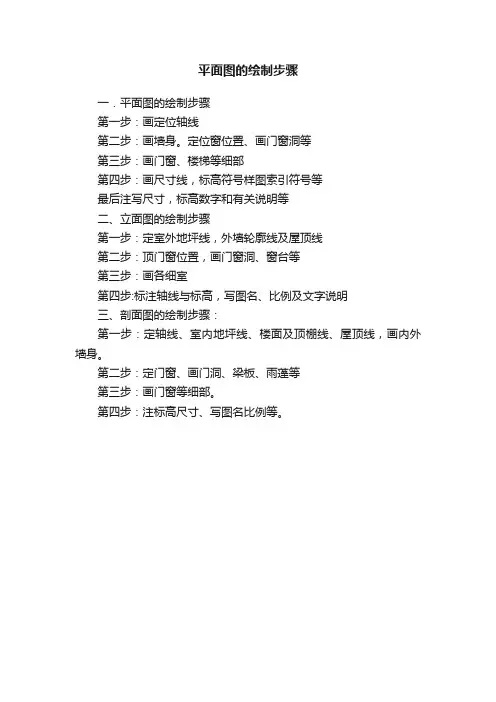

1.1小区总平面布置图绘制步骤
1.创建以下图层:
名称颜色线型线宽
总图-新建白色 Continuous 0.7
总图-原有白色 Continuous 默认
总图-道路蓝色 Continuous 默认
总图-绿化绿色 Continuous 默认
总图-车场白色 Continuous 默认
总图-标注白色 Continuous 默认
总图-人行道 53 Continuous 默认
总图-路标白色 Continuous 默认
总图-出图白色 Continuous 0.09
总图-文字白色 Continuous 0.09
总图-标高白色 Continuous 默认
总图-图框白色 Continuous 0.3
2.设定绘图区域的大小为200000X200000,设置总体线型比例因子为800。
3.激活对象捕捉及自动追踪功能,设定对象捕捉方式为端点、交点、中点、延伸,设置仅沿正交方向进行自
动追踪。
4.使用XLINE命令绘制水平和竖直的作图基准线,然后利用OFFSET、LINE、BREAK、FILLET及TRIM等命令
绘制道路及停车场,图中所有圆角半径均为6000。
5.使用OFFSET、TRIM等命令绘制原有建筑和新建建筑。
使用DONUT命令绘制表示建筑物层数的圆点,圆点
直径为1000。
6.用移动命令将原有建筑物和新建建筑物放到总图中相应的位置。
7.标注尺寸。
尺寸文字的高度为2.5,全局比例因子为800,尺寸数值比例因子为0.001。
8.利用设计中心插入“图例.dwg”中的图块【室外地坪标高】、【标高】及【指北针】,块的缩放比例因子为
800。
9.创建【道路】、【新建建筑物】、【草坪】、【树木】、【已有建筑物】等图例块。
10.出图。
打开布局1,进入页面设置管理器进行修改,用A3纸打印.从视图中选择一个视口,布满视口,
然后切换到模型空间,缩放因子为1:800,再切换到图纸空间,再把【道路】、【新建建筑物】、【草坪】、【树木】、【已有建筑物】等图例块插到相应的位置,书写文字。
11.将文件以名称“小区总平面布置图”保存。
