绘制建筑平面图的步骤

使用 AutoCAD 绘制建筑平面图的步骤
(供参考
1. 首先设置基本绘图环境;
◇设置单位:(mm ,按 1:1的比例绘制
◇设置必要的图层(轴线、墙、门窗、踏步、文字、尺寸标注等及合适的线型注意:虚线或点划线如果不能正确显示,需要设置合适的线型比例
◇设置绘图界限(使用 Limits 命令。

2. 绘制轴线;
轴线的线型通常用点划线,绘制时多用 Offset 命令进行偏移复制
3. 绘制墙线;
墙体的常见绘制方法有如下两种:
◇第一种方法:利用轴线进行偏移来获得墙线,然后修改偏移后直线的图层为“墙” ,随后进行必要的修整编辑
◇第二种方法:使用多线(Mline 命令绘制
4. 绘制门窗;
◇对于较简单的平面图可以直接逐个绘制门窗
◇对于较复杂的平面图建议把门窗编辑为“块” ,然后插入
5. 绘制楼梯等其他图形;
6. 编辑文字及表格; 图名、比例、说明等
7. 进行尺寸标注;
8. 设置打印输出。

建筑平面图的绘制建筑平面图是建筑设计和施工的基础图纸之一，它是建筑物及其内部空间的展示方式。

它通过图形的方式，表现出建筑物内部空间的布局和功能区划，是建筑设计的基础性图纸之一。

下面，我将详细介绍建筑平面图的绘制。

一、平面图绘制前的准备工作1、确定平面图的内容在绘制平面图之前，首先需要确定平面图的内容，包括建筑物的名称、各楼层的名称、建筑物的总平面图、各楼层的平面图等等，这些都需要提前统筹考虑。

2、收集资料在绘制平面图前，需要收集有关的资料，包括建筑物的地理位置、建筑结构图、指定的设计方案等等，只有充分了解所有必要的资料，才能更好地绘制平面图。

3、确定绘图工具和软件在绘图前，需要准备好各种绘图工具和软件，例如绘图板、铅笔、橡皮、规、尺、分度器等等，还可以使用计算机专业绘图软件，例如AutoCAD等电脑辅助软件。

二、绘制平面图的步骤1、绘制建筑物的轮廓线首先需要绘制建筑物的轮廓线，这是建筑平面图的基础，轮廓线的精度会影响整个平面图的精度，因此需要非常认真地绘制轮廓线。

2、绘制建筑物的基础根据建筑物的设计，需要在轮廓线内部绘制基础，这个基础的大小和形状要根据建筑物的结构而定，确定好基础后，需要用不同颜色进行填充。

3、绘制室内布局和功能区划在轮廓线的基础上，需要进一步绘制室内的布局和功能区划。

通常，建筑平面图会将建筑物内部划分为不同的功能区域，例如客厅、卧室、厨房、书房、洗手间、阳台等等。

4、标注尺寸、名称和符号在建筑平面图中，需要标注不同部位的尺寸、名称和符号，例如窗户的大小、门的位置、水管和电缆的路径等等。

5、颜色和线条的应用在平面图的绘制中，需要使用不同的线条和颜色来表示不同的功能区域和物品，这样可以使整个平面图的结构更加清晰明了。

6、化简在平面图的绘制中，有时需要将图中的冗余部分去掉，使图形更加清晰明了。

三、建筑平面图的注意事项1、准确度和精度准确度和精度非常重要，因为错误的基本维度会产生多个问题，包括设计和建造过程中的错误，因此，需要非常仔细地绘制图纸。

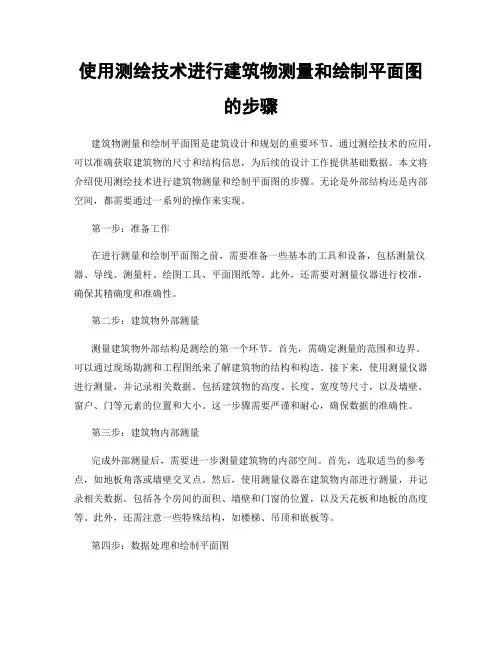

使用测绘技术进行建筑物测量和绘制平面图的步骤建筑物测量和绘制平面图是建筑设计和规划的重要环节。

通过测绘技术的应用，可以准确获取建筑物的尺寸和结构信息，为后续的设计工作提供基础数据。

本文将介绍使用测绘技术进行建筑物测量和绘制平面图的步骤。

无论是外部结构还是内部空间，都需要通过一系列的操作来实现。

第一步：准备工作在进行测量和绘制平面图之前，需要准备一些基本的工具和设备，包括测量仪器、导线、测量杆、绘图工具、平面图纸等。

此外，还需要对测量仪器进行校准，确保其精确度和准确性。

第二步：建筑物外部测量测量建筑物外部结构是测绘的第一个环节。

首先，需确定测量的范围和边界。

可以通过现场勘测和工程图纸来了解建筑物的结构和构造。

接下来，使用测量仪器进行测量，并记录相关数据。

包括建筑物的高度、长度、宽度等尺寸，以及墙壁、窗户、门等元素的位置和大小。

这一步骤需要严谨和耐心，确保数据的准确性。

第三步：建筑物内部测量完成外部测量后，需要进一步测量建筑物的内部空间。

首先，选取适当的参考点，如地板角落或墙壁交叉点。

然后，使用测量仪器在建筑物内部进行测量，并记录相关数据。

包括各个房间的面积、墙壁和门窗的位置，以及天花板和地板的高度等。

此外，还需注意一些特殊结构，如楼梯、吊顶和嵌板等。

第四步：数据处理和绘制平面图完成测量工作后，需要对所得数据进行处理，以便绘制准确的平面图。

首先，需要将测量数据进行整理和清理。

除去重复和无效数据，并进行校对和核实，确保数据的准确性。

然后，使用绘图工具，将测量数据转换为平面图。

在绘制平面图时，需要按照一定的比例进行缩放，以保持图纸的真实性。

同时，需要标注各个房间和元素的尺寸和位置，以便后续的设计工作。

第五步：核对和修正在绘制平面图完成后，需要对图纸进行核对和修正。

与实际情况进行对比，确保绘制的平面图与现场建筑物一致。

如果有需要，可以进行细微的调整和修正，以便更好地反映建筑物的结构和布局。

总结：使用测绘技术进行建筑物测量和绘制平面图是一项复杂而有挑战性的工作。

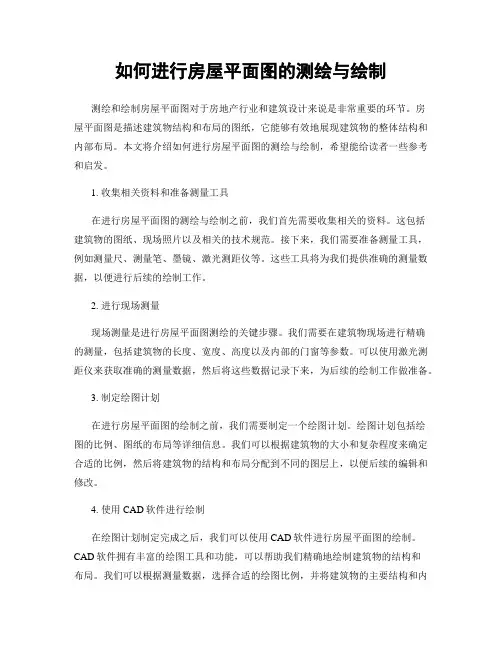

如何进行房屋平面图的测绘与绘制测绘和绘制房屋平面图对于房地产行业和建筑设计来说是非常重要的环节。

房屋平面图是描述建筑物结构和布局的图纸，它能够有效地展现建筑物的整体结构和内部布局。

本文将介绍如何进行房屋平面图的测绘与绘制，希望能给读者一些参考和启发。

1. 收集相关资料和准备测量工具在进行房屋平面图的测绘与绘制之前，我们首先需要收集相关的资料。

这包括建筑物的图纸、现场照片以及相关的技术规范。

接下来，我们需要准备测量工具，例如测量尺、测量笔、墨镜、激光测距仪等。

这些工具将为我们提供准确的测量数据，以便进行后续的绘制工作。

2. 进行现场测量现场测量是进行房屋平面图测绘的关键步骤。

我们需要在建筑物现场进行精确的测量，包括建筑物的长度、宽度、高度以及内部的门窗等参数。

可以使用激光测距仪来获取准确的测量数据，然后将这些数据记录下来，为后续的绘制工作做准备。

3. 制定绘图计划在进行房屋平面图的绘制之前，我们需要制定一个绘图计划。

绘图计划包括绘图的比例、图纸的布局等详细信息。

我们可以根据建筑物的大小和复杂程度来确定合适的比例，然后将建筑物的结构和布局分配到不同的图层上，以便后续的编辑和修改。

4. 使用CAD软件进行绘制在绘图计划制定完成之后，我们可以使用CAD软件进行房屋平面图的绘制。

CAD软件拥有丰富的绘图工具和功能，可以帮助我们精确地绘制建筑物的结构和布局。

我们可以根据测量数据，选择合适的绘图比例，并将建筑物的主要结构和内部布局绘制出来。

在绘制过程中，我们可以根据需要添加标注和注释，以增加绘图的清晰度和可读性。

5. 完善与修改平面图完成房屋平面图的初稿后，我们需要对其进行完善和修改。

这包括检查绘图的准确性和完整性，修改和调整绘图中的错误和不足之处。

我们可以与建筑师和设计师进行沟通，以确保平面图能够准确地反映出建筑物的结构和布局。

同时，我们可以添加一些细节和元素，如墙面材质、家具摆放等，以增加平面图的真实感和可视性。

CAD绘制建筑平面图的步骤和要点CAD（Computer-Aided Design）是一种广泛应用于建筑设计和工程领域的计算机辅助设计工具。

它可以提高绘图效率，减少错误，并且方便修改和编辑设计图纸。

对于建筑平面图的绘制，以下是一些重要步骤和要点。

第一步：收集并分析设计要求在进行建筑平面图的绘制之前，设计师需要与客户或项目团队进行充分的沟通和交流，了解设计要求和目标。

这包括建筑物的功能需求、空间布局、尺寸要求以及其他相关要求。

收集到的信息将作为绘图的依据。

第二步：建立CAD文件打开CAD软件，并创建一个新的文件开始绘图。

根据设计要求，设置合适的纸张尺寸和比例，选择适当的图层设置和单位系统。

第三步：绘制建筑物的轮廓建筑平面图的第一步是绘制建筑物的轮廓。

根据设计要求，绘制建筑物的外界轮廓线条。

可以使用CAD软件提供的绘图工具，如直线、弧线、圆等。

第四步：绘制内部空间布局根据设计要求和功能需求，绘制建筑物内部的空间布局。

可以使用CAD软件中的矩形、多边形等绘图工具来绘制房间或区域的轮廓。

确保按比例准确地绘制空间，并保持适当的尺寸和间距。

第五步：添加尺寸线和文字为了增加图纸的清晰度和可读性，应该在平面图中添加尺寸线和文字。

使用CAD软件提供的尺寸工具，绘制每个房间或空间的尺寸，并确保它们与实际设计要求一致。

添加文字注释，标明房间名称或其他重要信息。

第六步：绘制建筑物的细节在平面图中，还应该包含建筑物的细节。

这包括窗户、门、楼梯、卫生间等。

使用CAD软件提供的绘图工具，绘制并标注这些细节。

确保它们与建筑平面图的比例和尺寸相符。

第七步：检查和修正错误在完成平面图绘制后，进行仔细的检查并修正任何错误。

确保图纸的准确性和一致性，以及符合设计要求。

检查每个空间的尺寸和比例是否正确，确保所有文字和图形都清晰可读。

第八步：保存和输出图纸完成建筑平面图的绘制后，保存CAD文件，并根据需要输出图纸。

可以选择将图纸输出为PDF、JPEG或其他常见的图像文件格式。

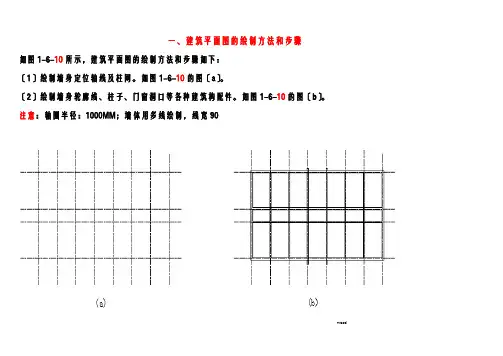

一、建筑平面图的绘制方法和步骤如图1-6-10所示，建筑平面图的绘制方法和步骤如下：〔1〕绘制墙身定位轴线及柱网。

如图1-6-10的图〔a〕。

〔2〕绘制墙身轮廓线、柱子、门窗洞口等各种建筑构配件。

如图1-6-10的图〔b〕。

注意：轴圈半径：1000MM；墙体用多线绘制，线宽90〔3〕绘制楼梯、台阶、散水等细部。

如图1-6-10的图〔c〕。

〔4〕检查全图无误后，擦去多余线条，按建筑平面图的要求加深加粗，并进展门窗编号，画出剖面图剖切位置线等。

如图1-6-10的图〔d〕。

〔5〕尺寸标注。

一般应标注三道尺寸，第一道尺寸为总尺寸，第二道为轴线尺寸，第三道为细部尺寸。

注意：按标准，第一道尺寸线与最外台阶线10-15MM〔扩大100倍〕，其他尺寸结距离700MM；指北针：半径1200，底部300线宽(6)图名、比例及其他文字内容。

汉字写长仿宋字：图名字高一般为7~10号字，图内说明字一般为5号字。

尺寸数字字高通常用3.5号。

字形要工整、清晰不潦草。

二、建筑立面图的绘图方法和步骤如图1-6-13所示，建筑立面图的绘图方法和步骤如下：〔1〕室外地坪线、定位轴线、各层楼面线、外墙边线和屋檐线。

如图1-6-13〔a〕。

〔2〕画各种建筑构配件的可见轮廓，如门窗洞、楼梯间，墙身及其暴露在外墙外的柱子。

如图1-6-13〔b〕。

〔3〕画门窗、雨水管、外墙分割线等建筑物细部。

如图1-6-13〔c〕。

〔4〕画尺寸界限、标高数字、索引符号和相关注释文字。

〔5〕尺寸标注。

〔6〕检查无误后，按建筑立面图所要求的图线加深、加粗，并标注标高、首尾轴线号、墙面装修说明文字、图名和比例，说明文字用5号字。

如图1-6-13〔d〕意：标高符号为等腰三角形，顶点到对边300距离。

三、建筑剖面图的绘制方法和步骤建筑剖面图的绘制方法和步骤如下：〔1〕画地坪线、定位轴线、各层的楼面线、楼面。

如图1-6-15〔a〕。

〔2〕画剖面图门窗洞口位置、楼梯平台、女儿墙、檐口及其他可见轮廓线。
