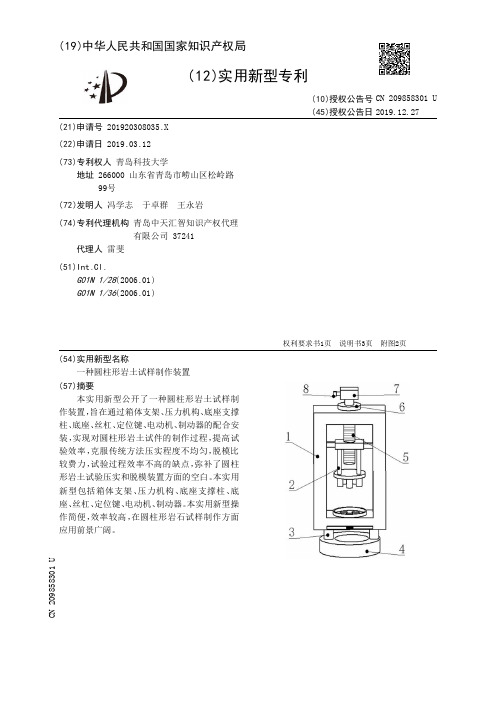

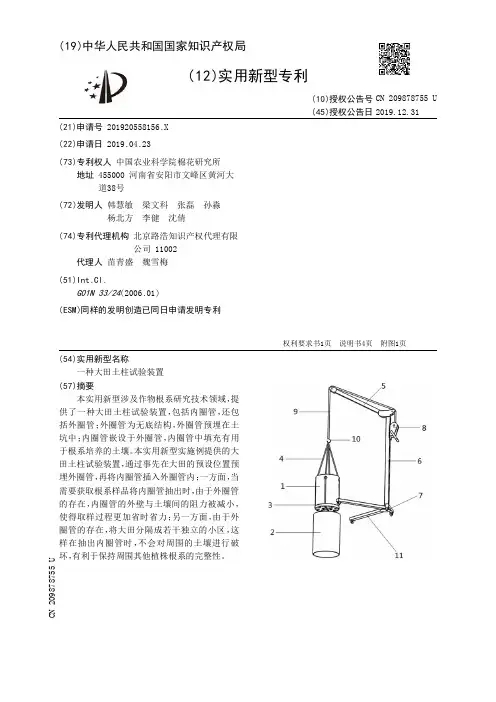

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920308035.X(22)申请日 2019.03.12(73)专利权人 青岛科技大学地址 266000 山东省青岛市崂山区松岭路99号(72)发明人 冯学志　于卓群　王永岩　(74)专利代理机构 青岛中天汇智知识产权代理有限公司 37241代理人 雷斐(51)Int.Cl.G01N 1/28(2006.01)G01N 1/36(2006.01)(54)实用新型名称一种圆柱形岩土试样制作装置(57)摘要本实用新型公开了一种圆柱形岩土试样制作装置，旨在通过箱体支架、压力机构、底座支撑柱、底座、丝杠、定位键、电动机、制动器的配合安装，实现对圆柱形岩土试件的制作过程，提高试验效率，克服传统方法压实程度不均匀，脱模比较费力，试验过程效率不高的缺点，弥补了圆柱形岩土试验压实和脱模装置方面的空白。

本实用新型包括箱体支架、压力机构、底座支撑柱、底座、丝杠、定位键、电动机、制动器。

本实用新型操作简便，效率较高，在圆柱形岩石试样制作方面应用前景广阔。

权利要求书1页 说明书3页 附图2页CN 209858301 U 2019.12.27C N 209858301U权　利　要　求　书1/1页CN 209858301 U1.一种圆柱形岩土试样制作装置，其特征在于，包括：箱体支架(1)、压力机构(2)、底部支撑柱(3)、底座(4)、丝杠(5)、定位键(6)、电动机(7)、制动器(8)，所述底部支撑柱(3)有共有二个，安装在箱体支架(1)和底座(4)之间，所述底座(4)安装在底部支撑柱(3)上，用于盛放脱模后掉落的试件，所述丝杠(5)安装在箱体支架(1)上端，与压力机构(2)配合安装，所述定位键(6)固定安装在丝杠(5)的上端，所述电动机(7)安装在定位键(6)上端，所述制动器(8)安装在电动机(7)上，控制电动机(7)开关，所述箱体支架(1)包括支撑架(11)、螺纹孔(12)、抽压板(13)、抽压板把手(14)、试件槽(15)、压槽边(16)、导轨(17)，所述螺纹孔(12)固定安装在支撑架(11)上端的中心位置，所述抽压板把手(14)安装在抽压板(13)上，所述抽压板(13)与支撑架(11)下端槽口配合安装，方便抽出与推进，所述试件槽(15)共六个，贯穿安装在支撑架(11)底部上端，所述压槽边(16)安装在所述试件槽(15)环形周围，防止压力机构升降过程中磕碰所述试件槽，所述导轨(17)为矩形导轨，有二条，对称分布安装在所述支撑架(11)内壁两侧，所述压力机构(2)包括滑动柱(21)、固定孔(22)、上压板(23)、连接柱(24)、下压板(25)、压力柱(26)，所述滑动柱(21)安装在上压板(23)两侧，与导轨(17)配合安装，起滑动作用，所述固定孔(22)固定安装在上压板(23)的中心位置，所述连接柱(24)共四个固定安装在上压板(23)和下压板(25)之间，所述压力柱(26) 共六个，规格相同对称，固定安装在下压板(25)上。

专利名称：原状土柱实验室模拟装置
专利类型：实用新型专利
发明人：姚允龙,王蕾,于洪贤,惠若男,谭景旺申请号：CN201320056187.8
申请日：20130131
公开号：CN203133063U
公开日：
20130814
专利内容由知识产权出版社提供
摘要：本实用新型提供一种原状土柱实验室模拟装置，其包括自上而下设置的气体采集袋、T型装置、原状土柱装置以及底座装置，所述原状土柱装置包括一根土柱管，其内能够装填原状土柱；所述T型装置包括一根气柱管，所述气柱管下端与所述土柱管的上端密闭连接，所述气柱管的上端与一个三通阀的进口相连通，所述三通阀的一个出口与所述气体采集袋相连通，所述三通阀的另一个出口为现场采集端口。

所述现场采集端口用胶皮套密封，或者与带有三通阀的注射器相连。

使用本实用新型，可模拟地下水或地表水补充土壤造成的土壤氮循环的变化，并通过采集土壤温室气体的排放样品，分析模拟过程中原状土柱温室气体的排放过程。

申请人：东北林业大学
地址：150040 黑龙江省哈尔滨市香坊区和兴路26号
国籍：CN
代理机构：北京科龙寰宇知识产权代理有限责任公司
代理人：孙皓晨
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201821495149.1(22)申请日 2018.09.11(73)专利权人 中山大学地址 510000 广东省广州市海珠区新港西路135号中山大学南校区(72)发明人 王国保　(74)专利代理机构 佛山帮专知识产权代理事务所(普通合伙) 44387代理人 颜德昊(51)Int.Cl.G01N 33/24(2006.01)(54)实用新型名称一种新型土柱淋溶试验装置(57)摘要本实用新型公开了一种新型土柱淋溶试验装置，包括底座和储水箱，所述底座的上表面设有土柱架，土柱架的两侧表面均铰接有提手，土柱架的上表面开设有放置槽，放置槽内放置有有机玻璃柱，有机玻璃柱的外侧表面设有刻度线，有机玻璃柱的上表面放置有第一玻璃漏斗，储水箱放置在底座侧面，储水箱的上表面与导管的一端连通，导管的另一端放置在第一玻璃漏斗内，导管上设有蠕动泵。

本新型土柱淋溶试验装置，可以在室内进行动态模拟降雨的土柱淋溶试验，可以有效模拟自然降雨条件下的尾矿植被重建过程中，尾矿纵向土壤重金属淋溶释放规律，从而客观评价尾矿植被重建后对周边地下水及土壤可能形成的潜在风险，有利于环境保护。

权利要求书1页 说明书3页 附图2页CN 208860847 U 2019.05.14C N 208860847U1.一种新型土柱淋溶试验装置，包括底座(1)和储水箱(9)，其特征在于：所述底座(1)的上表面设有土柱架(2)，土柱架(2)的两侧表面均铰接有提手(15)，土柱架(2)的上表面开设有放置槽(3)，放置槽(3)内放置有有机玻璃柱(4)，有机玻璃柱(4)的外侧表面设有刻度线，有机玻璃柱(4)的上表面放置有第一玻璃漏斗(5)，储水箱(9)放置在底座(1)侧面，储水箱(9)的上表面与导管(6)的一端连通，导管(6)的另一端放置在第一玻璃漏斗(5)内，导管(6)上设有蠕动泵(7)，蠕动泵(7)的侧表面设有开关(8)，开关(8)的输出端电连接蠕动泵(7)的输入端，开关(8)的输入端与外置电源的输出端电连接，有机玻璃柱(4)的内部均匀放置有土层瓶(19)，土层瓶(19)的底部设有盲管层(20)，有机玻璃柱(4)的底端内侧表面设有有机玻璃板(18)，有机玻璃板(18)的上表面均匀开设有通孔，有机玻璃柱(4)的底端设有收集装置。

专利名称：土柱淋溶模拟试验装置
专利类型：实用新型专利
发明人：骆晓声,张运红,寇长林,郭战玲申请号：CN201821465162.2
申请日：20180907
公开号：CN209102715U
公开日：
20190712
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种土柱淋溶模拟试验装置，包括土柱模块、渗透模块和淋溶液收集模块，土柱模块包括土柱和用于装该土柱的外筒，土柱从上到下依次为耕作层、犁底层、心土层、底土层，渗透模块包括支撑盘和过滤层，支撑盘中心设有透水孔，支撑盘上铺设纱网和尼龙滤网形成过滤层，淋溶液收集模块包括漏斗，弯折导液管、开关阀门，漏斗通过卡箍可拆卸固定于所述支撑盘的底部，弯折导液管一端连接于漏斗底部，另一端连接开关阀门。

本实用新型装置结构简单紧凑，占用空间小，淋溶液取样方便可控，解决现有技术中土柱淋溶模拟装置结构复杂、制作成本高以及淋溶液收集不可控的技术问题。

申请人：河南省农业科学院植物营养与资源环境研究所
地址：450002 河南省郑州市金水区花园路116号
国籍：CN
代理机构：河南科技通律师事务所
更多信息请下载全文后查看。

专利名称：一种适用于水泥土搅拌桩的室内模拟试验装置专利类型：实用新型专利
发明人：王长录,王剑非,沈家文,许艳苗,何毅,吴勇,彭云,姚继红,李文艳,沈雁波,刘轩,周麟,王晓燕,雷春燕,桂跃申请号：CN201822218765.9
申请日：20181227
公开号：CN209470946U
公开日：
20191008
专利内容由知识产权出版社提供
摘要：本实用新型提供一种适用于水泥土搅拌桩的室内模拟试验装置，该装置包括依次连接的注浆系统、水泥土搅拌系统以及试验箱，注浆系统包括依次相连的注浆调浆槽、注浆泵和注浆管，水泥土搅拌系统包括外部支架和内部钻杆系统，外部支架又包括底座、分别垂直连接于底座两侧的螺纹杆件和无螺纹杆件及连接于螺纹杆件和无螺纹杆件上端的控制横杆；内部钻杆系统包括中空钻杆及连接于中空钻杆下端的钻头，注浆管与一个旋转接头的上接口相连接，中空钻杆上端与旋转接头的下接口连接。

本实用新型装置操作简便，运行平稳，占地面积小，能够对不同地质条件下的水泥土成桩特性及固化性能进行试验研究，适用性强，成桩均匀、质量好，试验数据精确可靠。

申请人：云南省建设投资控股集团有限公司,云南建投第三建设有限公司
地址：650501 云南省昆明市经开区信息产业基地林溪路188号建工发展大厦826室
国籍：CN
代理机构：昆明今威专利商标代理有限公司
代理人：赛晓刚
更多信息请下载全文后查看。

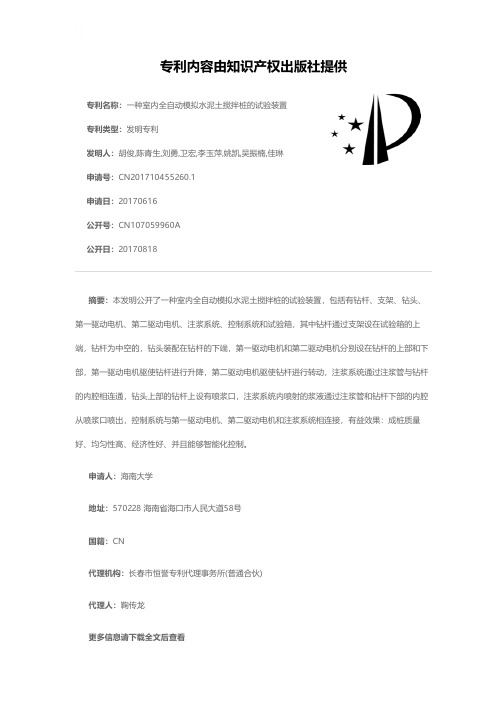

专利名称：一种室内全自动模拟水泥土搅拌桩的试验装置专利类型：发明专利
发明人：胡俊,陈青生,刘勇,卫宏,李玉萍,姚凯,吴振楠,佳琳申请号：CN201710455260.1
申请日：20170616
公开号：CN107059960A
公开日：
20170818
专利内容由知识产权出版社提供
摘要：本发明公开了一种室内全自动模拟水泥土搅拌桩的试验装置，包括有钻杆、支架、钻头、第一驱动电机、第二驱动电机、注浆系统、控制系统和试验箱，其中钻杆通过支架设在试验箱的上端，钻杆为中空的，钻头装配在钻杆的下端，第一驱动电机和第二驱动电机分别设在钻杆的上部和下部，第一驱动电机驱使钻杆进行升降，第二驱动电机驱使钻杆进行转动，注浆系统通过注浆管与钻杆的内腔相连通，钻头上部的钻杆上设有喷浆口，注浆系统内喷射的浆液通过注浆管和钻杆下部的内腔从喷浆口喷出，控制系统与第一驱动电机、第二驱动电机和注浆系统相连接，有益效果：成桩质量好、均匀性高、经济性好、并且能够智能化控制。

申请人：海南大学
地址：570228 海南省海口市人民大道58号
国籍：CN
代理机构：长春市恒誉专利代理事务所(普通合伙)
代理人：鞠传龙
更多信息请下载全文后查看。

专利名称：一种室内模型试验量测土体变形的装置
专利类型：发明专利
发明人：李又云,安鑫厚,李佳,庄园,刘黎明,王会涛,程振威,吴新宇
申请号：CN201710364377.9
申请日：20170522
公开号：CN107238346A
公开日：
20171010
专利内容由知识产权出版社提供
摘要：本发明公开了一种室内模型试验量测土体变形的装置，其主要特征主要由滑柄、轴套、外壳、基体、电刷、滑块、连接线、引出端、电阻体组成。

电阻体上有电刷，电刷与滑块和滑柄相连，滑柄被轴套包裹，连接线将电阻体与引出端相连。

本发明应用于室内模型的试验，能够很好地量测室内模型试验中土体的变形量，而且量测装置本身不发生破坏，离心力作用下变形比较小，使模型试验结果更为精确。

能够为实际工程中的设计、施工和维护提供贴合实际的参数。

申请人：长安大学
地址：710064 陕西省西安市南二环中段33号
国籍：CN
代理机构：西安通大专利代理有限责任公司
代理人：王艾华
更多信息请下载全文后查看。

专利名称：土试样共振柱装置专利类型：实用新型专利
发明人：杨文龙,李相崧
申请号：CN201620713948.6申请日：20160707
公开号：CN205879667U
公开日：
20170111
专利内容由知识产权出版社提供
摘要：本实用新型公开了土试样共振柱装置，包括基座、质量块、垂直位移传感器、钢绳、滑轮组和平衡块；其中质量块由十字架、磁铁、加速度计及配重块构成，十字架的4个端上都安装有条形磁铁，每一条形磁铁的两端都套设有线圈；加速度计及配重块分别安装在十字架径向边缘，两者重量相等，使质量块平衡。

土试样的底端固定在基座上，顶端与质量块中心连接。

重量相等的平衡块和质量块用钢绳连接，通过滑轮组使之平衡，以减小质量块对土试样在测试过程中的影响。

当线圈有电流流过时，将驱动质量块使土试样发生扭动，加速度计用于检测土试样扭动的角加速度信号。

通过角加速度信号来完成对土试样共振频率和阻尼比的测量。

申请人：广州国光仪器有限公司
地址：510800 广东省广州市花都区新华街迎宾大道123号A7-1
国籍：CN
代理机构：广州市越秀区哲力专利商标事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种室内土工试验装置新型连接杆件
专利类型：发明专利
发明人：肖桂元,韦桐忠,叶子明,江廷荟,李知翰,史建飞申请号：CN201811557317.X
申请日：20181219
公开号：CN109708951A
公开日：
20190503
专利内容由知识产权出版社提供
摘要：本发明公开了一种室内土工试验装置新型连接杆件，所述连接杆件由立柱竖杆、横梁、横梁固定旋钮、百分表固定旋钮、限位套环、蝴蝶型旋钮、防滑纹理、立柱竖杆调节螺母组成，所述立柱竖杆通过螺纹旋进室内土工试验装置的底座上，并通过所述立柱竖杆调节螺母使立柱竖杆的正面朝向与底座的中心轴线相一致，所述立柱竖杆穿过所述横梁的矩形孔位，旋进所述横梁固定旋钮使得其螺丝抵在防滑纹理上，即可使横梁初步固定在所述立柱竖杆上，同时可通过旋进所述蝴蝶型旋钮使限位套环紧靠在横梁下方固定，进一步防止所述横梁产生滑动。

本发明即保证了室内土工试验读数的精确性，又实现了操作上的简单化。

申请人：桂林理工大学
地址：541004 广西壮族自治区桂林市七星区建干路12号
国籍：CN
更多信息请下载全文后查看。
