混凝土剪力墙垂直度、平整度的控制

混凝土剪力墙垂直度平整度的控制在建筑工程中，混凝土剪力墙的施工质量至关重要，其中垂直度和平整度是两个关键的指标。

良好的垂直度和平整度不仅能够提升建筑物的外观质量，还能保证结构的稳定性和安全性。

接下来，我们就详细探讨一下如何有效地控制混凝土剪力墙的垂直度和平整度。

一、施工前的准备工作1、技术交底施工前，技术人员要向施工班组进行详细的技术交底，让施工人员清楚了解施工工艺、质量标准和注意事项。

2、测量放线准确的测量放线是保证剪力墙垂直度和平整度的基础。

使用高精度的测量仪器，如全站仪、水准仪等，确定剪力墙的位置和控制线，并在施工过程中进行多次复核。

3、模板设计与选型选择合适的模板体系对于控制剪力墙的垂直度和平整度起着重要作用。

目前常用的模板有木模板、钢模板和铝合金模板等。

木模板成本较低，但周转次数少，容易变形；钢模板强度高，周转次数多，但自重较大，安装较为复杂；铝合金模板则具有重量轻、强度高、拼装方便等优点，但成本相对较高。

根据工程的实际情况和要求，选择合适的模板，并进行精心的设计和加工。

二、模板安装过程中的控制要点1、模板安装的垂直度控制在安装模板时，要使用铅垂线或全站仪等工具，对模板的垂直度进行实时监测和调整。

一般来说，模板的垂直度偏差应控制在3mm 以内。

2、模板拼接处的处理模板拼接处要严密平整，不得有缝隙和错台。

对于拼接处的缝隙，可以使用双面胶或密封胶进行封堵，以防止混凝土漏浆。

3、对拉螺栓的设置对拉螺栓是保证模板稳定性和控制剪力墙尺寸的重要措施。

对拉螺栓的间距和直径要根据剪力墙的高度、厚度和混凝土的侧压力进行计算确定。

同时，在对拉螺栓上要设置止水片，以防止地下水渗透。

4、模板支撑体系的稳固性模板支撑体系要具有足够的强度、刚度和稳定性，能够承受混凝土浇筑时的侧压力和施工荷载。

支撑体系的立杆间距、横杆步距和剪刀撑的设置要符合施工方案的要求。

三、混凝土浇筑过程中的控制1、混凝土的坍落度控制混凝土的坍落度要适中，过大容易导致混凝土离析，过小则会影响混凝土的流动性和填充性。

控制浇筑过程中的水平与垂直度随着现代城市建设的快速发展，大量建筑物的兴建成为常态。

在建筑过程中，浇筑是一个重要的环节。

然而，由于浇筑过程涉及到混凝土的施工，往往容易出现水平和垂直度不准确的问题。

本文将探讨如何控制浇筑过程中的水平与垂直度，以保证建筑的质量和稳定性。

一、水平度的控制在浇筑过程中，保持水平度的准确性对于建筑物的结构是至关重要的。

首先，我们需要使用水平仪来测量地面的水平度。

在进行浇筑前，必须确保地面的水平度满足要求。

可以通过调整施工场地的土质或使用水泥砂浆来纠正地面的不平整。

其次，当进行混凝土浇筑时，使用模板来确保浇筑混凝土的水平度。

模板应该严密固定，以确保混凝土在浇筑过程中不会出现移动或变形。

在浇筑过程中，使用水平仪来检查模板的水平度，并根据需要进行调整。

浇筑时，要使用均匀的力量和角度，以确保混凝土能够平均分布在整个模板中。

另外，为了提高浇筑混凝土的水平度，可以采用振动器对混凝土进行振动。

振动器能够帮助混凝土更好地填充模板中的空隙，并排除混凝土中的气泡。

通过振动,可以使混凝土更加均匀地覆盖在模板上，从而提高建筑物的水平度。

二、垂直度的控制与水平度同样重要的是建筑物的垂直度，尤其是高层建筑。

保持垂直度的准确性可以确保建筑物的稳定性和安全性。

在控制垂直度时，我们首先需要使用垂直仪来测量建筑物的垂直度。

垂直仪可以帮助我们确定建筑物立柱或墙体的垂直方向。

在进行混凝土浇筑时，我们可以使用测量工具，如水平仪和直角尺来检查模板的垂直度。

在模板安装过程中，必须确保它们与地面保持垂直，以确保混凝土填充时能够保持垂直。

此外，在浇筑过程中，可以通过轻轻敲打模板来帮助混凝土更好地填充模板的边缘，从而提高建筑物的垂直度。

另外，在浇筑混凝土时，我们还可以使用混凝土泵来实现垂直度的控制。

混凝土泵能够将混凝土输送到需要的位置，并通过调整泵的位置和角度，使混凝土在浇筑过程中保持垂直。

通过使用混凝土泵，可以避免混凝土在运输过程中发生变形或流失，从而保证建筑物的垂直度。

建筑混凝土墙柱的垂直度、平整度这么控制一、混凝土墙、柱模板支撑体系的做法和要求①混凝土墙模板应开展尺寸混凝土墙柱的垂直度、平整度排版，尽量不出现小模板；②墙板支模时在墙板钢筋下脚水平钢筋和纵向钢筋处焊接模板控制定位筋。

③在立外墙模板时，其模板必须下挂200mm（保证新老混凝土接头处平整度）。

③螺杆洞设置为板底以上第一道至板底W250m∏],顶板以下第一道至顶板W250mm,其余均匀分布，横向螺杆控制在W500πιπι°④墙模板单面完成后，在钢筋墙板上设置模板限位条，按45Omm梅花形放置，注意在模板拼缝处两边加密三道，顶板处一道，中间设二道⑤在梁与墙之间的墙板用钢管将梁与墙整体夹在一起，防止墙与梁错位。

⑥墙模板的方木长度应从底部到顶部通长；⑦墙模板的方木按250πιπι一道均匀分布，两边方木到端部；⑧墙板柱底部必须要有板条开展加固和止浆措施；二、混凝土墙柱的垂直度、平整度的测量1、测量工具、测量方法及允许偏差测量工具：激光水平仪、拉尺、靠尺、塞尺。

测量方法：墙柱模板的垂直度用激光水平仪、拉尺开展测量。

然后记录顶部、中部及底部位置激光水平仪在拉尺上的数字，作为一组数据。

柱子需每个面测一组数据，剪力墙两面需各测三组数据。

拆模后，混凝土的垂直度可用靠尺开展测量；混凝土的平整度可用靠尺和塞尺开展测量。

允许偏差：垂直度、平整度W8mm,如该构件出现偏差工IOmnb则该构件的各组数据均视为不合格。

三、混凝土墙柱垂直度、平整度的控制流程平整度的控制项目实测实量、分户验收制度严格执行,具体的措施贯彻到整个施工过程当中：(I)模板安装后，施工单位开展自检，模板平整度控制在8mm 之内；(2)自检并整改合格后，(3)板拆底模后自检，并把自检数据报送监理；(4)把模板的测量数据与混凝土的测量数据开展比照、总结；四、混凝土墙柱垂直度、平整度的控制措施(1)混凝土墙柱垂直度的控制：模板垂直度的允许偏差为8mm且坚持下小上大的原则；剪力墙两面均需各安装两道斜撑，如剪力墙长度大于3m,则需安装3道斜撑；统一木方尺寸；增加墙柱的钢筋内撑；(2)混凝土墙柱平整度的控制：平整度超出允许偏差一般出现在墙与梁交接的地方；在支模板时该部位上部用木方连接墙和梁，中部用木板连接，下部用木方紧压拼缝。

引言概述：剪力墙是建筑结构中常见的一种抗震构件，其垂直度平整度对整个结构的稳定性和工程质量具有重要影响。

本文将从规范标准的角度，对剪力墙垂直度平整度的标准进行详细的介绍和解析。

正文内容：一、垂直度平整度的定义和意义1.1垂直度的定义1.2平整度的定义1.3垂直度平整度的重要性二、国内相关规范标准的介绍2.1建筑行业标准2.1.1框架结构剪力墙的垂直度平整度标准2.1.2钢筋混凝土剪力墙的垂直度平整度标准2.2土木工程标准2.2.1钢剪力墙的垂直度平整度标准2.2.2钢筋混凝土剪力墙的垂直度平整度标准三、剪力墙垂直度平整度检测方法3.1观测装置的选择3.1.1水平仪法3.1.2激光测距仪法3.1.3摄像测量仪法3.2观测点的设置3.2.1规范要求的观测点布置方式3.2.2观测点数量的确定方法3.3观测数据的处理和分析3.3.1数据的收集方法3.3.2数据的处理和计算方法3.3.3数据的分析和判定准则四、影响剪力墙垂直度平整度的因素4.1施工工艺和方法4.1.1剪力墙的模板安装4.1.2混凝土浇筑工艺4.2材料的质量控制4.2.1混凝土质量控制4.2.2钢筋质量控制4.3施工人员的素质和经验4.3.1工人的技术水平4.3.2施工队伍的配备和管理五、提高剪力墙垂直度平整度的措施5.1工艺改进5.1.1模板的设计和安装改进5.1.2混凝土浇筑工艺的优化5.2质量控制的加强5.2.1原材料的抽检和测试5.2.2施工过程中的质量控制措施5.3培训和监督5.3.1工人培训和技术考核5.3.2监督和验收机制的建立总结：剪力墙垂直度平整度是保证建筑结构稳定性和工程质量的关键要素，其规范标准的制定和执行对于工程的安全和可靠具有重要意义。

本文从定义和意义、规范标准、检测方法、影响因素和提高措施等方面对剪力墙垂直度平整度进行了详细的阐述，希望能够对相关从业人员提供参考和借鉴，同时提高工程施工水平，提升剪力墙垂直度平整度的标准化和规范化水平。

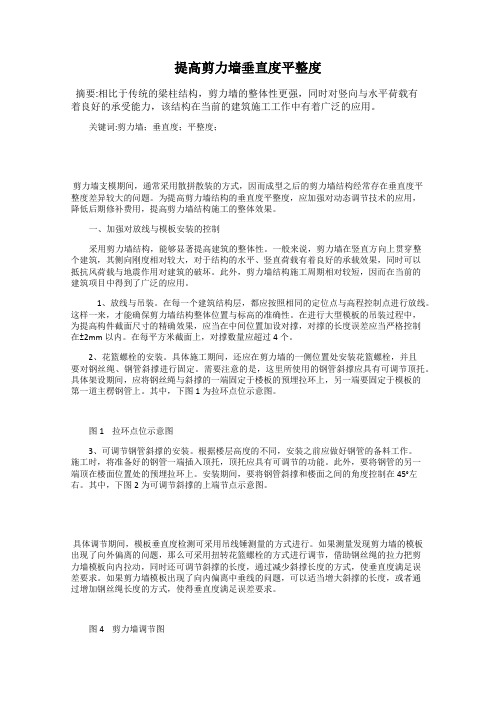

提高剪力墙垂直度平整度摘要:相比于传统的梁柱结构，剪力墙的整体性更强，同时对竖向与水平荷载有着良好的承受能力，该结构在当前的建筑施工工作中有着广泛的应用。

关键词:剪力墙；垂直度；平整度；剪力墙支模期间，通常采用散拼散装的方式，因而成型之后的剪力墙结构经常存在垂直度平整度差异较大的问题。

为提高剪力墙结构的垂直度平整度，应加强对动态调节技术的应用，降低后期修补费用，提高剪力墙结构施工的整体效果。

一、加强对放线与模板安装的控制采用剪力墙结构，能够显著提高建筑的整体性。

一般来说，剪力墙在竖直方向上贯穿整个建筑，其侧向刚度相对较大，对于结构的水平、竖直荷载有着良好的承载效果，同时可以抵抗风荷载与地震作用对建筑的破坏。

此外，剪力墙结构施工周期相对较短，因而在当前的建筑项目中得到了广泛的应用。

1、放线与吊装。

在每一个建筑结构层，都应按照相同的定位点与高程控制点进行放线。

这样一来，才能确保剪力墙结构整体位置与标高的准确性。

在进行大型模板的吊装过程中，为提高构件截面尺寸的精确效果，应当在中间位置加设对撑，对撑的长度误差应当严格控制在±2mm以内。

在每平方米截面上，对撑数量应超过4个。

2、花篮螺栓的安装。

具体施工期间，还应在剪力墙的一侧位置处安装花篮螺栓，并且要对钢丝绳、钢管斜撑进行固定。

需要注意的是，这里所使用的钢管斜撑应具有可调节顶托。

具体架设期间，应将钢丝绳与斜撑的一端固定于楼板的预埋拉环上，另一端要固定于模板的第一道主楞钢管上。

其中，下图1为拉环点位示意图。

图1 拉环点位示意图3、可调节钢管斜撑的安装。

根据楼层高度的不同，安装之前应做好钢管的备料工作。

施工时，将准备好的钢管一端插入顶托，顶托应具有可调节的功能。

此外，要将钢管的另一端顶在楼面位置处的预埋拉环上。

安装期间，要将钢管斜撑和楼面之间的角度控制在45°左右。

其中，下图2为可调节斜撑的上端节点示意图。

具体调节期间，模板垂直度检测可采用吊线锤测量的方式进行。

《混凝土剪力墙垂直度、平整度的控制》一：混凝土剪力墙垂直度、平整度的控制1. 引言1.1 背景1.2 目的2. 剪力墙垂直度的要求2.1 建筑法规2.2 结构设计要求2.3 剪力墙垂直度的影响因素3. 剪力墙垂直度控制的方法3.1 剪力墙施工前的准备工作3.2 剪力墙施工过程中的控制措施3.3 剪力墙施工后的检查与修正4. 剪力墙平整度的要求4.1 建筑法规4.2 结构设计要求4.3 剪力墙平整度的影响因素5. 剪力墙平整度控制的方法5.1 剪力墙施工前的准备工作5.2 剪力墙施工过程中的控制措施5.3 剪力墙施工后的检查与修正6. 结论附件：附件1：剪力墙施工前的准备工作清单附件2：剪力墙施工过程中的控制记录表附件3：剪力墙施工后的检查记录表法律名词及注释：1. 建筑法规：指在建筑领域中规定的各项法规、规范、标准等，用于指导和管理建筑工程的设计和施工。

2. 结构设计要求：指在建筑工程设计中，对于结构各个方面的要求，包括力学性能、稳定性、耐久性等方面的要求。

3. 剪力墙：指用来承受剪力力作用的墙体结构，在建筑工程中起到加固和抗震的作用。

二：混凝土剪力墙垂直度、平整度的控制1. 简介1.1 背景1.2 目的2. 剪力墙垂直度的要求2.1 国家建筑法规的规定2.2 结构设计要求的要求2.3 影响剪力墙垂直度的因素3. 控制剪力墙垂直度的方法3.1 施工前的准备工作3.2 施工过程中的控制措施3.3 施工后的检查和修正4. 剪力墙平整度的要求4.1 国家建筑法规的规定4.2 结构设计要求的要求4.3 影响剪力墙平整度的因素5. 控制剪力墙平整度的方法5.1 施工前的准备工作5.2 施工过程中的控制措施5.3 施工后的检查和修正6. 结论附件：附件1：施工前的准备工作清单附件2：施工过程中的控制记录表附件3：施工后的检查记录表法律名词及注释：1. 国家建筑法规：指由国家制定的建筑行业的法规，用于指导和管理建筑工程的设计和施工。

剪力墙垂直度和水平度允许偏差1.引言1.1 概述概述剪力墙是在建筑结构中非常重要的组成部分，能够承受水平荷载并提供结构的稳定性和抗震能力。

然而，在剪力墙的施工过程中，垂直度和水平度的控制非常关键。

垂直度是指剪力墙的垂直偏差，水平度是指剪力墙的水平偏差。

这两个参数对于剪力墙的性能和结构的整体稳定性都具有重要作用。

本文将重点探讨剪力墙垂直度和水平度允许的偏差范围。

首先，我们会介绍剪力墙垂直度和水平度的定义和意义。

其次，我们会探讨影响剪力墙垂直度和水平度的因素。

最后，我们将总结剪力墙垂直度和水平度的重要性，并提出合理的偏差范围。

通过深入了解剪力墙的垂直度和水平度允许偏差，建筑师、工程师和施工人员可以更好地控制施工过程，确保剪力墙的性能和结构的稳定性。

对于建筑领域的从业者和学者而言，本文的内容将具有重要的实际意义和研究价值。

1.2文章结构文章结构部分的内容可以如下所示：1.2 文章结构本文将按照以下结构进行论述：1. 引言：介绍本文的主题和目的，概述剪力墙垂直度和水平度的允许偏差问题。

2. 正文：2.1 剪力墙垂直度允许偏差：- 2.1.1 定义和意义：解释剪力墙垂直度的定义和在建筑结构中的重要性。

- 2.1.2 影响因素：探讨影响剪力墙垂直度允许偏差的因素，如施工过程、材料选择等。

2.2 剪力墙水平度允许偏差：- 2.2.1 定义和意义：说明剪力墙水平度的含义及对结构稳定性的影响。

- 2.2.2 影响因素：分析影响剪力墙水平度允许偏差的因素，如地基沉降、施工误差等。

3. 结论：- 3.1 剪力墙垂直度和水平度的重要性：总结剪力墙垂直度和水平度对建筑结构的重要性，涉及安全、稳定性等方面。

- 3.2 允许偏差的合理范围：讨论合理的剪力墙垂直度和水平度允许偏差范围，并指出维护该范围的必要性。

通过以上结构，本文将全面探讨剪力墙垂直度和水平度允许偏差的问题，对于读者更好地理解和应用相关知识有很大的帮助。

1.3 目的本文的主要目的是探讨剪力墙在建筑设计和施工过程中，其垂直度和水平度允许偏差的问题。

剪力墙砼土验收规范垂直度，平整度的要求【模板一：剪力墙砼土验收规范模板】1.引言剪力墙砼土验收规范是用于指导剪力墙施工过程中的质量验收工作，确保剪力墙的垂直度和平整度满足要求。

本文档将详细阐述剪力墙砼土验收规范的要求和注意事项。

2.剪力墙的垂直度要求2.1 砼墙垂直度检验方法2.2 垂直度的允许偏差和判定标准2.3 砼墙缺陷及处理办法3.剪力墙的平整度要求3.1 砼墙平整度检验方法3.2 平整度的允许偏差和判定标准3.3 砼墙缺陷及处理办法4.剪力墙砼土配合比要求4.1 砂浆配合比要求4.2 砼配合比要求4.3 配合比的调整及处理方法5.剪力墙的土建验收要点5.1 土工材料的验收要求5.2 土方工程的验收要求5.3 基坑工程的验收要求6.附件本文档附带以下附件：6.1 砼土验收记录表6.2 剪力墙垂直度检验报告样本6.3 剪力墙平整度检验报告样本【附录】本文所涉及的法律名词及注释：1. 砼：通常指的是混凝土，是一种由水泥、砂、石子等材料混合而成的人工建筑材料。

2. 垂直度：用来描述物体或结构的垂直方向的度量，常用于评估剪力墙的竖直程度。

3. 平整度：用来描述物体或结构表面的平整程度，常用于评估剪力墙的平面程度。

【模板二：剪力墙砼土验收规范模板】1.引言剪力墙砼土验收规范是用于指导剪力墙施工过程中的质量验收工作，确保剪力墙的垂直度和平整度满足要求。

本文档将详细阐述剪力墙砼土验收规范的要求和注意事项。

2.剪力墙的垂直度要求2.1 砼墙垂直度检验方法2.1.1 使用水平仪测量垂直度2.1.2 使用测量仪器测量垂直度2.2 垂直度的允许偏差和判定标准2.2.1 对于高度小于3m的剪力墙，允许偏差为±10mm2.2.2 对于高度大于3m的剪力墙，允许偏差为±15mm2.3 砼墙缺陷及处理办法2.3.1 砼墙开裂的处理办法2.3.2 砼墙脱模不规整的处理办法3.剪力墙的平整度要求3.1 砼墙平整度检验方法3.1.1 使用直尺测量平整度3.1.2 使用测量仪器测量平整度3.2 平整度的允许偏差和判定标准3.2.1 对于剪力墙水平长度小于2.5m的部分，允许偏差为±3mm3.2.2 对于剪力墙水平长度大于2.5m的部分，允许偏差为±5mm3.3 砼墙缺陷及处理办法3.3.1 砼墙表面凹凸不平的处理办法3.3.2 砼墙表面开裂的处理办法4.剪力墙砼土配合比要求4.1 砂浆配合比要求4.1.1 砂浆配合比的设计原则4.1.2 砂浆配合比的调整方法4.2 砼配合比要求4.2.1 砼配合比的设计原则4.2.2 砼配合比的调整方法5.剪力墙的土建验收要点5.1 土工材料的验收要求5.1.1 砂石的选择与验收5.1.2 水泥的选择与验收5.2 土方工程的验收要求5.2.1 土方开挖与回填的验收要求5.2.2 土壤地质特性的评估与验收5.3 基坑工程的验收要求5.3.1 基坑支护结构系统的验收要求5.3.2 基坑排水系统的验收要求6.附件本文档附带以下附件：6.1 砼土验收记录表6.2 剪力墙垂直度检验报告样本6.3 剪力墙平整度检验报告样本【附录】本文所涉及的法律名词及注释：1. 砼：通常指的是混凝土，是一种由水泥、砂、石子等材料混合而成的人工建筑材料。
