行星减速机工作原理
太阳齿轮是固定不动的,它通过轴与输入轴连接,将输入的高速运动
转变成低速运动。
行星齿轮是围绕太阳齿轮旋转的,它被连接到行星架上,行星架通过支撑在与太阳齿轮相对运动的内啮合齿环上。
内啮合齿环连接
到输出轴,接收行星齿轮的运动并输出低速高扭矩的运动。
具体工作原理如下:
1.当输入轴带动太阳齿轮旋转时,太阳齿轮会带动行星齿轮一起转动。
这是因为行星齿轮与太阳齿轮啮合,并且受到行星架的支撑,只能做转动
运动。
2.当太阳齿轮转动一周时,行星齿轮绕太阳齿轮转动一周,称为行星
齿轮一周。
3.内啮合齿环是与行星齿轮啮合的,它固定在行星减速机的外壳上。
所以当行星齿轮旋转一周时,内啮合齿环不会转动。
4.输出轴是和内啮合齿环直接连接的,所以当内啮合齿环不转动时,
输出轴也不转动。
5.当输入轴旋转时,通过太阳齿轮带动行星齿轮转动,行星齿轮通过
支撑在内啮合齿环上的行星架,使得内啮合齿环不旋转。
6.由于内啮合齿环不转动,输出轴也不转动,这样就将输入轴的高速
运动转换成了输出轴的低速运动。
7.由于行星齿轮和内啮合齿环之间的啮合关系,行星减速机可以通过
改变行星齿轮的数目和行星架的结构来实现不同的速比和扭矩输出。
总结起来,行星减速机通过太阳齿轮和行星齿轮的相对运动,以及内
啮合齿环的固定不动,实现了输入轴高速运动到输出轴低速高扭矩的转换。
它具有结构简单、传动可靠、效率高、扭矩大、体积小等优点,在工业生
产中得到广泛应用。
行星减速机原理行星减速机是一种常用的传动装置,它由行星齿轮机构和外齿圈组成,通过内齿轮、行星轮、行星架、太阳轮等部件的相互作用,实现了减速的功能。
在工业生产中,行星减速机被广泛应用于各种机械设备中,如起重机、输送机、冶金设备等。
下面我们来详细了解一下行星减速机的工作原理。
首先,行星减速机的工作原理是基于行星齿轮机构的运动学原理。
行星减速机由外齿圈、内齿轮、行星轮和行星架组成。
外齿圈固定,内齿轮为动力输入轴,行星轮通过行星架与内齿轮相连。
当内齿轮带动行星轮旋转时,行星架会绕着内齿轮的轴线自转,同时行星轮也会绕着行星架的轴线自转。
这种运动方式使得行星减速机具有较高的扭矩传递能力和较低的输出转速。
其次,行星减速机的工作原理还涉及到齿轮传动的基本原理。
行星减速机通过内齿轮和行星轮的齿轮传动,实现了输入轴的高速旋转到输出轴的低速旋转。
内齿轮和行星轮的齿数比决定了减速比,通过合理设计齿轮的参数,可以实现不同的减速比,满足不同设备的工作要求。
最后,行星减速机的工作原理还涉及到传动过程中的摩擦和损耗。
在行星减速机的工作过程中,由于齿轮间的啮合和轴承的摩擦,会产生一定的能量损耗。
为了降低这种能量损耗,行星减速机通常采用高精度的齿轮加工和优质的轴承材料,同时在润滑和密封方面也进行了精心设计,以确保行星减速机的高效工作。
综上所述,行星减速机是一种通过行星齿轮机构实现减速传动的装置,其工作原理涉及到行星齿轮机构的运动学原理、齿轮传动的基本原理以及传动过程中的摩擦和损耗。
了解行星减速机的工作原理,有助于我们更好地应用和维护行星减速机,提高设备的传动效率和使用寿命。
行星减速机工作原理
行星减速机是一种用于减速的设备,它可以将电动机或发动机的高速转动能量转换为低速转动能量,从而满足机器的需要。
它具有减速比高、噪音低、热效率高、使用寿命长等优点,是目前给机械设备提供动力的常用减速机。
行星减速机的工作原理是:将电动机或发动机的输出轴传动到行星减速机的输入轴,行星减速机上安装有一个或多个行星齿轮,每个行星齿轮轴上安装有一个小齿轮,小齿轮和行星轮上的齿轮互相啮合,行星轮的转动传动给减速机的输出轴,当行星轮转动时,可以将输入轴的高速转动能量转换成较低的转速,从而达到减速的目的。
行星减速机还有常用的自锁功能,它可以在输出轴受到外力时,自动锁定输出轴,从而阻止由输出轴传动的机械设备的反作用力反馈到输入轴,从而保护输入轴和电动机不受损坏。
行星减速机是一种多功能的设备,它可以将电动机或发动机的高速转动能量转换成低速转动能量,还具有自锁功能,可以有效保护电动机,使机械设备更加安全可靠,是目前机械设备动力提供的常用减速机。
行星减速机工作原理
行星减速机是一种常用的机械传动装置,其主要由太阳轮、行星轮、内啮合行星架和外啮合行星架等组成。
行星减速机的工作原理如下:
1.传动方式:行星减速机采用行星齿轮传动方式,即太阳轮为
输入轴,行星轮为输出轴。
同时通过内啮合行星架和外啮合行星架的协同工作,使得输出轴能够做相对于输入轴的减速运动。
2.齿轮传动:行星齿轮传动包括太阳轮、行星轮和行星架。
太
阳轮位于中间,通过输入轴带动,行星轮位于太阳轮的周围,并通过内部的行星架和齿轮与太阳轮啮合。
3.行星架:行星架由多个行星轮和行星架轴组成,行星轮和行
星架轴组成的行星架可以绕着太阳轮的周围旋转,并将旋转的动力传递到外部的输出轴上。
行星轮和行星架轴通过啮合齿轮的连接方式与太阳轮和行星架相连,使得行星轮和太阳轮之间能够产生全齿宽的啮合。
4.减速比:行星减速机的减速比由行星轮的数量决定。
减速比
可以通过改变行星轮的数量来实现不同的减速效果。
通常情况下,减速比越大,输出转速越慢,扭矩增加。
5.扭矩输出:输入轴驱动太阳轮转动,太阳轮和行星轮的齿轮
传动产生的动力通过行星架传递到输出轴上,从而实现了扭矩的输出。
减速机的扭矩输出能力主要取决于行星架的结构设计和选用的材料。
总之,行星减速机通过行星齿轮传动的方式将输入轴的动力转化为输出轴的减速运动。
其通过太阳轮、行星轮和行星架的合作工作,实现了输入转速的减小和扭矩的增加。
行星减速机具有结构紧凑、扭矩输出大、传动效率高等优点,在工业生产中有广泛的应用。
行星齿轮减速机:主要传动结构为:行星轮,太阳轮,外齿圈.行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速.相对其他减速机,行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的扭矩/体积比,终身免维护等特点.因为这些特点,行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量.减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度.关于行星减速机的几个概念:级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降.回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙.行星摆线针轮减速机:全部传动装置可分为三部分:输入部分、减速部分、输出部分。
在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个称为转臂的滚柱轴承,形成H 机构、两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿相啮合,以组成齿差为一齿的内啮合减速机构,(为了减小摩擦,在速比小的减速机中,针齿上带有针齿套)。
当输入轴带着偏心套转动一周时,由于摆线轮上齿廓曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为既有公转又有自转的平面运动,在输入轴正转周时,偏心套亦转动一周,摆线轮于相反方向转过一个齿从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。
什么是行星减速机?有什么特点?什么是行星减速机?行星减速机,又称为行星齿轮减速机或行星传动机构,是一种经典的机械传动装置之一。
其主要原理是通过行星齿轮传动的方式来实现减速的功能。
行星减速机的构造十分简单清晰,由输入轴、输出轴、太阳轮、行星轮、行星架等部分构成,每个部分之间都有明确的传动关系。
行星减速机的特点1.结构紧凑:行星减速机的构造非常紧凑,可以实现高功率密度的传动。
相比传统的同轴齿轮减速机,行星减速机的体积更小、重量更轻。
2.低噪音:行星减速机在传动过程中,每个行星轮上都有多个齿轮齿槽相互啮合,因此相对于同轴齿轮减速机,行星减速机噪音更小。
3.高精度:由于行星减速机可以通过增加行星轮的数量来实现得更高的减速比,因此行星减速机可以更好地满足高精度传动的需求。
4.稳定性好:行星减速机内部的行星轮、太阳轮、行星架等部分都可以实现同步旋转,因此行星减速机具有良好的运动平稳性和稳定性。
5.能够承受多种负载:由于行星减速机的齿轮都是圆弧齿,因此其传动效率高、承载能力强,在吸收一些冲击负载和瞬变负载时有很好的表现。
6.适应多种送动方式:行星减速机可以通过不同的输入方式来适应不同的送动方式,既可以使用电机直接驱动,也可以使用带动轴或联轴节、带、链等多种方式。
7.适用范围广:行星减速机被广泛用于各种数控、机床、变速器、玻璃机、注塑机、立式铣床、自动化冲床、净化设备、包装机、食品机械、空气压缩机等各种机械与设备中。
结束语行星减速机具有结构紧凑、低噪音、高精度、稳定性好,能够承受多种负载、适应多种送动方式及适用范围广等特点。
正是这些特点使得行星减速机被广泛用于各种机械与设备之中,成为众多行业中不可或缺的重要装置之一。
行星减速机的传动原理
行星减速机是由太阳轮、行星轮、内齿圈等组成的传动装置。
其原理是通过传动力与输出力之间的齿轮传动关系来实现减速作用。
具体原理如下:
1. 太阳轮:太阳轮是行星减速机的输入轴,其通过电机驱动或其他方式提供动力。
太阳轮上有一个内部齿轮,称为孔面齿。
2. 行星轮:行星轮是行星减速机的输出轴,通过与太阳轮的齿轮传动,实现输入转速的减速。
3. 行星架:行星轴通过行星架与太阳轮连接在一起,行星架内还有若干个行星轮,这些行星轮通过支撑在行星架上的轴承与太阳轮齿轮传动。
4. 内齿圈:内齿圈是行星减速机的固定部件,位于行星轮之外。
当太阳轮和行星轮相互传动时,行星架会绕着内齿圈进行旋转。
5. 传动关系:太阳轮驱动行星轮以及行星架进行自转,同时行星架也绕内齿圈作旋转。
传动比例由太阳轮、行星轮的齿数确定,一般为行星架的减速比。
通过太阳轮与行星架的复杂传动关系,行星减速机可以实现较大的减速比,并且由于行星架内的齿轮相对较小,从而使得行
星减速机具有较小的尺寸和较大的输出扭矩的特点。
行星减速机在工程中广泛应用于需要较大输出扭矩和精确传动比的场合。
行星减速机计算【实用版】目录1.行星减速机的定义和作用2.行星减速机的减速比计算方法3.如何根据需求选择合适的行星减速机4.行星减速机的优缺点正文一、行星减速机的定义和作用行星减速机是一种减速器,其主要作用是将输入的高速旋转通过减速机构转化为输出的低速旋转。
它在工业生产中广泛应用,如数控机床、机器人、自动化设备等领域。
行星减速机具有体积小、传动精度高、承载能力大等特点,因此受到用户的青睐。
二、行星减速机的减速比计算方法行星减速机的减速比计算方法分为两种:定义计算方法和通用计算方法。
1.定义计算方法:减速比 = 输入转速 / 输出转速。
这是最简单的计算方法,直接根据输入和输出转速的比值计算出减速比。
2.通用计算方法:减速比 = 使用扭矩 / 9550 * 电机功率 / 输入转数 * 使用系数。
这种方法需要知道电机的功率、转速和使用系数等参数,计算较为复杂,但可以更精确地计算出减速比。
三、如何根据需求选择合适的行星减速机在选择行星减速机时,需要考虑以下几个因素:1.扭矩:根据实际工作需求计算出所需的扭矩,然后选择能满足扭矩要求的行星减速机。
2.减速比:根据实际工作需求计算出所需的减速比,然后选择具有相应减速比的行星减速机。
3.传动效率:选择行星减速机时,应尽量选择传动效率高的产品,以减少能量损失。
4.使用环境:考虑行星减速机的使用环境,如温度、湿度等因素,选择适合的材质和结构。
四、行星减速机的优缺点1.优点:行星减速机具有体积小、传动精度高、承载能力大、传动效率高、寿命长等优点。
2.缺点:行星减速机的价格相对较高,维护较为复杂,且在高温、潮湿等环境下易损坏。
行星减速机工作原理行星减速机是一种常见的传动装置,广泛应用于工业生产中的各种机械设备中。
它通过内部的行星齿轮系统,将输入轴的高速旋转转换为输出轴的低速高扭矩旋转,从而实现减速传动的功能。
下面将详细介绍行星减速机的工作原理。
首先,行星减速机由外齿圈、内齿圈、行星轮、太阳轮等几个基本部件组成。
其中,外齿圈固定不动,内齿圈与外齿圈啮合,太阳轮与内齿圈同心排列,行星轮则通过行星架与太阳轮啮合。
当输入轴带动太阳轮旋转时,行星轮也随之旋转,由于行星轮与内齿圈的啮合,内齿圈将受到驱动,从而带动输出轴旋转。
其次,行星减速机的工作原理是基于行星齿轮传动的。
行星齿轮传动是一种多齿轮传动方式,通过多个齿轮的组合,实现多级减速或增速的功能。
在行星减速机中,太阳轮和行星轮的组合方式使得传动比可以根据实际需要进行设计,从而实现不同的减速比。
另外,行星减速机的工作原理还涉及到齿轮的啮合和传动方式。
齿轮的啮合是指齿轮之间的齿与齿之间的咬合,它决定了齿轮传动的可靠性和传动效率。
而行星减速机采用行星齿轮传动方式,具有结构紧凑、承载能力大、传动效率高等优点,适用于需要大扭矩输出和稳定传动的场合。
最后,行星减速机的工作原理还包括润滑和密封系统。
行星减速机内部的齿轮系统需要进行有效的润滑,以减少摩擦和磨损,延长使用寿命。
同时,密封系统也起到了防止润滑油泄漏和外部杂质进入的作用,保证了行星减速机的正常运转。
总的来说,行星减速机通过行星齿轮传动实现了输入轴的高速旋转到输出轴的低速高扭矩旋转的转换。
它的工作原理基于行星齿轮传动方式,具有结构紧凑、传动比可调、承载能力大、传动效率高等优点,适用于各种工业生产设备中的传动装置。
同时,润滑和密封系统的设计也保证了行星减速机的稳定运行。
行星减速机的工作原理对于了解其结构和使用具有重要意义,也为其在工业生产中的应用提供了理论基础。
行星减速机工作原理
行星减速机工作原理可以简要概括为:利用行星齿轮传动的方式实现减速和增力的转动机构。
行星减速机的主要构成部件包括太阳轮、行星轮、内齿圈、行星架和输出轴。
太阳轮作为输入轴与电动机相连,而内齿圈则固定于减速机壳体内。
行星轮由多个齿轮组成,通过行星架与太阳轮和内齿圈相连接,并与输出轴相连。
当输入轴旋转,太阳轮开始带动行星轮转动,而行星轮在行星架和内齿圈的作用下沿内齿圈外侧的齿槽轨道上旋转运动。
行星架的作用是保持行星轮与太阳轮及内齿圈的正确定位。
在行星轮的转动过程中,齿轮的齿与齿之间会发生啮合,从而传递扭矩和速度。
减速效果是由行星齿轮传动的特点决定的。
行星齿轮传动中,行星轮围绕自身轴线旋转,同时沿内齿圈表面作圆周运动。
由于内齿圈固定不动,行星轮的圆周运动会将输入轴的转速分摊到多个行星轮上,从而实现减速效果。
根据行星齿轮传动的原理,可以通过改变行星轮和太阳轮的齿数比或内齿圈的齿数,来实现不同的减速比。
综上所述,行星减速机的工作原理是通过行星齿轮传动方式实现输入轴的转速减小,同时输出轴的扭矩增大的。
这种构造紧凑、传动效率高、扭矩分配均匀的减速机在许多机械设备中得到广泛应用。
行星减速机工作原理行星减速机是一种常用的传动装置,它具有结构紧凑、承载能力大、传动比范围广等优点,被广泛应用于各种机械设备中。
那么,行星减速机是如何工作的呢?下面我们就来详细介绍一下行星减速机的工作原理。
行星减速机由太阳轮、行星轮、行星架、内齿圈等部件组成。
在工作时,电机带动太阳轮转动,太阳轮通过行星架与行星轮相连,行星轮又与内齿圈相连。
当太阳轮转动时,行星架上的行星轮也跟随转动,行星轮又带动内齿圈一起旋转,实现了传动功能。
行星减速机的工作原理主要是通过行星轮和内齿圈的相互嵌合来实现传动。
行星轮上的行星齿与内齿圈上的外齿嵌合,形成了多个传动通道,使得传动比得以实现。
在传动过程中,行星轮的转速比太阳轮的转速要慢,从而实现了减速的功能。
除了减速功能外,行星减速机还具有扭矩放大的作用。
在传动过程中,由于行星轮和内齿圈的嵌合,使得扭矩得到放大,从而可以输出更大的扭矩,满足不同机械设备的工作需求。
此外,行星减速机还具有传动平稳、噪音小、寿命长等特点。
由于行星减速机采用多个齿轮传动,因此在工作过程中,传动平稳,噪音较小,大大提高了设备的工作效率。
而且,行星减速机内部采用润滑系统,能够有效减少摩擦,延长使用寿命。
总的来说,行星减速机通过太阳轮、行星轮、行星架、内齿圈等部件相互配合,实现了减速和扭矩放大的功能,具有传动平稳、噪音小、寿命长等优点。
在各种机械设备中得到了广泛的应用,是一种非常重要的传动装置。
以上就是关于行星减速机工作原理的详细介绍,希望对大家有所帮助。
如果还有其他问题,欢迎随时咨询。
行星减速机工作原理
行星减速机是一种非常常见的减速装置,它的工作原理是利用行星轮的转动来实现减速的目的。
它的结构由中心轴、行星轮和定轮三部分组成,其中中心轴是由电机转动的,而行星轮则是位于定轮中心处,由定轮绕着中心轴旋转,而行星轮则要绕着定轮旋转。
行星减速机的优点是,它能实现大范围的减速比,即在相同的功率输入情况下,能实现较大的减速比,从而使电机的转速可以得到大幅度的降低。
另外,由于它的转动机构简单,因此它的效率也很高,甚至可以达到98%以上,而且它还有良好的稳定性,能够保证电机的输出转速稳定,不会受到外界干扰而发生变化。
由于行星减速机能够实现大范围的减速比,因此它在几乎所有的工业自动化系统中都有着重要的地位,它可以用于机器人、车床、印刷机等机械设备的减速装置,也可以用于工程机械的电机驱动系统,从而保证电机的输出转速稳定。
总之,行星减速机的原理是利用行星轮的转动来实现减速的目的,它的优点是它的减速比大,效率高,稳定性好,因此它在工业自动化设备中有着重要的地位,从而实现机械设备和电机驱动系统的减速效果。

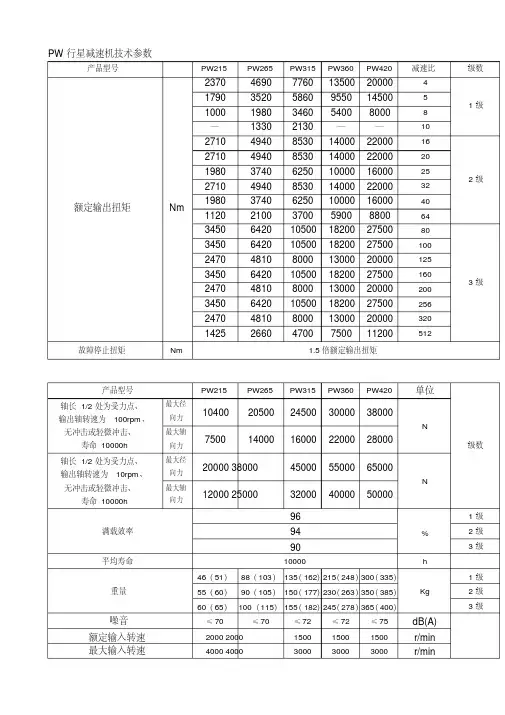

行星减速机参数介绍行星减速机是一种常见的机械传动装置,广泛应用于工业机械领域。
它通过减速输入的转速,并提供足够的扭矩输出。
行星减速机的性能取决于很多参数,下面将详细讨论这些参数的重要性和影响。
减速比减速比是行星减速机最重要的参数之一。
它定义了输入轴转速与输出轴转速之间的比值。
减速比决定了输出扭矩和转速的关系,通常用字母i表示。
减速比越大,输出扭矩越大,转速越低。
行星减速机通常提供多种减速比可供选择,以满足不同应用需求。
输入转速输入转速是指输入轴的转速,它决定了输出轴的转速经过减速后的数值。
输入转速的单位通常是转每分钟(RPM)或者每秒钟(RPS)。
选择合适的输入转速取决于具体的应用需求和工作环境。
输出转矩输出转矩是指减速机的输出轴所能提供的力矩值。
输出转矩直接影响到减速机的功率传递能力。
通常用单位牛顿米(Nm)或者千克米(kgm)来表示。
输出转矩的大小取决于减速比、输入转速以及齿轮和轴承的设计。
额定转矩额定转矩是指行星减速机能够持续运行而不损坏的最大输出转矩。
超过额定转矩将导致减速机过热、齿轮损坏等问题。
在选择减速机时,需要考虑应用中的最大负载,并选取能够满足该负载的额定转矩。
输入功率输入功率是指输入轴所需的功率,通常用单位瓦特(W)来表示。
输入功率的大小取决于输入转速和输出转矩。
如果输入功率超过了减速机所能承受的范围,将会引起减速机故障。
效率效率是衡量行星减速机性能的重要指标之一。
它表示输出轴功率与输入轴功率之间的比值。
行星减速机的效率通常在90%以上,高效率的减速机能够更有效地转化输入功率为输出功率。
重量和体积重量和体积是行星减速机的重要参数,尤其对于需要在有限空间内进行安装的应用而言。
轻量紧凑的减速机能够降低设备的重量和体积,提高整体装配效率。
轴向和径向负载轴向负载和径向负载是减速机在运行时所承受的力的方向。
轴向负载是指作用在输出轴上的力,而径向负载是指垂直于输出轴的力。
行星减速机的设计必须能够承受所需的轴向和径向负载,以确保减速机能够正常工作并保持稳定。
行星减速机原理行星减速机,是一种常用于工业和机械轴传动系统中的减速齿轮装置,其结构紧凑、传动效率高、扭矩大等特点使它在众多机械设备中得到了广泛应用。
本文将详细介绍行星减速机的原理。
一、行星减速机的组成行星减速机由太阳轮、行星轮、内齿圈和输出轴组成。
太阳轮在行星轮外侧旋转,行星轮通过行星架与内齿圈相连,内齿圈固定在壳体上,输出轴则连接在行星架上。
二、行星减速机的原理行星减速机的原理基于牛顿第二定律,即F=ma(力等于质量乘以加速度)。
当太阳轮以高速旋转时,它会对行星轮和内齿圈施加力,导致它们产生旋转。
由于内齿圈被固定,它不能旋转,所以其它所有部件都必须绕着它旋转。
行星轮通过行星架与内齿圈相连,行星架则能沿着内齿圈的轨迹移动。
因此,当太阳轮驱动行星轮旋转时,行星轮会通过行星架产生旋转和移动,最终将转动力传递到输出轴。
行星减速机的减速比取决于太阳轮、行星轮和内齿圈的齿轮比例。
如果太阳轮齿轮数量大于行星轮的齿轮数量,那么减速比就会大于1。
相反,如果太阳轮的齿轮数量小于行星轮的齿轮数量,那么减速比将小于1。
此外,由于行星轮可以移动,行星减速机还可以进行两级或三级减速。
三、行星减速机的应用行星减速机在机床、挖掘机、输送机及医疗设备等领域的应用非常广泛。
其中,高精度的数控机床和自动化生产线需要行星减速机能够提供高扭矩、精密控制和低噪音的传动能力。
此外,行星减速机还经常用于工业机械上,如风机、泵和压缩机等。
这些设备需要更加复杂的传动装置来处理大扭矩和高速度要求。
总之,行星减速机由于其结构紧凑、传动效率高、扭矩大等特点,一直是工业和机械设计中的重要组成部分。
通过本文的介绍,相信您已经对行星减速机的原理有了深入的了解。
行星减速机工作原理行星减速机是一种常用的传动装置,它具有结构紧凑、传动比大、承载能力强等优点,被广泛应用于工业生产中。
其工作原理主要包括输入轴、输出轴、行星轮、太阳轮、行星架等组成,通过它们的协同作用,实现了高效的减速传动。
首先,行星减速机的工作原理涉及到输入轴和输出轴的传动。
当输入轴带动太阳轮旋转时,太阳轮上的行星轮也会跟随转动。
同时,行星轮与行星架上的行星轴相连,行星架的运动会导致行星轮的旋转,从而带动输出轴实现传动。
这样,输入轴的旋转运动就能够通过行星减速机传动到输出轴上,实现了减速的效果。
其次,行星减速机的工作原理还涉及到行星轮和太阳轮的相互作用。
在行星减速机中,行星轮围绕太阳轮旋转,而太阳轮本身也在输入轴的带动下旋转。
由于行星轮与太阳轮之间存在齿轮传动,因此它们之间会产生一定的相对运动,从而实现了减速效果。
通过合理设计行星轮和太阳轮的齿轮参数,可以实现不同的传动比,满足不同工况下的需求。
此外,行星减速机的工作原理还涉及到行星架的作用。
行星架是支撑行星轮的重要部件,它通过轴承与输入轴相连,使得行星轮能够围绕太阳轮旋转。
行星架的设计和制造对于行星减速机的性能具有重要影响,合理的行星架结构能够保证行星轮的稳定运动,同时也能够提高行星减速机的承载能力和使用寿命。
总的来说,行星减速机的工作原理是通过输入轴带动太阳轮旋转,太阳轮与行星轮之间的齿轮传动实现了减速效果,最终带动输出轴实现传动。
行星架作为支撑行星轮的重要部件,保证了行星减速机的稳定运行。
这种工作原理使得行星减速机在工业生产中得到了广泛应用,成为了生产装备中不可或缺的一部分。
行星减速机工作原理图文教程
1)齿圈固定,太阳轮主动,行星架被动。
从图例1中可以看出,此种组合为降速传动,通常传动比一般为2.5~5,转向一样。
2)齿圈固定,行星架主动,太阳轮被动。
从演示中可以看出,此种组合为升速传动,传动比一般为0.2~0.4,
转向一样。
图例2
3)太阳轮固定,齿圈主动,行星架被动。
从演示中可以看出,此种组合为降速传动,传动比一般为1.25~1.67,转向一样。
4)太阳轮固定,行星架主动,齿圈被动。
从演示中可以看出,此种组合为升速传动,传动比一般为0.6~0.8,
转向一样。
图例3
5)行星架固定,太阳轮主动,齿圈被动。
从演示中可以看出此种组合为降速传动,传动比一般为1.5~4,
转向相反。
6)行星架固定,齿圈主动,太阳轮被动。
从演示中可以看出此种组合为升速传动,传动比一般为0.25~0.67,
转向相反。
图例4
7)把三元件中任意两元件结合为一体的情况:
当把行星架和齿圈结合为一体作为主动件,太阳轮为被动件或把太阳轮和行星
架结合为一体作为主动件,齿圈作为被动件的运动情况。
从演示中咱们可以看出,行星齿轮间没有相对运动,作为一个整体运转,传动比为1,转向一样。
汽车上常常利用此种组合方式组成直接档。
图例5
8)三元件中任一元件为主动,其余的两元件自由:
从分析中可知,其余两元件无肯定的转速输出。
第六种组合方式,
由于升速较大,主被动件的转向相反,在汽车上通常不用这种组合。
其余的七种组合方式比拟常常利用。
