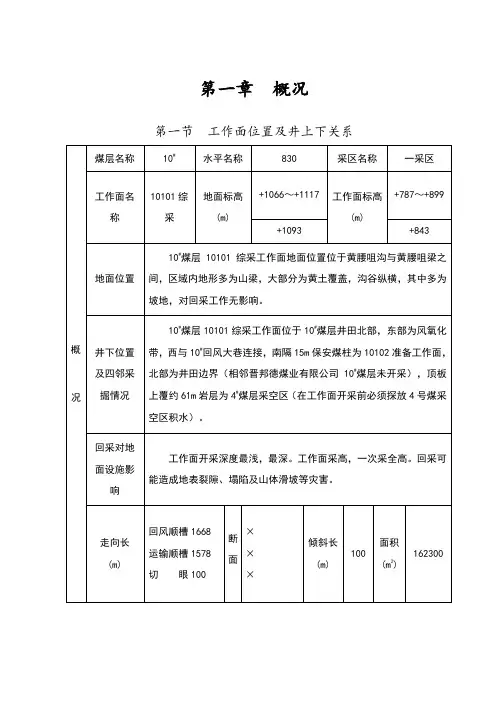

煤矿综采工作面安装作业规程

第一章概况第一节工作面位置及井上下关系第二节煤层一、煤层赋存10#煤层结构简单，煤厚相对稳定，有不稳定的夹矸出现，平均煤厚为，硬度系数f约为～，上距4#煤层约61m；直接顶为L1灰岩，厚4m左右，中部常夹薄层砂质泥岩或泥岩，坚硬不易垮落；局部发育黑色泥岩伪顶，厚左右，结构疏松，极易破碎，多随煤层开采而冒落，给管理带来困难并增大煤的灰分。

二、储量第三节煤层顶底板顶、底板岩性特征表：附图1：煤层顶底板综合柱状图第四节地质构造一、断层及其对回采的影响根据10101运输、回风顺槽掘进揭露情况分析，该综采工作面地质构造简单，煤层走向为东北—西南，倾向西南，煤层倾角4°～16°，平均14°左右，经过掘进巷道揭露，本工作面回采范围内共有2条断层，构造详细情况见下表：二、褶曲情况及其对回采的影响该工作面的回风顺槽掘进至260米，运输顺槽掘进至280m时，煤层出现较大起伏，褶曲发育，倾角局部在20°左右，煤层厚度变薄，长约220m，渡过后，煤层厚度恢复原样。

该段影响将来回采的正常推进，需对工作面采取防滑、防窜矸措施。

三、其它地质因素对回采影响1、煤层直接顶为L1灰岩，硬度系数在之间，在回采过程中顶板不易自然垮落，需采取强制性放顶措施。

2、10101回风顺槽掘进1670m时，揭露分氧化带，顶板发生变化无层理，均为黄土与碎块石，不定时的向下冒落。

故在初采放顶的过程中，工作面可能有黄土、碎石涌入，影响正常的回采推进，需编制初采、初放专项安全技术措施。

附图2：10101综采工作面地质剖面图第五节水文地质一、水文地质概况根据山西地宝能源有限公司为我矿编制的《矿井水文地质类型划分报告》确定我矿水文地质类型划分为中等。

10101综采工作面位于石炭系上统太原组，主要含水层为岩溶裂隙水，含水层主要为间夹碎屑岩中的3～4层石灰岩，赋存段距40m左右，含水层主要接受大气降水补给，富水性较弱，单位涌水量约为 L/s·m，渗透系数为d，水质一般为HCO3·SO3-Ca·Mg·Na型，硬度小于150mg/L，矿化度L，预计不会影响回采工作正常施工。

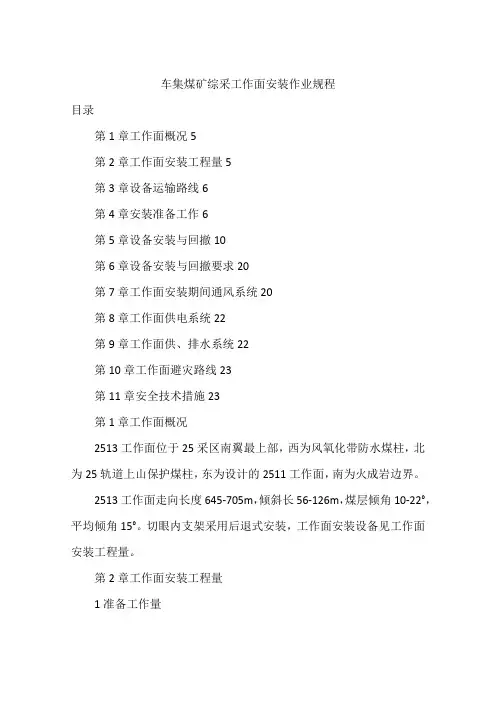

车集煤矿综采工作面安装作业规程目录第1章工作面概况5第2章工作面安装工程量5第3章设备运输路线6第4章安装准备工作6第5章设备安装与回撤10第6章设备安装与回撤要求20第7章工作面安装期间通风系统20第8章工作面供电系统22第9章工作面供、排水系统22第10章工作面避灾路线23第11章安全技术措施23第1章工作面概况2513工作面位于25采区南翼最上部，西为风氧化带防水煤柱，北为25轨道上山保护煤柱，东为设计的2511工作面，南为火成岩边界。

2513工作面走向长度645-705m，倾斜长56-126m，煤层倾角10-22°，平均倾角15°。

切眼内支架采用后退式安装，工作面安装设备见工作面安装工程量。

第2章工作面安装工程量1准备工作量1.1安装各种绞车共计13部。

1.22513上巷、切眼共计铺道950m。

1.3安装临时乳化液泵站及电源：XRB-80型乳化液泵2台，配套乳化液箱1台，铺设高压供液管路220m(从乳化液泵站经过切眼铺至切眼下口向外30m)。

1.4BZX-4/127综保3台，用于两顺槽通讯信号和照明。

1.5运输路线的信号系统。

1.6安装运输系统的安全设施。

2生产系统安装2.1上巷2.1.1移动设备列车：2.000011.1.1里侧电缆车1辆，外侧电缆车1辆。

2.000011.1.2KBSGZY-630/6/1.14kV型变压器2台。

2.000011.1.3WRB-200/31.5型乳化液泵2台，配套乳化液箱1个。

2.000011.1.4KBZ-400型馈电开关1台，QJZ-4×315/1140型组合开关3台，BZX-4/127型照明综保1台。

2.000011.1.5供液进回液高压胶管各1趟。

2.000011.1.6专列照明10盏。

2.1.2通讯系统：安装KTC101载波通讯、控制、保护1套，线路长1300m，其中主机、电源1套，载波电话13台，闭锁7台，带闭锁电话7台，智能终端1台。

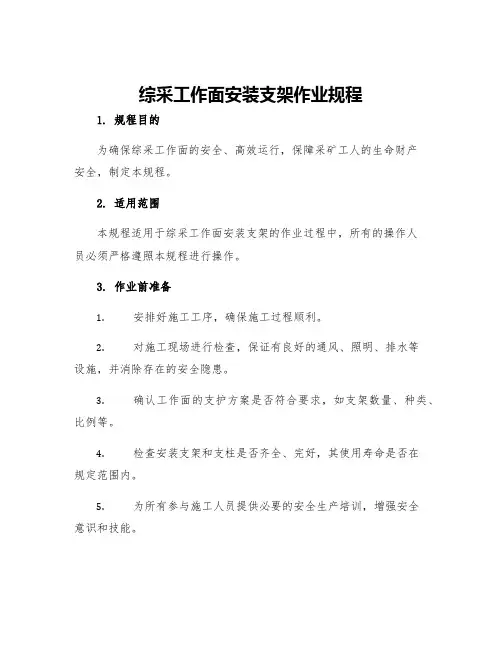

综采工作面安装支架作业规程1. 规程目的为确保综采工作面的安全、高效运行，保障采矿工人的生命财产安全，制定本规程。

2. 适用范围本规程适用于综采工作面安装支架的作业过程中，所有的操作人员必须严格遵照本规程进行操作。

3. 作业前准备1.安排好施工工序，确保施工过程顺利。

2.对施工现场进行检查，保证有良好的通风、照明、排水等设施，并消除存在的安全隐患。

3.确认工作面的支护方案是否符合要求，如支架数量、种类、比例等。

4.检查安装支架和支柱是否齐全、完好，其使用寿命是否在规定范围内。

5.为所有参与施工人员提供必要的安全生产培训，增强安全意识和技能。

4. 作业流程1.确认支架的摆放位置和数量，依据施工方案，在作业面内进行严密的钻孔、安装支架和支柱的工作。

2.将支架和支柱严格按照规范组装，拼装完成后进行检查并修补不合格的部分。

3.安装完成之后，吊装或其他方式对支架与履带机之间的卡接管进行联通，并进行检查确保联接紧密，无斜轮现象。

4.针对特定的作业环境，确保支架和支柱使用的稳定，适应性强，能够满足安装条件并配合作业面系统的要求。

5.安装支架和支柱之后，进行支架高度、宽度等方面的校验，并对安装后的支架和支柱进行标记和记录。

5. 作业后收尾1.拆除无用的支架和支柱，并对拆除前的部分进行记录和检查确认。

2.进行作业后的整理和清理，清除运输、操作和修缮过程中产生的垃圾和废品，保持工作面整洁。

3.将记录、绘图和文档等资料整理归档并及时上传到作业面的记录系统中，以备后续使用。

6. 注意事项1.进行操作前应注意安全，确认支架和支柱无任何质量问题和损坏现象。

2.操作人员必须严格按照本规程操作，防止采煤机脚下支柱顶起。

3.严禁采用其他方式替代安装支架作业，以免造成不必要的安全隐患。

7. 结束语本规程的制定是为了确保综采工作面的稳定、高效、安全生产，保障采矿人员的安全和健康。

所有从事相关作业人员必须认真执行。

如有问题，欢迎随时提出并及时修改完善。

煤矿综采作业规程————————————————————————————————作者：————————————————————————————————日期：工作面简介该工作面地面位置：位于内蒙古自治区鄂尔多斯市伊金霍洛旗，束会川以西，治沙站林场以北一带。

盖山厚度80米左右。

井下位置：位于5-1煤层西盘区西翼，东～南为5-1煤层实煤区，北为西运输大巷，西为1503机掘巷。

5-1煤层结构简单，赋存形式为一向南西倾斜的单斜构造，煤层平均厚度2.1米，采后地面将会产生裂缝。

该工作面使用MG-170/410－WD采煤机落装煤，使用SGZ-630/180型运输机。

第一章：概况第一节：工作面位置及井上下关系一、1501工作面位置及井上下关系见表1。

第二节：煤层结构情况一、本工作面开采煤层情况见表2。

表二：煤层情况表煤层厚度（米）1.8～2.5煤层结构简单煤层倾角（度）1－30煤层硬度（f）2.1 20 3可采指数1 变异系数（﹪）稳定程度稳定煤质为特低灰、特低硫长焰煤。

煤种牌号：CY41第三节：煤层顶底板情况一、开采煤层顶底板情况见表3表三：煤层顶底板情况表煤层顶底板情况顶板名称岩石名称 厚度(m) 岩性特征老顶 砂质泥岩 15.3 深灰色砂质泥岩直接顶 砂质泥岩 6.0深灰色砂质泥岩或细粒砂岩伪顶 粉砂岩 0.1～0.5 深灰色局部赋存 直接底粉砂岩3.0灰褐色、含植物根部化石第四节：地质构造一、断层基本没有，对综采影响不大。

第五节：水文地质一、含水层（顶部和底部）分析该工作面水文地质条件简单，含水岩组可划分为两大类：即松散岩类孔隙潜水含水岩组和碎屑岩类孔隙、裂隙潜水~承压水含水岩组。

二、其它水源的分析煤层情 况描述5-1＃煤层结构较简单，厚度稳定，煤层为1.8-2.5m ，平均煤厚2.1m 。

局部含一层夹矸。

区域评定为稳定煤层，埋深68.37～91.63m 。

倾角0～3度。

该工作面碎屑岩类含水岩组中，火烧岩体裂隙潜水承压水，有其特殊性。

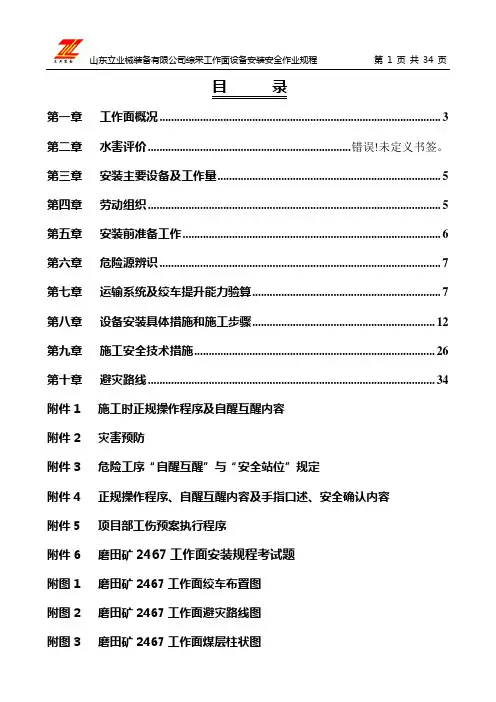

目录第一章工作面概况 (3)第二章水害评价...............................................................错误！未定义书签。

第三章安装主要设备及工作量.. (4)第四章劳动组织 (4)第五章安装前准备工作 (4)第六章危险源辨识 (5)第七章运输系统及绞车提升能力验算 (5)第八章设备安装具体措施和施工步骤 (7)第九章施工安全技术措施 (18)第十章避灾路线 (23)附件1 施工时正规操作程序及自醒互醒内容附件2 灾害预防附件3 危险工序“自醒互醒”与“安全站位”规定附件4 正规操作程序、自醒互醒内容及手指口述、安全确认内容附件5 项目部工伤预案执行程序附件6 磨田矿2467工作面安装规程考试题附图1 磨田矿2467工作面绞车布臵图附图2 磨田矿2467工作面避灾路线图附图3 磨田矿2467工作面煤层柱状图第一章工作面概况磨田矿2467工作面切眼长70m，切眼净高2米，切眼净宽不低于6m，切眼内最大坡度为52°，切眼采用锚带网+锚索+双排单体联合支护，煤壁采用单体+竹笆支护，上部预留5米高档普采，该工作面共需要安装ZQY2800/12/30型支架45架，ZTH11400/15.5/25型支架3架，SGZ-630/220型刮板运输机1部， MG160/375-WD1型采煤机1部，安装DSJ80/40/2×40型皮带1部，安装DTL80/2×200型皮带1部，安装SZZ630/75转载机1部，及工作面供电。

第二章水害评价2467工作面位于二水平24（1）采区，对应的地面标高﹢115～﹢150m，地面主要为茶山、少量旱土，井下标高﹣248～﹣300m，煤层比较稳定，没有大的地质构造，但局部有变薄现象。

所采的煤层为6煤层，6煤层呈黑色，暗金属光泽，重胶结裂隙发育，以铁块煤为主，煤层走向N20°～E60°，倾向S70°～E30°，煤层倾角21°～52°，平均倾角36°。

综采工作面安装作业规程 (3)第一章综采工作面设备安装类型及安装程序 (3)第二章绞车的选型安装与质量要求 4综采工作面安装作业规程为了保障综采工作面设备安装过程中的安全，防止事故的发生，确保施工的工程质量能够达到质量标准，根据我矿的实际情况，结合集团公司和我矿每年综采工作面设备的安装经验，依据2001年版《煤矿安全规程》及各项安全文件的有关规定，特制定本作业规程，指导我单位的综采工作面安装工作，望认真遵照执行。

第一章综采工作面设备安装类型及安装程序一、设备类型根据我矿当前设备状况，综采工作面安装设备类型如下表：名称型号型号型号支架ZF2400-24/16 G320-32/13 QY250-32/13运输机SGD-730/320 SGZ-730/320 SGD-630/320转载机SGD-730/110 SGZ-730/90 SGW-40T破碎机LPS1000乳化液泵DRB-200/31.5 MRB-125/31.5移变KSGZY-500/1140皮带机SJ-80 SDJ-150二、设备的安装程序1、工作面设备。

工作面运输机——支架——采煤机2、机巷设备转载机——破碎机——移动变电站——乳化液泵站——皮带机第二章绞车的选型安装与质量要求一、运输绞车的选型1、绞车是根据F< P来选型的注：P、绞车的最大牵引力F、提升重物所需的牵引力2、配绳是根据〈煤矿安全规程〉第401条专为升降物料安全系数最低6.5来效核的即：M=Q破/F>=6.5来选择Q破：配绳的最大破断拉力F：即提升重物所需的牵引力3、矿用设备资料查绞车的技术特如下表绞车型号电动机功率最大牵引力（T）标准配绳（mm）平均速度JD—11.4 11.4 1.0 12.5 0.73JD—25 25 18.02 16.5 1.086JD—40 40 29.4 18.5 1.31JD—5 7.5 49 15.5 0.17JD—14 17 140 21.5 0.095JD—14 11 137.2 21.5 0.13JD—20A 22 196 24.5 0.106二、绞车的安装绞车随工作面的回采而搬迁，故要求支护方法要简便，安全，可靠，所以采用打压车柱和拴留绳的方法，留绳卡好后，应将绞车勾头拴到绞车前霸王桩上，点动开车使留绳拉紧后，在绞车底座上前后打好四根压车柱，要求后两根压车柱垂直顶底板，前两根压车柱向前倾斜10度左右，同时要求滚筒从上面出绳，以保证压车柱子能充分的发挥作用。

编号：ZA-GC-2011-002贵州发耳煤业有限公司15302综采工作面安装作业规程编制人：区长：施工单位：综机安装工区编制时间：2011年4月25日执行时间；审批人员签字技术科：年月日综采办：年月日安检科：年月日调度室：年月日机电科：年月日通防科：年月日地测科：年月日副总工程师：年月日批准人：年月日审批意见1、严格执行设备交接单制度，在运搬工区将15302综采工作安装的设备运至三中车场上平台后，对设备进行详细检查，并按规定填写设备交接单。

2、15302综采工作面安装期间，提升运输严格执行封闭管理。

3、严格执行停送电制度。

4、提升运输严格执行“行人不行车，行车不行人”制度。

目录一、工作面概况 (1)二、设备安装工作量 (1)三、准备工作 (1)四、设备运输路线 (1)五、工作面设备安装工艺与方法 (2)六、设备安装完好标准与质量要求 (7)七、试运转 (9)八、避灾路线 (10)九、绞车、钢丝绳安全系数验算 (10)十、安全技术措施 (11)附表：1、15302综采工作面设备安装明细表2、15302综采工作面安装用绞车参数表附图：1、15302综采工作面安装用绞车布置示意图2、第一组液压支架安装示意图3、中间液压支架安装示意图4、最后一组液压支架安装示意图5、煤机机窝抬梁支护示意图6、15302综采工作面安装期间供电系统图7、15302综采工作面安装期间避灾路线示意图一、工作面概况15302为倾斜长臂综采工作面，采面东部位于FJ1006断层边缘，采面西部为15304工作面，北部为10302专用运煤巷及10302运输联络巷，南部为15302切眼及切眼联络巷。

运顺掘进期间揭露F100F101F102断层对工作面回采影响较大。

回顺为沿空留巷巷道，采用砌块、单体一字梁支护措施留巷。

预计采止线位置回顺至10302专用运煤巷83m，运顺距10302专用运煤巷118m。

15302运输顺槽总长度582m，矩形断面，净宽4200mm,巷高2400mm,净断面积10.73m2，顶部及一帮锚网支护。

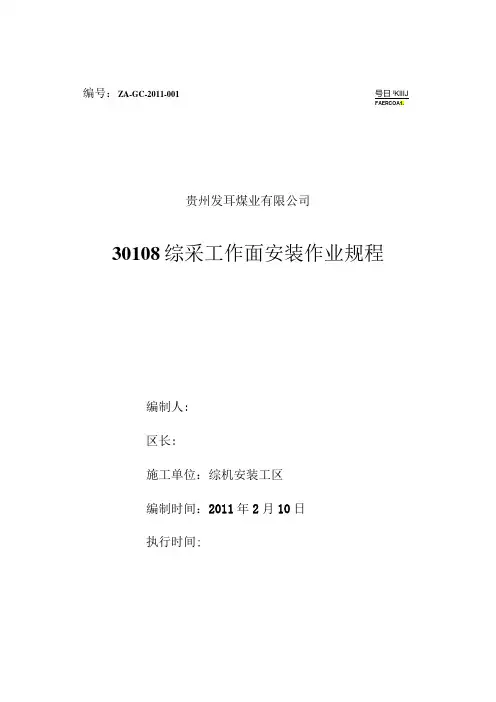

编号：ZA-GC-2011-001 贵州发耳煤业有限公司30108综采工作面安装作业规程编制人:区长:施工单位：综机安装工区编制时间：2011年2月10日执行时间;I审批人员签字技术科：年月日综采办：年月H 安检科：年月H 调度室：年月日机电科：年月H 通防科：年月H 地测科：年月H 副总工程师：年月日批准人：*月*审批看法1、切眼中替换棚腿所用的抬棚必需采纳“一梁四柱”进行支护。

2、支架在调向过程中移动过的范围，必需刚好补打单体。

3、斜巷停车时，必需至少打两个卡轨器拦住车辆。

4、支架车跳道时∙，必需刚好汇报调度室；处理支架车跳道时，区队跟班领导必需在现场指挥处理。

5、切眼下口30米范围内安装支架时，必需保证有2对抬棚的支护范国（12米）。

6、安装时，支架运输路途严格执行封闭式管理。

附表：1、30108综采工作面设备安装明细表2、30108综采工作面安装用绞车参数表附图：1、30108工作面安装用绞车布置示意图2、第一组液压支架安装示意图3、2#〜20#液压支架安装示意图4、21#〜120#液压支架安装示意图5、最终一组液压支架安装示意图6、煤机机窝抬梁支护示意图7、30108工作面安装期间供电系统图8、30108工作面安装避灾路途示意图一、工作面概况30108工作面位于三采区上部30302采空区正上方，北起30108运输顺槽,南止30108回风顺槽，西起30108措施巷，东止30108切眼，工作面平均走向长为367.3m,倾斜宽180.3m。

30108工作面南面为已回采结束的30301采空区（2005年6月20日回采结束），1煤层无开采历史；东面为1煤层防水煤柱线，切眼距1煤防水煤柱线平距22〜33m,煤层最小埋深为49m,且有开采历史悠久的老窑，切眼距老窑井口平距27Om左右；西面为30108措施巷、三采区皮带下山、回风上山（30108措施巷距三采区回风上山最小平距为2.5m）；北面为已回采结束的30101（2006年11月20日回采结束）及30306采空区（2009年6月25日回采结束），工作面正下方为30302采空区（2005年3月20日回采结束）。

1 工作面概况1.1 工作面范围内外及上、下层的采掘情况12502工作面位于南五采区北东翼，西南为南五2#煤材料斜坡及910东大巷，北东侧实体间隔30m为12108采空区，北西侧58m 为12112采空区。

1.2 地表位置及影响本工作面对应地表位于杏园芪梁东部，主要露地层为n2地层，盖山厚度340～401m，平均389m。

该工作面地表无重要建筑物，回采对地面影响不大。

1.3 煤层赋存情况本工作面所采煤层为二迭系下统山西组2#煤层，煤层厚3.10～3.60m，平均厚度3.38m；煤层倾角1 °～12°，平均2°；属稳定可采近水平中厚煤层，煤层结构复杂，结构为0.31（0.24）2.83。

工作面工业储量为436895t，可采储量372524t，煤的容重1.32t/m3。

1.4 顶、底板情况附：综合柱状图（见附图1）1.5 地质构造情况煤层产状较平缓，平均倾角2°，最大倾角12°；本工作面在掘进过程中共揭露6条正断层，2条逆断层，其中F12502—4、F12502－5、F12502－6对回采影响较大。

1.6 水文地质本工作面轨道巷里程23m~488m外侧32m为12108采空区，经探放，已无积水，受2#煤老顶S5砂岩及上部K4砂岩含水层影响，工作面局部有淋滴水现象，在工作面及轨道巷低洼处汇聚，对生产运输产生一定影响。

工作面正常涌水量为3m3/h，最大涌水量为5m3/h。

1.7 工作面瓦斯涌出量、煤尘爆炸指数本工作面绝对瓦斯涌出量23.73 m3/min，煤尘爆炸指数为23.3%,属Ⅰ类自燃煤层，自燃发火期为60天。

1.8 巷道布置及工作面参数皮带巷经转运巷、南五2#煤皮带下山、南五2#煤煤仓、910东大巷、910南大巷形成运煤系统。

轨道巷经12502转运巷、12502运输联巷、南五2#煤进风轨道下山、南五1#暗斜与910东大巷、南大巷形成运料系统。

附：工作面平面图（见附图2）两巷断面图（见附图3）2采煤方法2.1 采煤方法本工作面采用倾向长壁后退式一次采全高全部垮落法的综合机械化采煤方法。

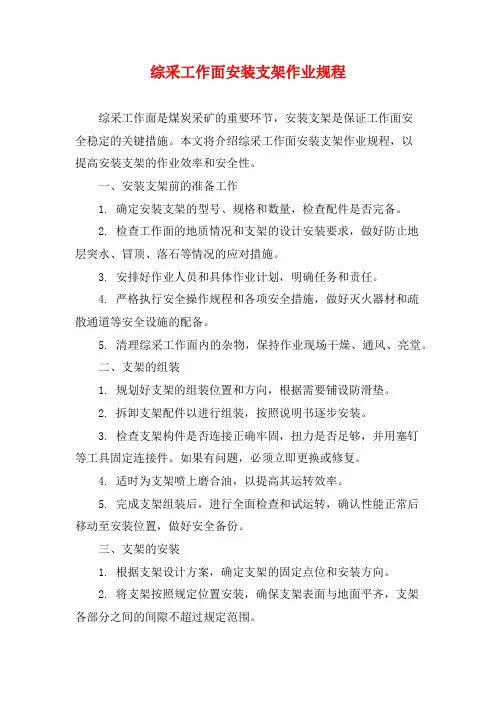

综采工作面安装支架作业规程综采工作面是煤炭采矿的重要环节，安装支架是保证工作面安全稳定的关键措施。

本文将介绍综采工作面安装支架作业规程，以提高安装支架的作业效率和安全性。

一、安装支架前的准备工作1. 确定安装支架的型号、规格和数量，检查配件是否完备。

2. 检查工作面的地质情况和支架的设计安装要求，做好防止地层突水、冒顶、落石等情况的应对措施。

3. 安排好作业人员和具体作业计划，明确任务和责任。

4. 严格执行安全操作规程和各项安全措施，做好灭火器材和疏散通道等安全设施的配备。

5. 清理综采工作面内的杂物，保持作业现场干燥、通风、亮堂。

二、支架的组装1. 规划好支架的组装位置和方向，根据需要铺设防滑垫。

2. 拆卸支架配件以进行组装，按照说明书逐步安装。

3. 检查支架构件是否连接正确牢固，扭力是否足够，并用塞钉等工具固定连接件。

如果有问题，必须立即更换或修复。

4. 适时为支架喷上磨合油，以提高其运转效率。

5. 完成支架组装后，进行全面检查和试运转，确认性能正常后移动至安装位置，做好安全备份。

三、支架的安装1. 根据支架设计方案，确定支架的固定点位和安装方向。

2. 将支架按照规定位置安装，确保支架表面与地面平齐，支架各部分之间的间隙不超过规定范围。

3. 用扭力扳手或其他工具将支架撑开，调整支架高低水平，确保支架牢固稳定。

4. 安装支架时要注意防止其倾斜或杆木弯曲，要根据需要适时加强支撑、牢固固定或紧缩杆木，保证支架整体质量和稳定性。

5. 安装结束后进行功能性检查，确认支架性能正常，可以投入使用。

四、安全预防措施安装支架作业存在一定的安全风险，必须采取有效措施降低事故发生风险。

1. 严格执行煤矿安全操作规程和各项安全措施，做好灭火器材、自救器材、疏散通道等设施的配备和使用。

2. 做好地质预报和支架选择工作，确保安装支架的质量和安全性。

3. 做好瓦斯浓度监测工作，防止瓦斯爆炸事故发生。

4. 安装支架时，要严格按照规定的操作程序进行，避免操作疏忽、违反规程和逆天顺工作。

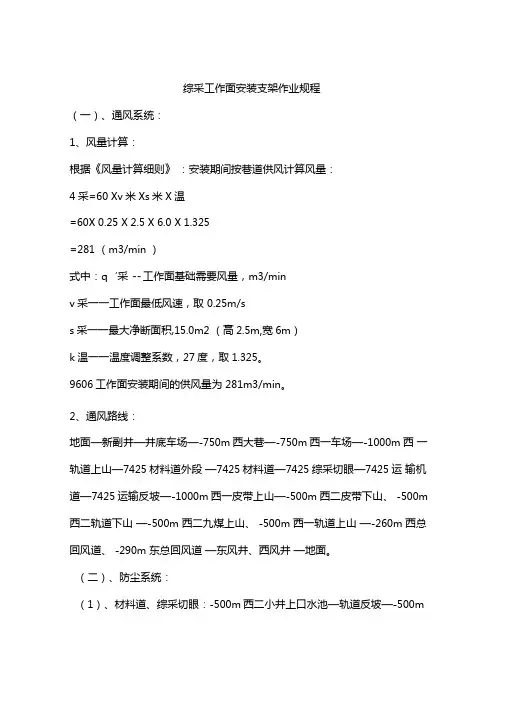

综采工作面安装支架作业规程（一）、通风系统：1、风量计算：根据《风量计算细则》：安装期间按巷道供风计算风量：4采=60 Xv米Xs米X温=60X 0.25 X 2.5 X 6.0 X 1.325=281 （m3/min ）式中：q‘采 -- 工作面基础需要风量，m3/minv采一一工作面最低风速，取0.25m/ss采一一最大净断面积,15.0m2 （高2.5m,宽6m）k温一一温度调整系数，27度，取1.325。

9606工作面安装期间的供风量为281m3/min。

2、通风路线：地面—新副井—井底车场—-750m西大巷—-750m西一车场—-1000m西一轨道上山—7425材料道外段—7425材料道—7425综采切眼—7425运输机道—7425运输反坡—-1000m西一皮带上山—-500m西二皮带下山、-500m 西二轨道下山—-500m 西二九煤上山、-500m 西一轨道上山—-260m 西总回风道、-290m 东总回风道—东风井、西风井—地面。

（二）、防尘系统：（1）、材料道、综采切眼：-500m西二小井上口水池—轨道反坡—-500m西二车场—西二皮带下山—西二皮带延伸下山—-750m 西一车场—-1000m西一轨道上山—7425材料道外段—7425材料道、综采切眼；(2)、运输机道：-500m西二小井上口水池—轨道反坡—-500m西二车场—西二皮带下山—西二皮带延伸下山—-750m 西一车场—-1000m 西一皮带上山—7425运煤反坡—7425运输机道。

(三)、综合防尘措施1 、工作面内防尘供水软管的直径的要求：工作面供煤机的管路直径为38mm，供架喷的管路直径为25mm。

每架安装一组移架同步自动喷雾装置。

两道的防尘管路管径为100mm,每50m至少设一个三通”阀门。

2、工作面两道内应分别设置隔爆水袋棚，隔爆水袋棚距工作面60~200m,高度不低于1.8m,工作面材料道、运输机道出口30m范围内各设一道净化水幕,运输机道外头再设一道净化水幕。

第一章概况第一节工作面位置及井上下关系10417综采工作面与井上、下标志点的平面距离和相对方位：地面位于进风立井东北约2200米处东西狭长地带；井下位于1040采区下山东翼倾斜下部。

工作面范围内煤层底板标高：-723.5 ～-754.37 m。

其具体位置及井上下关系如下表所表示。

工作面位置及井上下关系表第二节煤层10-1、2煤为石炭系太原组煤层，黑色半光亮型，碎块～粉末状，该面范围内沉积较稳定。

具体情况如下表所示。

煤层情况表附图Ⅰ：回采工作面地层综合柱状图第三节煤层顶底板煤层顶底板情况表附图Ⅱ：回采工作面实测平剖面及煤层底板等高线图第四节地质构造1、地层的产状及变化10417工作面煤层走向为92°25″，倾向2°25″，倾角10°，煤层产状较稳定，工作面外段为10-1煤受岩浆侵蚀变成的天然焦，厚度1.0m左右，10-2煤沉缺；工作面里段10-1煤未受岩浆侵蚀，10-1、2煤中间夹矸变薄或尖灭，煤层连成一体，总厚度3.0m左右。

皮带道和出口沿煤层伪倾斜上山掘进，伪倾角为3～5°。

该面走向长度390m，倾斜长度39m。

2、岩浆岩的发育情况矿井范围内岩浆对10煤层的侵入活动比较强烈，主要生成于中生代燕山运动的后期，岩性主要为中性的闪长岩和基性的辉长岩、辉绿岩,以顺层的岩床沿裂隙侵入方式为主，因而侵入的面积大，范围广，规律性差，致使矿井内煤层大部分面积受岩浆侵蚀严重不可采。

10417工作面顶板为10-1煤受侵蚀严重形成的火成岩，大部分受岩浆侵蚀较轻变为天然焦和焦与煤层的混合体。

第五节水文地质一、水文地质概况1、煤层顶板含水层：煤层顶板以上3.5m左右是老顶细砂岩，为弱含水层，在回采过程中，工作面后方因压力作用造成顶板下沉垮落，局部含水丰富的砂岩水顺裂隙渗出，但对工作面回采影响较小。

2、煤层底板含水层：（1）徐上砂岩含水层：煤层底板以下15m左右为砂岩含水层，弱含水、局部裂隙含水较丰富，对工作面回采不产生威胁。

第一章概况一、位置及近临关系1558综采工作面位于焦炭沟采区井筒东翼,西至井筒，上邻1556采空区，上覆煤层为3号煤，有1538和1536采空区，下伏煤层为6号煤，无采掘工程，该工作面走向长1305m,倾斜长177m，煤层平均倾角18°，煤层平均厚度2.56m，可采储量82.7万吨，服务年限为6个月。

二、煤层情况该工作面内煤层较稳定，含一至二层夹矸。

三、煤层顶底板情况第二章安装方法ZY3800/15/33型支撑掩护式支架由机头向机尾后退式安装，安装时非专业人员严禁指挥乱操作。

第三章安装程序可缩皮带→移动变电站→设备列车→转载机→破碎机→液压支架→采作面刮板输送机→采煤机。

第四章生产系统一、运架路线地面→15轨道上山→153车场→153轨道石门→1558回风巷→1558采面。

二、运煤系统1558采面→1558运输巷→1568联络石门→1568运输巷→154运输石门→154溜煤眼→15一部皮带→15新煤仓→1495皮带运输巷→半坡煤仓→1495主平硐→地面。

三、通风系统地面→15轨道上山→154车场→154运输石门→1568运输巷→1568联络石门→1558运输巷→1558采面。

四、供水系统1、地面→15轨道上山→154车场→154运输石门→1568运输巷→1568联络石门→1558运输巷→乳化泵站。

2、地面→15轨道上山→153车场→153轨道石门→1558回风巷→1558采面。

五、压风系统1、地面→15轨道上山→153车场→153轨道石门→1558回风巷。

2、地面→15轨道上山→154车场→154运输石门→1568运输巷→1568联络石门→1558运输巷→1558采面。

六、排水系统：1558回风巷→153轨道石门→153车场→15轨道上山→15采区石门→主平硐→地面。

1558运输巷→1568联络石门→1568运输巷→154运输石门→154车场→15轨道上山→15采区石门→主平硐→地面。

公司综采工作面安装作业规程一、作业前准备1.1 工作面安装前，应对施工区域进行单独划定范围，制定作业方案和安全措施，并进行安全教育和交底。

1.2 施工前要对设备器材进行检查，确保完好无损，符合国家标准和安全要求，同时做好相应防护措施，包括钢管的防锈、防腐，电气线路及电缆等设备要注意防水、防火等。

1.3 检查施工区域内的排水系统是否正常，查看施工区域内的瓦斯状况，制定相应的安全应急预案和安全管理制度。

1.4 安装过程中，应严格遵守企业制定的安全规定和管理制度，落实三重人制、随时填报工作面情况和作业纪录，并配备专责安全监督人员对施工过程进行全面检查。

1.5 改变原有作业方式，暂停或停止生产时，要进行安全审核，做到“三知三会”，即现场负责人、班组成员和其它必须了解的人员必须知晓停止生产的原因、时间和范围；掌握停止生产的操作方法和安全措施；了解复产的时间和步骤。

二、安装作业规程2.1 设置施工区域临时通行、停放、采区安全、降温、通风和照明等设施，保证施工现场的环境和设备满足作业要求。

2.2 钢架子结构安装时，要在坚实的地面上架设钢架子，按照设计图纸要求建构，确保结构的合理性和安全性。

2.3 采用固定链接的方式连接钢管，连接点应对钢管的长度要求不大于15厘米，不得用电焊方法焊接链接处，而要用螺纹连接方式。

2.4 悬挂所需安全措施必须完备，悬挂的机器、动力工具等必须通过交线位移检验，在悬挂前请担任安全员的人员检查其安全性。

2.5 安装时要满足安全、稳定、可靠、方便使用和维护的要求。

安装不得影响原工作面通风系统和放矸区等附属系统的正常运行，不得影响现有的瓦斯探测测量系统，不得阻碍现场安全抢险和救援。

2.6 安装时应严格关注安全指导，遵守安全规程，使用适合的工艺和工具，不得使用非标准化工具来代替标准作业设备。

每一个工序都必须严格把关，在岗位上做到安全意识的反复复习，班组口号的定期交流汇报并得到企业的领导支持。

三、完工验收3.1 工作面安装完工后，要进行质量检查，确认安装效果符合设计要求。

综采工作面安装作业规程一、概况（一）位置及邻近关系该工作面位于井田西翼距边界断层20m，东侧为＋70集中上山，上部为＋90～100隔水煤柱，下部为实体原煤。

地面相对位置为水田，并有朝阳镇至新合镇公路穿越工作面边缘。

（二）煤层情况该工作面煤层赋存状态较稳定，煤层厚度为 1.62～1.80m，倾角120～140，中间有两条止断层落差在2m左右对开采稍有影响。

三、安装方法采用整体后退式安装四、安装程序首先安装运输顺槽转载溜子及绞车，然后安装工作面运输机最后安装综采支架及采煤机。

五、生产系统（一）运煤系统工作面→运输顺槽（皮带运输机、溜子）→煤仓→＋50运输大巷→主井→地面（二）通风系统＋50运输大巷→＋50上山→运输顺槽→工作面→回风顺槽→＋90回风大巷→付井→地面（三）供水系统乳化泵站＋265水仓→付井→＋90回风大巷回风顺槽→工作面→采煤机（四）供电系统见供电设计（五）设备运输路线地面→主井→＋90主井车场→＋90主付井联络巷→＋90回风大巷→回风顺槽→工作面（六）避灾路线1、瓦斯、火灾避灾路线工作面→运输顺槽→＋50上山→＋50运输大巷→主井→地面2、水灾避灾路线工作面→回风顺槽→＋90回风大巷→＋90主付井联络巷→主井→地面六、设备型号及安装要求（二）安装要求1、工作面运输机、转载运输机安装。

（1）运输机必须按现场位置布置安装。

（2）转载运输机头须用铁架垫起，搭接在皮带运输机尾架上。

（3）工作面运输机机头须用方木垫起30㎝，架转载溜子尾槽前部。

（4）对槽时，先铺好底链。

接头接牢，上、下链不扭向，整机平直。

2、液压支架（1）液压支架由下至上方向安装。

（2）液压支架要垂直于运输机安装，安装过程中支架须成一条直线布置。

（3）每安装一组支架调上后，应立即使其进入工作状态（最小控顶距）。

（4）移溜千斤顶，电缆筐要及时安装、不得滞后。

3、变电站及泵站（1）变电站设在＋70上山内，泵站设在＋90回风大巷内。

综采工作面安装流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!综采工作面安装流程及其重要注意事项综采工作面的安装是煤炭开采过程中的关键环节，它直接关系到工作效率、安全性和经济效益。

综采工作面安装支架作业规程1. 引言综采工作面安装支架是煤矿井下综采工作面的重要设备，用于支撑和固定工作面的顶煤和底板。

为了确保安全高效地进行综采工作面安装支架作业，制定本规程。

2. 作业准备2.1 设备准备•安装支架：检查支架的外观和主要结构是否完好，确保各个部件的操作正常，并进行润滑。

•电动起重机：检查电动起重机的电缆和控制器是否正常，确认起重机的吊钩是否可靠，以及起重机的控制按钮是否灵活。

•工作灯具：检查工作灯具的灯泡是否正常，并确保充足的照明条件。

2.2 工作人员准备•作业人员：具备相关安全技能和操作经验的人员，必须经过培训并持有相关证书。

•着装要求：穿戴安全帽、防护鞋、防护手套等个人防护装备。

•通信设备：每个作业人员应携带手机或对讲机以便与其他人员进行沟通。

3. 作业流程3.1 安装支架的摆放1.根据施工计划和综采工作面的实际情况，确定支架的布置方案和数量。

2.使用电动起重机将支架件从储存地点运送到工作面。

3.在顶煤和底板接触面上放置垫木，以保证安装支架的稳定。

4.按照施工计划和布置方案，将支架件按顺序进行摆放，并确保支架件之间的连接牢固。

3.2 安装支架的调整和固定1.对于支架存在不平衡或位置不准确的情况，使用手工工具进行调整，使支架稳定且符合设计要求。

2.使用水平仪检查支架的水平度，并根据需要进行调整。

3.使用扳手、螺栓等工具对支架的连接件进行固定，确保各个部件牢固可靠。

3.3 安全检查1.检查安装支架的数量和位置是否符合设计要求。

2.检查支架和连接件是否有损坏或松动的情况。

3.检查周围环境是否存在安全隐患，如顶煤顶板有无下陷等。

4.检查工作面的照明是否充足，以确保作业人员的安全。

4. 安全注意事项1.在作业过程中，不允许超负荷操作起重机。

2.作业人员应随时保持清醒状态，切勿在疲劳或饮酒后进行作业。

3.严禁在支架下方或其他危险区域停留或行走。

4.在作业过程中，要注意防止支架和其他设备的碰撞，避免造成损坏。

综采（综掘）工作面安装就位管理规定为了提高综采综掘工作面安装质量，为回采（掘进）作业创造良好的条件，特制定本规定。

1、综采工作面安装，公司成立专门综采安装小组，由生产副总经理、机电副总经理和总工程师统一领导，生产技术部、机电部、调度室、供应部等负责各业务范围的具体工作。

2、综采（综掘）工作面安装前，提前一个月由机电部根据工作面巷道布置情况，提出安装方案，落实所用设备。

3、安装单位根据机电部提供的安装方案，写出工作面设备安装，综采工作面支架就位作业规程，并按有关规定进行审批、贯彻等。

4、综采工作面巷道全部竣工后，由生产技术部组织有关单位，按质量标准和使用要求组织验收，合格后移交给安装单位，由安装单位负责巷道维护，工作面排水及各种设备、管线维护。

5、工作面安装前10天,由生产副总经理主持召开由工程、机电、通风、安监、调度、供应、劳资等部室及安装单位参加的安装计划会，具体布置安排工作面安装事宜。

6、运输设备前，凡车辆通过的巷道、碉室、交岔点，运输绞车、车辆、挡阻车装置等，都必须进行全面检查。

查出问题由各业务科室安排处理。

7、设备、支架在下井前，由机电部负责组织设备、支架的验收与试运转，凡有问题的设备不准入井。

8、设备运输必须严格遵守公司有关运输规定，确保运输安全。

9、工作面安装过程中，一定要严格执行作业规程，有关业务部门领导要经常深入现场了解情况，对出现的问题及时解决。

10、一台设备安装完毕，要认真检查各部件、联接件、安全防护装置情况，有问题的立即更换，缺少的必须补上，确认无问题后，按有关规定进行试运行。

11、采掘工作面所有设备、支架安装完毕，试运行情况良好提请分管副总经理组织验收，验收合格后，方可进行试生产或移交。

12、综采工作面在安装过程中，除安全需要外，其余支护材料必须组织回撤。

13、支护材料回收率，机电五小，电缆及各种小型配件、支架与设备的小型构件等消耗定额，由生产技术部、机电部制定，实行节奖、超罚。
