工装夹具设计的基本原则

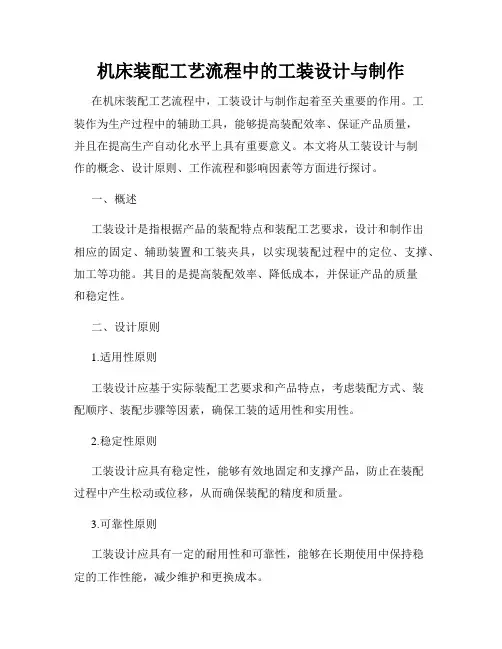

机床装配工艺流程中的工装设计与制作在机床装配工艺流程中，工装设计与制作起着至关重要的作用。

工装作为生产过程中的辅助工具，能够提高装配效率、保证产品质量，并且在提高生产自动化水平上具有重要意义。

本文将从工装设计与制作的概念、设计原则、工作流程和影响因素等方面进行探讨。

一、概述工装设计是指根据产品的装配特点和装配工艺要求，设计和制作出相应的固定、辅助装置和工装夹具，以实现装配过程中的定位、支撑、加工等功能。

其目的是提高装配效率、降低成本，并保证产品的质量和稳定性。

二、设计原则1.适用性原则工装设计应基于实际装配工艺要求和产品特点，考虑装配方式、装配顺序、装配步骤等因素，确保工装的适用性和实用性。

2.稳定性原则工装设计应具有稳定性，能够有效地固定和支撑产品，防止在装配过程中产生松动或位移，从而确保装配的精度和质量。

3.可靠性原则工装设计应具有一定的耐用性和可靠性，能够在长期使用中保持稳定的工作性能，减少维护和更换成本。

4.标准化原则工装设计应采用标准化零部件和标准化模块，以降低制造成本，方便维护和升级。

三、工作流程1.确定需求通过与装配工程师和生产人员的沟通，明确产品的装配要求、工艺流程、装配精度等方面的需求。

2.方案设计根据需求，进行工装的初步设计与方案制定。

考虑工装的形状、材料、结构等因素，通过3D建模和仿真分析进行验证和优化。

3.详细设计在获得初步方案的基础上，进行具体的工装设计和制作图纸的编制。

包括零件加工、装配工艺、加工工序等详细信息的设计。

4.工装制作根据详细设计图纸，进行工装的加工和制作。

包括选材、数控加工、装配等环节，确保工装的加工精度和质量。

5.测试与调试完成工装制作后，进行测试和调试，确保其功能和性能满足设计要求。

对于存在问题的工装进行修改和调整。

6.应用与改进将工装应用于实际的装配工艺流程中，并进行监测和评估。

根据实际情况，进行工装的改进和优化，提高装配效率和产品质量。

四、影响因素1.产品特点：不同的产品特点会对工装设计提出不同的需求，如产品的形状、尺寸、重量、装配难度等。

工装夹具设计的方法1、夹具设计的基本要求由于产品结构的技术条件、施焊工艺以及工厂具体情况等的不同，对所选用及设计的夹具均有不同的特点及要求。

目前，就装配焊接结构生产中所使用的多数夹具而言，其共性的要求有以下几方面：（1）工装夹具应具备足够的强度和刚度夹具在生产中投入使用时要承受着多种力的作用，如焊件的自重、夹紧反力、焊接变形引起的作用力、翻转时可能出现的偏心力等，所以夹具必须有一定的强度与刚度。

（2）夹紧的可靠性夹紧时不能破坏工件的定位位置，必须保证产品形状、尺寸符合图样要求。

既不能允许工件松动滑移，又不能使焊件的拘束度过大而产生较大的拘束应力。

因此，手动夹具操作时的作用力不可过大，机动压紧装置作用力应采用集中控制的方法。

（3）焊接操作的灵活性使用夹具生产应保证足够的装配焊接空间，使操作人员有良好的视野和操作环境，使焊接生产的全过程处于稳定的工作状态。

（4）便于焊件的装卸操作时应考虑制品在装配定位焊或焊接后能顺利地从夹具中取出，还要注意制品在翻转或吊运时不受损坏。

（5）良好的工艺性所设计的夹具应便于制造、安装和操作，便于检验、维修和更换易损零件。

设计时，还要考虑车间现有的夹紧动力源、吊装能力以及安装场地等因素，降低夹具制作成本。

2、工装夹具设计基本方法为保证用设计出的夹具生产出符合设计要求的工件，就要了解工件在生产中及本身构造上的特点及要求，这是设计夹具的依据，是设计人员应细致研究并掌握的原始资料。

夹具设计的原始资料包括以下内容：（1）夹具设计任务单任务单中说明工件图号、夹具的功用、生产批量、对该夹具的要求以及夹具在工件制造中所占地位和作用。

任务单是夹具设计者接受任务的依据。

（2）工件图样及技术条件研究图样是为了掌握工件尺寸链的结构、尺寸公差及制造精度等级。

此外，还需了解与本工件有配合关系的零件在构造上它们之间的联系。

研究技术条件是为了明确在图样上未完全表达的问题和要求，对工件生产技术要求获得一个完整的概念。

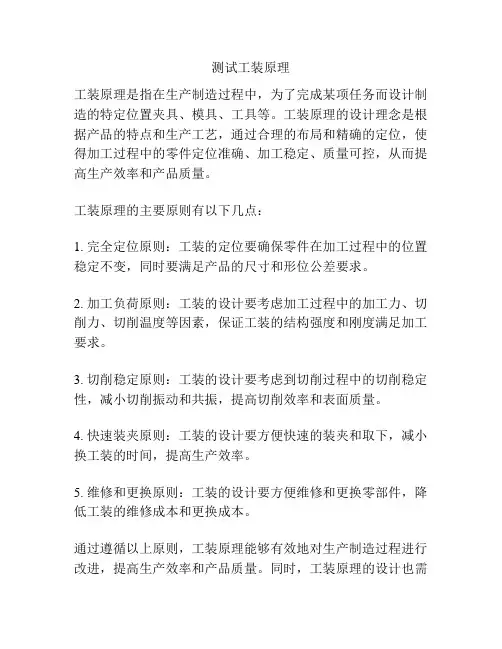

测试工装原理
工装原理是指在生产制造过程中，为了完成某项任务而设计制造的特定位置夹具、模具、工具等。

工装原理的设计理念是根据产品的特点和生产工艺，通过合理的布局和精确的定位，使得加工过程中的零件定位准确、加工稳定、质量可控，从而提高生产效率和产品质量。

工装原理的主要原则有以下几点：
1. 完全定位原则：工装的定位要确保零件在加工过程中的位置稳定不变，同时要满足产品的尺寸和形位公差要求。

2. 加工负荷原则：工装的设计要考虑加工过程中的加工力、切削力、切削温度等因素，保证工装的结构强度和刚度满足加工要求。

3. 切削稳定原则：工装的设计要考虑到切削过程中的切削稳定性，减小切削振动和共振，提高切削效率和表面质量。

4. 快速装夹原则：工装的设计要方便快速的装夹和取下，减小换工装的时间，提高生产效率。

5. 维修和更换原则：工装的设计要方便维修和更换零部件，降低工装的维修成本和更换成本。

通过遵循以上原则，工装原理能够有效地对生产制造过程进行改进，提高生产效率和产品质量。

同时，工装原理的设计也需
要结合具体的生产需求和工艺条件，以满足不同产品的特殊要求。

机械工艺与工装夹具的设计方案引言机械工艺与工装夹具设计是制造业中关键的环节之一。

机械工艺是制造过程中的技术和方法，而工装夹具是为了完成特定工艺操作而设计的工具。

本文将介绍机械工艺与工装夹具的设计方案，包括设计目标、设计原则以及设计流程等内容。

设计目标机械工艺与工装夹具的设计目标是提高生产效率、保证产品质量和降低生产成本。

具体来说，设计目标包括以下几个方面：1.提高生产效率：通过合理设计工艺和工装夹具，实现生产过程的自动化、连续化和高效化，提高生产效率。

2.保证产品质量：通过合理选择材料、优化工艺参数和设计合理的工装夹具等，保证产品质量。

3.降低生产成本：通过合理设计机械工艺和工装夹具，减少生产过程中的浪费和能源消耗，降低生产成本。

设计原则在机械工艺与工装夹具的设计中，需要遵循一些基本的设计原则，以确保设计方案的可行性和有效性。

以下是几个重要的设计原则：1.简化工艺流程：工艺流程应尽量简化，减少工序和操作次数，以提高生产效率。

2.合理选择工艺参数：根据产品的特性和加工要求，合理选择工艺参数，以保证产品质量和降低成本。

3.设计合理的工装夹具：工装夹具应与产品的形状和尺寸相匹配，以确保工装夹具能够精确定位和夹持工件。

4.考虑可靠性和安全性：工艺和工装设计应考虑到设备的可靠性和生产操作的安全性，以防止事故和故障的发生。

设计流程机械工艺与工装夹具的设计通常可以按照以下流程进行：1.分析产品需求：了解产品的特性和加工要求，确定产品的制造工艺。

2.选择工艺路线：根据产品的特性和加工要求，选择合适的工艺路线。

3.设计工艺方案：根据选定的工艺路线，设计详细的工艺方案，包括加工顺序、工艺参数等。

4.设计工装夹具：根据产品的形状和尺寸，设计工装夹具，确保工装夹具能够精确定位和夹持工件。

5.试制和验证：制作样品，进行试制和验证，评估设计方案的可行性和有效性。

6.优化设计：根据试制和验证结果，对设计方案进行优化，以提高生产效率和产品质量。

工装夹具的要求-回复工装夹具的要求是指在生产制造过程中所使用的夹具的特定要求和标准。

这些要求涉及到夹具的设计、制造、使用和维护等各个方面，目的是确保夹具的高效性、可靠性和安全性，提高生产效率和产品质量。

以下是关于工装夹具要求的详细解析。

一、夹具的设计要求1.1 功能性要求：夹具的设计必须满足产品的生产要求，能够稳定地夹持工件，确保工件在加工过程中不会发生位移或者变形。

同时，夹具的设计还需要考虑到生产效率和操作人员的工作强度，尽可能提高生产效率并减轻操作人员的劳动强度。

1.2 结构性要求：夹具的结构设计必须稳定可靠，能够承受加工过程中的各种力和压力。

结构设计要尽可能简洁，方便制造和维护。

同时，还需要考虑夹具的重量和占用空间，尽可能减小夹具的重量和体积，节约生产空间和材料成本。

1.3 适应性要求：夹具的设计需要根据具体的工件形状和尺寸来确定夹具的形式和结构。

夹具的设计要考虑到工件的特点和工艺要求，保证夹具可以适应不同工件的夹持和加工。

1.4 安全性要求：夹具设计要符合安全操作的要求，确保操作人员在夹具使用过程中不会受到伤害。

夹具的各个部件要具备足够的强度和刚度，避免因夹具失效导致工件脱离夹持造成伤害。

二、夹具的制造要求2.1 材料选用：夹具的制造要选用材质适当的材料，如高强度合金钢、工程塑料等。

材料的选择要考虑夹具在使用过程中的承载能力、耐磨性、耐腐蚀性等因素。

2.2 加工精度：夹具的加工精度直接影响到夹具的使用效果和工件的加工精度。

夹具的各个部件的加工精度要求较高，以保证夹具的工作精度和稳定性。

夹具的加工精度通常要求在±0.02mm以内。

2.3 表面处理：夹具的表面处理可以有效地提高夹具的耐磨性和耐腐蚀性。

常见的表面处理方式包括镀铬、喷涂、氮化等。

表面处理要符合环保要求，确保无害于操作人员和产品质量。

2.4 装配要求：夹具的装配要求严格，各个部件的装配要正确无误，保证夹具的正常工作。

装配时要注意夹具各部分之间的匹配精度，以及各紧固件的紧固力，确保夹具的稳定性和可靠性。

工装夹具管理办法规章制度一、总则1.1 为了加强公司内部生产设备和工艺装备的科学化管理，确保产品质量，提高生产效率，降低生产成本，特制定本工装夹具管理办法。

1.2 本办法适用于本公司所有涉及工装夹具设计、加工制作、使用维护、存放保管、修理、报废处理等工作的相关人员。

二、工装夹具设计2.1 工装夹具设计必须符合有关设计标准和设计规范要求。

2.2 工装夹具设计必须遵守“保证产品质量，使用操作安全，维护检修方便”的基本原则。

2.3 图样设计完毕后，应通知有关制造加工、生产使用和维护检修技术人员进行会签研究，以便及时修改。

三、工装夹具制造3.1 工装夹具制造必须按照设计图纸的技术要求，严格选择材料。

3.2 加工必须严格按照图纸技术要求和加工工艺要求进行，以确保工装质量。

四、工装夹具外加工4.1 工装夹具外加工应同供方签订有关加工质量保证书，对加工单位进行必要的合格评定及控制。

4.2 工装夹具外加工时，公司负责专项工作的人员应向供方提供详细的技术交底，必要时应派员工进行制作现场监督，以加强同外加工方的工作衔接和协商处理问题。

4.3 所制造的工装夹具与其配件必须与图纸相符。

五、工装夹具的使用与维护5.1 工装夹具使用前，应由工程技术部相关人员对操作人员进行培训，确保操作人员熟悉工装夹具的正确使用方法。

5.2 生产车间夹具管理人员和车间技术人员负责按照月检计划将在用的夹具进行检查。

5.3 对于夹具精度超差不能满足产品性能要求的夹具，车间内部能处理的在车间内部解决；处理不了的填写工装维修申请单，送到工程技术部批准并送到装备车间，再由工程技术部相关工程师提出修理方案，夹具制作工按照工程技术部给定的修理方案对夹具进行修复。

六、工装夹具的存放保管6.1 工装夹具应按照分类、有序的原则存放，便于查找和使用。

6.2 工装夹具存放处应保持干燥、通风、防尘、防锈蚀，确保工装夹具的精度和使用寿命。

七、工装夹具的修理与报废7.1 工装夹具修理应由专业人员进行，确保修理质量。

一、工装夹具设计的基本原则1.满足使用过程中工件定位的稳定性和可靠性；2.有足够的承载或夹持力度以保证工件在工装夹具上进行的施工过程；3.满足装夹过程中的简单与快速操作；4.易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行；5.满足夹具在调整或更换过程中重复定位的可靠性；6.尽可能的避免结构复杂、成本昂贵；7.尽可能选用市场上质量可靠的标准品作组成零件；8.满足夹具使用国家或地区的安全法令法规；9.设计方案遵循手动、气动、液压、伺服的依次优先选用原则；10.形成公司内部产品的系列化和标准化。

二、工装夹具设计基本知识1、夹具设计的基本要求（1）工装夹具应具备足够的强度和刚度（2）夹紧的可靠性（3）焊接操作的灵活性（4）便于焊件的装卸（5）良好的工艺性2．工装夹具设计的基本方法与步骤（1）设计前的准备夹具设计的原始资料包括以下内容：1）夹具设计任务单；2）工件图样及技术条件；3）工件的装配工艺规程；4）夹具设计的技术条件；5）夹具的标准化和规格化资料，包括国家标准、工厂标准和规格化结构图册等。

（2）设计的步骤1）确定夹具结构方案2）绘制夹具工作总图阶段3）绘制装配焊接夹具零件图阶段4）编写装配焊接夹具设计说明书5）必要时，还需要编写装配焊接夹具使用说明书，包括机具的性能、使用注意事项等内容。

3．工装夹具制造的精度要求夹具的制造公差，根据夹具元件的功用及装配要求不同可将夹具元件分为四类：1）第一类是直接与工件接触，并严格确定工件的位置和形状的，主要包括接头定位件、V 形块、定位销等定位元件。

2）第二类是各种导向件，此类元件虽不与定位工件直接接触，但它确定第一类元件的位置。

3）第三类属于夹具内部结构零件相互配合的夹具元件，如夹紧装置各组成零件之间的配合尺寸公差。

4）第四类是不影响工件位置，也不与其它元件相配合，如夹具的主体骨架等。

4．夹具结构工艺性（1）对夹具良好工艺性的基本要求1）整体夹具结构的组成，应尽量采用各种标准件和通用件，制造专用件的比例应尽量少，减少制造劳动量和降低费用。

工装夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。

制订工艺过程，应充分考虑夹具实现的可能性，而设计工装夹具时，如确有必要也可以对工艺过程提出修改意见。

工装夹具的设计质量的高低，应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。

一、工装夹具设计的基本原则1、满足使用过程中工件定位的稳定性和可靠性；2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程；3、满足装夹过程中简单与快速操作；4、易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它工具进行；5、满足夹具在调整或更换过程中重复定位的可靠性；6、尽可能的避免结构复杂、成本昂贵；7、尽可能选用标准件作为组成零件；8、形成公司内部产品的系统化和标准化。

二、工装夹具设计基本知识一个优良的机床夹具必须满足下列基本要求：1、保证工件的加工精度。

保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。

2、提高生产效率。

专用夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。

3、工艺性能好。

专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。

4、使用性能好。

工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。

在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。

工装夹具还应排屑方便。

必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。

5、经济性好。

专用夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。

因此，设计时应根据订单及产能情况对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。
