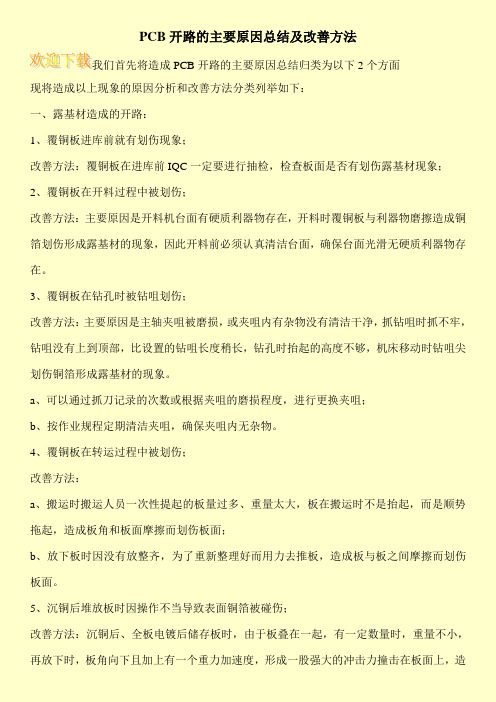

PCB开路的主要原因总结及改善方法
我们首先将造成PCB开路的主要原因总结归类为以下2个方面
现将造成以上现象的原因分析和改善方法分类列举如下：
一、露基材造成的开路：
1、覆铜板进库前就有划伤现象；
改善方法：覆铜板在进库前IQC一定要进行抽检，检查板面是否有划伤露基材现象；
2、覆铜板在开料过程中被划伤；
改善方法：主要原因是开料机台面有硬质利器物存在，开料时覆铜板与利器物磨擦造成铜箔划伤形成露基材的现象，因此开料前必须认真清洁台面，确保台面光滑无硬质利器物存在。
3、覆铜板在钻孔时被钻咀划伤；
改善方法：主要原因是主轴夹咀被磨损，或夹咀内有杂物没有清洁干净，抓钻咀时抓不牢，钻咀没有上到顶部，比设置的钻咀长度稍长，钻孔时抬起的高度不够，机床移动时钻咀尖划伤铜箔形成露基材的现象。
a、可以通过抓刀记录的次数或根据夹咀的磨损程度，进行更换夹咀；
b、按作业规程定期清洁夹咀，确保夹咀内无杂物。
4、覆铜板在转运过程中被划伤；
改善方法：
a、搬运时搬运人员一次性提起的板量过多、重量太大，板在搬运时不是抬起，而是顺势拖起，造成板角和板面摩擦而划伤板面；
b、放下板时因没有放整齐，为了重新整理好而用力去推板，造成板与板之间摩擦而划伤板面。
5、沉铜后堆放板时因操作不当导致表面铜箔被碰伤；
改善方法：沉铜后、全板电镀后储存板时，由于板叠在一起，有一定数量时，重量不小，再放下时，板角向下且加上有一个重力加速度，形成一股强大的冲击力撞击在板面上，造。

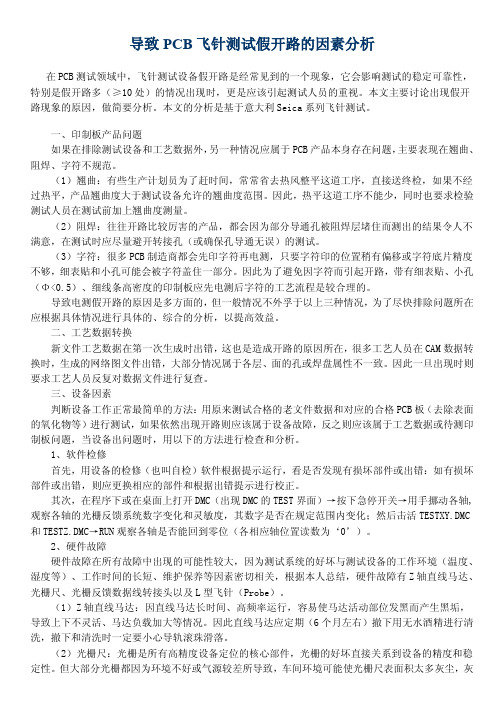

导致PCB飞针测试假开路的因素分析在PCB测试领域中，飞针测试设备假开路是经常见到的一个现象，它会影响测试的稳定可靠性，特别是假开路多（≥10处）的情况出现时，更是应该引起测试人员的重视。
本文主要讨论出现假开路现象的原因，做简要分析。
本文的分析是基于意大利Seica系列飞针测试。
一、印制板产品问题如果在排除测试设备和工艺数据外，另一种情况应属于PCB产品本身存在问题，主要表现在翘曲、阻焊、字符不规范。
（1）翘曲：有些生产计划员为了赶时间，常常省去热风整平这道工序，直接送终检，如果不经过热平，产品翘曲度大于测试设备允许的翘曲度范围。
因此，热平这道工序不能少，同时也要求检验测试人员在测试前加上翘曲度测量。
（2）阻焊：往往开路比较厉害的产品，都会因为部分导通孔被阻焊层堵住而测出的结果令人不满意，在测试时应尽量避开转接孔（或确保孔导通无误）的测试。
（3）字符：很多PCB制造商都会先印字符再电测，只要字符印的位置稍有偏移或字符底片精度不够，细表贴和小孔可能会被字符盖住一部分。
因此为了避免因字符而引起开路，带有细表贴、小孔（Φ<0.5）、细线条高密度的印制板应先电测后字符的工艺流程是较合理的。
导致电测假开路的原因是多方面的，但一般情况不外孚于以上三种情况，为了尽快排除问题所在应根据具体情况进行具体的、综合的分析，以提高效益。
二、工艺数据转换新文件工艺数据在第一次生成时出错，这也是造成开路的原因所在，很多工艺人员在CAM数据转换时，生成的网络图文件出错，大部分情况属于各层、面的孔或焊盘属性不一致。
因此一旦出现时则要求工艺人员反复对数据文件进行复查。
三、设备因素判断设备工作正常最简单的方法：用原来测试合格的老文件数据和对应的合格PCB板（去除表面的氧化物等）进行测试，如果依然出现开路则应该属于设备故障，反之则应该属于工艺数据或待测印制板问题，当设备出问题时，用以下的方法进行检查和分析。
1、软件检修首先，用设备的检修（也叫自检）软件根据提示运行，看是否发现有损坏部件或出错：如有损坏部件或出错，则应更换相应的部件和根据出错提示进行校正。

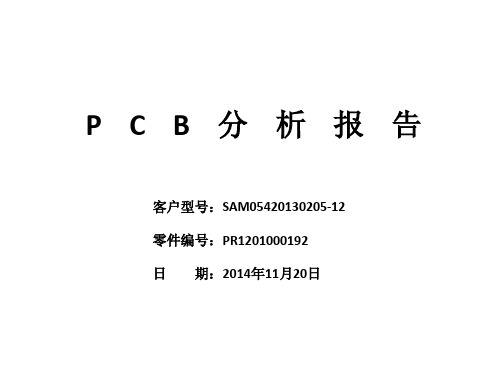

PCB产品分析报告1. 引言本报告旨在对PCB（Printed Circuit Board，印刷电路板）产品进行分析和评估。
PCB是一种用于连接和支持电子元件的基础材料，广泛应用于电子设备和通信系统中。
通过对其特性和应用领域的分析，我们可以更好地了解PCB产品的发展趋势和市场需求。
2. PCB产品的定义和分类PCB是一种通过将电子元件焊接到印刷电路板上来实现电路连接的技术。
根据用途和结构的不同，PCB产品可以分为以下几种类型：2.1 单层板单层板是最简单的PCB产品，只有一层导线路线和一个基底板。
它通常用于简单的电子产品，如计算器和遥控器。
2.2 双层板双层板在基底板上有两层导线路线。
它可以容纳更多的电子元件，用于中等复杂度的电子产品，如数码相机和手机。
2.3 多层板多层板具有更多的导线层，并且可以通过内部连接实现更高密度的电子元件布局。
它主要用于高性能和高密度的电子产品，如电脑主板和服务器。
3. PCB产品的特点和优势PCB产品具有以下几个特点和优势：3.1 良好的导电性能PCB产品采用导电材料制成，具有良好的导电性能，可以确保电子元件之间的连接稳定可靠。
3.2 较高的集成度多层PCB产品可以实现更高密度的电子元件布局，从而提高电路的集成度，减小产品体积。
3.3 良好的抗干扰性能PCB产品的导线路线可以有效地减少电磁干扰和信号串扰，提供良好的抗干扰性能。
3.4 易于制造和组装PCB产品的制造和组装过程相对简单，可以实现批量生产，降低成本，提高生产效率。
4. PCB产品的应用领域PCB产品广泛应用于各个领域的电子设备和通信系统中，包括但不限于以下几个方面：4.1 消费电子产品PCB产品在手机、平板电脑、电视机等消费电子产品中得到广泛应用。
它们的高集成度和稳定性能可以满足现代消费者对高品质电子产品的需求。
4.2 工业控制系统PCB产品在工业控制系统中扮演着重要角色。
它们可以实现各种传感器和执行器之间的连接，用于自动化生产线和机器人控制。

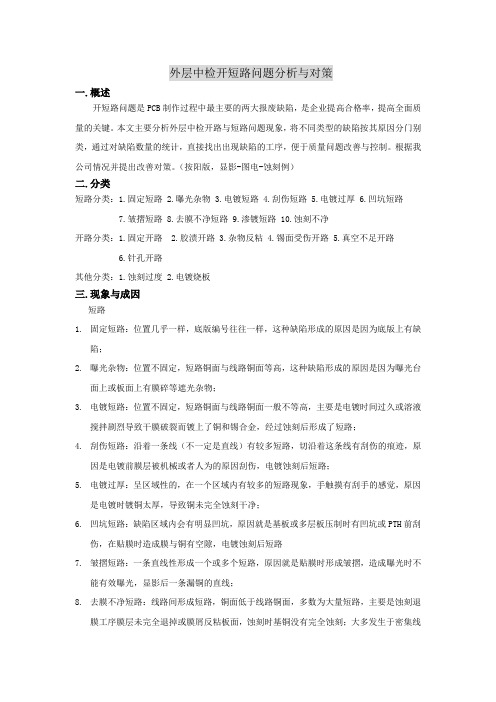

外层中检开短路问题分析与对策一.概述开短路问题是PCB制作过程中最主要的两大报废缺陷，是企业提高合格率，提高全面质量的关键。
本文主要分析外层中检开路与短路问题现象，将不同类型的缺陷按其原因分门别类，通过对缺陷数量的统计，直接找出出现缺陷的工序，便于质量问题改善与控制。
根据我公司情况并提出改善对策。
（按阳版，显影-图电-蚀刻例）二.分类短路分类：1.固定短路 2.曝光杂物 3.电镀短路 4.刮伤短路 5.电镀过厚 6.凹坑短路7.皱摺短路 8.去膜不净短路 9.渗镀短路 10.蚀刻不净开路分类：1.固定开路 2.胶渍开路 3.杂物反粘 4.锡面受伤开路 5.真空不足开路6.针孔开路其他分类：1.蚀刻过度 2.电镀烧板三.现象与成因短路1.固定短路：位置几乎一样，底版编号往往一样，这种缺陷形成的原因是因为底版上有缺陷；2.曝光杂物：位置不固定，短路铜面与线路铜面等高，这种缺陷形成的原因是因为曝光台面上或板面上有膜碎等遮光杂物；3.电镀短路：位置不固定，短路铜面与线路铜面一般不等高，主要是电镀时间过久或溶液搅拌剧烈导致干膜破裂而镀上了铜和锡合金，经过蚀刻后形成了短路；4.刮伤短路：沿着一条线（不一定是直线）有较多短路，切沿着这条线有刮伤的痕迹，原因是电镀前膜层被机械或者人为的原因刮伤，电镀蚀刻后短路；5.电镀过厚：呈区域性的，在一个区域内有较多的短路现象，手触摸有刮手的感觉，原因是电镀时镀铜太厚，导致铜未完全蚀刻干净；6.凹坑短路：缺陷区域内会有明显凹坑，原因就是基板或多层板压制时有凹坑或PTH前刮伤，在贴膜时造成膜与铜有空隙，电镀蚀刻后短路7.皱摺短路：一条直线性形成一个或多个短路，原因就是贴膜时形成皱摺，造成曝光时不能有效曝光，显影后一条漏铜的直线；8.去膜不净短路：线路间形成短路，铜面低于线路铜面，多数为大量短路，主要是蚀刻退膜工序膜层未完全退掉或膜屑反粘板面，蚀刻时基铜没有完全蚀刻；大多发生于密集线路群；9.渗镀短路：无规律现象，线路处较明显，短路铜呈蘑菇状，表现为亮铜色，原因有刷板不良贴膜不良曝光不良湿膜烘烤不良电镀药水污染，电镀过久；10.蚀刻不净：板边与细线路处明显，呈线状，短路铜有线边到中间呈斜坡状，表现为红铜色，原因为蚀刻参数不良（温度，速度，蚀刻液状态等），蚀刻喷嘴堵塞；大多发生于密集线路群；开路1.固定开路：位置几乎一样，底版编号一样，这种缺陷形成的原因为底版上有划伤等缺陷；2.胶渍开路：位置不固定，缺口形状有弧，缺口切面整齐，形成原因为湿膜内的胶体脏物或贴膜前板面胶体，显影后不能有效除去，电镀蚀刻后形成；3.杂物反粘，位置不固定，主要为显影时膜碎类或显影后非导电介质粘于板面图形上，电镀蚀刻后形成；切口处不整齐，4.锡面受伤开路：主要为电镀后锡面受到划伤或者强酸/碱药水侵蚀而不抗蚀刻所致，划伤表现为明显的划伤痕迹，强酸/碱药水侵蚀表现为区域状，底铜低于线路铜，形状呈流体状或者密度点状；底铜呈暗红色；5.真空不足开路，不固定性，线路位置出现，线路呈针形逐渐变细或断开主要形成原因为曝光时底版下有杂物或者擦气不足或设备异常所形成晒现象；6.针孔开路：不固定性，主要为电镀时有异物粘于板面或者电镀打气气体吸附图形形成；电镀气泡凝结在线路边缘不会进入铜面，铜面气泡多为板面脏物所致；7.蚀刻过度：较大区域线条明显比其他地方线宽小，线宽变细但无渐变8.电镀烧板：颜色异常，无光泽，铜面呈蜂窝状，会伴随短路现象，表层抚摩有铜粉掉落四. 对策过程中1.拿板要带手套，严禁裸手拿板，且手套要及时清洗，避免手指引危害与有机物与药水对板面质量污染；2.取放板，转接板要双手持板边，轻拿轻放，掌心为轴，前后翻转，严禁野蛮操作，严禁出现拖，拉，拽现象；3.生产板规放尽量做到一次到位，尽量避免人为操作次数，流程中1.开料：对板厚（含铜）0.8mm以上做磨边与倒角处理，避免板角划伤板面，避免板边粉尘与毛刺对底版，切膜以及曝光的危害；2.钻孔：注意压脚检查和钻刀使用次数和参数的检查，避免出现压脚压伤板面.堵孔，钻孔不透和毛刺过大的问题；3.PTH：保证铜面的平整性，避免干膜填充不良出现渗镀现象与板面颗粒的曝光虚光现象；4.DF：控制磨板质量，磨痕过大与处理不良都会引起渗镀与甩膜现象；控制贴膜参数，贴膜温度过低，干膜得不到充分的软化与流动，干膜附着力差或温度过高，干膜老化变脆都会引起渗镀，湿膜烘烤情况与此相同，注意烘烤时间与烘烤质量，烘烤时间过少会出现粘底版，污染底版问题，容易出现漏铜现象；对位曝光严格按照作业清洁频率执行，可以这么说，贴膜90%的连路都出在这个位置，至于曝光能量过低与显影过度的渗镀能都是在参数极其不合理的情况的才可能出现的问题，这不做具体要求，按照工艺文件执行即可，对我们现行的开短路问题贡献不大。
PCB飞针测试设备假开路较多现象的原因分析及解决策略随着PCB行业的快速发展，测试设备不断技术更新，市场对测试设备的稳定性、高效率要求也越来越高。
为了尽量使测试设备稳定性更好，人在保证测试设备稳定可靠、高效的过程中，有着举足轻重的作用。
在测试过程中，假开路现象不可避免会出现，特别是假开路多(≥10处)的情况出现时，操作和工艺人员应引起注意，应从设备、工艺数据和印制电路板产品方面进行分析和解决。
本人在设备维护及相关设备工艺反馈分析实际工作中，本文以意大利Seica系列PCB飞针测试为例，对PCB飞针测试设备假开路较多现象的原因分析及解决策略进行了相应的总结，以供同行们参考和探讨。
一、判断是否因为设备不稳定导致判断设备工作正常最简单的方法：用原来测试合格的老文件数据和对应的合格PCB板(去除表面的氧化物等)进行测试，如果依然出现开路则应该属于设备故障，反之则应该属于工艺数据或待测印制电路板问题，当设备出问时，用以下的方法进行检查和分析。
1、软件检修首先，用设备的检修(也叫自检)软件根据提示运行，看是否发现有损坏部件或出错：如有损坏部件或出错，则应更换相应的部件和根据出错提示进行校正。
其次，用DMC软件检查各轴的反馈系统是否工作正常，其正确的操作步骤为：测试系统最小化→在(Start\\Program\\DMC)程序下或在桌面上打开DMC(出现DMC的TEST界面)→按下急停开关→用手挪动各轴,观察各轴的光栅反馈系统数字变化和灵敏度，其数字是否在规定范围内变化；然后击活TESTXY.DMC和TESTZ.DMC→RUN观察各轴是否能回到零位(各相应轴位置读数为‘0’)。
2、硬件故障硬件故障在所有故障中出现的可能性较大，因为测试系统的好坏与测试设备的工作环境(温度、湿度等)、工作时间的长短、维护保养等因素密切相关，根据本人总结，硬件故障有Z轴直线马达、光栅尺、光栅反馈数据线转接头以及L型飞(Probe)。
