各种玻璃知识参数文稿演示

汽车玻璃参数教学汽车玻璃是汽车的一个重要组成部分，它不仅是车身的一部分，还承担了保护车内安全的功能，因此了解汽车玻璃的参数是非常重要的。

以下将介绍汽车玻璃的一些常见参数和相关知识。

首先，我们来了解一下汽车玻璃的种类。

按照用途分，汽车玻璃可分为挡风玻璃、侧窗玻璃和后窗玻璃。

根据制造工艺，汽车玻璃又可分为钢化玻璃和夹层玻璃两种。

挡风玻璃是汽车驾驶室主要的前视野窗口，承受着车辆行驶中的风压和碎石等物体的冲击。

它常常由两层玻璃夹层和中间的一层PVB膜组成，这种结构能够有效降低外界的噪音和紫外线的辐射，提高车内的安全性。

侧窗玻璃和后窗玻璃通常采用单层钢化玻璃，这种玻璃通过加热和冷却的过程使得玻璃的内部产生压缩应力，使得玻璃的强度大大提高，碎裂时会成小颗粒状，从而避免对人员的伤害。

下面我们来了解一下汽车玻璃的一些重要参数。

1.光透过率：光透过率是指光线通过玻璃的比例，也就是我们通常说的“透明度”。

根据法规要求，在挡风玻璃上，最低要求为75%，侧窗和后窗的要求为70%。

透明度越高，驾驶员的视野越宽阔，也有利于夜间行驶的安全。

2.紫外线透过率：紫外线是太阳光中最危害人体的辐射线之一，特别是UV-B和UV-C。

因此，汽车玻璃中的PVB膜通常都会在辐射带上添加一层UV-A、UV-B和UV-C的吸收剂，以降低紫外线的透过率，保护驾驶员和乘客的眼睛和皮肤。

3.抗冲击性：汽车玻璃受到的冲击力主要来自挡风玻璃前方车辆行驶过程中飞起的石子和其他杂物，以及车辆发生碰撞时产生的冲击力。

因此，汽车玻璃需要具备一定的抗冲击性，能够在碰撞后保持完整，避免玻璃碎片飞溅伤人。

4.阻燃性：汽车是一种易燃物品，如果玻璃发生火灾会产生大量有毒气体。

因此，汽车玻璃需要具备一定的阻燃性，能够在火灾发生时有效阻止火势蔓延，保护车内人员的安全。

5.热度调节：汽车玻璃还可以通过涂层来实现热度调节功能，常见的一种涂层是可以反射部分太阳光的金属氧化物涂层。

通过这种涂层，可以有效降低车内的温度，减少空调的使用，节约能源。

各种玻璃知识参数玻璃是一种无机非晶固体材料，具有乳白色或透明的外观。

它由氧化硅、氧化钠、氧化钙等物质熔融后快速冷却而成。

在制造过程中，加入不同的添加剂可以改变玻璃的特性，因此玻璃可以在不同的应用中具有不同的功能。

下面是一些关于玻璃的常见参数和知识：1.折射率：折射率是光线在玻璃中传播时的速度与在真空中传播时速度的比值，它决定了光线在玻璃中的传播方向和速度。

玻璃的折射率可以通过改变材料的成分来调节。

2.导热系数：导热系数是衡量材料传导热量的能力。

玻璃的导热系数相对较低，因此玻璃是一个良好的绝缘材料。

3.膨胀系数：膨胀系数是衡量材料热膨胀性能的参数。

玻璃的膨胀系数相对较低，因此在温度变化较大的环境中使用玻璃制成的物品不易发生形变。

4.硬度：硬度是衡量材料抵抗划痕和穿刺的能力的参数。

玻璃具有相对较高的硬度，因此能够抵抗一定程度的划伤和穿刺。

5.强度：强度是衡量材料抵抗外部应力的能力的参数。

玻璃的强度相对较低，容易破碎，特别是在受到冲击或扭曲时。

6.熔点：熔点是材料从固态转化为液态的温度。

玻璃的熔点较高，通常在1000°C以上。

7.透明度：透明度是衡量材料透光性能的参数。

玻璃具有良好的透明性，因此广泛应用于窗户、瓶子等制品中。

8.密度：密度是衡量材料质量与体积之间关系的参数。

玻璃的密度较大，一般在2.2至2.8克/立方厘米之间。

9.耐腐蚀性：玻璃具有良好的耐化学腐蚀性能，不易受酸、碱等化学物质侵蚀。

10.可塑性：玻璃在高温下可塑性较好，可以通过加热和成型等方式制成各种形状。

总之，玻璃是一种非常常见的材料，具有许多独特的特性和参数。

这些参数决定了玻璃在各种应用中的性能和用途。

通过了解这些参数，人们可以更好地理解玻璃的特性，并在实际应用中选择合适的玻璃产品。

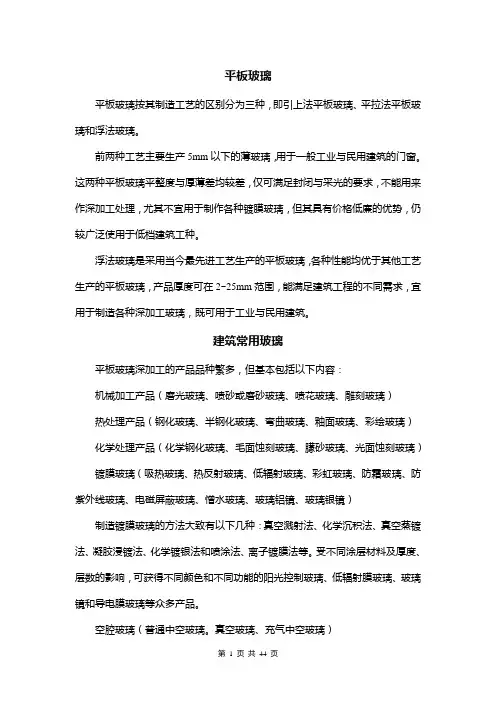

平板玻璃平板玻璃按其制造工艺的区别分为三种，即引上法平板玻璃、平拉法平板玻璃和浮法玻璃。

前两种工艺主要生产5mm以下的薄玻璃，用于一般工业与民用建筑的门窗。

这两种平板玻璃平整度与厚薄差均较差，仅可满足封闭与采光的要求，不能用来作深加工处理，尤其不宜用于制作各种镀膜玻璃，但其具有价格低廉的优势，仍较广泛使用于低档建筑工种。

浮法玻璃是采用当今最先进工艺生产的平板玻璃，各种性能均优于其他工艺生产的平板玻璃，产品厚度可在2~25mm范围，能满足建筑工程的不同需求，宜用于制造各种深加工玻璃，既可用于工业与民用建筑。

建筑常用玻璃平板玻璃深加工的产品品种繁多，但基本包括以下内容：机械加工产品（磨光玻璃、喷砂或磨砂玻璃、喷花玻璃、雕刻玻璃）热处理产品（钢化玻璃、半钢化玻璃、弯曲玻璃、釉面玻璃、彩绘玻璃）化学处理产品（化学钢化玻璃、毛面蚀刻玻璃、朦砂玻璃、光面蚀刻玻璃）镀膜玻璃（吸热玻璃、热反射玻璃、低辐射玻璃、彩虹玻璃、防霜玻璃、防紫外线玻璃、电磁屏蔽玻璃、憎水玻璃、玻璃铝镜、玻璃银镜）制造镀膜玻璃的方法大致有以下几种：真空溅射法、化学沉积法、真空蒸镀法、凝胶浸镀法、化学镀银法和喷涂法、离子镀膜法等。

受不同涂层材料及厚度、层数的影响，可获得不同颜色和不同功能的阳光控制玻璃、低辐射膜玻璃、玻璃镜和导电膜玻璃等众多产品。

空腔玻璃（普通中空玻璃。

真空玻璃、充气中空玻璃）夹层玻璃（PV膜片夹层玻璃、EN胶片夹层玻璃、饰物夹层玻璃、防弹玻璃、防盗玻璃、防火玻璃等）贴膜玻璃（防弹玻璃、镭射玻璃、遮阳绝热玻璃、贴花玻璃）着色玻璃（辐射着色玻璃、扩散着色玻璃）特殊技术加工玻璃（激光刻花玻璃、电子束加工玻璃、光致变色玻璃、电致变色玻璃、杀菌玻璃、自洁净玻璃、防霉除臭玻璃）：还可以将各种玻璃合理组合一、透明浮法玻璃特点表面平整：可达到抛光玻璃的标准；自然采光：可见光的透过率可接近90%；品种齐全：可满足大面积采光的要求。

厚度：2-25mm尺寸最大尺寸：3050*12500mm最小尺寸：500*700mm二、钢化玻璃钢化玻璃按生产方法可分为化学钢化法和物理钢化法两种。

玻璃参数大全范文1. 密度：玻璃的密度一般在2.2-2.8g/cm³之间，具体数值取决于玻璃的成分和制造工艺。

2.折射率：玻璃的折射率是指光线在玻璃中传播时的折射现象。

不同类型的玻璃折射率不同，一般在1.45-1.9之间。

3.热膨胀系数：玻璃的热膨胀系数是指玻璃在温度变化时的体积膨胀率。

一般情况下，玻璃的热膨胀系数为5-10×10⁻⁶/℃。

4.硬度：玻璃的硬度指的是玻璃抵抗划伤的能力，一般用摩氏硬度表示。

常见玻璃的摩氏硬度大约在5-7之间。

5.压缩强度：玻璃的压缩强度是指在压力下抵抗破碎的能力，一般用兆帕(MPa)表示。

不同类型的玻璃压缩强度不同，一般在500-1000MPa之间。

6.抗弯强度：玻璃的抗弯强度是指玻璃在外力作用下不发生破碎的能力，一般用兆帕(MPa)表示。

不同类型的玻璃抗弯强度不同，一般在50-200MPa之间。

7.热导率：玻璃的热导率是指热量在玻璃中传导的能力。

一般情况下，玻璃的热导率为0.8-1.5W/(m·K)。

8.热透过率：玻璃的热透过率是指玻璃对热辐射的传递能力。

不同类型的玻璃热透过率不同，一般在0.8-0.9之间。

9.声透过率：玻璃的声透过率是指玻璃对声波的透过能力。

不同类型的玻璃声透过率不同，一般在0.1-0.8之间。

10.导热系数：指材料导热的能力，一般用λ表示。

导热系数也称热传导系数，它是材料的一个物理量，用来衡量单位厚度和单位横截面面积上的热量通过该材料在单位时间内的传导量，一般用W/(m·K)表示。

11.耐热温度：玻璃的耐热温度是指玻璃能够耐受的最高温度。

不同类型的玻璃耐热温度不同，一般在500-1000℃之间。

12.化学稳定性：玻璃的化学稳定性是指玻璃在各种化学溶液中的稳定性。

一般情况下，玻璃具有较好的化学稳定性，可以耐受酸碱的侵蚀。

13.透光性：玻璃的透光性是指玻璃对可见光的透过能力。

一般情况下，玻璃具有较好的透光性，透过率高达80%以上。

常用晶体及光学玻璃折射率表Company number【1089WT-1898YT-1W8CB-9UUT-92108】注：n o 、n e 分别是晶体双折射现象中的“寻常光”的折射率和“非常光”的折射率。

资料来源：华东师大《光学教程》注：“苏联钻”，立方氧化锆钻石一般情况下，基础玻璃的折射率为—，而斜锆石的折射率为，锆英石的折射率为；SnO 2可以降低釉熔体的表面张力，且具有较高地折射率（） CR-39即折射率单体 有机高分子化学日开发出新型热固性树脂--------------------------------------------------------------------------------2004-7-28 9:04:29 来源：中国化工网日前，日本Nitto Denko Corp公司开发出一种折射系数为的芳香族热固性树脂，高于折射率的环氧树脂，且这种树脂的耐热性也比环氧树脂高30％。

该公司称，折射系数的提高是由于在其中添加了二氧化钛、二氧化锆及其它金属氧化物的纳米级粒子。

据介绍，这种树脂主要用途在电器领域，包括用于涂料中可提高白色发光二极管(LEDs)的发光率和吸光率，液晶显示器(LCDs)和其它显示器的防反射膜，以及在电荷耦合器件(CCDs)中作为微透镜使其能接受大量光等。

金红石型和锐钛矿型TiO2颜料的平均折射率分别为和，用来计算，氧化锌颜料的相对密度为 ~ ，吸油度量为10 ~ 25 g/100 g，折射率为 ~ 。

商业上98%颜料级硫化锌的相对密度为 ~ ，折射率为三氧化锑颜料的折射率约为，名称折射率透光范围蒸发温度(℃)蒸发源应用三氧化二铝550n200~50002000-2200 电子枪增透膜多层膜氟化铈 500nm300~5000 1429 钼，钽，电子枪增透膜、多层膜氧化铈 500nm400~16000 1950 电子枪增透膜冰晶石 500nm250~14000 1000 钼，钽，电子枪增透膜氧化铪 500nm230~7000 2500 电子枪紫外-近红外多层膜透明导电膜料500nm?400~800 1450 电子枪，Al2O3 透明导电膜氟化钙 1280~1400 钼，钽，钨增透膜氟化镁 550nm?130~7000 1300~1600 钼，钽，钨增透膜、多层膜氧化镁 500nm 200~8000 2000 电子枪多层膜锆钛混合物500nm?400~7000 2300 钨，电子枪增透膜氧化钪 500nm250~5000 2430 电子枪紫外多层膜二氧化硅 500nm200~2000 1600~2200 电子枪多层膜一氧化硅 550nm?600~8000 1200~1600 钼，钽，钨增透膜、保护膜五氧化二钽500nm400~7000 1950 电子枪增透膜一氧化钛 500nm400~12000 1700~2000 电子枪多层膜、分光膜二氧化钛 500nm400~12000 2200 电子枪增透膜、多层膜氧化钇 550nm400~8000 2500 电子枪增透膜、多层膜氧化锆 500nm250~7000 2500 电子枪增透膜、多层膜三氧化二钛500nm?400~12000 1800~2000 钽，钨电子枪增透膜、多层膜氟化镧 500nm?220~14000 1450 钼，电子枪增透膜硅 3000nm1000~9000 1500 电子枪红外膜锗 2000nm?1700~23000 1300~1500 电子枪，钨红外膜硒化锌 550nm600~15000 600~900 钼，钽，电子枪红外膜硫化锌 1200nm?400~14000 1100 钼，钽，电子枪多层膜氟化钇 200~15000 1100 钼红外膜、增透膜氟化镨 220~15000 1400~1600 钼，电子枪红外膜、增透膜氟化铝 500nm?200~8000 800~1000 电子枪，钼，钽紫外膜氟化铅 470nm220~9000 700~1000 铂紫外膜氧化钆 550nm 320~15000 2200 增透膜五氧化三钛500nm?400~12000 1750~2000）单晶具有优异的光折变性能具有高的自泵浦相位共轭反射钛酸钡（BaTiO3率和二波混频（光放大）效率，在光信息存储方面有巨大的潜在应用前景；同时它也是重要的衬底基片材料。

光学玻璃是一种用于制造光学元件（如透镜、棱镜、窗口等）的特殊玻璃。

它的参数决定了光学性能和适用范围。

以下是一些常见的光学玻璃参数及其详解：1. 折射率（Refractive Index）：折射率是光线从真空中进入玻璃时的折射比值。

它决定了光线在玻璃中传播的速度和方向。

不同类型的光学玻璃具有不同的折射率，一般在1.4到2.0之间。

2. 色散（Dispersion）：色散是光线经过光学玻璃时，不同波长的光被折射的程度不同，导致光的分散现象。

色散性能用于描述玻璃的色散效果，一般通过Abbe数来表示。

Abbe数越大，色散越小，即色差越小。

3. 热膨胀系数（Thermal Expansion Coefficient）：热膨胀系数表示光学玻璃随温度变化时的尺寸变化。

高热膨胀系数的玻璃对温度变化更敏感，可能导致光学元件的变形或破裂。

4. 导热系数（Thermal Conductivity）：导热系数表示光学玻璃传导热量的能力。

高导热系数的玻璃可以更好地散热，防止光学元件过热损坏。

5. 抗光蚀性（Optical Durability）：抗光蚀性表示光学玻璃抵抗环境中光蚀和化学侵蚀的能力。

高抗光蚀性的玻璃可以更长时间地保持光学性能。

6. 透过率（Transmittance）：透过率表示光线通过光学玻璃时的光强损失程度。

高透过率的玻璃可以提供更高的光传输效率。

这些参数对于光学元件的设计和应用非常重要。

根据具体的需求，选择合适的光学玻璃参数可以优化光学系统的性能和效果。

在选择光学玻璃时，一般会参考厂商提供的技术数据和规格表，以便选择适合的光学玻璃材料。

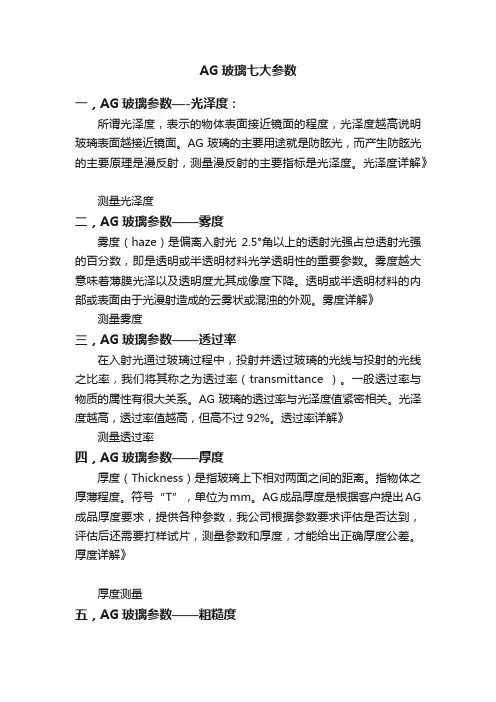

AG玻璃七大参数一，AG玻璃参数—-光泽度：所谓光泽度，表示的物体表面接近镜面的程度，光泽度越高说明玻璃表面越接近镜面。

AG玻璃的主要用途就是防眩光，而产生防眩光的主要原理是漫反射，测量漫反射的主要指标是光泽度。

光泽度详解》测量光泽度二，AG玻璃参数——雾度雾度（haze）是偏离入射光2.5°角以上的透射光强占总透射光强的百分数，即是透明或半透明材料光学透明性的重要参数。

雾度越大意味着薄膜光泽以及透明度尤其成像度下降。

透明或半透明材料的内部或表面由于光漫射造成的云雾状或混浊的外观。

雾度详解》测量雾度三，AG玻璃参数——透过率在入射光通过玻璃过程中，投射并透过玻璃的光线与投射的光线之比率，我们将其称之为透过率（transmittance ）。

一般透过率与物质的属性有很大关系。

AG玻璃的透过率与光泽度值紧密相关。

光泽度越高，透过率值越高，但高不过92%。

透过率详解》测量透过率四，AG玻璃参数——厚度厚度（Thickness）是指玻璃上下相对两面之间的距离。

指物体之厚薄程度。

符号“T”，单位为mm。

AG成品厚度是根据客户提出AG 成品厚度要求，提供各种参数，我公司根据参数要求评估是否达到，评估后还需要打样试片，测量参数和厚度，才能给出正确厚度公差。

厚度详解》厚度测量五，AG玻璃参数——粗糙度粗糙度（Ra），机械学名词。

在机械学中，粗糙度指加工表面上具有的较小间距和峰谷所组成的微观几何形状特性。

它是互换性研究的问题之一。

表面粗糙度一般是由所采用的加工方法和其他因素所形成的，零件表面的功用不同，所需的表面粗糙度参数值也不一样。

零件图上要标注表面粗糙度符号，用以说明该表面完工后须达到的表面特性。

粗糙度详解》测量粗糙度六，AG玻璃参数——颗粒跨度AG玻璃跨度就是玻璃蚀刻后，表面颗粒的直径大小。

我们可以设备用来观测AG玻璃颗粒就比较直观的看到颗粒形状，另外通过连接显示屏将AG玻璃表面颗粒放大图像呈现在显示屏上，用软件工具测试出颗粒跨度的大小（一般以微米为单位），通过图像观察AG玻璃表面颗粒跨度是否均匀。

解读玻璃的有关参数（光热性能）目前我们在工作中经常接触到有关玻璃性能的一些参数，为此我们编写这方面的资料，以求统一认识。

太阳光由可见光、红外线和紫外线三部分组成：280————380————780————2150（nm）紫外线可见光红外线所占比率：3% 44% 53%玻璃对这三种光的反射、吸收和透射量各自不同（参数的提法也不同）。

1，对于可见光来说（380—780nm）,玻璃对它的反射量、吸收量和透射量与可见光总通量的比率分别称为光反射率、光吸收率和光透射率。

用于表征玻璃的光学性能（以普通无色玻璃为例：光的反射率为0.07，光的吸收率为0.07，光的透射率为0.8）。

2，对于红外线来说，玻璃对他的反射量、吸收量和透射量与红外线的总通量称为能反射率、能吸收率和能透过率，用于表征玻璃的热学性能。

玻璃吸收了一部分红外光后，自身温度升高，会将吸收的能量向内外重新辐射，这就是所谓的二次辐射。

它们各自所占比率的大小取决于厚度和表面处理。

通常无色玻璃的能透过率较高，能反射率和能吸收率较低。

反射玻璃就是能反射率较低，而吸热玻璃则是能吸收率较高。

3，普通无色玻璃对紫外线有强烈的吸收作用，可达到50%，其它吸热、镀膜玻璃对紫外线的吸收作用更强，紫外线吸收率远大于紫外线反射率和紫外线透过率。

如夹层玻璃的紫外线吸收率接近100%。

近年来兴起的LOW-E玻璃，在冬季，它能反射室内的红外辐射，有利于室温的提高。

在夏季，它能反射太阳光中的红外光，不致室内的温度增高。

4，导热系数：定义是在稳定的传热条件下，1米厚的材料，两侧表面的温差为1度（K，℃），在一小时内通过1平方米面积传递的热量，单位为瓦/米•度（可以写为w/m•k）。

5，传热系数（常称为U值或K值）：在稳定的传热条件下，维护结构两侧空气的温差为1度（K，℃），1小时内通过1平方米面积传递的热量，单位为瓦/平方米•度（可写为W/㎡•K）.6，传热阻：是传热系数的倒数即R0=1/K，单位是平方米•度/瓦，即（㎡•k/w）。

常用玻璃参数范文物理性能主要包括密度、热膨胀系数、热导率、热传导率、硬度、折射率、透光率、导电率等。

密度是指材料的质量与体积的比值，常用单位是千克/立方米。

玻璃的密度一般为2.2-2.8千克/立方米，不同类型的玻璃密度有所差异。

热膨胀系数指物质在温度变化时长度变化的比例，常用单位是1/℃。

玻璃的热膨胀系数通常在8-10×10^-6/℃之间。

热导率是指单位时间内单位面积上的热量传导量与温度梯度之比，常用单位是瓦特/米·开尔文。

玻璃的热导率通常在1-1.2瓦特/米·开尔文之间。

硬度是指材料抵抗外力的能力，常用单位是洛氏硬度。

不同类型的玻璃有不同的硬度，常见的硬度范围为5-8级。

折射率是指光线从一种介质进入另一种介质时，发生折射的程度，常用单位是无单位。

玻璃的折射率通常在1.5-1.7之间。

透光率是指材料对光线透射的能力，通常用百分比表示。

玻璃的透光率较高，一般在80%以上。

导电率是指材料导电的能力，常用单位是西门子/米。

玻璃是一种绝缘材料，导电率很低。

化学性能主要包括耐酸碱性、耐腐蚀性、耐热性等。

耐酸碱性是指材料对酸、碱等化学物质的耐受能力。

大部分玻璃在常温下具有良好的耐酸碱性。

耐腐蚀性是指材料对腐蚀介质的抵抗能力。

一般情况下，玻璃具有较高的耐腐蚀性，不容易被化学物质腐蚀。

耐热性是指材料在高温环境下的稳定性。

大部分玻璃具有较高的耐热性，可以经受高温环境的作用。

以上是常用的玻璃参数，不同类型的玻璃具有不同的物理性能和化学性能，根据具体使用需求选择合适的玻璃材料。

平板玻璃3建筑常用玻璃 (3)一、透明浮法玻璃 (4)二、钢化玻璃 (4)三、磨砂玻璃 (6)四、中空玻璃 (6)五、夹层玻璃 (7)六、热弯玻璃 (7)七、本体着色玻璃－吸热玻璃 (8)八、彩釉玻璃 (8)九、镀膜玻璃 (8)十、LOW-E玻璃 (10)十一、XIR膜夹层玻璃（太阳能热反射环保夹层玻璃） 15十二、SOLAR-E玻璃 (16)十三、PET低辐射双中空玻璃 (16)十四、热镜中空玻璃 (18)十五、真空玻璃 (21)十六、超白玻璃（LOW-IRON） (23)十七、防火玻璃 (25)1、复合防火玻璃 (25)2、铯钾防火玻璃 (27)3、硼硅防火玻璃 (28)十八、防弹玻璃： (29)十九、蜂窝玻璃 (31)二十、丝网印刷玻璃 (31)二十一、槽形玻璃（U型玻璃） (32)二十二、光电玻璃 (32)二十三、自洁玻璃 (34)二十四、喷砂玻璃 (36)二十五、夹丝玻璃 (36)二十六、玻璃砖 (36)二十七、艺术玻璃 (37)二十八、其它新型玻璃 (38)1．利用太阳能发电的平板玻璃 (38)2．电致变色玻璃 (38)3．光致变色玻璃 (38)4．SUNERGY世界首创的硬镀膜多功能玻璃 (39)5．防静电和抗电磁波干扰玻璃 (39)6．天线玻璃 (39)7．自洁净玻璃 (39)8．蓄光玻璃 (39)9．折光玻璃 (39)10．防盗玻璃 (39)平板玻璃平板玻璃按其制造工艺的区别分为三种，即引上法平板玻璃、平拉法平板玻璃和浮法玻璃。

前两种工艺主要生产5mm以下的薄玻璃，用于一般工业与民用建筑的门窗。

这两种平板玻璃平整度与厚薄差均较差，仅可满足封闭与采光的要求，不能用来作深加工处理，尤其不宜用于制作各种镀膜玻璃，但其具有价格低廉的优势，仍较广泛使用于低档建筑工种。

浮法玻璃是采用当今最先进工艺生产的平板玻璃，各种性能均优于其他工艺生产的平板玻璃，产品厚度可在2~25mm范围，能满足建筑工程的不同需求，宜用于制造各种深加工玻璃，既可用于工业与民用建筑。

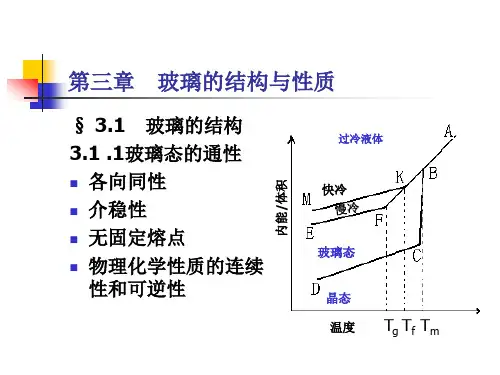

玻璃由硅酸盐矿物、氧化物等经加热、熔融、冷却成的一种无定形固态。

玻璃的结构理论，无规网络学说和微晶子学说一、玻璃结构理论玻璃的结构理论，与其它非晶态材料一样，主若是成立在无规网络学说和微晶子学说的基础上进展起来的。

非晶态材料无规网络及微晶子理论的提出，最先是扎哈里亚森(Zachariasen)(1932年)和列别捷夫(А.А.Лебедев)(1921年)从研究玻璃开始的。

至今，许多玻璃的微观结构正是通过这种理论观点并配合现代分析和实验手腕刻画出来的。

(一)玻璃结构的无规网络学说氧化物玻璃结构：由离子多面体（四面体或三角体）所组成，重复没有规律性。

一个氧最多同两个形成网络的正离子(M)，如B、Si、P等连接，正离子的配位数是3～4。

氧多面体顶角不规那么方向相连，通过“氧桥”搭成向三度空间进展的无规那么持续网络。

错误!未找到引用源。

如果玻璃中有R+(Na+、K+等)和R++(Ca++、Mg++等)网络改变离子氧化物，网络中桥氧被切断而显现非桥氧，R+、R++位于被切断的桥氧离子周围的网络外间隙中，也具有必然配位数。

错误!未找到引用源。

形成稳固网络结构知足的四条规那么：1.每一个氧离子应当不与超过两个阳离子相连。

2.氧多面体中，阳离子的配位数为4或更小。

即包围中心阳离子的氧离子数量是3～4。

3.氧多面体彼此共角而不共棱不共面。

4.形成持续空间结构网，要求多面体至少有三个顶角与相邻多面体共用。

玻璃的无规那么网络结构：随玻璃的不同组成和网络被切断的不同程度而异，能够是三维骨架，也能够是二维层状结构或一维链状结构，乃至是大小不等的环状结构，也可能多种不同结构共存。

近程范围能够有必然程度的规那么区域，反映了玻璃内部结构近程有序，远程无序的特点。

径向散布函数描述玻璃：错误!未找到引用源。

表出了M-O间的距离和从峰下面积得出该原子M的配位数平均为4，玻璃中近程有序部份约10～12A。

氧化物玻璃中的三种氧化物类型：网络形成剂SiO2、B2O3、P2O5、V2O5、As2O3、Sb2O3等；网络改变剂Na2O、K2O、CaO、MgO、BaO等；中间剂Al2O3、TiO2等(二)玻璃结构的微晶子学说列别捷夫晶子观点：带有点阵变形的有序排列分散在无定形介质中，且从晶子到无定形区的过渡是慢慢完成的，二者之间无明显界限。
