第4章 习题及答案第 四 章4.1(1)错误; (2)正确; (3)错误;(4)正确;(5)错误; (6)错误。
4.2(1)( B ) (2)(B )(3)( C ) (4)( C ) 4.3(a )存在反馈,电压串联负反馈。
111fof =≈==uuuu uuFA U U F特点:提高了输入电阻,降低了输出电阻,稳定了输出电压。
(b )无反馈。
(c )存在反馈,电压并联负反馈。
1211i o i o 2i o 2o f 11 1 R 1-R R R F R I U U U AR FI U A U I F uuuiiu-=≈==-=≈===特点:降低了输入电阻,也降低了输出电阻,稳定了输出电压。
(d )存在反馈,正反馈。
4.4 (a )存在负反馈,交直流共存,电压并联负反馈。
分析反馈系数和放大倍数均在交流通路中进行,所以直流电源交流接地;输入虚断,流入T1管的基极电流为0,基极虚地。
s fss uufuiiuR R R F R I U U U AR FI U A U I F -=≈==-=≈===11 1 R 1-i o s o i o f o f特点:降低了输入电阻,也降低了输出电阻,稳定了输出电压。
(b )存在负反馈,交直流共存,电流并联负反馈。
分析反馈系数和放大倍数均在交流通路中进行,所以直流电源交流接地;输出电流指三极管的射极电流、集电极电流与射极电流近似相等;输入虚断,流入T1管的基极电流为0,基极虚地。
s L s L s L uuiiiiR R R R R R F R I R R I U U AF I I A I I F )//(R R R )//(1)//( R R R 1R R R 42214i 4o i o 221i o 212of +=≈==+=≈=+==特点:降低了输入电阻,升高了输出电阻,稳定了输出电流。
4.5 存在负反馈,交流反馈,电流并联负反馈。
分析反馈系数和放大倍数均在交流通路中进行,所以直流电源交流接地;输出电流指三极管T2的集电极电流、射极电流与集电极电流近似相等;输入虚断,流入T1管的基极电流为0,基极虚地。
思考与练习答案第1章半导体器件一、填空题1.过热烧毁击穿2.单向导电性3.放大区截止区饱和区放大区4.发射结集电结放大区截止区饱和区5.100 2.5mA6.正偏反偏7.几~几十1.5〜3V8.光电反偏9.放大10.100 4mA11.集电极发射极12.⑴集电基发射(2)50 ⑶PNP13.电压电场效应14.结绝缘栅15.源极漏极16.控制极触发P N栅极反向维持二、选择题1. B2.B3.B A4.B5.C6.C7.A8. B9. B 10. B 11.B 12.C A B三、综合题1.图(a)“Ao = 6V;图(b)”Ao = 0V;图(C)U A0=12V;图(d)U A0=-6V2,两只稳压值不等的稳压管串联使用,有4种接法,结果分别为13. 5V、6. 7V、8. 2V、1.4V;两只稳压值不等的稳压管并联使用,有4种接法,只是得到的稳压值只有两种,结果为6V 和0. 7V;四、实训题1.答:⑴黑笔接的是万用表内部电源的正极,红笔接的是万用表内部电源的负极。
在万用表测得的阻值小的情况下,说明此时二极管外加的电压是正向电压(正向偏置),所以黑笔(电源正极)接的是二极管的正极,红笔接的是二极管的负极。
⑵若将红、黑笔对调后,万用表指示的方向与⑴相反,即阻值很大,近似为无穷大。
(3)如正向、反向电阻值均为无穷大,二极管内部为断路。
(4)如正向、反向电阻值均为零,二极管内部短路。
(5)如正向和反向电阻值接近,说明此时二极管已不具有单向导电的性能。
2.答:⑴基极 (2)基极NPN 型PNP 型第2章 三极管放大电路一、填空题1.静态 Q /BQ /CQ U BEQ U CEQ2.动态 输入信号 电源直流交流3.不失真地放大输入信号4.开路 短路 短路5.基极 射极 集电极6.相反7,同 减小 低提高8.截止失真减小饱和失真增大输入信号过大 9.截止饱和R B10.集电 共集电极11. 1电压 电流和功率 相同 12.共射组态 共集组态 共射组态 13.阻容耦合 变压器耦合直接耦合14.减小增大 15. 30 P A 3mA16. (1) 48u A,2.4mA, 5.2V,放大(2) 1000uA,50mA, 0V,饱和 (3) 10 V, 截止二、选择题1. C2. B3.B4. B5. A C6. C四、实训题 1.答:用万用表测量静态工作点/CQ 时,应选择万用表的电流挡位(具体挡位应根据被测电 路的参数来选择),将万用表串联接在电路中。
《电子技术基础》(中职电工类第5版)第4至7章试题及答案一.填空题:1.将交流电变换成直流的过程叫整流。
2.在单相桥式整流电路中,如果负载电流是20A,则流过每只晶体二极管的电流是10 A。
3.在输出电压平均值相等的情况下,三相半波整流电路中二极管承受的最高反向电压是三相桥式整流电路的2倍.4.整流二极管的冷却方式有自冷、风冷和水冷三种。
5.检查硅整流堆正反向电阻时,对于高压硅堆应用兆欧表。
6.三端可调输出稳压器的三端是指输入、输出和调整三端。
7.三端固定输出稳压器CW7812型号中的12表示为+12 V。
8.并联型稳压电路是直接利用稳压管电流的变化,并通过限流电阻的调压作用,达到稳压的目的。
9.用“1”表示低电平,“0”表示高电平,称为负逻辑。
10.由与、或、非三种基本门电路可以组合成复合门电路。
11.集电极开路门的英文编写为OC 门.12. TTL门电路输出端不允许直接接电源或接地。
13. CMOS 集成电路的多余输人端不能悬空_。
14.为有良好的静电屏蔽,CMOS集成电路应存在密闭容器中。
15.十进制数有16个数码,基数为16 。
16.将十进制数175转换成二进制数为(10101111)217.在数字电路中,逻辑变量的值只有 2 个。
18.四位二进制编码器有十个输入端2个输出端。
19. BCD码编码器能将二进制数码编成十进制代码。
20. 优先编码器当多个信号同时输入时,只对优先级别最高位的一个进行编码。
21. 8线-3线优先编码74LS148,有 8 个输入端,3个输出端。
22. 触发器有 2 个稳定状态。
23. JK触发器的逻辑功能为置1,置0,保持和翻转。
24. JK触发器中,若J=1 ,K= 1 则实现计数功能。
25.计数器还可以用来统计,定时、分频或者进行数字运算等。
26.计数器按计数趋势不同可分为加法、减法和可逆计数器。
27.模数转换器通常要经过采样、保持、量化和编码四步完成。
28.晶闸管的电流参数有通态平均电流和维持电流等。
第一章概论本章要求学生了解控制系统的基本概念、研究对象及任务,了解系统的信息传递、反馈和反馈控制的概念及控制系统的分类,开环控制与闭环控制的区别;闭环控制系统的基本原理和组成环节。
学会将简单系统原理图抽象成职能方块图。
例1 例图1-1a 为晶体管直流稳压电源电路图。
试画出其系统方块图。
例图1-1a 晶体管稳压电源电路图解:在抽象出闭环系统方块图时,首先要抓住比较点,搞清比较的是什么量;对于恒值系统,要明确基准是什么量;还应当清楚输入和输出量是什么。
对于本题,可画出方块图如例图1-1b。
例图1-1b 晶体管稳压电源方块图本题直流稳压电源的基准是稳压管的电压,输出电压通过R和4R分压后与稳压管的电3压U比较,如果输出电压偏高,则经3R和4R分压后电压也偏高,使与之相连的晶体管基极w电流增大,集电极电流随之增大,降在R两端的电压也相应增加,于是输出电压相应减小。
c反之,如果输出电压偏低,则通过类似的过程使输出电压增大,以达到稳压的作用。
例2 例图1-2a为一种简单液压系统工作原理图。
其中,X为输入位移,Y为输出位移,试画出该系统的职能方块图。
解:该系统是一种阀控液压油缸。
当阀向左移动时,高压油从左端进入动力油缸,推动动力活塞向右移动;当阀向右移动时,高压油则从右端进入动力油缸,推动动力活塞向左移动;当阀的位置居中时,动力活塞也就停止移动。
因此,阀的位移,即B点的位移是该系统的比较点。
当X向左时,B点亦向左,而高压油使Y向右,将B点拉回到原来的中点,堵住了高压油,Y的运动也随之停下;当X向右时,其运动完全类似,只是运动方向相反。
由此可画出如例图1-2b的职能方块图。
例图1-2a 简单液压系统例图1-2b 职能方块图1.在给出的几种答案里,选择出正确的答案。
(1)以同等精度元件组成的开环系统和闭环系统,其精度比较为_______ (A )开环高; (B )闭环高; (C )相差不多; (D )一样高。
(2)系统的输出信号对控制作用的影响 (A )开环有; (B )闭环有; (C )都没有; (D )都有。
第7章直流稳压电源7.1 本章主要知识点7.1.1 整流电路整流电路的作用是将交流电(正弦或非正弦)变换为单方向脉动的直流电,完成这一任务主要是靠二极管的单向导电作用,因此二极管是构成整流电路的核心元件。
常用整流电路如表7.1所示,应重点掌握单相桥式整流电路。
整流电路研究的主要问题是输出电压的波形以及输出电压的平均值U o(即输出电压的直流分量大小),均列于表7.1中。
表中还列出了各种整流电路的二极管中流过的电流平均值I D和二极管承受的最高反向电压U DRM,它们是选择二极管的主要技术参数。
变压器副边电流的有效值I2是选择整流变压器的主要指标之一。
分析整流电路工作原理的依据是看哪个二极管承受正向电压,三相桥式整流电路是看哪个二极管阳极电位最高或阴极电位最低,决定其是否导通。
分析时二极管的正向压降及反向电流均可忽略不计,即可将二极管视作理想的单向导电元件。
表7.1 各种整流电路性能比较表7.1.2 滤波电路滤波电路的作用是减小整流输出电压的脉动程度,滤波通常是利用电容或电感的能量存储功能来实现的。
最简单的滤波电路是电容滤波电路,滤波电容C 与负载电阻R L 并联,其特点是: (1)输出电压的脉动大为减小,并且电压较高。
半波整流:2o U U =全波整流:2o 2.1U U =(2)输出电压在负载变化时波动较大,只适用于负载较轻且变化不大的场合,一般要求时间常数满足:C R L =τ≥2)5~3(T(3)二极管导通时间缩短,电流峰值大,容易损坏二极管。
(4)单相半波整流时二极管承受的最高反向电压增大一倍,为:2DRM 22U U =除了电容滤波电路以外,还有电感滤波电路以及由电容和电感或电阻组成的LC 、CLC π型、CRC π型等复合滤波电路。
电感滤波电路的输出电压较低,一般2o 9.0U U =,峰值电流很小,输出特性较平坦,负载改变时,对输出电压的影响也较小,适用于负载电压较低、电流较大以及负载变化较大的场合,缺点是制作复杂、体积大、笨重,且存在电磁干扰。
第4章 稳压电源一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错)1.直流电源是一种将正弦信号转换为直流信号的波形变换电路。
( )2.直流电源是一种能量转换电路,它将交流能量转换为直流能量。
( )3.在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
( ) 因此,它们的整流管的平均电流比值为2:1。
( )4.若U 2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
( )5.当输入电压U I 和负载电流I L 变化时,稳压电路的输出电压是绝对不变的。
( )6.一般情况下,开关型稳压电路比线性稳压电路效率高。
( )7.整流电路可将正弦电压变为脉动的直流电压。
( )8.电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。
( )9.在单相桥式整流电容滤波电路中,若有一只整流管断开,输出电压平均值变为原来的一半。
( ) 10对于理想的稳压电路,△U O /△U I =0,R o =0。
( )11线性直流电源中的调整管工作在放大状态,开关型直流电源中的调整管工作在开关状态。
( ) 12因为串联型稳压电路中引入了深度负反馈,因此也可能产生自激振荡。
( ) 13在稳压管稳压电路中,稳压管的最大稳定电流必须大于最大负载电流; ( ) 而且,其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
( )二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1.在单相桥式整流滤波电路中,已知变压器副边电压有效值U 2为10V ,23T C R L (T 为电网电压的周期)。
测得输出电压平均值U O (A V )可能的数值为 A.14V B.12V C.9V D.4.5V选择合适答案填入空内。
第一章测试1【单选题】(10分)稳压二极管只有工作在()区才能够起稳定电压的作用。
A.不确定B.反向击穿区C.正向导通区D.反向截止区2【单选题】(10分)已知某晶体管处于放大状态,测得其三个极的电位分别为6V、9V和6.3V,则6V所对应的电极为()。
A.基极B.不确定C.集电极D.发射极3【判断题】(10分)二极管两端加上正向电压就一定会导通。
A.错B.对4【判断题】(10分)PNP管放大电路中,UCC的极性为负,说明发射结反偏,集电结正偏。
A.错B.对5【判断题】(10分)如果晶体管的集电极电流大于它的最大允许电流ICM,则该管立刻被击穿。
A.错B.对6【判断题】(10分)晶体管工作在截止区的条件是发射结反偏,集电结反偏。
A.错B.对7【判断题】(10分)二极管若工作在反向击穿区,一定会被击穿。
A.对B.错8【判断题】(10分)PN结具有电流放大作用。
A.错B.对9【判断题】(10分)截止状态的三极管,发射结、集电结均加反向偏置电压。
A.对B.错10【判断题】(10分)在P型半导体中,当温度升高时,自由电子浓度会增加,而空穴浓度保持不变。
A.对B.错第二章测试1【单选题】(10分)某多级放大电路由两个参数相同的单级放大电路组成,在组成它的单级放大电路的截止频率处,放大倍数下降了()dB 。
A.B.3C.6D.0.7072【单选题】(10分)某电压放大电路输出端接500Ω负载电阻时输出电压为5V,接1.5kΩ负载电阻时输出电压为7.5V,该放大电路的输出电阻为()Ω。
A.100B.1100C.1000D.5003【单选题】(10分)某运算放大器的开环增益为80dB,上限截止频率为8Hz,把它接成同相比例放大电路后电路的放大倍数为100,则此电路的上限截止频率为()Hz。
A.80B.800C.100D.80004【判断题】(10分)计算多级放大电路的增益时,总增益等于每级电路开路增益的积。
A.对B.错5【单选题】(10分)放大电路的输入电阻越大,从信号源索取的电流就()。

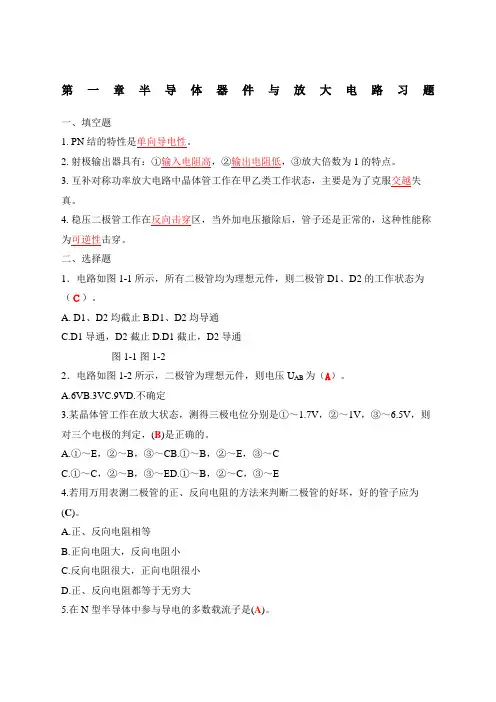

第一章半导体器件与放大电路习题一、填空题1.PN结的特性是单向导电性。
2.射极输出器具有:①输入电阻高,②输出电阻低,③放大倍数为1的特点。
3.互补对称功率放大电路中晶体管工作在甲乙类工作状态,主要是为了克服交越失真。
4.稳压二极管工作在反向击穿区,当外加电压撤除后,管子还是正常的,这种性能称为可逆性击穿。
二、选择题1.电路如图1-1所示,所有二极管均为理想元件,则二极管D1、D2的工作状态为(C)。
A.D1、D2均截止B.D1、D2均导通C.D1导通,D2截止D.D1截止,D2导通图1-1图1-22.电路如图1-2所示,二极管为理想元件,则电压U AB为(A)。
A.6VB.3VC.9VD.不确定3.某晶体管工作在放大状态,测得三极电位分别是①~1.7V,②~1V,③~6.5V,则对三个电极的判定,(B)是正确的。
A.①~E,②~B,③~CB.①~B,②~E,③~CC.①~C,②~B,③~ED.①~B,②~C,③~E4.若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏,好的管子应为(C)。
A.正、反向电阻相等B.正向电阻大,反向电阻小C.反向电阻很大,正向电阻很小D.正、反向电阻都等于无穷大5.在N型半导体中参与导电的多数载流子是(A)。
A.自由电子B.空穴C.正离子D.负离子6.当温度升高时,晶体管的穿透电流I CEO(A)。
A.增大B.减小C.不变D.无法确定7.对于三极管放大作用的实质,下列说法正确的是(D)。
A.三极管可以把小能量放大成大能量B.三极管可以把小电流放大成大电流C.三极管可以把小电压放大成大电压D.三极管用较小的电流控制较大的电流8.由共射极放大电路组成的两级阻容耦合放大电路,若将第二级换成射极输出器,则第一级的电压放大倍数将(A)。
A.增大B.减小C.不变D.为零9.电路如图1-3所示,设D Z1的稳定电压为6V,D Z2的稳定电压为12V,设稳压管的正向压降为0.7V,则输出电压U o等于(B)。
第3章直流稳压电源复习练习题一、填空题1.桥式整流和单相半波整流电路相比,在变压器副边电压相同的条件下,电路的输出电压平均值高了一倍;若输出电流相同,就每一整流二极管而言,则电路的整流平均电流大了一倍,采用电路,脉动系数可以下降很多。
2.在电容滤波和电感滤波中,滤波适用于大电流负载,滤波的直流输出电压高。
3. 电容滤波的特点是电路简单,较高,脉动较小,但是较差,有电流冲击。
4. 电容滤波的特点是电路简单,输出电压较高,较小,但是外特性较差,有冲击。
5.电容滤波的特点是电路简单,输出电压较高,脉动较小,但是较差,有冲击。
6.电容滤波的特点是电路简单,输出电压较高,较小,但是外特性较差,有冲击。
7.对于LC滤波器,越高,电感越大,滤波效果越好。
8. 对于LC滤波器,频率越高,越大,滤波效果越好。
9.对于LC滤波器,频率越高,电感越大,滤波效果越好,但其大,而受到限制。
10.集成稳压器W7812输出的是,其值为12伏。
11.集成稳压器W7912输出的是,其值为12伏。
12.单相半波整流的缺点是只利用了,同时整流电压的脉动较大。
为了克服这些缺点一般采用。
13.单相半波整流的缺点是只利用了,同时整流电压的。
为了克服这些缺点一般采用全波整流电路。
14.单相半波整流的缺点是只利用了电源的半个周期,同时整流电压的。
为了克服这些缺点一般采用。
15.稳压二极管需要串入 _才能进行正常工作。
16.单相桥式整流电路中,负载电阻为100Ω,输出电压平均值为10V,则流过每个整流二极管的平均电流为_ _A。
17由理想二极管组成的单相桥式整流电路(无滤波电路),其输出电压的平均值为9V,则输入正弦电压有效值应为。
18.单相桥式整流、电容滤波电路如图所示。
已知R L=100 ,U2=12V,估算U0为。
19.单相桥式整流电路(无滤波电路)输出电压的平均值为27V,则变压器副边的电压有效值为。
20.单相桥式整流电路中,流过每只整流二极管的平均电流是负载平均电流的___。
《电子技术基础与技能》(张金华主编)习题答案《电子技术基础与技能》(主编:张金华)各章复习与考工模拟题答案第1章二极管及其应用一、判断题1.? 2.× 3.× 4.× 5.? 6.? 二、选择题 1.B 2.D 3.C 4.C 5.A三、综合题 1.UAB=0 UAB=6V 2. uIRL3.亮亮 4.(1)桥式整流电容滤波(2)u1 u2 C S + RL T u2 + UL(3)UL=0.9U2 (4)UL=1.2U2- 第2章三极管及放大电路基础一、判断题 1.? 2.× 3.× 二、选择题 1.C 2.A 3.C 三、填空题1.正偏电压反偏电压 2.各电极电流极间电压 3.高低略小于1 4.20dB 四、综合题 1. 2.uiu0ui + + R1 VT1 VT2 1.01mA 5mA ?=100 ?=50 R4 R3 u0 - - 3.(a)饱和失真一般调节偏置电阻R b,使其阻值减小。
(b)截止失真一般调节偏置电阻R b,使其阻值增大。
(c)饱和与截止失真减小输入信号的幅度或更换三极管。
第三章常用放大器一、判断题 1.? 2.× 3.× 4.× 5.× 二、选择题 1.C 2.A3.B 4.C 5.D 6.B三、综合题 1.u0=8(uI2-uI1) 2. u0 2 t-2 -6 3.TDA2030各引脚功能: 1脚-正相输入端 2脚-反向输入端 3脚-负电源输入端 4脚-功率输出端 5脚-正电源输入端。
TDA2030极限参数:参数名称电源电压输入电压差分输入电压峰值输出电流耗散功率工作结温存储结温第四章直流稳压电源一、判断题 1.× 2.× 3.× 4.? 5.× 二、填空题 1.负载输出2.78×× 79×× 输出为正12V的集成稳压器输出为负12V的集成稳压器3.(UZ=14V)14 15 14 4 10 三、综合题极限值±22 VS(电源电压)±15 3.5 20 -40―+150 -40―+150 单位 V V A W00C C 1.稳压电路的作用是使输出直流电压基本不受电网电压和负载变化的影响,从而获得足够的稳定性。
第1章 半导体器件的特性1.1知识点归纳1.杂质半导体与PN 结在本征半导体中掺入不同杂质就形成N 型和P 型半导体。
半导体中有两种载流子,自由电子和空穴,载流子因浓度而产生的运动成为扩散运动,因电位差而产生的运动成为漂移运动。
在同一种本征半导体基片上制作两种杂质半导体,在它们的交界面上,上述两种运动达到动态平衡,就形成了PN 结。
其基本特性是单向导电性。
2.半导体二极管一个PN 结引出电极后就构成了二极管,加上正向偏压时形成扩散电流,电流与电压呈指数关系,加反向电压时,产生漂移电流,其数值很小。
体现出单向导电性。
3晶体管晶体管具有电流放大作用,对发射极正向偏置集电极反向偏置时,从射区流到基区的非平衡少子中仅有很少部分与基区的多子复合,形成基极电流B I ,而大部分在集电结外电场作用下形成漂移电流C I ,体现出B I 对C I 的控制,可将C I 视为B I 控制的电流源。
晶体管有放大、饱和、截止三个工作区域。
4.场效应管场效应管是电压控制器件,它通过栅-源电压的电场效应去控制漏极电流,因输入回路的PN 结处于反向偏置或输入端处于绝缘状态因此输入电阻远大于晶体管。
场效应管局又夹断区(即截止区)、横流区(即线性区)和可比阿安电阻区三个工作区域。
学完本章后应掌握:1.熟悉下列定义、概念和原理:自由电子与空穴,扩散与漂移,复合,空间电荷区,PN 结,耗尽层,导电沟道,二极管单向导电性,晶体管和场效应管的放大作用及三个工作区域。
2.掌握二极管、稳压管、晶体管,场效应管的外特性,主要参数的物理意义。
1.2习题与思考题详解1-1试简述PN 结的形成过程。
空间电荷压,阻挡层,耗尽层和势垒压等名称是根据什么特性提出来的。
答:PN 结的形成过程:当两块半导体结合在一起时,P 区的空穴浓度高于N 区,于是空穴将越过交界面由P 区向N 区扩散;同理,N 区的电子浓度高于P 区,电子越过交界面由N 区向P 区扩散。
多子由一区扩散到另一区时,形成另一区的少子并与该区的多子复合,因此,在交界面的一侧留下带负电荷的受主离子,另一侧留下带正电荷的施主离子。
第1章 电路的基本知识1.1 电路的概念(1)略(2)电路通常由电源、负载和中间环节(导线和开关)等部分组成。
A .电源的作用:将其他形式的能转换成电能。
B .负载的作用:将电能转换成其他形式的能。
C .中间环节的作用:传递、分配和控制电能。
1.2 电路中的主要物理量(1)零、负电位、正电位(2)3、1.5、3、1.5、0、3(3)-7,-51.3 电阻(1)3∶4(2)查表1.3,知锰铜合金的电阻率⋅Ω⨯=-7104.4ρm根据Sl R ρ=,得43.1104.41021.0376=⨯⨯⨯==--ρRS l m 1.4 欧姆定律(1)电动势、内压降(2)当R =∞ 时,电路处于开路状态,其特点是电路中电流为零,电源端电压等于电源电动势;当R =0时,电路处于短路状态,其特点是短路电流极大,电源端电压等于0。
(3)22.01000220===R U I A 由于22.0=I A=220mA 50>mA ,故此人有生命危险。
1.5 电功与电功率(1)25401000===P W t h (2)略(3)31680072002.0220=⨯⨯==UIt W J思考与练习一、判断题1.√2. ×3. √4. ×5. √6. ×7. ×8. √9. ×二、选择题1. C2. C3. B4. B5. B6. B7. C8. B三、填空题1.正、相反; 2.参考点; 3.负极、正极; 4.高、低、低、高; 5.材料、长度、横截面积、 S l R ρ=; 6.1800、±5%; 7.220 四、计算题1.5510=-=-=b a ab V V U V10)5(5=--=-=c b bc V V U V15)5(10=--=-=c a ac V V U V15-=-=ac ca U U V2.2.012024===t Q I A Ω===202.04I U R 3.(1)210100220=+=+=r R E I A (2)2001002=⨯==IR U V(3)20102=⨯==Ir U r V4.(1)8804220=⨯==UI P W(2)15840001800880=⨯==Pt W J(3)1440018005.0422=⨯⨯==Rt I Q J(4)1569600144001584000=-=-=Q W E J第2章 直流电路的分析与计算2.1 电阻的连接(1)5.04211===R U I A 10205.022=⨯==IR U V1210221=+=+=U U U V(2)由于12221221R R R U R U P P == 故142820101212=⨯==P R R P W(3)(a )Ω==343R R ab(b )Ω=⨯==++++=32043535)()(R R R R R R R R R ab (c )Ω===1444R R ab (d )R R R R R R R R ab ++++=)2()2(Ω=⨯==53245858R 2.2 基尔霍夫定律(1)5、3、6、3(2)假设2I 、3I 的方向和回路绕行方向如图2.1所示,依基尔霍夫定律,知:2332213311321E R I R I E R I R I I I I =+=+=+128038050008.0008.0322332=+=+⨯=+I R I I I I即 解得 图2.1 作业测评2电路图0245.02=I A=24.5mA0325.03=I A=32.5mAΩ=3842R2.3 电压源与电流源的等效变换(1)rE I s =、不变、并、r I E s =、不变、串 (2)(a )把两个电压源等效变换为电流源,如图2.2(a ')所示。
第四章功率变换电路题3.4.1一双电源互补对称电路如图题3.4.1所示,设已知V CC =12V ,R L =16Ω,v I 为正弦波。
求:(1)在三极管的饱和压降V CES 可以忽略不计的条件下,负载上可能得到的最大输出功率Pom=?;(2)每个管子允许的管耗P Cm 至少应为多少?(3)每个管子的耐压|V (BR)CEO |应大于多少?图题3.4.1解:(1)负载上可能得到的最大输出电压幅度V om =12V(W 5.416212222=⨯==L om omR V P ) (2)(W)9.02.0(max)==om CM p P ∴CM P ≥0.9W (3)CEO BR V )(≥24V题3.4.2在图题3.4.2所示的OTL 功放电路中,设R L =8Ω,管子的饱和压降|VCES |可以忽略不计。
若要求最大不失真输出功率(不考虑交越失真)为9W ,则电源电压V CC 至少应为多大?(已知v i 为正弦电压。
) 图题3.4.2解:W 982)21(2)21(22(max)=⨯==CC L CC om V R V PV CC =24(V)∴电源电压V CC 至少24V题3.4.3OTL 放大电路如图题3.4.3所示,设T 1、T 2特性完全对称,v i 为正弦电压,V CC =10V ,R L =16Ω。
试回答下列问题:(1)静态时,电容C 2两端的电压应是多少?调整哪个电阻能满足这一要求? (2)动态时,若输出电压波形出现交越失真,应调整哪个电阻?如何调整?(3)若R 1=R 3=1.2k Ω,T 1、T 2管的β=50,|V BE |=0.7V,Pcm=200mW,假设D 1、D 2、R 2中任意一个开路,将会产生什么后果?图题3.4.3解:(1)静态时,电容C 2两端的电压应为5V 。
调整R 1、R 3,可调整上、下两部分电路的对称性,从而使C 2两端电压为5V 。
(2)若出现交越失真,应调大R 2,使b 1b 2间电压增大,提供较大的静态电流。
第四章稳压调压电路一、填空题1、(4-1,低)一个直流电源必备的4个环节是变压、、和。
2、(4-1,低)最简单的稳压电路是带的稳压电路,3、(4-1,低)稳压电路的作用是保持的稳定,不受电网电压和变化的影响.4、(4-1,低)稳压电路的作用就是在和变化时,保持输出电压基本不变。
5、(4-1,中)负载电阻R L越,滤波电容C越,电容滤波的效果越好。
6、(4-1,中)单相桥式整流电路二极管两端承受的最大反向电压U DRM= U2。
7、(4-1,难)桥式整流电路,若VD2接反了,则输出。
8、(4-1,中)桥式整流电路,若VD1管开路,则输出。
9、(4-2,低)三端固定式集成稳压器的负载改变时,其输出电压值(a.变化、b不变)。
10、(4-2,低)三端可调式集成稳压器的3个引出端是输入端、、。
11、(4-3,中)将单相半波整流电路中的二极管换成晶闸管,即构成单相半波整流主电路。
12、(4-2,中)开关式稳压电路具有功耗、效率等特点。
13、(4-1,中)稳压过程实质上是通过(a.正反馈,b.负反馈)使输出电压保持稳定的过程。
14、(4-3,低)电压对晶闸管的导通起控制作用。
15、(4-1,低)硅稳压管稳压电路中的电容起作用。
16、(4-1,低)硅稳压管的击穿是(a.可逆的,b.不可逆)。
17、(4-1,低)稳压管的选择是根据(a.输入电压,b.输出电压)的要求。
18、(4-2,中)三端集成稳压器的输出端并接的电容是为了消除可能产生的。
19、(4-1,中)为解决硅稳压管电路存在的问题常采用直流稳压电路。
20、(4-3,中)单向晶闸管的导通条件是,,其关断条件为。
二、选择题1、(4-1,低)整流的目的是。
A、将正弦波变方波B、将交流变直流C、将高频信号变成低频信号D、将微弱信号变强大信号2、(4-1,中)在桥式整流电路中,若其中一个二极管开路,则输出。
A、只有半周波形B、为全波波形C、无波形且变压器或整流管可能烧坏D、有波形但波长不确定3、(4-1,低)直流稳压电源中滤波电路的目的是。
第4章 稳压电源一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错)1.直流电源是一种将正弦信号转换为直流信号的波形变换电路。
( )2.直流电源是一种能量转换电路,它将交流能量转换为直流能量。
( )3.在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
( ) 因此,它们的整流管的平均电流比值为2:1。
( )4.若U 2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
( )5.当输入电压U I 和负载电流I L 变化时,稳压电路的输出电压是绝对不变的。
( )6.一般情况下,开关型稳压电路比线性稳压电路效率高。
( )7.整流电路可将正弦电压变为脉动的直流电压。
( )8.电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。
( )9.在单相桥式整流电容滤波电路中,若有一只整流管断开,输出电压平均值变为原来的一半。
( ) 10对于理想的稳压电路,△U O /△U I =0,R o =0。
( ) 11线性直流电源中的调整管工作在放大状态,开关型直流电源中的调整管工作在开关状态。
( ) 12因为串联型稳压电路中引入了深度负反馈,因此也可能产生自激振荡。
( ) 13在稳压管稳压电路中,稳压管的最大稳定电流必须大于最大负载电流; ( ) 而且,其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
( ) 二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论) 1.在单相桥式整流滤波电路中,已知变压器副边电压有效值U 2为10V ,23TC R L(T 为电网电压的周期)。
测得输出电压平均值U O (A V )可能的数值为 A.14V B.12V C.9V D.4.5V 选择合适答案填入空内。
(1)正常情况U O (A V )≈ ; (2)电容虚焊时U O (A V )≈ ; (3)负载电阻开路时U O (A V )≈ ;(4)一只整流管和滤波电容同时开路,U O (A V )≈ 。
2.选择合适答案填入空内。
(1)整流的目的是 。
A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波A. 输出电压约为2U DB. 变为半波直流C. 整流管将因电流过大而烧坏(3)直流稳压电源中滤波电路的目的是。
A.将交流变为直流B.将高频变为低频C.将交、直流混合量中的交流成分滤掉(4)滤波电路应选用。
A.高通滤波电路B. 低通滤波电路C. 带通滤波电路3.选择合适答案填入空内。
(1)若要组成输出电压可调、最大输出电流为3A的直流稳压电源,则应采用。
A. 电容滤波稳压管稳压电路B. 电感滤波稳压管稳压电路C. 电容滤波串联型稳压电路D. 电感滤波串联型稳压电路(2)串联型稳压电路中的放大环节所放大的对象是。
A. 基准电压B. 采样电压C. 基准电压与采样电压之差(3)开关型直流电源比线性直流电源效率高的原因是。
A. 调整管工作在开关状态B. 输出端有LC滤波电路C. 可以不用电源变压器(4)在脉宽调制式串联型开关稳压电路中,为使输出电压增大,对调整管基极控制信号的要求是。
A. 周期不变,占空比增大 B. 频率增大,占空比不变C. 在一个周期内,高电平时间不变,周期增大三、计算题1.在图3.1所示稳压电路中,已知稳压管的稳定电压U Z为6V,最小稳定电流I Zmin为5mA,最大稳定电流I Zmax为40mA;输入电压U I为15V,波动范围为±10%;限流电阻R为200Ω。
(1)电路是否能空载?为什么?(2)作为稳压电路的指标,负载电流I L的范围为多少?图3.12.电路如图3.2所示。
合理连线,构成5V的直流电源。
图3.23电路如图3.3所示,变压器副边电压有效值为2U2。
(1)画出u2、u D1和u O的波形;(2)求出输出电压平均值U O(A V)和输出电流平均值I L(A V)的表达式;(3)二极管的平均电流I D(A V)和所承受的最大反向电压U Rmax的表达式。
图3.3图3.34.电路如图3.4所示,变压器副边电压有效值U21=50V,U22=20V。
试问:(1)输出电压平均值U O1(A V)和U O2(A V)各为多少?(2)各二极管承受的最大反向电压为多少?图3.45.电路图3.5所示。
(1)分别标出u O1和u O2对地的极性;(2)u O1、u O2分别是半波整流还是全波整流?(3)当U21=U22=20V时,U O1(A V)和U O2(A V)各为多少?(4)当U21=18V,U22=22V时,画出u O1、u O2的波形;并求出U O1(A V)和U O2(A V)各为多少?图 3.56电路如图3.6所示,已知稳压管的稳定电压为6V,最小稳定电流为5mA,允许耗散功率为240mW;输入电压为20~24V,R1=360Ω。
试问:(1)为保证空载时稳压管能够安全工作,R2应选多大?(2)当R2按上面原则选定后,负载电阻允许的变化范围是多少?图3.67分别判断图3.7所示各电路能否作为滤波电路,简述理由。
图3.78电路如图3.8所示,已知稳压管的稳定电压U Z =6V ,晶体管的U BE =0.7V ,R 1=R 2=R 3=300Ω,U I =24V 。
判断出现下列现象时,分别因为电路产生什么故障(即哪个元件开路或短路)。
(1)U O ≈24V ; (2)U O ≈23.3V ;(3)U O ≈12V 且不可调; (4)U O ≈6V 且不可调;(5)U O 可调范围变为6~12V 。
图 3.89电路如图3.9所示,设A 5.1'O 'I =≈I I ,晶体管T 的D EB U U ≈,R 1=1Ω,R 2=2Ω,I D >>I B 。
求解负载电流I L 与'O I 的关系式。
图3.910在图3.10所示电路中,R1=240Ω,R2=3kΩ;W117输入端和输出端电压允许范围为3~40V,输出端和调整端之间的电压U R为1.25V。
试求解:(1)输出电压的调节范围;(2)输入电压允许的范围;图3.1011两个恒流源电路分别如图3.11(a)(b)所示。
(1)求解各电路负载电流的表达式;(2)设输入电压为20V,晶体管饱和压降为3V,b-e间电压数值│U BE│=0.7V;W7805输入端和输出端间的电压最小值为3V;稳压管的稳定电压U Z=5V;R1=R=50Ω。
分别求出两电路负载电阻的最大值。
图 3.1112试分别求出图3.12所示各电路输出电压的表达式。
图 3.12第4章直流稳压电源习题答案一、 是非题1× 2√ 3√ × 4√ 5)× 6√ 7√ 8√ 9×10√ 11√ 12√ 13)× √ 二、选择题1(1)B (2)C (3)A (4)D 2.(1)A (2)C (3)C (4)B 3.(1)D (2)C (3)A (4)A 三、计算题 1.解:(1)由于空载时稳压管流过的最大电流mA 40mA 5.52max Z Zax Im max max D Z ==-==I RU U I I R > 所以电路不能空载。
(2)根据m ax L Im in m in D Z I RU U I Z--=,负载电流的最大值mA 5.32m in D Im in m ax L Z =--=I RU U I Z根据m in L Im ax m ax D Z I RU U I Z--=,负载电流的最小值mA 5.12m ax D Im ax m in L Z =--=I RU U I Z所以,负载电流的范围为12.5~32.5mA 。
2. 解:1接4,2接6,5接7、9,3接8、11、13,10接12,图T3.2所示。
图T3.23.解:(1)全波整流电路,波形如解图T3.3所示。
(2)输出电压平均值U O (AV )和输出电流平均值I L (AV )为 29.0U(3)二极管的平均电流I D (A V )和所承受的最大反向电压U R 为D R L220.45,2U I U U R ≈=图T3.3 图T3.5 4. 解:(1)两路输出电压分别为U O1≈0.45(U 21+U 22)=31.5V U O2≈0.9U 22=18V (2)D 1的最大反向电压 V 99)(22221R ≈+U U U >D 2、D 3的最大反向电压 V 572222R ≈U U > 5解:(1)均为上“+”、下“-”。
(2)均为全波整流。
(3)U O1(A V )和U O2(A V )为 U O1(A V )=-U O2(A V )≈0.9U 21=0.9U 22=18V (4)u O1、u O2的波形如解图T3.5所示。
它们的平均值为 U O1(A V )=-U O2(A V )≈0.45U 21+0.45U 22=18V 6 解:R 1中的电流和稳压管中的最大电流为I Z ZM mA mA 1max 139~5040R Z ZU U PI I R U -=≈== (1)为保证空载时稳压管能够安全工作 Ω=-=600)(max max 12Z R ZI I U R(2)负载电流的最大值 m A 24min 2min 1Lmax =-=Z R R I I I I -负载电阻的变化范围 Lmin Lmin Lmax250ZU R R I ==Ω=∞7.解:图(a )、(b )所示电路可用于滤波,图(c )所示电路不能用于滤波。
串联在整流电路的输出和负载之间。
因为电容对直流分量的电抗很大、对交流分量的电抗很小,所以在滤波电路中应将电容并联在整流电路的输出或负载上。
8.解:(1)T 1的c 、e 短路; (2)R c 短路; (3)R 2短路;(4)T 2的b 、c 短路; (5)R 1短路9解:因为E C 2'O 2'I 2D 1E D EB I I R I R I R I R I U U ≈≈≈≈≈,,,I C ≈I E ,所以 ''C O L O A 2211(1) 4.5R R I I I I R R ≈⋅≈+⋅= 10解:(1)输出电压的调节范围 V 9.1625.1)1(REF 12O ~=+≈U R R U (2)输入电压取值范围V25.41 V 20m ax 12Om in Im ax m in 12m ax O Im in ≈+=≈+=U U U U U U11解:(1)设图 3.11(b )中W7805的输出电压为‘O U 。
