分析的基础。
基尔霍夫定律
包括节点电流定律和回 路电压定律，是解决复
杂电路问题的关键。
叠加定理
用于分析多个电源共同 作用下的电路情况。
戴维南定理
将复杂电路等效为简单 电路，便于分析。
电压与电流分析
电压
表示电场中电势差的大小，是推动电流流动 的能量。
电流的流向
由高电位流向低电位。
电流
电荷在电场中的定向移动，形成电流。
放大电路的工作原理
通过调整晶体管的基极、集电极和发 射极的电压，控制电流的大小，实现 信号的放大。
放大电路的分析方法
静态分析法
分析电路在直流工作点附 近的性能，计算静态工作 点。
动态分析法
分析电路在交流信号作用 下的性能，计算析法
通过图形直观地表示电路 的工作状态和性能，如波 形图、相频图和幅频图等 。
开电子技术的支持。
工业领域
在自动化生产、电机控制、电 力电子等领域，电子技术也得
到了广泛应用。
消费电子领域
各种电子产品如电视、音响、 手机等都离不开电子技术的支
持。
电子技术的发展趋势
集成化
智能化
随着半导体工艺的不断进步，电子器件的 尺寸越来越小，集成度越来越高。
人工智能和物联网技术的发展，使得电子 设备具备了更强的智能化功能，能够实现 自主感知、决策和控制。
电容
总结词
电容是储存电荷的元件，具有隔直流通交流的特性。
详细描述
电容由两块导电板中间夹绝缘介质构成，其电容量取决于两板之间的距离、正对 面积以及介质的介电常数。电容在电路中用于滤波、耦合、旁路和调谐等作用。 常见的电容类型包括电解电容、陶瓷电容和薄膜电容等。
电感
基尔霍夫定律
包括节点电流定律和回 路电压定律，是解决复
杂电路问题的关键。
叠加定理
用于分析多个电源共同 作用下的电路情况。
戴维南定理
将复杂电路等效为简单 电路，便于分析。
电压与电流分析
电压
表示电场中电势差的大小，是推动电流流动 的能量。
电流的流向
由高电位流向低电位。
电流
电荷在电场中的定向移动，形成电流。
放大电路的工作原理
通过调整晶体管的基极、集电极和发 射极的电压，控制电流的大小，实现 信号的放大。
放大电路的分析方法
静态分析法
分析电路在直流工作点附 近的性能，计算静态工作 点。
动态分析法
分析电路在交流信号作用 下的性能，计算析法
通过图形直观地表示电路 的工作状态和性能，如波 形图、相频图和幅频图等 。
开电子技术的支持。
工业领域
在自动化生产、电机控制、电 力电子等领域，电子技术也得
到了广泛应用。
消费电子领域
各种电子产品如电视、音响、 手机等都离不开电子技术的支
持。
电子技术的发展趋势
集成化
智能化
随着半导体工艺的不断进步，电子器件的 尺寸越来越小，集成度越来越高。
人工智能和物联网技术的发展，使得电子 设备具备了更强的智能化功能，能够实现 自主感知、决策和控制。
电容
总结词
电容是储存电荷的元件，具有隔直流通交流的特性。
详细描述
电容由两块导电板中间夹绝缘介质构成，其电容量取决于两板之间的距离、正对 面积以及介质的介电常数。电容在电路中用于滤波、耦合、旁路和调谐等作用。 常见的电容类型包括电解电容、陶瓷电容和薄膜电容等。
电感
电工基础第五版第四章ppt课件
强度越小。
ห้องสมุดไป่ตู้
精选课件
8

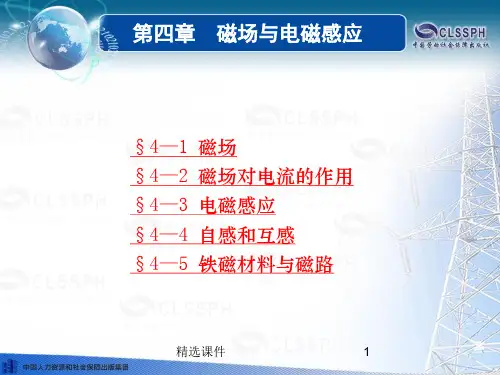

第四章 磁场与电磁感应
2.磁通
设在磁感应强度为B 的匀强磁场中,有一个与磁场方 向垂直的平面,面积为S,则把B与S 的乘积定义为穿过这 个面积的磁通量，简称磁通。用Φ 表示磁通,则有
精选课件
9
第四章 磁场与电磁感应
平面与B垂直
平面与B不垂直 磁通
如果磁场不与所讨论的平面垂直,则应以这个平面在垂直
b点以后的部分近似平坦,这表明即使再增大线圈中的电流
I,Φ 也已近似不变了,铁心磁化到这种程度称为磁饱和。
a点到b点是一段弯曲的部分,称为曲线的膝部。这表明从未饱 和到饱和是逐步过渡的。
精选课件
52
磁化曲线
第四章 磁场与电磁感应
各种电器的线圈中,一般都装有铁心以获得较强的磁场。 为了尽可能增强线圈中的磁场,还常将铁心制成闭合的 形状,使磁感线沿铁心构成回路。
高频感应炉冶炼金属 家用电磁炉示意图
精选课涡件流的利用
43
第四章 磁场与电磁感应
单层铁心涡流损耗大 多层铁心涡流损耗小 采用多层铁心减小涡流损耗
精选课件
44
第四章 磁场与电磁感应
二、互感器 互感器有两个或两个以上绕组,它利用互感原理使交流
电从一个绕组传向另一个(或几个)绕组,以实现电能或信号的 “隔空” 传递。
通电直导体 间的电磁力
第四章 磁场与电磁感应
三、磁场对通电线圈的作用 磁场对通电矩形线圈的作用是电动机旋转的基本原理。
直流电动机的原理
磁电式仪表的结构
精选课件
磁1场8 对通电线圈的作用
第四章 磁场与电磁感应
磁悬浮列车
磁悬浮原理
ห้องสมุดไป่ตู้
精选课件
8
第四章 磁场与电磁感应
2.磁通
设在磁感应强度为B 的匀强磁场中,有一个与磁场方 向垂直的平面,面积为S,则把B与S 的乘积定义为穿过这 个面积的磁通量，简称磁通。用Φ 表示磁通,则有
精选课件
9
第四章 磁场与电磁感应
平面与B垂直
平面与B不垂直 磁通
如果磁场不与所讨论的平面垂直,则应以这个平面在垂直
b点以后的部分近似平坦,这表明即使再增大线圈中的电流
I,Φ 也已近似不变了,铁心磁化到这种程度称为磁饱和。
a点到b点是一段弯曲的部分,称为曲线的膝部。这表明从未饱 和到饱和是逐步过渡的。
精选课件
52
磁化曲线
第四章 磁场与电磁感应
各种电器的线圈中,一般都装有铁心以获得较强的磁场。 为了尽可能增强线圈中的磁场,还常将铁心制成闭合的 形状,使磁感线沿铁心构成回路。
高频感应炉冶炼金属 家用电磁炉示意图
精选课涡件流的利用
43
第四章 磁场与电磁感应
单层铁心涡流损耗大 多层铁心涡流损耗小 采用多层铁心减小涡流损耗
精选课件
44
第四章 磁场与电磁感应
二、互感器 互感器有两个或两个以上绕组,它利用互感原理使交流
电从一个绕组传向另一个(或几个)绕组,以实现电能或信号的 “隔空” 传递。
通电直导体 间的电磁力
第四章 磁场与电磁感应
三、磁场对通电线圈的作用 磁场对通电矩形线圈的作用是电动机旋转的基本原理。
直流电动机的原理
磁电式仪表的结构
精选课件
磁1场8 对通电线圈的作用
第四章 磁场与电磁感应
磁悬浮列车
磁悬浮原理
电子技术基础第五版模拟部分通用课件康华光
爆米花噪声
由材料缺陷或晶体缺陷引起的噪声。
噪声的抑制方法
增加信号幅度
通过增加信号幅度，降低相对噪声影 响。
滤波
通过使用滤波器滤除特定频率范围的 噪声。
接地
良好的接地可以减少电磁干扰和地线 噪声。
屏蔽
使用屏蔽材料隔离电路和电子设备， 减少外部噪声的影响。
失真的产生与抑制方法
非线性失真
由于电路元件的非线性特性引起的失真，如放大器的增益饱和。
解调技术
解调是将加载在高频载波信号上的低 频信号分离出来的过程。解调技术包 括鉴频、鉴相和鉴幅。
信号的滤波技术
滤波器类型
滤波器根据其频率响应特性可分为低通滤波器、高通滤波器、带通滤波器和带 阻滤波器。
滤波器设计
滤波器的设计需要考虑其传递函数、阻抗比、衰减特性、群时延特性等参数， 以达到所需的信号处理效果。
03
模拟集成电路基础
模拟集成电路的基本概念
模拟集成电路
由模拟元件构成的电路，用于处理连续变化的模拟信号。
模拟信号
表示物理量连续变化的信号，如声音、温度、压力等。
模拟集成电路的特点
具有高精度、低噪声、低失真等特点，广泛应用于信号处理、通信 、测量等领域。
模拟集成电路的工艺技术
半导体工艺
基于半导体材料（如硅、 锗）的制造工艺，包括外 延、氧化、扩散、光刻、 刻蚀等。
集成电路的分类
按工艺技术可分为薄膜集 成电路和厚膜集成电路。
集成电路的封装
将芯片与外部电路连接起 来的封装形式，包括直插 式封装、表面贴装等。
模拟集成电路的设计流程
元器件选择
选择合适的元件， 包括电阻、电容、 电感等。
版图绘制
将电路设计转化为 版图，为制造提供 依据。
由材料缺陷或晶体缺陷引起的噪声。
噪声的抑制方法
增加信号幅度
通过增加信号幅度，降低相对噪声影 响。
滤波
通过使用滤波器滤除特定频率范围的 噪声。
接地
良好的接地可以减少电磁干扰和地线 噪声。
屏蔽
使用屏蔽材料隔离电路和电子设备， 减少外部噪声的影响。
失真的产生与抑制方法
非线性失真
由于电路元件的非线性特性引起的失真，如放大器的增益饱和。
解调技术
解调是将加载在高频载波信号上的低 频信号分离出来的过程。解调技术包 括鉴频、鉴相和鉴幅。
信号的滤波技术
滤波器类型
滤波器根据其频率响应特性可分为低通滤波器、高通滤波器、带通滤波器和带 阻滤波器。
滤波器设计
滤波器的设计需要考虑其传递函数、阻抗比、衰减特性、群时延特性等参数， 以达到所需的信号处理效果。
03
模拟集成电路基础
模拟集成电路的基本概念
模拟集成电路
由模拟元件构成的电路，用于处理连续变化的模拟信号。
模拟信号
表示物理量连续变化的信号，如声音、温度、压力等。
模拟集成电路的特点
具有高精度、低噪声、低失真等特点，广泛应用于信号处理、通信 、测量等领域。
模拟集成电路的工艺技术
半导体工艺
基于半导体材料（如硅、 锗）的制造工艺，包括外 延、氧化、扩散、光刻、 刻蚀等。
集成电路的分类
按工艺技术可分为薄膜集 成电路和厚膜集成电路。
集成电路的封装
将芯片与外部电路连接起 来的封装形式，包括直插 式封装、表面贴装等。
模拟集成电路的设计流程
元器件选择
选择合适的元件， 包括电阻、电容、 电感等。
版图绘制
将电路设计转化为 版图，为制造提供 依据。
电子技术基础(模拟部分)第五版课件(全部)
值，k为正整数。
end
2.1 集成电路运算放大器
2.2 理想运算放大器
2.3 基本线性运放电路
2.4 同相输入和反相输入放大电 路的其他应用
§引 言
➢在半导体制造工艺的基础上，把整个电路中元器 件制作在一块硅基片上，构成特定功能的电子电路， 称为集成电路。简单来说，集成电路是把元器件和 连接导线全部制作在一小块硅片上而成的电路。
• 电容利用PN结结电容，一般不超过几十pF。需要大 电容时，通常在集成电路外部连接。不能制电感，级 与级之间用直接耦合；
• 二极管用三极管的发射结代。比如由NPN型三极管 短路其中一个PN结构成。
运算放大器外形图
2.1 集成电路运算放大器
1. 集成电路运算放大器的内部组成单元
集成运算放大器是一种高电压增益，高输入电阻和 低输出电阻的多级直接耦合放大电路。
(+60μV,+12V)
Avo=2×105
解：取a点（+60μV,+12V）， b点（60μV,-12V），连接a、b两点得ab线 段，其斜率Avo=2×105, ∣vP-vN∣<60 μV时，电路工作在线性区； ∣vPvN∣>60 μV，则运放进入非线性区。 运放的电压传输特性如图所示。
(-60μV,-12V)
输入输出回路没有公共端
1.5 放大电路的主要性能指标
1. 输入电阻
Ri
vt it
1.5 放大电路的主要性能指标
2. 输出电阻
vt
R o
vs 0,RL
it
注意：输入、输出电阻为交流电阻
1.5 放大电路的主要性能指标
3. 增益
反映放大电路在输入信号控制下，将供电电源能量
end
2.1 集成电路运算放大器
2.2 理想运算放大器
2.3 基本线性运放电路
2.4 同相输入和反相输入放大电 路的其他应用
§引 言
➢在半导体制造工艺的基础上，把整个电路中元器 件制作在一块硅基片上，构成特定功能的电子电路， 称为集成电路。简单来说，集成电路是把元器件和 连接导线全部制作在一小块硅片上而成的电路。
• 电容利用PN结结电容，一般不超过几十pF。需要大 电容时，通常在集成电路外部连接。不能制电感，级 与级之间用直接耦合；
• 二极管用三极管的发射结代。比如由NPN型三极管 短路其中一个PN结构成。
运算放大器外形图
2.1 集成电路运算放大器
1. 集成电路运算放大器的内部组成单元
集成运算放大器是一种高电压增益，高输入电阻和 低输出电阻的多级直接耦合放大电路。
(+60μV,+12V)
Avo=2×105
解：取a点（+60μV,+12V）， b点（60μV,-12V），连接a、b两点得ab线 段，其斜率Avo=2×105, ∣vP-vN∣<60 μV时，电路工作在线性区； ∣vPvN∣>60 μV，则运放进入非线性区。 运放的电压传输特性如图所示。
(-60μV,-12V)
输入输出回路没有公共端
1.5 放大电路的主要性能指标
1. 输入电阻
Ri
vt it
1.5 放大电路的主要性能指标
2. 输出电阻
vt
R o
vs 0,RL
it
注意：输入、输出电阻为交流电阻
1.5 放大电路的主要性能指标
3. 增益
反映放大电路在输入信号控制下，将供电电源能量
《电子技术基础》教学课件PPT
－
不论是N型半导体还是P型半导体，其中的多子和少子的 移动都能形成电流。但是，由于多子的数量远大于少子的 数量，因此起主要导电作用的是多数载流子。
注意：
掺入杂质后虽然形成了N型或P型半导体，但整个半 导体晶体仍然呈电中性。
一般可近似认为多数载流子的数量与杂质的浓度相等。
P型半导体中的空穴多于自由电子，是否意味着带正电？
光敏性——半导体受光照后，其导电能力大大增强；
热敏性——受温度的影响，半导体导电能力变化很大；
掺杂性——在半导体中掺入少量特殊杂质，其导电 能力极大地增强；
半导体材料的独特性能是由其内部的导电机理所决定的。
3. 本征半导体
最常用的半导体为硅(Si)和锗(Ge)。它们的共同特征是四价 元素，即每个原子最外层电子数为4个。
原子核
＋
导体的特点：
内部含有大量的自由电子
（2） 绝缘体
绝缘体的最外层电子数一般为6~8个，且距原子核较近，因此受原子核的束缚力较强而不易挣脱其束缚。 常温下绝缘体内部几乎不存在自由电子，因此导电能力极差或不导电。 常用的绝缘体材料有橡胶、云母、陶瓷等。
原子核
＋
绝缘体的特点：
1. 半导体中少子的浓度虽然很低 ，但少子对温度非常敏感，因此温度对半导体器件的性能影响很大。而多子因浓度基本上等于杂质原子的掺杂浓度，所以说多子的数量基本上不受温度的影响。
4. PN结的单向导电性是指：PN结正向偏置时，呈现的电阻很小几乎为零，因此多子构成的扩散电流极易通过PN结；PN结反向偏置时，呈现的电阻趋近于无穷大，因此电流无法通过被阻断。
半导体的导电机理与金属导体导电机理有本质上的区别： 金属导体中只有自由电子一种载流子参与导电；而半导体中 则是由本征激发产生的自由电子和复合运动产生的空穴两种 载流子同时参与导电。两种载流子电量相等、符号相反，电 流的方向为空穴载流子的方向即自由电子载流子的反方向。
电子技术基础(数字部分 第五版 康华光)华中科大课件第四章节
A0 A0 1 A1 A1 1
& Y1 Y1 & Y2 Y2 & Y3 Y3
7
4.4.2 译码器/数据分配器 (b) 74HC138(74LS138)集成译码器
E3
Y0
E2
Y1
E1
Y2
74HC138 Y3
Y4
A0
Y5
A1
Y6
A2
Y7
示意框图
A0 1 A1 2 A2 3
E1 4
E2 5 E3 6
Y7 7 GND 8
译码器的应用
1、已知下图所示电路的输入 信号的波形试画出译码器输E
出的波形。
A
+5V
E3
Y0
E
E2
Y1
E1
Y2
74HC138 Y3
Y4
A B C
A0 A1 A2
Y5 Y6 Y7
B
Y0 C
Y1 Y0
Y2 Y1
Y3 Y4
Y5
Y2 Y3
Y6 Y4
Y7 Y5
Y6
Y7 12
4.4.2 译码器/数据分配器
3、用译码器实现逻辑函数。 当E3 =1 ，E2 = E1 = 0时
&
Y6
&
&
Y7
8个译码 输出端
9
4.4.2 译码器/数据分配器
74HC138集成译码器功能表
输
入
输
出
E3 E 2 E 1 A2 A1 A0 Y 0 Y 1 Y 2 Y 3 Y 4 Y 5 Y 6 Y 7
×H××××HHHHHHHH ×XH×××HHHHHHHH L×××××HHHHHHHH HL L L L L LHHHHHHH HL L L LHHLHHHHHH HL L LHLHHLHHHHH HL L LHHHHHLHHHH HL LHL LHHHHLHHH HL LHLHHHHHHLHH HL LHHLHHHHHHLH HL LHHHHHHHHHHL
数字电子技术基础课件阎石主编第五版第四章
当S1=1, S2=0, S3 =0（即S=1）时，可得输出
Y0 ( A2 A1A0 ) m0 Y1 ( A2 A1A0 ) m1 Y2 ( A2 A1A0 ) m2
Y4 ( A2 A1A0 ) m4 Y5 ( A2 A1A0 ) m5 Y6 ( A2 A1A0 ) m6
Y3 ( A2 A1A0 ) m3
c
d
BCD－七段显示译码器
A3-A0: 输入数
据
Ya
A3
Yb
A2 A1
译 码
Yc
Yd Ye
器
Yf
A0
Yg
a f gb e dc
要设计的七段显示译码器
十进制数 A3A2A1A0 Ya Yb Yc Yd Ye Yf Yg 显示字形 0 0000 1 1 1 1 1 1 0 0 1 0001 0 1 1 0 0 0 0 1 2 0010 1 1 0 1 1 0 1 2 3 0011 1 1 1 1 0 0 1 3 4 0100 0 1 1 0 0 1 1 4 5 0101 1 0 1 1 0 1 1 5 6 0110 0 0 1 1 1 1 1 6 7 0111 1 1 1 0 0 0 0 7 8 1000 1 1 1 1 1 1 1 8 9 1001 1 1 1 0 0 1 1 9
例4.3.1：试用两片74LS148组成16线－4线优先编码器。
优先权 最高
A15 ～ A8 均无信号时，才允许对A7 ～ A0 输入信号编码。
1 1 1 10 1 0 1 1
0 10 0
11 1
1
0
1
1
(1)片处于编码状态,(2)片被封锁。
11 11 11 11 1 10 10 10 1 0
《电子技术基础(第五版)》电子课件第四章教程文件
V相 uV 2U2 sin(t 2π / 3) V相电位最高，V2导通
在t2～t3时间内 uL=uV
W相 uW 2U2 sin(t 2π / 3) W相电位最高，V3导通 在t3～t4时间内 uL=uW

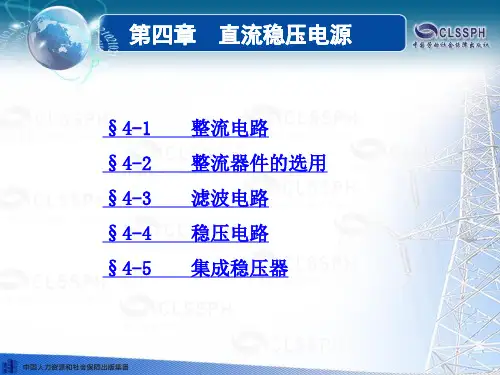

第四章 直流稳压电源
（2）有关计算公式
1） 整流输出电压平均值
UL 1.17U2
2） 二极管平均电流
t
2 3
t
o uD
o1
2U2
2 3
t
2 3
t
第四章 直流稳压电源
简化画法
+
~
u2
iL
+ RL uL
习惯画法
第四章 直流稳压电源
二、三相整流电路
1、三相半波整流电路
（1）电路组成和工作原理
当输出功率较 大时，若采用 单相整流电路
必然会造成三相 电网的不平衡
t1
t2
t3
t4
uL 共阳极接法
第四章 直流稳压电源
3、整流二极管的主要参数
（1）反向工作峰值电压URWM
2U 2
o iF=iL
o uD
o
2U 2
2 3 t 2 3 t 2 3 t 2 3 t
第四章 直流稳压电源
2、单相桥式整流电路
（1） 工作原理
输入正半周
V4 u1 u2
V3
V1
RL
V2
输入负半周
V4
V1
u1
u2
V3
V2
iL + uL
iL +
RLuL
u2
2U 2
o
2U2 uL
o
iF=iL
数电课件康华光电子技术基础-数字部分(第五版)完全
只读存储器是一种只能写入一次数据的存储器，写入后数据无法修改或删除。
ROM的优点是可靠性高、集成度高、功耗低等。
ROM的分类：根据编程方式的不同，可以分为掩膜编程ROM和紫外线擦除编程ROM。
RAM的分类
根据存储单元的连接方式不同，可以分为静态随机存取存储器（SRAM）和动态随机存取存储器（DRAM）。
门电路的定义
门电路的分类
门电路的作用
根据工作原理和应用领域，门电路可分为与门、或门、非门、与非门、或非门等。
门电路在数字电路中起到信号传输、逻辑控制和状态转换等作用。
03
02
01
CMOS（Complementary Metal-Oxide Semiconductor）门电路采用互补晶体管实现逻辑运算，具有低功耗和高可靠性的特点。
发展趋势
随着微电子技术和计算机技术的不断发展，数字电路正朝着高速、高可靠性、低功耗、微型化的方向发展。同时，随着物联网、云计算、大数据等新兴技术的兴起，数字电路的应用领域将进一步拓展。
PART
02
数字逻辑基础
REPORTING
逻辑变量只有0和1两种取值，表示真和假、开和关等对立的概念。
逻辑变量
包括逻辑与、逻辑或、逻辑非等基本逻辑运算，以及与非、或非、异或等常用逻辑运算。
详细描述
THANKS
感谢观看
REPORTING
公式化简法
利用卡诺图的特点，通过圈0和填1的方式对逻辑函数进行化简。
卡诺图化简法
利用吸收律对逻辑函数进行化简，如A+A↛B=A+B。
吸收法
将多个相同或相似的项合并为一个项，如A+AB=A。
合并法
PART
03
《电子技术基础(第五版)》电子课件第四章
~
+ u2
C1
C2
RL
L 对交流感抗很大
RLC- 型滤波电路
第四章 直流稳压电源
四、电子滤波电路
R
RC-π型滤波电路中，R越大，滤波效果越好， + 但同时在R上产生的电压损失也越大.
+ ui RP -
V C1 C2 C2 C1
++
RLRL uo uo -
解决思路：
当三极管工作在放大状态时，c与e间的直流电 阻RCE较小，而交流电阻rce却很大.
t1
t2
t3
t4
uL 共阳极接法
采用三相整流电 路
T 一个周期出现三个波头
自然换相点
第四章 直流稳压电源
L + - u R
L
T
N
K
V1 V2 V3
T L1 L2 L3
N
-
RL
+
K V4 V5 V6
L1 L2 L3 二次相电压有效值为 U相 V相 W相
U V W
iL
U V W
共阴极接法 U 2 ，其表达式为： U相电位最高，V1导通 在t1～t2时间内 uL=uU
(１)尽管交流电压的大小和方向随时间不断变 化，但只要二极管正极的电位高于负极的电位，二 极管就导通，导通后流过负载的电流方向是不变的， 负载上得到的是脉动的直流电. (２)若需负的直流电源，电路形式同上，只需 把其中的二极管的两个管脚极性颠倒一下即可.
返回章目录
第四章 直流稳压电源
§4-2
整流器件的选用
解:
整流二极管的工作电流 变压器二次绕组的相电压
IF
1 450 150 A 3 IL 3
《数字电子技术基础》第五版课件第四章_组合逻辑电路
《数字电子技术基础》第五版

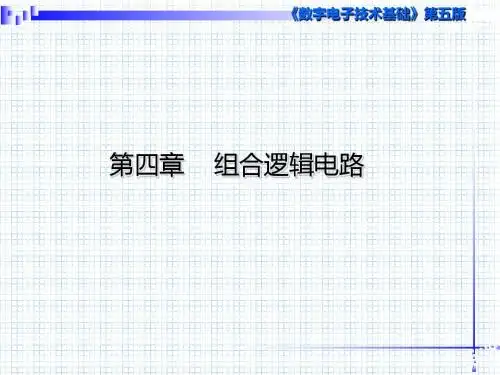

第四章
组合逻辑电路
《数字电子技术基础》第五版

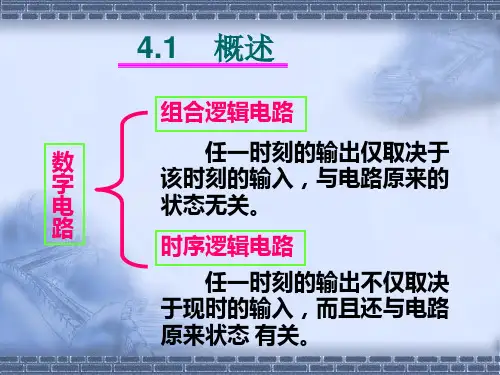

4.1概述
一、组合逻辑电路的特点 1. 从功能上 2. 从电路结构上
任意时刻的输出仅 取决于该时刻的输入
不含记忆（存储） 元件
《数字电子技术基础》第五版
二、逻辑功能的描述
a1 a2
组合逻辑 电路
y1
y2
an
ym
组合逻辑电路的框图
《数字电子技术基础》第五版
电路功 能描述
穷 举 法
例：设计一个楼上、楼下开关的控制逻辑电路
来控制楼梯上的路灯，使之在上楼前，用楼下 开关打开电灯，上楼后，用楼上开关关灭电灯； 或者在下楼前，用楼上开关打开电灯，下楼后， 用楼下开关关灭电灯。 1 设楼上开关为A，楼下开关为B，灯泡为Y。并 设A、B闭合时为1，断开时为0；灯亮时Y为1， 灯灭时Y为0。根据逻辑要求列出真值表。
《数字电子技术基础》第五版
利用无关项化简，得：
Y2 I 4 I 5 I 6 I 7 Y1 I 2 I 3 I 6 I 7 Y0 I1 I 3 I 5 I 7
二、优先编码器
• 特点：允许同时 输入两个以上的 编码信号，但只 对其中优先权最 高的一个进行编 码。
逻辑图 8 线 -3 线 优 先 编 码 器
I7 Y2 ≥1 & Y1 ≥1
《数字电子技术基础》第五版
Y0 ≥1 &
• 设计一个监视交通信号灯状态的逻辑电路
R A G
如果信号灯 出现故障， Z为1
Z
《数字电子技术基础》第五版
设计举例：
1. 抽象 • 输入变量: 红（R）、黄（A）、绿（G） • 输出变量： 故障信号（Z） 2. 写出逻辑表达式
第四章
组合逻辑电路
《数字电子技术基础》第五版
4.1概述
一、组合逻辑电路的特点 1. 从功能上 2. 从电路结构上
任意时刻的输出仅 取决于该时刻的输入
不含记忆（存储） 元件
《数字电子技术基础》第五版
二、逻辑功能的描述
a1 a2
组合逻辑 电路
y1
y2
an
ym
组合逻辑电路的框图
《数字电子技术基础》第五版
电路功 能描述
穷 举 法
例：设计一个楼上、楼下开关的控制逻辑电路
来控制楼梯上的路灯，使之在上楼前，用楼下 开关打开电灯，上楼后，用楼上开关关灭电灯； 或者在下楼前，用楼上开关打开电灯，下楼后， 用楼下开关关灭电灯。 1 设楼上开关为A，楼下开关为B，灯泡为Y。并 设A、B闭合时为1，断开时为0；灯亮时Y为1， 灯灭时Y为0。根据逻辑要求列出真值表。
《数字电子技术基础》第五版
利用无关项化简，得：
Y2 I 4 I 5 I 6 I 7 Y1 I 2 I 3 I 6 I 7 Y0 I1 I 3 I 5 I 7
二、优先编码器
• 特点：允许同时 输入两个以上的 编码信号，但只 对其中优先权最 高的一个进行编 码。
逻辑图 8 线 -3 线 优 先 编 码 器
I7 Y2 ≥1 & Y1 ≥1
《数字电子技术基础》第五版
Y0 ≥1 &
• 设计一个监视交通信号灯状态的逻辑电路
R A G
如果信号灯 出现故障， Z为1
Z
《数字电子技术基础》第五版
设计举例：
1. 抽象 • 输入变量: 红（R）、黄（A）、绿（G） • 输出变量： 故障信号（Z） 2. 写出逻辑表达式
最新《电子技术基础》电子教案教学讲义ppt课件
2．1．1、共发射极基本放大电路
三极管处于放大状态时必须满足发射结 正向偏置、集电结反向偏置的外部条件， 对三极管放大电路来说也是如此。
1．3 稳压管
稳压二极管又叫稳压管， 它是用特殊工艺制造的面接触型硅半导体二极管，它既具有
普通二极管的单向导电特性，又可工作于反向击穿状态。在 反向电压较低时，稳压二极管截止；当反向电压达到一定数 值时，反向电流突然增大，稳压二极管进入击穿区，此时即 使反向电流在很大范围内变化时，稳压二极管两端的反向电 压也能保持基本不变，实现稳压。其被反向击穿后，当外加 电压减小或消失时，PN结能自动恢复而不至于损坏。但若反 向电流增大到一定数值后，稳压二极管则会被彻底击穿而损 坏。 稳压管主要用于电路的稳压环节和直流电源电路中，常 用的有2CW型和2DW型。
2、电流放大作用
IC
IB
β就是三极管的共发射极电路的电流放大系数。 在表1—4中，当IB=0时，IC不等于零，这时 的IC值叫做穿透电流，用ICEO表示。所谓穿 透电流就是当基极开路，在发射极与集电极
之间加一电压时流过集电极的电流。穿透电
流对温度很敏感，当温度升高时，它就显著 增加。选择三极管时，一般希望ICEO小，β 选在40~100为宜。如有特殊需要可自行选择。
1．1．3 、 P N结及其单向导电性
PN结的单向导电性 PN结在未加外电压时，扩散运动与漂移运
动处于动态平衡，通过PN结的电流为零。当 电源正极接P区，负极接N区时，称为给PN结 加正向电压或正向偏置; 当电源正极接N区、 负极接P区时，称为给PN结加反向电压或反向 偏置。
1．2半导体二极管
1．5其他半导体器件
1．5．1、场效应管 场效应管是一个电压控制器件，它是利用场效应原理工作
电子技术基础(第五版)康华光04 半导体三极管及放大电路基础共64页文档
电子技术基础(第五版)康华 光04 半导体三极管及放大电
路基础
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温
42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚
43、法律和制度必须跟上人类思想进 步。— —杰弗 逊
44、人类受制于法律，法律受制于情 理。— —托·富 勒
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
ቤተ መጻሕፍቲ ባይዱ
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
路基础
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温
42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚
43、法律和制度必须跟上人类思想进 步。— —杰弗 逊
44、人类受制于法律，法律受制于情 理。— —托·富 勒
拉
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
ቤተ መጻሕፍቲ ባይዱ
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
56、书不仅是生活，而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次，但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许，为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处， 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 IF 3 IL
3） 二极管最大反向电压
U Rm 2 3U 2 2.45U 2
第四章 直流稳压电源
例4-3 某工厂需一台直流电源，要求输出电压为12V，输出电流为100A ，试计算用三相半波整流电路时，变压器二次相电压和整流二极 管的有关参数.
解: 变压器二次侧绕组的相电压
U2
UL
1.17
第四章 直流稳压电源
一、整流二极管
1、整流二极管的结构及外形
结构同普通二极管，一般采用硅材料制造，它的反向电流 很小，PN结的额定结温高，而且受温度影响小，PN结面积较大， 允许通过较大的电流，一般工作在频率为3KMz以下的电路中.
2、整流二极管的型号
2CZ、2DZ系列管子型号采用统一的国家标准进行命名， ZP系列型号的意义如下：
第四章 直流稳压电源
3、整流二极管的主要参数
（1）反向工作峰值电压URWM
采用三相整流电 路
T
一个周期出现三个波头
自然换相点
第四章 直流稳压电源
L1 L2 L3
二次相电压有效值为
-
TN
uL +
RL
K
iL
U V1
L1
V V2 L2
W V3 L3
共阴极接法
U 2 ，其表达式为：
N T
- RL +
K
U
V4
V
V5
W V6
U相 uU 2U2 sin t U相电位最高，V1导通 在t1～t2时间内 uL=uU
I
F
1 3
I
L
450 2
UL 2.34
25.6V
整流二极管承受的最高反向工作电压
URm=2.45 U2＝2.45×25.6≈62.72V 特点：变压利用率较高，输出电压脉动小，应用非常广泛.
第四章 直流稳压电源
(１)尽管交流电压的大小和方向随时间不断变 化，但只要二极管正极的电位高于负极的电位，二 极管就导通，导通后流过负载的电流方向是不变的， 负载上得到的是脉动的直流电.
低，V1、V6导通
uL=uUV
V相电位最高， W相电位最 共阳极电路的自然换相点
低，V2、V6导通
uL=uUW
其他依次类推
uL=uVuUL=uVuWL=uWU
uL=uWV
第四章 直流稳压电源
t2
t1
t3
t4 t5
t6 t7
T 一个周期出现六个波头
第四章 直流稳压电源
（2）有关计算公式
1） 整流输出电压平均值
（1）电路组成和工作原理
L1 L2 L3
V1 V2 V3
+
T
iL
U
V
RL uL
W
在t1～t2时间内 在t2～t3时间内 在t3～t4时间内
三相桥式整流电路
V4 V5 V6
-
U相电位最高， V相电位 由两组三相半波整流电路（一个共阴极电路和一 最低，V1、V5导通 个共阳极电路）串联而成
U相电位最高， W相电位最 共阴极电路的自然换相点
(２)若需负的直流电源，电路形式同上，只需 把其中的二极管的两个管脚极性颠倒一下即可.
返回章目录
第四章 直流稳压电源
§4-2 整流器件的选用
整流器件是整流装置的核心和主体，正确选用整流器 件能够使整流装置在保证可靠运行的前提下降低成本.
一、整流二极管 二、硅整流堆
第四章 直流稳压电源
1.了解整流二极管的外形、型号、主要参数及检 测方法. 2.了解硅整流堆的结构、外形、主要参数及检测 方法.
第四章 直流稳压电源
§4-1 §4-2 §4-3 §4-4 §4-5
整流电路 整流器件的选用 滤波电路 稳压电路 集成稳压器
第四章 直流稳压电源
电网 电压
电源 变压器
整流 电路
滤波 电路
稳压 负 电路 载
直流稳压电源的方框图 整流：将交流变为直流的过程.
滤波：将脉动的直流电压变为平滑的直流电压.
稳压：使直流电源的输出电压稳定，消除由于电网电压波动、负载变 化等对输出电压的影响.
第四章 直流稳压电源
§4-1 整流电路
一、单相整流电路 二、三相整流电路
第四章 直流稳压电源
1.了解直流稳压电源的组成. 2.掌握单相桥式整流电路的组成及工作原理；会 进行简单的计算，会选择管型. 3.了解三相整流电路的组成及工作原理；会进行 简单的计算，会选择管型.
第四章 直流稳压电源
一、 单相整流电路
UL 2.34U2
2） 二极管平均电流
1 IF 3 IL
3） 二极管最大反向电压
U Rm 2 3U 2 2.45U 2
第四章 直流稳压电源
例4-4 一直流电源，采用三相桥式整流电路，负载电压和电 流分别为60V和450A，整流二极管实际工作电流和反 向工作电压各为多少？
解:
整流二极管的工作电流
t
2 3
t
o uD
o1
2U2
2 3
t
2 3
t
第四章 直流稳压电源
简化画法
+
~
u2
iL
+ RL uL
习惯画法
第四章 直流稳压电源
二、三相整流电路
1、三相半波整流电路
（1）电路组成和工作原理
当输出功率较 大时，若采用 单相整流电路
必然会造成三相 电网的不平衡
t1
t2
t3
t4
uL 共阳极接法
2U 2
o iF=iL
o uD
o
2U 2
2 3 t 2 3 t 2 3 t 2 3 t
第四章 直流稳压电源
2、单相桥式整流电路
（1） 工作原理
输入正半周
V4 u1 u2
V3
V1
RL
V2
输入负半周
V4
V1
u1
u2
V3
V2
iL + uL
iL +
RLuL
u2
2U 2
o
2U2 uL
o
iF=iL
2 3
1、单相半波整流电路
uD Ｖ
-
+
~
uu222
iF RL
uL –
+
u2 2U2 sint
1） 整流输出电压平均值 2） 二极管平均电流
I
UL
F I
L00..44R55LUU22
3） 二极管最大反向电压 U Rm 2U 2
优点：结构简单，使用元件少
缺点：输出电压脉动小，电源利用率低
u2
2U 2
o uL
V相 uV 2U2 sin(t 2π / 3) V相电位最高，V2导通
在t2～t3时间内 uL=uV
W相 uW 2U2 sin(t 2π / 3) W相电位最高，V3导通 在t3～t4时间内 uL=uW
第四章 直流稳压电源
（2）有关计算公式
1） 整流输出电压平均值
UL 1.17U2
2） 二极管平均电流
12 1.17
10.3V
流过二极管的平均电流
I
F
1 3
I
L
100 3
33.3A
整流二极管承受的最大反向电压
优点：电路简单
URm=2.45 U2＝2.45×10.3≈25V
缺点：输出脉动性仍较大，变压器利用率较低，由于直流电流通过变压
器绕组，使变压器铁芯易发生直流磁化.
第四章 直流稳压电源
2、三相桥式整流电路
3） 二极管最大反向电压
U Rm 2 3U 2 2.45U 2
第四章 直流稳压电源
例4-3 某工厂需一台直流电源，要求输出电压为12V，输出电流为100A ，试计算用三相半波整流电路时，变压器二次相电压和整流二极 管的有关参数.
解: 变压器二次侧绕组的相电压
U2
UL
1.17
第四章 直流稳压电源
一、整流二极管
1、整流二极管的结构及外形
结构同普通二极管，一般采用硅材料制造，它的反向电流 很小，PN结的额定结温高，而且受温度影响小，PN结面积较大， 允许通过较大的电流，一般工作在频率为3KMz以下的电路中.
2、整流二极管的型号
2CZ、2DZ系列管子型号采用统一的国家标准进行命名， ZP系列型号的意义如下：
第四章 直流稳压电源
3、整流二极管的主要参数
（1）反向工作峰值电压URWM
采用三相整流电 路
T
一个周期出现三个波头
自然换相点
第四章 直流稳压电源
L1 L2 L3
二次相电压有效值为
-
TN
uL +
RL
K
iL
U V1
L1
V V2 L2
W V3 L3
共阴极接法
U 2 ，其表达式为：
N T
- RL +
K
U
V4
V
V5
W V6
U相 uU 2U2 sin t U相电位最高，V1导通 在t1～t2时间内 uL=uU
I
F
1 3
I
L
450 2
UL 2.34
25.6V
整流二极管承受的最高反向工作电压
URm=2.45 U2＝2.45×25.6≈62.72V 特点：变压利用率较高，输出电压脉动小，应用非常广泛.
第四章 直流稳压电源
(１)尽管交流电压的大小和方向随时间不断变 化，但只要二极管正极的电位高于负极的电位，二 极管就导通，导通后流过负载的电流方向是不变的， 负载上得到的是脉动的直流电.
低，V1、V6导通
uL=uUV
V相电位最高， W相电位最 共阳极电路的自然换相点
低，V2、V6导通
uL=uUW
其他依次类推
uL=uVuUL=uVuWL=uWU
uL=uWV
第四章 直流稳压电源
t2
t1
t3
t4 t5
t6 t7
T 一个周期出现六个波头
第四章 直流稳压电源
（2）有关计算公式
1） 整流输出电压平均值
（1）电路组成和工作原理
L1 L2 L3
V1 V2 V3
+
T
iL
U
V
RL uL
W
在t1～t2时间内 在t2～t3时间内 在t3～t4时间内
三相桥式整流电路
V4 V5 V6
-
U相电位最高， V相电位 由两组三相半波整流电路（一个共阴极电路和一 最低，V1、V5导通 个共阳极电路）串联而成
U相电位最高， W相电位最 共阴极电路的自然换相点
(２)若需负的直流电源，电路形式同上，只需 把其中的二极管的两个管脚极性颠倒一下即可.
返回章目录
第四章 直流稳压电源
§4-2 整流器件的选用
整流器件是整流装置的核心和主体，正确选用整流器 件能够使整流装置在保证可靠运行的前提下降低成本.
一、整流二极管 二、硅整流堆
第四章 直流稳压电源
1.了解整流二极管的外形、型号、主要参数及检 测方法. 2.了解硅整流堆的结构、外形、主要参数及检测 方法.
第四章 直流稳压电源
§4-1 §4-2 §4-3 §4-4 §4-5
整流电路 整流器件的选用 滤波电路 稳压电路 集成稳压器
第四章 直流稳压电源
电网 电压
电源 变压器
整流 电路
滤波 电路
稳压 负 电路 载
直流稳压电源的方框图 整流：将交流变为直流的过程.
滤波：将脉动的直流电压变为平滑的直流电压.
稳压：使直流电源的输出电压稳定，消除由于电网电压波动、负载变 化等对输出电压的影响.
第四章 直流稳压电源
§4-1 整流电路
一、单相整流电路 二、三相整流电路
第四章 直流稳压电源
1.了解直流稳压电源的组成. 2.掌握单相桥式整流电路的组成及工作原理；会 进行简单的计算，会选择管型. 3.了解三相整流电路的组成及工作原理；会进行 简单的计算，会选择管型.
第四章 直流稳压电源
一、 单相整流电路
UL 2.34U2
2） 二极管平均电流
1 IF 3 IL
3） 二极管最大反向电压
U Rm 2 3U 2 2.45U 2
第四章 直流稳压电源
例4-4 一直流电源，采用三相桥式整流电路，负载电压和电 流分别为60V和450A，整流二极管实际工作电流和反 向工作电压各为多少？
解:
整流二极管的工作电流
t
2 3
t
o uD
o1
2U2
2 3
t
2 3
t
第四章 直流稳压电源
简化画法
+
~
u2
iL
+ RL uL
习惯画法
第四章 直流稳压电源
二、三相整流电路
1、三相半波整流电路
（1）电路组成和工作原理
当输出功率较 大时，若采用 单相整流电路
必然会造成三相 电网的不平衡
t1
t2
t3
t4
uL 共阳极接法
2U 2
o iF=iL
o uD
o
2U 2
2 3 t 2 3 t 2 3 t 2 3 t
第四章 直流稳压电源
2、单相桥式整流电路
（1） 工作原理
输入正半周
V4 u1 u2
V3
V1
RL
V2
输入负半周
V4
V1
u1
u2
V3
V2
iL + uL
iL +
RLuL
u2
2U 2
o
2U2 uL
o
iF=iL
2 3
1、单相半波整流电路
uD Ｖ
-
+
~
uu222
iF RL
uL –
+
u2 2U2 sint
1） 整流输出电压平均值 2） 二极管平均电流
I
UL
F I
L00..44R55LUU22
3） 二极管最大反向电压 U Rm 2U 2
优点：结构简单，使用元件少
缺点：输出电压脉动小，电源利用率低
u2
2U 2
o uL
V相 uV 2U2 sin(t 2π / 3) V相电位最高，V2导通
在t2～t3时间内 uL=uV
W相 uW 2U2 sin(t 2π / 3) W相电位最高，V3导通 在t3～t4时间内 uL=uW
第四章 直流稳压电源
（2）有关计算公式
1） 整流输出电压平均值
UL 1.17U2
2） 二极管平均电流
12 1.17
10.3V
流过二极管的平均电流
I
F
1 3
I
L
100 3
33.3A
整流二极管承受的最大反向电压
优点：电路简单
URm=2.45 U2＝2.45×10.3≈25V
缺点：输出脉动性仍较大，变压器利用率较低，由于直流电流通过变压
器绕组，使变压器铁芯易发生直流磁化.
第四章 直流稳压电源
2、三相桥式整流电路
