§2.2联合剖面法解析

激电测深和联合剖面测量作者：牛稳来源：《科技资讯》2014年第35期摘要：激发极化法是以岩（矿）石、水的激发极化效应的差异为物性前提，用人工地下直流电流激发，以某种极距的接收装置，测量地层的不同激发效应，研究地层横、纵向激发极化效应的特点，以查明矿产资源和有关地质问题的方法。

激电测深和联合剖面测量是激发激化法的常用方法，在硫化物金属矿的勘查过程中有较好的效果。

该文简述了激电测深、联合剖面方法在威宁二塘镇铅锌矿勘探中的综合应用，并介绍了激电测深、联合剖面测量概念、装置及激发激化法原理，且对L-2线剖面异常解释推断及验证。

关键词：威宁二塘镇激电测深联合剖面铅锌矿区综合应用中图分类号：P631 文献标识码：A 文章编号：1672-3791（2014）12（b）-0056-031 激电测量原理和装置1.1 工作原理电测深法是在地面的测深点上（即MN极的中点），通过逐次加大供电电极AB极距的大小，测量同—点的不同AB极距的视电阻率ρS值，研究这个测深点下不同深度的地质断面情况。

在AB极距离短时，电流分布浅，ρS曲线主要反映浅层情况；AB极距大时，电流分布深，ρS曲线主要反映深部地层的影响。

1.2 测量装置采用图1装置用于研究地层的垂向变化，通常在重点异常区布置测深点。

MN中点为测深点位置，MN不动，加大AB距进行观测。

2 矿区实测分析以黔西南威宁县二塘铅锌矿区L-2测线激电测深及联合剖面测量，作为具体解释推断实例。

2.1 地质背景及铅锌矿分布特征位于特提斯-喜马拉雅与滨太平洋两大全球巨型构造域结合部位，属扬子准地台上扬子台褶带，地质构造复杂、沉积建造多样、大陆流溢拉斑玄武岩浆活动强烈，深大断裂对该区地壳的演化起着重要的控制作用，与它们伴生的成矿单元，主要受构造的影响，具有明显的带状特征。

2.2 矿区地质（1）地层与构造。

①石炭系地层有中统黄龙组（C2h）：浅灰、灰色厚层块状亮晶灰岩、燧石灰岩，夹生物屑灰岩，厚55～110m。

实验三联合剖面法模型实验一、实验目的与内容1.掌握联合剖面测量的方法。

2.了解联合剖面曲线低阻正交点、高阻反交点特征。

二、实验仪器及材料准备WDDS-1数字电阻率仪一台（带8节2号电池），万用表一台，电池箱一个（带60节1 号电池），大头针若干，水槽跑极装置一套，低、高阻板状模型，低、高阻球状模型。

记录纸一张，单对数坐标纸一张，直尺一把，铅笔，橡皮。

三、实验步骤1.在水槽中放置低阻球体球体,顶面埋深1〜4cm测线通过球心在水面的投影。

联合剖面法极距按AO=8cm,MN=2cn 点距2cm设置。

无穷远极距离测线垂直距离5倍AO以上。

按（3-1）式计算装置系数。

(3-1)UMN(3-2)=K --------I2.按图3.1布设联合剖面法电极，准备好记连接仪器，在WDDS-1上设置极距参数等。

录纸和单对数坐标纸。

图3.1联合剖面法模型实验装置图3.逐点移动电极，测量（注意：测量完沈后要给B极供电, 记录u , I, d每个数据要至少测量两次，要求误差不超过阻率。

如图3.2把联剖曲线绘在单对数坐标纸上。

'餐和:都测完才跑极）。

5 %，按（3-2）式计算视电图中横坐标为测点位置， 采用算术坐标，单位cm;纵坐标为归一化视电阻率 匚：6，采用对数坐标， 匚为实测视电阻率，J 为远离低阻体的视电阻率，J 基本上等于水的 电阻率。

仪器操作步骤： (1) 开机，按“ 键，调节液晶屏对比度。

按“电池”键，检查仪器电池电压。

0.5秒，输入数值5后按“确认”键”选择3P-PRFL 联合剖面。

NO=01,按“确认”键；输入数据(单位为 m )：按“停止”键，屏幕显示 K 值。

(5)测量：测:将A 接线柱夹子与A 极电缆相连，按“测量”键测量。

在2号和4号排列下，版面显示“ A-极供电？”，按“确认”键为 A 极供电 并显示测量结果 ?SA (其他键表示B 极供电)；将测量参数记录到记录纸上。

按“确认”键存储数据测叮：将A 接线柱夹子与B 极电缆相连，按“测量”键，再按“确认”键，名义 上是对A 极供电，实际上是对B 极供电。

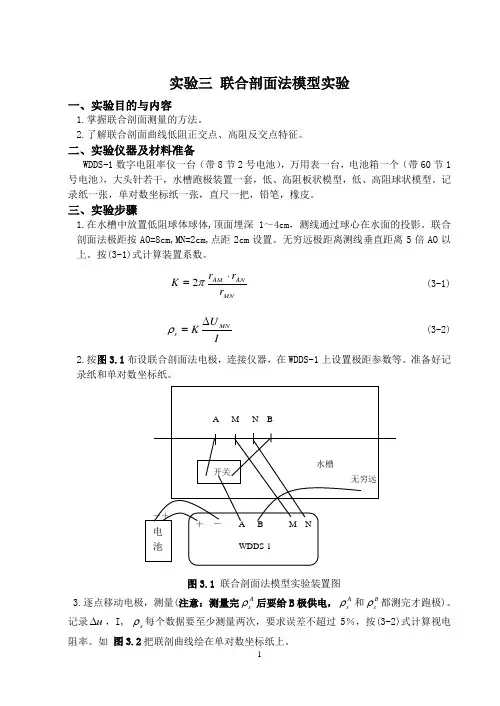

实验三 联合剖面法模型实验一、实验目的与内容1.掌握联合剖面测量的方法。

2.了解联合剖面曲线低阻正交点、高阻反交点特征。

二、实验仪器及材料准备WDDS-1数字电阻率仪一台（带8节2号电池），万用表一台，电池箱一个（带60节1号电池），大头针若干，水槽跑极装置一套，低、高阻板状模型，低、高阻球状模型。

记录纸一张，单对数坐标纸一张，直尺一把，铅笔，橡皮。

三、实验步骤1.在水槽中放置低阻球体球体,顶面埋深1～4cm ，测线通过球心在水面的投影。

联合剖面法极距按AO=8cm,MN=2cm,点距2cm 设置。

无穷远极距离测线垂直距离5倍AO 以上。

按(3-1)式计算装置系数。

MNANAM r r r K ⋅=π2 (3-1)IU KMNs ∆=ρ (3-2) 2.按图3.1布设联合剖面法电极，连接仪器，在WDDS-1上设置极距参数等。

准备好记录纸和单对数坐标纸。

图3.1 联合剖面法模型实验装置图3.逐点移动电极，测量(注意：测量完As ρ后要给B 极供电，As ρ和Bs ρ都测完才跑极)。

记录u ∆，I, s ρ每个数据要至少测量两次，要求误差不超过5％，按(3-2)式计算视电阻率。

如 图3.2把联剖曲线绘在单对数坐标纸上。

608010012014010.90.80.70.60.5ρs /ρ1x (cm)ρs A ρs B图3.2 联合剖面法视电阻率曲线图中横坐标为测点位置，采用算术坐标，单位cm ；纵坐标为归一化视电阻率1ρρs，采用对数坐标，s ρ为实测视电阻率，1ρ为远离低阻体的视电阻率，1ρ基本上等于水的电阻率。

仪器操作步骤：（1）开机，按“↑↓”键，调节液晶屏对比度。

按“电池”键，检查仪器电池电压。

按“设置”键，设定供电时间仪器默认为0.5秒，输入数值5后按“确认”键（2）按“排列”键输入线号。

（3）按“确认”显示排列方式。

按“↑↓”选择3P-PRFL 联合剖面。

（4）按“极距”键输入极距号，如：NO=01,按“确认”键；输入数据（单位为m ）：AB/2=0.08,MN/2=0.01,并按“确认”键，再按“停止”键，屏幕显示K 值。

电法勘探资料处理与解释复习资料1.电剖面/电测深定性分析方法：定性分析是在资料的预处理和分析的基础上进行的，其主要任务是初步解释引起各个异常的地质原因。

对有意义的异常体还应该确定大致的形状，走向，倾向，分布范围，埋深等，并绘出相应的定性的解释图件。

（1）电剖面的定性分析方法：首先根据给定的资料，结合地质和其他的物探资料，进行分析，期间要注意地形影响及地表不均匀体的影响。

根据异常性质经验进行引起异常的地质原因进行初步判断——断层破碎带，低阻矿脉：引起低阻条带异常及低阻正交点——高低阻岩层接触界线：引起阶梯状条带状异常——高阻岩脉岩墙：引起高阻条带异常——局部不均匀体：引起局部高阻或低阻异常对于局部存在的高阻或者低阻体，可以根据低阻吸引电流，高阻排斥电流的方法留确定局部的视电阻率异常为高阻还是低阻。

电剖面法方法很多这我们就讨论利用联合剖面法来进行定性分析根据联合剖面法的不同极距可以判断地下异常体的倾向，利用联合剖面法的视电阻率曲线初步确定异常体中心埋深等等（2）电测深的定性分析方法：目的：通过定性解释可以了解工作的区的地电断层的类型及变化情况。

单独一条电测深曲线的解释：①电性层的数目；②各层电阻率的相对大小；③估计第一层和底层的电阻率值。

最主要是确定电阻率测深曲线的类型。

2.视电阻率等值线断面图定性分析方法：这道题要根据具体的题目具体分析，例题在复习资料上有。

3.曲线类型图分析方法：曲线类型，二层情况：（1）D型曲线，p1>p2电阻率下降，基底为低阻（2）G型曲线，p1<p2电阻率升高，基底为高阻三层情况：（1）A型曲线，p1<p2<p3电阻率递增（2）K型曲线，p1<p2>p3中间层电阻率高（3）H型曲线，p1>p2<p3中间层电阻率低（4）Q型曲线，p1>p2>p3电阻率递减多层情况这就不讨论可以根据三层的曲线进行推导4.一维直流电测深的正演方法原理、正演程序流程：一．正演原理（1）电阻率测深法原理电阻率测深法简称电测深，是用来探明水平层状(或近水平层状)岩石在地下分布情况的一组 电阻率法变种。

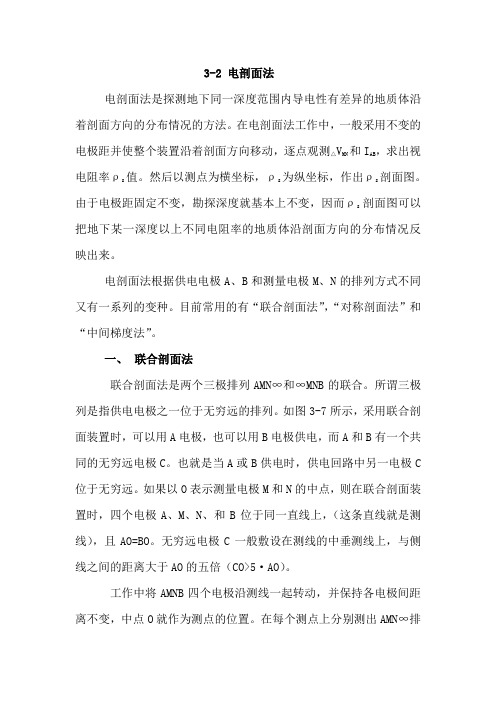

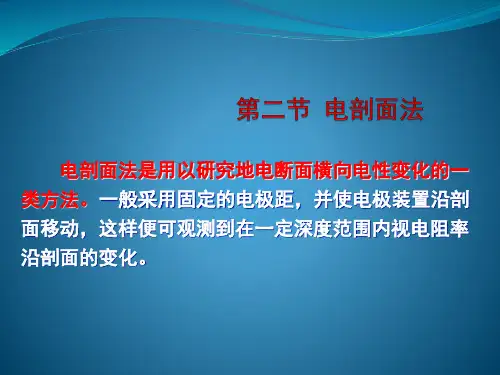

3-2 电剖面法电剖面法是探测地下同一深度范围内导电性有差异的地质体沿着剖面方向的分布情况的方法。

在电剖面法工作中，一般采用不变的电极距并使整个装置沿着剖面方向移动，逐点观测△V MN和I AB，求出视电阻率ρs值。

然后以测点为横坐标，ρs为纵坐标，作出ρs剖面图。

由于电极距固定不变，勘探深度就基本上不变，因而ρs剖面图可以把地下某一深度以上不同电阻率的地质体沿剖面方向的分布情况反映出来。

电剖面法根据供电电极A、B和测量电极M、N的排列方式不同又有一系列的变种。

目前常用的有“联合剖面法”，“对称剖面法”和“中间梯度法”。

一、联合剖面法联合剖面法是两个三极排列AMN∞和∞MNB的联合。

所谓三极列是指供电电极之一位于无穷远的排列。

如图3-7所示，采用联合剖面装置时，可以用A电极，也可以用B电极供电，而A和B有一个共同的无穷远电极C。

也就是当A或B供电时，供电回路中另一电极C 位于无穷远。

如果以O表示测量电极M和N的中点，则在联合剖面装置时，四个电极A、M、N、和B位于同一直线上，（这条直线就是测线），且AO=BO。

无穷远电极C一般敷设在测线的中垂测线上，与侧线之间的距离大于AO的五倍（CO>5·AO）。

工作中将AMNB四个电极沿测线一起转动，并保持各电极间距离不变，中点O就作为测点的位置。

在每个测点上分别测出AMN∞排列和∞MNB排列的△V MN和I，并按（3-10）式求得两个视电阻率值：△V AρA S=K A (AMN∞装置) I△V BρB S= K B （∞MNB装置）Ir AM·r ANK A = K B=2πr MN因此，联合剖面法的剖面图上有两条视电阻率曲线ρA S和ρB S。

（一）联合剖面法ρs曲线分析联合剖面法主要用于寻找陡倾的层状或脉状低电阻矿体或断裂破碎带。

这些地质体可以近似地看作是薄板状良导体，因此在这里主要分析反映良导体薄板的联合剖面ρs曲线的特点。

《联合剖面法》课改初探郑州工业贸易学校孙金龙1 教学设计1.1 教材分析1.1.1 教材内容《联合剖面法》是《水文工程地质物探原理》第二章电测剖面法的一个主要方法. 本课是联合剖面法的第一课，学习该课之前，同学们已基本上学习了对称四极剖面法等其它内容，特别是学习了与本课程有关的视电阻率定性分析公式及分析方法。

本节课主要通过联合剖面法及其视电阻率曲线的学习分析，探讨在典型地质体上视电阻率曲线的变化规律，并对联合剖面法进行初步应用。

1.1.2 地位与作用联合剖面法是电测剖面法的主要内容. 学习掌握联合剖面法，能够更好地在水文工程地质中得到应用。

通过本课的教学，进一步提高学生的分析问题和解决问题能力，感受体验社会为该技术课赋予的责任。

1.1.3 重点、难点重点：联合剖面法学习与应用。

难点：典型地质体上联合剖面视电阻率曲线的定性分析及其基本特征。

1.2 教学目标1.2.1 知识目标掌握联合剖面法及其应用，了解该方法能够解决那些地质问题。

在教学过程中，让学生树立和掌握联合剖面视电阻率曲线的定性分析等思想和方法。

1.2.2 能力目标培养学生分析、演绎能力，发现问题，研究问题的能力，以及由特殊到一般，由一般到特殊的哲学思想。

1.3 教学方法1.3.1 教法本课采用“过程教学法”，让学生参与和经历全课的思维过程. 另外，利用计算机辅助教学，便利师生交流。

1.3.2 学法采用“导学法”. 学生在教师的引导下，积极参与，积极思考，发现规律。

1.4 教学流程的设计1.4.1复习引入，承上启下教师与多媒体结合，有名言“温故而知新”，引入复习内容，提出问题:⑴.复习视电阻率定性分析公式ρS=j mn/j0×ρmn其中j mn、j0、ρmn各代表什么意思？让学生回答j mn、j0、ρmn分别代表的物理意义。

对媒体显示其物理意义：j mn是测量电极MN之间实际电流密度平均值；j0是假定地下为均匀各向同性半无限空间岩石时AB中点的电流密度；ρmn是MN 电极处岩石的电阻率。

激电测深和联合剖面测量作者：牛稳来源：《科技资讯》2014年第35期摘要：激发极化法是以岩（矿）石、水的激发极化效应的差异为物性前提，用人工地下直流电流激发，以某种极距的接收装置，测量地层的不同激发效应，研究地层横、纵向激发极化效应的特点，以查明矿产资源和有关地质问题的方法。

激电测深和联合剖面测量是激发激化法的常用方法，在硫化物金属矿的勘查过程中有较好的效果。

该文简述了激电测深、联合剖面方法在威宁二塘镇铅锌矿勘探中的综合应用，并介绍了激电测深、联合剖面测量概念、装置及激发激化法原理，且对L-2线剖面异常解释推断及验证。

关键词：威宁二塘镇激电测深联合剖面铅锌矿区综合应用中图分类号：P631 文献标识码：A 文章编号：1672-3791（2014）12（b）-0056-031 激电测量原理和装置1.1 工作原理电测深法是在地面的测深点上（即MN极的中点），通过逐次加大供电电极AB极距的大小，测量同—点的不同AB极距的视电阻率ρS值，研究这个测深点下不同深度的地质断面情况。

在AB极距离短时，电流分布浅，ρS曲线主要反映浅层情况；AB极距大时，电流分布深，ρS曲线主要反映深部地层的影响。

1.2 测量装置采用图1装置用于研究地层的垂向变化，通常在重点异常区布置测深点。

MN中点为测深点位置，MN不动，加大AB距进行观测。

2 矿区实测分析以黔西南威宁县二塘铅锌矿区L-2测线激电测深及联合剖面测量，作为具体解释推断实例。

2.1 地质背景及铅锌矿分布特征位于特提斯-喜马拉雅与滨太平洋两大全球巨型构造域结合部位，属扬子准地台上扬子台褶带，地质构造复杂、沉积建造多样、大陆流溢拉斑玄武岩浆活动强烈，深大断裂对该区地壳的演化起着重要的控制作用，与它们伴生的成矿单元，主要受构造的影响，具有明显的带状特征。

2.2 矿区地质（1）地层与构造。

①石炭系地层有中统黄龙组（C2h）：浅灰、灰色厚层块状亮晶灰岩、燧石灰岩，夹生物屑灰岩，厚55～110m。

联合剖面法在地热勘查中寻找隐伏构造的应用发表时间：2020-11-17T01:04:55.134Z 来源：《中国科技人才》2020年第21期作者：李广1 李春伟2 李旭明1 曾美强1 [导读] 物探联合剖面法是寻找和追索良导陡立薄板状、脉状地质体及划分岩石分界面的最有效方法之一。

1.湖南省核工业地质局三一一大队湖南长沙 410100；2.新疆维吾尔自治区有色地质勘查局地球物理探矿队新疆乌鲁木齐 830011摘要：物探联合剖面法是寻找和追索良导陡立薄板状、脉状地质体及划分岩石分界面的最有效方法之一。

本文介绍了运用联合剖面法及电阻率测深多方法分析在地热勘查方面的成功实例，通过多条联剖视电阻异常曲线低阻正交点，在南江镇龙泉湾查明与地热形成有关的隐伏控热、储热断裂构造及破碎带特征方面取得了良好的勘探效果，并且可以利用联剖ρs曲线的低阻正交点和不对称性能够较为准确的判定倾斜方向和计算倾角。

关键词：联合剖面法；地热勘探；联剖ρs曲线；低阻正交点；断裂构造；破碎带1 引言一般来说，岩石中必须有深大裂隙带或断层供热水通达地面是温泉形成的必要条件之一。

由于含水岩石、断裂构造、破碎带的电阻率与温度有密切的变化关系，一般表现为温度升高，电阻率逐渐降低。

当水的温度高或岩石孔隙、裂隙中充填有热水时，电阻率将会明显降低；温度越高，视电阻率越低。

水的矿化度不同，电阻率也不同；矿化度越高，电阻率越低；地下热水的矿化度往往比普通水要高，造成了普通水和地下热水不同的电阻率差异。

所以，在地热勘探中应用电法探测与地下热水有成因关系的控热、储热断裂构造、破碎带的具体位置，用以圈定地下热水分布范围，确定盖层厚度、热源的位置以及隐伏基岩形态是一种比较简捷、高效的方法。

2 地质概况2.1 地层花岗岩出露区，地层只有少量第四系（Q），主要为粘土、砂、砾松散冲积物，多分布于一级阶地和二级阶地及河漫滩中。

2.2 构造断裂构造发育，主要以北北东向F1断裂为主，在区内地表被大面积第四系覆盖。
