电法勘探（常称为电法或电探）的地球物理学基础是地壳中多数岩矿石之间存在的电学性质的差异，它是通过观测和研究由电性差异引起的人工或天然电磁场的空间和时间分布规律及其变化特点，从而达到查明地下地质构造或矿产分布的一组勘探方法的总称。

1.1 实习目的本次实习的主要目的：1）学习一系列电法勘探方法，了解一系列电法勘探仪器的操作及布线；2）学会对所采集数据进行初步整理，以及使用相关软件进行相应处理和成果图的绘制；3）巩固理论知识和培养学生理论与实践相结合的能力，能快速适应生产，解决一系列地质问题。

1.2 实习安排本次实习时间为2015年9月-11月。

实习进度安排如表1-1。

表1-1 实习进度安排一览表时间地点内容2015年9月7日地球物理学院水槽实验室联合剖面法实习2015年9月8日地球物理学院5417 AMT数据整理2015年9月9日地球物理学院5417 联合剖面数据处理及作图2015年11月3号理工东苑旁边试验场AMT室外实习2015年11月4日金工实习基地后面高密度电法室外实习2015年11月5日地物院楼前草坪上大功率激发极化法室外实习2015年11月6日地球物理学院5417 机房激电资料、高密度电法处理1.3 实习内容在电法勘探的实践中已被利用的电学性质有：描述岩、矿石导电性的电阻率（ρ），反映岩、矿石磁性强弱的磁导率（μ），表示岩、矿石电化学活动性的极化率（η）和岩、矿石的介电常数（ε）等。

Copyright ©新人lee对称四极测深法水槽模拟实验报告一、实验目的与要求（1）复习和巩固对称四极测深法探测的原理。

（2）学会电阻率法常用仪器的操作方法。

（3）学会对称四极测深法的工作布置及观测方法，并能够分析对称四极测深法在倾斜铜板上视电阻率和视频散率异常特征。

二、实验内容本次实验主要实践对称四极测深法。

在水槽中用对称四极测深装置在倾斜铜板上进行测深法探测，观测并分析视电阻率和视频散率异常。

三、实验模型、仪器设备及参数设置实验模型：用水槽中的水模拟围岩介质，铜板模拟局部异常体（铜板：长30cm ，宽17.5cm ）。

铜板顶部埋深约6.5cm ，底部埋深约15cm ，铜板下倾方向为AB 方向，电极入水深度约5cm 。

仪器设备：SQ-3B 双频道轻便型激电仪发送机/接收机，DCX-3电池箱，水槽及电极导线若干。

参数设置：选取三个测点，测点为MN 中点，分别在30cm 、50cm 和70cm 处，记为测点1、2、3，每一测点AB 和MN 电极距离如下：AB/2(cm)45691215203040MN/2(cm)1四、实验步骤1.进行实验仪器的检查，具体检查步骤分为自校和外校：（1）接收机自校（自校结果 -0.2<Fs<0.2，否则重新校正）（2）接收机外校（①接收机信号输入线接入接收机校验端；②发送机工作于校验状态，校验电流100mA ；③外校结果 -0.2<Fs<0.2；否则重新校验）2.根据所采用的工作方法布置各极距：将A 、B 、M 、N 电极放入水槽，并将其与接收机、发送机连接好，确保连接无误。

装置示意图见下图。

3.在仪器上进行装置选择和参数设置，选择中间梯度剖面装置并设置AB 、MN 及测点号，发送机发送电流，接收机接收数据，注意要将发送机调至工作状态，接收机进入测量；再依次对各个测点进行测量，并记录好实验数据，注意测点距离为2cm。

4.将观测结果绘制成视电阻率和视极化率测深图，对异常分布特征进行定性分析。

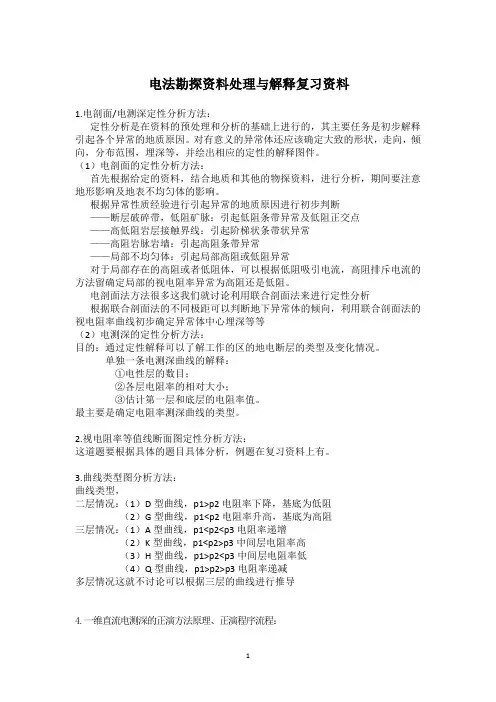

电法勘探资料处理与解释复习资料1.电剖面/电测深定性分析方法：定性分析是在资料的预处理和分析的基础上进行的，其主要任务是初步解释引起各个异常的地质原因。

对有意义的异常体还应该确定大致的形状，走向，倾向，分布范围，埋深等，并绘出相应的定性的解释图件。

（1）电剖面的定性分析方法：首先根据给定的资料，结合地质和其他的物探资料，进行分析，期间要注意地形影响及地表不均匀体的影响。

根据异常性质经验进行引起异常的地质原因进行初步判断——断层破碎带，低阻矿脉：引起低阻条带异常及低阻正交点——高低阻岩层接触界线：引起阶梯状条带状异常——高阻岩脉岩墙：引起高阻条带异常——局部不均匀体：引起局部高阻或低阻异常对于局部存在的高阻或者低阻体，可以根据低阻吸引电流，高阻排斥电流的方法留确定局部的视电阻率异常为高阻还是低阻。

电剖面法方法很多这我们就讨论利用联合剖面法来进行定性分析根据联合剖面法的不同极距可以判断地下异常体的倾向，利用联合剖面法的视电阻率曲线初步确定异常体中心埋深等等（2）电测深的定性分析方法：目的：通过定性解释可以了解工作的区的地电断层的类型及变化情况。

单独一条电测深曲线的解释：①电性层的数目；②各层电阻率的相对大小；③估计第一层和底层的电阻率值。

最主要是确定电阻率测深曲线的类型。

2.视电阻率等值线断面图定性分析方法：这道题要根据具体的题目具体分析，例题在复习资料上有。

3.曲线类型图分析方法：曲线类型，二层情况：（1）D型曲线，p1>p2电阻率下降，基底为低阻（2）G型曲线，p1<p2电阻率升高，基底为高阻三层情况：（1）A型曲线，p1<p2<p3电阻率递增（2）K型曲线，p1<p2>p3中间层电阻率高（3）H型曲线，p1>p2<p3中间层电阻率低（4）Q型曲线，p1>p2>p3电阻率递减多层情况这就不讨论可以根据三层的曲线进行推导4.一维直流电测深的正演方法原理、正演程序流程：一．正演原理（1）电阻率测深法原理电阻率测深法简称电测深，是用来探明水平层状(或近水平层状)岩石在地下分布情况的一组 电阻率法变种。

目录一、电法勘探方法2二、实验准备2三、实验过程3四、实验感想8一.电法勘探方法(1)主要讨论电阻率法：1、剖面法测量横向地质体的电阻率的变化情况：常用装置：二极装置，三极装置，联合剖面装置，对称四极装置；2、测深法通过改变极距测量地下纵向的埋深情况：常用装置：对称四极电测深装置；二.实验准备(1)理论知识：学习实验仪器DDC-8型电子自动补偿仪的操作原理供电电极和测量电极的布置及移动方式改变极距大小，在主测线上获得不同的观测值数据记录、整理与处理、分析(2)所用仪器：(3)DDC-8电阻率仪操作步骤：1、连接A、B、M、N接线柱，并分别与电极正负极连接;2、按ON键打开DDC-8电阻率仪后，再按电池键检查仪器工作电压N10V,不满足电压条件，重新设置仪器至满足后方可进行实验;3、按“排列”键，设置排列方式参数，此次实验主要是对称三极联合剖面法、对称四级联合剖面法和对称四级测深法；4、按“极距”键，设置电极极距参数，AB/2,MN/2(单位：m)按“前进”键，直至显示“K”值，记录装置系数K值；5、检查线路，连接外接电源“HV”：6、按“测量”，采集数据。

三.实验过程实验一：低阻脉上的对称三极联合剖面法水槽模拟实验(1)实验目的：了解电阻率对称三极联合剖面法的工作布置及观测方法了解电阻率联合剖面法在良导体上视电阻率异常特征完成数据数据采集处理和异常曲线的绘制(2)实验内容：本实验是在水槽中用联合剖面法进行电阻率异常的实验和观测，装置的大小根据实验条件设计，要求观测不同极距下的异常变化。

注意：①AB/2和MN/2的大小要选择合理②电极入水深度约2~3mm较合适③无穷远极可选在水槽边缘。

(3)实验原理：联合剖面法是由两组三极装置联合进行探测的一种视电阻率测量方法，具有分辨能力高。

异常明显的优点，但也有装置较笨重、地形影响大等缺点。

无穷远极C 通常设在测区基线方向离测区最边缘的测线大于五倍A0的距离处，本实验设计在水槽边缘处。

电法实习报告指导教师：肖宏跃姓名：李文忠学号： 200805060102班级：勘查技术与工程1班实验准备：一．仪器设备的检查与维护1.发送机、接收机、发电机在工作前应系统检测其各项技术指标，在驻地试运行，确保安全、稳定可靠地工作。

2.用于实习的导线，特别是旧导线要认真检查有无破损点或断点。

发现破损点应用高压绝缘胶布或黑胶布逐层紧密缠绕好，力求所缠绝缘层平整、光滑，不要成为“肿瘤”。

3.对棒状铁、铜制电极要进行除锈处理，使电极表面光亮，减小电极的接地电阻。

4.在激发极化法中，使用的不极化电极极差应小于2mv，内阻小于1000 ,并将不极化电极放在盛有C SO4 u 溶液的容器中，电极并联起来以备使用。

二．明确分工，各司其职1.组长：组长协助教师落实每天的实习安排，对组员进行具体分工，准备出工需用的仪器设备，外业完成后，负责检查仪器是否齐全。

2.操作员：负责组织野外作业，并负责仪器安全。

指挥布站、跑极，核实点位和野外观测。

当确保质量后，可决定收工，通知切断电源，跑极员收线，现场审查记录，签名以示负责。

3.记录员：核实供电电极、测量电极的位置，记录点号。

回报并记录观测数据，对跑极员反映的有用地形、接地和地质情况记于备注栏中。

及时计算测量参数并绘制草图。

协助操作员与跑极员的联络。

向操作员建议回程检查观测点，回到基地，对记录进行100%的复算。

4.跑极员：负责收、放导线和布极。

及时报告测点位置、地形、地质等情况。

当准确布极困难，或接地电阻不满足设计要求时，应按规范要求移动电极位置，并报告测站。

在布设高压电源供电时，应确保人畜安全。

服从测站指挥，提高工作效率。

三．注意事项1.野外人员应具备安全用电和触电急救的一般常识。

当使用高压电源时，“无穷远”供电电极或中梯装置A、B 供电电极附近应设置明显警告标志或派人看守。

2.在测站布置妥当和电极接地完成后，测站应先通知作业人员再开始供电观测。

观测结束时应先通知发电机停车或切断电池箱电源，然后才通知跑极人员收线或转移供电极位置。

实验五电法勘探实验（对称四极剖面法）、实验原理电剖面法是用以研究地电断面横向电性变化的一类方法。

一般采用固定的电极距并使电极装置沿剖面移动，在各个测点观测电位差和电流强度，计算视电阻率值，这样便可得到在一定深度范围内视电阻率沿剖面的变化。

电剖面法的装置形式一般有：二极装置、三极装置、联合剖面装置、对称四极装置、偶极装置、中间梯度装置等。

电剖面法常用剖面图和平面剖面图对所测断面进行定性解释。

如上图为对称四极装置：AM = NB，取MN的中点0为测量记录点，装置视电阻率为:、AB U MN：sK AB ；二其中，装置系数K AB为:如果AM = MN = NB，则装置称为Wenner装置。

对称四极装置布极特点：对称四极剖面法的供电电极距，主要是根据工作地区基岩顶板的平均埋藏深度或疏松覆盖层的平均厚度来确定。

为了在同一条剖面上研究两种不同深度上的电性特征，通常采用两种供电电极距（A I B I和A2B2 ）。

A2A1MNB1B2 （所谓"复合对称四极剖面法”）的电极距与覆盖层的平均厚度（H ）关系如下：AB“ =(2~4)H 虽=(6~10)H而测量电极距MN应满足MN AB3本次实验仅使用对称四极装置，不涉及复合对称四极装置。

对称四极装置通常用于了解基岩起伏，不同岩性接触面和古河道等。

基特点是曲线形态简单、易识别、异常幅度小，受表土不均匀和地形影响小、效率高。

二、实验目的1•了解对称四极装置的原理；2•了解对称四极装置的工作布置及观测方法；3. 了解对称四级装置在高阻体和低阻体上的视电阻率异常特征。

三、实验仪器DZD —6多功能直流电测系统。

DZD —6多功能直流电测系统由DZD —6主机、供电电极、测量电极、直流电源、传导导线和导线线架等组成。

四、实验步骤1. 在工区布设测线在工区布设测线，原则：由南向北、由西向东测线号与测点号依次增大。

使用皮尺标注供电电极、测量电极以及记录点的坐标。

2. 连接仪器、根据工作布置选定极距，计算装置系数将主机、供电电极、测量电极、直流电源、传导导线按正确的方式一一连接起来；在第一个测量记录点处正确的布置供电电极AB 和测量电极MN ；计算装置系数。

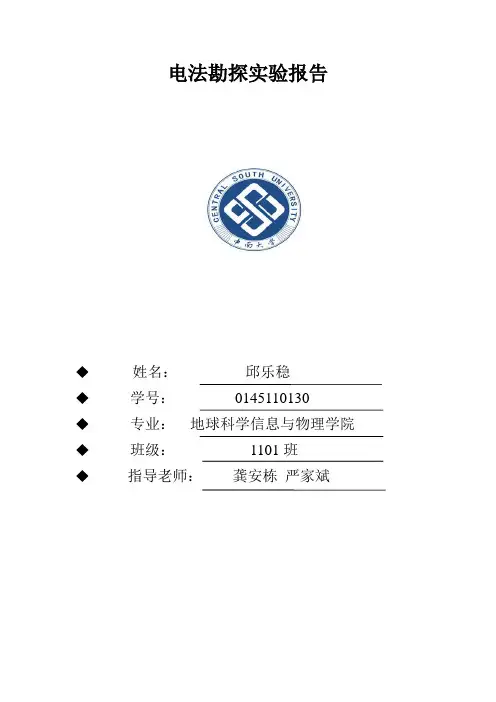

电法勘探实验报告◆姓名：邱乐稳◆学号：0145110130◆专业：地球科学信息与物理学院◆班级：1101班◆指导老师：龚安栋严家斌◆实验名称：直流电法DDC-5电子自动补偿仪实验(电阻率法)◆实验仪器：1.DDC-5电子自动补偿仪2.12V直流蓄电池3.带有标尺的水槽4.水平铜板或者高阻砖块5.连接线若干，点电极面电极各若干◆实验目的：1、熟悉了解DDC-5电子自动补偿（电阻率）仪的基本操作方法。

2、通过实验验证一些疑问及教材上的理论曲线，尝试调节一起参数，如观察工作模式的变化，进一步体会生产操作中电法勘探的利弊。

3、掌握电法勘探的基本工作模式，熟悉电阻率法各种装置的具体应用，在实践中加深对其的认识。

◆实验装置：1.中间梯度装置中间梯度法工作示意图工作方法：供电电极AB固定，测量电极MN在AB中部1/3范围内移动，MN极还可以在离开AB连线一定距离（AB/6范围内）且与之平行的旁测线上进行观测，原点O 为AB的中点，记录点号位置为MN中点。

反映一定深度内电阻率水平横向变化情况。

实验装置系数K=2π/|1/AM-1/AN-1/BM+1/BN|。

2.偶极偶极剖面装置偶极偶极装置工作示意图工作方法：如图所示，这种装置的特点是供电电极AB和测量电极MN均采用偶极子，并分开有一定距离。

由于四个电极都在一条线上，故又称轴向偶极。

其中，原点取OO’中点（O为AB中点，O’为MN中点），它适用于研究沿着剖面不同深度电阻率的变化。

剖面的延伸是通过同时移动AB和MN（通常移动距离为d）来实现的。

取AB=MN=d（d为偶极子长度），OO’=nd(n为正整数），n为电极的间隔系数，则K=π*n*（n^2-1）*d（DDC-5仪器中间隔系数n 与书上理论中提到的间隔系数n不同，前者是AB中点与MN中点的间距，后者是BM的间距）。

3.联合剖面装置联合剖面工作示意图工作方法：电极B放在无穷远处，AMN沿测线同时移动，各电极间相对距离保持不变。

目录一、电法勘探方法 (2)二、实验准备 (2)三、实验过程 (3)四、实验感想 (8)一.电法勘探方法（1）主要讨论电阻率法：1、剖面法测量横向地质体的电阻率的变化情况：常用装置：二极装置，三极装置，联合剖面装置，对称四极装置；2、测深法通过改变极距测量地下纵向的埋深情况：常用装置：对称四极电测深装置；二.实验准备（1）理论知识：学习实验仪器DDC-8 型电子自动补偿仪的操作原理供电电极和测量电极的布置及移动方式改变极距大小，在主测线上获得不同的观测值数据记录、整理与处理、分析（2）所用仪器：（3）DDC-8 电阻率仪操作步骤：1、连接 A、B、M 、N 接线柱，并分别与电极正负极连接；2、按 ON 键打开DDC-8 电阻率仪后，再按电池键检查仪器工作电压≥10V，不满足电压条件，重新设置仪器至满足后方可进行实验；3、按“排列”键，设置排列方式参数，此次实验主要是对称三极联合剖面法、对称四级联合剖面法和对称四级测深法；4、按“极距”键，设置电极极距参数，AB/2,MN /2(单位：m) 按“前进”键，直至显示“K”值，记录装置系数 K 值；5、检查线路，连接外接电源“HV”；6、按“测量”，采集数据。

三.实验过程实验一：低阻脉上的对称三极联合剖面法水槽模拟实验（1）实验目的：了解电阻率对称三极联合剖面法的工作布置及观测方法了解电阻率联合剖面法在良导体上视电阻率异常特征完成数据数据采集处理和异常曲线的绘制（2）实验内容：本实验是在水槽中用联合剖面法进行电阻率异常的实验和观测，装置的大小根据实验条件设计，要求观测不同极距下的异常变化。

注意：①AB/2 和 MN/2 的大小要选择合理②电极入水深度约 2~3mm 较合适③无穷远极可选在水槽边缘。

（3）实验原理：联合剖面法是由两组三极装置联合进行探测的一种视电阻率测量方法，具有分辨能力高。

异常明显的优点，但也有装置较笨重、地形影响大等缺点。

无穷远极C通常设在测区基线方向离测区最边缘的测线大于五倍AO 的距离处，本实验设计在水槽边缘处。

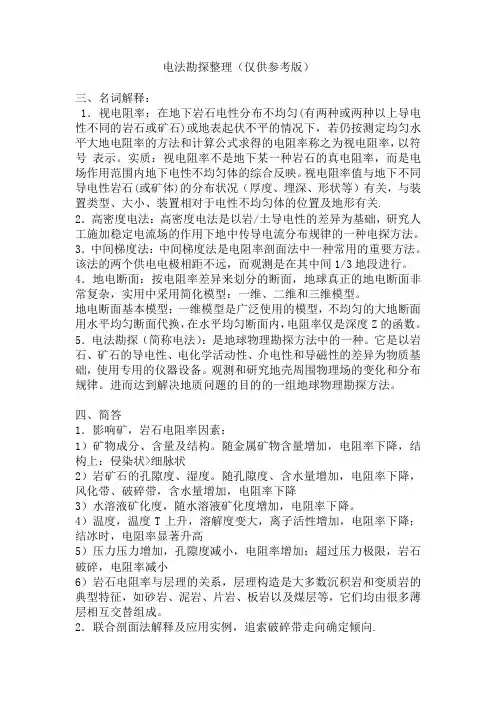

电法勘探整理（仅供参考版）三、名词解释：1．视电阻率：在地下岩石电性分布不均匀(有两种或两种以上导电性不同的岩石或矿石)或地表起伏不平的情况下，若仍按测定均匀水平大地电阻率的方法和计算公式求得的电阻率称之为视电阻率，以符号表示。

实质：视电阻率不是地下某一种岩石的真电阻率，而是电场作用范围内地下电性不均匀体的综合反映。

视电阻率值与地下不同导电性岩石(或矿体)的分布状况（厚度、埋深、形状等）有关，与装置类型、大小、装置相对于电性不均匀体的位置及地形有关.2．高密度电法：高密度电法是以岩/土导电性的差异为基础，研究人工施加稳定电流场的作用下地中传导电流分布规律的一种电探方法。

3．中间梯度法：中间梯度法是电阻率剖面法中一种常用的重要方法。

该法的两个供电电极相距不远，而观测是在其中间1/3地段进行。

4．地电断面：按电阻率差异来划分的断面，地球真正的地电断面非常复杂，实用中采用简化模型：一维、二维和三维模型。

地电断面基本模型：一维模型是广泛使用的模型，不均匀的大地断面用水平均匀断面代换，在水平均匀断面内，电阻率仅是深度Z的函数。

5．电法勘探（简称电法）：是地球物理勘探方法中的一种。

它是以岩石、矿石的导电性、电化学活动性、介电性和导磁性的差异为物质基础，使用专用的仪器设备。

观测和研究地壳周围物理场的变化和分布规律。

进而达到解决地质问题的目的的一组地球物理勘探方法。

四、简答1．影响矿，岩石电阻率因素：1）矿物成分、含量及结构。

随金属矿物含量增加，电阻率下降，结构上：侵染状>细脉状2）岩矿石的孔隙度、湿度。

随孔隙度、含水量增加，电阻率下降，风化带、破碎带，含水量增加，电阻率下降3）水溶液矿化度，随水溶液矿化度增加，电阻率下降。

4）温度，温度T上升，溶解度变大，离子活性增加，电阻率下降；结冰时，电阻率显著升高5）压力压力增加，孔隙度减小，电阻率增加；超过压力极限，岩石破碎，电阻率减小6）岩石电阻率与层理的关系，层理构造是大多数沉积岩和变质岩的典型特征，如砂岩、泥岩、片岩、板岩以及煤层等，它们均由很多薄层相互交替组成。

电法勘探实验报告中南大学地电场与电法勘探实验报告姓名：白冬鑫学号：010*******专业：地球信息科学与技术班级：1202班指导老师：严家斌龚安栋一、实验名称 (1)二、实验仪器 (1)三、实验内容 (1)四、实验目的 (1)五、实验原理 (1)①中梯装置： (1)②偶极偶极： (2)③对称四极： (2)④联合剖面： (3)六、实验步骤 (4)（一） DDC-5电子自动补偿仪 (4)（二）双频激电仪 (5)1.接收机的连接与操作： (5)2.测量过程 (5)3.测量完成后的关机过程 (6)七、数据处理 (6)（一）电阻率法 (6)①中梯装置 (6)②联合剖面法 (6)③对称四级 (7)④偶极偶极 (7)（二）极化率法 (8)①中梯装置 (8)②对称四级测深 (8)八、实验结论 (9)（一）视电阻率法 (9)（二）视极化率法 (10)九、实验感想 (12)一、实验名称地电场与电法勘探视电阻率法与视极化率实验二、实验仪器DDC-5电子自动补偿仪、双频激电仪三、实验内容用两种仪器分别进行中梯、偶极、对称四极、联剖及测深实验四、实验目的①熟悉DDC-5电子自动补偿仪和双频激电仪的操作步骤；②掌握装置系数的算法和所得电阻率数据的基本分析分析；③判断并能够处理实验当中出现的不良数据及遇到的问题；④结合实验数据及图像说明每种方法适合何种矿体。

五、实验原理以DDC-5电子自动补偿仪为例介绍个装置，双频激电仪仅是仪器不一样，测量的是视极化率，测量装置是相同的。

①中梯装置：中梯装置中梯装置如上图所示，这种装置的特点是：供电电极AB 的距离取得很大，且固定不动；测量电极在其中间三分之一地段逐点测量，或者扩大到1/2AB 、2/3AB ，甚至全域测量。

记录点取在MN 中点。

其s ρ表达式为：I U K MNs ∆=ρ其中K MN =2p ·AM ·AN ·BM ·BNMN AM ·AN +BM ·BN ()② 偶极偶极： 这种装置的特点是供电电极AB 和测量电极MN 均采用偶极，并分开有一定距离。

激电测深和联合剖面测量作者：牛稳来源：《科技资讯》2014年第35期摘要：激发极化法是以岩（矿）石、水的激发极化效应的差异为物性前提，用人工地下直流电流激发，以某种极距的接收装置，测量地层的不同激发效应，研究地层横、纵向激发极化效应的特点，以查明矿产资源和有关地质问题的方法。

激电测深和联合剖面测量是激发激化法的常用方法，在硫化物金属矿的勘查过程中有较好的效果。

该文简述了激电测深、联合剖面方法在威宁二塘镇铅锌矿勘探中的综合应用，并介绍了激电测深、联合剖面测量概念、装置及激发激化法原理，且对L-2线剖面异常解释推断及验证。

关键词：威宁二塘镇激电测深联合剖面铅锌矿区综合应用中图分类号：P631 文献标识码：A 文章编号：1672-3791（2014）12（b）-0056-031 激电测量原理和装置1.1 工作原理电测深法是在地面的测深点上（即MN极的中点），通过逐次加大供电电极AB极距的大小，测量同—点的不同AB极距的视电阻率ρS值，研究这个测深点下不同深度的地质断面情况。

在AB极距离短时，电流分布浅，ρS曲线主要反映浅层情况；AB极距大时，电流分布深，ρS曲线主要反映深部地层的影响。

1.2 测量装置采用图1装置用于研究地层的垂向变化，通常在重点异常区布置测深点。

MN中点为测深点位置，MN不动，加大AB距进行观测。

2 矿区实测分析以黔西南威宁县二塘铅锌矿区L-2测线激电测深及联合剖面测量，作为具体解释推断实例。

2.1 地质背景及铅锌矿分布特征位于特提斯-喜马拉雅与滨太平洋两大全球巨型构造域结合部位，属扬子准地台上扬子台褶带，地质构造复杂、沉积建造多样、大陆流溢拉斑玄武岩浆活动强烈，深大断裂对该区地壳的演化起着重要的控制作用，与它们伴生的成矿单元，主要受构造的影响，具有明显的带状特征。

2.2 矿区地质（1）地层与构造。

①石炭系地层有中统黄龙组（C2h）：浅灰、灰色厚层块状亮晶灰岩、燧石灰岩，夹生物屑灰岩，厚55～110m。

读书报告电法勘探是按照地壳中各类岩石或矿体的电磁学的导电性、导磁性、介电性和电化学特性的差异，通过对电磁场或电化学场的空间分布规律及时间特性的观测和研究，勘查地质构造和寻找有用矿产的物探方法，是勘探地球物理学中的重要分支。

通过中国知网，查找了卸载了以下书籍及期刊论文。

在中国知网下载了牛之链《脉冲瞬变电磁法原理》，主要内容瞬变电磁法（ＴＥＭ）是利用不接地回线或接地电极向地下发送脉冲式一次电磁场，用线圈或接地电极观测由该脉冲电磁场感应的地下涡流而产生的二次电磁场的空间和时间分布，从而解决有关地质问题的时间域电磁法。

瞬变电磁野外工作中一般是用线圈观测感应电压，根据实测电压衰减曲线，可绘制不同时间道的视电阻率断面图，以此推断地下异常分布情况。

下载了《关于高密度电法在工程勘察中的应用研究》，作者邱波，【摘要】高密度电阻率法作为电法勘探的一个分支，是一种多快好省的物探方法。

它广泛应用于城市工程、环境地质调查、地质找水、考古、管线探测等方面，取得良好的应用效果。

其在岩溶、构造、检测等领域的应用也远超理论上的预期。

本文系统的归纳和总结了高密度电阻率法的基本原理、工作方法与技术、历史发展和研究现状。

文中对高密度电阻率法正反演进行了研究，即应用二维正向建模软件RES2DMOD对理论模型进行正演，再给生成的正演数据加入5%的噪声，然后用反演软件RES2DINV对数据进行反演，生成反演视电阻率拟断面图；在正演模型中，有针对高密度电阻率法水平分层能力、横向和纵向分辨能力的模型设计，也有针对地下目标体的模型设计，例如高阻和低阻体、裂隙和溶洞的正演模型，以及改变高密度电阻率法装置参数的模型。

通过二维正向建模程序RES2DMOD对理论模型进行正演，研究不同地质条件下地质体异常反应和不同装置条件下相同地质体异常响应特征，以及相同装置条件下，多个地质体之间形态、相对位置变化的响应特征，总结高密度电阻率法常见测量装置的勘探效果。

这就需要根据对不同模型进行正演，总结出其中的规律，以方便野外测量时能根据具体情况选择相对应的高密度电法测量装置。

电法勘探水槽模拟实验报告姓名：学号：班级：指导教师：昌彦君时间：2014年12月目录实验一：低阻脉上的联合剖面法水槽模拟实验................ ２一、实验内容........................................ ２二、实验目的........................................ ２三、实验原理........................................ ２四、实验步骤........................................ ５五、实验记录及绘图.................................. ６六、结果分析........................................ ７实验二：（复合)对称四极剖面法........................... ８一、实验目的....................................... ８二、实验内容........................................ ８三、实验原理........................................ ８四、实验步骤........................................ ９五、实验数据及绘图.................................. ９六、实验结果分析.................................. １０实验三：对称四极测深（二层水平层状大地模型）.......... １１一、实验目的与要求............................... １１二、实验内容..................................... １１三、实验原理...................................... １１四、实验步骤...................................... １５五、实验数据及绘图................................ １５六、实验结果分析.................................. １６实习总结及感想 ....................................... １６实验一：低阻脉上的联合剖面法水槽模拟实验一、实验内容本实验是在水槽中用联合剖面法观测，装置的大小根据实验条件设计。

邹平工程物探设备及方法简介
本次单位配备设备为重庆地质仪器厂生产的DDC-8电阻率找水仪。

本次工作拟采用的物探方法为：
1、联合剖面法
联合剖面装置由两个对称的三极装置联合组成，故称联合剖面装置。

其中电源负极接到置于“无穷远”处的C极，正极可分别接至A极或B极。

联合剖面法极距的选择必须考虑到覆盖层的厚度，或地下水的埋深H来确定，一般AO=OB>3~5H。

联合剖面示意图如下，无穷远距离至少为AO距离5-10倍。

剖面线垂直于断裂构造，无穷远垂直于剖面线。

2、对称四极电测深
它是在地面的一个测深点上(即MN极的中点)，通过逐次加大供电电极,AB极距的大小，测量同—点的、不同AB极距的视电阻率ρS值，研究这个测深点下不同深度的地质断面情况。

电测深法多采用对称四极排列，称为对称四极测深法。

在AB极距离短时，电流分布浅，ρS 曲线主要反映浅层情况；AB极距大时，电流分布深，ρS曲线主要反映深部地层的影响。

ρS曲线是绘在以AB/2和ρS为坐标的双对数坐标纸上。

示意图如下，AM、NB对称向两侧移动，（需在一条直线上）。

联合剖面法和激电测深在旌德庙首地区的应用效果作者：李东鹏来源：《西部资源》2022年第01期摘要：通过本次及前期激电联合剖面测量所得ρs正交点，能够较好反映低阻体的存在，依据联合剖面测量所获低阻正交点位置，推测出F3构造北东向次级构造破碎带2条。

根据第四系浮土、岩体与砂岩接触带的电性差异，判定出了1条砂岩与岩体的边界线，该边界与地质上圈定的岩体接触带基本吻合。

关键词：联合剖面；激电测深；视电祖率引言联合剖面法用来寻找和追索断层及构造破碎带、划分岩石界面有明显效果[1]。

采用激电测深法可了解地质体或矿脉向下延伸情况。

本次对普查中圈定的成矿远景地段开展1∶10000激电联合剖面测量和激电测深工作，根据砂岩与岩体、第四系浮土的电性差异，寻找岩体接触带及可能赋矿的陡立良导矿体及矿化带，并确定其大体位置；利用矿带部位及接触带具有ρs 正交点或低值区和ηs高值反交点及高值区同时出现的特征，对砂岩与岩体的接触带及破碎带的分布情况加以推断，并大致判定其倾向。

1.查区地质概况查区地处江南古陆北东端，区域性绩溪复背斜与太平复向斜交接处，区域上位于北东向榔桥—里东坑深大断裂和北东向旌德—漳前深大断裂之间，夹于旌德岩体北部接触带及其与榔桥岩体的夹持部位，区内北东向的断裂构造主要有3条，由西向东分别编号为F1、F2、F3。

区内出露地层主要为志留系地层，岩浆岩归属于燕山期的旌德花岗闪长岩体。

旌德岩体北部接触带及其与榔桥岩体的夹持部位是区域性铅（锌、钼）矿产成矿的有利地段，亦是区域铜、钼、锡、铋等金属测量晕较为发育的地区。

目前查区附近已发现的矿点有热液型石壁山铅锌矿点和热液石英脉型怀玉山辉钼矿点[2]。

2.地球物理特征根据工作区内已有的物性参数资料，结合本次对工区岩石参数测量，对本区岩性的物性参数进行了统计，具体结果详见表1：由表1可知，不同岩性层存在明显电性差异，查区地层视电阻率值一般为400Ω·m～10000Ω·m，视极化率值为1.0%～3.0%，而在成矿可能性较大的岩体接触带及破碎带部位出现低阻（3.0%）异常，該特征为激电测量工作的开展提供了有利的物性基础。
