全站仪测量高程到底有几种方法.方法一:经典方法,全站仪在已知坐标(含高程)点上设站;方法二:后方交会,全站仪在任意点上设站;方法三:对边测量,全站仪测两点高差。
下面对三种方法进行阐述:方法一:经典方法先说方法一.说这个方法是经典方法,是因为:1.其测量原理我们在学习经纬仪视距测量时就学习过,每种测量教材中都有;2.测量教材中有关全站仪高程测量原理,都按此原理进行阐述;3.全站仪高程测量的相关设置,都按此原理进行的。
到底什么测量原理呢,我们来回顾一下,看下图:我们从(1)式中可以发现,全站仪一旦设站完成,测站高程和仪器高度均为定值,若测量过程中不改变棱镜高度,则除了Ssina(即实测参数)外,等式右侧其它各参数之和均为恒等值,由此我们可以得出:全站仪一旦设定,同时不再改变棱镜高度的话,全站仪对各点的测量高差,其实质是每个三角高差dZ的差值这个结论我们先记住,它将是后面方法二和方法三的理论基础。
方法二:后方交会说实话,我也不知道叫“后方交会”是否准确,因为这个名字一般是指:在全站仪平面测量时,全站仪自由设站,通过测量并输入测站外两个已知点的平面坐标,从而完成设站的工作。
而这里是指全站仪在高程测量前,全站仪自由设站,通过测量测站外一个已知高程点,再通过全站仪相关的设置,从而完成全站仪高程测量设站的工作。
我们还是继续对照着这张老图进行分析:方法三:对边测量方法三的测量方法是一个纯粹的高差测量,操作也相当简单:全站仪架设在任意位置,不做任何高程测量的设置(即测站高程、仪器高、棱镜高均使用仪器内存值),分别对两个点测量其三角高差dZ(要保证棱镜高度不变),两者之差即为两点之高差,跟水准测量的后视减前视相反,这里应该是前视减后视。
其测量原理,在方法一中已经验证,在此不再赘述。
各种方法的适用情况:方法都出来了,都有测量原理,都是可行的,如果硬要说哪种方法好,本身这个问题就是个伪问题,因为每种方法各有优势,如果不结合实际情况,便不能确定到底哪种方法要好。

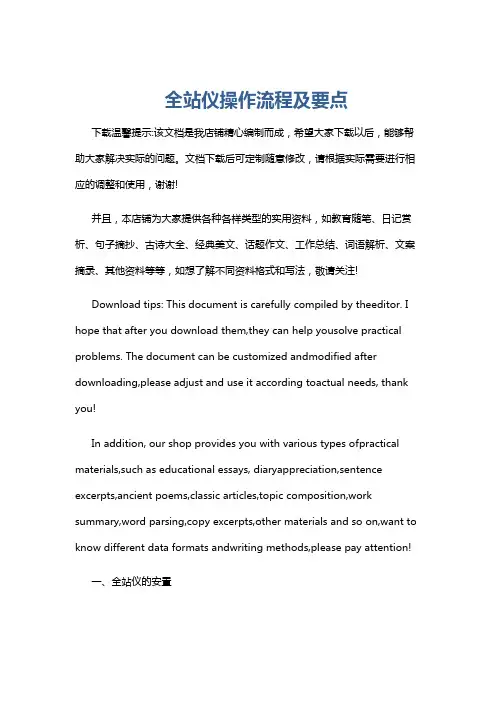

全站仪操作流程及要点下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、全站仪的安置1. 选择合适的位置:选择一个视野开阔、通视良好的位置,避免周围有障碍物或强电磁场干扰。

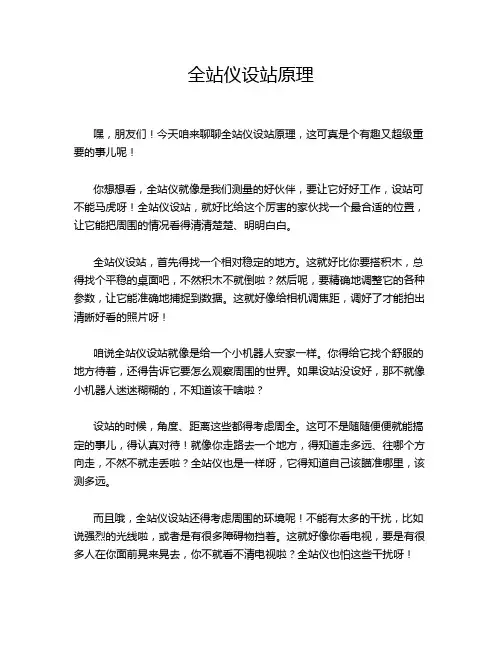

全站仪设站原理嘿,朋友们!今天咱来聊聊全站仪设站原理,这可真是个有趣又超级重要的事儿呢!你想想看,全站仪就像是我们测量的好伙伴,要让它好好工作,设站可不能马虎呀!全站仪设站,就好比给这个厉害的家伙找一个最合适的位置,让它能把周围的情况看得清清楚楚、明明白白。
全站仪设站,首先得找一个相对稳定的地方。
这就好比你要搭积木,总得找个平稳的桌面吧,不然积木不就倒啦?然后呢,要精确地调整它的各种参数,让它能准确地捕捉到数据。
这就好像给相机调焦距,调好了才能拍出清晰好看的照片呀!咱说全站仪设站就像是给一个小机器人安家一样。
你得给它找个舒服的地方待着,还得告诉它要怎么观察周围的世界。
如果设站没设好,那不就像小机器人迷迷糊糊的,不知道该干啥啦?设站的时候,角度、距离这些都得考虑周全。
这可不是随随便便就能搞定的事儿,得认真对待!就像你走路去一个地方,得知道走多远、往哪个方向走,不然不就走丢啦?全站仪也是一样呀,它得知道自己该瞄准哪里,该测多远。
而且哦,全站仪设站还得考虑周围的环境呢!不能有太多的干扰,比如说强烈的光线啦,或者是有很多障碍物挡着。
这就好像你看电视,要是有很多人在你面前晃来晃去,你不就看不清电视啦?全站仪也怕这些干扰呀!设站完成后,你就会觉得特别有成就感。
就好像你搭好了一个超级复杂的模型,或者是完成了一幅很棒的画作。
这时候你再让全站仪去工作,它就能给你提供准确又可靠的数据啦!总之呢,全站仪设站原理虽然有点复杂,但只要咱认真对待,一步一步来,肯定能把这个小机器人安顿好,让它乖乖地为我们工作。
这可不是开玩笑的事儿呀,这关系到我们测量的准确性和可靠性呢!大家可别小瞧了它哦!所以呀,一定要好好掌握全站仪设站原理,让我们的测量工作更上一层楼!。
全站仪操作步骤及方法
以下为全站仪的基本操作步骤及方法:
1. 设置全站仪:将全站仪放在测量点上的三脚架上,并使用水平仪进行水平调节,确保全站仪水平稳定。
2. 安装测杆或测杆卡:将测杆或测杆卡安装在全站仪上,确保其安装牢固。
3. 连接电源:通过电源线连接全站仪和电源插座,然后按下电源按钮启动全站仪。
4. 进行辅助定位:在进行测量之前,通常需要进行辅助定位,以确定全站仪所在位置的坐标。
5. 进行目标点测量:选择目标点进行测量,然后通过镜头观察目标点,使用全站仪的横轴和纵轴调节,使目标点准确对准十字线。
6. 记录测量数据:在观察测定点后,按下记录按钮,全站仪将自动记录测量数据,包括水平角、垂直角和斜距等信息。
7. 移动到下一个目标点:完成一个目标点的测量后,将全站仪移动到下一个目标点,并重复步骤5和6,直到完成所有目标点的测量。
8. 数据处理和分析:将测量数据导出到计算机中进行处理和分析,使用相应的软件进行地图绘制、坐标计算等工作。
9. 整理和保养设备:在使用全站仪结束后,将其摆放在安全的地方,清洁仪器,并及时保养,包括调整仪器的水平和校准仪器等。
请注意,在操作全站仪时应遵循相关的安全操作规程,并确保仪器的正常使用和维护。

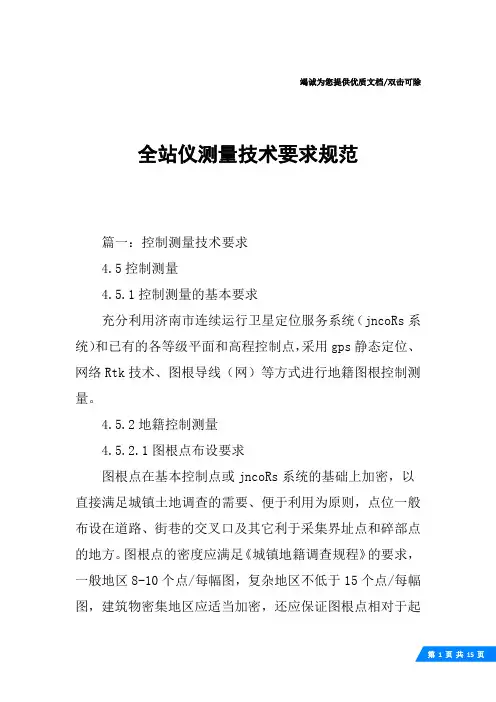

竭诚为您提供优质文档/双击可除全站仪测量技术要求规范篇一:控制测量技术要求4.5控制测量4.5.1控制测量的基本要求充分利用济南市连续运行卫星定位服务系统(jncoRs系统)和已有的各等级平面和高程控制点,采用gps静态定位、网络Rtk技术、图根导线(网)等方式进行地籍图根控制测量。
4.5.2地籍控制测量4.5.2.1图根点布设要求图根点在基本控制点或jncoRs系统的基础上加密,以直接满足城镇土地调查的需要、便于利用为原则,点位一般布设在道路、街巷的交叉口及其它利于采集界址点和碎部点的地方。
图根点的密度应满足《城镇地籍调查规程》的要求,一般地区8-10个点/每幅图,复杂地区不低于15个点/每幅图,建筑物密集地区应适当加密,还应保证图根点相对于起算点的点位中误差不得超过5cm。
4.5.2.2图根点标志图根点设临时标志,当测区内基本控制点密度较疏时,应适当埋设固定标石。
埋石确有困难时,可在沥青或水泥地面上打(嵌)入刻有十字的钢桩代替标石,在四周凿刻深度为1cm、边长为15cm×15cm的方框,涂以红漆,内写点号。
每幅1:500图内埋石(钢桩)点数量不得少于4点。
4.5.2.3图根点编号图根点编号共5位。
第一位为标段的英文字母代码,13标段为m,点号均自0001开始编排,如a0001、a0002,c0003、d0008等。
4.5.2.4采用jncoRs系统进行图根测量采用jncoRs系统进行图根控制测量时,应使用三脚架模式,不得采用单杆模式。
每点均应独立测量两次,每次不少于15个历元,两次测量的平面坐标之差不应大于2cm,高程之差不应大于3cm,取两次测量的中数作为最后成果。
4.5.2.5静态gps测量采用静态gps方式加密控制点时,标志选设、观测和数据处理等应严格按照相关规范要求进行。
4.5.2.6图根导线测量图根导线测量依据各等级基本平面控制点,可分为两级进行布设,布设形式为附(闭)合导线或结点网。

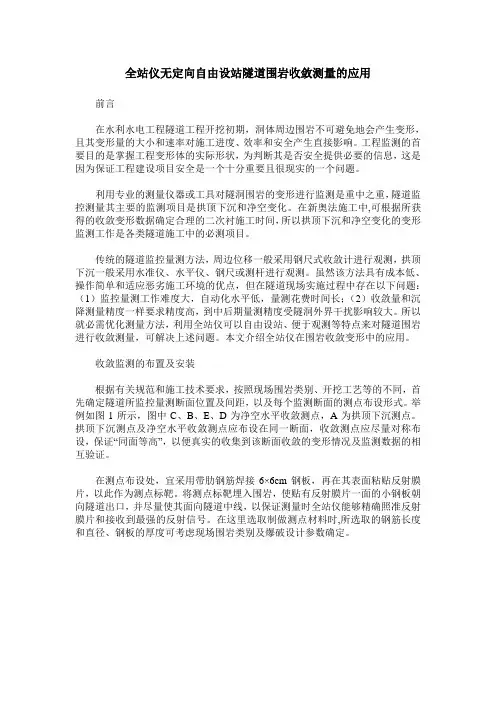

全站仪无定向自由设站隧道围岩收敛测量的应用前言在水利水电工程隧道工程开挖初期,洞体周边围岩不可避免地会产生变形,且其变形量的大小和速率对施工进度、效率和安全产生直接影响。
工程监测的首要目的是掌握工程变形体的实际形状,为判断其是否安全提供必要的信息,这是因为保证工程建设项目安全是一个十分重要且很现实的一个问题。
利用专业的测量仪器或工具对隧洞围岩的变形进行监测是重中之重,隧道监控测量其主要的监测项目是拱顶下沉和净空变化。
在新奥法施工中,可根据所获得的收敛变形数据确定合理的二次衬施工时间,所以拱顶下沉和净空变化的变形监测工作是各类隧道施工中的必测项目。
传统的隧道监控量测方法,周边位移一般采用钢尺式收敛计进行观测,拱顶下沉一般采用水准仪、水平仪、钢尺或测杆进行观测。
虽然该方法具有成本低、操作简单和适应恶劣施工环境的优点,但在隧道现场实施过程中存在以下问题:(1)监控量测工作难度大,自动化水平低,量测花费时间长;(2)收敛量和沉降测量精度一样要求精度高,到中后期量测精度受隧洞外界干扰影响较大。
所以就必需优化测量方法,利用全站仪可以自由设站、便于观测等特点来对隧道围岩进行收敛测量,可解决上述问题。
本文介绍全站仪在围岩收敛变形中的应用。
收敛监测的布置及安装根据有关规范和施工技术要求,按照现场围岩类别、开挖工艺等的不同,首先确定隧道所监控量测断面位置及间距,以及每个监测断面的测点布设形式。
举例如图1所示,图中C、B、E、D为净空水平收敛测点,A为拱顶下沉测点。
拱顶下沉测点及净空水平收敛测点应布设在同一断面,收敛测点应尽量对称布设,保证“同面等高”,以便真实的收集到该断面收敛的变形情况及监测数据的相互验证。
在测点布设处,宜采用带肋钢筋焊接6×6cm钢板,再在其表面粘贴反射膜片,以此作为测点标靶。
将测点标靶埋入围岩,使贴有反射膜片一面的小钢板朝向隧道出口,并尽量使其面向隧道中线,以保证测量时全站仪能够精确照准反射膜片和接收到最强的反射信号。

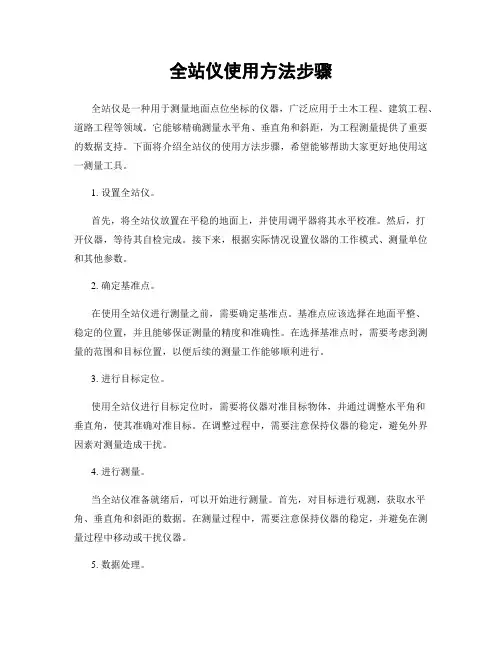

全站仪使用方法步骤全站仪是一种用于测量地面点位坐标的仪器,广泛应用于土木工程、建筑工程、道路工程等领域。
它能够精确测量水平角、垂直角和斜距,为工程测量提供了重要的数据支持。
下面将介绍全站仪的使用方法步骤,希望能够帮助大家更好地使用这一测量工具。
1. 设置全站仪。
首先,将全站仪放置在平稳的地面上,并使用调平器将其水平校准。
然后,打开仪器,等待其自检完成。
接下来,根据实际情况设置仪器的工作模式、测量单位和其他参数。
2. 确定基准点。
在使用全站仪进行测量之前,需要确定基准点。
基准点应该选择在地面平整、稳定的位置,并且能够保证测量的精度和准确性。
在选择基准点时,需要考虑到测量的范围和目标位置,以便后续的测量工作能够顺利进行。
3. 进行目标定位。
使用全站仪进行目标定位时,需要将仪器对准目标物体,并通过调整水平角和垂直角,使其准确对准目标。
在调整过程中,需要注意保持仪器的稳定,避免外界因素对测量造成干扰。
4. 进行测量。
当全站仪准备就绪后,可以开始进行测量。
首先,对目标进行观测,获取水平角、垂直角和斜距的数据。
在测量过程中,需要注意保持仪器的稳定,并避免在测量过程中移动或干扰仪器。
5. 数据处理。
测量完成后,需要对获取的数据进行处理。
可以使用相关的测量软件或计算公式,将测量数据转化为实际的坐标值。
在数据处理过程中,需要注意数据的准确性和可靠性,确保测量结果符合实际要求。
6. 结束测量。
当所有测量工作完成后,需要对全站仪进行合理的存放和保养。
将仪器放置在干燥、通风的地方,并定期进行校准和维护,以确保其正常的使用状态。
总结。
全站仪作为一种重要的测量工具,广泛应用于各种工程领域。
正确的使用方法和步骤对于保证测量的准确性和精度至关重要。
希望本文介绍的全站仪使用方法步骤能够帮助大家更好地掌握这一测量工具,提高工程测量的效率和精度。
全站仪操作步骤及方法全站仪是测量土地、建筑、工程等领域中常用的精密测量设备。
操作全站仪需要一定的操作技巧和知识,以下是全站仪的操作步骤及方法:1. 设置全站仪:将全站仪安放在一个平稳的位置上,确保其稳定性。
然后,使用调平器和脚螺丝将全站仪调平。
通过在调平过程中使气泡保持在中心位置,可以确保全站仪的水平度。
2. 配置参数:按照测量的需求,设置全站仪的参数。
包括单位制(角度制或百分度)、坐标系、高程基准等。
这些参数的设置将直接影响后续的测量结果。
3. 安置测站:选择一个被称为测站的点,将全站仪放置在测站上,并使用三脚架固定全站仪。
确保测站周围没有遮挡物,以便全站仪可以全方位地观察目标。
4. 架设反射棱镜:在需要测量的点处设置反射棱镜。
反射棱镜是全站仪后面测量测角、测距的重要目标。
使用标尺和丝绳等工具进行精确定位,确保反射棱镜放置的水平度和垂直度。
5. 测量仪器高:用自带的测量仪或其他工具测量全站仪到反射棱镜的高距,这个距离将被用来计算测量结果中的高差。
6. 观测选项:通过全站仪的菜单选择观测选项。
常见的观测选项包括角度观测、距离观测、坐标观测和高差观测等。
根据测量需求选择相应的选项。
7. 角度观测:对准反射棱镜,记录仪器的仰角和水平角。
通常需要观测多个方向的角度,以提高测量的准确性和可靠性。
8. 距离观测:观测测站到反射棱镜的距离。
目前的全站仪通常采用激光测距技术,通过测量激光发射和接收的时间差来计算距离。
9. 坐标观测:全站仪可以测量目标点在平面坐标系中的位置。
通过观测多个目标点的坐标,可以进行现场图绘制和平差计算等操作。
10. 高差观测:全站仪能够准确测量目标点的高程。
通过观测多个目标点的高程,可以进行坡度计算、倾斜度分析等测量。
11. 数据处理:将观测到的数据导入计算机,使用专业的测量软件进行数据处理。
数据处理包括数据校正、数据配准、误差检查和计算结果等。
12. 结果输出:完成数据处理后,可以将测量结果输出为绘图文件、报告文件或其他文件格式。

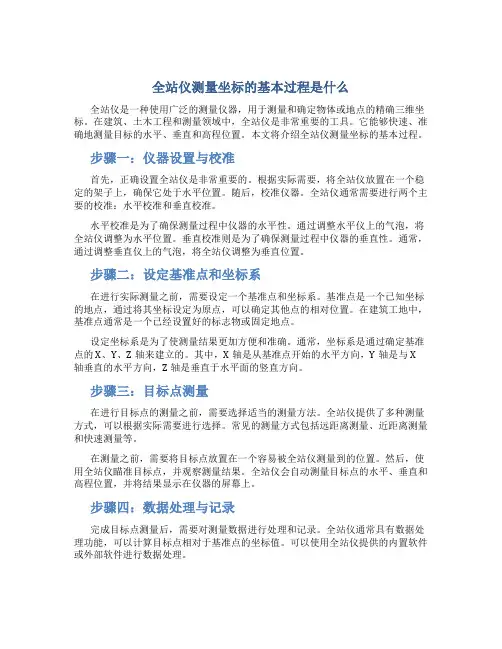

全站仪测量坐标的基本过程是什么全站仪是一种使用广泛的测量仪器,用于测量和确定物体或地点的精确三维坐标。
在建筑、土木工程和测量领域中,全站仪是非常重要的工具。
它能够快速、准确地测量目标的水平、垂直和高程位置。
本文将介绍全站仪测量坐标的基本过程。
步骤一:仪器设置与校准首先,正确设置全站仪是非常重要的。
根据实际需要,将全站仪放置在一个稳定的架子上,确保它处于水平位置。
随后,校准仪器。
全站仪通常需要进行两个主要的校准:水平校准和垂直校准。
水平校准是为了确保测量过程中仪器的水平性。
通过调整水平仪上的气泡,将全站仪调整为水平位置。
垂直校准则是为了确保测量过程中仪器的垂直性。
通常,通过调整垂直仪上的气泡,将全站仪调整为垂直位置。
步骤二:设定基准点和坐标系在进行实际测量之前,需要设定一个基准点和坐标系。
基准点是一个已知坐标的地点,通过将其坐标设定为原点,可以确定其他点的相对位置。
在建筑工地中,基准点通常是一个已经设置好的标志物或固定地点。
设定坐标系是为了使测量结果更加方便和准确。
通常,坐标系是通过确定基准点的X、Y、Z轴来建立的。
其中,X轴是从基准点开始的水平方向,Y轴是与X轴垂直的水平方向,Z轴是垂直于水平面的竖直方向。
步骤三:目标点测量在进行目标点的测量之前,需要选择适当的测量方法。
全站仪提供了多种测量方式,可以根据实际需要进行选择。
常见的测量方式包括远距离测量、近距离测量和快速测量等。
在测量之前,需要将目标点放置在一个容易被全站仪测量到的位置。
然后,使用全站仪瞄准目标点,并观察测量结果。
全站仪会自动测量目标点的水平、垂直和高程位置,并将结果显示在仪器的屏幕上。
步骤四:数据处理与记录完成目标点测量后,需要对测量数据进行处理和记录。
全站仪通常具有数据处理功能,可以计算目标点相对于基准点的坐标值。
可以使用全站仪提供的内置软件或外部软件进行数据处理。
在数据处理过程中,需要将测量数据与基准点的坐标系对应起来,并将计算得到的坐标值记录下来。

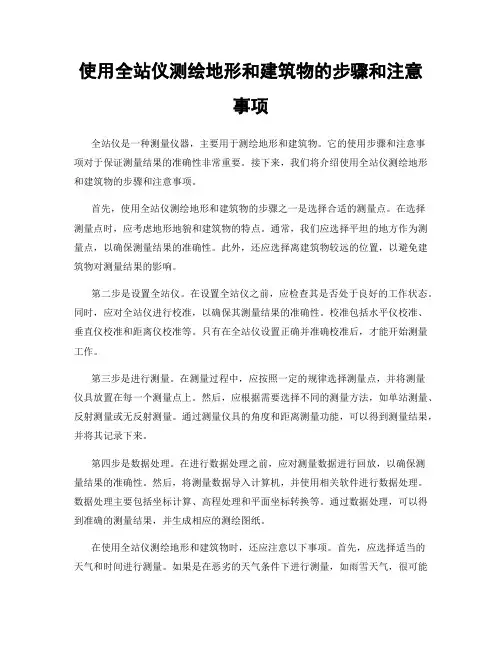

使用全站仪测绘地形和建筑物的步骤和注意事项全站仪是一种测量仪器,主要用于测绘地形和建筑物。
它的使用步骤和注意事项对于保证测量结果的准确性非常重要。
接下来,我们将介绍使用全站仪测绘地形和建筑物的步骤和注意事项。
首先,使用全站仪测绘地形和建筑物的步骤之一是选择合适的测量点。
在选择测量点时,应考虑地形地貌和建筑物的特点。
通常,我们应选择平坦的地方作为测量点,以确保测量结果的准确性。
此外,还应选择离建筑物较远的位置,以避免建筑物对测量结果的影响。
第二步是设置全站仪。
在设置全站仪之前,应检查其是否处于良好的工作状态。
同时,应对全站仪进行校准,以确保其测量结果的准确性。
校准包括水平仪校准、垂直仪校准和距离仪校准等。
只有在全站仪设置正确并准确校准后,才能开始测量工作。
第三步是进行测量。
在测量过程中,应按照一定的规律选择测量点,并将测量仪具放置在每一个测量点上。
然后,应根据需要选择不同的测量方法,如单站测量、反射测量或无反射测量。
通过测量仪具的角度和距离测量功能,可以得到测量结果,并将其记录下来。
第四步是数据处理。
在进行数据处理之前,应对测量数据进行回放,以确保测量结果的准确性。
然后,将测量数据导入计算机,并使用相关软件进行数据处理。
数据处理主要包括坐标计算、高程处理和平面坐标转换等。
通过数据处理,可以得到准确的测量结果,并生成相应的测绘图纸。
在使用全站仪测绘地形和建筑物时,还应注意以下事项。
首先,应选择适当的天气和时间进行测量。
如果是在恶劣的天气条件下进行测量,如雨雪天气,很可能会影响测量结果的准确性。
此外,应在白天进行测量,以确保测量点充分照明,有利于全站仪的测量工作。
其次,应注意全站仪的保养和维护。
全站仪是一种精密的测量仪器,因此在使用过程中应避免剧烈震动和碰撞。
对于全站仪的存放,应选择干燥、通风和无尘的地方,以保证其正常工作。
定期进行仪器的维护和保养,如清洁仪器表面和镜头等,有助于延长其使用寿命。
最后,使用全站仪测绘地形和建筑物时,还应遵守相关的法律法规和技术标准。
全站仪的使用方法全站仪是一种用于测量地面上各个点的水平角、垂直角和斜距的精密测量仪器。
它在土木工程、建筑工程、道路工程等领域有着广泛的应用。
正确的使用全站仪可以提高测量的准确度和效率,下面将介绍全站仪的使用方法。
1. 设置全站仪。
首先,打开全站仪的电源开关,等待一段时间让仪器自检完成。
然后,调节全站仪的三脚架,使其稳固地支撑在地面上。
接着,使用调平器将全站仪调平,确保仪器处于水平状态。
最后,使用遥控器或直接在仪器上操作,设置测量模式和测量精度。
2. 对准目标。
在使用全站仪进行测量之前,需要对准测量目标。
首先,通过望远镜观察目标,然后使用调节螺丝调整望远镜的水平和垂直方向,使其准确对准目标。
在对准目标时,需要确保望远镜的十字线和目标重合,以保证测量的准确性。
3. 进行测量。
当全站仪设置和对准完成后,即可进行测量。
在测量过程中,需要注意保持全站仪的稳定,避免外界因素对测量结果的影响。
可以通过遥控器或仪器上的按钮进行测量操作,记录下水平角、垂直角和斜距等数据。
在测量结束后,及时保存数据并进行必要的处理和分析。
4. 数据处理。
测量完成后,需要对测量数据进行处理和分析。
可以通过连接计算机或直接在仪器上进行数据传输,将测量数据导入相关软件进行处理。
在数据处理过程中,需要注意排除异常数据,进行坐标转换和误差校正,最终得到准确的测量结果。
5. 注意事项。
在使用全站仪时,需要注意以下几点,首先,保持仪器的清洁和干燥,避免灰尘和水汽对仪器的影响;其次,避免长时间暴露在阳光下,以免损坏仪器的光学部件;最后,在使用过程中要注意仪器的保护,避免碰撞和摔落。
总之,全站仪是一种精密的测量仪器,在使用时需要严格按照操作规程进行,确保测量的准确性和可靠性。
通过正确的使用方法和注意事项,可以更好地发挥全站仪的作用,提高工程测量的效率和质量。
全站仪测回法测量水平角的步骤全站仪是一种常用的测量仪器,广泛应用于土木工程、建筑工程等领域。
在测量过程中,水平角是一个关键的参数,用于确定测量点的水平位置。
本文将介绍使用全站仪进行水平角测量的步骤。
步骤一:设置全站仪首先,我们需要设置全站仪以确保测量的准确性。
按照仪器的说明书进行操作,一般包括以下步骤:1.将全站仪放置在一个稳定的基准点上,确保其稳定性和水平性;2.打开仪器并进行系统初始化,按照仪器的操作界面进行设置;3.进行仪器的自校准,根据需要进行水平仪的调整;4.校准全站仪的水平轴,确保其水平仪显示准确。
完成以上设置后,全站仪将处于准备测量的状态。
步骤二:选择测量点在测量水平角之前,我们需要选择合适的测量点。
1.根据需要确定测量区域,并选择基准点;2.在测量区域内选择需要测量的目标点,可以根据实际需要确定测量点的位置和数量。
选择测量点时,需要考虑目标点的稳定性和安全性,避免不稳定的地面或有危险的位置。
步骤三:测量水平角有了设置好的全站仪和选择的测量点,我们可以开始进行水平角的测量了。
以下是具体的步骤:1.确保全站仪的测距测角模式处于水平角测量模式;2.将全站仪对准基准点,并测量其水平角作为参考;3.依次对每一个目标点进行测量,将全站仪对准目标点,并观察其水平角值;4.在观察水平角值时,需要确保测量镜筒水平,并等待仪器稳定后记录读数;5.每次测量完成后,可以根据需要进行数据存储或记录。
需要注意的是,测量过程中避免震动和干扰,同时遵循仪器使用的操作规范。
步骤四:数据处理和分析完成测量后,我们可以对测量得到的水平角数据进行处理和分析。
1.将测量数据导入计算机或数据处理软件,以便进行后续操作;2.对数据进行清洗和筛选,排除异常值和误差;3.根据需要进行数据分析,比较不同目标点之间的水平角差异;4.根据测量数据的结果,可以进行进一步的决策和规划。
在数据处理和分析过程中,需要注意准确性和可靠性,遵循相关的数据处理准则。
全站仪使用方法全站仪是一种用于测量地面点位坐标的高精度仪器,广泛应用于土地测量、建筑施工、道路工程等领域。
正确的使用方法能够保证测量的准确性和效率,下面将介绍全站仪的使用方法。
1. 设置全站仪。
首先,需要将全站仪放置在水平稳定的地面上,打开仪器的电源开关,待仪器自检完成后,进行水平调节。
使用调平脚将仪器调整至水平状态,确保仪器的稳定性和准确性。
接下来,通过调节仪器的目标镜和望远镜,使其在同一光轴上,保证测量的准确性。
2. 设置测量点。
在进行测量之前,需要选择合适的测量点,确保测量点的稳定性和可靠性。
在选择测量点时,应避免遮挡物和光线干扰,以保证测量的准确性。
同时,需要根据实际情况设置好测量点的坐标系和参考系,以便后续数据的处理和分析。
3. 进行测量。
在设置好全站仪和测量点后,即可进行实际的测量工作。
通过望远镜观测目标点,使用仪器的测距功能获取目标点的距离和角度数据。
在进行测量时,应注意保持仪器的稳定和准确,避免外界干扰和误差。
同时,需要根据实际情况选择合适的测量模式和参数,以保证测量的准确性和效率。
4. 数据处理与分析。
完成测量后,需要对获取的数据进行处理和分析。
通过仪器的数据接口,将测量数据导入计算机软件中,进行数据处理和分析。
在数据处理过程中,应注意排除异常数据和误差,确保数据的准确性和可靠性。
同时,根据实际需求和要求,对数据进行进一步的分析和处理,生成相应的测量报告和图表。
5. 保养与维护。
在使用全站仪的过程中,需要定期对仪器进行保养和维护,以保证仪器的稳定性和准确性。
定期清洁仪器的镜头和传感器,防止灰尘和污物的积累。
同时,需要定期对仪器进行校准和调试,确保仪器的测量准确性和稳定性。
总结。
全站仪作为一种高精度的测量仪器,具有广泛的应用价值和市场需求。
正确的使用方法能够保证测量的准确性和效率,提高工作效率和成果质量。
因此,在使用全站仪时,需要严格按照操作规程和要求,保证测量的准确性和可靠性。

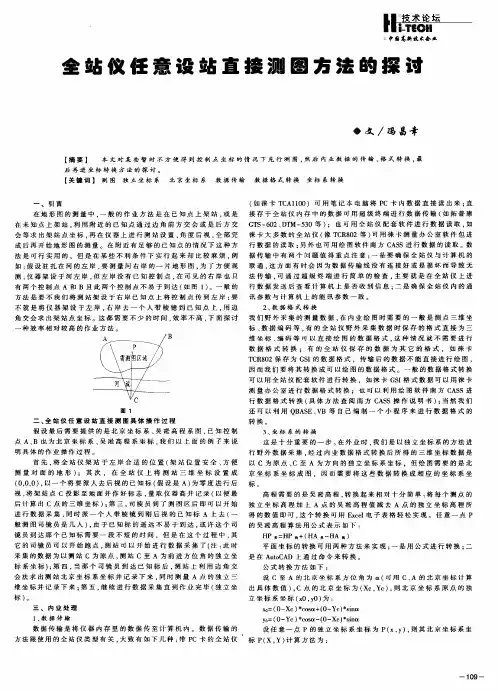

全站仪自由设站在测绘中的应用作者:唐毓猛来源:《城市建设理论研究》2013年第14期摘要:本文阐述了全站仪自由设站测量的基本原理,并分析了某一标称精度的全站仪在不同施测情况下的精度分布情况和变化规律。
关键词:全站仪自由设站;测绘;应用中图分类号:P2 文献标识码:A 文章编号:引言:传统的交会法主要有测角前方交会、侧方交会、后方交会,自测距仪问世以来,又增加了边角交会。
随着全站仪在测量中的广泛应用,边角交会也得到了更大的发展。
全站仪的精确、高效、灵活,加上自由设站的特点可以解决测量中出现的各种问题。
一、全站仪自由设站测量原理自由设站法是指在待定控制点设站或者临时设站,向多个已知控制点观测方向和距离,并按间接平差方法计算待定点坐标的一种控制测量方法。
测站点的N、E坐标根据方向观测值和边长观测值建立方向误差方程式和边长误差方程,然后根据最小二乘法原理计算待定点坐标平差值。
传统的后方交会方法有一个前提:待定点不能位于由已知三点所决定的外接圆的圆周上,否则无法确定P的唯一性。
而且越靠近该危险圆,待定点P的可靠性越低。
而利用全站仪的自由设站功能无需过多的顾虑危险圆。
如图1所示:点A、B为已知点,但是不通视;P为所求点,即仪器架设位置。
P点可以仅仅是临时的仪器架设点,也可以是待加密的控制点:自由设站的解算过程:1)由全站仪测距功能得到DPA和DBP,再由A、B的坐标推算出AB的方位角αAB和AB间的距离DAB;2)通过余弦定理得下式:3)由测量坐标解算得到(XP1,YP1)其中,∠αAP=∠αAB+∠A;4)按照步骤2、3,通过DAB、DBP和正弦定理及坐标解算过程,得到:其中,∠αBP=180°+∠αAB-∠B;5)对比式(1)和式(2)的结果,参照全站仪给出的误差,如果(XP1,YP1),(XP2,YP2)在允许范围内,取两者的平均值(针对仅有两个已知点的情况)。
二、全站仪自由设站法点位精度分析在测量工作中,不但要考虑工作效率,更重要的是其结果是否可靠,是否能满足精度需求。
全站仪坐标测量步骤与计算全站仪是一种高精度的测量工具,用于测量目标点的三维坐标。
它可以通过测量水平角、垂直角和斜距来计算目标点的坐标。
以下是全站仪坐标测量的步骤和计算方法。
步骤1:设置全站仪首先,将全站仪稳定地放置在固定的三脚架上,并确保仪器水平。
然后,使用平板级进行精确调平,确保水平仪显示水平状态。
步骤2:设置参考点选择一个参考点作为起始点,可以是一个已知坐标的点或其他可测量的特征点。
将全站仪对准参考点,并通过测量仪器上的两个水平角读数来确定全站仪的水平方向。
步骤3:观测目标点将全站仪对准需要测量的目标点,并通过观测仪器上的水平角、垂直角和斜距读数来记录目标点的测量数据。
步骤4:测量目标点将目标点锁定在全站仪的准星上,并按下仪器上的触发按钮,开始测量。
全站仪将自动测量目标点的水平角、垂直角和斜距。
步骤5:记录测量数据记录目标点的测量数据,包括水平角、垂直角和斜距。
如果需要高精度的测量,可以进行多次观测,并取平均值。
步骤6:计算目标点坐标根据测量数据,可以使用三角函数计算目标点的三维坐标。
具体计算方法如下:1.水平角计算:假设目标点的水平角为H,仪器水平角为H0,水平方向为正向,则目标点的水平角为H=H0+ΔH其中ΔH为目标点到参考点的水平角差。
2.垂直角计算:假设目标点的垂直角为V,仪器垂直角为V0,视线方向为上,则目标点的垂直角为V=V0+ΔV其中ΔV为目标点到参考点的垂直角差。
3.斜距计算:假设目标点的斜距为S,仪器斜距为S0其中ΔS为目标点到参考点的斜距差。
4.坐标计算:根据上述计算得到的水平角差ΔH、垂直角差ΔV和斜距差ΔS,以及参考点的坐标(X0,Y0,Z0),可以使用三角函数计算目标点的坐标(X,Y,Z):X = X0 + ΔS * sin(θ) * cos(α)Y = Y0 + ΔS * sin(θ) * sin(α)Z = Z0 + ΔS * cos(θ)其中θ为水平角差,α为垂直角差。
使用全站仪进行精确测量的步骤指南概述全站仪是一种便捷高效的测量工具,广泛应用于土木工程、建筑工程以及地质勘探等领域。
全站仪通过激光技术和电子仪器精确测量三维空间中的各种参数,例如距离、角度和高度。
本文将详细介绍使用全站仪进行精确测量的步骤指南。
1. 预备工作在使用全站仪进行测量之前,首先需要进行一些预备工作。
确定测量区域,并确保周围环境没有遮挡物,以确保全站仪的正常操作。
另外,还需要准确设置基准点,并使用尺子或者测距仪进行测量。
确保全站仪的稳定性和精确定位能力。
2. 设置和调整在开始正式测量之前,需要进行全站仪的设置和调整。
首先,校准全站仪的水平仪,以确保测量的准确性。
接下来,设置全站仪的坐标系统,根据实际情况选择激光点的坐标系统。
根据需要,设置全站仪的工作模式,例如距离测量、角度测量或者高度测量。
同时,调整全站仪的参数设置,以满足具体的测量要求。
3. 测距和测角使用全站仪进行精确测量的关键步骤是测距和测角。
首先,使用全站仪的测距功能测量目标物体与全站仪之间的距离。
在目标物体上设置反光板,并对准全站仪的激光束。
观察全站仪显示的距离数据,并记录下来。
重复此操作,以获取更多的测距数据。
接下来,使用全站仪的测角功能测量目标物体的角度。
通过观察全站仪上的视图显示,将目标物体对准指定的方位。
读取全站仪显示的角度数据,并记录下来。
同样,重复此操作,以获取更多的测角数据。
4. 数据处理和分析在测量完成后,需要对测量数据进行处理和分析。
将测得的距离和角度数据导入计算机软件中,进行数据的处理和分析。
根据具体的测量要求,可以计算出目标物体的坐标、高度、面积等参数。
利用计算机软件,可以帮助我们更好地理解和应用测量数据,提高工作效率和准确性。
5. 结果展示和报告编写最后,根据测量结果,进行结果展示和报告编写。
利用计算机软件,可以生成三维模型、图表和图像,以更直观的方式展示测量结果。
同时,编写测量报告,详细描述测量步骤、数据分析和结论等内容。
用全站仪进行数字测图
1.把全站仪设于已知控制点上, 粗略对中后,打开全站仪精确对中整平
。 在data中新建一个数据文件,输入已知控制点的
坐标(正常情况下, 应当将所有已知控制点的坐标全部输入data文件中,
这样做可以在以后测图需要时方便地调用, 而且更重要的是, 在测图
时我们可以将那些已知控制点再测一遍,和输入的已知的坐标进行对比,
样当某测站上发生定向或某种重大操作失误时, 可以及时地纠正出来),
返回到上一步中, 在measure文件中找出与新建文件的同名文件,这样做
的目的是在测量文件中可随意地调用数据文件中的已知或已测得的数据。
2.调出设站点和要以之为定向的点的坐标后, 将全站仪照准定向点定向。
方法是:立尺员将棱镜立于定向点位上后, 观测者粗瞄照准后,因为全站仪
采用的是摩擦制动, 所以此时已毋须制动, 只要在镜中精确照准即可,
而且为了提高定向的精度, 一般我们先照准棱镜根部, 然后用竖直微调使全
站仪照准棱镜的镜子,虽然全站仪对光线的要求不太高, 但为了能够使全站仪
接收其返回的光线, 立尺者须将尺子立的稍立些, 何况,这时还要检验距离
。 当我们可以从全站仪镜中看到棱镜时,连续按两次continue后,再开始测图
, 而且要求在按continue时, 不能转动全站仪, 否则会使全站仪的定向方
向发生错误, 使得在该测站上所测得的数据的角度全都偏转某一角度。
3.当定向工作完成后,就可以测图了, 主要是立尺员跑一些建筑物、道路、
独立点等特征点。 一般地, 在测图员比较熟练的情况下, 可以同时应付多
个跑尺员的工作,由于我们都不太熟练, 一晌午大约打300多个点, 后来随着
我们组员越来越熟练, 有时一晌可测得400到500个点, 这样看来,全站仪较
经纬仪测图的优点就体现出来了。
4.对于一个测量人员,大家都知道,画草画和测图是同时进行的工作,而且将
草图画得清楚易懂且又不出现错误是测量人员的一项基本功。在使用全站仪测
图时,尤其当测图人员比较熟练,测图工作进行的比较快时,能够将地物画得
清楚明了且又能将点号标得准确无误实属不易,因为这时可能有多个跑尺员。
5.传数:为了及时检验所测数据的正确性,及时地将全站仪所测得的数据传到
电脑中是必要的。一般地,当我们进行了一晌的测量工作后, 就应将测得的
数传到电脑中,这样做的好处是从电脑的展绘出的点位可以清楚地看出其形状
与实物对比相附程度,当展出的点与实物相差很大时,可能是我们在测图工作
中的某些操作有问题,可以及时地重测,尤其当我们可能应用到其中一些点时
, 及时纠正还可限制错误的传播,从这一点上讲,用经纬仪测图反倒没有这
种问题,这也是其弊病之一吧,但有的时候为了及时出图,采用将全站仪和笔
记本电脑结合在一起测图,真是方便而又可避免不种错误。 传数时,先用数
据线将全站仪和电脑连结 然后打开全站仪, 即按其上面的on纽,选择第五项
,下页的第二项,再下项的第三项,找出所建的数据文件, 将其拷贝到指定的
目录下即可。
6.将全站仪中的数据传输到电脑, 用Leica SurveyOffice软件经过一系列的转
化之后,得到扩展名为(.GIS)的数据文件,再采用相应的软件将其转化为扩展
名为(.DAT)的数据文件,最后使用展点工具将对应坐标的点位在AtuoCAD中展
绘出来, 通过menu命令将其转化到Cass 5.1(或Cass 4.0)环境中来,当然
也可直接将点展绘到Cass 5.1(或Cass 4.0)中去。 为方便绘图我们还须读入
测点点号, 即在屏幕菜单中选择“测点点号”,然后在弹出的菜单中选择数
据文件再进行绘图。
