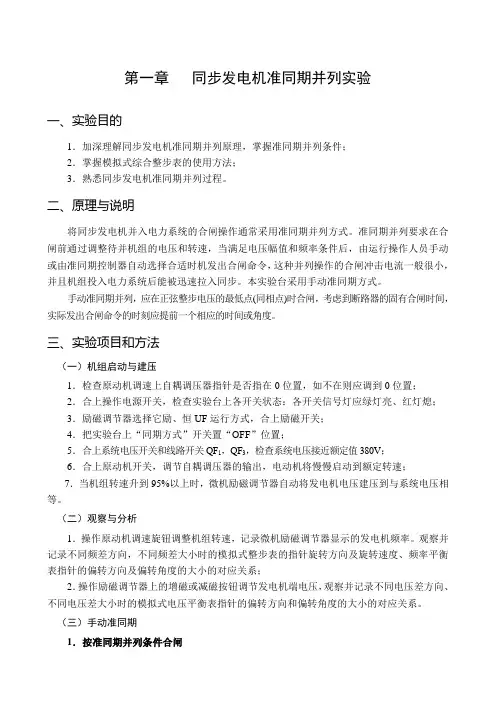

第一章同步发电机准同期并列实验一、实验目的1.加深理解同步发电机准同期并列原理,掌握准同期并列条件;2.掌握模拟式综合整步表的使用方法;3.熟悉同步发电机准同期并列过程。
二、原理与说明将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。
准同期并列要求在合闸前通过调整待并机组的电压和转速,当满足电压幅值和频率条件后,由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令,这种并列操作的合闸冲击电流一般很小,并且机组投入电力系统后能被迅速拉入同步。
本实验台采用手动准同期方式。
手动准同期并列,应在正弦整步电压的最低点(同相点)时合闸,考虑到断路器的固有合闸时间,实际发出合闸命令的时刻应提前一个相应的时间或角度。
三、实验项目和方法(一)机组启动与建压1.检查原动机调速上自耦调压器指针是否指在0位置,如不在则应调到0位置;2.合上操作电源开关,检查实验台上各开关状态:各开关信号灯应绿灯亮、红灯熄;3.励磁调节器选择它励、恒UF运行方式,合上励磁开关;4.把实验台上“同期方式”开关置“OFF”位置;5.合上系统电压开关和线路开关QF1,QF3,检查系统电压接近额定值380V;6.合上原动机开关,调节自耦调压器的输出,电动机将慢慢启动到额定转速;7.当机组转速升到95%以上时,微机励磁调节器自动将发电机电压建压到与系统电压相等。
(二)观察与分析1.操作原动机调速旋钮调整机组转速,记录微机励磁调节器显示的发电机频率。
观察并记录不同频差方向,不同频差大小时的模拟式整步表的指针旋转方向及旋转速度、频率平衡表指针的偏转方向及偏转角度的大小的对应关系;2.操作励磁调节器上的增磁或减磁按钮调节发电机端电压,观察并记录不同电压差方向、不同电压差大小时的模拟式电压平衡表指针的偏转方向和偏转角度的大小的对应关系。
(三)手动准同期1.按准同期并列条件合闸将“同期开关”置于“ON”位置。
在这种情况下,要满足并列条件,需要手动调节发电机电压、频率,直至电压差、频差在允许范围内,相角差在零度前某一合适位置时,手动操作合闸按钮进行合闸。
(OA自动化)EAL电力系统综合自动化实验指导书目录实验一电机启动、建压和停机实验1实验二自动准同期条件测试实验4实验三线性整步电压测试实验11实验四导前时间整定及测量实验14实验五压差闭锁和整定实验17实验六频差方向及频差闭锁与整定实验21实验七相差闭锁与整定实验26实验八调频脉宽整定实验31实验九手动准同期并列实验34实验十半自动准同期并列实验37实验十一全自动准同期并列实验40实验十二同步发电机励磁控制实验44(一)同步发电机励磁起励控制实验47(二)控制方式相互切换实验51(三)可控励磁系统主电路负荷调节实验54(四)伏赫限制实验56(五)调差实验58实验十三同步发电机的解列、灭磁与停机实验61实验十四一机—无穷大系统稳态运行方式实验64实验十五电力系统功率特性和功率极限实验68(一)无调节励磁时功率特性和功率极限的测定69(二)手动调节励磁时功率特性和功率极限的测定74(三)自动调节励磁时功率特性和功率极限的测定76实验十六电力系统暂态稳定实验79(一)短路对电力系统暂态稳定的影响80(二)研究提高暂态稳定的措施83实验十七单机带负荷实验87实验十八微机线路保护实验92实验一电机启动、建压和停机实验一、实验目的1、掌握实验设备的正确使用方法。
二、预习与思考1、本实验系统由几部分组成?各部分的功能是什么?2、在实验中需要注意什么?三、原理说明实验台由三相交流电源、双回路、准同期控制器、微机线路保护、发电机励磁系统、原动机调速系统和发电机组几部分组成。
四、实验设备五、实验内容与步骤1、电机启动和建压实验1)、打开电脑;2)、合上实验台左侧的断路器;3)、打开LIBVIEW7.0软件,运行实验届面7.7点击如下图标;检查实验台(界面)各开关状态,EAL-01上的断开指示灯亮(绿灯),合闸指示灯熄灭。
进入实验届面EAL-02双回路中,将实验台上的各开关状态打在OFF(绿色)状态。
;(备注:在运行实验界面时先运行一分钟点后击停止按钮,再点击运行按停止钮)。
化工仪表及自动化实验指导书合肥工业大学化学工程学院目录目录 (2)前言 (3)实验一热电偶的焊接与校验 (4)实验二压力表、流量计的校验 (6)实验三电子自动平衡电桥及动圈表的使用和校验 (9)实验四电子电位差计及数字显示表的使用和校验 (12)实验五 DBW温度变送器的校验 (16)实验六电动调节器性能试验 (18)实验七A3000过程控制系统综合实验 (24)附表一镍铬—镍铝,镍铬—镍硅K(EU—2) 温度—毫伏表 (31)附表二镍铬—考铜EA—2温度毫伏对照表 (32)附表三铂铑-铂LB—3温度—毫伏对照表 (33)附表四铂电阻温度与电阻值换算表 (34)附表五铂电阻温度与电阻值换算表 (35)附表六铜热电阻温度与电阻值换算表 (36)附录七铂热电阻温度与电阻值换算表 (37)附录八铜热电阻温度与电阻值换算表 (38)附录九铜热电阻温度与电阻值换算表 (39)前言本《实验指导书》与厉玉鸣主编的《化工仪表及自动化(第三版)》配套使用,全书共分为两大部分,实验一~六属于验证型实验部分,即现场仪表的使用和校验方法,其中实验一、二涉及到了温度、压力、流量等化工基本参量的测量与校验方法,实验三、四、五涉及到了显示和变送仪表的使用方法和精度校验,实验六则是控制仪表性能参数的测定;实验七则属于综合型实验部分,即自动控制系统的使用和整定方法,要求学生在熟悉A3000过程控制系统的基本使用方法的基础上,按照不同的专业要求有选择地进行温度、压力、液位和流量等化工参数的测量和控制。
各个实验均分作“实验目的和要求”、“工作原理”、“实验仪器及设备”、“实验内容”和“实验报告内容”等五个单元,本书末尾附有常用的分度号对照表。
本书是在现行实验讲义的基础上改编形成的,由合肥工业大学杨则恒副教授主编,并编写其中的实验五、六、七,参加编写的有路绪旺(实验二、三)、吕建平(实验一)、王莉(实验四),全书由路绪旺统稿。
本书在改编过程中得到化工技术中心各位教师的大力支持,在此谨致谢意!成书匆忙,疏漏之处在所难免,恳请大家包涵指正。
第三章一机—无穷大系统稳态运行方式实验一、实验目的1.了解和掌握对称稳定情况下,输电系统的各种运行状态与运行参数的数值变化范围;2.了解和掌握输电系统稳态不对称运行的条件;不对称度运行参数的影响;不对称运行对发电机的影响等。
二、原理与说明电力系统稳态对称和不对称运行分析,除了包含许多理论概念之外,还有一些重要的“数值概念”。
为一条不同电压等级的输电线路,在典型运行方式下,用相对值表示的电压损耗,电压降落等的数值范围,是用于判断运行报表或监视控制系统测量值是否正确的参数依据。
因此,除了通过结合实际的问题,让学生掌握此类“数值概念”外,实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一。
实验用一次系统接线图如图2所示。
图2 一次系统接线图本实验系统是一种物理模型。
原动机采用直流电动机来模拟,当然,它们的特性与大型原动机是不相似的。
原动机输出功率的大小,可通过给定直流电动机的电枢电压来调节。
实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机,虽然其参数不能与大型发电机相似,但也可以看成是一种具有特殊参数的电力系统的发电机。
发电机的励磁系统可以用外加直流电源通过手动来调节,也可以切换到台上的微机励磁调节器来实现自动调节。
实验台的输电线路是用多个接成链型的电抗线圈来模拟,其电抗值满足相似条件。
“无穷大”母线就直接用实验室的交流电源,因为它是由实际电力系统供电的,因此,它基本上符合“无穷大”母线的条件。
为了进行测量,实验台设置了测量系统,以测量各种电量(电流、电压、功率、频率)。
为了测量发电机转子与系统的相对位置角(功率角),在发电机轴上装设了闪光测角装置。
此外,台上还设置了模拟短路故障等控制设备。
三、实验项目和方法1.单回路稳态对称运行实验在本章实验中,原动机采用手动模拟方式开机,励磁采用手动励磁方式,然后启机、建压、并网后调整发电机电压和原动机功率,使输电系统处于不同的运行状态(输送功率的大小,线路首、末端电压的差别等),观察记录线路首、末端的测量表计值及线路开关站的电压值,计算、分析、比较运行状态不同时,运行参数变化的特点及数值范围,为电压损耗、电压降落、沿线电压变化、两端无功功率的方向(根据沿线电压大小比较判断)等。
第三章一机—无穷大系统稳态运行方式实验一、实验目的1.了解和掌握对称稳定情况下,输电系统的各种运行状态与运行参数的数值变化范围;2.了解和掌握输电系统稳态不对称运行的条件;不对称度运行参数的影响;不对称运行对发电机的影响等。
二、原理与说明电力系统稳态对称和不对称运行分析,除了包含许多理论概念之外,还有一些重要的“数值概念”。
为一条不同电压等级的输电线路,在典型运行方式下,用相对值表示的电压损耗,电压降落等的数值范围,是用于判断运行报表或监视控制系统测量值是否正确的参数依据。
因此,除了通过结合实际的问题,让学生掌握此类“数值概念”外,实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一。
实验用一次系统接线图如图2所示。
图2 一次系统接线图本实验系统是一种物理模型。
原动机采用直流电动机来模拟,当然,它们的特性与大型原动机是不相似的。
原动机输出功率的大小,可通过给定直流电动机的电枢电压来调节。
实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机,虽然其参数不能与大型发电机相似,但也可以看成是一种具有特殊参数的电力系统的发电机。
发电机的励磁系统可以用外加直流电源通过手动来调节,也可以切换到台上的微机励磁调节器来实现自动调节。
实验台的输电线路是用多个接成链型的电抗线圈来模拟,其电抗值满足相似条件。
“无穷大”母线就直接用实验室的交流电源,因为它是由实际电力系统供电的,因此,它基本上符合“无穷大”母线的条件。
为了进行测量,实验台设置了测量系统,以测量各种电量(电流、电压、功率、频率)。
为了测量发电机转子与系统的相对位置角(功率角),在发电机轴上装设了闪光测角装置。
此外,台上还设置了模拟短路故障等控制设备。
三、实验项目和方法1.单回路稳态对称运行实验在本章实验中,原动机采用手动模拟方式开机,励磁采用手动励磁方式,然后启机、建压、并网后调整发电机电压和原动机功率,使输电系统处于不同的运行状态(输送功率的大小,线路首、末端电压的差别等),观察记录线路首、末端的测量表计值及线路开关站的电压值,计算、分析、比较运行状态不同时,运行参数变化的特点及数值范围,为电压损耗、电压降落、沿线电压变化、两端无功功率的方向(根据沿线电压大小比较判断)等。
实验一自动准同期条件测试一、实验目的1.掌握实验设备和仪器的使用方法,深入理解准同期条件。
2.掌握准同期条件的测试方法。
二、预习与思考1.为什么准同期装置都是利用滑差(脉动)电压这一特性进行工作的?2.准同期的条件有哪些?如何掌握标准?3.什么叫导前时间?导前时间恒定的条件是什么?三、原理说明1.滑差电压及其变化轨迹目前几乎所有的准同期装置都是利用滑差电压这一特性进行工作的。
所谓滑差电压是指待并发电机的电压U F和系统电压U x之间的电压差,通常用U s来表示。
发电机电压和系统电压的瞬时值,可用下式表示:u F=U F sin(ωF t+δ1) (1-1)u x=U x sin(ωx t+δ2) (1-2)U F、U x为发电机和系统电压的幅值,δ1 、δ2为发电机电压和系统电压的初相。
设U F=U x=U m,从式(1-1)和(1-2)可得滑差电压为:u s=u F-u x=2U m sin[(ωF t+δ1)/2-(ωx t+δ2)/2]×cos[(ωF t+δ1)/2+(ωx t+δ2)/2] (1-3)若初始相角δ1=δ2=0,则式(1-3)可简化为:u s=2U m sin[(ωF-ωx)t/2]cos[(ωF+ωx)t/2] (1-4)滑差电压U s随时间变化的轨迹示于图1-1。
由图1-1可以看出,u s中含有两种频率不同的分量,我们感兴趣的是U s的低频包络线。
用u sm表示滑差电压U s包迹的瞬时值,就得到u sm=2U m sin[(ωF-ωx)t/2] (1-5)令ωs= ωf-ωx式中ωs——滑差角速度。
则u sm=2U m sin(ωs t/2)(1-6)u图1-1 滑差电压变化轨迹关于滑差电压的概念还可以用相量来描述。
图1-2是滑差电压相量图。
xxU....xF.x.U.(a)(b)(c)(d)图1-2 滑差电压相量图(a)δ=ωs t;(b)δ=0;(c)δ=π/2;(d)δ=π图中用U F和U x表示发电机和系统电压的相量,当ωs不等于零时,U F和U x之间的相角差δ=ωs t,将随时间t不断改变。
电力系统分析综合实验指导书浙江大学电气工程学院电机工程学系浙江大学电力经济及信息化研究所2015年4月杭州·玉泉前言《电力系统分析综合实验》课程作为高等学校电气工程及其自动化专业(电力系统方向)的专业课程,希望通过学生自己动手,获得更强的实际系统概念,要求学生通过本课程学习,掌握发电机并网调节,稳态运行方式改变,有功和无功调节和暂态稳定。
随着电力系统分析理论和方法研究的深入和完善,以及计算机技术的进步,电力系统数字模拟(数字仿真、即建立数学模型、列出数学方程并进行求解和分析)技术得到了迅速的发展和广泛的应用,并在实践中取得了巨大的成果和效益。
同时作为电力系统研究和实验的另一种重要方法-电力系统动态模拟,同样是目前研究运行中的和筹建中的电力系统的重要工具,也是训练系统运行人员和电力系统专业的良好有效的教学工具。
完整的电力系统分析要求既需要掌握电力系统数字模拟(数字仿真)技术,也需要掌握电力系统动态模拟技术。
电力系统分析综合实验通过同步发电机准同期并列实验和对单机-无穷大系统的动态模拟,了解和掌握同步发电机的并网原理和操作;通过励磁控制实验,学习如何稳定电压,合理分配无功功率和提高电力系统稳定性;通过实际动态模拟系统的示范试验,学习利用动态模拟设备研究电力系统问题的综合知识和方法;学习试验研究结果的整理和分析、以及试验报告的制定。
本实验采用的实验装置为武汉华工大电力自动技术研究所生产的“WDT-Ⅱ型电力系统综合自动化试验装置”,示范实验为电力系统综合动模实验系统。
编制:王康元校对:徐亮审核:江道灼目录目录 (1)第一章电力系统动态模拟 (2)一.电力系统动态模拟原理及其特点 (3)二.模拟要素 (3)三.模拟比例和模拟系统额定值的选择 (5)四.模拟试验中的测量 (6)第二章电力系统分析实验装置 (7)一、WDT-Ⅱ型电力系统综合自动化试验装置 (7)二、电力系统综合动模实验系统 (9)第三章同步发电机准同期并列实验 (11)一.实验目的 (11)二.原理与说明 (11)三.实验项目和方法 (12)四.分析与思考 (15)第四章单机-无穷大系统实验 (16)一.实验目的 (16)二.原理与说明 (16)三.实验项目和方法 (16)四.分析与思考 (18)第五章同步发电机励磁控制实验 (19)一、实验目的 (19)二、原理与说明 (19)三、实验项目和方法 (20)四分析与思考 (29)第六章电力系统暂态稳定实验 (30)一、实验目的 (30)二、原理与说明 (30)三、实验项目与方法 (31)四、分析和思考 (35)第一章电力系统动态模拟一.电力系统动态模拟原理及其特点电力系统动态模拟是一种根据相似原理建立起来的物理模拟,能保证在模拟系统上所反映的过程与实际系统中的过程相似,并且模型上的过程与原型的过程具有相同的物理实质,所以电力系统动态模拟实际上就是电力系统在实验室的复制品,是研究电力系统原型或预建电力系统的一个重要实验工具。
第三章一机—无穷大系统稳态运行方式实验一、实验目的1.了解和掌握对称稳定情况下,输电系统的各种运行状态与运行参数的数值变化范围;2.了解和掌握输电系统稳态不对称运行的条件;不对称度运行参数的影响;不对称运行对发电机的影响等。
二、原理与说明电力系统稳态对称和不对称运行分析,除了包含许多理论概念之外,还有一些重要的“数值概念”。
为一条不同电压等级的输电线路,在典型运行方式下,用相对值表示的电压损耗,电压降落等的数值范围,是用于判断运行报表或监视控制系统测量值是否正确的参数依据。
因此,除了通过结合实际的问题,让学生掌握此类“数值概念”外,实验也是一条很好的、更为直观、易于形成深刻记忆的手段之一。
实验用一次系统接线图如图2所示。
图2 一次系统接线图本实验系统是一种物理模型。
原动机采用直流电动机来模拟,当然,它们的特性与大型原动机是不相似的。
原动机输出功率的大小,可通过给定直流电动机的电枢电压来调节。
实验系统用标准小型三相同步发电机来模拟电力系统的同步发电机,虽然其参数不能与大型发电机相似,但也可以看成是一种具有特殊参数的电力系统的发电机。
发电机的励磁系统可以用外加直流电源通过手动来调节,也可以切换到台上的微机励磁调节器来实现自动调节。
实验台的输电线路是用多个接成链型的电抗线圈来模拟,其电抗值满足相似条件。
“无穷大”母线就直接用实验室的交流电源,因为它是由实际电力系统供电的,因此,它基本上符合“无穷大”母线的条件。
为了进行测量,实验台设置了测量系统,以测量各种电量(电流、电压、功率、频率)。
为了测量发电机转子与系统的相对位置角(功率角),在发电机轴上装设了闪光测角装置。
此外,台上还设置了模拟短路故障等控制设备。
三、实验项目和方法1.单回路稳态对称运行实验在本章实验中,原动机采用手动模拟方式开机,励磁采用手动励磁方式,然后启机、建压、并网后调整发电机电压和原动机功率,使输电系统处于不同的运行状态(输送功率的大小,线路首、末端电压的差别等),观察记录线路首、末端的测量表计值及线路开关站的电压值,计算、分析、比较运行状态不同时,运行参数变化的特点及数值范围,为电压损耗、电压降落、沿线电压变化、两端无功功率的方向(根据沿线电压大小比较判断)等。
【OA自动化】EAL电力系统综合自动化实验指导书
xxxx年xx月xx日
xxxxxxxx集团企业有限公司
Please enter your company's name and contentv

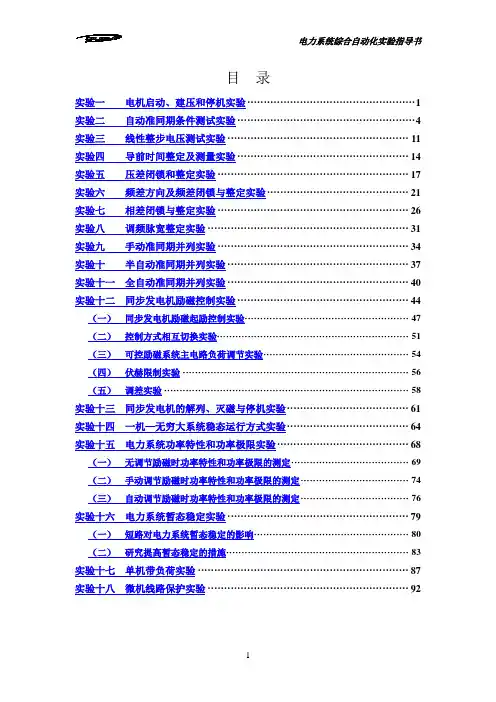

目录实验一电机启动、建压和停机实验1
实验二自动准同期条件测试实验4
实验三线性整步电压测试实验11
实验四导前时间整定及测量实验14
实验五压差闭锁和整定实验17
实验六频差方向及频差闭锁与整定实验21实验七相差闭锁与整定实验26
实验八调频脉宽整定实验31
实验九手动准同期并列实验34
实验十半自动准同期并列实验37
实验十一全自动准同期并列实验40
实验十二同步发电机励磁控制实验44(一)同步发电机励磁起励控制实验47
(二)控制方式相互切换实验51
(三)可控励磁系统主电路负荷调节实验54(四)伏赫限制实验56
(五)调差实验58
实验十三同步发电机的解列、灭磁与停机实验61实验十四一机—无穷大系统稳态运行方式实验64实验十五电力系统功率特性和功率极限实验68(一)无调节励磁时功率特性和功率极限的测定69(二)手动调节励磁时功率特性和功率极限的测定74(三)自动调节励磁时功率特性和功率极限的测定76实验十六电力系统暂态稳定实验79
(一)短路对电力系统暂态稳定的影响80
(二)研究提高暂态稳定的措施83
实验十七单机带负荷实验87
实验十八微机线路保护实验92
实验一电机启动、建压和停机实验
一、实验目的
1、掌握实验设备的正确使用方法。
二、预习与思考
1、本实验系统由几部分组成?各部分的功能是什么?
2、在实验中需要注意什么?
三、原理说明
实验台由三相交流电源、双回路、准同期控制器、微机线路保护、发电机励磁系统、原动机调速系统和发电机组几部分组成。
四、实验设备
五、实验内容与步骤
1、电机启动和建压实验
1)、打开电脑;
2)、合上实验台左侧的断路器;
3)、打开LIBVIEW7.0软件,运行实验届面7.7点击如下图标;检查实验台(界面)各开关状态,EAL-01上的断开指示灯亮(绿灯),合闸指示灯熄灭。
进入实验届面EAL-02双回路中,将实验台上的各开关状态打在OFF(绿色)状态。
;(备注:在运行实验界面时先运行一分钟点后击停止按钮,再点击运行按停止钮)。
4)、在EAL-17中将励磁开关打开;
5)、在微机控制器中的原动机调速器中,“开机方式”自动选择为“微机自动”方式(调速器中),微机自动指示灯亮;
6)将EAL-01的合闸按钮按下,把电压调至220V。
7)、进入“双回路输出电路”界面,点击合上EAL-02上的系统电压开关“QFS”;合上EAL-02上的线路开关QF2、QF6、QF4。
8)、进入“原动机调速系统”界面,合上“KM1”。
9)、进入“发电机励磁系统”励磁方式选择微机他励“KM5”(合上“KM5”),然后合上“KM3”,进入“微机控制器”,控制方式选择“恒”运行方式(励磁调节器中按下“恒”按钮),“恒”指示灯亮。
然后点击最左下方的“停机”
10)、在调速器中将发电机频率调到49.8HZ,在励磁调节器中将发电机电压幅值调到220V;
2、停机实验
1)、行灭磁操作。
在本装置中采用的是自动励磁开关灭磁,点击右下方的“灭磁”按钮,自动灭磁。
然后进入“发电机励磁系统”界面,直接断开继电器“KM3”,此时“KM3”的ON灯灭,OFF灯亮,再断开“KM5”,此时“KM5”的ON灯
灭,OFF灯亮,表示发电机的励磁开关已断开。
2)、同步发电机组的停机操。
进入“微机控制器”界面,按下调速器中的“停机/开机”按钮,“停机”指示灯亮,控制参数递减至零,发电机减速,逐渐停止转动。
然后进入“原动机调速系统”界面,断开“KM1”,ON灯灭,OFF灯亮。
进入“双回路输出电路”界面,断开上EAL-02上的系统电压开关“QFS”;断开EAL-02上的线路开关QF2、QF6、QF4。
3)、断开EAL-01电源,即按下EAL-01上的“断开”按钮,此时,表示已经关机,等待下一次开机。
六、注意事项
1、当在作实验的过程中电机的声音出现强烈非常态噪音时,请立即断开空开。
2、当EAL-01、EAL-16或EAL-17过流指示灯亮时,不能进行其他操作,要进行相应的复位后,重新启动。
七、实验报告
1、简述实验台各部分的功能
2、概述动启动和建压过程
实验二自动准同期条件测试实验
一、实验目的
1、掌握实验设备和仪器的使用方法,深入理解准同期条件;
2、掌握准同期条件的测试方法。
二、预习与思考
1、为什么准同期装置都是利用滑差(脉动)电压这一特性进行工作的?
2、准同期的条件有哪些?
3、什么叫导前时间?什么叫恒定导前时间准同期并列?
三、原理说明
将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。
准同期并列要求在合闸前通过调整待并发电机组的电压和转速,当满足电压幅值差和频率条件后,根据“恒定导前时间”原理,由运行操作人员手动或由准同期控制器自动选择合适的时机发出合闸命令,这种并列操作的合闸冲击电流一般很小,并且机组投入电力系统后能被迅速拉入同步。
1、滑差电压及其变化轨迹
目前几乎所有的准同期装置都是利用滑差电压(正弦整步电压或脉动电压)这一特性进行工作的。
所谓滑差电压是指待并发电机的电压和系统电压之间的电压差,通常用来表示。
发电机电压和系统电压的瞬时值,可用下式表示:
(1-1) (1-2)
、为发电机和系统电压的幅值,、为发电机电压和系统电压的初相。
设,从式(1-1)和(1-2)可得滑差电压为: (1-3)
若初始相角,则式(1-3)可简化为: (1-4)
滑差电压随着时间变化的轨迹于图1-1,它能反映两个待并系统的同步情况,如频率差、相角差以及电压幅值差。
我们感兴趣的是的低频包络线。
用表示滑差电压包迹的瞬时值,就得到
(1-5) 令
式中――滑差角速度。
则(1-6)
关于滑差电压的概念还可以用相量来描述。
图1-2是滑差电压相量图。
X
U
•
S
U •
•
F
U
•
S
U •
X
U
•
S
U •
X
U
•
X
U
•
t
u u
图1-2滑差电压向量图
(a);(b);(c);(d)
图中用和表示发电机和系统电压的相量,当不等于零时,和之间的相角差,将随时间不断改变。
假定以为参考相量保持不动,则将以角速度作逆时针旋转。
因而滑差电压的瞬时值也在不断变化。
2、同期和导前时间
准同期的三个条件之一,就是要求用于并网的断路器在合闸瞬间发电机电压的相位与系统电压的相位相同。
实际上对于两个频率不同的电压是无法比较它们之间的绝对相位差的。
为此,所谓发电机电压与系统电压同步(即通常所说的相位相同)是指发电机电压与系统电压的瞬时值与同时过零或同时达到最大值的瞬间。
在此瞬间。
由式(1-6)可知,满足时也必须同时满足这一条件(K=0,1……N)。
为此,如图1-1所示,相邻两同步点a、b之间的时间间隔。
通常称为频差周期或滑差周期,显然频差。
为了使断路器的触头在时闭合,必须要求准同期装置能提前发出合闸脉冲。
所需提前的时间,取决于并列装置合闸出口继电器动作时间和断路器的合闸时间之和,从准同期装置发出合闸脉冲到发电机电压和系统电压同步之间的时间间隔称为导前时间。
由于发电机不可能在不同的频差下并入系统,这就要求导前时间不应随滑差角速度的变化而变化。
具有这种特性的准同期装置就称为恒定导前时间型的准同期装置。
