数码相机原理篇

一、什么是数码相机

所谓数码相机，是一种能够进行拍摄，并通过内部处理把拍摄到的景物转换成以数字格式存放的图像的特殊照相机。与普通相机不同，数码相机并不使用胶片，而是使用固定的或者是可拆卸的半导体存储器来保存获取的图像。数码相机可以直接连接到计算机、电视机或者打印机上。在一定条件下，数码相机还可以直接接到移动式电话机或者手持PC机上。由于图像是内部处理的，所以使用者可以马上检查图像是否正确，而且可以立刻打印出来或是通过电子邮件传送出去。

二、数码相机的特点：

与传统的相机相比，数码相机在拍摄质量上还是有一定的差距的。但是，它也有传统相机无法比拟的优势：

数码相机与传统相机相比存在以下五大区别：制作工艺不同、拍摄效果不同、拍摄速度不同、存储介质不同、输入输出方式不同。其中最大分别在于记录影像的方式，请先看看以下的流程：

传统相机:镜头-->底片。

数码相机:镜头-->感光芯片-->数码处理电路-->记忆卡。

数码相机跟传统相机在影像摄取部份大致相同，主要有拍摄镜头，取景镜头，闪光灯，感光器和自拍指示灯等，所以只看相机的前面外型，两者可说是没多大分别，但在成像及记录方面，两者的分别就大了。传统相机是利用底片这东西，而数码相机主要靠感光芯片及记忆卡。 数码照相机的优点

1、即拍即见：

如果你或参加一些重要的约会时用传统相机拍摄，回来后冲洗，赫然发现拍摄的品质不对劲，如太光，太暗，主题被挡甚或完全没有影像，这时的心情真是难以形容。但用数码相机就不会发生这种情况，因为差不多所有的数码相机会有一个叫液晶显示器(LCD)的东西，它可以立即显示刚拍下的影像，如果发现不对劲，可以把影像删除，再重新拍摄，直到您满意为止。

第1篇

一、实验目的

1. 理解数字摄像的基本原理和操作流程。

2. 掌握数字摄像设备的操作方法，包括摄像机的使用、拍摄技巧和后期处理。

3. 培养学生的实际操作能力，提高数字摄像的审美水平。

二、实验原理

数字摄像是利用数字摄像设备将图像信号转换为数字信号，然后存储在数字存储介质上的一种技术。数字摄像的基本原理包括图像采集、信号处理、数字存储和图像输出等环节。

三、实验设备

1. 数码摄像机

2. 三脚架

3. 滤镜

4. 麦克风

5. 存储卡

6. 计算机

7. 影像处理软件（如Adobe Premiere、Final Cut Pro等）

四、实验内容

1. 数码摄像机的操作

（1）开机：打开数码摄像机的电源开关，等待设备启动。

（2）设置：调整摄像机的拍摄模式、白平衡、ISO、曝光等参数，以适应不同的拍摄环境。

（3）取景：通过摄像机的取景器观察拍摄场景，确保画面构图合理。

（4）拍摄：按下拍摄按钮，开始录制视频。 2. 拍摄技巧

（1）稳定拍摄：使用三脚架固定摄像机，避免画面抖动。

（2）光线控制：合理利用自然光和人工光源，保证画面亮度适中。

（3）构图：遵循黄金分割、三分法等构图原则，使画面更具美感。

（4）声音录制：使用麦克风录制清晰的声音，避免杂音干扰。

3. 后期处理

（1）导入素材：将拍摄的视频导入计算机。

（2）剪辑：使用影像处理软件对视频进行剪辑，删除不需要的画面和片段。

（3）调整画面：调整视频的亮度、对比度、饱和度等参数，使画面更具层次感。

（4）添加特效：根据需要，为视频添加转场、字幕、音效等特效。

（5）导出：将处理后的视频导出为所需的格式，如MP4、AVI等。

五、实验结果与分析

1. 实验结果

通过本次实验，学生掌握了数码摄像的基本操作、拍摄技巧和后期处理方法。实验过程中，学生拍摄了多个场景，包括风景、人物、活动等，积累了丰富的实践经验。

2. 实验分析

（1）操作熟练度：通过多次实践，学生能够熟练地操作数码摄像机，调整各项参数，保证画面质量。

一、摄像头结构和工作原理.

拍摄景物通过镜头，将生成的光学图像投射到传感器上，然后光学图像被转换成电信号，电信号再经过模数转换变为数字信号，数字信号经过DSP加工处理，再被送到电脑中进行处

理，最终转换成手机屏幕上能够看到的图像。

数字信号处理芯片DSP(DIGITAL SIGNAL PROCESSING)功能：主要是通过一系列复杂

的数学算法运算，对数字图像信号参数进行优化处理，并把处理后的信号通过USB等接口

传到PC等设备。DSP结构框架:

1. ISP(image signal processor)(镜像信号处理器)

2. JPEG encoder(JPEG图像解码器)

3. USB device controller(USB设备控制器)

常见的摄像头传感器类型主要有两种，一种是CCD传感器（Chagre Couled Device），即电荷耦合器。

一种是CMOS传感器（Complementary Metal­Oxide Semiconductor）即互补性金属

氧化物半导体。CCD的优势在于成像质量好，但是制造工艺复杂，成本高昂，且耗电高。在相同分辨率下，CMOS价格比CCD便宜，但图像质量相比CCD来说要低一些。CMOS影像传感器相对CCD具有耗电低的优势，加上随着工艺技术的进步，CMOS的画质水平也不断地在提高，所以目前市面上的手机摄像头都采用CMOS传感器。

手机摄像头的简单结构滤光片有两大功用: 1.滤除红外线。滤除对可见光有干扰的红外光，使成像效果更清晰。 2.修整进来的光线。感光芯片由感光体(CELL)构成,最好的光线是直射进来,但为了怕干扰到邻近感光体,就需要对光线加以修整,因此那片滤光片不是玻璃,而是石英片,利用石英的物理偏光特性,把进来的光线,保留直射部份,反射掉斜射部份,避免去影响旁边的感光点. 二、相关参数和名词1、常见图像格式 1.1 RGB格式： 传统的红绿蓝格式，比如RGB565，RGB888，其16­bit数据格式为5­bit R + 6­bit G + 5­bit B。G多一位，原因是人眼对绿色比较敏感。 1.2 YUV格式： luma (Y) + chroma (UV) 格式。YUV是指亮度参量和色度参量分开表示的像素格式，而这样分开的好处就是不但可以避免相互干扰，还可以降低色度的采样率而不会对图像质量影响太大。YUV是一个比较笼统地说法，针对它的具体排列方式，可以分为很多种具体的格式。色度(UV)定义了颜色的两个方面─色调与饱和度，分别用CB和CR表示。其中，Cr反映了RGB输入信号红色部分与RGB信号亮度值之间的差异。而Cb反映的是RGB输入信号蓝色部分与RGB信号亮度值之间的差异。主要的采样格式有YCbCr 4:2:0、YCbCr 4:2:2、YCbCr 4:1:1和 YCbCr 4:4:4。 1.3 RAW data格式： RAW图像就是CMOS或者CCD图像感应器将捕捉到的光源信号转化为数字信号的原始数据。RAW文件是一种记录了数码相机传感器的原始信息，同时记录了由相机拍摄所产生的一些元数据（Metadata，如ISO的设置、快门速度、光圈值、白平衡等）的文件。RAW是未经处理、也未经压缩的格式，可以把RAW概念化为“原始图像编码数据”或更形象的称

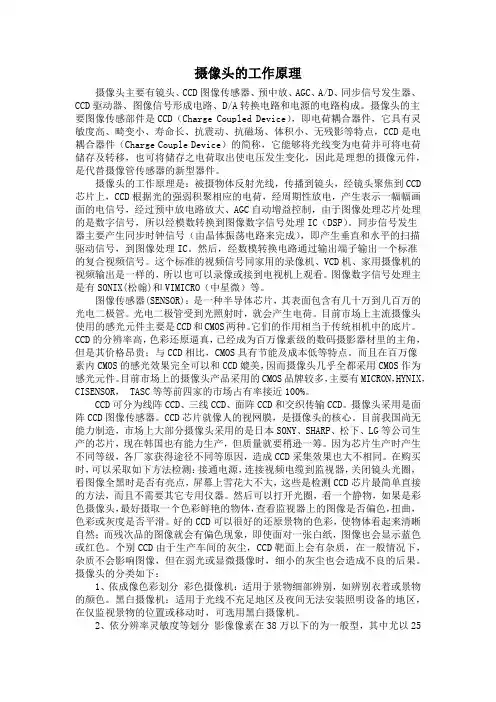

摄像头的工作原理

摄像头主要有镜头、CCD图像传感器、预中放、AGC、A/D、同步信号发生器、CCD驱动器、图像信号形成电路、D/A转换电路和电源的电路构成。摄像头的主要图像传感部件是CCD（Charge Coupled Device），即电荷耦合器件，它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点，CCD是电耦合器件（Charge Couple Device）的简称，它能够将光线变为电荷并可将电荷储存及转移，也可将储存之电荷取出使电压发生变化，因此是理想的摄像元件，是代替摄像管传感器的新型器件。

摄像头的工作原理是：被摄物体反射光线，传播到镜头，经镜头聚焦到CCD芯片上，CCD根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过预中放电路放大、AGC自动增益控制，由于图像处理芯片处理的是数字信号，所以经模数转换到图像数字信号处理IC（DSP）。同步信号发生器主要产生同步时钟信号（由晶体振荡电路来完成），即产生垂直和水平的扫描驱动信号，到图像处理IC。然后，经数模转换电路通过输出端子输出一个标准的复合视频信号。这个标准的视频信号同家用的录像机、VCD机、家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。图像数字信号处理主是有SONIX(松翰)和VIMICRO（中星微）等。

图像传感器(SENSOR)：是一种半导体芯片，其表面包含有几十万到几百万的光电二极管。光电二极管受到光照射时，就会产生电荷。目前市场上主流摄像头使用的感光元件主要是CCD和CMOS两种。它们的作用相当于传统相机中的底片。CCD的分辨率高，色彩还原逼真，已经成为百万像素级的数码摄影器材里的主角，但是其价格昂贵；与CCD相比，CMOS具有节能及成本低等特点。而且在百万像素内CMOS的感光效果完全可以和CCD媲美，因而摄像头几乎全都采用CMOS作为感光元件。目前市场上的摄像头产品采用的CMOS品牌较多，主要有MICRON，HYNIX，
