摄像机的工作原理

高清摄像机的工作原理与分类

高清摄像机是获取监视现场图像的前端设备，它以面阵 CCD 图像传感器为核心部件，外加同步信号产生电路、视频信号处理电路及电源等。近年来，新型的低成本 MOS 图像传感器有了较快速的发展，基于 MOS 图像传感器的摄像机已开始被应用于对图像质量要求不高的可视电话或会议电视系统中。由于 MOS 图像传感器的分辨率和低照度等主要指标暂时还比不上CCD图像传感器，因此，在电视监控系统中使用的高清摄像机仍为CCD摄像机。 摄像机具有黑白和彩色之分，由于黑白摄像机具有高分辨率、低照度等优点，特别是它可以在红外光照下成像，因此在电视监控系统中，黑白 CCD 摄像机仍具有较高的市场占有率。顺便指出，在各商家列出的闭路电视监控器材清单中的摄像机通常都是不带镜头的（一体化摄像机除外），因此在实际应用中，应根据监控现场的实际环境及用户要求，为摄像机配合适的镜头。

严格来说，摄像机是摄像头和镜头的总称，而实际上，摄像头与镜头大部分是分开购买的，用户根据目标物体的大小和摄像头与物体的距离，通过计算得到镜头的焦距，所以每个用户需要的镜头都是依据实际情况而定的。

摄像头的主要传感部件是CCD，它具有灵敏度高、畸变小、寿命长、抗震、抗磁场、体积小、无残影等特点，CCD是电耦合器件（Charge Couple Device）的简称，它能够将光线变为电荷并可将电荷存储及转移，也可将存储的电荷取出使电压发生变化，因此是理想的摄像元件。

CCD的工作原理

被摄物体反射光线，传播到镜头，经镜头聚焦到CCD芯片上，CCD根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头输出端子输出一个标准的复合视频信号。这个标准的视频信号同家用的录像机、VCD、摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。

CCD摄像机的选择和分类

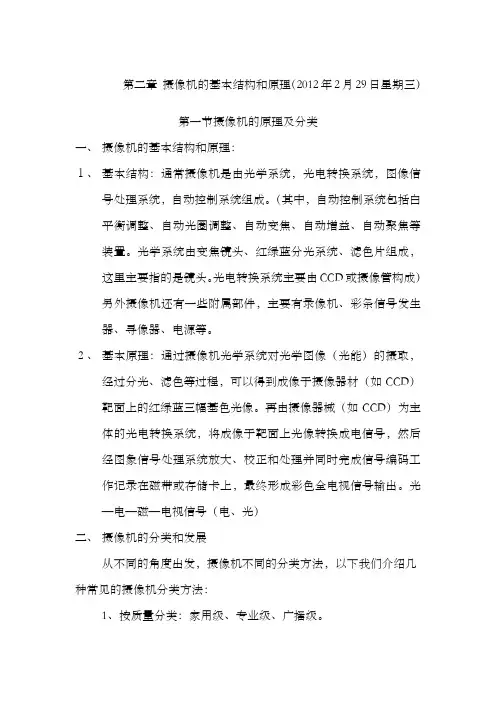

第二章 摄像机的基本结构和原理（2012年2月29日星期三）

第一节摄像机的原理及分类

一、 摄像机的基本结构和原理：

１、 基本结构：通常摄像机是由光学系统，光电转换系统，图像信号处理系统，自动控制系统组成。（其中，自动控制系统包括白平衡调整、自动光圈调整、自动变焦、自动增益、自动聚焦等装置。光学系统由变焦镜头、红绿蓝分光系统、滤色片组成，这里主要指的是镜头。光电转换系统主要由CCD或摄像管构成）另外摄像机还有一些附属部件，主要有录像机、彩条信号发生器、寻像器、电源等。

２、 基本原理：通过摄像机光学系统对光学图像（光能）的摄取，经过分光、滤色等过程，可以得到成像于摄像器材（如CCD）靶面上的红绿蓝三幅基色光像。再由摄像器械（如CCD）为主体的光电转换系统，将成像于靶面上光像转换成电信号，然后经图象信号处理系统放大、校正和处理并同时完成信号编码工作记录在磁带或存储卡上，最终形成彩色全电视信号输出。光—电—磁—电视信号（电、光）

二、 摄像机的分类和发展

从不同的角度出发，摄像机不同的分类方法，以下我们介绍几种常见的摄像机分类方法：

1、按质量分类：家用级、专业级、广播级。 （1）广播级，摄像机的各项技术指标最优，图像质量最好，适合各级电视台、电视传媒使用。一般要求其水平方向分解力达550线，垂直方向分解力达575线，信噪比达54分贝以上，在允许的工作范围内达到较低失真或无失真。价格比其他类型的摄像机昂贵，体积大，重量也比较重。索尼的BETACAM系列、BETACAMS—X系列，松下的DVCPRO050系列，JVC的数字D—9格式的产品都属于广播级的摄像机。

（2）业务级，图像质量较好，一般用于各单位的闭路系统中，多见于广播电视以外的专业领域。其清晰度达450线以上，信噪比达50分贝以上(信噪比：signal-to-noiseratio信号杂讯比，信噪比是信号电压对于噪声电压的比值，通常用符号s/n来表示。由于在一般情况下，信号电压远高于噪声电压，比值非常大，信噪比的单位用db来表示。一般摄像机给出的信噪比值均是在agc（自动增益控制）关闭时的值，因为当agc接通时，会对小信号进行提升，使得噪声电平也相应提高。信噪比的典型值为45~55db，若为50db，则图像有少量噪声，但图像质量良好；若为60db，则图像质量优良，不出现噪声。。典型值为46db，若为50db，则图像有少量噪声，但图像质量良好；若为60db，则图像质量优良，不出现噪声。)，对于一些有特殊功用的专业级摄像机来说，需要有特殊的功能，如夜间监视交通的摄像机，要求对红外线有高灵敏度。索尼的DVCAM系列，DSR—250P/390P/570P系列，松下的DVCPRO系列、SG—D410AMC/D610WA等，JVC的专业DVGY——DV5001EC/550EC等。 （3）家用级，主要用于家庭娱乐的摄像机，图像质量较低，与家用录像机、电视机相匹配即可。其清晰度为350线左右（清晰度：摄像机一般使用分解力一词来衡量它“分解被摄景物细节”的能力。单位是“电视行(TVLine)”也称线。意思是从水平方向上看，相当于将每行扫描线竖立起来，然后乘上4/3(宽高比)，构成水平方向的总线，称水平分解力。这个参数代表摄像机的实际拍摄能力，由摄像机的分辨率和码流两个参数来决定。水平清晰度可以通过测试卡来测试。

摄像机的工作原理

摄像机是一种能够记录影像的设备，它的工作原理可以简单概括为光学成像、图像传感和信号处理三个过程。下面将详细介绍摄像机工作的每个环节。

一、光学成像

摄像机的光学成像是基于光的折射和反射原理。当光线通过透镜进入摄像机时，透镜会使光线发生折射，并将光线汇聚到焦点上。通过调整透镜的位置，可以改变焦距，从而实现对物体的聚焦和调焦。

根据光学成像的原理，摄像机的镜头设计成了多种类型，如定焦镜头、变焦镜头、广角镜头和长焦镜头等。不同类型的镜头可以满足不同的拍摄需求。

二、图像传感

图像传感是摄像机将光学成像转化为电信号的过程。在摄像机的传感器上，有大量微小的光敏元件（光电二极管或光电晶体管）组成的阵列。当光线照射到传感器上时，光敏元件会将光能转化为电信号。

传感器上的每个像素点都对应着图像中的一个点，它们记录了光的强度和颜色信息。根据传感器的类型，摄像机可以实现不同的像素数和分辨率。

三、信号处理 信号处理是将图像传感器捕获到的电信号转化为数字信号的过程。摄像机内部有一个图像处理芯片，它负责将电信号转化为数字信号，并进行图像增强、色彩校正、噪声抑制等处理。

信号处理还包括对图像的压缩和编码，以便于存储和传输。常用的图像压缩编码标准有JPEG、H.264等。

在信号处理之后，摄像机会将数字信号输出到显示器或存储设备，使得用户可以观看或保存图像。

摄像机的工作原理可以归纳为光学成像、图像传感和信号处理三个过程。通过这些过程，摄像机能够将现实世界中的影像转化为数字信号，并实现录制、回放、传输等功能。摄像机的不断发展和创新，使得我们能够更好地记录和分享生活中的美好瞬间。
