里氏硬度计 HL200

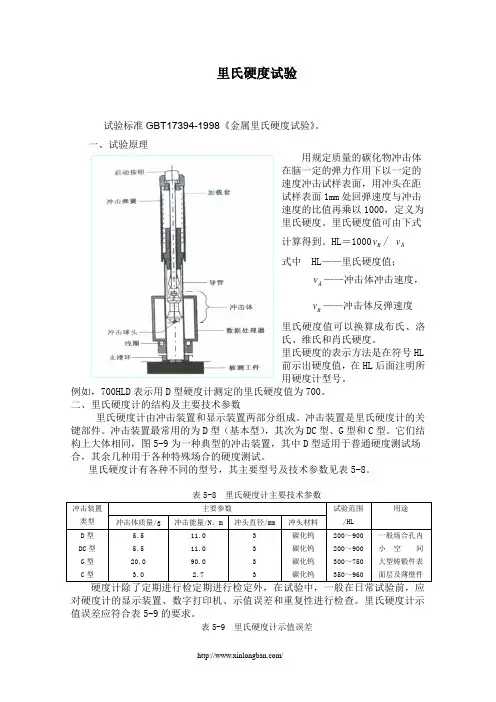

里氏硬度试验试验标准GBT17394-1998《金属里氏硬度试验》。

一、试验原理用规定质量的碳化物冲击体在脑一定的弹力作用下以一定的速度冲击试样表面，用冲头在距试样表面1mm处回弹速度与冲击速度的比值再乘以1000，定义为里氏硬度。

里氏硬度值可由下式计算得到。

HL＝1000Rv/ A v式中 HL——里氏硬度值；Av——冲击体冲击速度，Rv——冲击体反弹速度里氏硬度值可以换算成布氏、洛氏、维氏和肖氏硬度。

里氏硬度的表示方法是在符号HL前示出硬度值，在HL后面注明所用硬度计型号。

例如，700HLD表示用D型硬度计测定的里氏硬度值为700。

二、里氏硬度计的结构及主要技术参数里氏硬度计由冲击装置和显示装置两部分组成。

冲击装置是里氏硬度计的关键部件。

冲击装置最常用的为D型（基本型），其次为DC型、G型和C型。

它们结构上大体相同，图5-9为一种典型的冲击装置，其中D型适用于普通硬度测试场合，其余几种用于各种特殊场合的硬度测试。

里氏硬度计有各种不同的型号，其主要型号及技术参数见表5-8。

表5-8 里氏硬度计主要技术参数冲击装置类型主要参数试验范围/HL用途冲击体质量/g 冲击能量/N。

m 冲头直径/mm 冲头材料D型DC型G型C型5.55.520.03.011.011.090.02.73333碳化钨碳化钨碳化钨碳化钨200～900200～900300～750350～960一般场合孔内小空间大型铸锻件表面层及薄壁件硬度计除了定期进行检定期进行检定外，在试验中，一般在日常试验前，应对硬度计的显示装置、数字打印机、示值误差和重复性进行检查。

里氏硬度计示值误差应符合表5-9的要求。

表5-9 里氏硬度计示值误差硬度计冲击装置型号标准里氏硬度块硬度值示值误差重复性D DC G C 490～830HLD490～830HLDC460～630HLG550～890HLC±12HLD±12HLDC±12HLG±12HLC12HLD12HLDC12HLG12HLC三、试样1、在制备过程中应尽量避免由于受热、冷加工对试样表面硬度的影响。

里氏硬度计的原理
里氏硬度计是一种常用的硬度测量仪器，主要用于金属材料的硬度测试。

它是根据斯莱比理论设计的，利用压入试样表面的方式来测量材料的硬度。

里氏硬度计主要由一个金属锥体和一个刻度盘组成。

当进行测试时，锥体会施加在试样表面上，通过测量试样的弹性变形来确定试样的硬度。

在测试过程中，锥体的压入深度与试样表面的硬度成正比。

试样的硬度数值可以通过刻度盘上的刻度读数来确定，刻度盘上的刻度与压入深度成正比。

一般情况下，刻度盘的刻度范围从0到100，硬度数值越大代表材料的硬度越高。

里氏硬度计的原理基于弹性变形的概念。

当锥体施加在试样表面上时，试样表面会产生一个凹陷，形成一个所谓的压痕。

此时，试样表面形成的压痕深度与试样的硬度成正比。

通过测量压痕的深度，我们可以得到试样的硬度数值。

总而言之，里氏硬度计的原理是利用锥体对试样表面施加压力，通过测量压痕的深度来确定材料的硬度。

这个压痕深度与试样的硬度成正比，可通过刻度盘上的刻度读数获得。

硬度计常用的硬度分类硬度试验是机械性能试验中最简单易行的一种试验方法。

为了能用硬度试验代替某些机械性能试验，生产上需要一个比较准确的硬度和强度的换算关系。

1.里氏硬度(Dietmar Leeb)里氏硬度是根据最新的里氏硬度测试原理利用最先进的微处理器技术设计而成2.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

3.洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的甓壤幢硎荆?HRA：是采用60kg载荷和*锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

HRC：是采用150kg载荷和*锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

4. 维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用载荷值除以材料压痕凹坑的表面积，即为维氏硬度值(HV)。

5 努氏硬度(HK)适用于高硬度材料的硬度测试(一般HV1000硬度以上的硬度测量)。

6.还有肖氏硬度计7.韦氏硬度计(HW)适用于铝合金类产品的韦氏硬度值测量。

以上硬度只是常用的几种，另外还有肖氏(HS)硬度、邵氏(HS)硬度、巴氏硬度、摩氏硬度等。

实践证明，金属材料的各种硬度值之间，硬度值与强度值之间具有近似的相应关系。

因为硬度值是由起始塑性变形抗力和继续塑性变形抗力决定的，材料的强度越高，塑性变形抗力越高，硬度值也就越高。

洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算洛氏硬度（HRC）、布氏硬度（HB）等硬度对照区别和换算硬度是衡量材料软硬程度的一个性能指标。

硬度试验的方法较多，原理也不相同，测得的硬度值和含义也不完全一样。

最普通的是静负荷压入法硬度试验，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、维氏硬度(HV)，橡胶塑料邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗坚硬物体压入的能力。

最流行的里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，其值代表金属弹性变形功的大小。

因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标。

1、钢材的硬度：金属硬度(Hardness)的代号为H。

按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。

●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。

两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。

●HV-适用于显微镜分析。

维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

●HL手提式硬度计，测量方便，利用冲击球头冲击硬度表面后，产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/ VA（冲击速度）。

●目前最常用的便携式里氏硬度计用里氏（HL）测量后可以转化为：布氏（HB）、洛氏（HRC）、维氏（HV）、肖氏（HS）硬度。

或用里氏原理直接用布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）、肖氏（HS）测量硬度值。

时代公司生产的TH系列里氏硬度计就有此功能，是传统台式硬度机的有益补充！”（详细情况请点击《里氏硬度计TH140/TH160/HLN-11A/HS141便携式系列》）2、HB - 布氏硬度；布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

HT-1000A硬度仪使用说明书1. 技术参数测试范围 :200-900HL换算硬度种类 :HV,HB,HRB,HRC,HS精度 :±4HL或±0.5% (在800HL范围,取 5个测试点的平均值)测试方向 :任意方向极限抗拉强度 :Kgf/mm2(38—267Kgf/mm2)Tons/in2(23—135 Tons/in2)Lbs/in2(54—382 Lbs/in2)温度 :工作温度 14oF—104oF(-10oC—40oC)存贮温度 -4oF—122oF(-20oC—50oC)数据存储: HT-2000A可自动记录500个测试结果,包括测试值,换算值,平均值,硬度,材料,方向,时间和日期.HT-1000A最多存储10次的测试结果.时钟:当前时间显示,并储存了10年的日历电源:硬度仪:2片3V锂电池CR2330打印机:锂充电电池电池寿命:硬度仪:连续工作80个小时(可进行4000次测试)搁置寿命:2年打印用纸:热敏打印纸宽57-58mm Φ30mm外型尺寸 :165×28×28mm硬度仪重量:120g十种材料显示硬度种类及测试范围表材料硬度种类HL（里氏）HV（维氏）HB（布氏）HRB（洛氏B）HRC（洛氏C）HS（肖氏）钢及铸纲（ST）HL（里氏）、300-900HV（维氏）、80-940HB（布氏）、80-650(F=30D)RB（洛氏B）、38.4-99.5RC（洛氏C）、20-68HS（肖氏）、32.5-99.5合金工具钢（AS）300-84080-90020.4-67不锈钢及耐热钢（SS）300-80085-80085-670(F=30D)46.5-10020-63轴承钢（GS）300-88080-80020-68.832.5-99.0灰口铸铁（GC）360-66093-340(F=30D)球墨铸铁（NC）400-660130-390(F=30D)铝合金（AL）200-56032-19030-160(F=10D)27-91黄铜（BS）200-56045-20040-180(F=10D)12-94青铜（BZ）300-70060-290(F=10D)纯铜（CU）200-42050-13045-120(F=10D)4-72注:1.当测量结果超出此表范围,显示屏将显示"EE"(Error)2.表中空白为不可测量范围2. 标准配置2.1 HT-1000A型标准配置:HT-1000A硬度计、标准硬度块、20mm支撑环、13mm支撑环、毛刷、CR2330锂电池2个、使用说明书、携带箱2.2 HT-2000A型标准配置:HT-2000A硬度计、标准硬度块、20mm支撑环、13mm支撑环、毛刷、CR2330锂电池2个、IrDA 打印机、使用说明书、携带箱2.3 可选配件金刚石冲击体:主要用于含有高碳化物的工具钢,高硬度材料(如合金工具钢)的测试或使用频率非常高的用户.DL冲击装置:主要用于测试空间窄小的工件的硬度,象凹槽,齿轮等部位.异形支撑环:用于测试曲面试件(如果R≥30mm不必选用)3. 硬度计外观,各部分名称及说明HT-1000A/HT-2000A外型如图3.1所示:图3.1①支撑环② SET键③ PR键④ I/O键(电源键)⑤键⑥键⑦键⑧显示屏⑨红外窗口⑩加载套管启动按钮关机后,硬度计进入睡眠模式,测试结果保存,时钟照常运转;开机后,硬度计恢复关机前的设置并自动显示最后一次的测试结果.注:开机状态下,如在一分钟内没有任何操作,硬度计将自动关4. 工件预处理被测试件应满足的要求因为里氏硬度试验是动态工作原理,是对试件的直接测试,所以对试件的要求与静态测试法的要求有所不同,测试需满足如下要求,否则测试值易偏低或不准.重量要求:工件重量大于5KG,可用硬度计直接测试;工件重量在3-5KG之间,可将工件固定于一平面上,避免其在测试过程中发生弯曲,形变或位移; 工件重量小于2KG时,应将其耦合在工作平台上以提高其测试部位的惯量.耦合方法: 将少许耦合剂(凡士林或黄油)涂于耦合面上,再将工件的耦合面(与测试方向垂直的平面)压紧在一个厚重的平台上.耦合工件应采用垂直向下的方向测试.粗糙度要求:工件表面应满足 Ra≤2m .工件表面越粗糙,测试结果越低.洁净要求:测试部位表面不得有灰尘,油污,锈迹,脱碳层,涂镀层等.另外,试件还不能有较强的磁性.稳定性要求:为了避免工件在测试过程中发生位移,应将工件固定使其被测表面与冲击方向垂直. 对于平板形的,长条形的和有曲面的工件来说,测试结果一般要比实际值略低.这些形状的工件的测试方法如图4.1如示:曲率半径要求:试件测试部位表面曲率半径R≥30mm的可以直接测试; R10～30mm的应使用异形支撑环.表面层厚度的要求:对试件经过表面硬化处理的硬度测试时,硬化层厚度应大于0.8mm.5. 基本操作5.1 开机按下I/O键打开电源.液晶屏将显示上一次的测试结果,如图5.1所示.5.2 参数设置(1)按SET键开始设置新的测试并选择各种参数.此时液晶屏显示的是一组测试所包含的测试次数.如图5.2所示.测试次数可设为1-10次,按键或键可以上下选择测试次数,在确定了一组的测试次数后,按键选择测材料.(2)液晶屏显示测试材料.按键或键可以前后选择测试材料ST,AS,SS,GS,GC,NC,AL,BS,BZ或CU.屏幕显示如图5.3所示. ST AS SS GS GC碳钢合金工具钢不锈钢轴承钢灰口铸铁NC AL BS BZ CU球墨铸铁铝黄铜青铜纯铜选择好测试材料后,按键进入下一步选择硬度标尺.(3)液晶屏显示硬度标尺.按键或键前后选择HL,HV,HB,RB,RC或HS.屏幕如图5.4所示:HL（里氏）、 HV（维氏）、 HB（布氏）、 RB（洛氏B）、 RC（洛氏C）、 HS（肖氏）选择好测试标尺后,按键进入下一步选择测试方向.(4)液晶屏显示测试方向.垂直向下斜向下45o 水平斜向上45o 垂直向上(5)选择好测试方向后,按SET键确认并保存以上各步所设参数.HT-1000A将删除之前所有测试结果,HT-2000A将储存最后的测试结果,并开始一组新的测试.屏幕显示如图5.6所示:如需调整所设参数,可在未按SET键保存设置前,按键从步骤1开始重新设置.5.3 测试测试具体步骤如下:(1)用手握住加载套管,将加载套管向支撑环方向压缩到底,再将其缓慢松回原位,此过程中不可松手.注意:加载套管不可回弹过快,否则极易损坏机件.(2)用拇指和食指握住显示器,将硬度计置于被测工件表面.(3)保持硬度计和被测工件的相对稳定,轻轻按下启动按钮如图5.7所示:(4)硬度计将显示并存储测试结果,屏幕显示如图5.8所示:(5)如测试结果超出了表1.1所列的测试范围,屏幕则会显示如图5.9所示:通常错误是由于没有正确选择测试材料所致,若测试结果错误,可参看第13页"查找和删除测试结果"将其删除.5.4 窗口切换液晶屏上排的两个窗口可同时显示一组对应的数值,分别为"最大值"和"最小值" ,"平均值"和"里氏值" ,"强度值"和"里氏值".按键可在这三种组合中进行选择并切换窗口如图5.10所示.平均值里氏硬度值测试中最小值测试中最大值硬度换算值(本图为维氏)强度换算值5.5 数据传输(仅限于HT-2000A)按PR键开始数据传输,屏幕显示如图5.11所示:(1)打印数据,再按一次PR键,屏幕将显示当前测试组编号.按键或键可以选择要打印的测试组编号,键选择后一组,键选择前一组.如图5.12所示:打开打印机,将HT-2000A的红外窗口对准打印机的红外窗口.再一次按PR键,将数据发送到打印机,液晶屏显示如图5.13所示:(2)传输数据到掌上电脑或个人电脑.按SET键液晶屏显示当前测试组编号.按键或键可以选择要传输的测试组编号,键选择后一组,键选择前一组.如图5.14所示:.打开掌上电脑或个人电脑,将HT-2000A的红外窗口对准掌上电脑或个人电脑的红外窗口,按PR键开始数据传输.液晶屏显示如图5.15所示:(3)若接收系统(打印机,掌上电脑或个人电脑)接收数据成功,将会输出以下数据,如:Testing Group 02Testing Time 09/25/06 08:36 PMMaterial: ST Angle: 000No. HL HV KGM01 782 636 22702 782 636 22703 783 638 22804 783 638 228AVE 782 637 227HT-2000A将回到打印前窗口.(4)若接收系统(打印机,掌上电脑或个人电脑)接收数据失败若数据打印失败,HT-2000A将显示如图5.16所示:若数据传输失败,HT-2000A将显示如图5.17所示:30秒后,HT-2000A将回到打印前窗口.如红外传输失败,可能是由于接收系统未开机,与HT-2000A距离太远或偏离红外发射角度,以至超出了红外发射范围.注意:打印机被预设为Protocol IrDA.若设定值改变,打印机必须重新设置.设置方法详见打印机用户手册.设置为以下参数:Mode Protocol IrDABaud rate 9600 Hz8 Data BitNo Parity1 Stop BitDensity Medium打印机用户手册可从下载,进入该网站后,先点击"Mobile Printers"按钮,再点击"PORTI-S30/40"按钮,下载用户手册.打印机的设置在第16页:"2.5 Setting Operation Mode"5.6 数据管理HT-1000A最多可储存10个测试结果,包括测试材料,硬度范围和方向.若测试次数超过10次,硬度计将自动删除前10个测试结果.后面的测试结果将被储存并用于计算下一组的平均值HT-2000A最多可储存500个测试结果,包括测试材料,硬度范围,方向和测试时间与日期.HT-2000A的内存被分为50组,一组最多可储存10个测试结果.若测试次数超过10次,后面的测试结果将被储存到下一组并用于计算下一组的平均值.5.7 查找和删除数据(1)在当前测试组中查找数据按键可在当前测试组中滚动查找测试结果,按键可删除屏幕当前显示的数据,数据从内存中被删除,屏幕将显示最后的测试结果.若无需删除任何数据,按SET键返回,屏幕将显示最后一次的测试结果(也可不按SET键,直接开始新的测试).(2)删除当前数据按键可删除屏幕当前显示的数据5.8 清除内存关机状态下,先同时按住SET键和键,再按住I/O键,接着同时松开SET键和键,最后松开I/O键,即可清除内存.6. 其它设置以下操作包括:设置冲击体(标准碳化钨体,金刚石冲击体和DL冲击装置),设置强度换算,设置日期和时钟及校准误差.关机状态下,同时按住SET键和键,再按住I/O键,接着同时松开SET键和键,最后松开I/O键.屏幕显示如图6.1所示:6.1 设置冲击装置按键选择冲击装置.使用标准碳化钨冲击体时选LD;使用金刚石冲击体时选DD;使用DL冲击装置时选DL.按SET键确认并进入下一步设置强度换算.6.2 设置强度换算按键设置强度换算标准,如图6.2所示:NR KG KS TN不换算强度 Kgf/mm2 Klbs/in2 Tons/in2按SET键确认并进入下一步设置日期制式.6.3 设置日期制式和时钟(仅限于HT-2000A)按键选择日期制式美式(US 月/日/年)或欧式(EU 日/月/年),如图6.3如图:按SET键开始设置时钟.按键可滚动选择参数YR(年) MH(月) DY(日) AM/PM(小时上午/下午) ME(分)按键或键可以加减所选的参数值,如图6.4所示.按SET键确认并进入下一步校准硬度计误差.6.4 校准误差可通过误差校准使硬度计的测试结果和标准硬度块的硬度值接近.当测试结果低于标准值时,按键提高测试值;当测试结果高于标准值时,按键降低测试值.如图6.5所示.误差调整范围为-50到50里氏硬度值.在校准完误差后,按SET键保存以上设置,硬度计进入测试界面(图5.6),HT-1000A将删除之前所有测试结果,HT-2000A将储存最后的测试结果,并开始一组新的测试.7.硬度计的保养和维修HT-1000A/HT-2000A硬度计是精密仪器,存放和操作硬度计时应注意(1)避免摔落或与其它物体碰撞;(2)避免滴和溅任何油,油脂或其它液体在仪器上;(3)避免滴和溅任何油,油脂或其它液体在被测工件上;(4)避免在粉尘严重和有腐蚀性气体的环境中使用.7.1. 更换电池电池的寿命为80小时,但其寿命会根据使用频率而变化.当屏幕显示BATT时,请根据以下步骤更换电池:(1)使用两片3V CR2330锂电池;(2)根据正负极符号正确安装电池;(3)更换的两片电池电压应一样,不得将新旧或不同品牌的电池混用.注意:更换电池后,请立即打开仪器电源,校准时钟.若长时间不使用仪器,请将电池取出.7.2. 硬度计清洁在正常使用情况下,每进行1000次测试后或每隔1-2个月,必须对硬度计的导管进行清洁,清洁步骤如下:(1)拧下支撑环;(2)取出冲击体;(3)用毛刷清洁导管内部;(4)用酒精清洁冲击体;(5)装回冲击体(注意:冲击球头应朝向支撑环的方向);(6)拧上支撑环.7.3. 冲击体和测试精度硬度计在测试标准硬度块的硬度时,若测试结果(3 ～ 5次)的平均值远远高于硬度块的实际值,可能为冲击球头磨损所致.请联系客服部门,更换冲击球头.注意:硬度计发生任何问题,请与我们的客服部门联系,不要自行拆卸.。

一、里氏硬度计测试基本原理随着单片技术的发展，1978年，瑞士人Leeb博士首次提出了一种全新的测硬方法，它的基本原理是具有一定质量的冲击体在一定的试验力作用下冲击试样表面，测量冲击体距试样表面1mm处的冲击速度与回跳速度，利用电磁原理，感应与速度成正比的电压。

里氏硬度值以冲击体回跳速度与冲击速度之比来表示。

计算公式：HL=1000*（VB/VA）式中：HL——里氏硬度值VB——冲击体回跳速度VA——冲击体冲击速度二、里氏硬度计冲击装置里氏硬度度有D、DC、D=15、C、G、E、DL七种：D：外型尺寸：f20*70mm，重量：75g.通用型，用于大部分硬度测量。

DC：外型尺寸：f20*86mm，重量：50g。

冲击装置很短，主要用于非常局促的地方，例如孔或圆筒内。

D+15：外型尺寸：f20*162mm，重量：80g。

头部细小，用于沟槽或凹入的表面硬度测量。

C：外型尺寸：f20*141mm,重量：75g。

冲击能量最小，用于测小轻、薄部件及表面硬化层。

G：外型尺寸：f30*254mm，重量：250g。

冲击能量大，对测量表面要求低。

用于大、厚重及表面较粗糙的锻铸件。

E：外型尺寸：f20*162，重量80g压头为人造金刚石，用于硬度极高材料的测定。

DL：外形尺寸：f20*202mm，重量：80g头部更加细小，用于狭窄沟槽及齿轮面硬度的测定。

三、异型支撑环的使用在现场工作中，经常遇到曲面试件，各种曲面对硬度测试结果影响不同，在正确操作的情况下，冲击落在试件表面瞬间的位置与平面试件相同，故通用支撑环即可。

但当曲率小到一定尺寸时，由于平面条件的变形的弹性状态相差显著会使冲击体回弹速度偏低，从而使里氏硬度示值偏低。

因此对试样，建议测量时使用小支撑环。

对于曲率半径更小的试样，建议选用异型支撑环。

四、里氏硬度计的测量范围根据里氏原理，只要材料具备一定刚性，能形成反弹，就能测出准确的里氏硬度值，但很多材料里氏与其它制式的硬度没有相应的换算关系，因此里氏硬度计目前只装了9种材料的换算表。

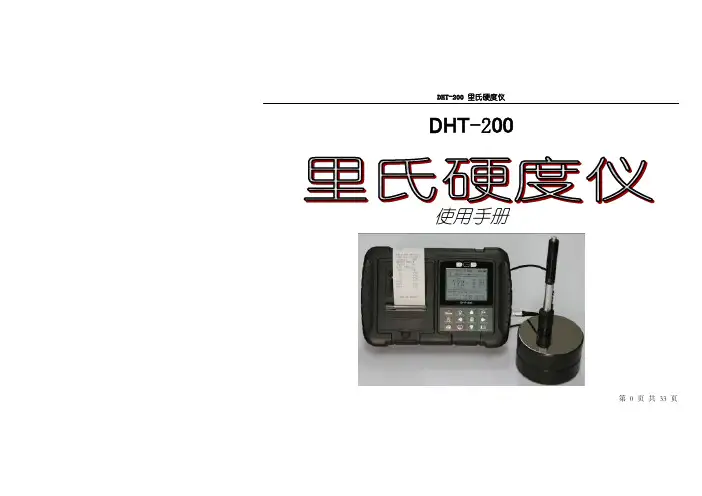

DHT-200 里氏硬度仪DHT-200使用手册第 0 页共 33 页DHT-200 里氏硬度仪目 录一、概述---------------------------------------------------------------------------- 4二、里氏硬度的测量原理-------------------------------------------------------------- 42.1 里氏硬度测量原理的历史------------------------------------------------------ 42.2 里氏硬度测量的定义---------------------------------------------------------- 42.3 里氏硬度的测量符号---------------------------------------------------------- 5三、被测工件的预处理---------------------------------------------------------------- 63.1 工件表面的要求-------------------------------------------------------------- 63.2 硬度仪对被测件重量的要求---------------------------------------------------- 63.3 对测试件表面硬化层的要求---------------------------------------------------- 73.4 被测试件表面不能带有强磁性-------------------------------------------------- 7四、传感器的选择与使用-------------------------------------------------------------- 74.1 传感器的选择---------------------------------------------------------------- 74.2 传感器的操作---------------------------------------------------------------- 8五、DHT-200里氏硬度仪的功能--------------------------------------------------------- 85.1 DHT-200的功能--------------------------------------------------------------- 85.2 技术参数-------------------------------------------------------------------- 85.3 DHT-200硬度仪--------------------------------------------------------------- 95.3.1 仪器主机------------------------------------------------------------- 95.3.2 显示部分------------------------------------------------------------- 95.3.3 键盘部分------------------------------------------------------------- 10六、DHT-200里氏硬度仪的操作--------------------------------------------------------- 116.1 开机------------------------------------------------------------------------ 116.2 参数设定-------------------------------------------------------------------- 12第 1 页共 33 页DHT-200 里氏硬度仪6.3 测量设定--------------------------------------------------------------------- 126.3.1 传感器设定------------------------------------------------------------ 126.3.2 冲击方向设定---------------------------------------------------------- 136.3.3 材料与制式设定-------------------------------------------------------- 146.3.4 平均次数设定---------------------------------------------------------- 14 6.4 文件管理--------------------------------------------------------------------- 156.4.1 新建文件设定---------------------------------------------------------- 156.4.2 数据存储设定---------------------------------------------------------- 166.4.3 文件输出设定---------------------------------------------------------- 176.4.4 文件删除设定---------------------------------------------------------- 18 6.5 其他设定--------------------------------------------------------------------- 196.5.1 时钟设定-------------------------------------------------------------- 196.5.2 上下限设定------------------------------------------------------------ 206.5.3 误差修正设定---------------------------------------------------------- 206.5.4 关机时间设定---------------------------------------------------------- 216.5.5 对比度设定------------------------------------------------------------ 216.5.6 按键音设定------------------------------------------------------------ 226.5.7 用户定义菜单---------------------------------------------------------- 226.5.8 恢复出场默认值-------------------------------------------------------- 236.5.9 信息浏览-------------------------------------------------------------- 23 6.6 内置打印机的使用------------------------------------------------------------- 236.6.1 打印纸的安装---------------------------------------------------------- 236.6.2 单次测量数据打印------------------------------------------------------ 246.6.3 文件的数据输出-------------------------------------------------------- 24 6.7 USB接口及数据传输----------------------------------------------------------- -24第 2 页共 33 页DHT-200 里氏硬度仪6.7.1 USB接口的安装--------------------------------------------------------- 246.7.2 数据接收软件的安装---------------------------------------------------- 246.7.3 数据的传输------------------------------------------------------------ 246.8 背光------------------------------------------------------------------------ 256.9 误测量值的删除-------------------------------------------------------------- 25七、仪器的维护与维修----------------------------------------------------------------- 257.1 充电电池的维护--------------------------------------------------------------- 257.2 冲击球头的维护--------------------------------------------------------------- 267.3 冲击装置电缆的维护----------------------------------------------------------- 267.4 打印机色带的维护------------------------------------------------------------- 267.5 仪器的保修------------------------------------------------------------------- 26八、附录----------------------------------------------------------------------------- 26附录1：传感器的功能特点---------------------------------------------------------- 26 附录2：测量范围对照表------------------------------------------------------------ 27 附录3：仪器适应材料表------------------------------------------------------------ 27 附录4：异型支撑环的规格---------------------------------------------------------- 28 装箱单--------------------------------------------------------------------------- 29 检测报告------------------------------------------------------------------------- 30 保修单--------------------------------------------------------------------------- 31 厂商信息------------------------------------------------------------------------- 32第 3 页共 33 页DHT-200 里氏硬度仪一、概述 DHT－200里氏硬度计是利用里氏原理对多种金属材料的硬度进行检测。

第1篇一、引言硬度是材料力学性能的重要指标之一，它反映了材料抵抗硬物体压入其表面的能力。

里氏硬度计作为一种非破坏性测试方法，广泛应用于金属材料、非金属材料和涂层的硬度测试。

本标准规定了里氏硬度计检测的基本要求、测试方法、结果处理和检验规则，旨在确保测试结果的准确性和可靠性。

二、术语和定义1. 里氏硬度（Leeb hardness）：指在一定条件下，采用里氏硬度计测得的材料硬度值。

2. 里氏硬度计（Leeb hardness tester）：指用于测量材料硬度的仪器，包括发射装置、接收装置和数据处理装置。

3. 硬度块（Hardness standard block）：用于校准里氏硬度计的标准试块。

4. 试样（Test piece）：待测硬度的材料。

三、检测标准1. 仪器要求（1）里氏硬度计应符合国家标准GB/T 4340.1-2017《金属维氏硬度试验第1部分：试验方法》的要求。

（2）仪器应具有足够的精度和稳定性，在规定的测试条件下，重复性误差不大于0.5%。

（3）仪器应定期进行校准，确保测试结果的准确性。

2. 测试方法（1）测试前的准备1）检查里氏硬度计是否处于正常工作状态，包括电源、显示、按键等。

2）校准仪器，使用硬度块进行校准，确保仪器精度。

3）清理试样表面，去除油污、锈蚀等影响测试结果的因素。

（2）测试步骤1）选择合适的测试点，测试点应均匀分布，避免在缺陷、裂纹等处测试。

2）将试样放置在测试台上，确保试样平稳、牢固。

3）调整测试角度，通常为60°。

4）启动里氏硬度计，进行硬度测试。

5）读取测试结果，记录硬度值。

（3）测试条件1）测试温度：室温（20±5℃）。

2）测试速度：5～10次/min。

3）测试力：根据试样材料和硬度范围选择合适的测试力。

4）测试角度：60°。

5）测试次数：同一试样至少测试3次，取平均值作为测试结果。

3. 结果处理（1）计算硬度值根据测试结果，按照仪器提供的转换公式计算硬度值。
