建筑物沉降观测方案我项目进行的沉降观测只适用于本工程施工阶段的施工、结构安全参考，正式沉降观测应由建设单位委托有资质的测绘单位测量，观测点的布置，在结构施工前必须有方案，结构施工中我单位根据图纸要求埋设观测点(如下图)。
1 沉降观测点布设沉降观测点布设位置在建筑物首层各转角及后浇带两侧(埋设点详结构平面图)。
2 沉降观测2.1基础底板施工完进行首次观测，以后每施工一层观测一次，结构封顶后每一个月一次；竣工一年后每半年一次观测。
如遇异常情况，可酌情增加观测次数，正式交付使用后，应持续观测一年，直至沉降稳定（连续二次半年沉降量＜2mm）。
2.2 建筑施工期间，当建筑物发生较大沉降，不均匀沉降或出现裂缝时，应立即向工程技术负责人汇报，并立即进行每日或数日一次连续值班观测。
2.3 沉降观测是一项长期性、系统性观测工作。
本工程为高层建筑，竣工后将沉降观测数据及有关图纸移交建设单位，由建设单位自行观测。
2.4 沉降观测四定：固定人员观测和整理成果；固定使用的水准仪及水准尺；使用固定的水准点；按规定的日期、方法及路线进行观测。
3沉降观测点成果整理观测资料及时整理、妥善保存，作为工程技术档案资料的一部分。
整理沉降观测成果，计算出每次观测的沉降量，前后几次观测同点高差和累计沉降量，并绘制出沉降观测日期、沉降量的关系曲线图，供设计、施工有关负责人员使用。
4沉降观测精度控制措施4.1为了确保观测值的精确无误，本工程的沉降量工作均由我项目经理部专职测量员进行观测，并且在每次观测时及时做好观测记录，其他人员不得代替进行此项工作。
4.2在进行每次沉降测量时必须确保了使用同一台水准仪及水准尺，不得私自乱用其他的仪器，以避免影响仪器的精确度误差影响观测值的精确。
4.3每次进行沉降测量必须按观测线路图及确定的观测水准点进行，严禁使用其他临时水准点，避免因水准点不准确合方法不统一而影响观测的精确值。
4.4在进行每次的沉降观测时，必须严格按照规定的日期、方法以及路线进行，专职观测员必须严格按照仪器使用操作规程进行仪器的操作，严禁违章作业，避免因仪器使用不当以及自然客观条件影响观测值的精确度。

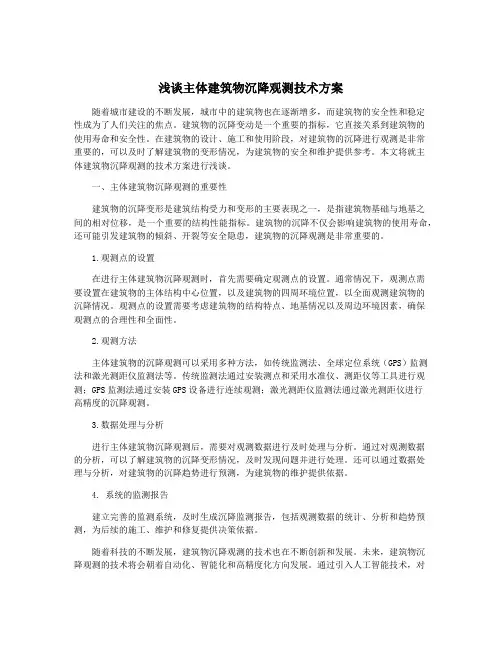

浅谈主体建筑物沉降观测技术方案随着城市建设的不断发展，城市中的建筑物也在逐渐增多，而建筑物的安全性和稳定性成为了人们关注的焦点。
建筑物的沉降变动是一个重要的指标，它直接关系到建筑物的使用寿命和安全性。
在建筑物的设计、施工和使用阶段，对建筑物的沉降进行观测是非常重要的，可以及时了解建筑物的变形情况，为建筑物的安全和维护提供参考。
本文将就主体建筑物沉降观测的技术方案进行浅谈。
一、主体建筑物沉降观测的重要性建筑物的沉降变形是建筑结构受力和变形的主要表现之一，是指建筑物基础与地基之间的相对位移，是一个重要的结构性能指标。
建筑物的沉降不仅会影响建筑物的使用寿命，还可能引发建筑物的倾斜、开裂等安全隐患，建筑物的沉降观测是非常重要的。
1.观测点的设置在进行主体建筑物沉降观测时，首先需要确定观测点的设置。
通常情况下，观测点需要设置在建筑物的主体结构中心位置，以及建筑物的四周环境位置，以全面观测建筑物的沉降情况。
观测点的设置需要考虑建筑物的结构特点、地基情况以及周边环境因素，确保观测点的合理性和全面性。
2.观测方法主体建筑物的沉降观测可以采用多种方法，如传统监测法、全球定位系统（GPS）监测法和激光测距仪监测法等。
传统监测法通过安装测点和采用水准仪、测距仪等工具进行观测；GPS监测法通过安装GPS设备进行连续观测；激光测距仪监测法通过激光测距仪进行高精度的沉降观测。
3.数据处理与分析进行主体建筑物沉降观测后，需要对观测数据进行及时处理与分析。
通过对观测数据的分析，可以了解建筑物的沉降变形情况，及时发现问题并进行处理。
还可以通过数据处理与分析，对建筑物的沉降趋势进行预测，为建筑物的维护提供依据。
4. 系统的监测报告建立完善的监测系统，及时生成沉降监测报告，包括观测数据的统计、分析和趋势预测，为后续的施工、维护和修复提供决策依据。
随着科技的不断发展，建筑物沉降观测的技术也在不断创新和发展。
未来，建筑物沉降观测的技术将会朝着自动化、智能化和高精度化方向发展。
建筑主体沉降观测方案建筑主体沉降观测方案一、观测目的：建筑主体沉降观测旨在监测建筑物在使用过程中可能发生的沉降变形情况，以确保建筑物的结构稳定性和安全性。
二、观测内容：1.观测建筑主体的竖向沉降变形；2.观测建筑主体的水平位移变形；3.观测建筑主体的倾斜变形。
三、观测对象：本观测方案适用于建筑主体的沉降观测，包括建筑主体的框架结构、基础、承重墙等关键组成部分。
四、观测方法：1.测量仪器的选择：使用高精度的全站仪或测量仪器，确保观测数据的准确性。
2.测点布设：根据建筑主体的结构特点，合理布设监测测点。
测点应覆盖建筑主体的关键结构部位，包括建筑主体的四个角点、房间墙角等关键部位。
3.测点的固定：测点应固定牢固，确保测点位置的稳定性。
可以使用混凝土固定点或者钉子固定点的方式进行固定。
4.观测频率：根据建筑物的使用情况和要求，确定观测的频率。
一般情况下，可以每季度进行观测，以及在重大活动或事件发生后进行特定时段的观测。
5.数据的处理：将观测得到的数据进行整理和分析，计算建筑主体的沉降变形情况，并与设计要求进行对比和评估。
五、观测结果的评价：1.观测数据的分析：根据观测数据的变化趋势和数值大小，分析建筑主体的沉降变形情况，判断是否超过设计要求。
2.评估结果的呈现：将观测结果以报告的形式呈现，包括建筑主体各部位的沉降变形数据、变化趋势分析以及评估结论等。
六、观测方案优化：1.根据观测结果的评价，可以调整观测点的布设位置，增加观测点的数量或调整观测频率，以更加准确地监测沉降情况。
2.建议对观测方案进行定期评估和优化，以适应建筑物变形特点和使用情况的变化。
以上为建筑主体沉降观测方案的基本内容。
在实际工程中，应根据具体建筑物的特点和要求进行调整和补充，以确保观测结果的准确性和可靠性。
沉降观测方案一、前言沉降观测方案是为了监测工程建设过程中土壤沉降情况，以保证工程建设的安全和质量，同时也为工程后续修缮提供重要的参考。
本文将针对沉降观测方案进行详细的介绍。
二、沉降观测目的本沉降观测方案的目的是在工程建设过程中，及时监测土壤沉降，掌握沉降的趋势和速率，为工程后续的设计、修缮等工作提供重要的数据。
三、沉降观测范围本次沉降观测的范围为工程建设的周围区域，包括建筑物、道路和水系等。
具体观测点的位置需要根据具体情况进行选择。
四、沉降观测内容1. 观测点的选择：根据建设工程的地理位置、工程规模和建筑结构等因素，选择一定数量的观测点。
2. 观测设备的布置：在每一个观测点选取一个合适的地点，安装沉降仪，确保设备的准确性和可靠性。
3. 观测内容的记录：每隔一段时间进行一次观测，记录相关数据，包括时间、沉降量、温度、湿度等。
4. 数据的处理和分析：对观测获得的数据进行处理和分析，得出沉降趋势和速率的变化情况，提供后续工作的参考。
五、沉降观测设备和工具1. 沉降仪：用于测量土壤的沉降量和变形情况。
2. 数据记录器：用于记录沉降仪测得的相关数据。
3. 温湿度计：用于记录环境温度和湿度，保证观测的准确性。
4. 其他相关工具：如电池、电缆、夹具等。
六、观测频率和时间1. 观测频率：每月进行一次观测，并进行数据记录，具体时间可以根据工程的情况进行灵活调整。
2. 观测的时间：可以根据需要在白天或夜间进行，但要保证每次观测的时间相同。
七、数据处理和报告撰写1. 数据处理：从沉降仪和数据记录器中获得数据后，进行处理和分析，得出沉降趋势和速率的变化情况。
2. 报告撰写：根据观测数据撰写沉降观测报告，包括观测数据、沉降趋势分析、结论和建议等内容。
以上即为沉降观测方案的详细内容，希望对大家有所帮助。
已有建筑物沉降观测方案建筑物沉降观测方案一、研究背景建筑物沉降是指建筑物在使用过程中或施工完成后由于地基变形或松弛引起的下沉现象。
沉降问题对建筑物的安全性和使用寿命有着重要影响，因此建筑物沉降观测必不可少。
本方案旨在提出一种科学可行的建筑物沉降观测方案，以监测建筑物的沉降情况，及时采取相应措施，确保建筑物的使用安全。
二、观测目标本观测方案的目标是监测建筑物的沉降情况，包括建筑物整体的沉降情况和各个局部区域的沉降情况，以提供科学依据和参考数据，为建筑物的维护、修复和加固提供支持。
三、观测方法1. 使用水平测量仪：选择合适的水平测量仪器，如全站仪或高精度位移传感器等，将其安装在建筑物的关键位置，进行连续的水平位移测量。
2. 使用竖向测量仪：选择合适的竖向测量仪器，如测斜仪或水准仪等，将其安装在建筑物的不同层面，进行连续的竖向位移测量。
3. 安装地基沉降监测设备：在建筑物的地基上布设一定数量的地基沉降监测设备，如沉降点、沉降管等，定期测量地基的沉降情况。
4. 建立沉降观测点：在建筑物周围设置一定数量的沉降观测点，将水平测量仪和竖向测量仪等设备统一安装在这些点上，定期进行观测，以获得更全面的建筑物沉降数据。
四、观测频率与时间1. 设定观测频率：根据建筑物的类型、规模和重要性等因素，确定观测频率，如每周、每月或每季度进行观测。
2. 观测时间：观测时间应覆盖建筑物的使用寿命，对于新建的建筑物，观测应始于施工完成后；对于已存在的建筑物，观测应从启动阶段开始进行，并持续到使用寿命结束。
五、数据处理与分析1. 数据采集：对于连续的观测数据，采集频率应根据观测设备的规格和要求进行设置，确保数据的准确性和完整性。
2. 数据处理：对采集到的数据进行校正和补偿，消除或减小误差，得到可靠的沉降数据。
3. 数据分析：对观测数据进行统计和分析，评估建筑物的沉降情况，确定是否存在异常沉降，并及时采取相应的措施。
六、结果应用1. 建筑物维护：根据观测结果，定期评估建筑物的沉降情况，制定合理的维护计划，及时修复和加固建筑物。

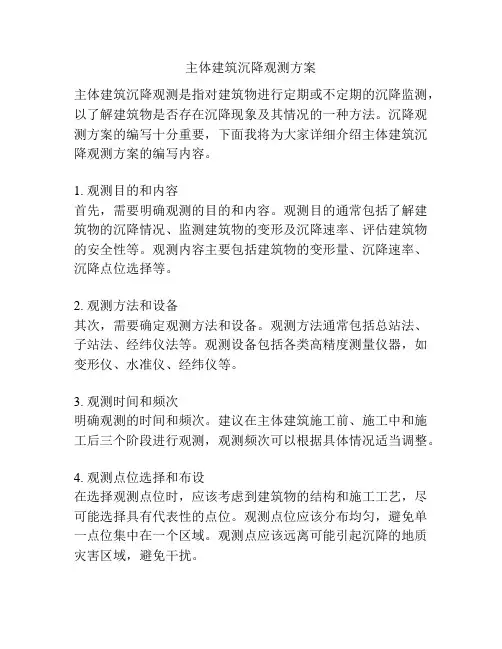

主体建筑沉降观测方案主体建筑沉降观测是指对建筑物进行定期或不定期的沉降监测，以了解建筑物是否存在沉降现象及其情况的一种方法。
沉降观测方案的编写十分重要，下面我将为大家详细介绍主体建筑沉降观测方案的编写内容。
1. 观测目的和内容首先，需要明确观测的目的和内容。
观测目的通常包括了解建筑物的沉降情况、监测建筑物的变形及沉降速率、评估建筑物的安全性等。
观测内容主要包括建筑物的变形量、沉降速率、沉降点位选择等。
2. 观测方法和设备其次，需要确定观测方法和设备。
观测方法通常包括总站法、子站法、经纬仪法等。
观测设备包括各类高精度测量仪器，如变形仪、水准仪、经纬仪等。
3. 观测时间和频次明确观测的时间和频次。
建议在主体建筑施工前、施工中和施工后三个阶段进行观测，观测频次可以根据具体情况适当调整。
4. 观测点位选择和布设在选择观测点位时，应该考虑到建筑物的结构和施工工艺，尽可能选择具有代表性的点位。
观测点位应该分布均匀，避免单一点位集中在一个区域。
观测点应该远离可能引起沉降的地质灾害区域，避免干扰。
5. 数据处理和分析观测数据的处理和分析是沉降观测方案中非常重要的一部分。
观测数据应该进行质量控制，检查数据的准确性和完整性。
处理方法包括数据平差、回归分析、搭模拟等。
观测数据的分析应该全面客观，可以与预测模型进行对比，从而更好地评估建筑物的沉降情况和趋势。
6. 结果评价和报告编写根据观测数据的处理和分析结果，对主体建筑的沉降情况进行评价。
评价结果可以用于建筑物的安全评估，进一步决定是否需要采取相应的补充沉降措施。
最后，根据观测数据和评价结果编写观测报告，详细描述观测过程、数据处理方法、结果评价等内容。
以上是主体建筑沉降观测方案的编写内容。
通过制定并执行观测方案，可以及时了解建筑物的沉降情况，保证建筑物的安全性，并在发现异常情况时及时采取相应的措施。
建筑物沉降观测方案
1沉降观测点的布置与埋设
根据设计要求布置沉降观测点，观测点利用直径32mm的钢筋，一端制成燕尾形埋入墙内，外露装饰层厚度外出30mm。
2沉降观测
⑴水准基点的联测
水准基点要与国家水准点进行联测或采用独立高程系统，水准基点间的联测按国家三等水准测量的技术要求进行，采用闭合水准线路。
同时每隔3个月要进行一次监测，防止因水准基点的变动而影响观测成果。
⑵沉降观测
a.在工程施工阶段由建设单位委托有相应资质单位进行定期观测，沉降观测按国家四等水准测量的技术要求进行，采用闭合或附合水准线路。
b.观测周期：首次观测在观测点埋设稳定后进行，根据设计要求每施工二至四层做一次沉降观测，施工完毕，一年内每隔三至六个月观测一次，以后每隔六至十二个月观测一次，直到沉降稳定为止。
在施工过程中如建筑物出现裂缝、不均匀沉降等异常情况应及时反馈给业主、监理和设计单位。
C.仪器采用国产S1精密水准仪和钢钢水准尺，并经法定计量检定机构检定合格且在有效检定周期内。
d.观测是要进行往返测，前后视距相等，并做到“三固定”，即观测人员固定、线路固定和固定测站。
⑶沉降分析
a.沉降观测原始资料必须及时整理，对超限部分要及时重测，直至满足测量规范要求。
b.数据处理采用沉降分析软件处理，原始数据要进行回归分析。
c.绘制建筑物荷载、时间、沉降量回归曲线，沉降速度曲线和等沉降量曲线图。
d.工程竣工时编制沉降观测成果表，编写沉降分析技术总结报告°。
建筑沉降变形观测方案技术设计书三篇篇一：建筑沉降变形观测方案技术设计书一、工程概况：***大学***校区教三楼位于校道南侧，东临山丘，南临图书馆，西临教四楼，北面三栋广场，钢筋混凝土结构，地面高六层；场地地形较平坦，地基为粘性土地基。
由**建筑综合设计研究院设计，**公司第三分公司施工，*****公司监理，工程竣工日期为二0XX 年六月。
二、编制依据1、《建筑变形测量规程》（JGJ/T8-20XX ）2、《工程测量规范》（GB 50026--20XX ）3、《国家一、二等水准测量规范》（GB12987-91）4、****大学***校区教三栋1：500平面图5、教三楼结构情况及周边环境实况三、沉降观测方案（一）沉降观测精度、时间、次数：（1）、观测精度本次采用二级观测精度。
沉降基准网观测采用一级水准测量，往返高差较差或高差闭合差应n 3.0±≤mm ，(n 为测站数)，最大不超过n 5.0±≤mm ，沉降观测往返高差较差或高差闭合差应n 0.1±≤mm ，(n 为测站数)，最大不超过n 5.1≤mm 。
观测点测站高差中误差：≤0.5mm ；观测的视线长度：≤50m；前后视视距差：≤1.0m；视距累积差≤3.0m；观测成果在限差内按观测距离或测站数分配闭合差计算高程。
观测时一定要爱护观测标志，尺子放在观测点上应用力轻，立尺一定要直，每次把尺子立在观测标志之前，都要把观测标志点和尺子擦干净，以防止观测标或尺底粘泥土而影响观测精度。
（2）观测时间、次数观测周期每月一次，每期观测时间三个小时，总共进行6期观测。
首次观测时间为20XX年12月7日。
首次观测时，应观测多次取其平均值，以提高初始值的可靠性。
（二）基准点和工作点的布设1、观测点的设置：按照设计院的要求，并根据沉降观测的有关规定，布置沉降观测点依据以下原则布设：（1）参照设计图纸；（2）建筑物的各拐角极大转角处；（3）高低层建筑物、纵横墙的交接处两侧；（4）建筑物沉降缝两侧、基础埋深相差悬殊处。
目录一、工程概况 (2)1、工程概况 (2)2、编制依据 (2)3、工程沉降观测施工安排 (2)二、沉降观测 (3)1、沉降水准点布设 (3)2、观测点的布置和要求 (3)3、沉降点的形式与埋设 (4)4、沉降观测的方法和一般规定 (4)三、沉降观测的经验 (5)1、沉降观测的基本要求 (6)2、具体施测程序及步骤 (8)3、两个应该值得注意的问题 (10)一、工程概况1、工程概况（1）工程名称：保利中景花园（2）建设单位：保利韶关房地产有限公司（3）设计单位：广东省重工建筑设计院有限公司（4）勘察单位：广东省重工建筑设计院有限公司（5）监理单位：广州宏达工程顾问有限公司（6）施工单位：广州富利建筑安装工程有限公司（7）建设地点：韶关市武江区七号地（8）建设面积：177054 平方米（9）建筑形式：1 栋、10 栋楼地上18 层（首层层高4.5 米，二至十八层层高2.9 米）；2 栋—5 栋楼地上33 层（首层5.5 米，二至三十三层层高2.9 米）；6 栋—9 栋楼地上34 层（所有楼层层高均为2.9 米）；商铺一层（层高5.6 米）。
地下部分为整体地下室一层（层高为5.25 米）。
结构设计基准期为50年，结构设计使用年限为50 年，建筑耐火等级为二级。
2、编制依据1）《建筑地基基础设计规范》GB50007-20022）《工程测量规范》GB 50026-20073）《建筑变形测量规范》JGJ8 —20074）保利中景花园施工图纸3、工程沉降观测施工安排测量人员的确定、观测点的布置、沉降测量及记录、沉降观测测量报告的编制等沉降观测相关工作，全权委托韶关市工程质量安全监督站测绘组进行操作。
二、沉降观测1、沉降水准点的布设：（1）、建筑物沉降观测是根据建筑物附近的水准点进行的，所以这些水准点必须坚固稳定。
为了对水准点进行相互校核，防止其本身产生变化，水准点的数目不少于3 个，以组成水准网。
对水准点要定期进行高程检测，以保证沉降观测成果的正确性。
沉降观测方案及措施
建立房屋沉降点设置监理审批制，在确立设置点方案和沉降方案观测时报监理确定，按现场进行沉降点观测时由监理共同工作。
（一）沉降观测水准点的埋设
沉降观测点埋设位置：房屋四角转角处以及中间每隔10〜20m的轴线上。
水准点：不少于2个，设置在建筑物30〜80m稳定、可靠的上层内；或沉降己稳定的建筑物上，严格国家标准执行。
（二）沉降观测点的埋设
沉降观测点埋设应符合和设计规定要求，所有沉降观测点埋设完后，及时将观测点保护起来，以免在施工中将观测点损坏而影响观测的准确性。
（三）观测方案及技术要求
1.沉降观测按国家一、二等水准测量规范规定的二等水准测量
要求作业。
观测仪器采用S3精密水准仪，配合因瓦尺作业。
采用相同观测路线和观测方法，使用同一仪器和设备，并要固定观测人员、在基本相同的环境和条件工作。
2.观测要求：第一次沉降在观测点安设稳定后及时进行，在主体结构施工期间，每做二层楼观测一次，主体结构验收以后，砌内外填充墙时，每三层做一次，竣工后，第一年测4次，第二年测二次，
第三年测一次，直至稳定为止。
沉降观测方案沉降观测方案一、引言沉降是指地面或建筑物由于地下开挖、基础施工等原因而发生的下沉现象。
沉降观测是工程监测中的重要环节，能够帮助工程师了解地下开挖对周围土壤和建筑物的影响，并采取相应的措施以确保工程的安全性和稳定性。
本方案旨在制定一套沉降观测方案，以确保观测数据的准确性和可靠性。
二、观测目标1. 监测地面沉降的变化情况；2. 监测建筑物的沉降情况；3. 分析沉降引起的工程结构变形和破坏程度；4. 提供相关数据供工程监理部门和设计单位参考。
三、观测内容1. 地面沉降观测地面沉降观测是通过在观测点上安装沉降标志物，并定期测量标志物的变化来监测地面沉降情况。
观测点的选择应覆盖工程施工的区域，同时考虑周围建筑物等因素。
观测周期为每月一次，在每次观测中应保持相同的观测时间和观测条件。
观测数据应记录并保存在观测日志中。
2. 建筑物沉降观测建筑物沉降观测是通过在建筑物主体结构上安装沉降标志物，并定期测量标志物的变化来监测建筑物的沉降情况。
观测点的选择应覆盖建筑物主体结构，以及与施工相关的区域。
观测周期为每周一次，在每次观测中应保持相同的观测时间和观测条件。
观测数据应记录并保存在观测日志中。
3. 工程结构变形观测工程结构变形观测是通过在关键部位安装变形测量仪器，测量和记录变形数据，以判断沉降所引起的工程结构变形情况。
观测点的选择应根据工程结构的特点和施工方法来确定。
观测周期为每周一次，在每次观测中应保持相同的观测时间和观测条件。
观测数据应记录并保存在观测日志中。
四、安全措施1. 在进行地面沉降观测时，要确保相关人员的安全。
观测点周围应设置警示标志，并确保观测点不会对交通和行人造成危险。
2. 在进行建筑物沉降观测时，要确保观测点的安全。
观测点周围应设置警示标志，并采取防护措施，以防观测点的标志物受到破坏。
3. 在进行工程结构变形观测时，要确保测量仪器的安全。
观测点周围应设置警示标志，并采取防护措施，以防测量仪器受到破坏。
施工建筑沉降观测方案施工建筑沉降观测方案一、项目背景施工建筑沉降观测是为了监测施工期间和使用期间建筑物的沉降变化情况，以确保建筑物的稳定性和安全性。
二、目标通过沉降观测，旨在确保建筑物的沉降量在合理范围内，避免超过安全标准，并及时采取措施进行调整和修复。
三、观测原理通过安装在建筑物内部的沉降探测器，测量建筑物自身的沉降变化。
观测采用全自动仪器，定时测量和记录建筑物的沉降数据。
四、观测内容1. 建筑物主要结构的沉降观测：对建筑物主体结构进行沉降观测，包括地基、框架等关键结构的沉降变化情况。
2. 建筑物周边地基的沉降观测：监测建筑物周边地基是否存在沉降，以及沉降的程度和方向。
3. 建筑物使用期间的沉降观测：在建筑物使用期间进行定期观测，监测建筑物使用后可能出现的沉降情况。
五、观测方案1. 观测仪器的选择：选择精度高、稳定性好的沉降观测仪器，如全自动测量仪器，确保数据的准确性和可靠性。
2. 设备安装：根据建筑物的具体结构和要求，合理安装沉降观测仪器，并进行校准和调试，确保设备工作正常。
3. 观测时间间隔：根据建筑物的特点和使用情况，确定观测的时间间隔，建议在施工期间每天进行观测，使用期间每月进行观测。
4. 数据处理与分析：采集到的观测数据进行及时处理和分析，生成沉降曲线，并与建筑物的设计要求和安全标准进行比对，判断沉降情况是否符合要求。
5. 数据报告与监测措施：根据观测数据的分析结果，及时编制观测报告，提出监测建议和必要的调整措施，在沉降超过安全范围时及时实施修复工作。
六、质量控制方案1. 设备质量把关：选择正规可靠的设备供应商，确保所选设备的质量和性能符合相关标准。
2. 安装质量把关：设定建筑物沉降观测仪器的安装要求和方法，严格按照要求进行安装和调试，确保设备的正确使用。
3. 数据准确性把关：严格按照观测方案进行数据采集，避免人工操作和仪器误差对数据的影响，确保数据的准确性。
4. 数据分析标准把关：根据国家相关标准和规范，确保数据处理和分析过程符合规范和要求，避免主观因素对分析结果的影响。
建筑物沉降观测方案1沉降观测点的布置准备工作：本工程使用精密水准议DZS3-1及配套的水准尺做为沉降观测仪器。
2水准点的设置：沉降观测依据稳定良好的水准点进行，现场水准点不考虑永久使用，对建筑物进行沉降观测时以不转点为宜，为相互检查校对，每栋楼根据现场设置的3个专用水准点进行校核。
3结构的沉降及位移变形观测在结构施工过程中，须经常对结构进行观测，以检查结构变形。
如发现超过允许值的沉降变形，应及时采取措施予以调整。
3.1沉降观测的次数○1基础施工完进行首次观测，结构施工期间每增加一层观测一次,在施工期间如中途停工时间较长,应在停工时或复工前进行沉降观测。
同时根据施工的进度情况，较大荷重增加前后，均应进行观测。
○2当结构发生大量沉降,不均匀沉降或出现严重裂缝时,应立即向工程技术负责人汇报,并应立即进行观测或一次连续值班观测。
在某一段时间内，若沉降量较大，应对观测次数进行加密。
○3沉降观测终止时间要以沉降观测量大小及沉降速度来确定并以月沉降量不超过2毫米时，可以认为沉降基本稳定。
3.2工作要求：为保证观测成果的正确性，如实反映出建筑物观测情况，确保工程施工、使用安全应做到四固定：○1固定人员观测和整理成果。
○2固定使用的水准仪及水准尺。
○3使用固定的水准点。
○4按规定的日期、方法及路线进行观测，观测路线固定，外界条件固定。
4观测点的布置4.1观测点本身应牢固稳定，确保点位安全，能长期保存。
4.2观测点的上部必须为突出的半球形状或有明显的突出之处，与结构外皮保持一定的距离（约30mm）。
4.3要保证在点上能垂直置尺和良好的通视条件。
5观测与成果整理沉降观测资料要及时整理，妥善保存，在观测点布置完毕之后，即进行沉降观测以首次观测成果做为初值，每次观测后的成果均与首次成果比较，计算沉降量，每次观测结束后，要检查记录计算是否正确。
然后将观测高程列入沉降观测的成果表中。
浅谈主体建筑物沉降观测技术方案主体建筑物沉降观测是保证建筑物结构安全、减少结构病害的关键技术之一。
本文将从技术方案的选择、观测方法、数据处理与分析等方面进行探讨。
1. 技术方案的选择主体建筑物沉降观测的技术方案有两种：传统沉降观测和激光扫描测量。
传统沉降观测通常采用水准仪或全站仪进行测量，需要在建筑物四周或内部测量点固定基准点，并通过多次测量和比对得出沉降数据。
激光扫描测量则可以在较短时间内完成大范围的观测，并能够产生建筑物实际形态的三维模型。
两种技术方案各有优缺点，选择时应结合实际情况进行考虑。
2. 观测方法无论是传统沉降观测还是激光扫描测量，观测方法的制定都需要根据建筑物的结构特点、观测点的数量和位置、观测时间等进行综合考虑。
对于传统沉降观测，观测点应设置在建筑物不同部位，且需要遍布建筑物周边。
观测时间应根据建筑物的使用情况和施工进度进行设置。
对于激光扫描测量，需要绘制建筑物的三维模型并将其作为观测基准，通过多次扫描得到不同时期建筑物的三维模型，然后通过比对得出沉降数据。
3. 数据处理与分析观测到的数据应及时进行处理和分析，以便及时发现沉降异常情况并进行相应的处理。
首先需要对原始数据进行质检，排除误差点和异常数据。
然后将数据进行平差处理，得出总体沉降量和局部沉降量。
随着观测时间的增长，需要对数据进行趋势分析和超限判断，以判断沉降是否超出正常情况，并及时采取措施。
综上所述，主体建筑物沉降观测技术方案是保证建筑物结构安全和减少结构病害的关键技术之一，需要综合考虑建筑物的特点和观测点的数量和位置等因素，及时处理和分析观测数据，以便及时发现沉降异常情况并采取相应的措施。
建筑物沉降观测方案三篇篇一：建筑物沉降观测方案一、编制依据1、《工程测量规范》GB50026-20XX2、《建筑变形测量规范》JGJ/T8-20XX3、《建筑地基基础设计规范》GB50007-20XX4、《高层建筑混凝土结构技术规程》JGJ3-20XX5、本工程施工图6、《建筑工程施工质量验收统一标准》GB50300-20XX二、工程概况工程名称：万州区第一人民医院门诊住院综合楼工程地址：万州周家坝建设单位：XX第一人民医院设计单位：XX艺术设计院有限公司勘察单位：XX公司监理单位：XX公司施工单位：XX集团有限公司本工程位于万州区周家坝街道流水村2-3组（心连心广场对面），万州区第一人民医院门诊住院综合楼总建筑面积为27924.52㎡，总建筑高度78.1m，地上19F，地下1F，框剪结构。
三、观测目的、原则及观测点布置3.1．观测目的工程建筑物从施工开始到竣工，以及建成运营后很长一段时间，沉降变形是不可避免的。
如果变形在一定的限度之内属正常现象，但一旦超过某一限度，就会危及建筑物的安全。
因此，在建筑物的施工和运营期间，都必须对建筑物进行安全监测，以便及时掌握变形情况，发现问题，采取措施，保证建筑物从施工开始到运营期间均安全有效。
3.2．观测原则1．参照设计图纸；2．建筑物的四角极大转角处；3．高低层建筑物、纵横墙的交接处两侧；4．建筑物沉降缝两侧、基础埋深相差悬殊处。
3.3．观测点布置观测点的布置:观测点设在房屋周边各大角，长边增设观测点，观测点数不少于6点。
为了便于观测，沉降观测点布置于通视好的墙上，以减小搬动仪器的次数而造成的误差叠加。
沉降观测点置于相对标高+0.700处，以便观测方便。
观测点采用20钢筋制作，采用后植筋锚固方式埋入结构柱内，为了保证观测点牢固性，埋入深度不小于100，外露部分长度为60，上端焊圆形铁球以便观测，并涂上防腐漆，如右图所示。
根据观测原则要求，共布置4个沉降观测点，具体点位见沉降观测点平面布置图（附图）。
房屋建筑工程沉降观测方案一、概述房屋建筑工程的沉降观测是为了监测建筑物在使用过程中的沉降变形情况，及时发现并解决沉降引起的安全隐患，保障建筑物的安全使用。
本方案将围绕沉降观测的目的、方法、仪器设备等方面进行详细的介绍。
二、目的1. 监测建筑物的沉降情况，及时发现并解决沉降引起的安全隐患2. 为建筑物的维护及修缮提供依据3. 监测建筑物基础的变形情况，为后续工程提供数据支持4. 为设计、施工、维护等环节提供重要参考数据5. 对建筑物的安全使用进行保障和监测三、方法1. 观测方位的选取观测方位应选取建筑物的主要荷载集中区域，包括主要承重墙、柱、梁等结构部位，以及建筑物的四个角落位置。
要根据工程实际情况进行细致测量，排除非建筑物荷载作用的影响。
2. 观测仪器的选择（1）测定点应选取在建筑物的不同区域，根据具体建筑物情况采用激光测距仪、全站仪、水准仪、测深仪或应变仪等仪器设备。
（2）测定点应根据建筑物的功能性和结构性进行选取，应用GPS卫星定位技术对获得的测定数据进行精确定位。
3. 观测数据处理（1）采用CAD软件对测量数据进行处理，生成建筑物沉降观测图（2）建立数据库，对观测数据进行存储和管理四、仪器设备1. 全站仪全站仪是测量建筑物沉降的主要仪器，采用全站仪可以实现快速准确的测量，可以较好地满足建筑物沉降观测的需求。
2. 激光测距仪激光测距仪是一种准确、灵敏的测量仪器，可以快速实现对建筑物各个部位的测量，并能够得到高精度的数据。
3. 水准仪水准仪用于对建筑物的垂直方向进行观测，可以实现对建筑物沉降的垂直变形情况的监测。
4. 实时数据采集系统实时数据采集系统可以实现对建筑物沉降数据的实时采集和存储，方便对数据的管理和处理。
5. GPS卫星定位技术GPS卫星定位技术可以实现对建筑物位置的高精度定位，为建筑物沉降观测提供重要的定位数据。
五、操作流程1. 制定观测计划在进行建筑物沉降观测前，应制定详细的观测计划，包括观测点的选取、观测方式的确定、数据处理方法等。
华尔街中心---写字楼主体建筑
监测方案
湖南省勘测设计院
二〇一二年七月
目录
一、工程概况 (3)
二、执行规范、标准 (3)
三、测量仪器型号 (3)
四、测量人员组成及素质要求 (4)
五、基准点、观测点布设原则及平面位置 (4)
六、沉降观测方法 (5)
七、沉降观测精度的要求和数据处理方法 (6)
八、沉降观测阶段性资料整理及成果提交 (7)
九、观测中的注意事项 (8)
一、工程概况
工程名称：华尔街中心---写字楼
工程地点：长沙市开福区芙蓉中路与湘雅路交汇区西北部
建设单位：湖南金色地标房地产开发有限公司
工程规模：主体建筑地下室三层，地上38层，现浇钢筋混泥土框架筒体结构。
二、执行规范、标准
1、《国家一、二等水准测量规范》（GB/T12897-2006）
2、《工程测量规范》（GB50026-2007）
3、《建筑变形测量规范》（JGJ8-2007）
4、《建筑工程资料管理规程》JGJ/T 185-2009
三、测量仪器型号
根据沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷载下的沉降情况，一般规定测量的误差应小于变形值的1/10——1/20，为此要求沉降观测应使用精密水准仪（S1或S05级），水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。
本次沉降观测使用瑞士莱卡SPRINTER型电子水准仪，测量精度达±0.7mm/km，精确读数至0.01mm，估读至0.001mm。
水准尺使用瑞士莱卡产2.0m铟钢尺。
沉降观测所使用的水准仪、标尺要经过法定检测机构标定，并有有效期内的标定证书。
四、测量人员组成及素质要求
人员组成：成立观测组，成员包括技术负责人一人，项目负责人一人，观测人员二人，技术负责人及观测人员均具有从业资格。
人员素质的要求，必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、精确地完成每次观测任务
五、基准点、观测点布设原则及平面位置
1、基准点的布设
1.1根据测量场地范围，在场外地基稳定处埋设3个水准基准点，编号为JZ1、JZ2、JZ3，基准点间距50-100m，并准确测定其高程，采用分时间段往返观测，往返观测高差之差满足M A≤±0.3n mm。
1.2各水准基准点要设在建筑物开挖、地面沉降和震动区范围之外，水准点的埋深要符合二等水准测量的要求。
根据工程特点，建立合理的水准控制网，与基准点联测，平差计算出各水准点的高程。
2、沉降观测点的布设原则及要求
2.1布设原则
2.1.1建筑物四角、核心筒四角、大转角及沿外墙每10-20m处或每隔2-3根柱基上。
2.1.2高低层建筑、纵横墙交接处的两侧。
2.1.3后浇带和沉降缝两侧、基础埋深相差悬殊处、不同结构的分界处。
2.2布设要求
2.2.1埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点。
2.2.2观测点应埋入墙体,并高于±0.000m或室外地面50Cm，根据现场施工条件也可以埋入地下室一层高于地板50Cm的墙体。
观测点材料应采用直径不小于12毫米的圆钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，离墙体大于5cm，以便于置尺测量。
2.2.3根据以上原则，建筑物共布点10个，编号J1、J2、J3……J10，均预先埋置。
六、沉降观测方法
1、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本上要一致；观测路线、镜位、程序和方法要固定。
2、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿同一路线。
3、首次观测时为地下室施工完成，首层完工后观测第二次，然后每施工1层就复测一次，直至竣工。
4、竣工后第一年每三个月测一次，第二年每半年观测一次，以后一年一次直至沉降稳定。
5、观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm。
另外，沉降观测的水准路线（从一个水准基点到另一个水准基点）应为附合水准路线。
垂直位移监测网的主要技术要
求
二等水准测量的主要技术要求
七、沉降观测精度的要求和数据处理方法
1、沉降观测精度的要求
根据建筑物的特性和建设、设计单位的要求选择沉降观测精度的等级。
在未有特除要求情况下，一般性的高层建构筑物施工过程中，采用二等水准测量的观测方法就能满足沉降观测的要求。
各项观测指标要求如下：
（1）往返较差、附和或环线闭合差：△h=∑a-∑b≤l√n，n
表示观测路线测站数。
（或△h=∑a-∑b≤1.0√L， L表示观测路线距离）
（2）前后视距：≤30m
（3）前后视距差：≤1.0m
（4）前后视距累积差≤3.0m
（5）沉降观测点相对于后视点的高差允许差：≤1.0mm
（6）水准仪的精度不低于N2级别
2、沉降观测成果整理及计算要求
原始数据要真实可靠，记录计算要符合施工测量规范的要求，依据正确，严谨有序，步步校核，结果有效的原则进行成果整理及计算。
八、沉降观测阶段性资料整理及成果提交
1、将各次观测记录整理检查无误后，进行平差计算，求出各次每个观测点的高程值。
从而确定出沉降量。
某个观测点的每周期沉降量：△c= Hn，I—Hn，I -1 .
N表示某个观测点，I表示观测周期数（I=1，2，3……）且 H1=H0 累计沉降量：△C=∑△ c （n），n表示观测点号。
2、统计表汇总
（1）、根据各观测周期平差计算的沉降量，列统计表，进行汇总。
（2）、绘制各观测点的下沉曲线
首先建立下沉曲线坐标，横坐标为时间坐标，纵坐标上半部为荷载值，下半部为各沉降观测周期的沉降量。
将统计表中各观测点对应的观测周期所测得沉降量画于坐标中，并将相应的荷载值也画于坐标中，连线，就得到对应于荷载值的沉降曲线。
（3）根据沉降量统计表和沉降曲线图，我们可以预测建筑物的沉降趋势，将建筑物的沉降情况及时的反馈到有关主管部门，正确地指导施工。
特别是在沉陷性较大的地基上重要建筑物的不均匀沉降的观测显得更为重要。
利用沉降曲线还可计算出因地基不均匀沉降引起的建筑物倾斜度：q=│△Cm-△Cn│/Lmn，△Cm，△Cn分别为m，n点的总沉降量，Lmn为m，n点的距离。
对沉降观测的成果分析，我们还可以找出同一地区类似结构形式建筑物影响其沉降的主要因素，指导施工单位编好施工组织设计正确指导施工大有裨益，同样也为勘察设计单位提供宝贵的一手资料，设计出更完善的施工图纸。
九、观测中的注意事项
（1）严格按测量规范的要求施测。
（2）前后视观测最好用同一水准尺。
（3）各次观测必须按照固定的观测路线进行。
（4）观测时要避免阳光直射，且各观测环境基本一致。
（5）成像清晰、稳定时再读数。
（6）随时观测，随时检核计算，观测时要—气阿成。
（7）在雨季前后要联测，检查水准点的标高是否有变动。
（8）将各次所观测沉降情况及时反馈有关部门，当建筑物每天（24h）连续沉降量超过1mm时应停止施工，会同有关部门采取应急措施。
湖南省勘测设计院
二〇一二年七月。
