隧道施工工艺

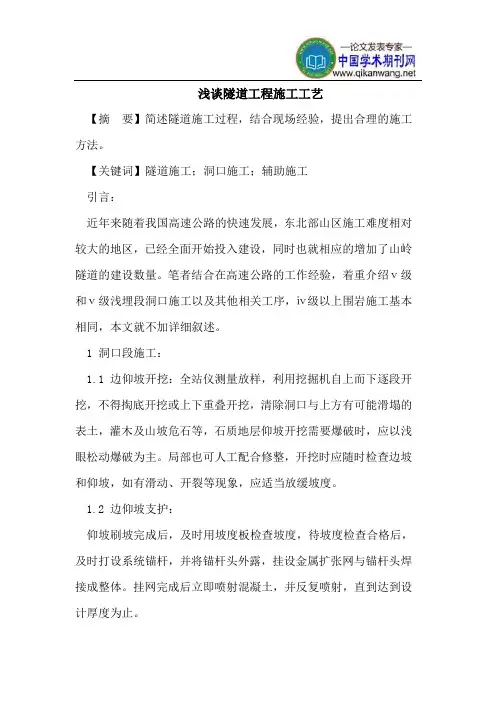

浅谈隧道工程施工工艺

【摘 要】简述隧道施工过程，结合现场经验，提出合理的施工方法。

【关键词】隧道施工；洞口施工；辅助施工

引言：

近年来随着我国高速公路的快速发展，东北部山区施工难度相对较大的地区，已经全面开始投入建设，同时也就相应的增加了山岭隧道的建设数量。笔者结合在高速公路的工作经验，着重介绍ⅴ级和ⅴ级浅埋段洞口施工以及其他相关工序，ⅳ级以上围岩施工基本相同，本文就不加详细叙述。

1 洞口段施工：

1.1 边仰坡开挖：全站仪测量放样，利用挖掘机自上而下逐段开挖，不得掏底开挖或上下重叠开挖，清除洞口与上方有可能滑塌的表土，灌木及山坡危石等，石质地层仰坡开挖需要爆破时，应以浅眼松动爆破为主。局部也可人工配合修整，开挖时应随时检查边坡和仰坡，如有滑动、开裂等现象，应适当放缓坡度。

1.2 边仰坡支护：

仰坡刷坡完成后，及时用坡度板检查坡度，待坡度检查合格后，及时打设系统锚杆，并将锚杆头外露，挂设金属扩张网与锚杆头焊接成整体。挂网完成后立即喷射混凝土，并反复喷射，直到达到设计厚度为止。

1.3 截水沟施工：

在距仰坡坡口5米处开挖截水沟，截水沟开挖以机械为主，人工配合修整，修整完后，立即砌筑m7.5#浆砌片石，并用砂浆抹面。

2 辅助施工：

2.1 长管棚：

套拱施工：施工放样，模板安装、钢筋绑扎、导向管放样，127mm导向管安装，砼浇注。

管棚施工：

钢管规格：热扎无缝钢管￠108㎜，壁厚6㎜，节长3米，6米；

2.1.1 管距：环向间距50㎝；

2.1.2 倾角：仰角1°（实际施工按2°施工），方向与线路中线平行；

2.1.3 钢管施工误差：径向不大于20㎝；

2.1.4 隧道纵向同一截面内接头数不大于50%，相邻钢管的接头至少错开1米。

工程科技　

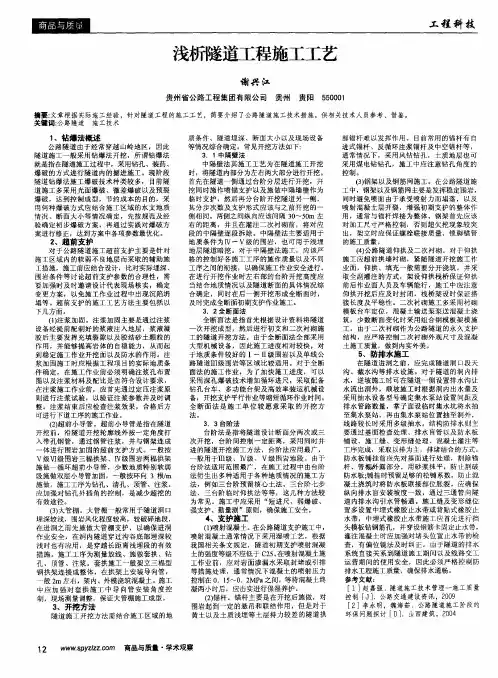

浅析隧道工程施工工艺　

谢兴江　

贵州省公路工程集团有限公司贵州　贵阳５５０００１　

摘要：文章根据实际施工经验，针对隧道工程的施工工艺，简要介绍了公路隧道施工技术措施，供相关技术人员参考、借鉴。　关键词：公路隧道施工技术　

１、钻爆法概述　

公路隧道由于经常穿越山岭地区，因此　

隧道施工一般采用钻爆法开挖，所谓钻爆法　

就是指在隧道施工过程中，采用钻孔、装药、　

爆破的方式进行隧道内的掘进施工。现阶段　

隧道钻爆法施工爆破技术种类较多，目前隧　

道施工多采用光面爆破、微差爆破以及预裂　

爆破，达到控制成型，节约成本的目的，采　

用何种爆破方式应结合施工区域的水文地质　

情况、断面大小等情况确定，先按规范及经　验确定初步爆破方案，再通过实践对爆破方　

案进行修正，达到方案中各项参数最优化。　２、超前支护　

对于公路隧道施工超前支护主要是针对　

施工区域内的软弱不良地层而采取的辅助施　

工措施，施工前应结合设计，比对实际埋深、　

围岩条件等讨论超前支护参数的合理性，需　

要加强时及时邀请设计代表现场核实，确定　变更方案，以免施工作业过程中出现沉陷坍　

塌等。超前支护的施工工艺方法主要包括以　

下几方面。　

（１）注浆加固。注浆加固主要是通过注浆　

设备经提前配制好的浆液注入地层，浆液凝　

胶后主要发挥充填裂隙以及胶结砂土颗粒的　

作用，并能够提高岩体的自稳能力，从而起　

到稳定施工作业开挖面以及防水的作用。注　

浆加固施工时应根据工程项目的实际地质条　

件确定，在施工作业前必须明确注浆孔布置　图以及注浆材料及配比是否符合设计要求，　

在注浆施工作业前，应首先通过定压注浆原　

则进行注浆试验，以验证注浆参数并及时调　

整。注浆结束后应检查注浆效果，合格后方　

可进行下道工序的施工作业。　

ｆ２）超前小导管。超前小导管是指在隧道　

开挖前，沿隧道开挖轮廓线外按一定角度打　

入带孔钢管，通过钢管注浆，并与钢架连成　

一体进行围岩加固的超前支护方式。一般按　

Ｖ级Ⅵ级围岩三榀拱架、Ⅳ级围岩两榀拱架　施做一循环超前小导管，少数地质特别软弱　

隧道施工工艺概述

当前隧道建设在我国有了快速的发展。本文以我国隧道的发展建设情况为背景，概括了隧道工程的特点，对隧道施工工艺进行了分析，并重点探讨了新奥法施工的种类及其优缺点。

标签：隧道工程；新奥法；施工技术

0引言

近年来随着我国公路建设的快速发展，由8.5万公里构成的“7918”高速公路网已经建成。而我国人口较多，有关部门正在规划和完善国家高速公路网络，以满足人们出行和经济发展的需求。由于高速公路线形的技术指标高，当其进入山区或重丘区时就不可避免地需要采用隧道来穿越山岭。因此，在我国中西部山区修建高速公路，通常桥梁和隧道所占的比例较高，而且建设难度较大。

1隧道工程特点

在进行隧道施工时，必须充分考虑隧道工程的特点，才能在保证隧道安全的条件下，快速、优质、低价地建成隧道建筑物。隧道工程的特点，可归纳如下：

（1）整个工程埋设于地下，因此工程地质和水文地质条件对隧道施工的成败起着重要的、甚至是决定性的作用。不仅要在勘测阶段做好详细的地质调查和勘探，尽可能准确地掌握隧道工程范围内的岩层性质、岩体强度、完整程度、地应力场、自稳能力、地下水状态、有害气体和地温状况等资料，并根据这些原始材料，初步选定合适的施工方法，确定相应的施工措施和配套的施工机具[2]。

（2）公路隧道正常情况下只有进、出口两个工作面，相对于桥梁、线路工程来说，隧道的施工速度比较慢，工期也比较长，往往使一些长大隧道成为控制新建公路通车的关键工程。因此，要求施工中加强管理、合理组织、避免相互干扰。洞内设备、管线路布置应周密考虑，妥善安排。隧道施工机械应当结构紧凑，坚固耐用。

（3）地下施工环境较差，甚至在施工中还可能使之恶化，例如爆破产生有害气体等。必须采取有效措施加以改善，使施工场地合符卫生条件，并有足够的照度，以保证施工人员的身体健康，提高劳动生产率。

（4）公路隧道大多穿越崇山峻岭，因此施工工地一般都位于偏远的深山狭谷之中，运输不便，供应困难，这些也是規划隧道工程时应当考虑的问题之一。

隧道施工工艺流程

隧道施工工艺流程

隧道施工是一项复杂而庞大的工程，它涉及到多个工艺环节和流程。下面将介绍一般的隧道施工工艺流程。

1. 土地征用和准备：在进行隧道施工前，需要进行土地征用和准备工作。这包括清理和平整土地，拆迁违建及其他建筑物，以及将隧道安装设备的材料和设备进入施工现场。

2. 勘探和设计：在正式进行隧道施工前，需要进行勘探和设计工作。勘探工作包括地质勘探和水文勘探，以确定地质和水文条件。设计工作包括隧道的结构设计和施工方案的制定。

3. 隧道出口和入口的开挖：隧道施工的第一个环节是挖掘隧道的出口和入口。通常情况下，隧道的出口和入口是在地表挖掘，然后逐渐向下挖掘。

4. 隧道洞身的开挖：在隧道出口和入口开挖完成后，可以开始开挖隧道洞身。开挖隧道洞身有多种方法，包括爆破、钻孔爆破、掘进机和盾构机等。

5. 土体支护和锚固：在隧道洞身开挖过程中，需要进行土体支护和锚固工作，以保证隧道的稳定性和安全性。土体支护的方法有很多种，包括喷射混凝土、钢支撑、玛钢支撑等。

6. 隧道衬砌施工：在隧道洞身开挖和土体支护完成后，需要进行隧道衬砌施工。隧道衬砌的材料可以是混凝土、钢筋混凝土或预制钢筋混凝土等。

7. 隧道设备的安装和调试：隧道施工的最后一个环节是安装隧道设备以及进行调试工作。隧道设备包括照明设备、通风设备、排水设备、防火设备等。

总结起来，隧道施工工艺流程包括土地征用和准备、勘探和设计、隧道出口和入口的开挖、隧道洞身的开挖、土体支护和锚固、隧道衬砌施工、隧道设备的安装和调试等环节。每一个环节都需要严格按照规定的工艺流程进行操作，以确保隧道施工的顺利进行和质量的保证。
