焊缝探伤标准

焊接是一种常见的金属加工工艺，而焊缝作为焊接的重要部分，其质量直接影响着焊接件的使用性能和安全性。因此，对焊缝的质量进行探伤是非常重要的。焊缝探伤标准是指对焊缝进行检测和评定时所遵循的一系列规范和标准，其目的是保证焊接质量，防止因焊缝质量问题导致的事故发生。本文将就焊缝探伤标准进行介绍和分析。

首先，焊缝探伤标准主要包括了焊缝的检测方法和评定标准。常见的焊缝检测方法有X射线检测、超声波检测、磁粉探伤等。这些方法各有优缺点，可以根据具体的焊接材料和要求来选择合适的检测方法。而评定标准则是根据焊接件的使用要求和相关标准规定来进行评定，通常包括焊缝的缺陷类型、尺寸、数量等指标。

其次，焊缝探伤标准的制定和执行对于焊接行业的规范化和标准化具有重要意义。通过制定统一的焊缝探伤标准，可以规范焊接质量的评定和监督，提高焊接质量和安全性。同时，对于焊接从业人员来说，掌握和遵守焊缝探伤标准也是非常重要的，可以帮助他们提高焊接技能，减少焊接质量问题的发生。

再次，随着科技的不断发展，焊缝探伤技术也在不断更新和完善。新型的探伤设备和技术的出现，为焊缝探伤标准的制定和执行提供了更多的选择和可能。例如，数字化的X射线探伤设备可以实现对焊缝缺陷的精准检测和定位，提高了焊缝探伤的准确性和效率。

最后，作为焊接行业的从业人员，我们应当重视焊缝探伤标准的学习和执行。只有深入理解和掌握焊缝探伤标准，才能保证焊接质量和安全性。同时，我们也应当关注焊缝探伤标准的更新和发展，不断提升自身的技术水平和专业素养，为焊接行业的发展贡献自己的力量。

总之，焊缝探伤标准是保证焊接质量和安全性的重要手段，其制定和执行对于焊接行业具有重要意义。我们应当重视焊缝探伤标准的学习和执行，不断提升自身的技术水平和专业素养，为焊接行业的发展贡献自己的力量。希望本文能够对大家对焊缝探伤标准有所帮助。

合集下载

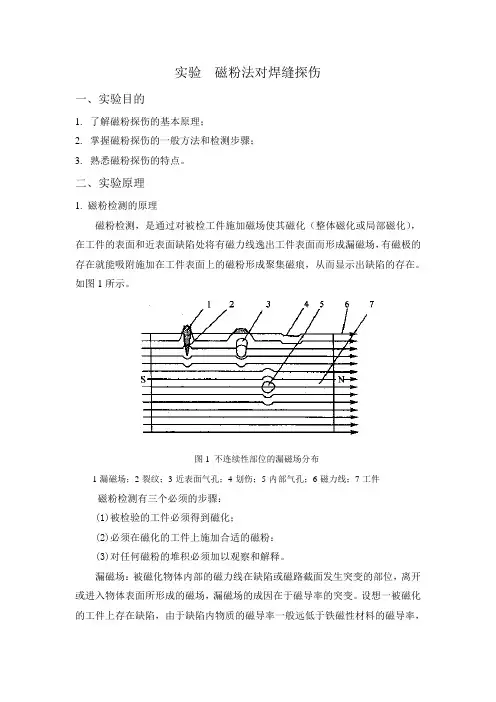

磁粉法对焊缝探伤

磁粉法对焊缝探伤

实验 磁粉法对焊缝探伤

一、实验目的

1. 了解磁粉探伤的基本原理；

2. 掌握磁粉探伤的一般方法和检测步骤；

3. 熟悉磁粉探伤的特点。

二、实验原理

1. 磁粉检测的原理

磁粉检测，是通过对被检工件施加磁场使其磁化（整体磁化或局部磁化），在工件的表面和近表面缺陷处将有磁力线逸出工件表面而形成漏磁场，有磁极的存在就能吸附施加在工件表面上的磁粉形成聚集磁痕，从而显示出缺陷的存在。如图1所示。

图1 不连续性部位的漏磁场分布

1-漏磁场；2-裂纹；3-近表面气孔；4-划伤；5-内部气孔；6-磁力线；7-工件

磁粉检测有三个必须的步骤：

(1)被检验的工件必须得到磁化；

(2)必须在磁化的工件上施加合适的磁粉：

(3)对任何磁粉的堆积必须加以观察和解释。

漏磁场：被磁化物体内部的磁力线在缺陷或磁路截面发生突变的部位，离开或进入物体表面所形成的磁场，漏磁场的成因在于磁导率的突变。设想一被磁化的工件上存在缺陷，由于缺陷内物质的磁导率一般远低于铁磁性材料的磁导率，因而造成缺陷附近磁力线的弯曲和压缩。如果该缺陷位于工件的表面或近表面，则部分磁力线就会在缺陷处溢出工件表面进入空气，绕过缺陷后在折回工件，由此形成缺陷的漏磁场。

漏磁场与磁粉的相互作用：磁粉检测的基础是缺陷的漏磁场与外加磁粉的磁相互作用，及通过磁粉的聚集来显示被检工件表面上出现的漏磁场，在根据磁粉聚集形成的磁痕的形状和位置分析漏磁场的成因和评价缺陷。设在被检工件表面上有漏磁场存在。如果在漏磁场处撒上磁导率很高的磁粉，因为磁力线穿过磁粉比穿过空气更容易，所以磁粉会被该漏磁场吸附，被磁化的磁粉沿缺陷漏磁场的磁力线排列。在漏磁场力的作用下，磁粉向磁力线最密集处移动，最终被吸附在缺陷上。由于缺陷的漏磁场有被实际缺陷本身大数十倍的宽度，姑而磁粉被吸附后形成的磁痕能够放大缺陷。通过分析磁痕评价缺陷，即是磁粉检测的基本原理。

2．磁粉检测的适用范围

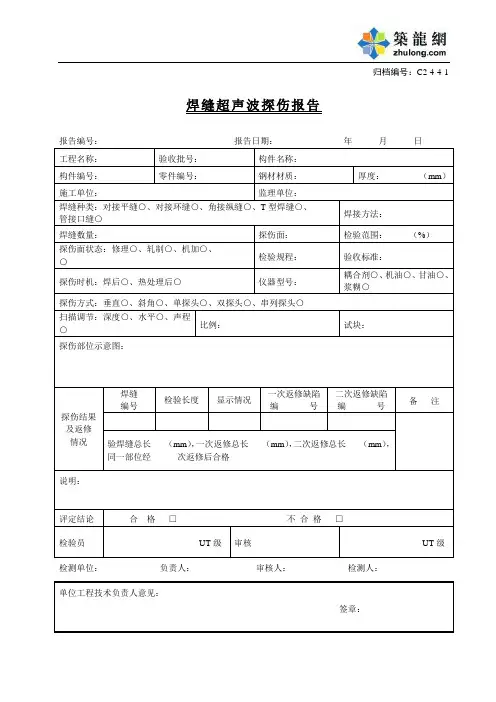

焊缝超声波探伤报告

焊缝超声波探伤报告

归档编号：C2-4-4-1

焊缝超声波探伤报告

报告编号： 报告日期： 年 月 日

工程名称： 验收批号： 构件名称：

构件编号： 零件编号： 钢材材质： 厚度： （mm）

施工单位： 监理单位：

焊缝种类：对接平缝○、对接环缝○、角接纵缝○、T型焊缝○、

管接口缝○ 焊接方法：

焊缝数量： 探伤面： 检验范围： （%）

探伤面状态：修理○、轧制○、机加○、

○ 检验规程： 验收标准：

探伤时机：焊后○、热处理后○ 仪器型号： 耦合剂○、机油○、甘油○、浆糊○

探伤方式：垂直○、斜角○、单探头○、双探头○、串列探头○

扫描调节：深度○、水平○、声程○ 比例： 试块：

探伤部位示意图：

探伤结果及返修

情况 焊缝

编号 检验长度 显示情况 一次返修缺陷编 号 二次返修缺陷编 号 备 注

验焊缝总长 （mm），一次返修总长 （mm），二次返修总长 （mm），同一部位经 次返修后合格

说明：

评定结论 合 格 □ 不 合 格 □

检验员 UT级 审核 UT级

检测单位： 负责人： 审核人： 检测人：

单位工程技术负责人意见：

签章：

焊口探伤一二三级标准

焊口探伤一二三级标准

焊口探伤一二三级标准

焊口探伤分为一级、二级、三级，其标准如下：

一级焊口探伤标准：

1. 焊缝内有裂纹、气孔、夹渣、未焊透等不合格缺陷情况的，不允许通过；

2. 焊缝内无缺陷，超声波缺陷检测的灵敏度应符合规定；

3. 焊缝表面光洁无裂纹、裂纹痕迹和明显气孔，允许存在小气孔，但应满足规定的控制范围；

4. 焊缝搭接部分应合理，间隙应符合要求，未焊透及未贯彻的不允许通过。

二级焊口探伤标准：

1. 焊缝内有少量的气孔、缩孔或裂纹等轻微缺陷，但对焊缝的使用性能无明显影响；

2. 焊缝的超声波缺陷检测灵敏度应符合要求；

3. 焊缝表面光滑、没有明显的裂纹和裂纹痕迹；

4. 焊缝搭接部分间隙应符合要求，未焊透的不允许通过。

三级焊口探伤标准：

1. 焊接缝内一定数量的气孔、缩孔或裂纹，但对焊缝的使用性能无大的影响；

2. 焊缝的超声波缺陷检测灵敏度应符合要求； 3. 焊缝表面允许有少量的裂纹和痕迹；

4. 焊缝搭接部分间隙应符合要求，未贯彻的不允许通过。

一二三级探伤的判定标准

一二三级探伤的判定标准

一二三级探伤的判定标准

一级探伤、二级探伤和三级探伤的判定标准如下：

一级探伤：

1. 不得有探底、漏探，不得有误判情况发生。

2. 焊缝探伤报告应符合设计要求和施工及验收规范的规定。

3. 一级焊缝不允许有裂纹、焊瘤、烧穿、弧坑等缺陷。

4. 焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物必须清除干净。

5. 一级探伤标准适用于要求较高的铸铁件，如航空发动机零部件、重载机床主轴等。

二级探伤：

1. 不得有重要部位的探底、漏探和重要部位的误判情况发生。

2. 二级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等的缺陷。

3. 二级探伤标准适用于一些质量要求不太高的铸铁件，如一些机床壳体、废铁件等。

三级探伤：

1. 不得有严重探底和漏探发生。

2. 三级探伤标准适用于一些非载荷部件的铸铁件，如铸铁柜、水管等。
