基坑支护设计说明
2、第四系冲洪积层(Ｑ4al)
（1）粉质粘土（地层编号②）：褐黄色、灰黄色为主，少数花斑色，主要由粘粒和粉粒组成，光泽反应有光泽，干强度及韧性中等，无摇振反应，呈稍湿~湿，可塑状态。
（2）中砂（地层编号③）：灰黄色，成分以石英及砂为主，含少量粘粒，次陵角状，颗粒级配差，呈饱和，稍密状态，局部夹有少量细砂和粒径2~10mm砾石。
拟建场地北侧为副楼，西南侧为食堂，东南侧为办公大楼，西北侧为围墙及锦江路。场地原为平面停车场，较平整。场地现状地面标高介于110.47m~110.61m。项目占地约1300㎡，基坑周长约160.0m，基坑深度约15.2m。
三、岩土工程地质条件
3.1场地位置及地形地貌
本区为在构造上位于岭南东西两复杂构造带东段北侧，与武夷、戴云新华夏系隆起褶皱带两缘交结复合的地区，区内构造复杂多样，主要可划分为纬向、赣南山字系、新华夏系、华夏系、南北向、北西向及旋扭构造等七种构造体系及构造带。
（5）对基坑挖土合理分段，每段土方挖到底后及时浇注垫层。
（6）增设预应力锚索，加强支护结构并控制支护结构的变形。
8.2周围地面沉降
（1）由水位下降引起的沉降，应补设回灌井，对地下水位进行回灌，同时加强截水帷幕，防止水位进一步的下降。必要时对填土层进行注浆加固。
（2）由水平位移引起的沉降，应对支护结构进行加强或对基坑顶进行卸载。
5、喷射砼强度试验，试块数量为每500m2一组，每组3个试块。
6、土钉抗拔力验收试验数量为总数的1%，且不少于3根。
7、验收试验的锚索应具代表性，具体位置由监理、设计、施工、甲方在现场确定。
七、支护结构及周边环境监测
1、按基坑支护规范规定应进行基坑、周围道路与建筑的沉降位移监测。
2、监测内容包括基坑坑顶变形，基坑周边建筑及道路沉降，基坑周边地下水变化等。
（1）粉质粘土（地层编号②）：褐黄色、灰黄色为主，少数花斑色，主要由粘粒和粉粒组成，光泽反应有光泽，干强度及韧性中等，无摇振反应，呈稍湿~湿，可塑状态。
（2）中砂（地层编号③）：灰黄色，成分以石英及砂为主，含少量粘粒，次陵角状，颗粒级配差，呈饱和，稍密状态，局部夹有少量细砂和粒径2~10mm砾石。
拟建场地北侧为副楼，西南侧为食堂，东南侧为办公大楼，西北侧为围墙及锦江路。场地原为平面停车场，较平整。场地现状地面标高介于110.47m~110.61m。项目占地约1300㎡，基坑周长约160.0m，基坑深度约15.2m。
三、岩土工程地质条件
3.1场地位置及地形地貌
本区为在构造上位于岭南东西两复杂构造带东段北侧，与武夷、戴云新华夏系隆起褶皱带两缘交结复合的地区，区内构造复杂多样，主要可划分为纬向、赣南山字系、新华夏系、华夏系、南北向、北西向及旋扭构造等七种构造体系及构造带。
（5）对基坑挖土合理分段，每段土方挖到底后及时浇注垫层。
（6）增设预应力锚索，加强支护结构并控制支护结构的变形。
8.2周围地面沉降
（1）由水位下降引起的沉降，应补设回灌井，对地下水位进行回灌，同时加强截水帷幕，防止水位进一步的下降。必要时对填土层进行注浆加固。
（2）由水平位移引起的沉降，应对支护结构进行加强或对基坑顶进行卸载。
5、喷射砼强度试验，试块数量为每500m2一组，每组3个试块。
6、土钉抗拔力验收试验数量为总数的1%，且不少于3根。
7、验收试验的锚索应具代表性，具体位置由监理、设计、施工、甲方在现场确定。
七、支护结构及周边环境监测
1、按基坑支护规范规定应进行基坑、周围道路与建筑的沉降位移监测。
2、监测内容包括基坑坑顶变形，基坑周边建筑及道路沉降，基坑周边地下水变化等。

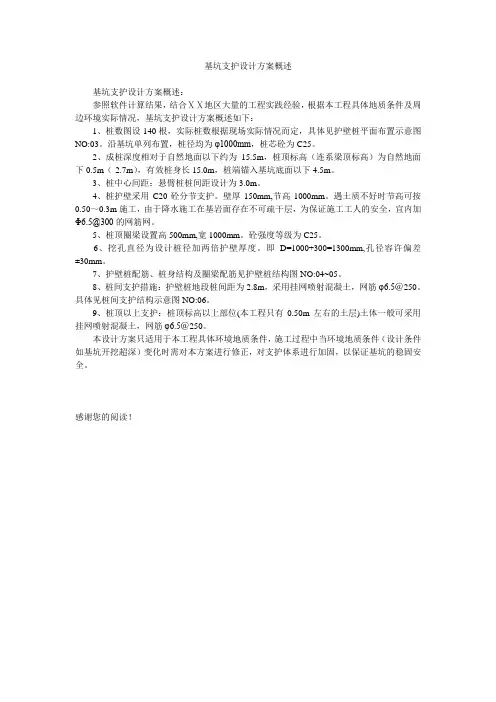

基坑支护设计说明概要
德宏州人民医院全科医生临床培养及肿瘤放射治疗综合楼基坑支护工程设计方案单位：云南博文建筑工程设计有限公司二○一四年二月二七日第一部分：设计说明一、工程概况拟建场地位于潞西市城区，勇罕街中段东侧，德宏州医疗集团院内西南侧，场地周边：东面相距9.00m左右为芒市农机公司五层住宅楼；南面相距9.00m为围墙及州农业局三层住宅楼和办公楼；西面相距7.00m为围墙及勇罕街；北面相距20.0m左右为新建的中医大楼。
交通方便，整个场地设一层地下室，周长约205米，最大支护垂直深度约4.2米二、编制依据（1）《德宏州人民医院全科医生临床培养及肿瘤放射治疗综合楼工程场地地基岩土工程勘察报告》；（2）《建筑基坑支护技术规程》（JGJ120-2012）；（3）《锚杆喷射混凝土支护技术规范》（GB50086-2001）；（4）《建筑地基基础设计规范》（GB50007-2011）；（5）《建筑地基处理技术规范》（JBJ79-2012）；（6）《建筑地基基础工程施工质量验收规范》（GB 50202-2009）；（7）《建筑基坑工程监测技术规范》（GB50497-2009）（8）《注浆技术规程》（YSJ211-92）；（9）《建筑抗震设计规范》（GB50011-2010）；（10）基坑周边场地环境条件；（11）本公司多年来类似工程支护设计、施工经验。
三、工程地质及水文地质条件（一）场地地形地貌条件拟建场地地处潞西盆地中部偏东，属冲洪积扇（裙）后缘。
属拆旧建新场地，地势相对平坦、开阔，东面略高、西面微低，相对高差1.3m，地貌较单一。
（二）工程地质条件现将场地各地基土层的工程地质特征、力学性质和空间分布情况，自上而下分述如下：①填土：灰、灰黄、褐黄色。
稍湿～湿，松散，高压缩性。
成分以建筑垃圾、粘性土为主，局部间夹砾碎石。
层厚1.00～3.20m。
①1粉质粘土：黄、浅黄色，很湿，软塑状。
不均匀，局部相变为粉土，具高压缩性。
摇震反应无，干强度、韧性中等，光泽反应稍滑。
基坑支护设计总说明
编制
制目
基坑艾护设计总说朋
宜桢
5.6.3可在基坑速壁面上垂直打入 cp 6短钢简作为控制厚度的标志，面版厚度40mm肘，分一次喷射铨。
5.6.4喷射砱配合比应通过试验确定，湘骨料最大粒径不宜大于12mm, 水灰比不宜大于 0.45, 可通过外加剂来调节祈需工作度和旱段时间。 5.6.5喷射顺序自下而上喷射的射距在0.8�1.5m, 喷头处的压力0.1MPo.左右，射流方向应垂直脂向喷射面。 5.6.6喷射砱完成后，采取连续喷水养护5�7d。 5.6.7喷射砱应取样进行抗压桯度试验，每50m势混合料制作1组试件（每组3块）。 5.6.8每100m渚孔1组(3个），检测坡面喷射砱厚度。 六、基坑监测 6.1基坑开挖前应作专项监控方案，委托笫三方监测，利月监测进行信息法施工。 6.2投《建筑基坑工程监测技术规范〉） (GB50497-2009)实施监测，基坑开挖湔在基坑速及邻近贵饥物布置监测
编制
j
制目
翻 方案
宜桢
基坑艾护设计总说朋
图号 01-1
_日:厮:_
基坑支护设计总说朋
(5)宜采月屏凡式打入法分批尨打，先将屏凡墙两端的钢板桩打入至设计标商成一定深度，成为定位桩，再投从中间至 两端的顺序成阶梯打入。 (6)届运插礼锁口要对准，轻轻锤荷稳桩。在打桩过程中，一般每打入1m应测量一次桩的垂直度。 (7)钢板桩端的转角和封闭合扰处采月轴线调整法，封闭合扰处宜选在短速的角部。 (8)基坑回填时，采月振动拔桩机拔卧钢板桩，校与打桩相反的I质序拔桩，拔除后修整钢版桩以便重复使月。 (9)施工质僅要求，桩位100 士0.01H(现场地面与桩顶设计标商之差）mm, 桩长不小于设计长度，桩垂直度1%, 桩 身弯曲度2%L(L为桩长）。 5.5坡率法放坡 5.5.1施工顺序 敖线—开挖第一段土台—分段修整速坡—性水管埋设—喷射砱—喷水养护—第二段土仓重复上述步辍至完工。 5.5.2土方分牧机械开挖，投设计坡率留设基坑边枕坡面预留20�30cm厚采月小型机具成人工修坡。 5.5.3修坡后坡面喷射砱保护。 5.6喷射砱面板施工 5.6.1搭设肿手架：搭设的佣手架操作平台应安全可嚣，方便机械安装和施工操作。 5.6.2喷射砱面板要从上至下分段分层施工，待上层喷射砱面层达到设计程度的70%后方可开榜下层土方。

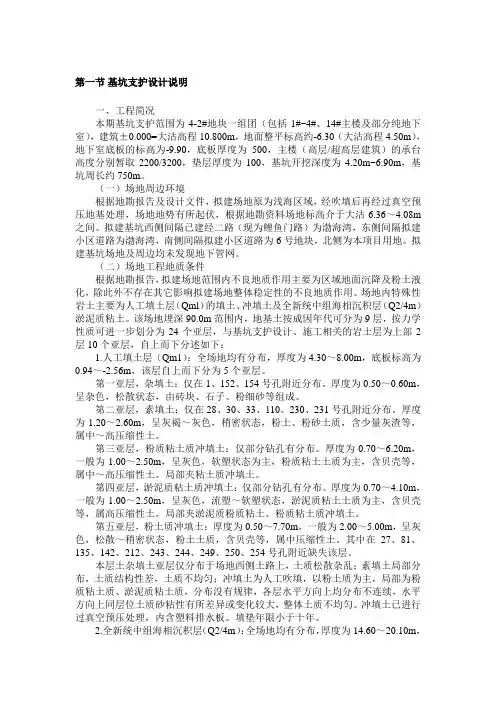

基坑支护设计说明
第一节基坑支护设计说明一、工程简况本期基坑支护范围为4-2#地块一组团（包括1#~4#、14#主楼及部分纯地下室），建筑±0.000=大沽高程10.800m，地面整平标高约-6.30（大沽高程4.50m），地下室底板的标高为-9.90，底板厚度为500，主楼（高层/超高层建筑）的承台高度分别暂取2200/3200，垫层厚度为100，基坑开挖深度为4.20m~6.90m，基坑周长约750m。
（一）场地周边环境根据地勘报告及设计文件，拟建场地原为浅海区域，经吹填后再经过真空预压地基处理，场地地势有所起伏，根据地勘资料场地标高介于大沽6.36～4.08m 之间。
拟建基坑西侧间隔已建经二路（现为鲤鱼门路）为渤海湾，东侧间隔拟建小区道路为渤海湾，南侧间隔拟建小区道路为6号地块，北侧为本项目用地。
拟建基坑场地及周边均未发现地下管网。
（二）场地工程地质条件根据地勘报告，拟建场地范围内不良地质作用主要为区域地面沉降及粉土液化，除此外不存在其它影响拟建场地整体稳定性的不良地质作用。
场地内特殊性岩土主要为人工填土层（Qml）的填土、冲填土及全新统中组海相沉积层（Q2/4m）淤泥质粘土。
该场地埋深90.0m范围内，地基土按成因年代可分为9层，按力学性质可进一步划分为24个亚层，与基坑支护设计、施工相关的岩土层为上部2层10个亚层，自上而下分述如下：1.人工填土层（Qm1）：全场地均有分布，厚度为4.30～8.00m，底板标高为0.94～-2.56m，该层自上而下分为5个亚层。
第一亚层，杂填土：仅在1、152、154号孔附近分布。
厚度为0.50～0.60m，呈杂色，松散状态，由砖块、石子、粉细砂等组成。
第二亚层，素填土：仅在28、30、33、110、230、231号孔附近分布。
厚度为1.20～2.60m，呈灰褐～灰色，稍密状态，粉土、粉砂土质，含少量灰渣等，属中～高压缩性土。
第三亚层，粉质粘土质冲填土：仅部分钻孔有分布。

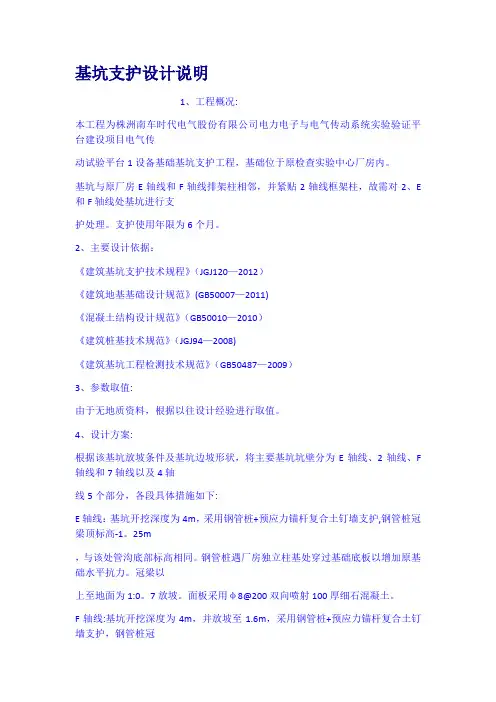

基坑支护设计说明
基坑支护设计说明1、工程概况:本工程为株洲南车时代电气股份有限公司电力电子与电气传动系统实验验证平台建设项目电气传动试验平台1设备基础基坑支护工程，基础位于原检查实验中心厂房内。
基坑与原厂房E轴线和F轴线排架柱相邻，并紧贴2轴线框架柱，故需对2、E 和F轴线处基坑进行支护处理。
支护使用年限为6个月。
2、主要设计依据：《建筑基坑支护技术规程》（JGJ120—2012）《建筑地基基础设计规范》(GB50007—2011)《混凝土结构设计规范》（GB50010—2010）《建筑桩基技术规范》（JGJ94—2008)《建筑基坑工程检测技术规范》（GB50487—2009）3、参数取值:由于无地质资料，根据以往设计经验进行取值。
4、设计方案:根据该基坑放坡条件及基坑边坡形状，将主要基坑坑壁分为E轴线、2轴线、F 轴线和7轴线以及4轴线5个部分，各段具体措施如下:E轴线：基坑开挖深度为4m，采用钢管桩+预应力锚杆复合土钉墙支护,钢管桩冠梁顶标高-1。
25m，与该处管沟底部标高相同。
钢管桩遇厂房独立柱基处穿过基础底板以增加原基础水平抗力。
冠梁以上至地面为1:0。
7放坡。
面板采用φ8@200双向喷射100厚细石混凝土。
F轴线:基坑开挖深度为4m，并放坡至1.6m，采用钢管桩+预应力锚杆复合土钉墙支护，钢管桩冠梁顶标高—1.6m，与该处管沟底部标高相同。
钢管桩遇厂房独立柱基处穿过基础底板以增加原基础水平抗力。
冠梁以上至地面为1:0.7放坡。
面板采用φ8@200双向喷射100厚细石混凝土，并与基底坡度相同，面板兼做混凝土垫层.2轴线:基坑开挖深度为4m,并放坡至2。
1m，采用钢管桩+预应力锚杆复合土钉墙支护，钢管桩冠梁顶标高-2.1m，与该处管沟底部标高相同。
钢管桩遇厂房独立柱基处穿过基础底板以增加原基础水平抗力。
冠梁以上至地面为1:0.7放坡。
面板采用φ8＠200双向喷射100厚细石混凝土,并与基底坡度相同,面板兼做混凝土垫层.4轴线：该处基坑支护主要是为了保证电源室基础开挖加固，采用钢管桩支护，冠梁顶标高-0.5m。

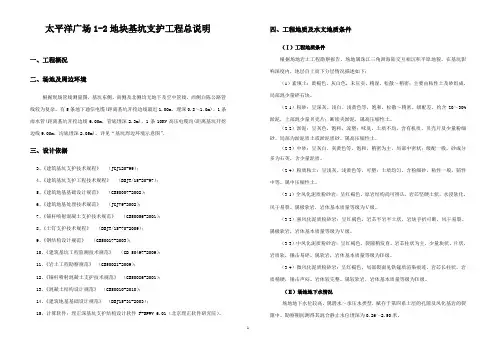

基坑支护工程设计说明
太平洋广场1-2地块基坑支护工程总说明一、工程概况二、场地及周边环境根据现场管线测量图，基坑东侧、南侧及北侧均无地下及空中管线，西侧白陈公路管线较为复杂，有5条地下通信电缆(距离基坑开挖边线最近1.00m，埋深0.8～1.0m)、1条雨水管(距离基坑开挖边线6.00m，管底埋深2.3m)、1条10KV高压电缆沟(距离基坑开挖边线9.00m，沟底埋深2.05m)。
详见“基坑周边环境示意图”。
三、设计依据3、《建筑基坑支护技术规程》（JGJ120-99）；4、《建筑基坑支护工程技术规程》（DBJT/15-20-97）；5、《建筑地基基础设计规范》（GB50007-2002）；6、《建筑地基处理技术规范》（JGJ79-2002）；7、《锚杆喷射混凝土支护技术规范》（GB50056-2001）；8、《土钉支护技术规程》（DBJT/15-70-2009）；9、《钢结构设计规范》（GB50017-2003）；10、《建筑基坑工程监测技术规范》（GB 50497-2009）；11、《岩土工程勘察规范》（GB50021-2009）；12、《锚杆喷射混凝土支护技术规范》（GB50086-2001）；13、《混凝土结构设计规范》（GB50010-2010）；14、《建筑地基基础设计规范》（DBJ15-31-2003）；15、计算软件：理正深基坑支护结构设计软件 F-SPWV 6.01（北京理正软件研究院）。
四、工程地质及水文地质条件（Ⅰ）工程地质条件根据场地岩土工程勘察报告，场地属珠江三角洲海陆交互相沉积平原地貌。
在基坑影响深度内，地层自上而下分层情况描述如下：（1）素填土：黄褐色、灰白色，未压实，稍湿，松散～稍密；主要由粘性土及砂组成，局部混少量碎石块。
（2-1）粉砂：呈深灰、浅白、浅黄色等，饱和，松散～稍密。
级配差，约含20～30%淤泥，上部混少量贝壳片；断续夹淤泥，属高压缩性土。
（2-2）淤泥：呈灰色，饱和，流塑；味臭，土质不均，含有机质、贝壳片及少量粉细砂。

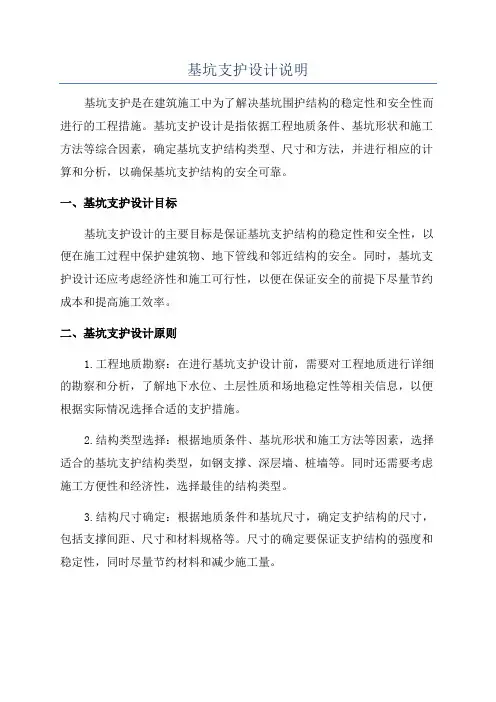

基坑支护设计说明
基坑支护设计说明基坑支护是在建筑施工中为了解决基坑围护结构的稳定性和安全性而进行的工程措施。
基坑支护设计是指依据工程地质条件、基坑形状和施工方法等综合因素，确定基坑支护结构类型、尺寸和方法，并进行相应的计算和分析，以确保基坑支护结构的安全可靠。
一、基坑支护设计目标基坑支护设计的主要目标是保证基坑支护结构的稳定性和安全性，以便在施工过程中保护建筑物、地下管线和邻近结构的安全。
同时，基坑支护设计还应考虑经济性和施工可行性，以便在保证安全的前提下尽量节约成本和提高施工效率。
二、基坑支护设计原则1.工程地质勘察：在进行基坑支护设计前，需要对工程地质进行详细的勘察和分析，了解地下水位、土层性质和场地稳定性等相关信息，以便根据实际情况选择合适的支护措施。
2.结构类型选择：根据地质条件、基坑形状和施工方法等因素，选择适合的基坑支护结构类型，如钢支撑、深层墙、桩墙等。
同时还需要考虑施工方便性和经济性，选择最佳的结构类型。
3.结构尺寸确定：根据地质条件和基坑尺寸，确定支护结构的尺寸，包括支撑间距、尺寸和材料规格等。
尺寸的确定要保证支护结构的强度和稳定性，同时尽量节约材料和减少施工量。
4.设计计算：根据支护结构的类型和尺寸，进行相关的力学计算和分析，确定各部位的受力和变形情况。
计算结果应满足结构的强度和稳定性要求，并对施工过程中可能出现的变形和破坏进行预测和控制。
5.施工过程控制：基坑支护设计应考虑到施工的实际情况，制定相应的施工方案和施工控制措施，确保基坑支护结构的施工过程中的安全和质量。
三、基坑支护设计内容1.基坑开挖方案设计：根据基坑形状和工程地质条件，确定基坑的开挖方案，包括开挖斜坡角度、顶部宽度和坡度等。
2.支护结构类型选择：根据基坑形状和工程地质条件，选择适当的支护结构类型，如钢支撑、深层墙、桩墙等。
3.支护结构尺寸设计：根据地质条件和基坑尺寸，确定支护结构的尺寸和间距，以及所需材料的规格和数量等。
4.支护结构的力学计算和分析：根据支护结构的类型和尺寸，进行相应的力学计算和分析，确定各部位的受力和变形情况。
基坑支护设计说明
基坑支护设计说明基坑支护设计是指在建筑工程施工过程中，为了保证基坑的安全稳定，减少地面沉降和地质灾害的发生，采用相应的工程措施和设计方法，对基坑进行支护的一项重要工作。
下面将从基坑支护的目的、流程和设计方法等方面进行详细说明。
一、基坑支护的目的1.保证施工现场的安全：基坑作为施工的起点，对后续的施工安全影响重大。
通过合理的支护设计，可以有效地减少基坑塌方、下沉等事故的发生，保障施工过程中人员和设备的安全。
2.保护周围建筑物和地下管线的稳定：基坑开挖对周围的建筑物和地下管线会产生一定的影响。
通过支护设计，可以减少地面沉降和损害，保证周围建筑物和地下管线的安全稳定。
3.提高土体的抗剪强度：基坑周围土体的抗剪强度较低，容易产生土体失稳和滑坡等地质灾害。
支护设计可以通过改善土体工程性质，提高土体的抗剪强度，防止地质灾害的发生。
二、基坑支护设计的流程1.地质勘察和力学参数确定：首先需要进行地质勘察，获取地质情况及土体的力学参数。
根据勘察结果，确定基坑的开挖范围、深度和倾斜度等设计参数。
2.支护结构的选择：根据基坑的特点和支护的要求，选择合适的支护结构。
常见的支护结构包括土方开挖法、土钉墙、钢支撑、预应力锚杆等。
3.基坑开挖和土体处理：按照设计要求进行基坑的开挖，同时进行土体处理，如砂浆灌注、地下注浆等。
土体处理可以改善土体的工程性质，提高土体的抗剪强度。
4.支护结构的施工：根据支护结构的设计图纸进行支护结构的施工。
施工过程中需要确保支护结构的稳定性和密实性，以保证其正常使用。
5.监测和调整：在基坑支护施工的各个阶段，进行施工监测，对支护结构的变形和位移进行实时监测。
根据监测结果，及时调整支护设计方案，确保支护结构的安全稳定。
三、基坑支护设计的方法1.基于经验的设计方法：根据以往类似工程的经验进行设计，结合实际情况进行合理调整。
2.基于数值模拟的设计方法：通过使用有限元分析等数值方法，对基坑开挖过程进行模拟，分析基坑及支护结构的受力情况，从而优化设计方案。

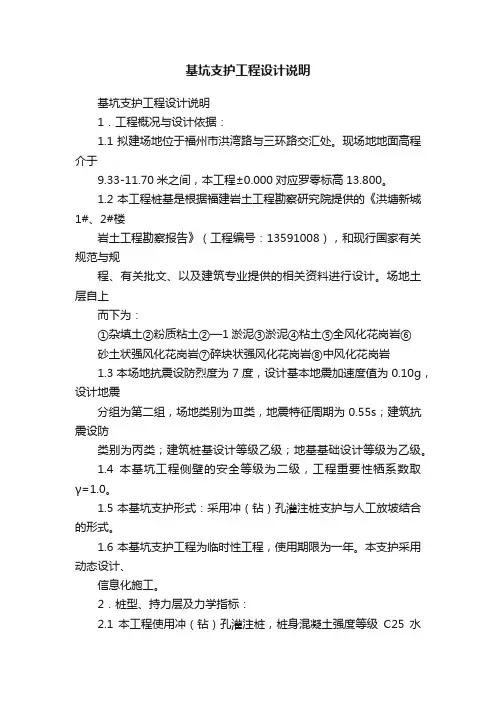

基坑支护工程设计说明
基坑支护工程设计说明基坑支护工程设计说明1．工程概况与设计依据：1.1拟建场地位于福州市洪湾路与三环路交汇处。
现场地地面高程介于9.33-11.70米之间，本工程±0.000对应罗零标高13.800。
1.2本工程桩基是根据福建岩土工程勘察研究院提供的《洪塘新城1#、2#楼岩土工程勘察报告》（工程编号：13591008），和现行国家有关规范与规程、有关批文、以及建筑专业提供的相关资料进行设计。
场地土层自上而下为：①杂填土②粉质粘土②—1淤泥③淤泥④粘土⑤全风化花岗岩⑥砂土状强风化花岗岩⑦碎块状强风化花岗岩⑧中风化花岗岩1.3本场地抗震设防烈度为7度，设计基本地震加速度值为0.10g，设计地震分组为第二组，场地类别为Ⅲ类，地震特征周期为0.55s；建筑抗震设防类别为丙类；建筑桩基设计等级乙级；地基基础设计等级为乙级。
1.4本基坑工程侧壁的安全等级为二级，工程重要性牺系数取γ=1.0。
1.5本基坑支护形式：采用冲（钻）孔灌注桩支护与人工放坡结合的形式。
1.6本基坑支护工程为临时性工程，使用期限为一年。
本支护采用动态设计、信息化施工。
2．桩型、持力层及力学指标：2.1 本工程使用冲（钻）孔灌注桩，桩身混凝土强度等级C25水下砼，桩身详，桩身主筋保护层厚度为50mm。
2.2 桩端持力层均为：⑧中风化花岗岩层，桩长约7～9m；进入持力层全截面不小于1.0m。
3．施工注意事项：3.1 钢筋笼制作要求：3.1.1钢筋笼直径及制作应符合设计要求，有条件时宜整根桩制作吊装，也可分段制作，每段长度约5～9m，然后现场焊接，主筋焊接位置应错开500mm及35d，每隔一根主筋方可在同一位置焊接，焊接接头可采用帮条双面或单面焊接如图，也可采用气压焊或机械连接，在接头1000mm范围内箍筋间距为@100，箍筋宜优先采用螺旋箍。
3.1.2纵向主筋间距要均匀相等，箍筋加劲箍筋均应与主筋点焊，主筋的保护层厚度一般不宜小于50mm，外侧应设混凝土垫块或定位环，以确保混凝土保护层的厚度。

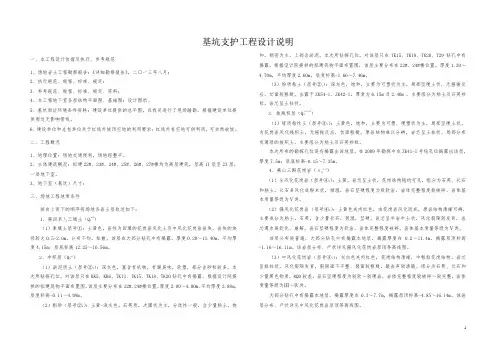

基坑支护设计说明
基坑支护工程设计说明一、本工程设计依据及执行、参考规范1、场地岩土工程勘察报告：《详细勘察报告》，二○一三年八月；2、执行规范、规程、标准、规定：3、参考规范、规程、标准、规定、资料：4、本工程地下室各层结构平面图、基础图：设计图纸。
5、基坑周边环境条件资料：建设单位提供的总平图，且我司进行了现场踏勘，根据建设单位提供周边无影响管线。
6、建设单位和总包单位关于红线外坡顶空地的利用要求：红线外有空地可供利用，可自然放坡。
二、工程概况1、地理位置：场地交通便利，场地经整平。
2、主体建筑概况：拟建22#、23#、24#、25#、26#、27#楼均为高层建筑，层高11层至23层，一层地下室。
3、地下室（基坑）尺寸：三、场地工程地质条件按自上而下的顺序将场地各岩土层叙述如下：1、第四系人工填土（Q4ml）（1）素填土层号①：土黄色，岩性为回填的花岗岩风化土及中风化花岗岩岩块，岩块的块径较大0.5-2.0m，分布不均，松散，该层在大部分钻孔中有揭露。
厚度0.20～11.40m，平均厚度4.15m；层底标高12.25～10.56m。
2、冲积层（Q4al）（1）淤泥质土（层号②1）：深灰色，富含有机物，有腐臭味，软塑，部分含砂粒较多，本次所钻探孔位，对该层只在KK5、KK6、TK13、TK15、TK18、TK20钻孔中有揭露。
根据设计院提拱的拟建筑物平面布置图，该层主要分布在22#、24#楼位置。
厚度2.00～4.00m,平均厚度2.88m,层度标高-0.11～4.09m。
（2）粗砂（层号②2）：土黄-浅灰色，石英质，次圆状为主，分选性一般，含少量粘土，饱和，稍密为主，上部含淤泥。
本次所钻探孔位，对该层只在TK15、TK18、TK20、T29钻孔中有揭露。
根据设计院提拱的拟建筑物平面布置图，该层主要分布在22#、24#楼位置。
厚度1.20～4.70m，平均厚度2.60m，层度标高-1.66～7.46m。
（3）粉质粘土（层号②3）：深灰色，饱和，主要为可塑状为主，局部坚硬土状，无摇振反应，切面较粗糙，出露于ZK54-1、ZK42-1，厚度为6.15m及2.40m 。
