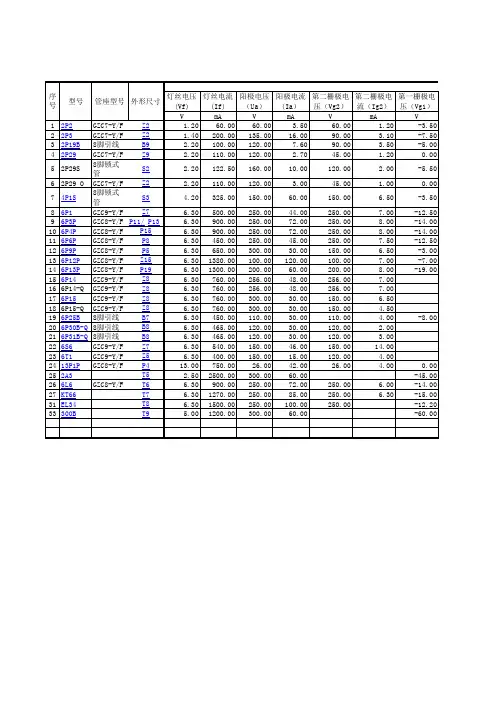

6p1电子管参数

灯丝电压

(Vf)灯丝电流

(If)阳极电压

（Ua）阳极电流

(Ia）第二栅极电

压（Vg2）第二栅极电

流（Ig2）第一栅极电

压（Vg1）

VmAVmAVmAV

12P2GZC7-Y/F1.2060.0060.003.5060.001.20-3.50

22P3GZC7-Y/F1.40200.00135.0016.0090.003.10-7.50

32P19B8脚引线2.20100.00120.007.6090.003.50-5.00

42P29GZC7-Y/F2.20110.00120.002.7045.001.200.00

52P29S8脚锁式

管2.20122.50160.0010.00120.002.00-5.50

62P29 OGZC7-Y/F2.20110.00120.003.0045.001.000.00

74P1S8脚锁式

管4.20325.00150.0060.00150.006.50-3.50

86P1GZC9-Y/F6.30500.00250.0044.00250.007.00-12.50

96P3PGZC8-Y/FP11/P136.30900.00250.0072.00250.008.00-14.00

106P4PGZC8-Y/F6.30900.00250.0072.00250.008.00-14.00

116P6PGZC8-Y/F6.30450.00250.0045.00250.007.50-12.50

126P9PGZC8-Y/F6.30650.00300.0030.00150.006.50-3.00

136P12PGZC8-Y/F6.301380.00100.00120.00100.007.00-7.00

146P13PGZC8-Y/F6.301300.00200.0060.00200.008.00-19.00

156P14GZC9-Y/F6.30760.00256.0048.00256.007.00

166P14-QGZC9-Y/F6.30760.00256.0048.00256.007.00

部分电子管参数

常用电子管资料

12c 3p 三 极 管 分米波振荡

12g 2p 复 合 管 检波, 低频电压放大和自动音量控制

12h3p 二极管 超高频检波及变频

12j1s 锐截止五极管 小功率放大及高频振荡

12k3p 遥截止五极管 高频电压放大

13p1p 输出五极管 束射四极管低频功率放大

1b2 复 合 管 检波和低频电压放大

1k2 遥截止五极管 高频电压放大

1z1 二极管 电视行回扫回程脉冲电压整流

1z11 二极管 电视行扫描回程脉冲电压整流

1z1b 二极管 电视行扫描回程脉冲电压整流

1z7b 二极管 高频脉冲整流

2d1p 二极管 分米波波段作检波用

2j14b 锐截止五极管 高频电压放大

2j27 锐截止五极管 高频电压放大

2j27s 锐截止五极管 小功率放大及高频振荡

2p19b 输出五极管 束射四极管 功率放大

2p2 输出五极管 束射四极管 低频功率放大

2p29 输出五极管 束射四极管 小功率发射

2p29o 输出五极管 束射四极管 小功率发射

2p29s 输出五极管 束射四极管功率放大及高频振荡

2p3 输出五极管 束射四极管 功率放大

2z2p 二极管 高压整流

2z2p-t 二极管 高压整流

4j1s 锐截止五极管 小功率放大及高频振荡

6d3d 二极管 分米波和厘米波的上限作检波用

6d4j 二极管 高频检波

6d 6a 二极管 检波或整流

6d 6a -q 二极管 检波或整流

6d8d 二极管 分米波和厘米波的上限作检波和电压测量

6f 1 复 合 管 变频或高频电压放大

6f 2 复 合 管 振荡, 混频及高频电压放大

6f 3 复 合 管电视帧振荡或脉冲放大和帧扫描输出

6g 2 复 合 管 检波及低频电压放大

6g 2p 复 合 管 检波, 低频电压放大和自动音量控制

6h2 二极管 检波及小功率整流

用6p1制作的电子管短波发射机

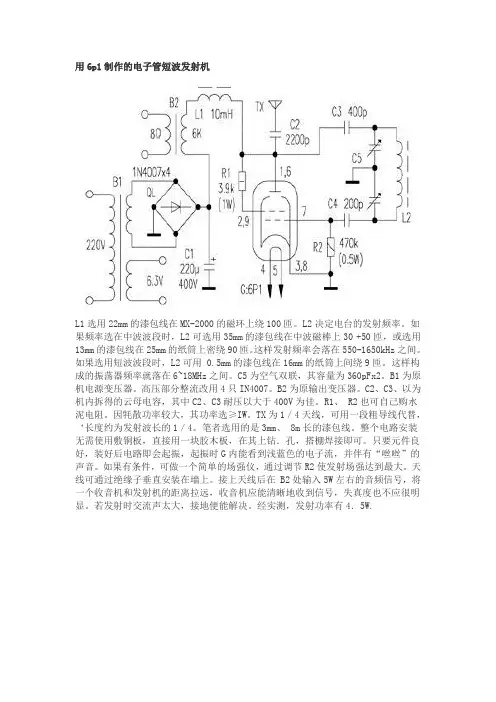

L1选用22mm的漆包线在MX-2000的磁环上绕100匝。L2决定电台的发射频率。如果频率选在中波波段时，L2可选用35mm的漆包线在中波磁棒上30 +50匝，或选用13mm的漆包线在25mm的纸筒上密绕90匝。这样发射频率会落在550-1650kHz之间。如果选用短波波段时，L2可用 0.5mm的漆包线在16mm的纸筒上间绕9匝。这样构成的振荡器频率就落在6~18MHz之间。C5为空气双联，其容量为360pFx2。B1为原机电源变压器。高压部分整流改用4只IN4007。B2为原输出变压器。C2、C3、以为机内拆得的云母电容，其中C2、C3耐压以大于400V为佳。R1、 R2也可自己购水泥电阻。因牦散功率较大，其功率选≥IW。TX为1／4天线，可用一段粗导线代替，‘长度约为发射波长的1／4。笔者选用的是3mm、 8m长的漆包线。整个电路安装无需使用敷铜板，直接用一块胶木板，在其上钻．孔，搭棚焊接即可。只要元件良好，装好后电路即会起振，起振时G内能看到浅蓝色的电子流，并伴有“咝咝”的声音。如果有条件，可做一个简单的场强仪，通过调节R2使发射场强达到最大。天线可通过绝缘子垂直安装在墙上。接上天线后在 B2处输入5W左右的音频信号，将一个收音机和发射机的距离拉远，收音机应能清晰地收到信号，失真度也不应很明显。若发射时交流声太大，接地便能解决。经实测，发射功率有4．5W.

- 1 - 6p1电子管参数

6P1电子管是一种常用的小功率电子管，它的起源可以追溯到上世纪50年代，由中国电子元件厂制造。6P1电子管可以应用于收音机、电视机、电子音响设备等音频设备，也可以用于电音加强器、静噪线路等高级电子设备。6P1电子管具有体积小、低功耗、抗干扰能力强、耐热性高等特点，使其在电子产品中得到了广泛的应用。

6P1电子管参数主要包括：

构：6P1电子管是一种三端管，由三个结构部分（离子泵层、放大管层和控制层）组成。

压：6P1电子管的高压放电电压约为250～350V，低压放电电压为6～7V，正向电压为1～2V。

电流：6P1电子管的高压放电漏电流一般为5mA左右，耐压为约250～350V。

出功率：6P1电子管的输出功率一般为3W。

率范围：6P1电子管的频率范围一般为10Hz～100kHz，较低的频率可达到20kHz，较高的频率可达到120kHz。

作温度：6P1电子管的工作温度一般为-30℃～+85℃。

散电容：6P1电子管的高压和低压杂散电容分别为7.5～12pf和0.5～1.5pf。

声：6P1电子管的噪声系数一般为5dB以下。

大系数：6P1电子管的放大系数一般为40～60倍，较高的放大系数可达到70倍。 - 2 - 6P1电子管是一种具有抗干扰能力强、耐热性高、体积小、低功耗等特点的小功率电子管，可广泛用于收音机、电视机、电子音响设备、电音加强器、静噪线路等电子设备的电路设计。参数非常重要，类似电压、漏电流、输出功率、频率范围、操作温度、杂散电容、噪声、放大倍数等，都是设计者必须注意的。由于6P1电子管本身的特点，在设计时还要根据特定应用的负载特性、环境特性等来选择合适的参数，以确保6P1电子管能满足特定应用的要求。

正确选择参数是6P1电子管应用成功的关键，在使用6P1电子管之前，必须根据特定应用对参数进行合理的设计和选择，以确保6P1电子管真正达到设计期望的性能指标。合理选择6P1电子管的参数后，设计者可以根据6P1电子管的相关资料，进行参数的指定和组合，以确保最终的设计产品能够实现最佳性能。
