6N15电子管参数及应用

第 1 页 6N2电子管个管脚说明及参数

6N2电子管个管脚说明及参数，正常参数和极限参数，频率范围和音效特点

1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。

6N1、6N2管脚排列功能与6N11相同（都是小九脚的【北京管】）。6N2的参数

类型:旁热式阴极双三极管。主要用途:低频电压放大。

(基本数据)

（单只三极管）灯丝电压(Uf)=6.3V;

灯丝电流(If)=0.34A;

阳极电压（Ua）=250V;

栅极电压（Ug）=-1.5V;

阳极电流（Ia）=2.3±0.9mA;

跨导（S）=1.6～2.65mA/V;

放大系数（μ）=97.5±1.75. 第 2 页

(极间电容)

输入电容（Cin）=2.15pF;

第一只三极管输出电容（Cout1）=2.6pF;

第二只三极管输出电容（Cout2）=2.8pF;

两只三极管阳极间电容（Cala2）≤0.3;

过渡电容（Cag）≤0.8pF.

(极限运用数据)

最大灯丝电压（Ufmax）=7.0V;

最小灯丝电压（Ufmin）=5.7V;

最大阳极电压（Uamax）=300V;

最大灯丝与阴极间电压（Ufkmax）±100V;

最大阴极电流（Ikmax）=10mA;

最大阳极耗散功率（Pamax）=1W;

最大栅极电阻（Rgamx）=0.5MΩ.

电子管参数-- 自命名国产电子管 6P1

类型:旁热式阴极束射四极管

主要用途:低频功率放大

(基本数据)

灯丝电压(Uf)=6.3V;

灯丝电流(If)=0.5A; 第 3 页 阳极电压（Ua）=250V;

阳极电流（Ia）=44±11mA;

第二栅极电压（Ug2）=250V;

第二栅极电流（Ig2）≤7mA;

输出功率①（Po）≥3.8W;

跨导（S）=4.9±1.1mA/V;

内阻（Ri）=40kΩ;

非线性失真系数②（Kf）=7%.

注:

①Ug1～=8.8V,ZL=5kΩ;

②Ug1～值应使Po=3.8W.

电子管代换

6N1 ECC85,6AQ8,6H1л

6N4 12AX7,ECC83,E83CC,7729,CV4004,B759,CV492

6N10 12AU7,ECC82,E82CC,7316,CV4003,5814,B749,6189

6N11

6DJ8,E88CC,ECC88,6922,ECC189,6J5,6H11N,7308,El88CC 6N8P

6SN7,B65,5692,33S30,CV1988,6H8C,6HM,6F8G,1633

6H8C 6HM,6F8G,1633,9002,6C8G

6J8P 6SJ7,6267,EF86,12AT7

ECC81,CV4024,6201,B739,A2900,2025,ECC8015

6N9P 6SL7,5691,33S29,VT229

6F2 ECF82,6U8

6N2 6H2л

功率用管代换表

6P3P 6L6GC,5881

6P6P 6V6GT,5S2,KT63

EL34 6CA7,KT66,7027A

6P14 EL84,6BQ5,6П14П

6N5P 6080,6AS7,6H5C

FU-5 805

FU-7 807,1625

FU-13 813

FU-46 06146B

FU-17

FU-605 6T51

7092 6T50

FU811 811A

FU812 812A

GL-211 211 300B WE300B,NL50,4300B

KT88 6550,NT99,KT100

2A3 2A3S

845 845A

6360,TY-7

整流电子管代换及特性表

型号代换型号

Bb2V UfV/I I2L(mA)最大型式

5U4G 5Z3P,U52 500V 5V/3A 2500 直热式5Y3GT 522P 350V

5V/2A 125 直热式

5R4GY 22S2C 900V 5V/2A 150 直热式

5T4 450V 5V/3A 250A 直热式

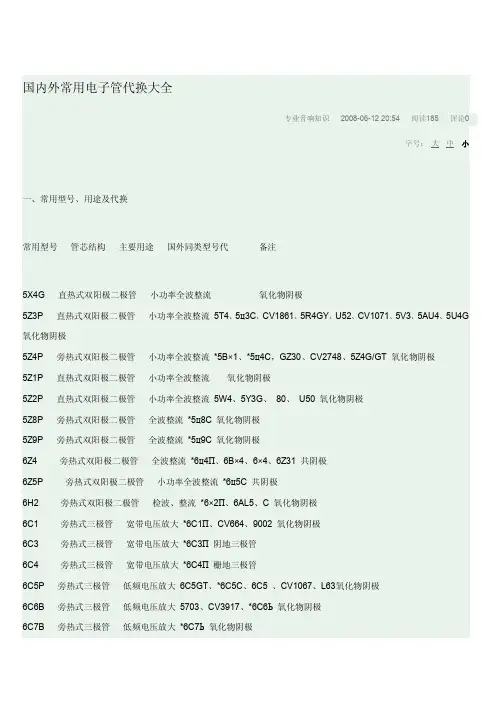

国内外常用电子管代换大全

专业音响知识2008-06-1220:54阅读185评论0

字号：大中小

一、常用型号、用途及代换

常用型号管芯结构主要用途国外同类型号代备注

5X4G直热式双阳极二极管小功率全波整流氧化物阴极

5Z3P直热式双阳极二极管小功率全波整流5T4、5ц3C、CV1861、5R4GY、U52、CV1071、5V3、5AU4、5U4G

氧化物阴极

5Z4P旁热式双阳极二极管小功率全波整流*5B×1、*5ц4C，GZ30、CV2748、5Z4G/GT氧化物阴极

5Z1P直热式双阳极二极管小功率全波整流氧化物阴极

5Z2P直热式双阳极二极管小功率全波整流5W4、5Y3G、80、U50氧化物阴极

5Z8P旁热式双阳极二极管全波整流*5ц8C氧化物阴极

5Z9P旁热式双阳极二极管全波整流*5ц9C氧化物阴极

6Z4旁热式双阳极二极管全波整流*6ц4П、6B×4、6×4、6Z31共阴极

6Z5P旁热式双阳极二极管小功率全波整流*6ц5C共阴极

6H2旁热式双阳极二极管检波、整流*6×2П、6AL5、C氧化物阴极

6C1旁热式三极管宽带电压放大*6C1П、CV664、9002氧化物阴极

6C3旁热式三极管宽带电压放大*6C3П阴地三极管

6C4旁热式三极管宽带电压放大*6C4П栅地三极管

6C5P旁热式三极管低频电压放大6C5GT、*6C5C、6C5、CV1067、L63氧化物阴极

6C6B旁热式三极管低频电压放大5703、CV3917、*6C6Ь氧化物阴极

6C7B旁热式三极管低频电压放大*6C7Ь氧化物阴极6C12旁热式三极管宽带电压放大EC88、5842高S、低N

6C31B-Q旁热式三极管电压放大*6C31Ь-B氧化物阴极

6C32B-Q旁热式三极管电压放大*6C32Ь-B遥截止三极管

6N1旁热式双三极管低频电压放大*6H1П、6AQ8、AA61、ECC40/82氧化物阴极

6N2旁热式双三极管低频电压放大*6H2П、6AX7、6AV7、ECC41氧化物阴极

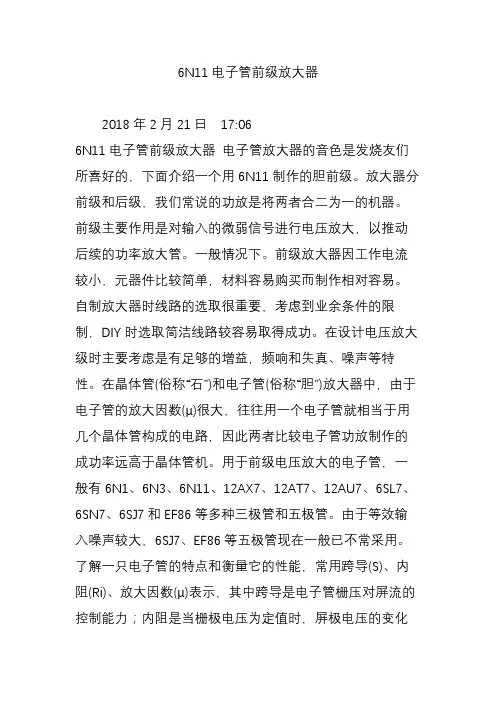

6N11电子管前级放大器

2018年2月21日 17:06

6N11电子管前级放大器 电子管放大器的音色是发烧友们所喜好的，下面介绍一个用6N11制作的胆前级。放大器分前级和后级，我们常说的功放是将两者合二为一的机器。前级主要作用是对输入的微弱信号进行电压放大，以推动后续的功率放大管。一般情况下。前级放大器因工作电流较小，元器件比较简单，材料容易购买而制作相对容易。自制放大器时线路的选取很重要，考虑到业余条件的限制，DIY时选取简洁线路较容易取得成功。在设计电压放大级时主要考虑是有足够的增益，频响和失真、噪声等特性。在晶体管(俗称“石”)和电子管(俗称“胆”)放大器中，由于电子管的放大因数(μ)很大，往往用一个电子管就相当于用几个晶体管构成的电路，因此两者比较电子管功放制作的成功率远高于晶体管机。用于前级电压放大的电子管，一般有6N1、6N3、6N11、12AX7、12AT7、12AU7、6SL7、6SN7、6SJ7和EF86等多种三极管和五极管。由于等效输入噪声较大，6SJ7、EF86等五极管现在一般已不常采用。了解一只电子管的特点和衡量它的性能，常用跨导(S)、内阻(Ri)、放大因数(μ)表示，其中跨导是电子管栅压对屏流的控制能力；内阻是当栅极电压为定值时，屏极电压的变化量与相应的屏极电流变化量之比，内阻越小，电子管的负载能力、频响方面要好些，应优先采用；放大因数是用来表示放大品质的量。跨导、内阻、放大因数三者的关系是：μ=S×Ri。前级电压放大用电子管，常常按它们的放大因数分成高μ、中μ、低μ类型。μ值大于35的叫高μ管。如以上列举的12AX7、12AT7、6SL7。μ值大的管子，放大倍数较大，但输入范围较小。适合做小信号前级和功放的第一级。μ值在20-35之间的称为中μ管.如12AU7、6SN7、6N3、6N11等，它们的特点是输入范围要大一些，有相对较小的失真。6N11(国外同类产品称为6DJ8或6922)是高频低噪声双三极九脚电子管。它的板极为非封闭形，两片板极的中间部分贴近栅极，两三极管之间有屏蔽板隔离，所以使用时。米勒效应引起输入电容的增加部分较少，频响容易做得很宽。由于这一特点，6N11以前主要用于高频电压放大。常被用于示波器的X、Y轴偏向放大。6N11的内阻比12A系列电子管低，兼之它的跨导大，噪声低，既能充分体现电子管的大动态长处，又有晶体管频响宽、速度高的特点，因此近年来在高保真音响设备中被广泛使用。国内外很多功放的输入级，甚至在CD唱机的数码转换器中都能看到它的踪影。下面是采用一个6N11电子管即能完成立体声左右声道放大的前级放大器它以Simpleisbest(简洁是好)的宗旨设计，线路非常简洁实用，而且音质水平较高，非常适合爱动手的入门爱好者制作。该线路为经典的阻容耦合单级共阴极放大电路，它既可单独构成前级放大器，也可作为后级放大器的输入级。6N11经常被某些朋友说声音相对其它电子管薄，其实，这是屏流选取不当引起的。仔细查看他们所用的线路，发觉线路中的6N11工作屏流低于3mA，有的线路的阴极电阻甚至用到1～1.5kΩ。使屏流仅为1～2mA，这是不妥的，同时也是其声音偏薄的一大原因。实践证明。6N11要在大电流下工作才好听。6N11的标准参数是屏压90V、屏流16mA设计，为使其尽量工作在线性限状态，使管子工作有一定的承受裕量。但也不宜低太多。如图1，这个线路中6N11的屏压定在85V。屏流设为8mA，栅压-1.8V。计算屏极负载电阻R3，一般屏极负载电阻选值为电子管内阻的3～5倍左右，6N11内阻为2.3kΩ左右，因此R3可取10kΩ，阴极电阻R4值为1.8V/8mA=225Ω。实际可选220Ω电阻，此时屏流约8.2mA。为了不衰减高频，输入电阻R1取1kΩ。要有足够的放大和取消电流反馈，阴极电阻还要并联一个470uF的旁路电容C1。电路中没有加负反馈，栅极的R1电阻与栅阴极间电容C1构成一个低通滤波器，可抑制高频寄生振荡，提高电路的稳定性。如果在阴极的电解电容C1上并联了一个容量较小的金属聚丙烯电容(约0.47uF)，可避免电解电容等效电感对高频段频率不特性的影响，降低高频损耗。输出电容C2可选1uF/250V的聚丙烯音频专用电容，输入端有个100kΩ的音量控制器W，输出端还有一个100kΩ的电阻R4接地，每声道的主放大线路就是这么简单。 电源的质素能左右声音品质。本机主线路虽然简单，但为了出靓声，电源是马虎不得的。先计算主线路所需要的高压值，屏压为85V，阴极栅电压-1.8V，屏流为8.2mA，即主线路需要的高压B+=85+1.8+8.2mA×10kΩ=168.8V≈169V。6N11的灯丝6.3V/0.34A电压由稳压集成块LM7805提供。由于交流电整流后接上负电压一般为高压交流电压的1.2倍，故高压交流电压应不低于169÷1.2=140V，电流8.2mA×2=16.4mA。考虑到整流空载和负载后的电压变化以及稳压差、功率裕量的要求。变压器的次级的高压应取150V/30mA以上。低压为12V/0.5A。这时可选功率容量为20W左右的变压器。如果没有合适的。可选两个功率为30W，次级输出为12V的变压器代用，接法如图2。其中一个按正常接用，另一个将12V的次级当初级，原220V的初级则变成次级输出。用两个变压器的这种接法虽然成本略高，但也有电源受市电干扰较小的好处。本例所选的电源变压器次级输出是220V/30mA、12V/1A。高压用晶体二极管D1整流，得到约310V的空载电压，滤波采用电容+扼流圈+电容的“∏”型方式，这种方式可大幅度减少直流波纹。前面第一个电容C3是220uF/40V，第2个电容用100uF/40V，接上负载电压在298V左右。扼流圈L的规格是50mA/8H，此时的电压高出169V一百多伏，可用电阻降低，也起到净化电源作用。滤波降压电阻R的取值为(298V-169V)/16.4mA=7.87kΩ。由于到扼流圈有几伏的压降，因此可选取7.6kΩ的电阻。该电阻属降压电阻，做功发热较大.其功率为(298V-169V)×16mA=1.2W。因此宜选功率在3W左右的电阻。为了减少发热量。提高稳定性和滤波特性。可选1个3W5.1kΩ和1个3W2.5kΩ的电阻串联起来，两个电阻间并联有一个47uF/400V的滤波电容接地.加强滤波效果。灯丝用交流供电时。处理不当很容易入交流声。因此本机采用直流供电。12V/1A的交流电经D2整流。C7滤波后，用LM7805三端稳压集成块配合2个IN4148二极管稳压输出6.3V的电源，灯丝的一端要接地，这对降低噪声，提高信噪比有很大的帮助。图3是6N11的管脚示意图，读者可参考。由于线路十分简单，可选用搭棚式焊接。制作时信号接线可用品质较好的纯铜漆包线，讲究的选用优质带屏蔽的芯线，阻容元件有条件者应检测后再焊接。左右声道所用元件参数相差不大时有利于音场和声像的准确再现。焊接时应切记走线距离最短，屏极元件和阴极栅极输入元件尽量不要接近，如接近时也应尽量使元件处于不互相平行的状态。注意的是须采用一点接往金属机壳(即本机的“地”)才有较好的信噪比。有条件可选用PCB板制作，这样看起来更美观。 6N11
