无刷直流电机的工作原理

无刷直流电机的组成及工作原理

2.1 引言

直流无刷电动机一般由电子换相电路、转子位置检测电路和电动机本体三部分组成，电子换相电路一般由控制部分和驱动部分组成，而对转子位置的检测一般用位置传感器来完成。工作时，控制器根据位置传感器测得的电机转子位置有序的触发驱动电路中的各个功率管，进行有序换流，以驱动直流电动机。下文从无刷直流电动机的三个部分对其发展进行分析。

2.2 无刷直流电机的组成

2.2.1 电动机本体

无刷直流电动机在电磁结构上和有刷直流电动机基本一样，但它的电枢绕组放在定子上，转子采用的重量、简化了结构、提高了性能，使其可*性得以提高。无刷电动机的发展与永磁材料的发展是分不开的，磁性材料的发展过程基本上经历了以下几个发展阶段：铝镍钴，铁氧体磁性材料，钕铁硼（NdFeB）。钕铁硼有高磁能积，它的出现引起了磁性材料的一场革命。第三代钕铁硼永磁材料的应用，进一步减少了电机的用铜量，促使无刷电机向高效率、小型化、节能的方向发展。

目前，为提高电动机的功率密度，出现了横向磁场永磁电机，其定子齿槽与电枢

线圈在空间位置上相互垂直，电机中的主磁通沿电机轴向流通，这种结构提高了气隙磁密，能够提供比传统电机大得多的输出转矩。该类型电机正处于研究开发阶段。

2.2.2 电子换相电路

控制电路：无刷直流电动机通过控制驱动电路中的功率开关器件，来控制电机的转速、转向、转矩以及保护电机，包括过流、过压、过热等保护。控制电路最初采用模拟电路，控制比较简单。如果将电路数字化，许多硬件工作可以直接由软件完成，可以减少硬件电路，提高其可靠性，同时可以提高控制电路抗干扰的能力，因而控制电路由模拟电路发展到数字电路。

驱动电路：驱动电路输出电功率，驱动电动机的电枢绕组，并受控于控制电路。驱动电路由大功率开关器件组成。正是由于晶闸管的出现，直流电动机才从有刷实现到无刷的飞跃。但由于晶闸管是只具备控制接通，而无自关断能力的半控性开关器件，其开关频率较低，不能满足无刷直流电动机性能的进一步提高。随着电力电子技术的飞速发展，出现了全控型的功率开关器件，其中有可关断晶体管（GTO）、电力场效应晶体管（MOSFET）、金属栅双极性晶体管IGBT 模块、集成门极换流晶闸管（IGCT）及近年新开发的电子注入增强栅晶体管（IEGT）。随着这些功率器件性能的不断提高，相应的无刷电动机的驱动电路也获得了飞速发展。目前，全控型开关器件正在逐渐取代线路复杂、体积庞大、功能指标低的普通晶闸管，驱动电路已从线性放大状态转换为脉宽调制的开关状态，相应的电路组成也由功率管分立电路转成模块化集成电路，为驱动电路实现智能化、高频化、小型化创造了条件。

无刷直流电机的工作原理

无刷直流电机的控制结构

无刷直流电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场

的速度及转子极数(P)影响：

N=120．f / P。在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转

子的转速。无刷直流电机即是将同步电机加上电子式控制(驱动器)，控制定子旋

转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流

电机特性的方式。也就是说无刷直流电机能够在额定负载范围内当负载变化时仍

可以控制电机转子维持一定的转速。

无刷直流驱动器包括电源部及控制部如图 (1) ：电源部提供三相电源给电机，

控制部则依需求转换输入电源频率。

电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V)，如果

输入是交流电就得先经转换器(converter)转成直流。不论是直流电输入或交流

电输入要转入电机线圈前须先将直流电压由换流器(inverter)转成3相电压来

驱动电机。换流器(inverter)一般由6个功率晶体管(Q1～Q6)分为上臂(Q1、Q3、

Q5)/下臂(Q2、Q4、Q6)连接电机作为控制流经电机线圈的开关。控制部则提供

PWM(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。

无刷直流电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动

太大的速度控制，所以电机内部装有能感应磁场的霍尔传感器(hall-sensor)，

做为速度之闭回路控制，同时也做为相序控制的依据。但这只是用来做为速度控

制并不能拿来做为定位控制。

（图一）

无刷直流电机的控制原理

要让电机转动起来，首先控制部就必须根据hall-sensor感应到的电机转子目前

所在位置，然后依照定子绕线决定开启(或关闭)换流器(inverter)中功率晶体管

的顺序，如 下（图二） inverter中之AH、BH、CH(这些称为上臂功率晶体管)

及AL、BL、CL(这些称为下臂功率晶体管)，使电流依序流经电机线圈产生顺向(或

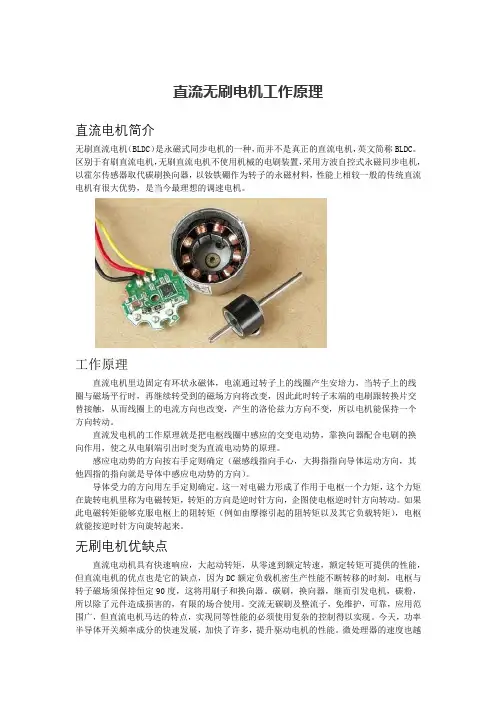

直流无刷电机工作原理

直流电机简介

无刷直流电机（BLDC）是永磁式同步电机的一种，而并不是真正的直流电机，英文简称BLDC。区别于有刷直流电机，无刷直流电机不使用机械的电刷装置，采用方波自控式永磁同步电机，以霍尔传感器取代碳刷换向器，以钕铁硼作为转子的永磁材料，性能上相较一般的传统直流电机有很大优势，是当今最理想的调速电机。

工作原理

直流电机里边固定有环状永磁体，电流通过转子上的线圈产生安培力，当转子上的线圈与磁场平行时，再继续转受到的磁场方向将改变，因此此时转子末端的电刷跟转换片交替接触，从而线圈上的电流方向也改变，产生的洛伦兹力方向不变，所以电机能保持一个方向转动。

直流发电机的工作原理就是把电枢线圈中感应的交变电动势，靠换向器配合电刷的换向作用，使之从电刷端引出时变为直流电动势的原理。

感应电动势的方向按右手定则确定（磁感线指向手心，大拇指指向导体运动方向，其他四指的指向就是导体中感应电动势的方向）。

导体受力的方向用左手定则确定。这一对电磁力形成了作用于电枢一个力矩，这个力矩在旋转电机里称为电磁转矩，转矩的方向是逆时针方向，企图使电枢逆时针方向转动。如果此电磁转矩能够克服电枢上的阻转矩（例如由摩擦引起的阻转矩以及其它负载转矩），电枢就能按逆时针方向旋转起来。

无刷电机优缺点

直流电动机具有快速响应，大起动转矩，从零速到额定转速，额定转矩可提供的性能，但直流电机的优点也是它的缺点，因为DC额定负载机密生产性能不断转移的时刻，电枢与转子磁场须保持恒定90度，这将用刷子和换向器。碳刷，换向器，继而引发电机，碳粉，所以除了元件造成损害的，有限的场合使用。交流无碳刷及整流子，免维护，可靠，应用范围广，但直流电机马达的特点，实现同等性能的必须使用复杂的控制得以实现。今天，功率半导体开关频率成分的快速发展，加快了许多，提升驱动电机的性能。微处理器的速度也越来越快，使交流电机控制在一个旋转的两轴直角坐标系放置，适当控制交流电机在两轴电流分量，类似于直流电动机控制和一个相当大的直流电动机性能。此外，已经有许多微处理器将控制电机必需的功能使芯片，体积越来越小，像模拟/数字转换器，脉冲宽度调制。直流无刷电机电子换向控制交流电机，直流电机特性的直流电机相似，身体上没有失踪的应用之一。

无刷直流电机工作原理详解

日期: 2014-05-28 / 作者: admin / 分类: 技术文章

1. 简介

本文要介绍电机种类中发展快速且应用广泛的无刷直流电机（以下简称BLDC）。BLDC被广泛的用于日常生活用具、汽车工业、航空、消费电子、医学电子、工业自动化等装置和仪表。顾名思义，BLDC不使用机械结构的换向电刷而直接使用电子换向器，在使用中BLDC相比有刷电机有许多的优点，比如：

能获得更好的扭矩转速特性；

高速动态响应；

高效率；

长寿命；

低噪声；

高转速。

另外，BLDC更优的扭矩和外形尺寸比使得它更适合用于对电机自身重量和大小比较敏感的场合。

2. BLDC结构和基本工作原理

BLDC属于同步电机的一种，这就意味着它的定子产生的磁场和转子产生的磁场是同频率的，所以BLDC并不会产生普通感应电机的频差现象。BLDC中又有单相、2相和3相电机的区别，相类型的不同决定其定子线圈绕组的多少。在这里我们将集中讨论的是应用最为

广泛的3相BLDC。

2.1 定子

BLDC定子是由许多硅钢片经过叠压和轴向冲压而成，每个冲槽内都有一定的线圈组成了绕组，可以参见图2.1.1。从传统意义上讲，BLDC的定子和感应电机的定子有点类似，不过在定子绕组的分布上有一定的差别。大多数的BLDC定子有3个呈星行排列的绕组，每

个绕组又由许多内部结合的钢片按照一定的方式组成，偶数个绕组分布在定子的周围组成了偶数个磁极。

BLDC的定子绕组可以分为梯形和正弦两种绕组，它们的根本区别在于由于绕组的不同连接方式使它们产生的反电动势（反电动势的相关介绍请参加EMF一节）不同，分别呈现梯形和正弦波形，故用此命名了。梯形和正弦绕组产生的反电动势的波形图如图2.1.2和图

2.1.3所示。

另外还需要对反电动势的一点说明就是绕组的不同其相电流也是呈现梯形和正弦波形，可想而知正弦绕组由于波形平滑所以运行起来相对梯形绕组来说就更平稳一些。但是，正弦型绕组由于有更多绕组使得其在铜线的使用上就相对梯形绕组要多（？）。平时由于应用电压的不同，我们可以根据需要选择不同电压范围的无刷电机。48V及其以下应用电压的电机可以用在汽车、机器人、小型机械臂等方面。100V及其以上电压范围的电机可以用在专用器具、自动控制以及工业生产领域。
