数控车床刀片切削参数

一、产品简介与用途本机床为纵(Z)、横(X)两座标控制的数控卧式车床。

能够对各种轴类和盘类零件自动完成内外圆柱面、圆锥面、圆弧面、端面、切槽、倒角等工序的切削加工，并能车削公制直螺纹、端面螺纹及英制直螺纹和锥螺纹等各种车削加工。

CKD6150A选用国内外知名公司的数控系统，对工件可进行多次重复循环加工。

适合于多品种，中小批量产品的生产，对复杂、高精度零件尤能显示优越性。

二、主要结构特点1.机床采用传统的卧式车床布局。

整体设计，密封性好，符合安全标准。

床身、床腿等主要基础件均采用树脂砂铸造，人工时效处理，整机稳定性优越。

2.机床纵、横向运动轴采用伺服电机驱动、精密滚珠丝杠副、高刚性精密复合轴承传动，脉冲编码器位置检测反馈的的半闭环控制系统。

导轨副采用国际流行的高频淬火（硬轨）加“贴塑”工艺，各运动轴响应快、精度高、寿命长。

3.机床的外观防护设计按照国际流行趋势，造型新颖独特，防水、防屑，维护方便；体现了时代特点。

4.主轴通孔直径大为Φ82mm，通过棒料能力强，适用范围广。

5.机床操作系统按照人机工程学原理，操纵箱独立并旋转设置，可任意位置移动，方便了操作者就近对刀，是人性化设计的体现。

6.配有集中润滑器对滚珠丝杠及导轨结合面进行强制自动润滑，可有效提高机床的动态响应特性及丝杠导轨的使用寿命。

7.床鞍及滑板导轨结合面采用“贴塑”处理，移动部件可实现微量进给，防止爬行。

8.采用内喷淋式不抬起刀架更有利于提高工件表面质量及防止冷却液飞溅。

9.机床标准配置750/1000/1500规格为全封闭式防护;其余为半封闭防护。

10.机床标准配置采用国内名牌的立式四工位刀塔。

特殊配置可选择六工位的卧式刀塔；三、主要技术参数1. 技术规格床身上最大工件回转直径≥φ500 mm刀架上最大工件回转直径≥φ280 mm最大工件长度≥1000mm最大加工长度≥930 mm最大车削直径≥φ500 mm主轴中心高≥250 mm床身导轨宽度≥400 mm2. 主传动标准配置主电动机（双速电机）≥6.5/8Kw主轴通孔直径≥φ82 mm主轴孔锥度前端Ф90mm 1:20主轴头≥C8主轴前端轴承内径≥φ120mm主轴转速范围≥35～1600 r/min3. 尾座装置•• 尾座套筒直径≥φ75mm尾座套筒行程≥150 mm尾座套筒锥孔锥度莫氏5号4．进给系统刀架最大行程横向(X) ≥280 mm••• 纵向(Z) ≥935mm滚珠丝杠直径×螺距横向（X）≥φ20×4 (mm)纵向（Z）≥φ40×6 (mm)••• 横向切削力（连续）横向（X）≥2500 N’••••纵向切削力（连续）纵向（Z）≥5000 N横向快速进给≥4000mm/min 纵向快速进给≥8000mm/min 切削进给范围≥0.01～500mm/r定位精度横向（X）≤0.03 mm纵向（Z）≤0.040mm（＜500～1000）≤0.045mm（＜1000～1500）≤0.050mm（≥1500）重复定位精度横向（X）≤0.012 mm纵向（Z）≤0.016mm（＜500～1000）≤0.020 mm（＜1000～1500）≤0.025 mm（≥1500）工件加工精度≤IT6～ IT7工件表面粗糙度≤Ra1.65．刀架装置标准配置：电动立式四工位刀架刀架电机功率≥1８0 W转速≥1500 r/min 刀杆截面25×25 mm重复定位精度≤0.008 mm换刀时间 (单工位) ≤3s6. CNC控制系统FANUC 0i Mate-ＭＤ数控系统，具有完善可靠的联锁、安全保护和故障自诊断报警等功能。

常用刀具的切削参数1.钻头：钻头是一种旋转式刀具，通常用于在硬材料上钻孔。

切削速度是指钻头每分钟旋转圈数，一般以转/分钟（RPM）为单位。

切削速度的选择将受到材料类型和钻头直径的影响。

对于大型孔径和脆性材料，较低的切削速度可能更合适。

进给量是指每转刀具在轴向（沿钻孔方向）上移动的距离。

进给量的选择将受到钻头直径和材料类型的影响。

较大直径的钻头可能需要较大的进给量。

切削深度是指钻头在一次进给中的轴向深度。

如果切削深度太大，可能会导致钻头断裂或切削不洁净。

切削深度的选择还将受到材料类型和钻头直径的影响。

2.铣刀：铣刀是一种回转和前进运动刀具，常用于平面加工、开槽和切割。

切削速度是指铣刀每分钟旋转圈数，同样以转/分钟（RPM）为单位。

切削速度的选择将受到材料类型、铣刀材料和刀具直径的影响。

进给量是指铣刀在工件表面上移动的距离。

较大的进给量将导致更高的切削速度，但也可能影响切削表面的质量。

切削深度是指铣刀在一次运动中与工件表面的最大距离。

切削深度的选择将受到材料类型和铣刀直径的影响。

3.车刀：车刀是一种在工件上进行旋转切削的刀具，常用于车削和车削加工。

切削速度是指车刀每分钟旋转圈数，仍然以转/分钟（RPM）为单位。

切削速度的选择将受到材料类型、车刀材料和刀具直径的影响。

进给量是指车刀在工件上移动的距离。

较大的进给量可以提高生产效率，但也可能影响切削表面的质量。

切削深度是指车刀与工件表面的最大距离。

切削深度的选择将受到材料类型和车刀直径的影响。

4.锯片：锯片是一种用于切割材料的刀具，常用于金属、木材和塑料加工。

切削速度是指锯片每分钟旋转圈数，仍然以转/分钟（RPM）为单位。

切削速度的选择将受到材料类型、锯片材料和刀具直径的影响。

进给量是指锯片在工件上移动的距离。

较大的进给量可以提高切割速度，但也可能导致切割表面质量的下降。

切削深度是指锯片与工件表面的最大距离。

切削深度的选择通常由锯片的直径和材料类型确定。

数控车床CK6140主要参数机床类型数控车床最大车削直径(mm) 400最大工件高度(mm) 750电机功率(KW) 4主轴转速范围 90-450-1800无极变速刀库容量 4(6)主轴内孔直径(mm) 52x轴进给范围(mm/min) 3000z轴进给范围(mm/min) 6000x轴行程(mm) 300z轴行程 680机床重量(kg) 2200机床外形尺寸ZK2102数控深孔钻床机床基本性能:本机床是一种高校、高精度、高自动化的专用深孔钻床,采用外排屑钻削法(枪钻法),通过一次钻削可以代替一般需要钻、扩、铰工序才能达到的加工精度和表面粗糙度。

本机床采用数控系统控制,不但有单动功能,它还具有自动循环的功能。

该机床整体精密铸造床身,精密滚柱丝杆、直线导轨转动,具有刚性强、加工效率高、运动平稳、精度保持性好;有足够的静态、动态、热态刚度,防护装置安全可靠;所选用控制和驱动系统精度高、可靠性好、响应速度快。

机床使用操作,维修方便,造型美观。

四、机床主要技术参数1.钻孔直径范围 4-25mm2.最大钻孔深度 1500mm3.钻杆箱主轴转速范围(无级) 500-5000r/min4.拖板进给速度范围(无级) 10mm-500mm/min5.拖板快速移动范围 3m/min6.切削冷却液最大压力(可调) 10Mpa7.切削冷却液最大流量(可调) 100L/min8.进给电机额定扭矩(交流伺服电机) 11Nm9.钻杆箱交流伺服主轴电机功率 4Kw10.主轴中心至T型槽工作台面的高度 220mm12.机床总功率约 18kW13.钻孔长径比≦12014.机床总重(约) 5T15.机床总外观尺寸(长x宽x高) 5200x3300x1800 XD-40立式数控铣床主要技术参数:1、工作台工作台规格长×宽(mm) 800×400T型槽尺寸槽宽(mm) 18H7×130×3(中央T型槽) 工作台最大载重(kg) 3002、坐标范围X坐标(mm) 600Y坐标(mm) 400Z坐标(mm) 540主轴中心线距Z向导轨面距离(mm) 460主轴断面距工作台上平面距离(mm) 150--6903、进给X、Y、Z向切削进给速度(mm/min) 1—5000X、Y、Z向快速进给速度(m/min) 20(X、Y) 15(Z) 主轴最高转速(r/min) 5000(8000可选)4、主轴系统主轴功率(kW) 7.5/11(SIEMENS系统:7/9.25)主轴锥孔NO.40 主轴前支承直径(mm) Φ70主轴轴承润滑方式油脂润滑5、精度定位精度(mm) (国标) X、Z:0.020 Y:0.016重复定位精度(mm) (国标) X、Z:0.008 Y:0.0066、加工能力最大钻孔直径(mm) Φ22最大镗孔直径(mm) Φ100主轴最大扭矩Nm 71(FANUC主轴电机)58.9(SIEMENS主轴电机)70.1(武汉华中数控主轴电机)主轴额定扭矩Nm 48.4(FANUC主轴电机)44.6(SIEMENS主轴电机)47.8(武汉华中数控主轴电机)7、设计制造标准符合ISO标准8、工作电源AC380V±10%;50HZ9、工作环境温度8—40度湿度≤80% 气压0.5Mpa10、其它机床轮廓尺寸(mm) 2110×2170×2780机床占地面积m2 6.4主机重量(kg) 6000。

单元4数控机床加工的切削用量教学目的1、了解数控机床的运动（主运动、进给运动）；2、了解数控机床加工刀具的角度及其作用；3、了解数控机床加工中有关切削层的参数及其作用；4、了解数控机床加工中的切削用量及其选用原则。

5、掌握常用不同材料零件在粗加工、半精加工和精加工时的切削用量选用；教学重点1、数控机床加工刀具的角度及其作用；2、数控加工中粗加工、半精加工和精加工时的切削用量选择；教学难点1、刀具的角度及其作用；2、切削用量选用教学方法讲练结合教学内容一、车削加工与刀具1. 车削加工原理在普通车床和一般数控车床上，可以进行工件的外表面、端面、内表面以及内外螺纹的加工。

对于车削中心，除上述各种加工外，还可进行铳削、钻削等加工。

从上述介绍可以看出：在切削过程中，刀具和工件之间必须具有相对运动，这种相对运动称为切削运动。

根据切削运动在切削过程中的作用不同可以分为主运动、和进给运动。

各种机床的主运动和进给运动参见下表。

主运动是指机床提供的主要运动。

主运动使刀具和工件之间产生相对运动，从而使刀具的前刀面接近工件并对工件进行切削。

在车床上，主运动是机床上主轴的回转运动，即车削加工时工件的旋转运动。

2）进给运动进给运动是指由机床提供的使刀具与工件之间产生的附加相对运动。

进给运动与主运动相配合，可以形成完整的切削加工。

在普通车床上，进给运动是机床刀架（溜板）的直线移动。

它可以是纵向的移动（与机床主轴轴线平行），也可以是横向的移功（与机床主轴轴线垂直），但只能是一亇方向的移动。

在数控车床上，数控车床可以同时实现两亇方向的进给，从而加工出各种具有复杂母线的回转体工件。

在数控车床中，主运动和进给运动是由不同的电机来驱动的，分别称为主轴电机和坐标轴伺服电机。

它们由机床的控制系统进行控制，自动完成切削加工。

2. 切削用量切削用量是指机床在切削加工时的状态参数。

不同类型的机床对切削用量参数的表述也略有不同，但其基本的含义都是一致的，如下图所示。

数控机床用刀具系统参数介绍一、数控车削刀具的特点为了适应数控机床加工精度高、加工效率高、加工工序集中及零件装夹次数少等要求，数控机床对所用的刀具有许多性能上的要求。

与普通机床的刀具相比，数控车床刀具及刀具系统具有以下特点：1）刀片或刀具的通用化、规则化、系列化。

2）刀片或刀具几何参数和切削参数的规范化、典型化。

3）刀片或刀具材料及切削参数须与被加工工件的材料相匹配。

4）刀片或刀具的使用寿命高，加工刚性好。

5）刀片在刀杆中的定位基准精度高。

6）刀杆须有较高的强度、刚度和耐磨性。

二、数控车削刀具的分类1.根据加工用途分类车床主要用于回转表而的加工，如圆柱面、圆锥面、圆弧面、螺纹、切槽等切削加工。

因此，数控车床用刀具可分为外圆车刀、内孔车刀、螺纹车刀、切槽刀等种类。

2.根据刀尖形状分类数控车刀按刀尖的形状一般分成三类，即尖形车刀、圆弧形车刀和成形车刀，如图2-2.1所示。

图2-2.1 按刀尖形状分类的数控车刀注：在数控车床上，除进行螺纹加工外，应尽量不用或少用成形车刀。

3.根据车刀结构分类根据车刀的结构，数控车刀又可分为整体式车刀、焊接式车刀和机械夹固式车刀三类。

（1）整体式车刀整体式车刀(图2-2.2 a)主要指整体式高速钢车刀。

通常用于小型车刀、螺纹车刀和形状复杂的成形车刀。

具有抗弯强度高、冲击韧度好，制造简单和刃磨方便、刃口锋利等优点。

（2）焊接式车刀焊接式车刀(图2-2.2b )是将硬质合金刀片用焊接的方法固定在刀体上，经刃磨而成。

这种车刀结构简单，制造方便，刚性较好，但抗弯强度低、冲击韧度差，切削刃不如高速钢车刀锋利，不易制作复杂刀具。

（3）机械夹固式车刀机械夹固式车刀(图2-2.2c）是将标准的硬质合金可换刀片通过机械夹固方式安装在刀杆上的一种车刀，是当前数控车床上使用最广泛的一种车刀。

a）b）c）图2-2.2 按刀具结构分类的数控车刀a）整体式车刀b）焊接式车刀c）机械夹固式车刀三、数控车削刀具的材料常用的数控刀具材料有高速钢、·硬质合金、涂层硬质合金、陶瓷、立方氮化硼，金刚石等。

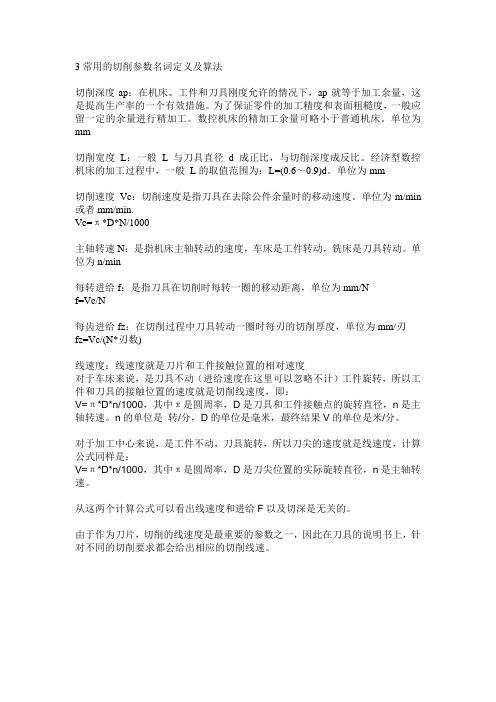

3常用的切削参数名词定义及算法切削深度ap：在机床、工件和刀具刚度允许的情况下，ap就等于加工余量，这是提高生产率的一个有效措施。

为了保证零件的加工精度和表面粗糙度，一般应留一定的余量进行精加工。

数控机床的精加工余量可略小于普通机床。

单位为mm切削宽度L：一般L 与刀具直径 d 成正比，与切削深度成反比。

经济型数控机床的加工过程中，一般L的取值范围为：L=(0.6～0.9)d。

单位为mm切削速度Vc：切削速度是指刀具在去除公件余量时的移动速度。

单位为m/min 或者mm/min.Vc=π*D*N/1000主轴转速N：是指机床主轴转动的速度，车床是工件转动，铣床是刀具转动。

单位为n/min每转进给f：是指刀具在切削时每转一圈的移动距离，单位为mm/Nf=Vc/N每齿进给fz：在切削过程中刀具转动一圈时每刃的切削厚度，单位为mm/刃fz=Vc/(N*刃数)线速度：线速度就是刀片和工件接触位置的相对速度对于车床来说，是刀具不动（进给速度在这里可以忽略不计）工件旋转，所以工件和刀具的接触位置的速度就是切削线速度，即：V=π*D*n/1000，其中π是圆周率，D是刀具和工件接触点的旋转直径，n是主轴转速。

n的单位是转/分，D的单位是毫米，最终结果V的单位是米/分。

对于加工中心来说，是工件不动，刀具旋转，所以刀尖的速度就是线速度，计算公式同样是：V=π*D*n/1000，其中π是圆周率，D是刀尖位置的实际旋转直径，n是主轴转速。

从这两个计算公式可以看出线速度和进给F以及切深是无关的。

由于作为刀片，切削的线速度是最重要的参数之一，因此在刀具的说明书上，针对不同的切削要求都会给出相应的切削线速。

加工中心刀具切削参数加工中心刀具切削参数是指在加工过程中，对刀具进行切削操作所需的各项参数，包括主要的切削速度、进给速度、切深、进给量和刀具半径等。

这些参数的选择和调整对加工中心的加工效果、刀具寿命和机床的寿命等都有着重要的影响。

切削速度是切削过程中刀具与工件之间相对运动的速度，通常以米/分钟或转/分钟为单位。

切削速度过高容易导致刀具过早磨损、发生碎裂，而切削速度过低则容易造成加工表面粗糙。

选择适当的切削速度需要考虑刀具材料、刀具形状和工件材料等因素。

可以通过试切实验和参考经验数据来确定切削速度。

进给速度是指加工过程中刀具移动的速度，通常以mm/分钟为单位。

进给速度过高可能导致刀具磨损加快，加工表面质量下降，而进给速度过低则会使加工效率降低。

选择适当的进给速度需要考虑加工过程中的切削深度和刀具直径等因素。

通常可以通过试切实验和精算计算来确定进给速度。

切深是指每次刀具切削的深度，通常以毫米为单位。

切深过大容易使切削力过大，导致刀具破碎或机床振动。

切深过小则加工效率低下。

选择适当的切深需要综合考虑刀具材料、刀具形状和工件材料等因素，通常可以通过试切实验和精算计算来确定切深。

进给量是指刀具每次转过的角度或切削路径上移动的距离，通常以毫米为单位。

进给量的选择决定着加工效率和加工表面的质量。

进给量过大可能导致切削力过大，减少刀具寿命，而进给量过小则会降低加工效率。

选择适当的进给量需要考虑刀具材料、刀具形状和工件材料等因素。

可以通过试切实验和经验数据来确定进给量。

刀具半径是指刀具切削部分的半径。

刀具半径的选择决定了切削路径和加工曲线的形状，也会影响到加工表面的质量。

刀具半径过大或过小都会对加工效果产生不利影响。

选择合适的刀具半径需要考虑切削深度、进给速度和加工表面要求等因素。

除了以上主要的切削参数外，还有一些其他的切削参数也同样重要。

例如，冷却液的使用与否、冷却液类型的选择和冷却液的流量等，都会对切削过程中刀具的磨损和加工表面的质量产生重要影响。

数控车切削三要素不少数控车床的操作者，对车床的切削原理知道得很少，常常不知道如何正确选择主轴转速S、进刀量F，以及进刀的深度，大牛数控，在数控行业一直不断地在探索，希望这篇文章能对大家有所帮助。

主轴转速S、进刀量F，进刀的深度，在切削原理课程中称为切削加工三要素，如何正确选择这三个要素是金属切削原理课程的一个主要内容，我这里想尽可能简单地介绍一下选择这三个要素的基本原则：(一)切削速度（线速度、园周速度）V(米/分)要选择主轴每分钟转数，必须首先知道切削线速度V应该取多少。

V的选择：取决于刀具材料、工件材料、加工条件等。

刀具材料：硬质合金，V可以取得较高，一般可取100米/分以上，一般购置刀片时都提供了技术参数：加工什么材料时可选择多少大的线速度。

高速钢：V只能取得较低，一般不超过70米/分，多数情况下取20~30米/分以下。

陶瓷分几个大类,每个大类又分为若干小类,再按成分组分比例、添加物、金相结构、表面处理等，可分出无数具体牌号，加工对象又千变万化，很难在一个较小的范围给到楼主：大致的线速度可以认为在200～1200m/min的范围之内。

工件材料：硬度高，V取低；铸铁，V取低，刀具材料为硬质合金时可取70~80米/分；低碳钢，V可取100米/分以上，有色金属，V可取更高些（100~200米/分）.淬火钢、不锈钢，V应取低一些。

加工条件：粗加工，V取低一些；精加工，V取高些。

机床、工件、刀具的刚性系统差，V取低。

如果数控程序使用的S是每分钟主轴转数，那么应根据工件直径，及切削线速度V计算出S：S（主轴每分钟转数）=V（切削线速度）*1000/（3.1416*工件直径）如果数控程序使用了恒线速，那么S可直接使用切削线速度V（米/分）（二）进刀量（走刀量）F主要取决于工件加工表面粗糙度要求。

精加工时，表面要求高，走刀量取小：0.06~0.12mm/主轴每转。

粗加工时，可取大一些。

主要决定于刀具强度，一般可取0.3以上，刀具主后角较大时刀具强度差，进刀量不能太大。

注：在红色字体位置处，输入你们刀具或工件的实际直径，以及刀具齿数，即可自动计算出相关主轴转速和进给速度。

1.切削速度=3.14*直径*转速/1000;
2.每转进给量=每齿进给量*刀具齿数;
3.每分钏进给量=主轴转速*每转进给量
1000
Dn
V c π=
f
Z f *=
切削速度背吃刀量
每转进
给量
主轴转速
((((
))))
外圆
粗加
工
4010.240318.4713376外圆
精加
工
200.150.0841155.351872切槽
加工
200.0830212.3142251外圆
粗加
工
100 1.50.235909.9181074外圆
精加
工
1300.40.0550828.0254777切槽
加工
1000.0845707.7140835
外圆
粗加
工
150 1.50.2351364.877161外圆
精加
工
1500.40.05401194.267516
切槽加工1000.0845707.7140835
2.每转进给量=每齿进给量*刀具齿数;
3.每分钏进给量=主轴转速*每转进给量
车床切削参数计算参考
刀具材料高速钢
硬质合金钢加工
类型
工件直径
z
f
Z
n
nf
F*
*
=
=
z
f
Z
f*
=
;量
;量。

pcd数控刀具切削参数
摘要：
1.PCD 数控刀具切削参数的重要性
2.影响切削参数的因素
3.建议的切削参数
4.切削参数的调整方法
5.结论
正文：
PCD（聚晶金刚石）数控刀具切削参数在加工过程中起到关键作用，这些参数直接影响到加工效率和工件质量。

在选择切削参数时，需要综合考虑刀具材料、刀具形状、工件材料和加工环境等多种因素。

首先，切削速度是影响刀具磨损和工件表面质量的重要因素。

对于PCD 刀具，推荐采用较高的切削速度，一般在100-300m/min 之间。

进给速度也是影响加工效率的关键因素，合理的进给速度可以降低刀具磨损。

一般推荐采用较高的进给速度，如50-100mm/min。

其次，刀具的摆动角对于提高切削效率和刀具寿命也具有重要意义。

合理的摆动角有利于提高切削效率和刀具寿命。

推荐采用10-30°的摆动角，具体数值需根据刀具形状和工件材料调整。

此外，刀具的磨损补偿是保持切削性能的关键。

在加工过程中，刀具磨损是不可避免的。

磨损补偿是指在刀具磨损后，通过调整切削参数来保持切削性能。

推荐采用定期检测刀具磨损，并根据检测结果调整切削参数的方法。

最后，冷却液的选择和使用对于降低刀具磨损、提高加工效率和工件表面质量具有重要意义。

推荐采用含有机磨剂的冷却液，并根据实际加工情况调整冷却液的浓度和喷射压力。

总之，选择合适的PCD 数控刀具切削参数是提高加工效率和工件质量的关键。

数控车床切削加工三要素(2008-10-15 14:04:46)转载分类：CNC数控车床技术标签：杂谈不少数控车床的操作者，对车床的切削原理知道得很少，常常不知道如何正确选择主轴转速S、进刀量F，以及进刀的深度，希望这篇文章能对他们有所帮助。

主轴转速S、进刀量F，进刀的深度，在切削原理课程中称为切削加工三要素，如何正确选择这三个要素是金属切削原理课程的一个主要内容，我这里想尽可能简单地介绍一下选择这三个要素的基本原则：(一) 切削速度（线速度、园周速度）V(米/分)要选择主轴每分钟转数，必须首先知道切削线速度V应该取多少。

V的选择：取决于刀具材料、工件材料、加工条件等。

刀具材料：硬质合金，V可以取得较高，一般可取100米/分以上，一般购置刀片时都提供了技术参数：加工什么材料时可选择多少大的线速度。

高速钢：V只能取得较低，一般不超过70米/分，多数情况下取20~30米/分以下。

工件材料：硬度高，V取低；铸铁，V取低，刀具材料为硬质合金时可取70~80米/分；低碳钢，V可取100米/分以上，有色金属，V可取更高些（100~200米/分）.淬火钢、不锈钢，V应取低一些。

加工条件：粗加工，V取低一些；精加工，V取高些。

机床、工件、刀具的刚性系统差，V取低。

如果数控程序使用的S是每分钟主轴转数，那么应根据工件直径，及切削线速度V计算出S：S（主轴每分钟转数）=V（切削线速度）*1000/（3.1416*工件直径）如果数控程序使用了恒线速，那么S可直接使用切削线速度V（米/分）（二）进刀量（走刀量）F主要取决于工件加工表面粗糙度要求。

精加工时，表面要求高，走刀量取小：0.06~0.12mm/主轴每转。

粗加工时，可取大一些。

主要决定于刀具强度，一般可取0.3以上，刀具主后角较大时刀具强度差，进刀量不能太大。

另外还应考虑机床的功率，工件与刀具的刚性。

数控程序使用二种单位的进刀量：mm/分、mm/主轴每转，上面用的单位都是mm/主轴每转，如使用mm/分，可用公式转换：每分钟进刀量=每转进刀量*主轴每分钟转数（三）吃刀深度（切削深度）精加工时，一般可取0.5（半径值）以下。

卧式数控车床⼑具及切削参数选择卧式数控车床⼑具及切削参数选择⽬录⼀机卡车⼑的选⽤ (1)⼆孔加⼯⼑具的选⽤ (9)三切断和切槽⼑ (12)四螺纹车⼑ (13)五⼑具材料 (16)六⼑具⼚商 (17)七⼑具⼲涉图 (18)⼋⼑具允许的最⼤转动惯量 (19)数控车床⼑具系统⽐卧车复杂。

要求安装数量多，安装可靠，⾃动换⼑，装卸⽅便迅速还要求切削时间短以提⾼⽣产率。

因此普遍采⽤机卡车⼑。

机卡车⼑是把压制有合理的⼏何参数，在⼀定的切削⽤量范畴内保证卷屑，断屑并有⼏个⼑刃的⼑⽚，⽤机械卡固⽅式装卡在标准⼑体上的⼀种新型⼑具。

它避免了硬质合⾦⼑⽚在焊接中产⽣的种种不良后果，因此能充分发挥⼑⽚材料原有的切削性能，提⾼了车⼑的耐⽤度和切削加⼯的⽣产率．另外⼑体可重复使⽤，能节约⼤量制造⼑体的钢材．还便于使⼑具标准化和集中⽣产，同⼀型号⼑⽚的⼏何形状较⼀致切削效果稳定．有利于提⾼零件加⼯质量，简化了⼑具的管理⼯作．使⽤时，当⼑刃磨损后，只需松开卡紧机构将⼑⽚转⼀个⾓度，不必重磨，⼤⼤缩短了换⼑.磨⼑.装⼑的辅助时间，⽽且可以避免⼑⽚由于重磨⽽造成的缺陷．因此机卡车⼑也叫不重磨车⼑或可转位车⼑。

除不可避免的情况外，为⽤户选⽤的都应该是机卡车⼑。

⼀机卡车⼑的选⽤侧重外表⾯车⼑的选⽤。

内孔车⼑⼤体相同，其特殊性问题另做叙述。

ISO对外表⾯车⼑型号是如下表⽰的，它是国内外⼑具⼚商的统⼀标准。

选⼑⼯作也就是确定型号中的各项内容，按选⼑时考虑问题的⼤体顺序分叙如下：(⼀)⼑⽚形状的选择：外内表⾯车⼑⼑⽚形状关系车⼑类型,它取决于加⼯部位的形状，是选⼑的最重要内容。

它主要涉及⼑具的主偏⾓，⼑尖⾓和有效刃数等。

⼀般来讲⼑尖⾓愈⼤⼑尖强度愈⾼，应尽量采⽤。

但⼑尖⾓⼩⼲涉现象少，适⽤于复杂型⾯，开挖沟槽及下坡的型⾯。

⼑⽚形状甚多，某些⼚家列出⼗⼏种，本⼚实际只⽤过图1所⽰七种，也正是ISO规定的七种基本类型。

图1 图280°菱型⼑⽚C，⽬前是我⼚选⽤最多的。

数控车床粗糙度计算公式数控车床粗糙度计算公式今天讲一下关于车削的表面粗糙度的计算方式,只需要将切削参数代入即可计算出可能最高的"表面粗糙度"。

下面跟yjbys店铺一起来学习车削表面粗糙度的计算方式吧!车削表面粗糙度=每转进给的平方 *1000/刀尖R乘8以上计算方式是理论上的可能达到最坏的的效果,实际上因刀具品质、机床刚性精度、切削液、切削温度、切削速度、材料硬度等等原因，会将粗糙度提高或者降低的，如果你用上面的计算方式计算出来的粗糙度都不能满足想达到的效果，请先更改切削参数。

但进给一般和切深有着密切的关系，一般进给是切深的10%~20%之间，排削的效果是最好的切削深度，因为屑的宽度和厚度最合比例以上公式的各个参数我下面详细一项项解释一下对粗糙度的影响，如有不正请指点：1：进给--进给越大粗糙度越大，进给越大加工效率越高，刀具磨损越小，所以进给一般最后定，按照需要的粗糙度最后定出进给2：刀尖R--刀尖R越大，粗糙度越降低，但切削力会不断增大，对机床的刚性要求更高，对材料自身的刚性也要求越高。

建议一般切削钢件6150以下的车床不要使用R0.8以上的刀尖，而硬铝合金不要用R0.4以上的刀尖，否则车出的的真圆度、直线度等等形位公差都没办法保证了，就算能降低粗糙度也是枉然!3：切削时要计算设备功率，至于如何计算切削时所需要的功率(以电机KW的80%作为极限)，下一帖再说。

要注意的时，现在大部分的数控车床都是使用变频电机的，变频电机的特点是转速越高扭力越大，转速越低扭力越小，所以计算功率是请把变频电机的.KW除2比较保险。

而转速的高低又与切削时的线速度有密切关系，而传统的普车是用恒定转速/扭力的电机依靠机械变速来达到改变转速的效果，所以任何时候都是"100%最大扭力输出"，这点比变频电机好。

但当然如果你的主轴是由昂贵的恒定扭力伺服电机驱动，那是最完美的选择上面说得有点乱了，现在先举个例计算一下表面粗糙度：车削45号钢，切削速度150米，切深3mm，进给0.15，R尖R0.4，这是我很常用的中轻切削参数，基本上不是光洁度要求非常之高的工件一刀不分粗精切削直接车出表面，计算表面粗糙度等于0.15*0.15/0.4/8*1000=粗糙度 7.0(单位微米)。
