dsp大学期末考试试题及答案一、选择题（每题2分，共20分）1. DSP（数字信号处理）的全称是什么？A. Digital Signal ProcessingB. Digital Sound ProcessingC. Data Signal ProcessingD. Digital Storage Processing答案：A2. 在DSP系统中，以下哪个不是数字滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 线性滤波器答案：D3. 下列哪个算法不是用于数字信号处理的？A. FFT（快速傅里叶变换）B. DCT（离散余弦变换）C. JPEG（联合图像专家组）D. MDCT（修改离散余弦变换）答案：C4. 在DSP中，以下哪个是用于实现信号采样的设备？A. ADC（模数转换器）B. DAC（数模转换器）C. CPLD（复杂可编程逻辑器件）D. FPGA（现场可编程门阵列）答案：A5. 下列哪个参数不是描述数字信号的？A. 幅度B. 频率C. 相位D. 电阻答案：D6. 在DSP中，以下哪个指标用于衡量信号的频域特性？A. 幅度谱B. 相位谱C. 功率谱D. 所有选项答案：D7. 下列哪个选项不是DSP系统设计的关键考虑因素？A. 处理速度B. 内存容量C. 电源电压D. 信号带宽答案：C8. 在DSP编程中，以下哪个不是常用的编程语言？A. C语言B. C++语言C. MATLABD. VHDL答案：C9. 下列哪个不是DSP系统的应用领域？A. 音频处理B. 图像处理C. 无线通信D. 机械制造答案：D10. 在DSP系统中，以下哪个是用于实现信号放大的组件？A. 运算放大器B. 滤波器C. 调制器D. 编码器答案：A二、填空题（每题2分，共20分）1. DSP技术在______和______处理中具有广泛应用。

答案：数字信号；模拟信号2. 一个典型的DSP系统包括______、______和______。

dsp期末考试复习题dsp期末考试复习题数字信号处理问题无处不在，信息科学已渗透到所有现代自然科学和社会科学领域。

学生应熟练地掌握本课程所讲述的基本概念、基本理论和基本分析方法，并利用这些经典理论分析、解释和计算信号、系统及其相互之间约束关系的问题。

以下是dsp期末考试复习题，欢迎阅读。

一、填空题（每空2分，共20分）1、在C 语言和C55x 汇编语言的混合程序设计中，C 函数的参数和返回值传递到C55x 的寄存器中。

在函数“long func(int *p1, int i2, int i3, int i4)”中，*p1传递到 AR0 寄存器，i2传递到 T0 寄存器，i4传递到 AR1 寄存器，返回值由 AC0 寄存器传递。

2、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov #0x3，DPH ”使用的寻址方式是直接寻址模式，“mov *(#0x011234)，T2”使用的寻址方式是绝对寻址模式。

3、指令执行前AC0的值是0012345678，那么汇编语句“AND #0x7f，AC0”，执行之后，AC0的值是 0000000078 。

4、C55x 的链接器命令文件中，SECTIONS 命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。

MEMORY 命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。

二、简述题（共40分）1、根据你的理解，试列举 DSP 芯片的特点？（5分）答：哈佛结构；多总线结构；指令系统的'流水线操作；专用的硬件乘法器；特殊的DSP指令；快速的指令周期；丰富的外设2、TMS320C55x 芯片的总线结构有何特点，主要包括哪些总线？它们的功能是什么？（6分）答：TMS320C55x DSP采用先进的哈佛结构并具有十二组总线，其独立的程序总线和数据总线允许同时读取指令和操作数，实现高度的并行操作。

dsp期末考试试卷一、选择题（每题2分，共20分）1. 在数字信号处理中，离散傅里叶变换（DFT）的主要应用是什么？A. 信号的频谱分析B. 信号的时域分析C. 信号的压缩D. 信号的滤波2. 下列哪个算法不是用于数字滤波器设计？A. 窗函数法B. 巴特沃斯法C. 切比雪夫法D. 快速傅里叶变换法3. 在数字信号处理中，卷积运算通常用于实现哪种类型的滤波器？A. 线性时不变（LTI）滤波器B. 线性时变（LTV）滤波器C. 非线性时不变（NTI）滤波器D. 非线性时变（NTV）滤波器4. 采样定理指出，为了避免混叠现象，采样频率至少应为信号最高频率的多少倍？A. 1倍B. 2倍C. 3倍D. 4倍5. 在数字信号处理中，Z变换通常用于分析哪种类型的系统？A. 连续时间系统B. 离散时间系统C. 线性时不变系统D. 线性时变系统6. 下列哪个选项不是数字信号处理中的调制技术？A. 幅度调制（AM）B. 频率调制（FM）C. 相位调制（PM）D. 时间调制（TM）7. 在数字信号处理中，滤波器的频率响应通常用哪种图表示？A. 幅频图B. 相频图C. 群延时图D. 所有选项8. 离散余弦变换（DCT）通常用于哪种类型的信号处理？A. 语音信号B. 图像信号C. 音频信号D. 视频信号9. 在数字信号处理中，希尔伯特变换用于实现什么功能？A. 信号的滤波B. 信号的调制C. 信号的解调D. 信号的包络检测10. 下列哪个算法不是用于谱估计？A. 周期图法B. 协方差法C. 音乐法D. 快速傅里叶变换法二、填空题（每题2分，共20分）11. 数字信号处理中的奈奎斯特频率是信号最高频率的________倍。

12. 离散时间信号的傅里叶变换（DTFT）是连续的，而离散傅里叶变换（DFT）是________的。

13. 在数字信号处理中，窗函数用于________频谱泄漏。

14. 巴特沃斯滤波器的设计基于________多项式。

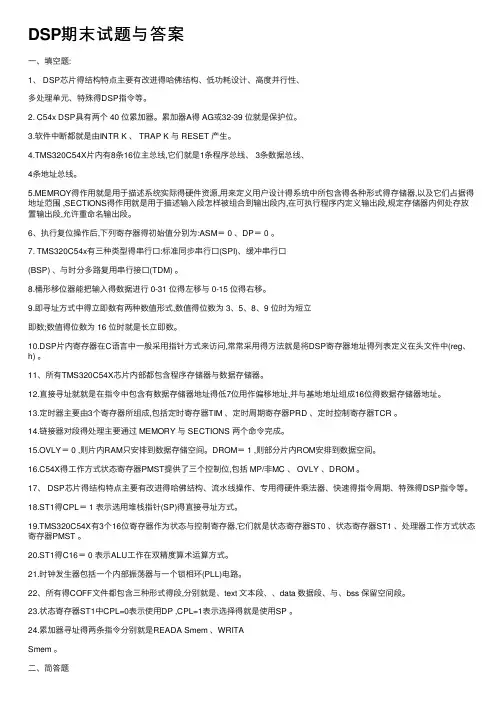

DSP期末试题与答案⼀、填空题:1、 DSP芯⽚得结构特点主要有改进得哈佛结构、低功耗设计、⾼度并⾏性、多处理单元、特殊得DSP指令等。

2. C54x DSP具有两个 40 位累加器。

累加器A得 AG或32-39 位就是保护位。

3.软件中断都就是由INTR K 、 TRAP K 与 RESET 产⽣。

4.TMS320C54X⽚内有8条16位主总线,它们就是1条程序总线、 3条数据总线、4条地址总线。

5.MEMROY得作⽤就是⽤于描述系统实际得硬件资源,⽤来定义⽤户设计得系统中所包含得各种形式得存储器,以及它们占据得地址范围 ,SECTIONS得作⽤就是⽤于描述输⼊段怎样被组合到输出段内,在可执⾏程序内定义输出段,规定存储器内何处存放置输出段,允许重命名输出段。

6、执⾏复位操作后,下列寄存器得初始值分别为:ASM＝ 0 、DP＝ 0 。

7. TMS320C54x有三种类型得串⾏⼝:标准同步串⾏⼝(SPI)、缓冲串⾏⼝(BSP) 、与时分多路复⽤串⾏接⼝(TDM) 。

8.桶形移位器能把输⼊得数据进⾏ 0-31 位得左移与 0-15 位得右移。

9.即寻址⽅式中得⽴即数有两种数值形式,数值得位数为 3、5、8、9 位时为短⽴即数;数值得位数为 16 位时就是长⽴即数。

10.DSP⽚内寄存器在C语⾔中⼀般采⽤指针⽅式来访问,常常采⽤得⽅法就是将DSP寄存器地址得列表定义在头⽂件中(reg、h) 。

11、所有TMS320C54X芯⽚内部都包含程序存储器与数据存储器。

12.直接寻址就就是在指令中包含有数据存储器地址得低7位⽤作偏移地址,并与基地地址组成16位得数据存储器地址。

13.定时器主要由3个寄存器所组成,包括定时寄存器TIM 、定时周期寄存器PRD 、定时控制寄存器TCR 。

14.链接器对段得处理主要通过 MEMORY 与 SECTIONS 两个命令完成。

15.OVLY＝ 0 ,则⽚内RAM只安排到数据存储空间。

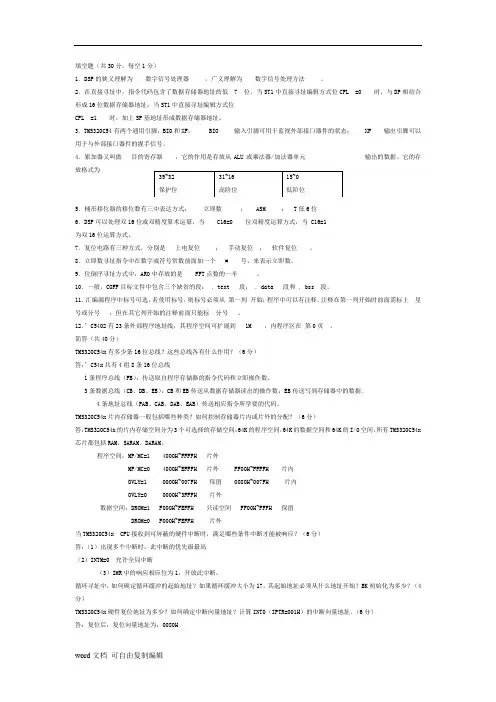

填空题（共30分，每空1分）1．DSP的狭义理解为数字信号处理器，广义理解为数字信号处理方法。

2．在直接寻址中，指令代码包含了数据存储器地址的低 7 位。

当ST1中直接寻址编辑方式位CPL =0 时，与DP相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP基地址形成数据存储器地址。

3．TMS320C54有两个通用引脚，BIO和XF， BIO 输入引脚可用于监视外部接口器件的状态； XF 输出引脚可以用于与外部接口器件的握手信号。

4．累加器又叫做目的寄存器，它的作用是存放从ALU或乘法器/加法器单元输出的数据。

它的存放格式为Array5．桶形移位器的移位数有三中表达方式：立即数； ASM ； T低6位6．DSP可以处理双16位或双精度算术运算，当 C16=0 位双精度运算方式，当 C16=1为双16位运算方式。

7．复位电路有三种方式，分别是上电复位；手动复位；软件复位。

8．立即数寻址指令中在数字或符号常数前面加一个 # 号，来表示立即数。

9．位倒序寻址方式中，AR0中存放的是 FFT点数的一半。

10．一般，COFF目标文件中包含三个缺省的段：．text 段；．data 段和．bss 段。

11．汇编源程序中标号可选，若使用标号，则标号必须从第一列开始；程序中可以有注释，注释在第一列开始时前面需标上星号或分号，但在其它列开始的注释前面只能标分号。

12．’C5402有23条外部程序地址线，其程序空间可扩展到 1M ，内程序区在第0页。

简答（共40分）TMS320C54x有多少条16位总线？这些总线各有什么作用？（6分）答：’C54x共有4组8条16位总线1条程序总线（PB）：传送取自程序存储器的指令代码和立即操作数。

3条数据总线（CB、DB、EB）：CB和EB传送从数据存储器读出的操作数；EB传送写到存储器中的数据。

4条地址总线（PAB、CAB、DAB、EAB）传送相应指令所学要的代码。

dsp技术及应用期末考试题及答案一、选择题（每题2分，共20分）1. 数字信号处理（DSP）技术主要应用于以下哪个领域？A. 计算机编程B. 通信系统C. 机械制造D. 农业科学答案：B2. 下列哪个不是数字信号处理的基本步骤？A. 采样B. 量化C. 编码D. 滤波答案：C3. 在数字滤波器设计中，低通滤波器的截止频率通常定义为：A. 滤波器的中心频率B. 滤波器的带宽C. 滤波器的半功率点D. 滤波器的增益答案：C4. 数字信号处理中，傅里叶变换的主要作用是将信号从哪个域转换到哪个域？A. 时域到频域B. 频域到时域C. 空间域到时间域D. 时间域到空间域答案：A5. 下列哪个算法不是用于数字信号处理中的快速傅里叶变换（FFT）？A. Cooley-Tukey算法B. Rader算法C. 快速卷积算法D. 快速排序算法答案：D二、填空题（每空2分，共20分）6. 数字信号处理中，_______ 是指信号在时间上是离散的。

答案：采样7. 在数字信号处理中，_______ 是指信号在幅度上是离散的。

答案：量化8. 一个数字滤波器的阶数是指滤波器中延迟元素的_______。

答案：数量9. 数字信号处理中的窗函数用于_______ 信号，以减少频谱泄露。

答案：截断10. 快速傅里叶变换（FFT）是一种高效的算法，用于计算_______。

答案：离散傅里叶变换（DFT）三、简答题（每题10分，共30分）11. 简述数字信号处理中采样定理的重要性及其内容。

答案：采样定理是数字信号处理中的基本理论，它规定了在不失真地恢复模拟信号的条件下，采样频率应大于信号最高频率的两倍。

这一定理对于信号的数字化和信号的重建至关重要。

12. 解释什么是数字滤波器，并简述其分类。

答案：数字滤波器是一种对数字信号进行滤波处理的系统，它可以通过软件实现，也可以通过硬件实现。

数字滤波器主要分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器，它们分别用于通过或阻止信号的特定频率成分。

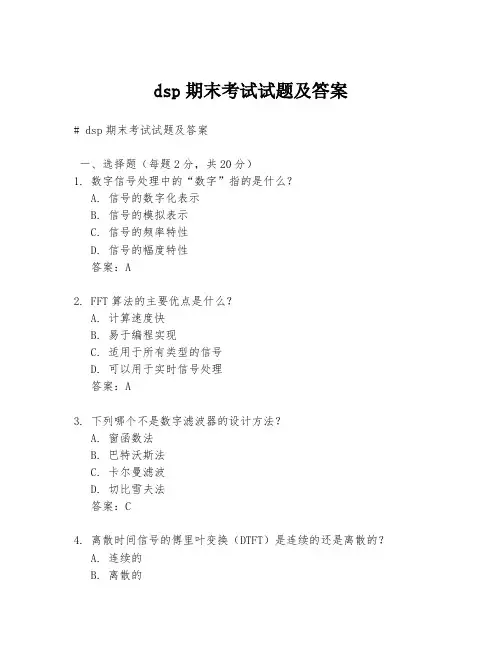

dsp期末考试试题及答案# dsp期末考试试题及答案一、选择题（每题2分，共20分）1. 数字信号处理中的“数字”指的是什么？A. 信号的数字化表示B. 信号的模拟表示C. 信号的频率特性D. 信号的幅度特性答案：A2. FFT算法的主要优点是什么？A. 计算速度快B. 易于编程实现C. 适用于所有类型的信号D. 可以用于实时信号处理答案：A3. 下列哪个不是数字滤波器的设计方法？A. 窗函数法B. 巴特沃斯法C. 卡尔曼滤波D. 切比雪夫法答案：C4. 离散时间信号的傅里叶变换（DTFT）是连续的还是离散的？A. 连续的B. 离散的C. 既连续又离散D. 都不是答案：A5. 采样定理指出，采样频率至少应该是信号最高频率的多少倍？A. 1倍B. 2倍C. 3倍D. 4倍答案：B...（此处省略其他选择题，共10题）二、简答题（每题10分，共20分）1. 解释什么是离散傅里叶变换（DFT）以及它与连续傅里叶变换（FT）的区别。

答案：离散傅里叶变换（DFT）是一种将离散时间信号转换为频域表示的方法。

它是一种离散的变换，意味着输入和输出都是离散的。

DFT通常用于数字信号处理中，可以计算出信号在各个频率上的幅度和相位。

与DFT不同，连续傅里叶变换（FT）是将连续时间信号转换为连续的频域表示，它适用于模拟信号处理。

2. 简述数字滤波器的基本概念及其分类。

答案：数字滤波器是一种对数字信号进行处理的系统，它允许某些频率的信号通过，同时抑制或减少其他频率的信号。

数字滤波器可以根据它们的频率响应特性进行分类，主要分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

每种类型的滤波器都设计用于处理特定频率范围内的信号。

三、计算题（每题15分，共30分）1. 给定一个离散时间信号 x[n] = {1, 2, 3, 4}，计算其DFT X[k]。

答案：X[k] = DFT{x[n]} = Σ_{n=0}^{N-1} x[n] * e^(-j * 2π * k * n / N)其中，N=4，计算得到 X[k] 的值。

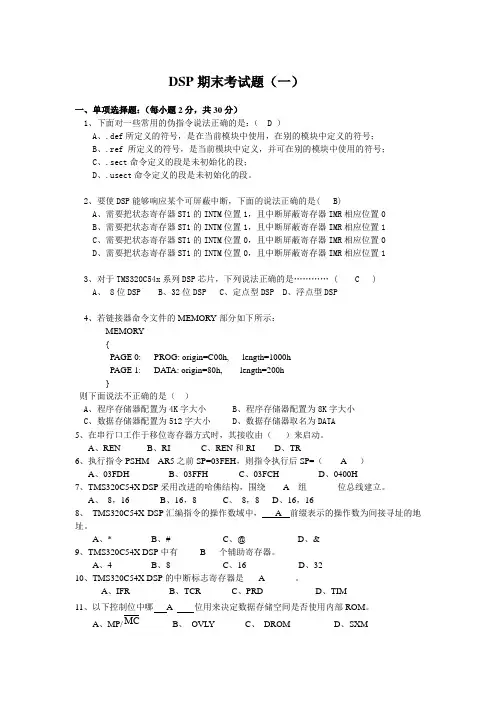

DSP期末考试题（一）一、单项选择题：（每小题2分，共30分）1、下面对一些常用的伪指令说法正确的是：（ D ）A、.def所定义的符号，是在当前模块中使用，在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。

2、要使DSP能够响应某个可屏蔽中断，下面的说法正确的是( B)A、需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置0B、需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置1C、需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置0D、需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置13、对于TMS320C54x系列DSP芯片，下列说法正确的是………… ( C )A、 8位DSPB、32位DSPC、定点型DSPD、浮点型DSP4、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA5、在串行口工作于移位寄存器方式时，其接收由（）来启动。

A、RENB、RIC、REN和RID、TR6、执行指令PSHM AR5之前SP=03FEH，则指令执行后SP=（ A ）A、03FDHB、03FFHC、03FCHD、0400H7、TMS320C54X DSP采用改进的哈佛结构，围绕____A__组_______位总线建立。

A、8，16B、16，8C、8，8D、16，168、TMS320C54X DSP汇编指令的操作数域中， A 前缀表示的操作数为间接寻址的地址。

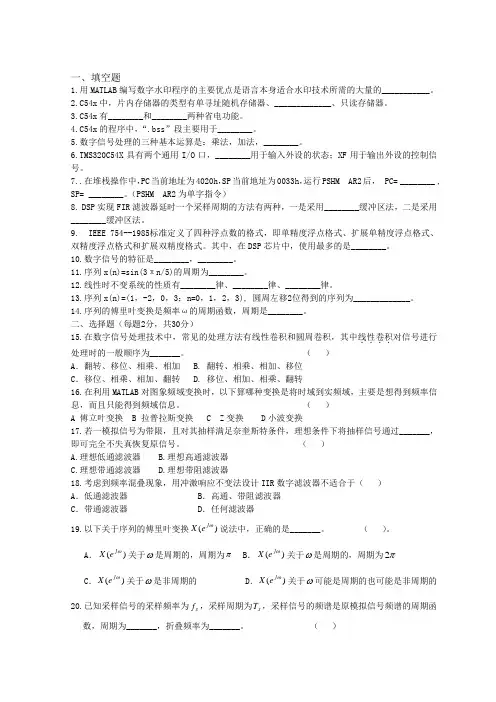

一、填空题1.用MATLAB 编写数字水印程序的主要优点是语言本身适合水印技术所需的大量的___________。

2.C54x 中，片内存储器的类型有单寻址随机存储器、_____________、只读存储器。

3.C54x 有________和________两种省电功能。

4.C54x 的程序中，“.bss ”段主要用于________。

5.数字信号处理的三种基本运算是：乘法，加法，________。

6.TMS320C54X 具有两个通用I/O 口，________用于输入外设的状态；XF 用于输出外设的控制信号。

7..在堆栈操作中，PC 当前地址为4020h ，SP 当前地址为0033h ，运行PSHM AR2后， PC= ________ ,SP= ________。

（PSHM AR2为单字指令）8. DSP 实现FIR 滤波器延时一个采样周期的方法有两种，一是采用________缓冲区法，二是采用________缓冲区法。

9. IEEE 754--1985标准定义了四种浮点数的格式，即单精度浮点格式、扩展单精度浮点格式、双精度浮点格式和扩展双精度格式。

其中，在DSP 芯片中，使用最多的是________。

10.数字信号的特征是________，________。

11.序列x(n)=sin(3πn/5)的周期为________。

12.线性时不变系统的性质有________律、________律、________律。

13.序列x(n)=(1，-2，0，3；n=0，1，2，3), 圆周左移2位得到的序列为_____________。

14.序列的傅里叶变换是频率ω的周期函数，周期是________。

二、选择题（每题2分，共30分）15.在数字信号处理技术中，常见的处理方法有线性卷积和圆周卷积，其中线性卷．．．积．对信号进行处理时的一般顺序为_______。

（ ）A ．翻转、移位、相乘、相加 B. 翻转、相乘、相加、移位C ．移位、相乘、相加、翻转 D. 移位、相加、相乘、翻转16.在利用MATLAB 对图象频域变换时，以下算哪种变换是将时域到实频域，主要是想得到频率信息，而且只能得到频域信息。

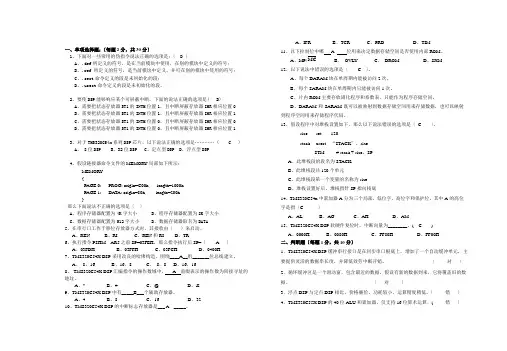

一、单项选择题：〔每题2分，共30分〕1、下面对一些常用的伪指令说法正确的选项是：〔 D 〕A、.def所定义的符号，是在当前模块中使用，在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。

2、要使DSP能够响应某个可屏蔽中断，下面的说法正确的选项是( B)A、需要把状态存放器ST1的INTM位置1，且中断屏蔽存放器IMR相应位置0B、需要把状态存放器ST1的INTM位置1，且中断屏蔽存放器IMR相应位置1C、需要把状态存放器ST1的INTM位置0，且中断屏蔽存放器IMR相应位置0D、需要把状态存放器ST1的INTM位置0，且中断屏蔽存放器IMR相应位置13、对于TMS320C54x系列DSP芯片，以下说法正确的选项是………… ( C )A、 8位DSPB、32位DSPC、定点型DSPD、浮点型DSP4、假设链接器命令文件的MEMORY局部如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}那么下面说法不正确的选项是〔〕A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA5、在串行口工作于移位存放器方式时，其接收由〔〕来启动。

A、RENB、RIC、REN和RID、TR6、执行指令PSHM AR5之前SP=03FEH，那么指令执行后SP=〔 A 〕A、03FDHB、03FFHC、03FCHD、0400H7、TMS320C54X DSP采用改良的哈佛构造，围绕____A__组_______位总线建立。

A、8，16B、16，8C、8，8D、16，168、TMS320C54X DSP汇编指令的操作数域中， A 前缀表示的操作数为间接寻址的地址。

dsp期末考试试题及其答案### DSP期末考试试题及其答案#### 一、选择题（每题2分，共20分）1. 在数字信号处理中，DFT（离散傅里叶变换）的主要作用是什么？A. 信号调制B. 信号解调C. 信号滤波D. 频域分析2. 下列哪个不是FIR（有限脉冲响应）滤波器的特点？A. 线性相位B. 无限脉冲响应C. 易于设计D. 稳定的频率响应3. 以下哪个算法是用于快速傅里叶变换的？A. 快速卷积算法B. 快速傅里叶变换（FFT）C. 快速沃尔什变换D. 快速余弦变换4. 在数字滤波器设计中，哪种类型的滤波器可以保证无振铃效应？A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 汉明滤波器D. 理想滤波器5. 下列哪个是数字信号处理中的基本概念？A. 采样B. 量化C. 编码D. 所有选项都是#### 二、简答题（每题10分，共30分）1. 解释什么是窗函数，它在信号处理中的作用是什么？2. 描述IIR（无限脉冲响应）滤波器和FIR滤波器的主要区别。

3. 什么是混叠现象？如何避免它？#### 三、计算题（每题25分，共50分）1. 给定一个离散时间信号 \( x[n] = \{2, 4, 6, 8\} \)，请计算其DFT，并说明其频域特性。

2. 设计一个FIR滤波器，其脉冲响应为 \( h[n] = \{1, 2, 3, 4\} \)，计算其频率响应，并讨论其滤波特性。

#### 四、分析题（共30分）1. 描述数字信号处理中的去噪技术，并举例说明其在实际应用中的重要性。

#### 参考答案#### 一、选择题1. D2. B3. B4. D5. D#### 二、简答题1. 窗函数是一种在频域中对信号进行加权的技术，它的作用是减少信号的频谱泄漏，提高频谱分析的分辨率。

2. IIR滤波器具有反馈路径，其脉冲响应是无限的，而FIR滤波器没有反馈路径，其脉冲响应是有限的。

3. 混叠现象发生在信号采样频率低于奈奎斯特频率时，可以通过增加采样频率或使用抗混叠滤波器来避免。

dsp期末复习题DSP期末复习题一、选择题1. 数字信号处理（DSP）的核心是：A. 模拟信号处理B. 模拟到数字的转换C. 数字到模拟的转换D. 数字信号的数学处理2. 下列哪个不是DSP系统的基本组成部分？A. A/D转换器B. DSP处理器C. D/A转换器D. 电源3. 在DSP中，FIR滤波器和IIR滤波器的主要区别在于：A. 滤波器的阶数B. 滤波器的类型C. 滤波器的系数D. 滤波器的反馈结构4. 下面哪个算法不是用于数字滤波器设计的？A. 窗函数法B. 频率采样法C. 快速傅里叶变换（FFT）D. 帕克-维纳（Parks-McClellan）算法5. FFT算法的主要优点是：A. 计算复杂度低B. 实现简单C. 适用于所有类型的信号D. 可以实时处理信号二、简答题1. 解释数字信号处理中的“过采样”和“欠采样”概念，并简述它们在实际应用中的意义。

2. 描述FIR滤波器和IIR滤波器的设计方法及其主要区别。

3. 简述快速傅里叶变换（FFT）的基本原理，并说明它在数字信号处理中的重要性。

4. 阐述数字信号处理在现代通信系统中的应用。

三、计算题1. 给定一个信号x[n] = {1, 2, 3, 4, 5, 6}，求其DFT X[k]。

2. 设计一个FIR滤波器，其脉冲响应满足h[n] = {1, 0.5, 0.25}，求其频率响应H(ω)。

3. 利用帕克-维纳算法设计一个带通滤波器，其通带频率为[0.2π, 0.4π]，阻带频率为[0.1π, 0.15π]和[0.45π,0.5π]，要求最小阶数。

四、论述题1. 论述数字信号处理在音频处理领域的应用，并举例说明。

2. 讨论数字信号处理技术在图像处理中的应用，以及它如何改善图像质量。

五、综合应用题1. 假设你正在开发一个实时音频处理系统，描述你将如何使用DSP技术来实现噪声抑制和回声消除。

2. 设计一个用于视频压缩的DSP算法，简述其基本原理，并讨论可能遇到的挑战。

一、填空题:1、 DSP芯片得结构特点主要有改进得哈佛结构、低功耗设计、高度并行性、多处理单元、特殊得DSP指令等。

2. C54x DSP具有两个 40 位累加器。

累加器A得 AG或32-39 位就是保护位。

3.软件中断都就是由INTR K 、 TRAP K 与 RESET 产生。

4.TMS320C54X片内有8条16位主总线,它们就是1条程序总线、 3条数据总线、4条地址总线。

5.MEMROY得作用就是用于描述系统实际得硬件资源,用来定义用户设计得系统中所包含得各种形式得存储器,以及它们占据得地址范围 ,SECTIONS得作用就是用于描述输入段怎样被组合到输出段内,在可执行程序内定义输出段,规定存储器内何处存放置输出段,允许重命名输出段。

6、执行复位操作后,下列寄存器得初始值分别为:ASM＝ 0 、DP＝ 0 。

7. TMS320C54x有三种类型得串行口:标准同步串行口(SPI)、缓冲串行口(BSP) 、与时分多路复用串行接口(TDM) 。

8.桶形移位器能把输入得数据进行 0-31 位得左移与 0-15 位得右移。

9.即寻址方式中得立即数有两种数值形式,数值得位数为 3、5、8、9 位时为短立即数;数值得位数为 16 位时就是长立即数。

10.DSP片内寄存器在C语言中一般采用指针方式来访问,常常采用得方法就是将DSP寄存器地址得列表定义在头文件中(reg、h) 。

11、所有TMS320C54X芯片内部都包含程序存储器与数据存储器。

12.直接寻址就就是在指令中包含有数据存储器地址得低7位用作偏移地址,并与基地地址组成16位得数据存储器地址。

13.定时器主要由3个寄存器所组成,包括定时寄存器TIM 、定时周期寄存器PRD 、定时控制寄存器TCR 。

14.链接器对段得处理主要通过 MEMORY 与 SECTIONS 两个命令完成。

15.OVLY＝ 0 ,则片内RAM只安排到数据存储空间。

DROM＝ 1 ,则部分片内ROM安排到数据空间。

一、填空题（每空2分，共20分）1、在C语言和C55x汇编语言的混合程序设计中，C函数的参数和返回值传递到C55x的寄存器中。

在函数“long func(int *p1, int i2, int i3, int i4)”中，*p1传递到AR0寄存器，i2传递到T0寄存器，i4传递到AR1寄存器，返回值由AC0寄存器传递。

2、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov #0x3，DPH”使用的寻址方式是直接寻址模式，“mov *(#0x011234)，T2”使用的寻址方式是绝对寻址模式。

3、指令执行前AC0的值是0012345678，那么汇编语句“AND #0x7f， AC0”，执行之后，AC0的值是0000000078。

4、C55x 的链接器命令文件中，SECTIONS命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。

MEMORY命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。

二、简述题（共40分）1、根据你的理解，试列举 DSP 芯片的特点？（5分）答：哈佛结构；多总线结构；指令系统的流水线操作；专用的硬件乘法器；特殊的DSP 指令；快速的指令周期；丰富的外设2、TMS320C55x 芯片的总线结构有何特点，主要包括哪些总线？它们的功能是什么？（6分）答：TMS320C55x DSP采用先进的哈佛结构并具有十二组总线，其独立的程序总线和数据总线允许同时读取指令和操作数，实现高度的并行操作。

采用各自分开的数据总线分别用于读数据和写数据，允许CPU在同一个机器周期内进行两次读操作数和一次写操作数。

独立的程序总线和数据总线允许CPU同时访问程序指令和数据。

包括12条总线，分别是：PAB和PB、BAB和BB、CAB和CB、DAB和DB、EAB和EB、FAB和FB。

3、DSP 为了降低功耗采取了哪些措施？（6分）答：双电压供电；多种工作模式4、TMS320C55x 的总存储空间为多少？可分为哪 3 类，它们的大小是多少？存储器空间的各自作用是什么？（6分）答：程序空间16M Byte；I/O空间64K Words；数据空间8M Words5、TMS320C55x有哪些寻址方式，它们是如何寻址的？试为每种寻址方式列举一条指令（6分）答：直接寻址模式，mov ＃K16，DP；间接寻址模式，mov *AR0，AC0；绝对寻址模式，mov *(#0x011234)，T2；MMR寻址模式，mov *abs16(＃AR2), T2；寄存器位寻址模式，btstp @30, AC1；圆形寻址模式。

DSP技术期末考试试题__________班姓名___________ 学号_______________（请考生注意：本试卷共 5 页，8道大题）TMS320C54X系列，所有答案均以54系列为主，特此声明）一、单项选择题：(每小题2分，总计20分)1、以下各项哪项不属于DSP芯片的主要特点答：（B ）（A）哈佛结构（B）事务型处理器（C）指令系统的流水线操作（D）多总线结构2、哈佛结构与冯.诺依曼结构的区别在于答：（A ）（A）不止一条数据总线（B）多个存储器（C）允许流水线操作（D）专用的硬件乘法器3、TMS320C54x的中央处理器由以下哪项组成答：（A ）（A）运算部件和控制部件（B）算术逻辑单元和累加器（C）累加器和乘法器（D）ST1和STO4、以下各项哪项不属于选择DSP 芯片时考虑的因素答：（D ）（A）运算速度（B）精度和动态范围（C）价格（D）外观5、C54x通过3个状态位，可以很方便地“使能”和“禁止”片内存储器在程序和数据空间中的映射。

如果使片内ROM可以映射到数据空间，则应选择以下哪个作为设定答：（D ）（A）MP/MC=1 （B） OVLY=1 （C） DROM=0 （D） DROM=16、若使CPL=1,DP=1,SP=0100H,执行直接寻址语句：ADD 30H,A 后，则得到16位的数据存储器实际地址为：答：（ B ）（A）00B0H（B）0130H（C）0031H（D）0030H7、双数据存储器操作数间接寻址所用辅助寄存器只能是以下哪项答：（C ）（A）AR0 AR1 AR2 AR3 （B）AR1 AR2 AR3 AR4（C）AR2 AR3 AR4 AR5 （D）AR0 AR1 AR6 AR78、以下段定义伪指令中哪个属于未初始化段：答：（C ）（A）.text （B）.data（C）.usect（D）.sect9、DSP中C语言设计具有兼容性和可移植的优点, C代码的程序入口地址符号为答：（A ）（Ａ）_c_int00 （B）start（C）reset （D）_c_int10、在CCS中编译C程序时，必须将运行时间支持库文件添加到工程中，该文件名为：答：（B ）（Ａ）rts.src （Ｂ）rts.lib（Ｃ）rtdx.lib （D）rtdx.h二、填空题：(总计15分) 1．DSP应用系统的设计流程包括4个步骤：算法模拟阶段、____器件选型_______、_____ 软硬件设计____、____调试________.2．TI的三大主力DSP产品系列为： TMS320C2000 、 TMS320C5000 、 TMS320C6000。

试卷1一．填空题（本题总分12分，每空1分）1．TMS320VC5402型DSP的内部采用条位的多总线结构。

2．TMS329VC5402型DSP有个辅助工作寄存器。

3．在链接器命令文件中，PAGE １通常指________存储空间。

4．TI公司DSP处理器的软件开发环境是__________________。

5．直接寻址中从页指针的位置可以偏移寻址个单元。

6．TMS320C54x系列DSP处理器上电复位后，程序从指定存储地址________单元开始工作。

7．MS320C54X DSP主机接口HPI是________位并行口。

8.TMS320VC5402型DSP处理器的内核供电电压________伏。

9. C54x系列DSP上电复位后的工作频率是由片外3个管脚；；来决定的。

二．判断题（本题总分10分，每小题1分，正确打“√”，错误打“×”）1．DSP 处理器TMS320VC5402的供电电压为5V。

（）2．TMS320VC5402型DSP内部有8K字的ROM，用于存放自举引导程序、u律和A律扩展表、sin函数表以及中断向量表。

（）3．MEMORY伪指令用来指定链接器将输入段组合成输出段方式，以及输出段在存储器中的位置。

（）4. DSP的流水线冲突产生的原因是由于DSP运行速度还不够快。

（）5．DSP和MCU属于软件可编程微处理器，用软件实现数据处理；而不带CPU软核的FPGA属于硬件可编程器件，用硬件实现数据处理。

（）6. C54x系列DSP的CPU寄存器及片内外设寄存器映射在数据存储空间的0000h-0080h 中。

（）7. TMS320C54X 系列DSP可以通过设置OVLY位实现数据存储空间和程序存储空间共享片内ROM。

（）8. TMS320VC5402型DSP汇编指令READA的寻址范围为64K字。

（）9. 在TMS320VC5402型DSP所有中断向量中，只有硬件复位向量不能被重定位，即硬件复位向量总是指向程序空间的0FF80H位置。

一、填空题：1. DSP芯片的结构特点主要有改进的哈佛结构、流水线操作、专用的硬件乘法器、快速的指令周期、低功耗设计、高并行度、多处理单元、特殊的DSP指令等。

2． C54x DSP具有两个 40 位累加器。

累加器A的 AG或32-39 位是保护位。

3．软件中断都是由 INTR K 、 TRAP K 和 RESET 产生。

4． TMS320C54X片内有8条16位主总线，它们是 1条程序总线、 3条数据总线、4条地址总线。

5． MEMROY的作用是用于描述系统实际的硬件资源，用来定义用户设计的系统中所包含的各种形式的存储器，以及它们占据的地址范围，SECTIONS的作用是用于描述输入段怎样被组合到输出段内，在可执行程序内定义输出段，规定存储器内何处存放置输出段，允许重命名输出段。

6. 执行复位操作后，下列寄存器的初始值分别为：ASM＝ 0 、DP＝ 0 。

7. TMS320C54x有三种类型的串行口：标准同步串行口(SPI) 、缓冲串行口（BSP）、和时分多路复用串行接口（TDM）。

8. 桶形移位器能把输入的数据进行 0-31 位的左移和 0-15 位的右移。

9. 即寻址方式中的立即数有两种数值形式，数值的位数为 3、5、8、9 位时为短立即数；数值的位数为 16 位时是长立即数。

10. DSP片内寄存器在C语言中一般采用指针方式来访问，常常采用的方法是将DSP寄存器地址的列表定义在头文件中（reg.h）。

11. 所有TMS320C54X芯片内部都包含程序存储器和数据存储器。

12. 直接寻址就是在指令中包含有数据存储器地址的低7位用作偏移地址，并与基地址组成 16位的数据存储器地址。

13. 定时器主要由3个寄存器所组成，包括定时寄存器TIM 、定时周期寄存器PRD 、定时控制寄存器TCR 。

14．链接器对段的处理主要通过 MEMORY 和 SECTIONS 两个命令完成。

15．OVLY＝ 0 ，则片内RAM只安排到数据存储空间。
