DSP考试题全解
- 格式：pdf
- 大小：54.40 KB
- 文档页数：5
下载文档原格式
合集下载
dspC55x期末考试试题及答案
dspC55x期末考试试题及答案一、选择题（每题5分，共20分）1. 下列哪项不是DSP C55x处理器的特点？A. 支持多种寻址模式B. 支持浮点运算C. 支持流水线操作D. 支持多通道DMA传输答案：B2. DSP C55x处理器的指令周期通常是多少？A. 1个时钟周期B. 2个时钟周期C. 3个时钟周期D. 4个时钟周期答案：B3. 在DSP C55x中，以下哪个寄存器用于存储中断向量表的地址？A. IEPB. IFRC. IERD. IVP答案：D4. DSP C55x处理器的内存映射中，以下哪个区域用于存储程序代码？A. DATA RAMB. PROGRAM RAMC. I/O空间D. CACHE答案：B二、填空题（每题5分，共20分）1. DSP C55x处理器的______位宽的存储器可以支持高达______ MB/s 的数据传输率。
答案：16，8002. 在DSP C55x处理器中，______指令用于实现循环移位操作。
答案：RPTB3. DSP C55x处理器的______位宽的乘法器可以提供高达______ GFLOPS的计算能力。
答案：32，14. 在DSP C55x处理器中，______指令用于实现绝对值运算。
答案：ABS三、简答题（每题10分，共20分）1. 简述DSP C55x处理器的中断系统是如何工作的？答案：DSP C55x处理器的中断系统通过中断向量表来管理中断请求。
当中断发生时，处理器会将当前的程序计数器（PC）保存到一个寄存器中，然后跳转到中断向量表中指定的中断服务程序的地址。
中断服务程序执行完毕后，处理器会从保存的程序计数器地址继续执行原来的程序。
2. 描述DSP C55x处理器的流水线结构及其优势。
答案：DSP C55x处理器采用了多级流水线结构，每个指令周期可以完成多个操作。
这种流水线结构的优势在于可以提高指令的执行速度，使得处理器能够在一个时钟周期内完成多个指令的处理，从而提高了整体的处理效率。
dsp大学期末考试试题及答案
dsp大学期末考试试题及答案一、选择题（每题2分，共20分）1. DSP（数字信号处理）的全称是什么？A. Digital Signal ProcessingB. Digital Sound ProcessingC. Data Signal ProcessingD. Digital Storage Processing答案：A2. 在DSP系统中，以下哪个不是数字滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 线性滤波器答案：D3. 下列哪个算法不是用于数字信号处理的？A. FFT（快速傅里叶变换）B. DCT（离散余弦变换）C. JPEG（联合图像专家组）D. MDCT（修改离散余弦变换）答案：C4. 在DSP中，以下哪个是用于实现信号采样的设备？A. ADC（模数转换器）B. DAC（数模转换器）C. CPLD（复杂可编程逻辑器件）D. FPGA（现场可编程门阵列）答案：A5. 下列哪个参数不是描述数字信号的？A. 幅度B. 频率C. 相位D. 电阻答案：D6. 在DSP中，以下哪个指标用于衡量信号的频域特性？A. 幅度谱B. 相位谱C. 功率谱D. 所有选项答案：D7. 下列哪个选项不是DSP系统设计的关键考虑因素？A. 处理速度B. 内存容量C. 电源电压D. 信号带宽答案：C8. 在DSP编程中，以下哪个不是常用的编程语言？A. C语言B. C++语言C. MATLABD. VHDL答案：C9. 下列哪个不是DSP系统的应用领域？A. 音频处理B. 图像处理C. 无线通信D. 机械制造答案：D10. 在DSP系统中，以下哪个是用于实现信号放大的组件？A. 运算放大器B. 滤波器C. 调制器D. 编码器答案：A二、填空题（每题2分，共20分）1. DSP技术在______和______处理中具有广泛应用。
答案：数字信号；模拟信号2. 一个典型的DSP系统包括______、______和______。

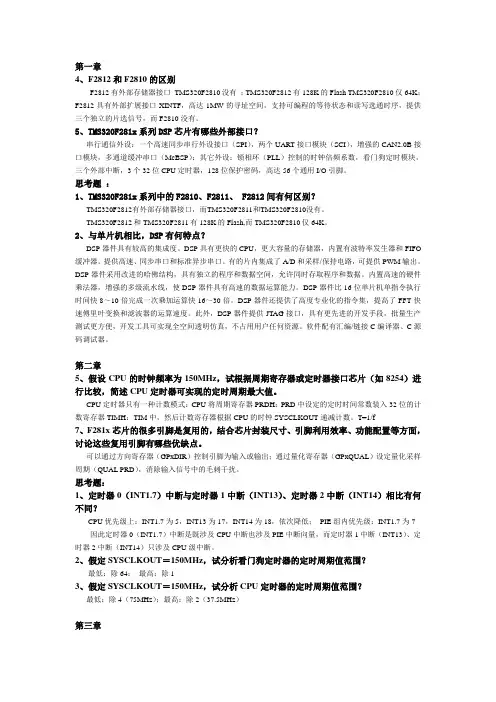

DSP考试题全解
第一章4、F2812和F2810的区别F2812有外部存储器接口TMS320F2810没有；TMS320F2812有128K的Flash TMS320F2810仅64K；F2812具有外部扩展接口XINTF，高达1MW的寻址空间，支持可编程的等待状态和读写选通时序，提供三个独立的片选信号，而F2810没有。
5、TMS320F281x系列DSP芯片有哪些外部接口？串行通信外设：一个高速同步串行外设接口（SPI），两个UART接口模块（SCI），增强的CAN2.0B接口模块，多通道缓冲串口（McBSP）；其它外设：锁相环（PLL）控制的时钟倍频系数，看门狗定时模块，三个外部中断，3个32位CPU定时器，128位保护密码，高达56个通用I/O引脚。
思考题：1、TMS320F281x系列中的F2810、F2811、 F2812间有何区别？TMS320F2812有外部存储器接口，而TMS320F2811和TMS320F2810没有。
TMS320F2812和TMS320F2811有128K的Flash,而TMS320F2810仅64K。
2、与单片机相比，DSP有何特点？DSP器件具有较高的集成度。
DSP具有更快的CPU，更大容量的存储器，内置有波特率发生器和FIFO 缓冲器。
提供高速、同步串口和标准异步串口。
有的片内集成了A/D和采样/保持电路，可提供PWM输出。
DSP器件采用改进的哈佛结构，具有独立的程序和数据空间，允许同时存取程序和数据。
内置高速的硬件乘法器，增强的多级流水线，使DSP器件具有高速的数据运算能力。
DSP器件比16位单片机单指令执行时间快8～10倍完成一次乘加运算快16～30倍。
DSP器件还提供了高度专业化的指令集，提高了FFT快速傅里叶变换和滤波器的运算速度。
此外，DSP器件提供JTAG接口，具有更先进的开发手段，批量生产测试更方便，开发工具可实现全空间透明仿真，不占用用户任何资源。
软件配有汇编/链接C编译器、C源码调试器。
dsp技术及应用期末考试题及答案
dsp技术及应用期末考试题及答案一、选择题（每题2分，共20分）1. 数字信号处理（DSP）技术主要应用于以下哪个领域？A. 计算机编程B. 通信系统C. 机械制造D. 农业科学答案：B2. 下列哪个不是数字信号处理的基本步骤？A. 采样B. 量化C. 编码D. 滤波答案：C3. 在数字滤波器设计中，低通滤波器的截止频率通常定义为：A. 滤波器的中心频率B. 滤波器的带宽C. 滤波器的半功率点D. 滤波器的增益答案：C4. 数字信号处理中，傅里叶变换的主要作用是将信号从哪个域转换到哪个域？A. 时域到频域B. 频域到时域C. 空间域到时间域D. 时间域到空间域答案：A5. 下列哪个算法不是用于数字信号处理中的快速傅里叶变换（FFT）？A. Cooley-Tukey算法B. Rader算法C. 快速卷积算法D. 快速排序算法答案：D二、填空题（每空2分，共20分）6. 数字信号处理中，_______ 是指信号在时间上是离散的。
答案：采样7. 在数字信号处理中，_______ 是指信号在幅度上是离散的。
答案：量化8. 一个数字滤波器的阶数是指滤波器中延迟元素的_______。
答案：数量9. 数字信号处理中的窗函数用于_______ 信号，以减少频谱泄露。
答案：截断10. 快速傅里叶变换（FFT）是一种高效的算法，用于计算_______。
答案：离散傅里叶变换（DFT）三、简答题（每题10分，共30分）11. 简述数字信号处理中采样定理的重要性及其内容。
答案：采样定理是数字信号处理中的基本理论，它规定了在不失真地恢复模拟信号的条件下，采样频率应大于信号最高频率的两倍。
这一定理对于信号的数字化和信号的重建至关重要。
12. 解释什么是数字滤波器，并简述其分类。
答案：数字滤波器是一种对数字信号进行滤波处理的系统，它可以通过软件实现，也可以通过硬件实现。
数字滤波器主要分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器，它们分别用于通过或阻止信号的特定频率成分。

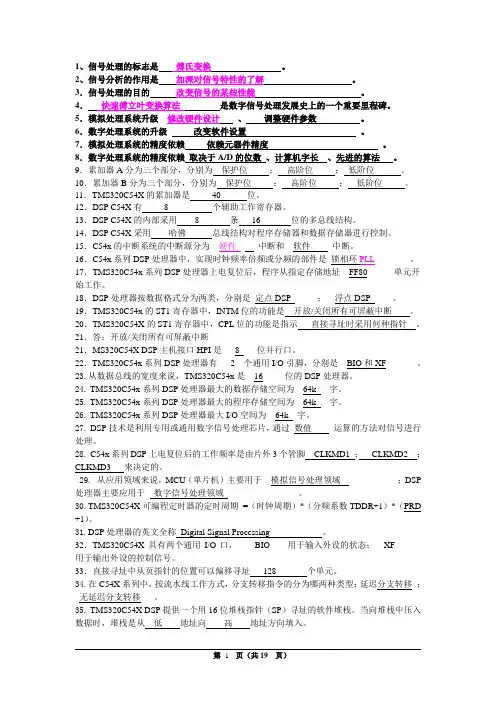

DSP考试题
1、信号处理的标志是傅氏变换。
2、信号分析的作用是加深对信号特性的了解。
3．信号处理的目的改变信号的某些性能。
4．快速傅立叶变换算法是数字信号处理发展史上的一个重要里程碑。
5．模拟处理系统升级修改硬件设计、调整硬件参数。
6．数字处理系统的升级改变软件设置。
7．模拟处理系统的精度依赖依赖元器件精度。
8．数字处理系统的精度依赖取决于A/D的位数、计算机字长、先进的算法。
9．累加器A分为三个部分，分别为保护位；高阶位；低阶位。
10．累加器B分为三个部分，分别为保护位；高阶位；低阶位。
11．TMS320C54X的累加器是40 位。
12．DSP C54X有8 个辅助工作寄存器。
13．DSP C54X的内部采用8 条16 位的多总线结构。
14．DSP C54X采用哈佛总线结构对程序存储器和数据存储器进行控制。
15．C54x的中断系统的中断源分为__硬件__ _中断和__软件_ _中断。
16．C54x系列DSP处理器中，实现时钟频率倍频或分频的部件是_锁相环PLL________。
17．TMS320C54x系列DSP处理器上电复位后，程序从指定存储地址__FF80______单元开始工作。
18．DSP处理器按数据格式分为两类，分别是_定点DSP______；__浮点DSP_____。
19．TMS320C54x的ST1寄存器中，INTM位的功能是开放/关闭所有可屏蔽中断。
20．TMS320C54X的ST1寄存器中，CPL位的功能是指示直接寻址时采用何种指针。
21．答：开放/关闭所有可屏蔽中断21．MS320C54X DSP主机接口HPI是___8____位并行口。
22．TMS320C54x系列DSP处理器有___2__个通用I/O引脚，分别是__BIO和XF_______。
23.从数据总线的宽度来说，TMS320C54x是__16_____位的DSP处理器。
24. TMS320C54x系列DSP处理器最大的数据存储空间为__64k___字。
DSP原理与应用技术-考试知识点总结
DSP原理与应用技术-考试知识点总结第一章1、DSP系统的组成：由控制处理器、DSPs、输入/输出接口、存储器、数据传输网络构成。
P2图1-1-12、TMS320系列DSPs芯片的基本特点：XXX结构、流水线操作、专用的硬件乘法器、特殊的DSP指令、快速的指令周期。
3、XXX结构：是一种将程序指令储存和数据储存分开的储存器结构。
特点：并行结构体系，是将程序和数据存储在不同的存储空间中，即程序存储器和数据存储器是两个相互独立的存储器，每个存储器独立编址，独立访问。
系统中设置了程序和数据两条总线，使数据吞吐率提高一倍。
4、TMS320系列在XXX结构之上DSPs芯片的改进：（1）允许数据存放在程序存储器中，并被算数运算指令直接使用，增强芯片灵活性（2）指令储存在高速缓冲器中，执行指令时，不需要再从存储器中读取指令，节约了一个指令周期的时间。
5、XXX结构：将指令、数据、地址存储在同一存储器中，统一编址，依靠指令计数器提供的地址来区分是指令、数据还是地址，取指令和去数据都访问同一存储器，数据吞吐率低。
6、流水线操作：TMS320F2812采用8级流水线，处理器可以并行处理2-8条指令，每条指令处于流水线的不同阶段。
解释：在4级流水线操作中。
取指令、指令译码、读操作数、执行操作可独立地处理，执行完全重叠。
在每个指令周期内，4条不同的指令都处于激活状态，每条指令处于不同的操作阶段。
7、定点DSPs芯片：定点格式工作的DSPs芯片。
浮点DSPs芯片：浮点格式工作的DSPs芯片。
（定点DSPs可以浮点运算，但是要用软件。
浮点DSPs 用硬件就可以）8、DSPs芯片的运算速度衡量标准：指令周期（执行一条指令所需时间）、MAC时间（一次乘法和加法的时间）、FFT执行时间（傅立叶运算时间）、MIPS（每秒执行百万条指令）、MOPS（每秒执行百万次操作）、MFLOPS （每秒执行百万次浮点操作）、BOPS（每秒十亿次操作）。

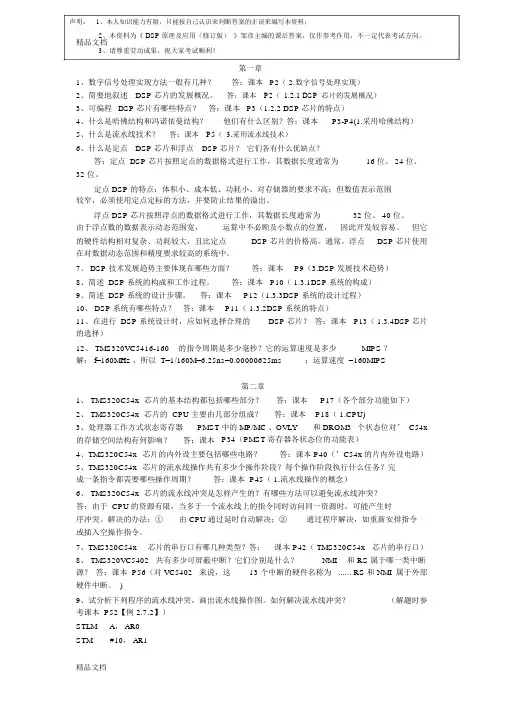

《DSP原理及应用》邹彦主编课后答案(个人终极修订版)复习过程_4827
声明：1、本人知识能力有限，只能按自己认识来判断答案的正误来编写本资料；2、本资料为《 DSP 原理及应用（修订版）》邹彦主编的课后答案，仅作参考作用，不一定代表考试方向。
精品文档3、请尊重劳动成果，祝大家考试顺利！第一章1、数字信号处理实现方法一般有几种？答：课本P2（ 2.数字信号处理实现）2、简要地叙述DSP 芯片的发展概况。
答：课本P2（1.2.1 DSP芯片的发展概况）3、可编程DSP 芯片有哪些特点？答：课本P3（1.2.2 DSP 芯片的特点）4、什么是哈佛结构和冯诺依曼结构？他们有什么区别？答：课本P3-P4(1.采用哈佛结构）5、什么是流水线技术？答：课本P5（3.采用流水线技术）6、什么是定点DSP 芯片和浮点DSP 芯片？它们各有什么优缺点？答：定点 DSP 芯片按照定点的数据格式进行工作，其数据长度通常为16 位、 24 位、32 位。
定点 DSP 的特点：体积小、成本低、功耗小、对存储器的要求不高；但数值表示范围较窄，必须使用定点定标的方法，并要防止结果的溢出。
浮点 DSP 芯片按照浮点的数据格式进行工作，其数据长度通常为32 位、 40 位。
由于浮点数的数据表示动态范围宽，运算中不必顾及小数点的位置，因此开发较容易。
但它的硬件结构相对复杂、功耗较大，且比定点DSP 芯片的价格高。
通常，浮点DSP 芯片使用在对数据动态范围和精度要求较高的系统中。
7、 DSP 技术发展趋势主要体现在哪些方面？答：课本P9（3.DSP 发展技术趋势）8、简述 DSP 系统的构成和工作过程。
答：课本P10（ 1.3.1DSP 系统的构成）9、简述 DSP 系统的设计步骤。
答：课本P12（1.3.3DSP 系统的设计过程）10、 DSP 系统有哪些特点？答：课本P11（ 1.3.2DSP 系统的特点）11、在进行 DSP 系统设计时，应如何选择合理的DSP 芯片？答：课本P13（ 1.3.4DSP 芯片的选择）12、 TMS320VC5416-160的指令周期是多少毫秒？它的运算速度是多少MIPS ？解： f=160MHz ，所以 T=1/160M=6.25ns=0.00000625ms；运算速度 =160MIPS第二章1、 TMS320C54x芯片的基本结构都包括哪些部分？答：课本P17（各个部分功能如下）2、 TMS320C54x芯片的 CPU 主要由几部分组成？答：课本P18（ 1.CPU)3、处理器工作方式状态寄存器PMST 中的 MP/MC 、OVLY和 DROM3个状态位对’ C54x 的存储空间结构有何影响？答：课本P34（PMST 寄存器各状态位的功能表）4、TMS320C54x芯片的内外设主要包括哪些电路？答：课本 P40（’C54x 的片内外设电路）5、TMS320C54x芯片的流水线操作共有多少个操作阶段？每个操作阶段执行什么任务？完成一条指令都需要哪些操作周期？答：课本 P45（ 1.流水线操作的概念）6、 TMS320C54x芯片的流水线冲突是怎样产生的？有哪些方法可以避免流水线冲突？答：由于 CPU 的资源有限，当多于一个流水线上的指令同时访问同一资源时，可能产生时序冲突。

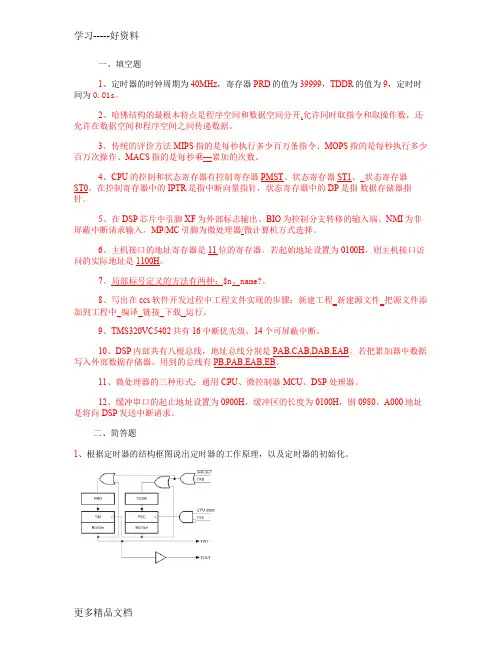

最新DSP考试复习题复习资料(精)
一、填空题1、定时器的时钟周期为40MHz，寄存器PRD的值为39999，TDDR的值为9，定时时间为0.01s。
2、哈佛结构的最根本特点是程序空间和数据空间分开,允许同时取指令和取操作数，还允许在数据空间和程序空间之间传递数据。
3、传统的评价方法MIPS指的是每秒执行多少百万条指令、MOPS指的是每秒执行多少百万次操作、MACS指的是每秒乘—累加的次数。
4、CPU的控制和状态寄存器有控制寄存器PMST、状态寄存器ST1、_状态寄存器ST0。
在控制寄存器中的IPTR是指中断向量指针，状态寄存器中的DP是指数据存储器指针。
5、在DSP芯片中引脚XF为外部标志输出、BIO为控制分支转移的输入端、NMI为非屏蔽中断请求输入。
MP/MC引脚为微处理器/微计算机方式选择。
6、主机接口的地址寄存器是11位的寄存器。
若起始地址设置为0100H，则主机接口访问的实际地址是1100H。
7、局部标号定义的方法有两种：$n、name?。
8、写出在ccs软件开发过程中工程文件实现的步骤：新建工程_新建源文件_把源文件添加到工程中_编译_链接_下载_运行。
9、TMS320VC5402共有16中断优先级，14个可屏蔽中断。
10、DSP内部共有八根总线，地址总线分别是PAB,CAB,DAB,EAB。
若把累加器中数据写入外部数据存储器，用到的总线有PB,PAB,EAB,EB。
11、微处理器的三种形式：通用CPU、微控制器MCU、DSP处理器。
12、缓冲串口的起止地址设置为0900H，缓冲区的长度为0100H，则0980、A000地址是将向DSP发送中断请求。
二、简答题1、根据定时器的结构框图说出定时器的工作原理，以及定时器的初始化。
初始化：①、先关闭定时器置TSS=1；②、装载PRD，根据定时周期，由T=CLKOUT*（TDDR+1）*（PRD+1）计算PRD与TDDR的值，将PRD载入TIM;③、开启定时器，置TSS=0，TRB=0,重载定时器周期。

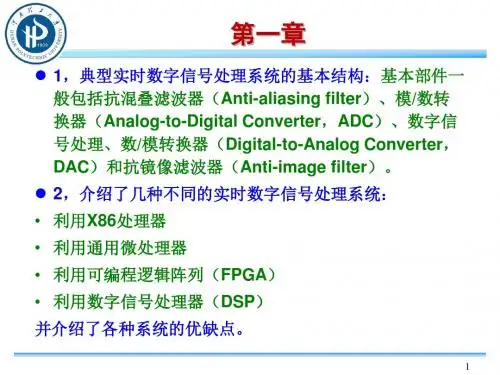

DSP考试复习课
第一章
1，典型实时数字信号处理系统的基本结构：基本部件一 般包括抗混叠滤波器（Anti-aliasing filter）、模/数转 换器（Analog-to-Digital Converter，ADC）、数字信 号处理、数/模转换器（Digital-to-Analog Converter， DAC）和抗镜像滤波器（Anti-image filter）。 2，介绍了几种不同的实时数字信号处理系统： • 利用X86处理器 • 利用通用微处理器 • 利用可编程逻辑阵列（FPGA） • 利用数字信号处理器（DSP） 并介绍了各种系统的优缺点。
如果C/C++中的变量要在汇编语言中访问，则该变量 应用.global声明。
14
第四章
10，C/C++调用汇编语言模块时需注意问题：
编译器所默认的CPL值为1，即采用间接绝对方式寻 址，如果在汇编函数中CPL被设置为0，在函数返回 时应当把这个值改为1。 在汇编语言中可以通过.set、.global命令声明全局常 量，这些常量在C/C++中可以通过特殊的方式访问。
（优缺点） 4， C语言程序开发及优化： C语言支持的数据类型 对I/O空间进行寻址 interrupt关键字 onchip关键字
10
第四章
5，C语言的优化 ：
通过修改cl55命令行中的-on选择就可以方便地选择 不同的优化等级
n代表优化等级，包括0、1、2和3。
6， C语言中直接嵌套汇编语句： 在嵌入的汇编语句前面加上asm标示符，左右加上一 个双引号和一个小括号即可。 asm ("汇编语句") 7， C/C++中的寄存器规则： 决定编译器在C语言环境下如何使用寄存器和如何在 调用函数时传递参数。
1，典型实时数字信号处理系统的基本结构：基本部件一 般包括抗混叠滤波器（Anti-aliasing filter）、模/数转 换器（Analog-to-Digital Converter，ADC）、数字信 号处理、数/模转换器（Digital-to-Analog Converter， DAC）和抗镜像滤波器（Anti-image filter）。 2，介绍了几种不同的实时数字信号处理系统： • 利用X86处理器 • 利用通用微处理器 • 利用可编程逻辑阵列（FPGA） • 利用数字信号处理器（DSP） 并介绍了各种系统的优缺点。
如果C/C++中的变量要在汇编语言中访问，则该变量 应用.global声明。
14
第四章
10，C/C++调用汇编语言模块时需注意问题：
编译器所默认的CPL值为1，即采用间接绝对方式寻 址，如果在汇编函数中CPL被设置为0，在函数返回 时应当把这个值改为1。 在汇编语言中可以通过.set、.global命令声明全局常 量，这些常量在C/C++中可以通过特殊的方式访问。
（优缺点） 4， C语言程序开发及优化： C语言支持的数据类型 对I/O空间进行寻址 interrupt关键字 onchip关键字
10
第四章
5，C语言的优化 ：
通过修改cl55命令行中的-on选择就可以方便地选择 不同的优化等级
n代表优化等级，包括0、1、2和3。
6， C语言中直接嵌套汇编语句： 在嵌入的汇编语句前面加上asm标示符，左右加上一 个双引号和一个小括号即可。 asm ("汇编语句") 7， C/C++中的寄存器规则： 决定编译器在C语言环境下如何使用寄存器和如何在 调用函数时传递参数。

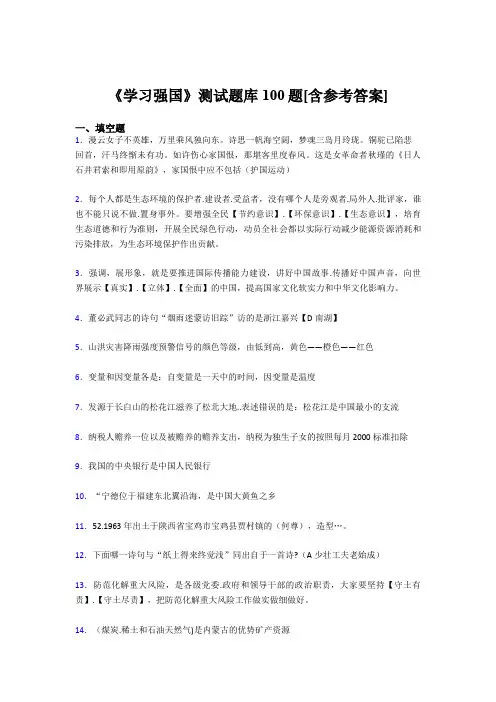

《学习强国》考试题库100题DSP【含答案】
《学习强国》测试题库100题[含参考答案]一、填空题1．漫云女子不英雄，万里乘风独向东。
诗思一帆海空阔，梦魂三岛月玲珑。
铜驼已陷悲回首，汗马终惭未有功。
如许伤心家国恨，那堪客里度春风。
这是女革命者秋瑾的《日人石井君索和即用原韵》，家国恨中应不包括（护国运动）2．每个人都是生态环境的保护者.建设者.受益者，没有哪个人是旁观者.局外人.批评家，谁也不能只说不做.置身事外。
要增强全民【节约意识】.【环保意识】.【生态意识】，培育生态道德和行为准则，开展全民绿色行动，动员全社会都以实际行动减少能源资源消耗和污染排放，为生态环境保护作出贡献。
3．强调，展形象，就是要推进国际传播能力建设，讲好中国故事.传播好中国声音，向世界展示【真实】.【立体】.【全面】的中国，提高国家文化软实力和中华文化影响力。
4．董必武同志的诗句“烟雨迷蒙访旧踪”访的是浙江嘉兴【D南湖】5．山洪灾害降雨强度预警信号的颜色等级，由低到高，黄色——橙色——红色6．变量和因变量各是：自变量是一天中的时间，因变量是温度7．发源于长白山的松花江滋养了松北大地..表述错误的是：松花江是中国最小的支流8．纳税人赡养一位以及被赡养的赡养支出，纳税为独生子女的按照每月2000标准扣除9．我国的中央银行是中国人民银行10．“宁德位于福建东北翼沿海，是中国大黄鱼之乡11．52.1963年出土于陕西省宝鸡市宝鸡县贾村镇的（何尊），造型…。
12．下面哪一诗句与“纸上得来终觉浅”同出自于一首诗?（A少壮工夫老始成）13．防范化解重大风险，是各级党委.政府和领导干部的政治职责，大家要坚持【守土有责】.【守土尽责】，把防范化解重大风险工作做实做细做好。
14．（煤炭.稀土和石油天然气)是内蒙古的优势矿产资源15．中华人民共和国的一切权利属于（人民）16．刘禹锡诗“千淘万漉虽辛苦”的下一句是（吹尽狂沙始到金）。
17．“语不惊人死不休”属于（律诗）。
18．下列不是伪科学的说法是（通过深度学习，人工智能可以模仿人的思维）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
每个空间都可以独立地设置访问建立、有效和跟踪时间，同时还可以通过
XREADY 信号来与外设的访
问速度和时序匹配。
4 针对 CY7C1021V33 与 DSP 接口的时序分析结果，考虑硬件电路实现时还受那些因素影 响？
磁路饱和 天气 湿度
第四章 3 、串行通信接口（如 RS-232 ）与并行接口（如 XINTF ）相比，各有何特点 ?
DSP 与扩展板及其他芯片通信的目的
8 设计一个基于 TMS320F2812 的 dsp 应用系统， 系统包括 64kw 的扩展 sram，一路 rs-232 通信接口， 4 路 12 位 D/A 转换器 .
SCIB
电源 3.3v/1.8v
RS-232
复位电路 时钟电路
TMS320F2812 XINF
37.5Mbps ，信号线少（ 2－ 4
3 采用 DAC 芯片和微处理器产生周期信号波形的方法也称作直接数字合成（
DDS ），与采
用振荡器产生的波形（如文氏电桥正弦波振荡器）相比，
DDS 方法有何优缺点？
优点：频率分辨率高，输出频点多，可达 2 的 n 次方个频点 (N 为相位累加器位数 )；频率切换速度快，可达
当 LSPCLK=37.5MHz 时， SCI 的实际波特率范围是 2400—312500，对应的波特率选择寄存器的值 BSR 为 1952 —14。由 SCI 模块的波特率计算公式： 波特率 = LSPCLK/[ （BSR+1 ） *8]
思考题： 1 与 RS232 串行通信相比，采用 RS485/422 串行接口有何优点？
us 量级；频率切换时相位连续；可以输出宽带正交信号；输出相位噪声低，对参考频率源的相位噪声有改 善作用；可以产生任意波形；全数字化实现，便于集成，体积小，重量轻。
缺点： 振荡不稳定，波形不良好，而且振荡频率在较宽的范围内能不方便地连续调节
。
第七章：
3.设置 pwm 输出引脚的为有效和低频时，对占空比有什么区别？
址线粘连，数据线粘连，虚焊，存储单元损坏等都可以检测出
2、外部扩展接口（ XINTF ）适于扩展那些外设芯片？
XINTF 扩展分 5 个存储器映射区 扩展外部并口 FLASH 扩展周期 CY7C1041CV33(256K × 16 位静态 RAM ，最大读写时间为 8ns
3:F2812 提供了 3个供外设使用的片选信号，如果扩展的外设芯片超过三个，如何分配这些 外设的地址？
2、与外部接口（ xintf ）相比采用 spi接口扩展外设有何特点
传输速率最高可达 37.5Mbps ， 信号线少（ 2－ 4条） ， 适于板级扩展的外设输入 / 输出接口 ， 适于板级微处理器间通信。
7 、试着根据 max5253芯片的时序要求，分析与 spi接口是应如何配置 spiclk的时钟模式
（ 1）接口的信号电平值较高 能实现多点通讯 双向通信能力
（2）RS-485 接口是采用平衡驱动器和差分接收器的组合，抗噪声干扰性好。
RS-485 的数据最高传输
速率为 10Mbps
2、如果 DSP与 PC机侧设定的异步通信波特率误差较大， 是否还能够保证数据的可靠通信？ 根据异步串行通信的特点，讨论为什么异步串行通信模式不宜选取很高的波特率？
SPICTL 中的 TALK 位控制 /SPISTE引脚电平；若 TALK ＝ 1，使能发送，且移位过程 /SPISTE保持低电平。每 个数据位在 SCLK 的上升沿采样并送入 DAC 的移位寄存器；数据在 /CS的上升沿被锁存到 MAX5253 的输入
或DAC 寄存器 /CS保持高电平的脉冲宽度必须大于
/链接 C 编译器、 C 源
第二章 5、假设 CPU 的时钟频率为 150MHz ，试根据周期寄存器或定时器接口芯片（如 行比较，简述 CPU 定时器可实现的定时周期最大值。
8254）进
CPU 定时器只有一种计数模式： CPU 将周期寄存器 PRDH：PRD 中设定的定时时间常数装入 32 位的计 数寄存器 TIMH ： TIM 中，然后计数寄存器根据 CPU 的时钟 SYSCLKOUT 递减计数。 T=1/f
采用非复用的扩展总线。 F2812 的 XINTF 映射到 5 个独立的存储空间。当访问相应的存储空间时，就
会产生一个片选信号。
4、对于例 3.2，分析空间 2 的一个读周期包含的 XTIMCLK 时钟周期数；如果 CPU 时钟 频率为 150MHz ，则完成一个完整的读周期需要多长时间？
（ 1+3+7+3+1 ）*(1/f)
D/A 转换 D/A 转换 D/A 转换 D/A 转换
SRAM （ 64KW ）
思考题：
1、简述数码管动态显示的原理，并与静态显示方法进行比较。
动态驱动是将所有数码管的 8 个显示笔划 "a,b,c,d,e,f,g,dp" 的同名端连在一起，另外为每个数码管的公
共极 COM 增加位选通控制电路，位选通由各自独立的 I/O 线控制，当单片机输出字形码时，所有数码管
思考题：
1、如何通过软件判断内部 RAM 单元或外部 RAM 芯片是否工作正常？对于 FLASH 或
EPROM 等程序存储器芯片如果诊断？
最简单的办法，对同一个地址写入 0~0xFF ，然后读出数据，看两者是否相同，再从地址
0 开始写入有
规律的数据， 如全 0 或全 1，还有 0 与 1 间隔如 0x55,0xaa,,然后读出看与原数据是否相同比较常见的故障地
2、与单片机相比， DSP有何特点？
DSP 器件具有较高的集成度。 DSP 具有更快的 CPU，更大容量的存储器，内置有波特率发生器和
FIFO
缓冲器。 提供高速、 同步串口和标准异步串口。 有的片内集成了 A/D 和采样 / 保持电路， 可提供 PWM 输出。
DSP 器件采用改进的哈佛结构，具有独立的程序和数据空间，允许同时存取程序和数据。内置高速的硬件 乘法器，增强的多级流水线，使 DSP 器件具有高速的数据运算能力。 DSP 器件比 16 位单片机单指令执行
思考题：
100ns，即两次发送的时间间隔要大于
100ns；
1 与 SCI 接口相比， SPI 接口有何特点？
spi 是同步， spi 分主从机，通信速率上 spi 高于 sci
2 与外部扩展接口（ XINF ）相比， SPI 接口有何特点？
串行外设接口（ SPI）是一种同步串行输入 /输出接口，传输速率最高可达 条），适于板级扩展的外设输入 /输出接口，适于板级微处理器间通信
并行通行包括 8 条数据线， 几条控制线和状态线。 特点是传输速度快， 但通信距离短、 传输线多。 例如 XINTF 串行通信：通信线上既传输数据信息，也传输联络信息，因此收发双方就必须要有通信协议。特点是串行 传输成本低，适用于远距离通信，但传输速度低。
5、设低速外设时钟 LSPCLK 的频率为 37.5MHz ，试根据波特率选择寄存器的取值计算 SCI 的波特率设置范围。
在一个技术周期开始时， 如果比较值为 0，则在整个计数周期内输出为高电平且保持不变，
即 PMW 的占空
比为 100%；如果下一个计数周期的比较值仍为 0，则输出不会被复位为低电平，这样允许产生的占空比从
0%~100%变化的无毛刺 PMW 脉冲。而如果设定的比较值大于周期寄存器中的周期值，则整个定时周期内 输出为低电平， 即 PMW 的占空比为 0%；如果比较值等于周期寄存器的值， 则在一个定标后的时钟周期后，
第五章
1、假定 DSP 的低速外设时钟频率为 37.5MHz ，试从传输距离、通信速率、应用场合 等方面讨论 sci接口与 spi接口各有什么特点
串行外设接口（ SPI）是一种同步串行输入 /输出接口，传输速率较高（ LSPCLK/4 ），适于板级通信
串行通信接口（ SCI ）是一种异步串行接口，通常需经过收发器进行电平转换，通信速率ห้องสมุดไป่ตู้低，适于 长距离通信
在通信系统设计时，同一串行网络上的多台设备之间需要设定为相同的波特率，以实现可靠的数据传输。
因此，在选取波特率时要设法使一条串行通信网络上挂接的各个设备具有尽可能一致的波特率，以保证数
据传输的正确性和可靠性。 实验表明选择的波特率越高，实际的波特率与用户设定的标称值之间的误差随之增大。通信设备之间的波 特率偏差引起数据传输错误，影响系统通信的可靠性。
5、 TMS320F281x系列 DSP芯片有哪些外部接口？
串行通信外设：一个高速同步串行外设接口（ SPI），两个 UART 接口模块（ SCI ），增强的 CAN2.0B 接 口模块，多通道缓冲串口（ McBSP ）；其它外设：锁相环（ PLL ）控制的时钟倍频系数，看门狗定时模块，
三个外部中断， 3 个 32 位 CPU 定时器， 128 位保护密码，高达 56 个通用 I/O 引脚。
3、串行通信接口（如 RS232 ）与并行接口（实验系统扩展的片外 点？
串行通信接口（如 RS232）：接口的信号电平值较高，易损坏接口电路的芯片，
SRAM ）相比，各有何特
（2）传输速率较低， （ 3）抗
噪声干扰性弱。 （ 4）传输距离有限 并行接口（实验系统扩展的片外 SRAM ）：传输速度快，但通信距离短、传输线多
第一章
4、 F2812 和 F2810 的区别
F2812 有外部存储器接口 TMS320F2810 没有 ；TMS320F2812 有 128K 的 Flash TMS320F2810 仅 64K ；
F2812 具有外部扩展接口 XINTF ，高达 1MW 的寻址空间，支持可编程的等待状态和读写选通时序，提供 三个独立的片选信号，而 F2810 没有。
时间快 8～10 倍完成一次乘加运算快 16～ 30 倍。 DSP 器件还提供了高度专业化的指令集，提高了
