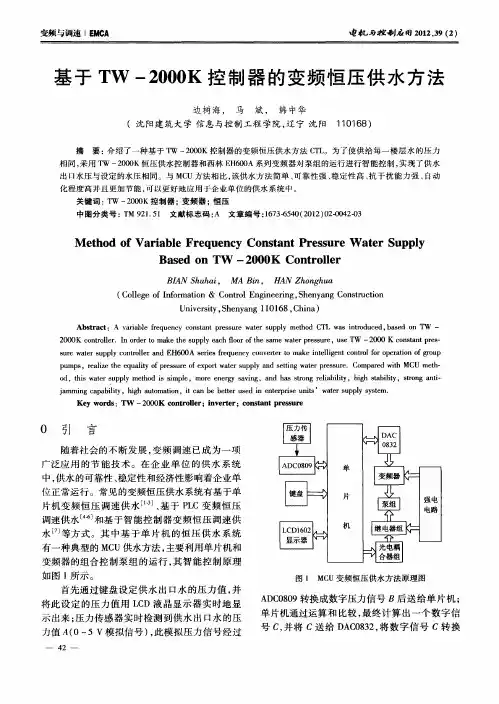

变频与调速 ＥＭＣＡ 电札再控制应Ｉ习２０１２，３９（２） 基于ＴＷ一２０００Ｋ控制器的变频恒压供水方法 边树海， 马 斌， 韩中华 （沈阳建筑大学信息与控制工程学院，辽宁沈阳 １ １０１６８） 摘要：介绍了一种基于Ｔｗ一２０００Ｋ控制器的变频恒压供水方法ＣＴＬ。为了使供给每一楼层水的压力 相同，采用Ｔｗ一２０００Ｋ恒压供水控制器和西林ＥＨ６００Ａ系列变频器对泵组的运行进行智能控制，实现了供水 出口水压与设定的水压相同。与ＭＣＵ方法相比，该供水方法简单、可靠性强、稳定性高、抗干扰能力强、自动 化程度高并且更加节能，可以更好地应用于企业单位的供水系统中。 关键词：Ｔｗ一２０００Ｋ控制器；变频器；恒压 中图分类号：ＴＭ ９２１．５１文献标志码：Ａ文章编号：１６７３－６５４０（２０１２）０２－００４２－０３ Ｍｅｔｈｏｄ ｏｆ Ｖａｒｉａｂｌｅ Ｆｒｅｑｕｅｎｃｙ Ｃｏｎｓｔａｎｔ Ｐｒｅｓｓｕｒｅ Ｗａｔｅｒ Ｓｕｐｐｌｙ Ｂａｓｅｄ ｏｎ ＴＷ．．２０００Ｋ Ｃｏｎｔｒｏｌｌｅｒ ＢＩＡＮ Ｓｈｕｈａｉ，ＭＡ Ｂｉｎ，ＨＡＮ Ｚｈｏｎｇｈｕａ （Ｃｏｌｌｅｇｅ ｏｆ Ｉｎｆｏｒｍａｔｉｏｎ＆Ｃｏｎｔｒｏｌ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｓｈｅｎｙａｎｇ Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｓｈｅｎｙａｎｇ １ １０１６８，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ａ ｖａｒｉａｂｌｅ ｆｒｅｑｕｅｎｃｙ ｃｏｎｓｔａｎｔ ｐｒｅｓｓｕｒｅ ｗａｔｅｒ ｓｕｐｐｌｙ ｍｅｔｈｏｄ ＣＴＬ ｗａｓ ｉｎｔｒｏｄｕｃｅｄ，ｂａｓｅｄ ｏｎ ＴＷ一 ２０００Ｋ ｃｏｎｔｒｏｌｌｅｒ．Ｉｎ ｏｒｄｅｒ ｔｏ ｍａｋｅ ｔｈｅ ｓｕｐｐｌｙ ｅａｃｈ ｆｌｏｏｒ ｏｆ ｔｈｅ ｓａｍｅ ｗａｔｅｒ ｐｒｅｓｓｕｒｅ，ｕｓｅ ＴＷ一２０００ Ｋ ｃｏｎｓｔａｎｔ ｐｒｅｓ— ｓｕｒｅ ｗａｔｅｒ ｓｕｐｐｌｙ ｃｏｎｔｒｏｌｌｅｒ ａｎｄ ＥＨ６００Ａ ｓｅｒｉｅｓ ｆｒｅｑｕｅｎｃｙ ｃｏｎｖｅｒｔｅｒ ｔｏ ｍａｋｅ ｉｎｔｅｌｌｉｇｅｎｔ ｃｏｎｔｒｏｌ ｆｏｒ ｏｐｅｒａｔｉｏｎ ｏｆ ｇｒｏｕｐ ｐｕｍｐｓ，ｒｅａｌｉｚｅ ｔｈｅ ｅｑｕａｌｉｔｙ ｏｆ ｐｒｅｓｓｕｒｅ ｏｆ ｅｘｐｏｒｔ ｗａｔｅｒ ｓｕｐｐｌｙ ａｎｄ ｓｅｔｔｉｎｇ ｗａｔｅｒ ｐｒｅｓｓｕｒｅ．Ｃｏｍｐａｒｅｄ ｗｉｔｈ ＭＣＵ ｍｅｔｈ・ ｏｄ，ｔｈｉｓ ｗａｔｅｒ ｓｕｐｐｌｙ ｍｅｔｈｏｄ ｉｓ ｓｉｍｐｌｅ，ｍｏｒｅ ｅｎｅｒｇｙ ｓａｖｉｎｇ，ａｎｄ ｈａｓ ｓｔｒｏｎｇ ｒｅｌｉａｂｉｌｉｔｙ，ｈｉｇｈ ｓｔａｂｉｌｉｔｙ，ｓｔｒｏｎｇ ａｎｔｉ－ ｊａｍｍｉｎｇ ｃａｐａｂｉｌｉｔｙ，ｈｉｇｈ ａｕｔｏｍａｔｉｏｎ，ｉｔ ｃａｎ ｂｅ ｂｅｔｔｅｒ ｕｓｅｄ ｉｎ ｅｎｔｅｒｐｒｉｓｅ ｕｎｉｔｓ’ｗａｔｅｒ ｓｕｐｐｌｙ ｓｙｓｔｅｍ． Ｋｅｙ ｗｏｒｄｓ：ＴＷ一２０００Ｋ ｃｏｎｔｒｏｌｌｅｒ；ｉｎｖｅｒｔｅｒ；ｃｏｎｓｔａｎｔ ｐｒｅｓｓｕｒｅ ０ 引 言 随着社会的不断发展，变频调速已成为一项 广泛应用的节能技术。在企业单位的供水系统 中，供水的可靠性、稳定性和经济性影响着企业单 位正常运行。常见的变频恒压供水系统有基于单 片机变频恒压调速供水¨引、基于ＰＬＣ变频恒压 调速供水 刮和基于智能控制器变频恒压调速供 水【 等方式。其中基于单片机的恒压供水系统 有一种典型的ＭＣＵ供水方法，主要利用单片机和 变频器的组合控制泵组的运行，其智能控制原理 如图１所示。 首先通过键盘设定供水出口水的压力值，并 将此设定的压力值用ＬＣＤ液晶显示器实时地显 示出来；压力传感器实时检测到供水出口水的压 力值Ａ（０～５ Ｖ模拟信号），此模拟压力信号经过 压力传Ｉ 感器ｌ ＿ ———］ ｈ ｋＤＣ０８９ ｌ堕蓦 强．．＿Ｊ广—］ｌ键盘 片 Ｉ电路 ． 机

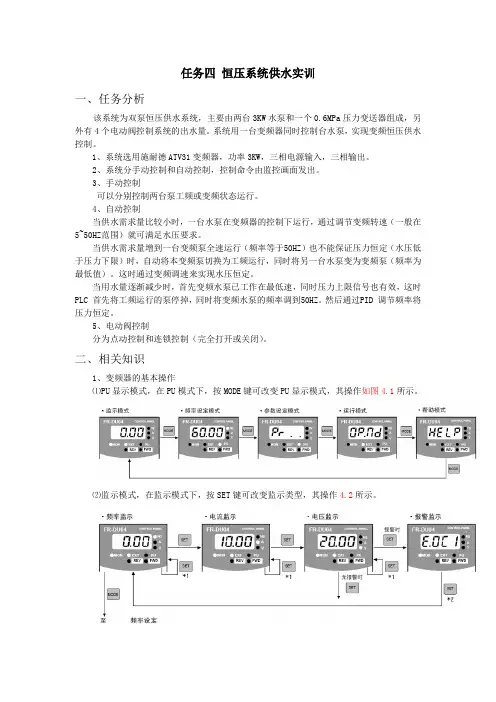

任务四 恒压系统供水实训
一、任务分析
该系统为双泵恒压供水系统，主要由两台3KW水泵和一个0.6MPa压力变送器组成，另外有4个电动阀控制系统的出水量。系统用一台变频器同时控制台水泵，实现变频恒压供水控制。
1、系统选用施耐德ATV31变频器，功率3KW，三相电源输入，三相输出。
2、系统分手动控制和自动控制，控制命令由监控画面发出。
3、手动控制
可以分别控制两台泵工频或变频状态运行。
4、自动控制
当供水需求量比较小时，一台水泵在变频器的控制下运行，通过调节变频转速（一般在5~50HZ范围）就可满足水压要求。
当供水需求量增到一台变频泵全速运行（频率等于50HZ）也不能保证压力恒定（水压低于压力下限）时，自动将本变频泵切换为工频运行，同时将另一台水泵变为变频泵（频率为最低值）。这时通过变频调速来实现水压恒定。
当用水量逐渐减少时，首先变频水泵已工作在最低速，同时压力上限信号也有效，这时PLC 首先将工频运行的泵停掉，同时将变频水泵的频率调到50HZ。然后通过PID 调节频率将压力恒定。
5、电动阀控制
分为点动控制和连锁控制（完全打开或关闭）。
二、相关知识
1、变频器的基本操作
⑴PU显示模式，在PU模式下，按MODE键可改变PU显示模式，其操作如图4.1所示。
⑵监示模式，在监示模式下，按SET键可改变监示类型，其操作4.2所示。
⑶频率设定模式，在频率设定模式下，可改变设定频率，其操作如图4.3所示（将目前频率60Hz设定为50Hz）。
⑷参数设定模式，在参数设定模式下，改变参数号及参数设定值时，可以
用键增减来设定，其操作如图4.4所示（将目前Pr.79=2改为Pr.79=1）。
⑸运行模式，在运行模式下，按 键可以改变操作模式，其操作如图4.5所示。
⑹帮助模式，在帮助模式下，按 键可以依次显示报警记录、清除报警记录、清除参数、全部清除、用户清除及读软件版本号，其操作如图4.6所示。
前言
随着科技的不断发展，许多新型传感器逐渐被应用到生产和生活中。其中，压力传感器是一种非常常见的传感器。本文将为大家介绍关于压力传感器的实验教案，希望能够帮助到大家。
第一部分：实验简介
本次实验的目的是探究压力传感器测量压强的原理和方法，同时学习该传感器的基本使用方法。在实验中，我们将使用Arduino开发平台来对压力传感器进行测试，并基于测试结果进行数据分析。
第二部分：实验步骤
1. 实验前准备
准备材料：Arduino开发板、数字压力传感器、杜邦线、电阻器、USB数据线、计算机。
2. 硬件接线
将多个杜邦线连接到数字压力传感器的引脚上。连接方法如下：
- GND连接到GND引脚；
- VCC连接到VCC引脚；
- Output连接到Arduino开发板的A0引脚。
在VCC和GND两个引脚之间，需要使用一个 10KΩ 电阻器进行串联。
3. 软件编程
打开Arduino开发平台，然后编写程序。代码如下：
void setup() {
Serial.begin(9600);
}
void loop() {
float voltage = analogRead(A0) * (5.0 / 1023.0);
float pressure = (voltage - 0.5) * 100 / 4.5;
Serial.print("Pressure: ");
Serial.print(pressure);
Serial.print(" kPa");
delay(500);
}
将代码复制到Arduino开发平台中，然后上传到开发板中。
4. 实验过程
将数字压力传感器置于实验台上，然后使用箍子将其夹在两个木板之间。手轻按数字压力传感器的中央部位，然后观察监测结果。数据即会从串口中输出。
第三部分：实验结果分析
我们可以在串口监视器中看到输出结果。通过实验测试和代码调整，我们可以得到数字压力传感器的输出值，进而得到压力值。在计算机中，我们可以使用Excel表格进行数据分析和绘图。

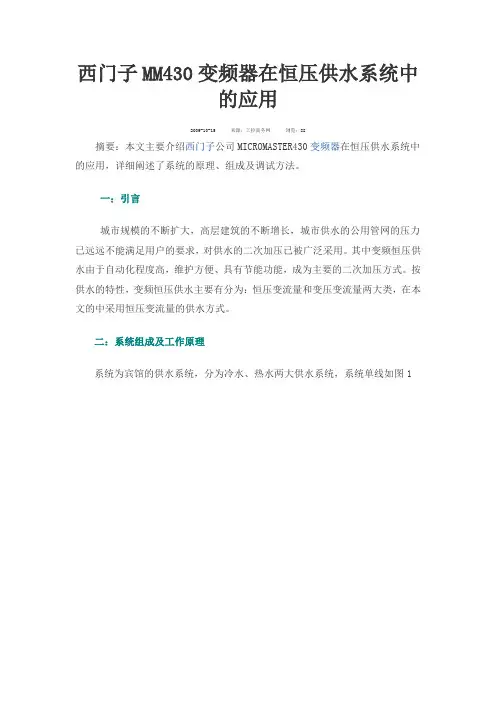

西门子MM430变频器在恒压供水系统中的应用
2009-10-15 来源：工控商务网 浏览：88
摘要：本文主要介绍西门子公司MICROMASTER430变频器在恒压供水系统中的应用，详细阐述了系统的原理、组成及调试方法。
一：引言
城市规模的不断扩大，高层建筑的不断增长，城市供水的公用管网的压力已远远不能满足用户的要求，对供水的二次加压已被广泛采用。其中变频恒压供水由于自动化程度高，维护方便、具有节能功能，成为主要的二次加压方式。按供水的特性，变频恒压供水主要有分为：恒压变流量和变压变流量两大类，在本文的中采用恒压变流量的供水方式。
二：系统组成及工作原理
系统为宾馆的供水系统，分为冷水、热水两大供水系统，系统单线如图1
Q1控制的变频器为冷水供水系统，Q2控制的变频器为热水供水系统，系统为1拖1的恒压供水，两台电机为互备，可选择使用1#泵或2#泵运行，KM3、 KM8为手动工频运行选择，作为变频的维修系统备用，KM2 ，KM3、 KM7，KM8为机械互锁的接触器，保证选择变频运行和工频运行的正确切换。
变频恒压供水的基本原理:以压力传感器和变频器组成闭环系统，根据系统管网的压力来调节电机的转速，实现高峰用户的水压恒定，和低峰时的变频的休眠功能，得到恒压供水和节能的目的。
系统的硬件组成如下：
热水系统：电机参数： Pe=15kw Ue=380v Ie=26.8A Ne=1490rpm
变频器型号： 6SE64430-2AD31-8DA0
Pe=18.5kw Ie=38A 压力传感器： GYG2000 反馈信号4-20mA 供电+24V
量程0-0.5Mpa
冷水系统：电机参数： Pe=22kw Ue=380v Ie=39.4A Ne=2940rpm
变频器型号： 6SE64430-2AD33-7EA0
Pe=30.5kw Ie=62A
压力传感器： GYG2000 反馈信号4-20mA 供电+24V
SIEMENS MMS430变频器一控二水泵分级恒压供水控制系统调试手册
SIEMENS MMS430分级控制简介
SIEMENS MMS430变频器通过其内置的基于PID控制方式的电动机分级控制系统最多可以控制3台循环工作的辅助水泵/风机。该种控制系统一般由以下几个部分组成：一台由变频器控制的水泵/风机，另外可以最多有3台由接触器或者电机启动器控制的辅助水泵/风机，而辅助水泵/风机的接触器或电机启动器则通过变频器自身的继电器开关输出进行控制。下面是一个典型的多泵循环控制系统：
其中：
Mv为由变频器控制速度的变速电机；
M1为用变频器输出继电器1（DOUT1）接通/断开的电机；
M2为用变频器输出继电器2（DOUT2）接通/断开的电机；
M3为用变频器输出继电器3（DOUT3）接通/断开的电机；
进入分级控制: 起动各台固定速度电动机的过程。
退出分级控制: 停止各台固定速度电动机的过程。
当变频器运行在最大频率，而且PID 反馈信号表明系统要求达到更高的速度时，变频器通过其继电器的输出接点(进入分级控制) 接通M1－M3 中的一台电动机。同时，为了保持被控的变量尽可能恒定不变，变频器的输出频率必须沿斜坡函数曲线降低至最小频率。因此，在分级过程中，PID控制器必须暂停工作。辅助电机进入分级控制：
当变频器运行在最小频率，而且PID 反馈信号表明系统要求进一步降低速度时，变频器通过继电器的输出接点(退出分级控制) 断开M1－M3 中的一台电动机。在这种情况下，为了保持被控的变量尽可能恒定不变，变频器的输出频率必须沿斜坡函数曲线由最低频率上升至最高频率。同时，PID 控制器必须暂停工作
通过参数P2372[3] 选择是否允许电动机的分级循环
0 禁止分级循环
1 允许分级循环
允许电动机分级循环工作时，选择哪一台电动机进入 / 退出分级控制，是根据电动机的运行时间计数器 (P2380) 的计数值来确定的。进入分级控制时，运行时间计数器计入小时数最少的电动机接通 ; 退出分级控制时，计入小时数最多的电动机断开。
恒压供水变频器设置
在MM430、440上，通过设置第一套参数进行USS控制的驱动器自身集成的PID的闭环调节。PID给定值由S7-200设置，驱动器的启动/停止命令由S7-200发出，操作如下：
㈠做工厂复位（P0010=10，P0970=1），进行快速调试；
1、 P1003=1（访问等级）
2、 P0010=1（开始快速调试）
3、 P0304 （电动机的额定电压）
4、 P0305 （电动机的额定电流，根据电机铭牌设置）
5、 P0307 （电动机的额定功率，根据电机铭牌设置）
6、 P0310 （电动机的额定功率，根据电机铭牌设置）
7、 P0311 （电动机的额定速度，根据电机铭牌设置）
8、 P1080 （电动机最小频率，设30Hz）
9、 P1082 (电动机最大频率，设50Hz)
10、P1120 （斜坡上升时间）
11、P1121 （斜坡下降时间）
12、P3900=3（快速调试结束）
注：对于MM440 P1000[0]=5
㈡配置PID调节器
1、 使能PID调节器
P2200[0]=1：0（允许投入PID闭环控制器）
2、 指定反馈信号
P2264[0]=755：1（反馈信号来源=模拟量输入1）
3、 PID模拟量信号的刻度
P0756[0]=2（定义模拟量输入信号的类型为0-20mA）
DIP开关的设定值如下：
OFF=电压输入（10V）
ON=电压输入（20mA）
DIP开关安装的位置与模拟量的对应关系如下：
左面的DIP开关（DIP1）=模拟量输入1
右面的DIP开关（DIP2）=模拟量输入2
P0757[0]=4.00 (标定ADC的X1值为4.0mA)

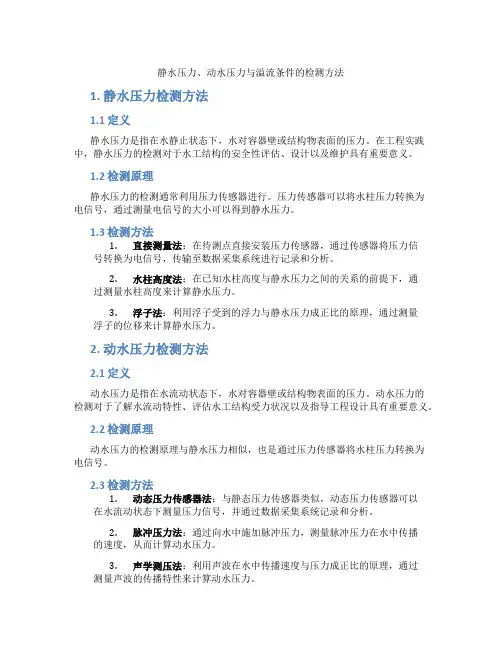

静水压力、动水压力与溢流条件的检测方法
1. 静水压力检测方法
1.1 定义
静水压力是指在水静止状态下，水对容器壁或结构物表面的压力。在工程实践中，静水压力的检测对于水工结构的安全性评估、设计以及维护具有重要意义。
1.2 检测原理
静水压力的检测通常利用压力传感器进行。压力传感器可以将水柱压力转换为电信号，通过测量电信号的大小可以得到静水压力。
1.3 检测方法
1. 直接测量法：在待测点直接安装压力传感器，通过传感器将压力信号转换为电信号，传输至数据采集系统进行记录和分析。
2. 水柱高度法：在已知水柱高度与静水压力之间的关系的前提下，通过测量水柱高度来计算静水压力。
3. 浮子法：利用浮子受到的浮力与静水压力成正比的原理，通过测量浮子的位移来计算静水压力。
2. 动水压力检测方法
2.1 定义
动水压力是指在水流动状态下，水对容器壁或结构物表面的压力。动水压力的检测对于了解水流动特性、评估水工结构受力状况以及指导工程设计具有重要意义。
2.2 检测原理
动水压力的检测原理与静水压力相似，也是通过压力传感器将水柱压力转换为电信号。
2.3 检测方法
1. 动态压力传感器法：与静态压力传感器类似，动态压力传感器可以在水流动状态下测量压力信号，并通过数据采集系统记录和分析。
2. 脉冲压力法：通过向水中施加脉冲压力，测量脉冲压力在水中传播的速度，从而计算动水压力。
3. 声学测压法：利用声波在水中传播速度与压力成正比的原理，通过测量声波的传播特性来计算动水压力。 3. 溢流条件的检测方法
3.1 定义
溢流条件是指水工结构中的水位超过设计水位，导致水从结构物顶部溢出的状态。溢流条件的检测对于确保水工结构的安全运行具有重要意义。
3.2 检测原理
溢流条件的检测原理主要是通过测量水位高度、流量等参数，判断是否发生溢流。
3.3 检测方法
1. 水位计法：通过安装水位计，实时测量水位高度，与设计水位进行比较，判断是否发生溢流。
水位传感器的工作原理
水位传感器的工作原理是基于测量水体液位变化的物理现象来实现的。通常使用压力传感器或浮子式传感器来实现水位的测量。
1. 压力传感器原理：
压力传感器通过测量水面上方的静压力来确定水位的高低。传感器的工作原理是利用感应电流或电压与物体受到的压力成正比的关系。传感器中的感应元件通常是一个薄膜或芯片，当水位变化时，压力作用在感应元件上，导致电流或电压的变化，通过测量电流或电压的变化来确定水位的高度。
2. 浮子式传感器原理：
浮子式传感器通过测量漂浮在水面上的浮子的位置来确定水位的变化。传感器通常由一个浮子和一个固定在容器内外壁的传感器组成。浮子通过浮力的作用随着液位的变化而上下移动，传感器会检测到浮子位置的变化，并转换为电信号输出。通过测量浮子位置的变化，就可以确定水位的高低。
这些是水位传感器常见的工作原理，不同的传感器类型和设计可能会有所差异。无论是压力传感器还是浮子式传感器，都可以帮助监测水位的变化，广泛应用于水利、环境保护、工业控制和自动化等领域。

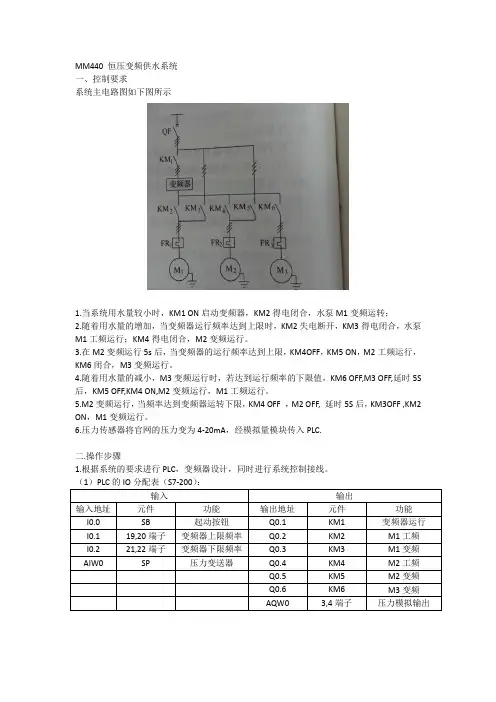

MM440 恒压变频供水系统
一、控制要求
系统主电路图如下图所示
1.当系统用水量较小时，KM1 ON启动变频器，KM2得电闭合，水泵M1变频运转；
2.随着用水量的增加，当变频器运行频率达到上限时，KM2失电断开，KM3得电闭合，水泵M1工频运行；KM4得电闭合，M2变频运行。
3.在M2变频运行5s后，当变频器的运行频率达到上限，KM4OFF，KM5 ON，M2工频运行，KM6闭合，M3变频运行。
4.随着用水量的减小，M3变频运行时，若达到运行频率的下限值，KM6 OFF,M3 OFF,延时5S后，KM5 OFF,KM4 ON,M2变频运行，M1工频运行。
5.M2变频运行，当频率达到变频器运转下限，KM4 OFF ，M2 OFF, 延时5S后，KM3OFF ,KM2
ON，M1变频运行。
6.压力传感器将官网的压力变为4-20mA，经模拟量模块传入PLC.
二.操作步骤
1.根据系统的要求进行PLC，变频器设计，同时进行系统控制接线。
（1）PLC的IO分配表（S7-200）：
输入 输出
输入地址 元件 功能 输出地址 元件 功能
I0.0 SB 起动按钮 Q0.1 KM1 变频器运行
I0.1 19,20端子 变频器上限频率 Q0.2 KM2 M1工频
I0.2 21,22端子 变频器下限频率 Q0.3 KM3 M1变频
AIW0 SP 压力变送器 Q0.4 KM4 M2工频
Q0.5 KM5 M2变频
Q0.6 KM6 M3变频
AQW0 3,4端子 压力模拟输出
（2）MM440参数设置
参数代码 功能 设定
参数 参数含义
P0003 扩展访问级 3 2 扩展级：允许扩展访问参数的范围，例如变频器的 I/O 功能。
3 专家级
P100 功率以kW为单位
P0304 电机额定电压（V）
P0305 电机额定电流(A)
P0307 电机额定功率(kW)

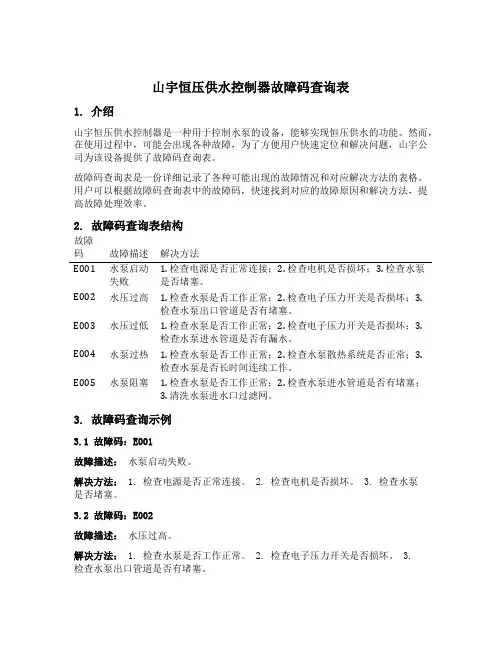

山宇恒压供水控制器故障码查询表
1. 介绍
山宇恒压供水控制器是一种用于控制水泵的设备，能够实现恒压供水的功能。然而，在使用过程中，可能会出现各种故障，为了方便用户快速定位和解决问题，山宇公司为该设备提供了故障码查询表。
故障码查询表是一份详细记录了各种可能出现的故障情况和对应解决方法的表格。用户可以根据故障码查询表中的故障码，快速找到对应的故障原因和解决方法，提高故障处理效率。
2. 故障码查询表结构
故障码 故障描述 解决方法
E001 水泵启动失败 1. 检查电源是否正常连接；2. 检查电机是否损坏；3. 检查水泵是否堵塞。
E002 水压过高 1. 检查水泵是否工作正常；2. 检查电子压力开关是否损坏；3.
检查水泵出口管道是否有堵塞。
E003 水压过低 1. 检查水泵是否工作正常；2. 检查电子压力开关是否损坏；3.
检查水泵进水管道是否有漏水。
E004 水泵过热 1. 检查水泵是否工作正常；2. 检查水泵散热系统是否正常；3.
检查水泵是否长时间连续工作。
E005 水泵阻塞 1. 检查水泵是否工作正常；2. 检查水泵进水管道是否有堵塞；3. 清洗水泵进水口过滤网。
3. 故障码查询示例
3.1 故障码：E001
故障描述： 水泵启动失败。
解决方法： 1. 检查电源是否正常连接。 2. 检查电机是否损坏。 3. 检查水泵是否堵塞。
3.2 故障码：E002
故障描述： 水压过高。
解决方法： 1. 检查水泵是否工作正常。 2. 检查电子压力开关是否损坏。 3.
检查水泵出口管道是否有堵塞。 3.3 故障码：E003
故障描述： 水压过低。
解决方法： 1. 检查水泵是否工作正常。 2. 检查电子压力开关是否损坏。 3.
检查水泵进水管道是否有漏水。
3.4 故障码：E004
故障描述： 水泵过热。
解决方法： 1. 检查水泵是否工作正常。 2. 检查水泵散热系统是否正常。 3.

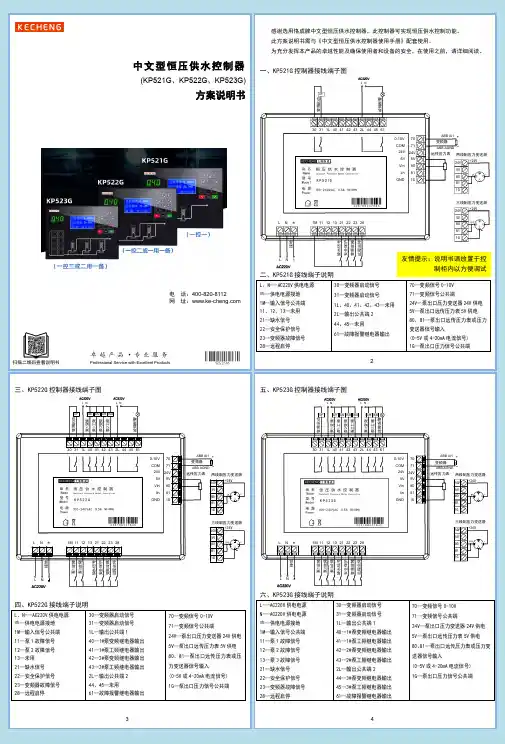

中文型恒压供水控制器
