发格8055数控系统结构.

FAGOR CNC 8055系列8055系列数控系统是FAGOR高档数控系统,可实现7轴联动+主轴+手轮控制。

按其处理速度不同分为8055/A、8055/B、8055/C三种档次。

适用于车床、车削中心、铣床、加工中心、高速冲床、激光加工机床、表面磨床、工具磨床、座标磨等设备，具有连续数字化仿型、RTCP补偿、内部逻辑分析仪、SERCOS接口等许多高级功能。

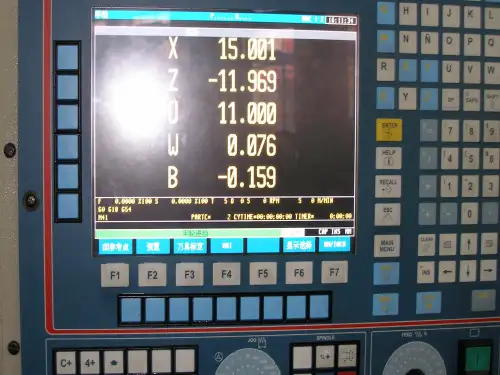

FAGOR 8055M CNC采用集成式控制面板，使用软功能键在主菜单上选择操作方式，每种操作方式下分列各级子菜单，界面清晰，操作较SIEMENS 、FANUC CNC简单、便捷，用户易掌握。

在设计思路方面，该CNC具备一些独特的功能，对系统调试人员调试机床提供很大便利和帮助。

一.系统采用CNC断电，参考点自动记忆功能，避免了CNC在机床参考点处断电后，机床重新开机回参考点时发生超极限或撞车的危险。

二.PLC程序可在CNC上直接显示、编辑、修改，亦可在个人PC上用纯文本方式编辑，然后传送至PLC。

编程语言采用语句表格式，结构紧凑，免除了梯形图编程占用大量页面带来检索、翻页的麻烦。

所有PLC输入、输出及中间标志均可通过定义变为助记符，在PLC程序中使用，例：I5 伺服正常，通过定义可在编程时使用"SV OK"这段文字来表述，便于使用者理解。

三.CNC提供了强大的诊断功能。

1 通过屏幕显示PLC程序及各输入、输出及所有中间标志的状态，实现实时在线监控。

2带有逻辑分析仪（译名），可同时显示多个时间周期较短信号（如毫秒级的信号）的时序图，并自动计算各信号之间的时间差，以便机床故障时对信号进行分析。

3可绘制帮助图像和文件，当机床出现某个故障时，PLC自动激活相应文件，帮助维修人员快速定位故障点，并提供解决办法。

四.PLC 程序、帮助图像和文件存储在EEPROM中，避免因电池电压跌落引起程序丢失，数据的安全性较高。

五.通过CNC与PLC之间丰富的通信功能实现各种内部状态显示、变量的读取和信息交换，如：读取NC参数、机床坐标值，由PLC控制机床实现坐标运动，远程操作和监控等。

FANUC 0iC FSSB伺服控制：NC上的口为 COP10A，接伺服放大器COP10B，如还有一个
伺服放大器，则再从COP10A 到 COP10B。 FANUC 0iC I/O：I/O Link NC上的口为JD1A， 接I/O单元上JD1B，如再有一个I/O单元，从上一
单元JD1A接至下一个单元JD1B。CB104— CB107为4根扁平电缆,每根50芯,通向机床面板和
机床
FSSB和I/O Link体现 FANUC 公司硬件结构思想, 主运动信息和辅助运动信息分离
四、SIEMENS（西门子）802D系统结构
一、数控系统主要部件
数控控制器 伺服（主轴）放大器、电机（反馈） I/O装置 机床
二、数控机床装配过程
1、机床厂选型购置 2、电器、机械连接 3、PLC编程（辅助功能） 4、参数确定（主运动） 5、联调
三、FANUC 0iC 系统的结构
ቤተ መጻሕፍቲ ባይዱ
FSSB 主运动信息
I/O Link 辅助运动信息

共享总线结构的优点是系统配置灵活、结构简单、容易实现、 造价低。缺点是会引起竞争，使信息传输率降低，总线一旦出现故 障，会影响全局。
FANUC 15系统的总线是FANUC公司白己设计的FANUC BUS
共享总线结构
共享存储器结构的典型代表有GE公司的MTC1 CNC，其硬件 结构如图所示。MTCl CNC共有3个CPU，其中中央CPU负责数控 程序的编辑、译码、刀具和机床参数的输入；显示CPU把中央 CPU的指令和显示数据送到视频电路进行显示，此外还定时扫 描键盘和倍率开关状态并送中央CPU进行处理；插补CPU完成插 补运算、位置控制、I／O控制和RS232C通信等任务，还向中央 CPU提供机床操作面板开关状态及所需显示的位置信息等。中 央CPU与显示CPU和插补CPU之间各有512字节的公共存储器用于 交换信息。
优点:
结构的CNC装置结构紧凑、体积小、可靠性高、价格 低、有很高的性能价格比。AB公司的8601就是大板式结 构的CNC。 缺点:硬件功能不易变动，柔性低。
fanuc-6M系统
模块化结构
将CPU、存储器、输入输出控制、位置检测、显 示部件等分别做成插件板(称为硬件模块)，相应的软 件也是模块结构，固化在硬件模块中。硬软件模块形 成一个特定的功能单元，称为功能模块。功能模块间 有明确定义的接口，接口是固定的，使用工厂标准或 工业标准，彼此间可进行信息交换。各模块间连接的 定义，形成了所谓的总线。
FANUC 0i系统的内部结构
FANUC 0i系统主CPU板的构成框图
FANUC 0i系统的CNC单元为大板结构。 基本配置有:
主板、 存储器板、 I/O板、 伺服轴控制板 电源板。 各板插在主板上,与CPU的总线相连。
(1)主板 主CPU在该板上。主CPU用于系统主控,原

发格8055软限位参数
发格8055软限位参数是数控机床上常见的一种参数设置，它可以帮助机床实现精准的定位和运动控制。

在数控加工中，软限位参数的设置对于保障加工质量和提高加工效率起着非常重要的作用。

首先，软限位参数可以帮助机床实现对加工范围的有效控制。

通过设定软限位参数，可以限制机床在加工过程中的移动范围，从而避免因误操作或程序错误导致的机床超限运动，保护机床和工件的安全。

同时，软限位参数还可以根据具体加工需求进行灵活设置，满足不同加工工件的要求。

其次，软限位参数还可以提高加工的精度和稳定性。

在数控加工中，精准的定位和运动控制是保证加工质量的关键，而软限位参数的设置可以有效地避免机床在加工过程中出现意外的超限运动，确保加工的精度和稳定性。

另外，软限位参数的设置还可以提高生产效率。

通过合理设置软限位参数，可以缩短加工程序的运动路径，减少空走时间，提高加工
的效率。

同时，软限位参数的设置还可以减少因误操作或程序错误导致的机床碰撞和损坏，避免不必要的停机维修，提高生产效率和设备利用率。

总的来说，发格8055软限位参数的设置在数控加工中起着非常重要的作用，它不仅可以保障加工的安全和质量，还可以提高加工的精度和稳定性，同时还可以提高生产效率。

因此，在实际的加工生产中，我们需要充分重视软限位参数的设置，根据具体的加工需求和机床特性进行合理的设置，以实现更加高效、稳定和安全的加工生产。
