UPS电池容量的计算方法..UPS电池容量的计算方法一般UPS配置以一下公式计算:UPS电源视在功率(VA)×功率因素×延时时长(小时数)÷UPS电源启动直流电压÷逆变器效率=所需电池安时数(AH)功率因数一般取0.8，逆变器效率一般取0.9，UPS电源启动直流电压根据不同型号而不同。
计算出了所需的安时数后，再根据UPS启动直流电压和实际使用的电池的安时数决定电池进行串联和并联。
例如：电池安时数=60000×0.8×0.5÷192÷0.9=138.88AHUPS/EPS电池时间计算方法一、UPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P →UPS电源的标称输出功率cosф →UPS电源的输出功率因数（UPS一般为0.8）η →UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.7V）N →每组电池的数量根据所选的蓄电池组的后备时间，查出所需的电池组的放电速率值C，然后根据：电池组的标称容量= I最大/C时间与放电速率C30分钟 60分钟 90分钟 120分钟 180分钟0.92 0.61 0.5 0.42 0.29例如P=300KVA延时30分钟逆变器启动电压：U=360电池额定电压：U1=12V每组电池数量：N=U÷U1=360÷12=30节电池的最大放电电流：Imax=P×cosф÷（η×N×E）=300000VA×0.8÷（0.9×30×10.5）=846A电池组的标称容量= 846÷0.92=919AH电池组的总容量=919AH×30节×12V=330840AH需要用电池150AH 30节6组，电池柜6个，尺寸800*900*2000300KVA UPS尺寸为1800*1250*1800电池放出容量=负载的有功功率×支持时间/(电池电压×UPS逆变效率)=300000×=370二、EPS电池时间计算方法计算蓄电池的最大放电电流值：I最大=Pcosф/（η*E临界*N）注：P →EPS电源的标称输出功率cosф →EPS电源的输出功率因数（EPS一般为1`）η →UPS逆变器的效率，一般为0.88~0.94（实际计算中可以取0.9）E临界→蓄电池组的临界放电电压（12V电池约为10.5V，2V电池约为1.7V）N →UPS电源计算公式及电池配置方法1、技术性能；2、质量保证；3、服务保证；4、产品价格。

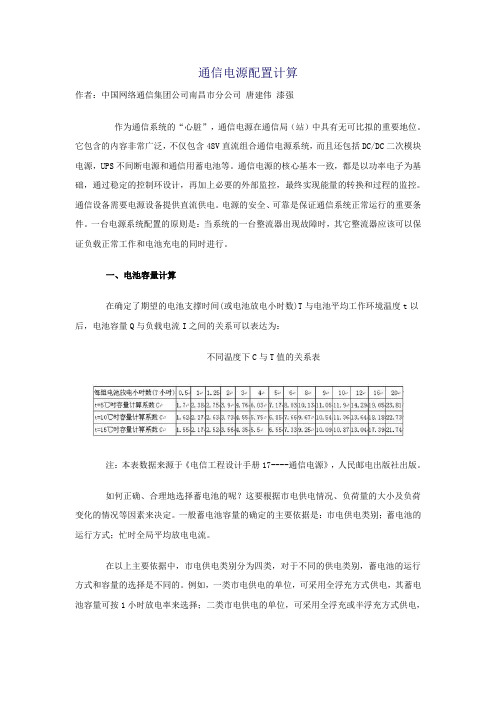

通信电源配置计算作者：中国网络通信集团公司南昌市分公司唐建伟漆强作为通信系统的“心脏”，通信电源在通信局（站）中具有无可比拟的重要地位。
它包含的内容非常广泛，不仅包含48V直流组合通信电源系统，而且还包括DC/DC二次模块电源，UPS不间断电源和通信用蓄电池等。
通信电源的核心基本一致，都是以功率电子为基础，通过稳定的控制环设计，再加上必要的外部监控，最终实现能量的转换和过程的监控。
通信设备需要电源设备提供直流供电。
电源的安全、可靠是保证通信系统正常运行的重要条件。
一台电源系统配置的原则是：当系统的一台整流器出现故障时，其它整流器应该可以保证负载正常工作和电池充电的同时进行。
一、电池容量计算在确定了期望的电池支撑时间(或电池放电小时数)T与电池平均工作环境温度t 以后，电池容量Q与负载电流I之间的关系可以表达为：不同温度下C与T值的关系表注：本表数据来源于《电信工程设计手册17----通信电源》，人民邮电出版社出版。
如何正确、合理地选择蓄电池的呢？这要根据市电供电情况、负荷量的大小及负荷变化的情况等因素来决定。
一般蓄电池容量的确定的主要依据是：市电供电类别；蓄电池的运行方式；忙时全局平均放电电流。
在以上主要依据中，市电供电类别分为四类，对于不同的供电类别，蓄电池的运行方式和容量的选择是不同的。
例如，一类市电供电的单位，可采用全浮充方式供电，其蓄电池容量可按1小时放电率来选择；二类市电供电的单位，可采用全浮充或半浮充方式供电，其蓄电池容量可按3小时放电率来选择；三类市电供电的单位，可采用充放电方式供电，其蓄电池容量可按8～10小时放电率来选择。
放电率与电池容量的关系可见表1-5。
此外，忙时全局平均放电电流也是决定所装蓄电池容量的重要因素。
选择蓄电池的容量可按下述公式计算：式中，Q──蓄电池容量(安培小时)；I平均──忙时全局平均放电电流；η──设计标准规定的放电小时率(小时数)；Kn──容量转变系数，即n小时放电率下，蓄电池容量与10小时放电率的蓄电池容量之比。

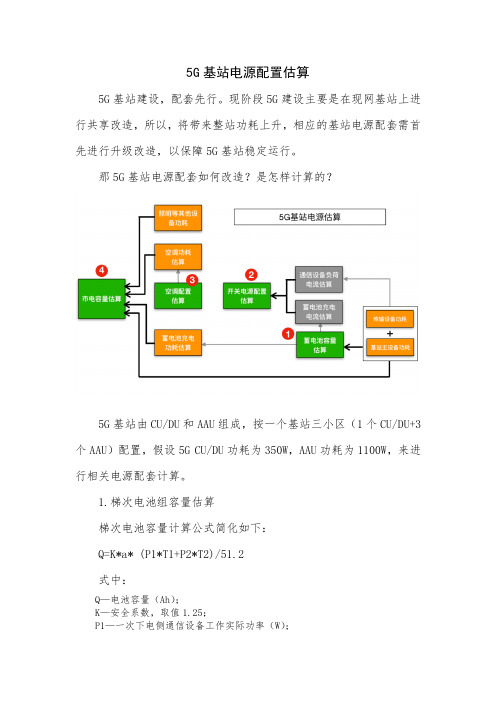

5G基站电源配置估算5G基站建设，配套先行。
现阶段5G建设主要是在现网基站上进行共享改造，所以，将带来整站功耗上升，相应的基站电源配套需首先进行升级改造，以保障5G基站稳定运行。
那5G基站电源配套如何改造？是怎样计算的？5G基站由CU/DU和AAU组成，按一个基站三小区（1个CU/DU+3个AAU）配置，假设5G CU/DU功耗为350W，AAU功耗为1100W，来进行相关电源配套计算。
1.梯次电池组容量估算梯次电池容量计算公式简化如下：Q=K*a* (P1*T1+P2*T2)/51.2式中：Q—电池容量（Ah）；K—安全系数，取值1.25；P1—一次下电侧通信设备工作实际功率（W）；P2—二次下电侧通信设备工作实际功率（W）；T1—一次下电侧设备备电总时长（h），通常为3小时；T2—二次下电侧设备备电总时长（h），通常为10小时；a—温度调整系数，寒冷、寒温I、寒温II地区取1.25；其余地区取1.0；51.2—梯次电池组标准放电电压参数解释：基站直流配电回路有一次下电和二次下电之分，一次下电侧通信设备指基站设备，二次下电侧通信设备指传输设备、监控设备。
当市电停电后，蓄电池组开始放电，继续给基站设备和传输设备等供电。
但由于蓄电池容量有限，故在一个门限值时，会断掉电量消耗更大的基站设备供电，只保留电量消耗较小的传输设备和监控设备供电，以让蓄电池组可以继续工作一段较长的时间，以便维护人员能够有时间赶到，进行发电应急处理，此时称为一次下电。
当一次下电完成，传输设备和监控设备工作一段时间后，为了保护电池，传输设备供电会终止，此时称为二次下电。
假设在1个CU/DU+3个AAU配置下，基站传输和监控设备功耗为500W，即P2为500W。
再来计算一下P1，1*CU/DU功耗+3*AAU功耗=1*350W+3*1100W，即P1为3650W。
因此，根据电池容量计算公式，Q=1.25*1*（3650*3+500*10)/51.2=389（Ah）。
移动通信机房电源电池计算方法精简版电源电池容量的计算方法包括两部分内容，首先是负载需求计算，然后是电池容量的计算。
首先，负载需求计算是指计算移动通信机房在停电时所需的最小负载需求电流。
一般来说，移动通信机房的负载主要包括通信设备以及辅助设备的电流需求。
通信设备的电流需求可以通过设备的额定功率进行计算，公式如下：负载电流=设备总功率/电源电压辅助设备的电流需求主要包括空调、UPS等设备。
对于空调，可以通过查看设备的额定功率来计算，然后使用相同的公式进行计算。
对于UPS，则需要查看设备的输出功率和效率来计算，公式如下：负载电流=UPS输出功率/(电源电压*UPS效率)然后，通过将通信设备和辅助设备的电流需求累加，即可得到移动通信机房在停电时所需的最小负载需求电流。
然后，通过计算停电期间的时间，可以得到移动通信机房所需的最小电池容量。
电池容量的计算可以使用以下公式：电池容量=最小负载需求电流*停电时间需要注意的是，在计算电池容量时，还需要考虑到电池的放电效率以及充电时间。
放电效率是指电池在放电过程中的能量损失，而充电时间是指电池重新充满所需的时间。
通过考虑这些因素，可以计算出更为精确的电池容量。
此外，为了保证电池能够持续地提供稳定的电力供应，还需要考虑电池的备用容量。
备用容量指的是在停电或电网故障期间，电池所能提供的超额电力供应，以应对意外或其他突发情况。
备用容量的计算可以根据实际情况来确定。
综上所述，移动通信机房电源电池容量的计算方法主要包括负载需求计算和电池容量计算。
通过准确计算，可以确保移动通信机房在停电或电网故障时继续正常运行，提供稳定的电力供应。
通信机房电源计算公式柴油发电机容量计算1:asdfssP=2*(P入+P空调+P照明+P其他...)其中:P--------油机容量P入------电源输入功率P空调----空调输入功率P照明----照明用电P其他----其他需要油机供电设备柴油发电机容量计算2:柴油发电机组容量应该满足稳定计算负荷的要求。
P js=K c P e=P eP rg=kP jS=1.2P eP js-需要柴油发电机供电的负荷的计算功率（kW）; K c-总需用系数；取Kc=1；P e-需要柴油发电机供电的负荷的额定功率（kW）； P rg-柴油发电机组的输出功率（kW）；K-可靠系数：K=1.2市低压配电屏容量计算:市电低压配电屏在中小局站一般按满足终局容量考虑,其额定容量应满足下式:Ie≥Se*1000/√3*380式中：Ie-市电低压配电屏额定电流（A);Se-变压器的额定容量（KVA).通信用交流配电屏容量计算：电力室交流配电屏的额定容量应满足下式需要：Ie≥P*1000/√3*380*cosQ式中： Ie-交流配电屏的额定电流(A);P-交流配电屏所保证的交流负荷远期最大值(kw);cosQ-功率因数。
整流模块配置：N=(I f+I c)/I m +1 （取整）N--整流模块数I f--本期负荷电流I c--10小时率电池充电电流Q/10I m--每个模块电流N≤10时,1只备用; N＞10时,每10只备用1只.蓄电池的容量计算:Q≥KIT/η[1+α(t-25)]Q-蓄电池容量(Ah);K-安全系数,取1.25I-负荷电流(A);T-放电小时数(h),见表η-放电容量系数,见表;t-实际电池所在地环境温度系数。
所在地有采暖时，按15℃考虑,无采暖设备时,按5℃考虑;α-电池温度系数(1/℃),当放电小时率≥10时,取α=0.006;当10＞放电小时率≥1时,取α=0.008;当放电小时率＜1时,取α=0.01。
5G基站由BBU和AAU组成，以一个基站开通一家运营商三小区（1个BBU+3个AAU）配置，假设5G BBU功耗为350W，AAU功耗为1100W，来进行相关电源配套计算。
1 蓄电池组容量估算蓄电池容量计算公式简化如下：Q=K*(P1*T1/η+P2*T2/η)/43.2式中：Q—电池容量（Ah）；K—安全系数，取1.25；P1—一次下电侧通信设备工作实际功率（W）；P2—二次下电侧通信设备工作实际功率（W）；T1—一次下电侧设备备电总时长（h），通常为3小时；T2—二次下电侧设备备电总时长（h），通常为10小时；η—放电容量系数，电池放电3小时为0.75，10小时为1.00；43.2—蓄电池组允许的最低放电电压参数解释：基站直流配电回路有一次下电和二次下电之分，一次下电侧通信设备指基站设备，二次下电侧通信设备指传输设备、监控设备。
当市电停电后，蓄电池组开始放电，继续给基站设备和传输设备等供电。
但由于蓄电池容量有限，故在一个门限值时，会断掉电量消耗更大的基站设备供电，只保留电量消耗较小的传输设备和监控设备供电，以让蓄电池组可以继续工作一段较长的时间，以便维护人员能够有时间赶到，进行发电应急处理，此时称为一次下电。
当一次下电完成，传输设备和监控设备工作一段时间后，为了保护电池，传输设备供电会终止，此时称为二次下电。
本文假设在1个BBU+3个AAU配置下，基站传输和监控设备功耗为500W，即P2为500W。
再来计算一下P1，1*BBU功耗+3*AAU功耗=1*300W+3*1100W，即P1为3650W。
因此，根据电池容量计算公式，Q=1.25*（3650*3/0.75+500*10/1)/43.2=567（Ah）。
也就是说，基站站点新增一套5G基站设备（1个BBU+3个AAU）后，相应的需新增一组容量为500Ah的蓄电池。
2 开关电源配置估算整流设备的总容量应按负荷电流和蓄电池的均衡充电电流之和确定，计算方法如下：I总=I负+I蓄I总：开关电源容量，I负：通信用负荷电流，I蓄：蓄电池充电电流。
通信电源设备配置和容量计算电源设备配置和容量计算 (2)供电系统⽰意图 (2)蓄电池的配置和容量计算 (2)交流配电屏容量计算 (4)整流器的电流计算 (5)逆变器的输⼊电流计算 (5)电⼒电缆的设计 (5)直流电缆 (5)交流配电屏⾄三相整流器交流电缆截⾯积 (6)变压器到交流配电屏交流线截⾯积 (6)油机发电机到交流配电屏的交流线截⾯积 (6)220V电源线截⾯积 (7)空调系统设计 (7)照明系统设计 (8)发电机配置原则 (9)容量的确定 (9)储油罐及⽇⽤油箱的容量计算 (10)电源设备配置和容量计算主要介绍了固⽹接⼊层局点供电系统的组成，蓄电池、交流配电屏、整流器、逆变器的配置和容量计算，并介绍了交直流电缆线径的计算⽅法，为局点电⼒配置提供计算的依据。
供电系统⽰意图通信机房供电系统如下所⽰：接⼊层局点供电系统相对⽐较简单，如下所⽰：蓄电池的配置和容量计算⼀般蓄电池容量的确定的主要依据是：市电供电类别；蓄电池的运⾏⽅式；忙时全局平均放电电流。
■电池的⼯作⽅式按蓄电池组的运⾏制式划分，分为充放电、半浮充、全浮充。
充放电⼯作⽅式：两组蓄电池交替对通信设备放电供电，当其中⼀组投⼊放电供电是，另⼀组由整流器充电备⽤。
半浮充⼯作⽅式：⽤⼀组或两组蓄电池与整流器并联对通信设备浮充供电，部分时间由蓄电池组单独放电供电。
在蓄电池与整流器并联浮充⼯作时，整流器除提供通信设备⽤电外，还要对蓄电池由于放电供电或⾃放电引起的容量损失予以补充，后者单独进⾏充电备⽤。
全浮充⼯作⽅式：在市电供电时，蓄电池与整流器并联浮充对通信设备供电；在市电停电或必须时，由蓄电池组放电供电。
蓄电池放电供电或⾃放电引起的容量损失，在浮充时全部补⾜。
■市电供电类别市电供电类别分为四类，对于不同的供电类别，蓄电池的运⾏⽅式和容量的选择是不同的。
例如，⼀类市电供电的单位，可采⽤全浮充⽅式供电，其蓄电池容量可按1⼩时放电率来选择；⼆类市电供电的单位，可采⽤全浮充或半浮充⽅式供电，其蓄电池容量可按3⼩时放电率来选择；三类市电供电的单位，可采⽤充放电⽅式供电，其蓄电池容量可按8～10⼩时放电率来选择。
通信电源配置计算作为通信系统的“心脏”，通信电源在通信局（站）中具有无可比拟的重要地位。
它包含的内容非常广泛，不仅包含48V直流组合通信电源系统，而且还包括DC/DC二次模块电源，UPS不间断电源和通信用蓄电池等。
通信电源的核心基本一致，都是以功率电子为基础，通过稳定的控制环设计，再加上必要的外部监控，最终实现能量的转换和过程的监控。
通信设备需要电源设备提供直流供电。
电源的安全、可靠是保证通信系统正常运行的重要条件。
一台电源系统配置的原则是：当系统的一台整流器出现故障时，其它整流器应该可以保证负载正常工作和电池充电的同时进行。
一、电池容量计算在确定了期望的电池支撑时间(或电池放电小时数)T与电池平均工作环境温度t以后，电池容量Q与负载电流I之间的关系可以表达为：不同温度下C与T值的关系表注：本表数据来源于《电信工程设计手册17----通信电源》，人民邮电出版社出版。
如何正确、合理地选择蓄电池的呢？这要根据市电供电情况、负荷量的大小及负荷变化的情况等因素来决定。
一般蓄电池容量的确定的主要依据是：市电供电类别；蓄电池的运行方式；忙时全局平均放电电流。
在以上主要依据中，市电供电类别分为四类，对于不同的供电类别，蓄电池的运行方式和容量的选择是不同的。
例如，一类市电供电的单位，可采用全浮充方式供电，其蓄电池容量可按1小时放电率来选择；二类市电供电的单位，可采用全浮充或半浮充方式供电，其蓄电池容量可按3小时放电率来选择；三类市电供电的单位，可采用充放电方式供电，其蓄电池容量可按8～10小时放电率来选择。
放电率与电池容量的关系可见表1-5。
此外，忙时全局平均放电电流也是决定所装蓄电池容量的重要因素。
选择蓄电池的容量可按下述公式计算：式中，Q──蓄电池容量(安培小时)；I平均──忙时全局平均放电电流；η──设计标准规定的放电小时率(小时数)；Kn──容量转变系数，即n小时放电率下，蓄电池容量与10小时放电率的蓄电池容量之比。
t──实际电解液的最低温度。
蓄电池室有采暖设备时，可按15℃考虑；无采暖设备时，则按所在地区最低室内温度计算，但不应低于0℃。
25──蓄电池额定容量时的电解液温度；0.006──容量温度系数(即电解液以25℃为标准时，每上升或下降1℃时所增加或减少的容量比值)。
为了便于计算，可将上述公式简化为Q＝K·I平均式中，K──电池容量计算系数，可参见《电信工程设计手册－17分册》。
不同放电率的放电电流和电池容量二、接地体和接地导线的选择接地体一般采用的镀锌材料1、角钢，50×50×5mm角钢，长2.5m。
2、钢管，Ф50mm，长2.5m。
3、扁钢，40×4mm2。
通信直流接地导线一般采用的材料1、室外接地导线用40×4mm2镀锌扁钢，并应缠以麻布条后再浸沥青或涂抹沥青两层以上。
2、室外接地导线用40×4mm2镀锌扁钢，再换接电缆引入楼内时，电缆应采用铜芯，截面不小于50mm2。
在楼内如换接时，可采用不小于70mm2的铝芯导线。
不论采用哪一种材料，在相接时应采取有效措施，以防止接触不良等故障。
由地线盘或地线汇流排到下列设备的接地线，可采用不小于以下截面的铜导线：1、24V、-48V、-60V直流配电屏 95mm22、±60V、±24V直流配电屏 25mm23、电力室直流配电屏到自动 95mm2长市话交换机室和微波室4、电力室直流配电屏到测量台 25mm25、电力室直流配电屏到总配线架 50mm2三、交直流供电系统电力线的选配决定了应配备的电力机器后，再确定机器的布置，然后需要决定组成电源系统各种机器的电线种类，线径，长度等。
这些配线的组成大致区分为：(1)交流回路，(2)直流回路，(3)信号电源等杂放电线和控制、警报回路，(4)接地回路。
考虑通电容量，机械强度，负荷条件，布设条件等，从技术方面，经济方面进行最合适的设计。
1、交流供电回路的配线通信用电源设备的交流配线有受电设备的配线，直流供电方式的各种整流设备等的输入线，交流供电方式的输入输出线以及内燃机发电机的输出线等，采用三芯或双芯的IV线和CV电缆，特别是大容量时使用铜母线，铝母线等。
通过线径根据温升决定的安全电流来选定。
亦即电缆之类的发热主要是由于导体电阻产生损失，为了把发热控制在允许值内，必须限制电流大小。
此外，机器配置和配线的关系，在分多层敷设的情况下，必须进一步递减允许电流值。
这样，除了在规定条件下决定的容许温度和关于电压降外，配线还要注意以下几项。
必须不损坏负荷的性能负荷端电压的变动幅度要小各负荷的端电压要均匀一致要减小配线中的电力损失要经济鉴于以上情况，一般电压降值在输入电压的2％以内。
而且，在数据通信方式中采用的电源，在瞬变时也要求高精度的交流电压，当计算允许电压降低时，可采用考虑了配线电阻和电感二方面因素的下列公式，进行设计。
式中，S：所需线截面积(mm2)K：使用不同电缆截面积的常数，与设计使用年数有关I：设计电流(A)M：配线距离(m)V：允许电压降(V)若按经济电流密度计算,则有：Im—最大负荷电流Ji—经济电流密度例:某局最大负荷电流为70A,最大负荷年利用小时数达4000，所需铜缆线径为：由此得出应使用35mm2的铜缆。
2、交流回路电力线的敷设电源导线的敷设一般应满足如下要求：按电源的额定容量选择一定规格、型号的导线，根据布线路由、导线的长度和根数进行敷设。
沿地槽、壁槽、走线架敷设的电源线要卡紧绑牢，布放间隔要均匀、平直、整齐；不得有急剧性转变或凹凸不平现象。
沿地槽敷设的橡皮绝缘导线(或铅包电缆)不应直接和地面接触、槽盖应平整、密缝并油漆，以防潮湿、霉烂或其他杂物落入。
当线槽和走线架同时采用时，一般是交流导线放入线槽、直流导线敷设在走线架上。
若只有线槽或走线架，交、直流导线亦应分两边敷设，以防交流对通信的干扰。
电源线布放好后，两端均应腾空，在相对湿度不大于75％时，以500V兆欧表，测量其绝缘电阻是否符合要求(2MΩ以上)。
3、直流供电回路电力线的组成直流供电回路的电力线，包括除远供电源架出线以外的所有电力线，如蓄电池组至直流配电设备，直流配电设备至变换器、通信设备、电源架、列柜、安装在交流屏上的事故照明控制回路进线端子和高压控制或信号设备的接线端子，电源架、列柜和变换器至通信设备，事故照明控制回路出线端子至事故照明设备，列柜至信号设备，以及各种整流器至直流配电设备或蓄电池的导线等等。
上述各段导线中，直流配电设备至高压控制及信号设备的电力线，应按容许电流选择，并在必要时按容许电压降校验；直流屏内浮充用整流器至尾电池的导线(在直流屏内部的部分)，应按容许电流选择，并按机械强度校验；整流器至直流配电屏的导线，一般应按容许电流选择，但在该段导线使用母线时，可按机械强度选择，而按允许电流校验。
其余部分的导线，均应按蓄电池至用电设备的容许电压降选择；或在使用变换器时，按变换器至通信设备的容许电压降选择。
按导线的长期容许电流选择导线时，要根据导线可能承担的最大电流，对照导线容许载流量的敷设条件下的修正值，来确定导线截面。
按允许电压降计算选择直流电力线时，也要根据导线可能承担的最大电流计算。
本节着重介绍根据允许压降选择电力线的计算方法。
1. 直流供电回路电力线的截面计算根据允许电压降计算选择直流供电回路电力线的截面，一般有三种方法，即电流矩法、固定分配压降法和最小金属用量法。
2. 电流矩法采用电流矩法计算导体截面，是按容许电压降来选择导线的方法。
它以欧姆定律为依据。
在直流供电回路中，某段导线通过最大电流I时，根据欧姆定律，该段导线上由于直流电阻造成的压降可按下式计算：ΔU＝IR＝IρL/S＝IL/γS式中：ΔU──导线上的电压降(V)；I──流过导线的电流(A)；R──导体的直流电阻(Ω)；ρ──导体的电阻率(Ω·mm2/m)；L──导线长度(m)；S──导体截面面积(mm2)r──导体的电导率(m/Ω·mm2)。
导体的电导率是其电阻率的倒数。
不同材质的电导率也不相同，例如：r铜＝57；r铝＝34；单股的钢导体r钢＝7，它们的单位是m/Ω·mm2。
必须注意，所谓线路导体的总压降ΔU总，是指从直流电源设备(如蓄电池组、变换器等)的输出端子到用电设备(如变换器、通信设备等)的进线端子的最大允许压降中，扣除设备和元器件的实际压降后，所余下的那一部分。
整个供电回路机线设备的最大允许压降，是根据通信等用电设备要求的允许电压变动范围和采用蓄电池浮充供电时的浮充电压、合理的放电终止电压以及加尾电池调压时的电压变动情况统筹规定的。
其数值见表1-7。
配电设备和元器件直流压降参考值该段导线截面的选定，还要考虑筹料方便、布线美观，特别是主干母线各段规格相差不多时，一般按较大的一种规格选取，以减少导线品种、规格和接头数量。
由于上述计算导线截面的方法中常常用到电流与流经导体长度的乘积，即所谓的电流矩，故上述计算方法习惯上称为电流矩法。
四、电源模块容量选配l 用电设备工作时需要的最大工作电流I1，l 蓄电池充电电流I2，l N+1备份1．用电设备需要的最大工作电流I1将所有用电设备需要的最大工作电流全部相加就得到最大工作电流I1.如果有逆变器，需要将逆变器的最大工作电流也加上。
2．蓄电池充电电流I2在确定了用电设备工作时需要的最大工作电流I1之后，并知道要求的蓄电池放电时间T之后,蓄电池容量Q就可以确定了，如下：Q＝A× K × I1 × TQ为电池标称容量（10小时放电容量），最终确定的Q应该是上面的数值向上取整，因为蓄电池的容量并不是个连续变化量。
A为时间补偿系数。
因为邮标规定蓄电池的容量下降到标称值的80％时，蓄电池就报废，为了保证在其报废前仍能使用足够长时间，增加一个时间补偿系数为1.25，但在不是很严格的情况下，这个系数可以不乘。
K为在1附近变化的变量，对于不同的蓄电池放电时间T，K为不同值，并和各种厂家的产品有不同，大致如下：如果蓄电池容量不太小，尽量采用两组蓄电池并联供电，增强可靠性，每组为原计算值的一半。
确定了Q以后（或者直接由局方确定），充电电流I2即为I2＝Q× C电池充电常数C一般在0.1—0.2之间，即充电时间为10到5小时，可选0.15。
3．N+1备份由I1、I2之和、系统所需的终局容量大小、确定什么电源系统，要保证（1）所选系统的容量大于终局容量；（2）尽量使模块的基本量N大于等于3。
确定了电源系统后，确定模块的基本数量N，即将I1、I2之和除以模块容量并向上取整。
将配置的模块数量做冗余备份，对于整流模块数量小于10的系统，备份为N+1，大于10的，取N+2。
