基站勘察与设计

基站勘察流程及注意事项范本一、引言基站勘察是在建设通信基站前，对选定的基站位置进行地理环境和技术条件的评估。

准确的基站勘察是基站建设的基础，对于提高基站的覆盖质量和网络性能具有重要意义。

本文将介绍基站勘察的流程及注意事项。

二、基站勘察流程1.确定勘察范围：根据工程的要求和区域特点，确定需要勘察的基站范围，并细化分区。

2.地理环境勘察：对选定的基站位置进行实地考察，包括地形、地势、土壤等方面的情况，并绘制勘察图。

3.电磁环境勘察：对基站周边的电磁环境进行测试分析，评估是否有干扰源存在，并预测基站的电磁辐射范围。

4.天线布局勘察：根据基站的位置和天线的特点，确定天线布局方案，并考虑叶片旋转设计和垂直安装方式。

5.传输线路设计：根据基站的布设情况和传输设备的位置选择，设计合理的传输线路方案，包括线路布设、接地和抗干扰措施等。

6.能源供应勘察：对基站所需要的电源设施进行评估和选择，包括供电线路、电源设备和电池等。

7.安全环保勘察：评估基站建设和运行对环境的影响，提出合理的预防措施，并考虑基站运营期间的安全管理和维护。

8.勘察总结报告：根据勘察结果，撰写勘察总结报告，包括基站位置、勘察结果、勘察发现的问题和建议等。

三、基站勘察注意事项1.准确收集信息：在地理环境勘察中，要准确收集与勘察有关的信息，如地形地貌、土壤状况、周边建筑物和植被等。

2.仔细测量勘察地点：对于基站的具体位置，要进行仔细的测量，包括地理坐标和高程等。

3.合理分析电磁环境：电磁环境勘察要综合考虑不同频段的电磁辐射情况，评估是否会造成干扰或电磁污染。

4.合理选择天线布局：天线布局要根据基站位置和天线特点进行合理选择，避免遮挡和干扰等问题。

5.设计合理的传输线路：传输线路设计要考虑线路隐蔽性、抗干扰性和接地等问题，确保传输质量和安全性。

6.科学选择能源供应设备：根据基站的规模和用电需求，科学选择合适的电源设备和电池，确保供电的稳定性和可靠性。

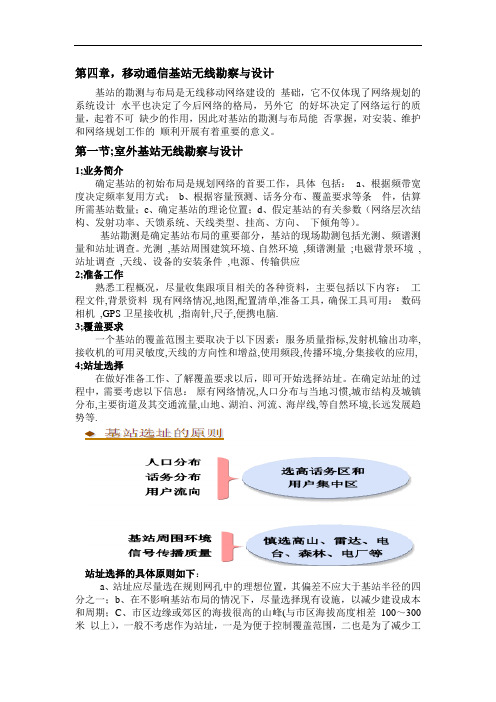

第四章，移动通信基站无线勘察与设计基站的勘测与布局是无线移动网络建设的基础，它不仅体现了网络规划的系统设计水平也决定了今后网络的格局，另外它的好坏决定了网络运行的质量，起着不可缺少的作用，因此对基站的勘测与布局能否掌握，对安装、维护和网络规划工作的顺利开展有着重要的意义。

第一节;室外基站无线勘察与设计1;业务简介确定基站的初始布局是规划网络的首要工作，具体包括：a、根据频带宽度决定频率复用方式；b、根据容量预测、话务分布、覆盖要求等条件，估算所需基站数量；c、确定基站的理论位置；d、假定基站的有关参数（网络层次结构、发射功率、天馈系统、天线类型、挂高、方向、下倾角等）。

基站勘测是确定基站布局的重要部分，基站的现场勘测包括光测、频谱测量和站址调查。

光测,基站周围建筑环境、自然环境,频谱测量;电磁背景环境,站址调查,天线、设备的安装条件,电源、传输供应2;准备工作熟悉工程概况，尽量收集跟项目相关的各种资料，主要包括以下内容：工程文件,背景资料现有网络情况,地图,配置清单,准备工具，确保工具可用：数码相机,GPS卫星接收机,指南针,尺子,便携电脑.3;覆盖要求一个基站的覆盖范围主要取决于以下因素：服务质量指标,发射机输出功率,接收机的可用灵敏度,天线的方向性和增益,使用频段,传播环境,分集接收的应用, 4;站址选择在做好准备工作、了解覆盖要求以后，即可开始选择站址。

在确定站址的过程中，需要考虑以下信息：原有网络情况,人口分布与当地习惯,城市结构及城镇分布,主要街道及其交通流量,山地、湖泊、河流、海岸线,等自然环境,长远发展趋势等.站址选择的具体原则如下：a、站址应尽量选在规则网孔中的理想位置，其偏差不应大于基站半径的四分之一；b、在不影响基站布局的情况下，尽量选择现有设施，以减少建设成本和周期；C、市区边缘或郊区的海拔很高的山峰(与市区海拔高度相差100～300米以上），一般不考虑作为站址，一是为便于控制覆盖范围，二也是为了减少工程建设的难度，方便维护；d、新建基站应选在交通方便、市电可用、环境安全及少占良田的地方e、避免在大功率无线电发射台、雷达站或其他干扰源附近建站；f 、新建基站应设在远离树林处以避开接收信号的快速衰落,g、在山区、岸比较陡或密集的湖泊区、丘陵城市及有高层金属建筑的环境中选址时要注意信号反射及时间色散的影响；h、在市区楼群中选址时，可巧妙利用建筑物的高度，实现网络层次结构的划分；i、建网初期基站数量较少时，选择的站址应保证重点地区有良好的覆盖。

基站勘察知识点总结一、基站勘察的概念和意义基站勘察是对于基站场地进行测量、勘察和设计的过程。

它主要包括现场测量、场地勘察、地形测量、电磁辐射测量、环境评估等工作。

基站勘察的主要目的是为了明确基站的建设条件和环境特点，为后续的基站设计、建设和运维工作提供准确的基础数据和信息，保证基站的正常运行和通信质量。

二、基站勘察的工作流程1、前期准备在进行基站勘察工作之前，首先需要做好前期准备工作。

包括搜集相关资料、了解基站建设规划和要求、确定勘察区域、制定勘察方案等。

只有做好了充分的前期准备工作，才能确保后续的勘察工作有序进行。

2、现场测量现场测量是基站勘察的重要环节。

它包括对基站场地的实地勘察、测量场地的地形、地貌和地质特征，确定场地的空间布置和建设条件，以及测量基站场地的尺寸和位置等。

3、环境评估基站的建设会对周围环境产生一定的影响，如电磁辐射、噪音污染等。

因此，基站勘察还需要对基站周围环境进行评估和分析，确保基站的建设和运行符合相关环保和卫生标准。

4、勘察报告基站勘察结束后，需要将勘察结果整理成勘察报告，报告中应包括基站场地的详细测量数据、环境评估分析结果、建设条件评估等内容，以便于后续的设计和施工工作参考和使用。

三、基站勘察的主要内容和技术要求1、地形测量地形测量是基站勘察的重要内容之一。

它主要包括对基站场地的地形、地貌和地质特征进行测量、记录和分析，确定场地的地形特点和建设条件，为基站的布置和设计提供准确的地形数据。

地形测量的技术要求主要包括测量精度的要求、测量仪器和设备的选择、测量方法和技术的熟练程度等。

测量精度是地形测量的关键，它直接影响着基站场地数据的准确性和可靠性，因此需要重视和把握好地形测量的精度要求。

2、电磁辐射测量电磁辐射是基站建设中需要重点关注的问题之一。

在基站勘察中，需要对基站场地周围的电磁辐射进行测量和评估，确保基站的运行符合相关的辐射标准和要求。

电磁辐射测量的技术要求主要包括测量仪器和设备的选择、测量方法和技术的熟练程度、测量数据的准确性和可靠性等。

移动通信基站工程的勘测和设计随着经济与生活需求的不断提高,通信技术逐渐成为人类日常生活中主要的信息交流工具。

庞大的金融业、商业、服务业也越来越依赖通信系统，确保规范、严谨、无差错的通信工程建设是建设高质量通信网络必不可缺少的环节。

工程勘察与设计是通信工程建设中的核心部分，也是一个工程项目中主设备安装建设的开始，因此勘察与设计是否合格是项目能否顺利执行的关键.一、建站工程勘察工程勘察概述工程勘察是指在合同签订之后对工程现场的勘察,包括对工程安装环境、安装材料的勘察和工程安装方案的确定.因此，勘察是工程安装的必要准备，是工程工程设计的初级阶段。

通过工程勘察使用户了解工程的安排和准备要求,并与用户达成一致的安装方案。

勘察所涉及的范围很广，从机房布局到电缆走线，从主产品到电源配线架等配套设备，从数据规划到安装环境检查,从机柜安装到防雷接地等,工作内容很多，不同程度地都要有所了解工程勘察中输出中的重要文档《工程勘察任务书》《工程勘察计划》《工程勘察报告》《环境验收报告》《环境验收结论》《合同问题反馈表》《工程勘察报告评审表》工程勘察准备工作当工程师被指定负责一个工程的勘察后，该工程师就是该工程勘测的负责人.该负责人须在现场勘察之前获取相应信息并做好充分的准备工作,具体如下：1、阅读勘察通知单。

通常勘察通知单包括工程名称、产品类型、用户联系人和电话等内容.如果有疑问或者不能完成，及时反馈给上级，提出相应的解决办法,例如申请人力支援或放宽勘察周期.2、阅读合同清单、技术建议书、组网图、分工界面图等资料，熟悉据点配置、工程要求、用户背景等信息,充分理解产品配置和产品性能，如有不清楚或者不懂的地方应在勘察出发之前加以解决.3、去现场勘查之前需要先与用户联系，确认是否具备勘察条件。

判断是否具备勘察条件的依据为有无机房用来安装设备。

4、准备勘察所需的工具和各类文档。

二、基站工程设计1、设计在建设中的地位和作用设计是一门涉及科学、技术,经济和方针政策等各方面综合性的应用技术科学。
