HDMI尺寸规格书三

HDMICABLE规格明细：一、HDMI线材采用对线加屏蔽结构传输数字信号1、绝缘：发泡PE2、额定温度：60℃OR80℃3、额定电压：30VOLTS二、HDMI线材结构（近似DVICable）如下所述1、4对影像传输线（24awg、26awg、28awg、30awg）负责支持R、G、B及Clock功能。

2、4－6芯的控制线负责支持CEC/DDC,SDA,SCL,PowerHotPlugDetect功能。

3、4对个别用AL/Mylar屏蔽加5－6芯单芯电子线，集合后加双层屏蔽组合而成三、HDMI线材之电气特性规格*完全支持CEC信号连接设备*带宽高达10.2Gbps*支持所有的高清TV格式(480P，720P，1080I，1080P)1、特性阻抗（差分阻抗）：100±10Ω（TDR）2、远程串音：-26dB以下/cable3、传播延迟差：对内延迟差15lpsec以下，对间延迟差2.42ns以下4、电流： 0.5A MAX5、接触电阻： 10n0HMS MAX6、插合状态： 300AV RMS7、绝缘电阻： 100MOHMS MIN四、特点：*插头镀金防尘罩保护，即插即用，信号传输稳定*线缆采用高纯度铜线芯，精密的绞线技术结构*导线双绞阻抗匹配工艺，最大程度减少信号交叉窜扰，确保信号无错传输*模块化应力消除结构，防止线缆弯折损伤，便于灵活移动，持久耐用*信号对绞线采用125%专用屏蔽铝箔，外层采用高密度镀锡编织铜丝屏蔽五、HDMI的应用1游戏机PS3等4机顶盒7家用录象系统2高清数字电视5DVD播放器/复读机8人造卫星系统3液晶显示器6音频/视频接收装置9音响设备只要配备了HDMI接口，均可以享受高清数字化....六、HDMI线材主要的规格1、4P*30#+1P*30#+5C*30#+AB/UL20276HDMIOD:5.5mm2、4P*28#+1P*28#+5C*28#+AB/UL20276HDMIOD:7.3mm3、4P*26#+1P*26#+5C*26#+AB/UL20276HDMIOD:8.0mm4、4P*24#+1P*24#+5C*24#+AB/UL20276HDMIOD:10.0mm。

创亿欣电子有限公司TRONIXIN ELECTRONICS CO.LTDHdmi c type SeriesConnectorProduct SpecificationDOC. No.:SP-HDMI CM CONN-00Rev.:APage:1/ 7Approved/Date Checked/Date Written/DateTom2012.11.15Rokie2012.11.15Kenn.lin2012.11.15Product SpecificationFor HDMI C Type Series ConnectorRev. ECR# Description Written/Date Checked/Date Approved/Date X1 N/A NEW Kenn.lin 11.15 Rokie 11.15 Sady 11/15创亿欣电子有限公司TRONIXIN ELECTRONICS CO.LTDHdmi c type SeriesConnectorProduct SpecificationSP-HDMI CM CONN-00 A 2/ 7Approved/Date Checked/Date Written/DateTom2012.11.15Rokie2012.11.15Kenn.lin2012.11.151.0 Scope :It applies to all products which specified the application of this standard. But, when there is an item which isn't based on this standard, it mentions to the product drawing about the item. The entry of this product drawing in the case has priority over more than this standard..2.0 Test Condition:Unless other wise specified elsewhere, the following characteristics shall be defined:3.1 Temperature range : +15℃ to +35℃3.2 Humidity range: 45% to 75%;3.3 Atmospheric Pressure : 86kPa to 106 kPa (860 to 1060 mber)But, it supposes that it has only a temperature and atmospheric pressure and that it is permitted to make a standard condition.3.0 Rating :3.1 Voltage: AC 40V[R.M.S]3.2 Current: 0.5A MAX/1 contact3.3 Rated temperature:storage : -40~60℃operating : -25~+85℃normal: +20℃4.0 Test Methods and Requirements:4.1 Examination of product:Item Test Description Test Methods Requirement4.1.1 Structure, dimensionand appearance EIA 364-18Shall be confirmed with eyes inaccordance with each drawing.Shall be confirmed by using propermeasuring instruments.1, The structure, the dimension, thematerial of the main components,and the surface finishing shall bespecified in the attached drawings.2, There shall be no scratches,cracks, stains or warps that aredetrimental to the function or theappearance of the connector创亿欣电子有限公司TRONIXIN ELECTRONICS CO.LTDHdmi c type SeriesConnectorProduct SpecificationSP-HDMI CM CONN-00 A 3/ 7Approved/Date Checked/Date Written/DateTom2012.11.15Rokie2012.11.15Kenn.lin2012.11.154.2 Electrical Performance:Item Test Description Test Methods Requirement4.2.1 Low Level ContactResistance EIA-RS-364-06BMate connectors：Measure by open circuit,20V maximum, 10m A.Contact: Initial Value 10m ohm Max.(Excluding conductor resistance)After Test, Change from Initial Value 30m ohm Max.EIA-RS-364-06BMate connectors：Measure by open circuit,5V maximum, 10m A.Shell: Change from Initial Value 50mohm Max.4.2.2 Insulation Resistance EIA –RS-364-21CUnmated connectors, apply 500V DCbetween adjacent terminal or ground;100 MΩ minimum. (unmated)EIA –RS-364-21CUnmated connectors, apply 150V DCbetween adjacent terminal or ground;10 MΩ minimum. (mated)4.2.3 DielectricWithstanding Voltage EIA-RS-364-20CUnmated connector, apply 500V AC(R.M.S) for 1 minute between adjacentterminal or ground.No damage.EIA-RS-364-20CUnmated connector, apply 300V AC(R.M.S) for 1 minute between adjacentterminal or ground.TRONIXIN ELECTRONICS CO.LTD Product Specification Tom2012.11.15Rokie2012.11.15Kenn.lin2012.11.154.3 Mechanical Performance:Item Test Description Test Methods Requirement4.3.1 Durability EIA-RS-364-09AMate and unmate samples for 5000cycles at maximum rate of 100±50cycles per hour. Contact resistance:Contact: Delta 30 mohm Max. Shell: Delta 50 mohm Max.4.3.2 Mating Force &Unmating Force. EIA-RS-364-13The force shall be measured with theplug at rate of 25±3 mm/minute. Thistest shall be made in a direction alongthe axis of both the socket and the plug.After 4 times, mating force andunmating force shall be measure.1, Mating Force:45N Max;2, Unmating Force:7N Min and 25 N Max.4.3.3 Vibration EIA-RS-364-28Amplitude: 1.52mm P-P or 147m/s2(15G)Sweep time: 50~2000-50Hz in 20minutes.Duration: 12times in each X.Y.Z axes.(total of 36 times)Electrical load: DC 100 mA currentshall be flowed during the test. 1, Appearance no damageno evidence2, Contact resistance Contact: delta 30 mohm Max; Shell: delta 50 mohm Max. 3, Discontinuity:1usec Max.TRONIXIN ELECTRONICS CO.LTD Product Specification Tom2012.11.15Rokie2012.11.15Kenn.lin2012.11.154.4 Environmental Performance:Item Test Description Test Methods Requirement4.4.1 Solderability MIL-STD-202F, Method 208After 5~10 seconds flux deep.Subject connector lead to solder bath at245℃ ± 5℃ for 5 ± 0.5 seconds. 1, Appearance: No evidence of physical damage.2, More than 95% of the solderable area shall be covered with solder.4.4.2 Humidity EIA-RS-364-31 AMated and unmated each connectorand perform the test as follows.Temperature: +25 to +85℃Relative Humidity: 80 to 95%;Duration: 4 cycles (96hours);Upon completion of the test,specimens shall be conditioned atambient room conditions for 24 hours,after which the specified measurementsshall be performed. 1, No evidence of physical damage. 2, Contact resistance:contact: change from initial value 30m ohm Max.shell: change from initial value 50 m ohm Max.EIA-RS-364-31 AMated and unmated each connector and perform the test as follows. Temperature: +25 to +85℃Relative Humidity: 80 to 95%; Duration: 4 cycles (96hours);Upon completion of the test, specimens shall be conditioned at ambient room conditions for 24 hours, after which the specified measurements shall be performed. 1, No evidence of physical damage. 2, Conform to item of dielectric withstanding voltage and insulation resistance.4.4.3 Salt Spray EIA-RS-364-26The connector specimen are testingwith the 5% salt water (NaCl ), 6.5~7.2PH, for 48hours of salt spray test. 1, Appearance no damage;2, Contact resistance: Contact: delta 30m ohm max; Shell: delta 50m ohm max.TRONIXIN ELECTRONICS CO.LTD Product Specification Tom2012.11.15Rokie2012.11.15Kenn.lin2012.11.154.4 Environmental Performance: (Continued)Item Test Description Test Methods Requirement4.4.4 Resistance tosoldering heat MIL-STD-202F, Method 210A, TestCondition B.The connector shall be testedresistance.To soldering heat in the followingconditions. (Refer fig.1)No evidence of physical damage.4.4.5 Temperature life(heat) MIL-STD-1344A, Method 1005.1The specimens shall be subjected toa temperature of 105℃ for 250 hours,and then placed in ambient temperaturefor more than 2 hours.1, No evidence of physical damage.2, Insulation resistance: 100M ohmMin. (Finally)4.4.6 Temperature life(cold) MIL-STD-1344A, Method 1005.1The specimens shall be subjected toa temperature of -40℃ for 250 hours,and then placed in ambient temperaturefor more than 2 hours.1, No evidence of physical damage.2, Insulation resistance: 100M ohmMin. (Finally)TRONIXIN ELECTRONICS CO.LTD Product Specification Tom2012.11.15Rokie2012.11.15Kenn.lin2012.11.155.0 Test Sequence:Test Group (a) Sample GroupsTest Item Test Description A B C D E F G H I J K L 4.1.1 Examination of product 1,3 1,5 1,3 1,3 1,3 1,5 1,5 1,3 1,5 1,54.2.1 Low Level Contact Resistance 2,4 2,44.2.2 Insulation Resistance 2,4 2,4 2,44.2.3 Dielectric Withstanding Voltage 24.3.1 Durability 34.3.2 Mating Force & unmating force 24.3.3 Vibration 24.4.1 Sorderability 24.4.2 Humidity 34.4.3 Salt Spray 34.4.4 Resistance to Soldering heat 24.4.5 Temperature Life ( heat) 34.4.6 Temperature Life ( cold) 3Number of Test Samples (Minimum) 5 5 5 5 5 5 5 5 5 5Note:a. S amples shall be prepare in accordance with applicable manufacture’s instructions and shal l be selected at random from current production.b. T he numbers in the table indicate sequence in which tests are performed.c. All the tests shall be performed in the sequence, indicated by the number in the columns.。

HDMI接口介绍什么是HDMIHDMI接口是一种未经任何压缩、全数字化的统一连接标准，使用单一缆线，为消费性电子品与个人电脑产品提供HD品质的输出功能。

HDMI技术专门是为了现在与未来的HD娱乐系统而设计，使用单一缆线，即可传输数字视频、多声道环绕音频与先进控制信号，利用单一连接，即可取代多达十一种旧式缆线。

简单化的设计与其高超性能搭配无间，HDMI高带宽、全数字化与完全不经压缩的特性，为使用者带来无与伦比的信号品质。

HDMI已经广泛应用于各种数码产品上，如平板电视、液晶显示器、多媒体电脑、蓝光光盘播放器、电子游戏主机、DVD碟机、高清播放机，投影仪、数码摄像机等。

HDMI连接功能让使用者同时享受单一缆线标准的方便性与高速数字化连接的效能。

（摘自HDMI官网）消费者对HDMI接口的优点都非常了解，这里也不准备再多说明，为何HDMI接口有这些优点？HDMI 接口在数据的保密技术上的优势获得了众多企业的推崇，那么到底其又有何特点？下面给大家做一个简单的介绍。

（以下内容摘自液晶时代）HDMI的基本传输原理HDMI（High－Definition Multimedia Interface）又被称为高清晰度多媒体接口，是首个支持在单线缆上传输，不经过压缩的全数字高清晰度、多声道音频和智能格式与控制命令数据的数字接口。

HDMI接口由Silicon Image美国晶像公司倡导，联合索尼、日立、松下、飞利浦、汤姆逊、东芝等八家著名的消费类电子制造商联合成立的工作组共同开发的。

HDMI最早的接口规范HDMI1.0于2002年12月公布，目前的最高版本是HDMI1.3规范。

HDMI源于DVI接口技术，它们主要是以美国晶像公司的TMDS信号传输技术为核心，这也就是为何HDMI接口和DVI接口能够通过转接头相互转换的原因。

美国晶像公司是HDMI八个发起者中唯一的集成电路设计制造公司，是高速串行数据传输技术领域的领导厂商，因为下面要提到的TMDS信号传输技术就是它们开发出来的，所以这里稍微提及一下。

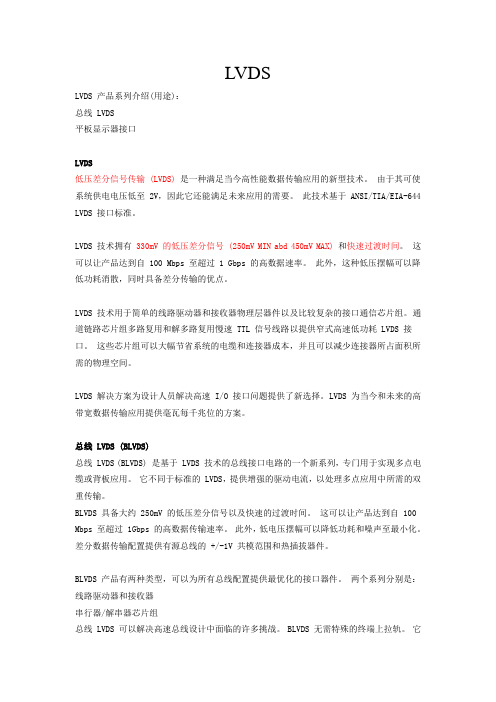

LVDSLVDS 产品系列介绍(用途)：总线 LVDS平板显示器接口LVDS低压差分信号传输 (LVDS)是一种满足当今高性能数据传输应用的新型技术。

由于其可使系统供电电压低至 2V，因此它还能满足未来应用的需要。

此技术基于 ANSI/TIA/EIA-644 LVDS 接口标准。

LVDS 技术拥有 330mV 的低压差分信号 (250mV MIN abd 450mV MAX)和快速过渡时间。

这可以让产品达到自 100 Mbps 至超过 1 Gbps 的高数据速率。

此外，这种低压摆幅可以降低功耗消散，同时具备差分传输的优点。

LVDS 技术用于简单的线路驱动器和接收器物理层器件以及比较复杂的接口通信芯片组。

通道链路芯片组多路复用和解多路复用慢速 TTL 信号线路以提供窄式高速低功耗 LVDS 接口。

这些芯片组可以大幅节省系统的电缆和连接器成本，并且可以减少连接器所占面积所需的物理空间。

LVDS 解决方案为设计人员解决高速 I/O 接口问题提供了新选择。

LVDS 为当今和未来的高带宽数据传输应用提供毫瓦每千兆位的方案。

总线 LVDS (BLVDS)总线 LVDS (BLVDS) 是基于 LVDS 技术的总线接口电路的一个新系列，专门用于实现多点电缆或背板应用。

它不同于标准的 LVDS，提供增强的驱动电流，以处理多点应用中所需的双重传输。

BLVDS 具备大约 250mV 的低压差分信号以及快速的过渡时间。

这可以让产品达到自 100 Mbps 至超过 1Gbps 的高数据传输速率。

此外，低电压摆幅可以降低功耗和噪声至最小化。

差分数据传输配置提供有源总线的 +/-1V 共模范围和热插拔器件。

BLVDS 产品有两种类型，可以为所有总线配置提供最优化的接口器件。

两个系列分别是：线路驱动器和接收器串行器/解串器芯片组总线 LVDS 可以解决高速总线设计中面临的许多挑战。

BLVDS 无需特殊的终端上拉轨。

它无需有源终端器件，利用常见的供电轨（3.3V 或 5V），采用简单的终端配置，使接口器件的功耗最小化，产生很少的噪声，支持业务卡热插拔和以 100 Mbps 的速率驱动重载多点总线。

前言：玩4K的同学都知道，HDMI接口是视频传输最常用的接口，但是这个接口却有好几个版本HDMI1.4、HDMI2.0、HDMI2.0a、HDMI2.0b等等，每个都有一些差异。

下面就来知识大普及。

截止目前最全的资料了。

HDMI接口又叫高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI），这是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影像信号，且无需在信号传送前进行数/模或者模/数转换。

简单来说，HDMI接口就是一种用来传输影像和声音信号的接口，内容制造设备通过HDMI就可以将影像和声音以极高的效率传输到观影设备上。

这类接口在智能电视、机顶盒、投影仪等设备中比较常见，其接口呈倒梯形，较偏平。

如下图：HDMI的进化史其实最早出现在传输领域的技术是DVI而非DHMI，DVI接口的出现在当时也被广泛用于输出领域，但是随着伴随着数字高清影音技术的发展，DVI接口也开始逐渐暴露出种种问题，甚至在一定程度上成为数字影像技术进步的瓶颈。

因此，无论是IT厂商，平板电视制造商，还是好莱坞的众多出版商，都迫切需要一种更好的能满足未来高清视频行业发展的接口技术，也正是基于这些原因，才促使了HDMI标准的诞生。

HDMI 1.0最早的HDMI 1.0版本于2002年12月推出，它的最大特点就是整合了音频流的数字接口，与当时PC界面中很流行的DVI接口相比，它更先进，更方便。

HDMI 1.0版本支持从DVD到蓝光格式的视频流，而且具备CEC（consumer electronics control）功能，也就是在应用中，可以在所有连接设备间形成一种共通的联络，对设备组具备更方便的控制。

HDMI 1.12004年5月，HDMI 1.1版本面试。

新增对DVD音频的支持。

HDMI 1.2HDMI1.2版本于2005年8月推出，很大程度上解决了HDMI 1.1支持的分辨率较低、同电脑设备兼容性较差等问题。

REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 1 of 71.0 Applicable Connector: Applicable to WLCO HDMI Series connector.（适用于兴万联公司HDMI 系列连接器.）Scope: This specification covers the requirements for product performance and test methods of WLCO’s HDMI Series Connectors of the part numbers specified as bellow.（覆盖范围：此规格书内容含盖兴万联公司HDMI 系列连接器产品性能及测试方法。

）2.0 R ating （要求）：2.1 C ontact Current Rating: 0.5Ampere Minimum. （额定电流：0.5A ）2.2 T emperature Range: -55℃ to +105℃（温度范围：-55℃ 至 +105℃）3.0Test Condition （测试条件）:All tests shall be performed as bellow conditions unless otherwise specified. （所有的测试都在下列条件下完成，除非另有说明.）3.1Temperature range : +25℃ （ 温度：+25℃） 3.2Humidity range: 40% （湿度：40%）3.3Atmospheric Pressure : 650 mm to 800 mm (866 to 1066mbar) （大气压力：650 mm 至 800 mm (866 to 1066兆帕)）4.0Test Methods and Requirements （测试方法和要求）：4.1Examination of product （检查尺寸）:Item（条目）Test Description（测试内容）Test Methods（测试方法）Requirement（要求）4.1.1Examination ofproduct Outward Appearance Structure（检查尺寸）Shall be confirm with eyes in accordance witheach drawing.Shall be confirmed by using proper measuring instruments.（使用测量工具，按图面要求检查）Outward appearance shall be goodwithout such injurious problem structure shall be meet the design and dimensional requirements of drawing （没有任何一项在图面要求之外的）REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 2 of 74.2 Electrical performance （电气性能）：ItemTest DescriptionTest Methods Requirement4.2.1ContactResistance （接触阻抗）Mated connectors.Contact: measure by dry circuit, 20 mvolts maximum., 10mAShell: measured by open circuit, 5 Volts maximum, 100mA. (ANSI/EIA-364-06A-83)（端子：将公母头对插后，在回路施加直流最大20mV 10mA 的电流；铁壳：将公母头对插后，在回路施加直流最大5V 100mA 的电流；再测量相对应端子或铁壳的电阻值）Excluding conductorresistance :10 milliohms maximum.（接触阻抗最大不能超过10毫欧）4.2.2DielectricStrength （耐电压）Unmated connectors, apply 500 Volts AC(RMS.) between adjacent terminal or ground. (ANSI/EIA 364-20,Method 301)Mated connector, apply 300 Volts AC(RMS.) between adjacent terminal and ground. （未对插的连接器，在相邻的端子间施加AC 500V 1mA 的电流1分钟；对插的连接器在相邻的端子间施加AC 500V 1mA 的电流1分钟；）No Breakdown （没有损坏） Unmated connectors, apply 500 Volts DC between adjacentterminal or ground.(ANSI/EIA 364-21, Method 302)（未对插的连接器，在相邻的端子间施加DC 500V 1mA 的电流1分钟；）100 megaohmsminimum(unmated)（最小为100兆欧）4.2.3InsulationResistance （绝缘阻抗）Mated connectors, apply 150 Volts DC between adjacentterminal or ground.（对插的连接器在相邻的端子间施加DC 150V 1mA 的电流1分钟；）10 megaohmsminimum(mated)（最小为10兆欧） 4.2.4ContactCurrent Rating （额定电流）55℃, maximum ambient85℃, maximum temperature change(ANSI/EIA-364-70, TP-70)（给端子一个负载，当温度分别达到55℃和85℃稳定状态下，量测当时的电流）0.5 A minimum （最小0.5 A ）4.2.5 AppliedVoltage Rating （额定电压） 40 Volts AC (RMS.) continuous maximum, on any signal pin withrespect to the shield.（连续对所有端子施加最大AC 40V 电压）No Breakdown （没有如跳电或破裂之类的损坏） 4.2.6TMDS Signals Time Domain ImpedanceRise time < 200 psec (10%-90%).Signal to Ground pin ratio per HDMI designation. Differential Measurement Specimen Environment Impedance = 100 ohms differentialSource-side receptacle connector mounted on a Controlled impedance PCB fixture. (ANSI/EIA-364-108 Draft Proposal)Connector Area: 100 ohms ± 15%REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 3 of 74.2.7TMDS Signals Time Domain Cross talk FEXTRise time < 200 psec (10%-90%)Signal to Ground pin ration per HDMI designation. Differential Measurement Specimen Environment Impedance = 100 ohms differential.Source-side receptacle connector mounted on Controlled impedance PCB fixture. Driven pair and victim pair. (ANSI/EIA-364-90 Draft Proposal)5 % maximum4.3 Mechanical Performance:Item Test DescriptionTest MethodsRequirementAppearance （外观） No Damage （没有损坏） Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）4.3.1Vibration （振动测试）Amplitude:1.52 mm P-P or 147m/s 2{15G} （振幅：1.52mm ） Sweep time:50-2000-50Hz in 20minutes.（频率：20分钟内变换50-2000-50Hz ）Duration:12 times in each(total of 36 Times) X, Y, Z axes.（持续时间：每个方向12小时，共36小时）Electrical load: DC100mA current shall be Flowed during the test. （负载：施加DC 100mA 电流测试）(ANSI/EIA-364-28 Condition Ⅲ Method 5A)Discontinuity （断讯）1 μsec maximum. （不能超过1微秒）Appearance （外观） No Damage （没有损坏）4.3.2Shock（冲击测试） Pulse width: 11 m sec., Waveform: half sine,490m/s 2{50G}, 3 strokes in each（将对插后的连接器固定于冲击实验机上，并施加下列测试条件： 冲击时间：11毫秒 波形：半正弦波加速度最大50G ，沿3个互相垂直的方向）Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 4 of 7Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）Discontinuity （断讯）1 μsec maximum. （不能超过1微秒） 4.3.3Durability （寿命测试）Measure contact and shell resistance after Following. Automatic cycling:10,000 cycles at 100 + 50 cycles per hour（将公座及母座焊接在PCB 上，然后以每小时100±50次的速度沿轴向插拔10000次）Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）Withdrawal Force（拔出力）Initial:9.8N {1.0kgf} minimum 39.2N{4.0kgf} maximum After 2000 cycles: 4.9N {0.5kgf} minimum39.2N{4.0kgf} maximum 初始：最小 9.8N {1.0kgf} 最大39.2N{4.0kgf} 插拔2000次后：最小 4.9N {0.5kgf}最大39.2N{4.0kgf}4.3.4Insertion/ Withdrawal Force（插入/拔出力）Insertion and withdrawal speed: 25mm/mminute.(ANSI/EIA-364-13)（将公座或母座焊接在PC 板上，然后以每分钟25mm 的速度沿轴向插拔3次后再测量其插入和拔出力）Insertion force （插入力）44.1N{4.5kgf} maximum （最大44.1N{4.5kgf}）4.3.5Terminal retention (端子保持力)Assembled in the housing at a rate of 25±3mm per minute.（沿胶芯组装面，用每分钟25+3mm 的速度拔出端子）pull-out force （拔出力）2.94N Minute Min （0.3Kgf Min ）REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 5 of 74.4 Environmental Performance:Item Test DescriptionTest MethodsRequirementAppearance （外观） No Damage （没有损坏）4.4.1Thermal Shock （冷热冲击）10 cycles of: –55℃ for 30 minutes +85℃ for 30 minutes(ANSI/EIA-364-32, Condition I)（将连接器焊在PCB 上后将其暴露在下列环境条件中循环10次：置于–55℃±3℃温度中30分钟，再转换标准温度条件10-15分钟，再转换至+85℃±2℃下30分钟，再换至标准温度条件10-15分钟；）Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）Appearance （外观） No Damage （没有损坏）A 4.4.2 Humidity（恒温恒湿）Mate connectors together and perform the test as Follows. Temperature: +25℃ to +85℃ Relative Humidity: 80 to 95% Duration: 4 cycles (96 hours) Upon completion of the test, specimens shall be conditioned at ambient room conditions for 24 hours,After which the specified measurements shall be performed.(ANSI/EIA-364-31)（将公母座配对后，放入下列环境中测试：温度：+25℃-+85℃ 湿度：80-95%时间：4天（96小时）测试后产品应置于标准大气条件中24小时后再进行测量；）Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）REVISION: ECR/ECN INFORMATION: SHEET No.EC No:ATITLE:HDMI TYPE A REC.CONN. 6 of 7Appearance （外观）No Damage （没有损坏）BUnmated each connectors and perform the test as follows. Temperature: +25℃ to +85℃ Relative Humidity: 80 to 95% Duration: 4 cycles (96 hours) Upon completion of the test, specimens shall be conditioned at ambient room conditions for 24 hours,After which the specified measurements shall be performed.(ANSI/EIA-364-31)（将单个连接器，放入下列环境中测试：温度：+25℃-+85℃ 湿度：80-95%时间：4天（96小时）测试后产品应置于标准大气条件中24小时后再进行测量；）Dielectric Withstanding Voltage and Insulation Resistance （耐电压和绝缘阻抗）Conform to item of Dielectric Withstanding Voltage and Insulation Resistance（符合耐电压和绝缘阻抗测试要求）Appearance（外观） No Damage （没有损坏）4.4.3Thermal Aging （热老化测试）Mate connectors and expose to + 105℃ + 2℃for 250 hours. Upon completion of the exposure period, the test specimens shall be conditioned at ambient room conditions for 1 to 2 hours, after which the specified measurements shall be performed.(ANSI/EIA-364-17, Condition 4, MethodA)（将连接器放在+ 105℃ + 2℃的环境中250小时，然后再移至标准温度条件下1-2小时，再进行测量；）Contact Resistance （接触阻抗）Contact: Change From initial value: 30 Milliohms maximum. （端子：测试后不得大于30毫欧）Shell Part: Change From initial value:50 Milliohms maximum.（外壳：测试后不得大于50毫欧）4.4.4Solder ability （焊锡性）Immerse the solder pin of the connector in the solder bath at 245℃±3℃ for 3±0.5seconds.After dipped the pin in the flux for 5 seconds.（将端子脚浸入助焊剂中5秒，然后将端子脚浸入245℃±3℃的锡炉中3±0.5秒.）Solder wetting （粘锡面积）95% of immersed area must show no voids ，Pin holes. (锡附着的面积应超过浸入表面积的95%以上)4.4.5Resistance to soldering heat (耐焊性)Place the connector on the PCB,then immerse the solder pin up to thesurface of the board in the solder bath at 260℃±5℃ for 10 seconds.(将产品置于PCB 上,然后将Pin 脚部分浸入260±5℃的锡炉中10秒)1、 Without deformation of case or excessivelossen.(塑胶不得有明显变形或损坏) 2、 Electrical characteristics shall besatisfied.(电气特性必须符合规格)。

产品名称：1.4版本HDMI线产品编号：HDM-CAB036产品颜色：黑色产品规格：3米HDMI转HDMI(公头对公头)实际长度9ftHDMI应用范围：1.4版本HDMI新功能展示HDMI以太网络通道：高速以太网功能是这次版本的主要特征，过去我们需要用影音设备连接网络，然后再将影音设备通过HDMI连接到电视。

但现在很多电视具有网络连接功能，于是通过1.4版本的HDMI线缆，与其连接的设备，包括摄像机、智能手机、播放机等就同时具有了网络能力，方便家庭一线影音连接。

音频回传通道：带有内置调谐器与HDMI接口的电视，无须使用其他音频缆线，即可"上传"音频数据至环绕声系统。

因为HDMI1.4增加了一个音频通道ARC，当电视与功放连接时，当播放电视节目而想利用功放的音效时，HDMI就可以解决，从而省下一条音频线。

HDMI 3D功能：为主流3D视频格式定义输入/输出协议，为真正的3D游戏与3D家庭影院应用奠定基础。

4K x 2K像素视频支持：支持1080p以上的视频分辨率，支持可比拟许多商业电影院所使用数字影院系统的下一代显示设备。

更多色彩空间：新增数字摄影与电脑绘图中所使用其他色彩模式的支持。

微型HDMI接头：供手机与其他便携式设备使用的较小型新接头，可支持最高达1080p的视频分辨率车用连接系统：为车用视频系统设计的新型缆线与接头，在提供真高清品质内容的同时，还能符合车用环境的独特要求。

产品名称：1.4版本HDMI线产品编号：HDM-CAB035产品颜色：黑色产品规格：2米HDMI转HDMI(公头对公头)实际长度6ftHDMI应用范围：1.4版本HDMI新功能展示HDMI以太网络通道：高速以太网功能是这次版本的主要特征，过去我们需要用影音设备连接网络，然后再将影音设备通过HDMI连接到电视。

但现在很多电视具有网络连接功能，于是通过1.4版本的HDMI线缆，与其连接的设备，包括摄像机、智能手机、播放机等就同时具有了网络能力，方便家庭一线影音连接。

问：HDMI 是什么？HDMI（高清晰度多媒体接口）是首个也是业界唯一支持的不压缩全数字的音频/ 视频接口。

HDMI 通过在一条线缆中传输高清晰、全数字的音频和视频内容，极大简化了布线，为消费者提供最高质量的家庭影院体验。

HDMI 在单线缆中提供任何音频/ 视频源（如机顶盒、DVD 播放机或 A/V 接收器）与音频和/ 或视频监视器（如数字电视 DTV ）之间的接口。

HDMI 支持单线缆上的标准、增强的或高清晰度视频和多声道数字音频。

它传输所有 ATSC HDTV 标准并支持 8 频道、192kHz、不压缩的数字音频和现有的压缩格式（例如 Dolby Digital 和 DTS），HDMI 1.3 还新增了对新型无损数字音频格式Dolby® TrueHD 和 DTS-HD Master Audio™ 的支持，空余带宽用于未来增强和需求。

HDMI 是事实上的 HD 和消费类电子市场的标准数字接口：已被 500 多家企业采纳，预计在 2007 年超过 1 亿 3 千万采用 HDMI 的设备将上市，在 2010 年，安装 HDMI 的设备将达到 10 亿（据 In-Stat 保守估计）。

融合–HDMI 是融合 PC 和消费类电子设备的接口：HDMI 使得 PC 可以传输高级的媒体内容，包括高清晰的电影和多声道的音频格式。

HDMI 是唯一可以连接到 HDTV 和数字 PC 监视器，实现 DVI 和 HDMI 标准的接口。

不断演变的标准– HDMI 是不断发展变化以适应市场的需要：装备了 HDMI 规范新版本的产品将继续完全向后兼容早期的 HDMI 产品。

问：谁支持 HDMI？HDMI 创立者包括领先的消费类电子产品的制造商Hitachi、Matsushita Electric Industrial (Panasonic)、Philips、Sony、Thomson (RCA)、Toshiba 和 Silicon Image。
